微波光学实验数据分析

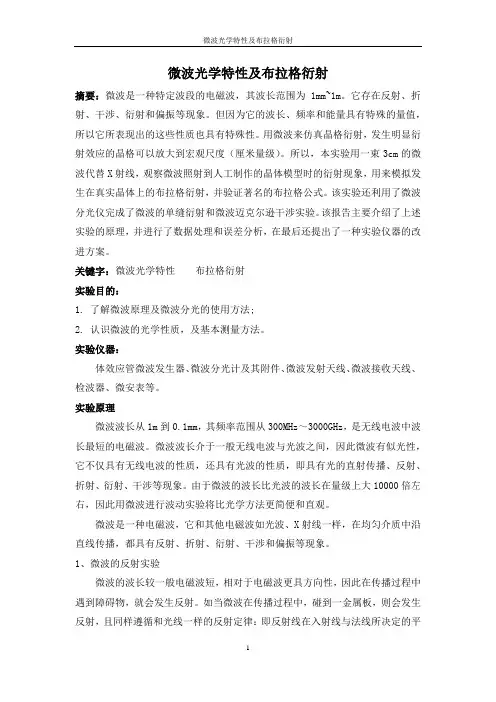

大学物理实验 微波光学特性及布拉格衍射
极小
类别
Xi=i
Xi=i*i
yi=Xi+1
Yi^2=Xi+1^2
Xiyi
1
1
1
22.823
520.889
22.823
2
2
4
37.225
1385.700
74.45
3
3
9
53.685
2882.079
161.055
∑
6
14
113.733
4788.668
258.328
平均
2
4.67
37.911
1596.223
根据记录数据，画出单缝衍射强度与衍射角度的关系曲线。并根据微波衍射强度一级极小角度和缝宽 ，计算微波波长 和其百分误差（表中 、 是相对于0刻度两边对应角度的电压值）。
3．微波的双缝干涉
按需要调整双缝干涉板的缝宽。将双缝缝干射板安置在支座上时，应使双缝板平面与载物圆台上 指示线一致。转动小平台使固定臂的指针在小平台的 处。此时相当于微波从双缝干涉板法线方向入射。这时让活动臂置小平台 处，调整信号使液晶显示器显示较大，然后在 线的两侧，每改变1～3度读取一次液晶显示器的读数，并记录下来，然后就可以画出双缝干涉强度与角度的关系曲线。并根据微波衍射强度一级极大角度和缝宽 ，计算微波波长 和其百分误差。
由已知的晶格常数a和微波波长λ，估算出（100）面和（110）面衍射极大的入射角；调整发射喇叭和接收喇叭的天线正对，调节衰减器；
将模型固定在载物台上，晶面法线与刻度盘0°重合，发射臂指针的读数即为入射角，将接受臂转至0°另一侧同一度数，即得到入射角等于反射角。在理论峰值附近寻找电流最大的入射角。。
原始数据记录及分析：
微波光学实验 实验报告
近代物理实验报告指导教师：得分：实验时间：2009 年11 月23 日，第十三周，周一，第5-8 节实验者：班级材料0705 学号200767025 姓名童凌炜同组者：班级材料0705 学号200767007 姓名车宏龙实验地点：综合楼503实验条件：室内温度℃，相对湿度%，室内气压实验题目：微波光学实验实验仪器：（注明规格和型号）微波分光仪，反射用金属板，玻璃板，单缝衍射板实验目的：1.了解微波分光仪的结构,学会调整并进行试验.2.验证反射规律3.利用迈克尔孙干涉仪方法测量微波的波长4.测量并验证单缝衍射的规律5.利用模拟晶体考察微波的布拉格衍射并测量晶格数实验原理简述：1.反射实验电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。
2.迈克尔孙干涉实验在平面波前进的方向上放置一块45°的半透半反射版,在此板的作用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B两板的全反射作用,两束波将再次回到半透半反板并达到接收装置处,于是接收装置收到两束频率和振动方向相同而相位不同的相干波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇数倍,则干涉减弱。
3.单缝衍射实验如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为Φ=arcsin(3/2*λ/a ),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。
4. 微波布拉格衍射实验当X 射线投射到晶体时,将发生晶体表面平面点阵散射和晶体内部平面点阵的散射,散射线相互干涉产生衍射条纹,对于同一层散射线,当满足散射线与晶面见尖叫等于掠射角θ时,在这个方向上的散射线,其光程差为0,于是相干结果产生极大,对于不同层散射线,当他们的光程差等于波长的整数倍时,则在这个方向上的散射线相互加强形成极大,设相邻晶面间距为d,则由他们散射出来的X 射线之间的光程差为CD+BD=2dsin θ,当满足2dsin θ=K λ,K=1,2,3…时,就产生干涉极大.这就是布拉格公式,其中θ称为掠射角,λ为X 射线波长.利用此公式,可在d 已测时,测定晶面间距;也可在d 已知时,测量波长λ,由公式还可知,只有在 <2d 时,才会产生极大衍射实验步骤简述： 1. 反射实验1.1 将微波分光仪发射臂调在主分度盘180°位置,接收臂调为0°位置.1.2 开启三厘米固态信号发射器电源,这时微安表上将有指示,调节衰减器使微安表指示满刻度. 1.3 将金属板放在分度小平台上,小分度盘调至0°位置,此时金属板法线应与发射臂在同一直线上,1.4 转动分度小平台,每转动一个角度后,再转动接收臂,使接收臂和发射臂处于金属板的同义词,并使接收指示最大,记下此时接收臂的角度.1.5 由此,确定反射角,验证反射定律,实验中入射角在允许范围内任取8个数值,测量微波的反射角并记录.2. 迈克尔孙干涉实验2.1 将发射臂和接收臂分别置于90°位置,玻璃反射板置于分度小平台上并调在45°位置,将两块金属板分别作为可动反射镜和固定反射镜.2.2两金属板法线分别在与发射臂接收臂一致,实验时,将可动金属板B 移动到导轨左端,从这里开始使金属板缓慢向右移动,依次记录微安表出现的的极大值时金属板在标尺上的位置.2.3 若金属板移动距离为L,极大值出现的次数为n+1则,L )2( λn ,λ=2L/n 这便是微波的波长,再令金属板反向移动,重复上面操作,最后求出两次所得微波波长的平均值.3. 单缝衍射实验3.1 预先调整好单缝衍射板的宽度(70mm),该板固定在支座上,并一起放到分度小平台上,单缝衍射板要和发射喇叭保持垂直,3.2 然后从衍射角0°开始,在单缝的两侧使衍射角每改变1°,读一次表头读数,并记录.由于本实验的单缝衍射版的最小值,衍射角度不能过大,同时考虑到第一级衍射极大值的强度比中央极大值的强度弱很多,隐刺将本实验分成两段,第一段从-30°~30°,第二段从30°~50°.3.3 画出两段的I-φ试验曲线图,根据微波波长和缝宽,算出第一级极小和一级极大的衍射角与曲线上求得的结果进行比较4.微波布拉格衍射实验4.1 用微波代替X射线验证布拉格公式,必须制作一个模拟晶体,使晶格常熟略大于微波波长.模拟晶体是由直径10mm的金属球做成的立方晶体模型,相邻球距为40mm,这些金属球就相当于晶体点阵中的粒子,实验时,将模拟晶体放在分度小平台上.4.2 首先令分度小平台指示在0°位置,这样晶体(100)面与发射臂平行,固定臂指针指示的是入射角;活动臂指针指示的是经晶体(100)面反射的微波的反射角.4.3 转动分度小平台,改变微波的掠射角,掠射角的测量范围15°~35°,45°~60°,保证散射角与掠射角相等,分度小平台每次转动1°,读取接收检波电流I值,再绘出I-θ曲线图.从实验曲线上求出极大值θ角大小,然后与理论公式计算出来的衍射角相比较(取K=1,d=40mm,λ=32.02mm),计算其偏离程度,并分析其原因原始数据、数据处理及误差计算：从上面的实验数据看出，微波的入射角θin和反射角θout在误差允许的范围内可认为是相等的，少数的偏差可能是由于微波易受外界干扰所致。
微波光学实验报告
微波光学实验报告实验名称：微波光学实验实验目的：1. 了解微波的基本原理和特性；2. 学习和熟悉微波信号的调制和解调技术；3. 掌握微波信号的传输和放大技术；4. 学习和理解微波天线的工作原理和性能。
实验器材：1. 微波信号发生器；2. 微波放大器；3. 微波混频器；4. 微波频率计；5. 微波传输线；6. 微波天线。
实验原理：微波是指频率范围在300MHz至300GHz之间的电磁波。
与可见光相比，微波有较长的波长，能够穿透和传输更远的距离。
微波的调制和解调技术类似于射频信号的调制和解调技术，可以用于无线通信、雷达、卫星通信等领域。
微波信号的传输和放大技术则是为了保持信号的稳定性和增大信号的功率，以便用于远距离传输。
微波天线是用于接收和发射微波信号的装置，通过调节天线的形状和方向来实现对微波信号的接收和发射。
实验步骤：1. 连接微波发生器和微波放大器，调节微波发生器的频率和功率，观察微波放大器的输出；2. 连接微波发生器、微波放大器和微波混频器，调节微波发生器和微波混频器的频率和功率，观察微波混频器的输出；3. 使用微波频率计测量微波发生器、微波放大器和微波混频器的输出频率；4. 连接微波发生器、微波放大器和微波天线，调节微波发生器和微波天线的频率和功率，观察微波天线的工作状态。
实验结果：1. 测量微波发生器、微波放大器和微波混频器的输出频率，并记录测量值；2. 观察微波放大器和微波混频器的输出，记录输出功率；3. 观察微波天线的工作状态，记录接收和发射的微波信号的强度和方向。
实验结论：1. 微波信号的调制和解调技术能够实现对微波信号的传输和接收；2. 微波放大器可以增大微波信号的功率；3. 微波混频器可以将两个不同频率的微波信号混合，形成新的频率；4. 微波天线可以接收和发射微波信号，并调节信号的方向和强度。
微波光学实验报告
实验时间：2023年X月X日实验地点：微波光学实验室实验者：XXX一、实验目的1. 了解微波光学的基本原理和实验方法；2. 掌握微波分光仪的使用方法；3. 熟悉微波干涉现象，并验证干涉规律；4. 研究微波透镜的成像特性，分析其成像原理。
二、实验原理1. 微波光学是研究电磁波在传播过程中与物质相互作用规律的一门学科。
微波光学实验通常采用电磁波分光仪、透镜、波导等元件，研究微波的干涉、衍射、折射等现象。
2. 微波干涉现象是指两束相干微波相遇时，产生的加强或减弱现象。
实验中，利用微波分光仪产生两束相干微波，通过干涉条纹的观察和分析，验证干涉规律。
3. 微波透镜是一种利用电磁波聚焦原理制成的光学元件。
实验中，通过研究微波透镜的成像特性，分析其成像原理。
三、实验仪器与设备1. 微波分光仪：用于产生两束相干微波；2. 透镜：用于研究微波的成像特性；3. 波导：用于微波的传输；4. 紫外线灯：用于产生干涉条纹；5. 移动台：用于调节微波光路；6. 光电传感器：用于测量干涉条纹。
四、实验步骤1. 连接微波分光仪，设置实验参数，产生两束相干微波；2. 将微波分光仪输出的两束微波分别引入波导，使微波在波导中传播；3. 将波导输出端引入透镜，观察透镜成像特性；4. 通过移动台调节微波光路，观察并记录干涉条纹；5. 改变实验参数，分析微波干涉现象和透镜成像特性。
五、实验结果与分析1. 实验中观察到明显的干涉条纹，验证了微波干涉规律；2. 通过改变实验参数，观察到微波透镜的成像特性，分析其成像原理；3. 实验结果表明，微波透镜具有聚焦和成像功能，成像质量与透镜参数和微波光路有关。
六、实验结论1. 通过本次实验，掌握了微波光学的基本原理和实验方法；2. 熟悉了微波分光仪的使用方法，验证了微波干涉规律；3. 研究了微波透镜的成像特性，分析了其成像原理。
七、实验讨论1. 实验过程中，微波光路调节较为困难，需要精确控制微波的传播路径；2. 实验结果受实验环境和仪器精度的影响较大，需要进一步提高实验精度；3. 未来可进一步研究微波光学在通信、雷达等领域的应用。
实验5 微波光学综合实验报告
实验5 微波光学综合实验数据处理1、反射实验数据处理：
实验结论：把误差考虑在内，可以认为:反射角等于入射角。
3.微波干涉数据处理：
a=35mm; b=58mm
由公式求得的理论值：第一级加强点ϕ=21.0°第一级减弱点不在所测得范围内。
由实验数据求得的值：第一级加强点ϕ值在20°~22°之间，与理论值近似相等
4、微波的偏振数据处理：
实验结论：把误差考虑在内，可以认为得到的实验数据基本和理论值相等。
5、微波的迈克尔逊干涉
实验数据：读数为极小值时的刻度（mm ）：4.170；19.762；35.170；53.736；69.337
读数为极大值时的刻度（mm ）：11.596；27.929；42.821；
61.353
数据处理：由读数极小值测得的波长：λ=（69.337-4.170）
⨯2/4=32.58nm
由读数极大值测得的波长：λ=(61.353-11.596)
⨯2/3=33.17nm
求均值：λ=32.88nm 理论值; λ=33.3nm
相对误差：=
σ%100⨯-理
实
理λλλ=1.26%
6、微波的布拉格衍射数据处理：
根据实验数据测得的衍射角曲线：如图
下图为理论测得的衍射角曲线：如图
实验结果：
经对比可知:实验所测得的衍射角曲线和理论测得的衍射角曲线可以近似看作相等（把误差考虑在内），实验测得100面第一级加强点的衍射角为θ=68.1°
第二级加强点的衍射角为θ=37.8°
测得110面第一级加强点的衍射角为θ=56.4°。

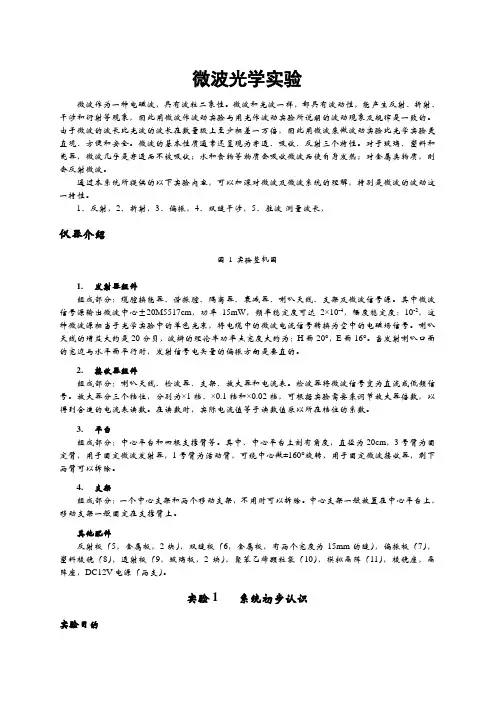

微波光学实验仪实验
微波光学实验微波作为一种电磁波，具有波粒二象性。
微波和光波一样，都具有波动性，能产生反射、折射、干涉和衍射等现象，因此用微波作波动实验与用光作波动实验所说明的波动现象及规律是一致的。
由于微波的波长比光波的波长在数量级上至少相差一万倍，因此用微波来做波动实验比光学实验更直观、方便和安全。
微波的基本性质通常还呈现为穿透、吸收、反射三个特性。
对于玻璃、塑料和瓷器，微波几乎是穿透而不被吸收；水和食物等物质会吸收微波而使自身发热；对金属类物质，则会反射微波。
通过本系统所提供的以下实验内容，可以加深对微波及微波系统的理解，特别是微波的波动这一特性。
1、反射，2、折射，3、偏振，4、双缝干涉，5、驻波-测量波长，仪器介绍图1 实验整机图1.发射器组件组成部分：缆腔换能器、谐振腔、隔离器、衰减器、喇叭天线、支架及微波信号源。
其中微波信号源输出微波中心±20M5517cm，功率15mW，频率稳定度可达2×10-4，幅度稳定度：10-2，这种微波源相当于光学实验中的单色光束，将电缆中的微波电流信号转换为空中的电磁场信号。
喇叭天线的增益大约是20分贝，波瓣的理论半功率点宽度大约为：H面20°，E面16°。
当发射喇叭口面的宽边与水平面平行时，发射信号电矢量的偏振方向是垂直的。
2.接收器组件组成部分：喇叭天线、检波器、支架、放大器和电流表。
检波器将微波信号变为直流或低频信号。
放大器分三个档位，分别为×1档、×0.1档和×0.02档，可根据实验需要来调节放大器倍数，以得到合适的电流表读数。
在读数时，实际电流值等于读数值乘以所在档位的系数。
3.平台组成部分：中心平台和四根支撑臂等。
其中，中心平台上刻有角度，直径为20cm，3号臂为固定臂，用于固定微波发射器，1号臂为活动臂，可绕中心做±160°旋转，用于固定微波接收器，剩下两臂可以拆除。
微波光学实验实验报告
实验时间：2023年3月15日实验地点：微波光学实验室实验人员：张三、李四、王五一、实验目的1. 了解微波分光仪的结构、原理及操作方法。
2. 掌握微波干涉、衍射等光学现象的基本原理。
3. 通过实验验证反射规律、单缝衍射规律以及微波的布拉格衍射规律。
4. 利用模拟晶体考察微波的布拉格衍射并测量晶格数。
二、实验原理1. 反射实验：当电磁波遇到反射板时，会发生反射现象。
反射角等于入射角，反射波与入射波同频率、同相位。
2. 单缝衍射实验：当电磁波通过一个狭缝时，会发生衍射现象。
衍射条纹间距与狭缝宽度、入射波波长有关。
3. 布拉格衍射实验：当微波入射到晶格结构中时，会发生布拉格衍射现象。
衍射角与晶格间距、入射波波长有关。
三、实验仪器1. 微波分光仪2. 反射用金属板3. 玻璃板4. 单缝衍射板5. 模拟晶体6. 频率计7. 光电探测器四、实验步骤1. 将微波分光仪连接好，打开电源，预热10分钟。
2. 将反射用金属板放置在分光仪的入射端，调整角度，观察反射现象，记录反射角度。
3. 将单缝衍射板放置在分光仪的入射端，调整狭缝宽度，观察衍射现象，记录衍射条纹间距。
4. 将模拟晶体放置在分光仪的入射端，调整入射角度，观察布拉格衍射现象，记录衍射角。
5. 使用频率计测量入射波频率，并记录数据。
6. 使用光电探测器测量衍射光强，并记录数据。
五、实验数据及结果分析1. 反射实验：入射角为θ1，反射角为θ2，θ1=θ2。
2. 单缝衍射实验：狭缝宽度为a，入射波波长为λ，衍射条纹间距为Δx，Δx=λa/d，其中d为狭缝间距。
3. 布拉格衍射实验：晶格间距为d，入射波波长为λ，衍射角为θ，θ=2arcsin(λ/2d)。
4. 通过实验验证反射规律、单缝衍射规律以及微波的布拉格衍射规律。
六、实验总结本次实验成功完成了微波分光仪的使用、反射实验、单缝衍射实验以及布拉格衍射实验。
通过实验，我们了解了微波光学的基本原理，掌握了微波干涉、衍射等光学现象的基本规律，并验证了相关理论。
微波光学实验报告
微波光学实验报告微波光学实验报告引言：微波光学是研究微波在物质中的传播和相互作用的学科。
通过实验，我们可以深入了解微波在不同材料中的行为，探索微波的传播规律和相互作用机制。
本实验旨在通过一系列实验，探索微波在不同介质中的传播特性和衍射现象。
实验一：微波在不同介质中的传播特性我们首先进行了一项实验，研究微波在不同介质中的传播特性。
我们准备了几个不同介质的样品，包括空气、水和玻璃。
我们将微波源放置在一个固定的位置，然后在不同介质中测量微波的传播速度。
实验结果显示，在空气中，微波的传播速度最快；而在水和玻璃中，微波的传播速度较慢。
这说明微波在不同介质中的传播速度与介质的性质有关。
实验二：微波的衍射现象接下来，我们进行了微波的衍射实验。
我们使用了一块有孔的金属板作为衍射物，将微波源放置在一定距离外的位置，并在屏幕上观察到达的微波图案。
实验结果显示，当微波通过孔洞时，会发生衍射现象，形成一系列明暗相间的条纹。
这是因为微波在通过孔洞时会发生弯曲和扩散，导致波前的干涉和相消干涉。
通过观察衍射图案，我们可以了解微波的传播特性和波动性质。
实验三：微波与介质的相互作用最后，我们进行了微波与介质的相互作用实验。
我们选择了一块金属板和一块塑料板作为样品，将它们分别放置在微波源的前方，并测量微波通过样品后的强度变化。
实验结果显示，金属板会完全反射微波，导致后方几乎没有微波信号；而塑料板则会部分吸收微波，导致后方微波的强度减弱。
这表明微波与不同材料之间存在着不同的相互作用机制，这对于微波的应用具有重要意义。
结论：通过以上实验，我们深入了解了微波在不同介质中的传播特性和相互作用机制。
微波光学的研究对于无线通信、雷达技术等领域具有重要意义。
通过进一步的研究和实验，我们可以进一步探索微波的性质和应用，为相关领域的发展做出贡献。
总结：微波光学实验是研究微波在物质中传播和相互作用的重要手段。
通过实验，我们可以了解微波在不同介质中的传播特性、衍射现象和与介质的相互作用。
微波的光学特性实验
微波的光学特性实验微波的光学特性实验2014级光电信息科学与工程李盼园摘要微波是一种特定波段的电磁波，其波长范围为1mm~1m。
它存在明显的反射、折射、干涉、衍射和偏振等现象。
本实验主要对微波的单缝衍射、双缝干涉及布拉格衍射现象进行验证讨论。
关键词微波、布拉格衍射、光学特性。
实验目的1.了解微波的原理及实验装置2.认识微波的光学特性及测量方法3.明确布拉格公式的解释以及用微波实验系统验证该公式。
实验原理微波是一种特定波段的电磁波，其波长范围为1mm~1m。
它存在反射、折射、干涉、衍射和偏振等现象。
但因为它的波长、频率和能量具有特殊的量值，所以它所表现出的这些性质也具有特殊性。
用微波来仿真晶格衍射，发生明显衍射效应的晶格可以放大到宏观尺度（厘米量级），因此要微波进行波动实验比光学实验更直观，安全。
１.微波的单缝衍射λ当一平面波入射到一宽度和波长可比拟的狭缝时，就要发生衍射的现象。
缝后出现的衍射波强度并不是均匀的，中央最强，同时也最宽。
在中央两侧的衍射波强度迅速减小，直至 出现衍射波强度的最小值，即一级极小，此时衍射角为a *sin 1λϕ-=，其中是λ波长，a 是狭缝宽度。
随着衍射角增大，衍射波强度又逐渐增大，直至出现一级极大值，角度为：)43.1(sin 1a λϕ-= 。
如图２－１。
图２－１２.微波的双缝干涉当一平面波垂直入射到一金属板的两条狭线上，则每一条狭缝就是次级波波源。
由两缝发出的次级波是相干波。
当然，光通过每个缝也有衍射现象。
为了只研究主要是由于来自双缝的两束中央衍射波相互干涉的结果，实验中令缝宽a 接近λ。
干涉加强的角度为)*(sin 1b a K +=-λϕ，其中K=1，2，...，干涉减弱角度为：)*212(sin 1ba K ++=-λϕ ，其 中K=0，1，2，...。
实验仪器布置与图2相同，只是将单缝换成双缝。
原理图如下２－２：图２－２３.微波的布拉格衍射晶体内的离子、原子或分子占据着点阵的结构，两相邻结点的距离叫晶体的晶格常数，约在10-8 cm 的数量级。
微波辐射实验中的数据处理和分析方法
微波辐射实验中的数据处理和分析方法微波辐射实验是一种常用的物理实验方法，通过对物质的微波辐射进行实验研究，可以获得关于物质结构和性质的重要信息。
在微波辐射实验中，数据处理和分析是非常重要的步骤，可以决定实验结果的准确性和可靠性。
本文将介绍微波辐射实验中的数据处理和分析方法。
一、实验方法和数据的获得微波辐射实验的基本原理是将微波辐射照射到被测物体上，然后通过测量被测物体对微波辐射的反射、透射和吸收等特性来获得有关被测物体的信息。
微波辐射实验的具体方法包括光学法、电学法和热学法等，不同的方法适用于不同的被测物体。
在进行实验前，需要选择合适的微波辐射实验方法，并按照实验步骤进行实验，获得实验数据。
实验数据通常以电信号的形式输出，例如功率、反射系数、透射系数、相位等等，这些数据需要经过处理和分析才能得到有用的信息。
二、数据的处理和分析（一）数据的预处理实验数据通常需要进行去噪、滤波、坐标轴转换等预处理，以便更好地分析数据。
去噪可以通过对数据进行平滑等方法来实现，比如使用计算程序中的平均值滤波、高斯滤波等滤波方法。
滤波方法根据实验数据的特点选择，如果实验数据有周期性且不需要保留高频信息，则可以使用低通滤波器，如果实验数据需要保留高频信息，则可以使用带通滤波器。
在进行数据处理之前，需要将实验数据转换到合适的坐标系中。
坐标轴转换可以根据实验数据的实际情况选择不同的转换方法。
例如在光学方法中，可以将反射系数和透射系数转换为复折射率，并进行匹配层的计算。
（二）数据的分析实验数据分析是微波辐射实验中的重要环节，它可以帮助研究者获得关于被测物体性质的信息。
对于不同的实验方法，数据分析方法也各异。
1. 光学法在光学法中，可以通过光学逆问题来分析实验数据。
光学逆问题指的是通过实验数据反推出被测物质的结构和性质。
首先根据光学逆问题建立物质的反射系数和透射系数的函数关系，并通过数据拟合来得到反射系数和透射系数的函数表达式。
然后通过匹配层的计算来得到物质的结构参数和物质的复折射率等信息。
微波光学实验报告处理要求参考
微波光学实验报告处理要求参考（以下一共是12个实验项目的处理参考要求，具体对于个人请结合自己所做的实验项目进行处理分析，如果实验报告纸张不够，请自行加页，希望实验报告在本月底之前交由学习委员统一上交）实验一系统初步实验从测量的数据来看，电磁波辐射的信号随传播距离、空间方位如何变化？实验二反射根据测量结果，计算填写实验时的表格，另外总结这个实验结果验证了什么规律？实验三驻波—测量波长根据测量结果，计算填写实验时的表格，其中波长的实际值计算可根据该实验所用微波频率为10.545GHz，波速为真空中光速来计算。
实验四棱镜的折射根据测量的入射角和折射角数据，计算出所使用材料的聚乙烯板的折射率。
实验五偏振根据实验测量数据，看能否发现接收器接收信号强度与偏振板角度和接收器转角之间的关系，找出偏振板改变微波偏振的规律。
（能配用作图法分析最好）实验六双缝干涉处理要求1、根据计算出微波波长，其中d为两狭缝之间的距离，为探测角，为入射波的波长，n为接收器转过角度时检流计出现的极大值次数（整数）。
处理要求2、根据测量数据表格绘制电流随转角变化的曲线图，结合图分析实验结果。
实验七劳埃德镜根据测量数据，计算出微波波长。
实验八法布里—贝罗干涉仪根据测量数据，计算出微波波长。
实验九迈克尔逊干涉仪根据测量数据，计算出微波波长。
实验十纤维光学根据实验测量数据，分析微波在纤维中传播特性。
实验十一布儒斯特角从测量的过程来看，说明微波的偏振特性。
实验十二布喇格衍射作接收信号强度对掠射角的函数曲线。
计算晶面间距，并比较测出的晶面间距与实际测量间距之间的比较。
微波光学实验报告
---------------------------------------------------------------最新资料推荐------------------------------------------------------微波光学实验报告微波光学实验报告一、实验目的与实验仪器 1.实验目的（1）学习一种测量微波波长的方法。
（2）观察微波的衍射现象并进行定量测量。
（3）测量微波的布拉格衍射强度分布。
2.实验仪器微波分光仪、分束玻璃板、固定和移动反射板、单缝板、双缝板、模拟晶体等。
二、实验原理（要求与提示：限 400 字以内，实验原理图须用手绘后贴图的方式）微波是一种波长处于 1mm~1m 之间的电磁波，范围为3×102~3×105MHz 之间。
微波也具有衍射、干涉等性质。
1.用微波分光仪（迈克尔逊干涉仪）测微波波长用迈克尔逊干涉仪测波长光路图如上。
设微波波长为λ，若经 M1 和 M2 反射的两束波波程差为Δ，则当满足Δ = kλ（k = ±1，±2，…）时，两束波干涉加强，得到各级极大值；当满足Δ =（k + ）λ（k = 0，±1，±2，…）时，两束波干涉减弱，得到各级极小值。
1/ 13将反射板 M2 沿着微波传播的方向移动 d，则波程差改变了 2d. 若从某一极小值开始移动可动反射板 M2，使接收喇叭收经过 N 个极小值信号，即电流示数出现 N 个极小值，读出 M2 移动的总距离 L，则有：2L = N·λ从而λ=由此可见，只要测定金属板位置的该变量L 和出现接收到信号幅度最小值的次数 N，可以求出微波波长。
2.微波的单缝衍射实验当微波入射到宽度和其波长差不多的一个狭缝时，会发生衍射现象。
在狭缝后面的衍射屏上出现衍射波强度不均匀，中央最强且最宽，从中央向两边微波衍射强度迅速减小。
当θ = 0 时，衍射波强度最大，为中央零级极大；其他次级强所在位置为：asinθ = ±（k + ）λ（k = 1，2，…）暗条纹位置为：asinθ = kλ （k = ±1，±2，…）式中 a 为单缝的宽度。
微波分光实验报告
微波分光实验小组成员：陈瑶20121004159肖望20121003780薛帅20121004279蔡阳20121004087微波光学实验一，实验原理1. 反射实验电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。
2. 单缝衍射实验如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为Φ=arcsin(3/2*λ/a),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。
3.双缝干涉平面微波垂直投射到双缝的铝板上时，由惠更斯原理可知会发生干涉现象。
当dsinθ=(k+1/2)λ（k=0,±1,±2……）时为干涉相消（强度为极小），当dsinθ=kλ(k=0,±1,±2……)时为干涉相长（强度为极大）4.偏振设有一沿z轴传播的平面电磁波，若它的电池方向平行于x轴，则它的电场可用下面表达式的实部来表示：式中k0为波矢。
这是一种线偏振平面波。
这种波的电场矢量平行于x轴，至于指向正方向还是负方向取决于观察时刻的震荡电场。
在与电磁波传播方向z垂直的X-y平面内，某一方向电场为E=Ecosα，α是E与偏振方向E0的夹角。
电磁场沿某一方向的能量与偏振方向的能量有c os2α的关系，这是光学中的马吕斯定律：I=I0COS2α5.迈克尔孙干涉实验在平面波前进的方向上放置一块45°的半透半反射版,在此板的作用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B两板的全反射作用,两束波将再次回到半透半反板并达到接收装置处,于是接收装置收到两束频率和振动方向相同而相位不同的相干波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇数倍,则干涉减弱。
微波光学实验
2. 微波的单缝衍射实验
当微波入射到宽度和其波长可 比拟的一个狭缝时， 会发生如光波 一般的衍射现象。 在狭缝后面的衍 射屏上出现衍射波强度并不均匀， 中央最强且最宽， 从中央向两边微 波衍射强度迅速减小。 由于与光的 单缝衍射一样，这里给出实验光路 图 2.1
图如图 2.1 所示，与狭缝 E 垂直的衍射光速汇聚于屏上 P0 处，是中央明纹的中 心，光强最大，设为 I 0 ，与光轴方向成 角的衍射光束汇聚于 Pk 处，Pk 的光强 由计算可得
（1） 射到反射板上的波都反射了吗？不同的入射角是反射信号是不是一样的？
（2）读数达到最大时的角度我们认为是反射角。但是你能解释为什么有些波反 射到不同的角度吗？
2.微波的单缝衍射 （1）调整单缝衍射板的缝宽，安装该板到支座上，使单缝衍射板和发射喇叭保
持垂直。 （2） 在衍射角 0 度的两侧， 每改变 2 度读取一次液晶显示器读数， 并记录下来。 （3）根据记录数据，画出单缝衍射强度与衍射角度的关系曲线。 思考题
度的最小值，此时衍射角 满足
sin k k 1,2,3
（2.3）
③次极大的位置。除了主极大之外，两相邻暗纹之间都有一个次极大（中央条纹 以外的明纹） ，通过计算 tan ，可得各级次极大对应的衍射角 为
arcsin
2k 1 k ＝1， 2， 3
Ik I0
sin 2
2
=
sin
sin 2
（2.1）
2 式中 为单缝的宽度， 是微波的波长。式中
叫做单缝衍射因子，表征衍
射场内任一点微波相对强度的大小。 衍射图样中光强的极大值和极小值的位置，一定满足对式子（2.1）求一阶倒 数为零的那些点，即
微波技术实验报告
微波技术实验报告——光的偏振摘要：由于微波是频率非常高的电磁波，具有一些与光波类似的性质。
因此，用微波研究光学现象有很多优点。
本实验就是利用3cm固体信号发生器产生波长约3cm的微波，来验证（定性）电磁波的一些特性和规律，例如,反射特性、干涉特性、衍射特性、偏振特性，以及晶体对电磁波的衍射特性等。
本实验将重点讲解光的偏振性，并对微波的产生、传播和检测的知识与技术有所了解。
关键字：微波电磁波偏振实验目的（1）用微波验证（定性）电磁波的特性与规律：偏振特性。
（2）分析实验数据，做出图像。
（3）与理论图像进行比较，分析误差原因。
实验原理（1）光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度E称为光矢量。
在垂直于光波传播方向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定的振动方向上的状态称为偏振态。
如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面称为振动面（见图一）。
此时此时光矢量在垂直与传播方向平面上的投影为一条直线，故又称为线偏振态。
（2）微波是波长介于1m和1mm的电磁波，它具有电磁波的特性，即能够产生反射、折射、干涉、衍射等现象。
用微波和用光波做波动实验所说明的波动现象及其规律是一致的，由于微波的波长比光波的波长在量级上差一万倍左右，因此用微波做波动实验比用光波做波动实验更直观和方便。
（3） 虽然普通光源发出自然光，但是在自然界中存在各种偏振光，目前使用最广泛的偏振光的器件为人造偏振片，它利用二向色性获得偏振光（有些各向同性介质，在某些作用下会呈现各向异性，能强烈吸收入射光矢量在某方向上的分量，而通过其垂直分量，从而使入射的自然光变为偏振光介质的这种特性称为二向色性。
）。
偏振器件可以用来使入射的自然光变为平面偏振光——起偏，也可以用来鉴别线偏振光、自然光和部分偏振光——检偏、用作起偏的偏振片叫做起偏器，用作检偏的偏振片叫做检偏器。
微波光学实验实验报告
近代物理实验报告指导教师：得分：实验时间： 2009 年 11 月 23 日，第十三周，周一，第 5-8 节实验者：班级材料0705 学号 200767025 姓名童凌炜同组者：班级材料0705 学号 200767007 姓名车宏龙实验地点：综合楼 503实验条件：室内温度℃，相对湿度 %，室内气压实验题目：微波光学实验实验仪器：（注明规格和型号）微波分光仪，反射用金属板，玻璃板，单缝衍射板实验目的：1.了解微波分光仪的结构,学会调整并进行试验.2.验证反射规律3.利用迈克尔孙干涉仪方法测量微波的波长4.测量并验证单缝衍射的规律5.利用模拟晶体考察微波的布拉格衍射并测量晶格数实验原理简述：1.反射实验电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。
2.迈克尔孙干涉实验在平面波前进的方向上放置一块45°的半透半反射版,在此板的作用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B两板的全反射作用,两束波将再次回到半透半反板并达到接收装置处,于是接收装置收到两束频率和振动方向相同而相位不同的相干波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇数倍,则干涉减弱。
3.单缝衍射实验如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为Φ=arcsin(3/2*λ/a),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。
4.微波布拉格衍射实验当X射线投射到晶体时,将发生晶体表面平面点阵散射和晶体内部平面点阵的散射,散射线相互干涉产生衍射条纹,对于同一层散射线,当满足散射线与晶面见尖叫等于掠射角θ时,在这个方向上的散射线,其光程差为0,于是相干结果产生极大,对于不同层散射线,当他们的光程差等于波长的整数倍时,则在这个方向上的散射线相互加强形成极大,设相邻晶面间距为d,则由他们散射出来的X射线之间的光程差为CD+BD=2dsinθ,当满足2dsinθ=Kλ,K=1,2,3…时,就产生干涉极大.这就是布拉格公式,其中θ称为掠射角,λ为X射线波长.利用此公式,可在d已测时,测定晶面间距;也可在d已知时,测量波长λ,由公式还可知,只有在 <2d时,才会产生极大衍射实验步骤简述：1.反射实验1.1 将微波分光仪发射臂调在主分度盘180°位置,接收臂调为0°位置.1.2 开启三厘米固态信号发射器电源,这时微安表上将有指示,调节衰减器使微安表指示满刻度.1.3 将金属板放在分度小平台上,小分度盘调至0°位置,此时金属板法线应与发射臂在同一直线上,1.4 转动分度小平台,每转动一个角度后,再转动接收臂,使接收臂和发射臂处于金属板的同义词,并使接收指示最大,记下此时接收臂的角度.1.5 由此,确定反射角,验证反射定律,实验中入射角在允许范围内任取8个数值,测量微波的反射角并记录.2.迈克尔孙干涉实验2.1 将发射臂和接收臂分别置于90°位置,玻璃反射板置于分度小平台上并调在45°位置,将两块金属板分别作为可动反射镜和固定反射镜.2.2两金属板法线分别在与发射臂接收臂一致,实验时,将可动金属板B 移动到导轨左端,从这里开始使金属板缓慢向右移动,依次记录微安表出现的的极大值时金属板在标尺上的位置.2.3 若金属板移动距离为L,极大值出现的次数为n+1则,L )2( λn ,λ=2L/n 这便是微波的波长,再令金属板反向移动,重复上面操作,最后求出两次所得微波波长的平均值.3.单缝衍射实验3.1 预先调整好单缝衍射板的宽度(70mm),该板固定在支座上,并一起放到分度小平台上,单缝衍射板要和发射喇叭保持垂直,3.2 然后从衍射角0°开始,在单缝的两侧使衍射角每改变1°,读一次表头读数,并记录.由于本实验的单缝衍射版的最小值,衍射角度不能过大,同时考虑到第一级衍射极大值的强度比中央极大值的强度弱很多,隐刺将本实验分成两段,第一段从-30°~30°,第二段从30°~50°.3.3 画出两段的I -φ试验曲线图,根据微波波长和缝宽,算出第一级极小和一级极大的衍射角与曲线上求得的结果进行比较4.微波布拉格衍射实验4.1 用微波代替X 射线验证布拉格公式,必须制作一个模拟晶体,使晶格常熟略大于微波波长.模拟晶体是由直径10mm 的金属球做成的立方晶体模型,相邻球距为40mm,这些金属球就相当于晶体点阵中的粒子,实验时,将模拟晶体放在分度小平台上.4.2 首先令分度小平台指示在0°位置,这样晶体(100)面与发射臂平行,固定臂指针指示的是入射角;活动臂指针指示的是经晶体(100)面反射的微波的反射角.4.3 转动分度小平台,改变微波的掠射角,掠射角的测量范围15°~35°,45°~60°,保证散射角与掠射角相等,分度小平台每次转动1°,读取接收检波电流I值,再绘出I-θ曲线图.从实验曲线上求出极大值θ角大小,然后与理论公式计算出来的衍射角相比较(取K=1,d=40mm,λ=32.02mm),计算其偏离程度,并分析其原因原始数据、数据处理及误差计算：1.反射实验数据从上面的实验数据看出，微波的入射角θin和反射角θout在误差允许的范围内可认为是相等的，少数的偏差可能是由于微波易受外界干扰所致。
光学实验报告
光学实验报告篇一：微波光学实验实验报告近代物理实验报告指导教师：得分：实验时间： XX 年 11 月 23 日，第十三周，周一，第 5-8 节实验者：班级材料0705学号 XX67025 姓名童凌炜同组者：班级材料0705学号 XX67007 姓名车宏龙实验地点：综合楼 503实验条件：室内温度℃，相对湿度 %，室内气压实验题目：微波光学实验实验仪器：（注明规格和型号）微波分光仪，反射用金属板，玻璃板，单缝衍射板实验目的：1. 了解微波分光仪的结构,学会调整并进行试验.2. 验证反射规律3. 利用迈克尔孙干涉仪方法测量微波的波长4. 测量并验证单缝衍射的规律5. 利用模拟晶体考察微波的布拉格衍射并测量晶格数实验原理简述： 1. 反射实验电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。
2. 迈克尔孙干涉实验在平面波前进的方向上放置一块45°的半透半反射版,在此板的作用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B两板的全反射作用,两束波将再次回到半透半反板并达到接收装置处,于是接收装置收到两束频率和振动方向相同而相位不同的相干波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇数倍,则干涉减弱。
3. 单缝衍射实验如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为Φ=arcsin(3/2*λ/a),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。
4. 微波布拉格衍射实验当X射线投射到晶体时,将发生晶体表面平面点阵散射和晶体内部平面点阵的散射,散射线相互干涉产生衍射条纹,对于同一层散射线,当满足散射线与晶面见尖叫等于掠射角θ时,在这个方向上的散射线,其光程差为0,于是相干结果产生极大,对于不同层散射线,当他们的光程差等于波长的整数倍时,则在这个方向上的散射线相互加强形成极大,设相邻晶面间距为d,则由他们散射出来的X射线之间的光程差为CD+BD=2dsinθ,当满足2dsinθ=Kλ,K=1,2,3…时,就产生干涉极大.这就是布拉格公式,其中θ称为掠射角,λ为X射线波长.利用此公式,可在d已测时,测定晶面间距;也可在d已知时,测量波长λ,由公式还可知,只有在实验步骤简述： 1. 反射实验1.1 将微波分光仪发射臂调在主分度盘180°位置,接收臂调为0°位置.1.2 开启三厘米固态信号发射器电源,这时微安表上将有指示,调节衰减器使微安表指示满刻度. 1.3 将金属板放在分度小平台上,小分度盘调至0°位置,此时金属板法线应与发射臂在同一直线上,1.4 转动分度小平台,每转动一个角度后,再转动接收臂,使接收臂和发射臂处于金属板的同义词,并使接收指示最大,记下此时接收臂的角度.1.5 由此,确定反射角,验证反射定律,实验中入射角在允许范围内任取8个数值,测量微波的反射角并记录.2. 迈克尔孙干涉实验2.1 将发射臂和接收臂分别置于90°位置,玻璃反射板置于分度小平台上并调在45°位置,将两块金属板分别作为可动反射镜和固定反射镜.2.2两金属板法线分别在与发射臂接收臂一致,实验时,将可动金属板B移动到导轨左端,从这里开始使金属板缓慢向右移动,依次记录微安表出现的的极大值时金属板在标尺上的位置.2.3 若金属板移动距离为L,极大值出现的次数为n+1则,n()?L,λ=2L/n 这便是微波的波长,再令金属板反向移动,重复上面操作,最后求出两次所得微波波长的平均值.3. 单缝衍射实验3.1 预先调整好单缝衍射板的宽度(70mm),该板固定在支座上,并一起放到分度小平台上,单缝衍射板要和发射喇叭保持垂直,3.2 然后从衍射角0°开始,在单缝的两侧使衍射角每改变1°,读一次表头读数,并记录.λ2由于本实验的单缝衍射版的最小值,衍射角度不能过大,同时考虑到第一级衍射极大值的强度比中央极大值的强度弱很多,隐刺将本实验分成两段,第一段从-30°~30°,第二段从30°~50°.3.3 画出两段的I-φ试验曲线图,根据微波波长和缝宽,算出第一级极小和一级极大的衍射角与曲线上求得的结果进行比较4. 微波布拉格衍射实验4.1 用微波代替X射线验证布拉格公式,必须制作一个模拟晶体,使晶格常熟略大于微波波长.模拟晶体是由直径10mm的金属球做成的立方晶体模型,相邻球距为40mm,这些金属球就相当于晶体点阵中的粒子,实验时,将模拟晶体放在分度小平台上.4.2 首先令分度小平台指示在0°位置,这样晶体(100)面与发射臂平行,固定臂指针指示的是入射角;活动臂指针指示的是经晶体(100)面反射的微波的反射角.4.3 转动分度小平台,改变微波的掠射角,掠射角的测量范围15°~35°,45°~60°,保证散射角与掠射角相等,分度小平台每次转动1°,读取接收检波电流I值,再绘出I-θ曲线图.从实验曲线上求出极大值θ角大小,然后与理论公式计算出来的衍射角相比较(取K=1,d=40mm,λ=32.02mm),计算其偏离程度,并分析其原因原始数据、数据处理及误差计算：从上面的实验数据看出，微波的入射角θin和反射角θout在误差允许的范围内可认为是相等的，少数的偏差可能是由于微波易受外界干扰所致。
微波分光计 实验数据分析与处理
2 36.265 44.291
3 52.175 60.675
4
=
= 31.489mm
*100%=1.6%
2������ ������
由极大值计算，则λ = 百分误差 E=
������ 实验 −������ 理论 ������ 实验
=
2∗(60.675 −12.925) 3
单缝衍射强度(μ A) 86 92 94 88 72 65 65 67 66 54 30 13 16 25 26 13 3 5 10 8 3 7 20 21 13
得单缝衍射强度与衍射角的关系曲线如下：
单缝衍射强度与衍射角的关系曲线（缝宽 6cm)
100 单缝衍射强度（μA） 80 60 40 20 0 -40 -20 -20 0 20 40 60 衍射角φ（°）
-60
根据公式kλ = asinφ ,k=±1， ± 2， ± 3 … … 得缝宽为 6cm 时，λ=（60*sin34° ）=33.55mm 百分误差 E=
������ 实验 −������ 理论 ������ 实验
*100%=4.2%
3. 微波的偏振干涉实验 实验记录表格如下 ������ ° I 理论 实验 100 100 96.98 96.0 83.3 81.0 75.0 70.0 58.68 51.5 41.32 36.2 25.0 23.0 11.7 11.0 3.0 2.0 0 0 0 10 20 30 40 50 60 70 80 90
衍射角φ (°) 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
单缝衍射强度(μ A) 46 50 52 45 34 35 42 44 44 37 26 21 32 40 39 23 3 3 26 36 25 6 1 4 14
