步进电机细分计算公式(二)

步进电机细分计算公式(二)

步进电机细分计算公式(二)步进电机细分计算公式步进电机是一种常见的机电设备,其通过控制脉冲信号的频率和顺序来实现转动。

在实际应用中,为了提高步进电机的分辨率和控制精度,需要对步进电机进行细分控制。

下面列举一些与步进电机细分计算相关的公式,并提供相应的例子进行解释说明。

步进电机细分计算公式1.单圈分辨率计算公式:Single Turn Resolution=Motor Steps Gear Ratio其中,Motor Steps表示电机总共的步数,Gear Ratio表示齿轮的比率。

这个公式是计算步进电机一圈的分辨率,即电机转动一圈时被细分的步数。

例如,一个步进电机有200个步进,与齿轮的比率为1:10,那么单圈分辨率为:Single Turn Resolution=20010=20Steps2.总细分分辨率计算公式:Total Resolution=Single Turn Resolution Microstep Setting其中,Microstep Setting表示微步细分设置。

这个公式是计算步进电机总的细分分辨率,即电机转动一圈时被细分的步数。

例如,对于上述的步进电机,微步细分设置为1/16,那么总细分分辨率为:Total Resolution=2016=Steps3.脉冲频率计算公式:Pulse Frequency=Motor Speed×Motor Steps 其中,Motor Speed表示电机转动的速度。

这个公式是计算步进电机的脉冲频率,即每秒钟发送给步进电机的脉冲数量。

例如,步进电机转动速度为1000转/分钟,步数为200,那么脉冲频率为:Pulse Frequency=1000×200=200000pulses/minute4.步进电机转速计算公式:Motor Speed=Pulse Frequency Motor Steps这个公式是计算步进电机的转速,即根据脉冲频率和电机步数计算电机的转速。

步进电机的驱动参数设置

步进电机的驱动参数设置

步进电机的驱动参数设置1.设置步进驱动器的细分数,通常细分数越高,控制分辨率越高。

但细分数太高则影响到最大进给速度。

一般来说,对于模具机用户可考虑脉冲当量为0.001mm/P(此时最大进给速度为9600mm/min)或者0.0005mm/P(此时最大进给速度为4800mm/min);对于精度要求不高的用户,脉冲当量可设置的大一些,如0.002mm/P(此时最大进给速度为19200mm/min)或0.005mm/P(此时最大进给速度为48000mm/min)。

对于两相步进电机,脉冲当量计算方法如下:脉冲当量=丝杠螺距÷细分数÷200。

2.起跳速度:该参数对应步进电机的起跳频率。

所谓起跳频率是步进电机不经过加速,能够直接启动工作的最高频率。

合理地选取该参数能够提高加工效率,并且能避开步进电机运动特性不好的低速段;但是如果该参数选取大了,就会造成闷车,所以一定要留有余量。

在电机的出厂参数中,一般包含起跳频率参数。

但是在机床装配好后,该值可能发生变化,一般要下降,特别是在做带负载运动时。

所以,该设定参数最好是在参考电机出厂参数后,再实际测量决定。

.单轴加速度:用以描述单个进给轴的加减速能力,单位是毫米/秒平方。

这个指标由机床的物理特性决定,如运动部分的质量、进给电机的扭矩、阻力、切削负载等。

这个值越大,在运动过程中花在加减速过程中的时间越小,效率越高。

通常,对于步进电机,该值在100 ~ 500之间,对于伺服电机系统,可以设置在400 ~ 1200之间。

在设置过程中,开始设置小一点,运行一段时间,重复做各种典型运动,注意观察,如果没有异常情况,然后逐步增加。

如果发现异常情况,则降低该值,并留50%~100%的保险余量。

4.弯道加速度:用以描述多个进给轴联动时的加减速能力,单位是毫米/秒平方。

它决定了机床在做圆弧运动时的最高速度。

这个值越大,机床在做圆弧运动时的最大允许速度越大。

通常,对于步进电机系统组成的机床,该值在400~1000之间,对于伺服电机系统,可以设置在1000 ~ 5000之间。

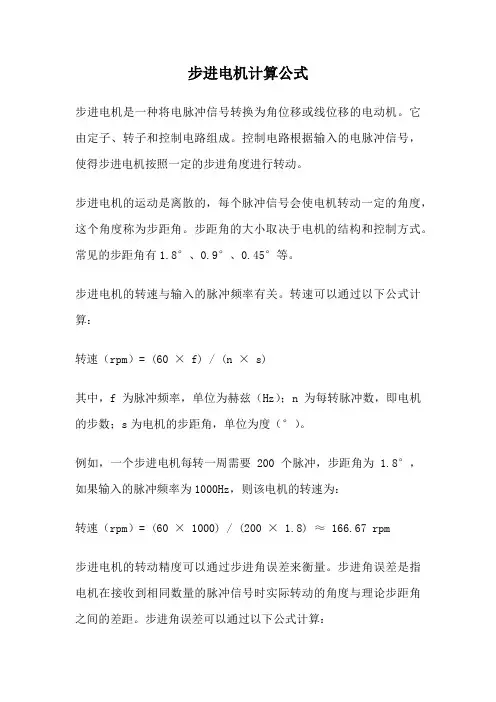

步进电机计算公式

步进电机计算公式

步进电机计算公式步进电机是一种将电脉冲信号转换为角位移或线位移的电动机。

它由定子、转子和控制电路组成。

控制电路根据输入的电脉冲信号,使得步进电机按照一定的步进角度进行转动。

步进电机的运动是离散的,每个脉冲信号会使电机转动一定的角度,这个角度称为步距角。

步距角的大小取决于电机的结构和控制方式。

常见的步距角有1.8°、0.9°、0.45°等。

步进电机的转速与输入的脉冲频率有关。

转速可以通过以下公式计算:转速(rpm)= (60 × f) / (n × s)其中,f为脉冲频率,单位为赫兹(Hz);n为每转脉冲数,即电机的步数;s为电机的步距角,单位为度(°)。

例如,一个步进电机每转一周需要200个脉冲,步距角为 1.8°,如果输入的脉冲频率为1000Hz,则该电机的转速为:转速(rpm)= (60 × 1000) / (200 × 1.8) ≈ 166.67 rpm步进电机的转动精度可以通过步进角误差来衡量。

步进角误差是指电机在接收到相同数量的脉冲信号时实际转动的角度与理论步距角之间的差距。

步进角误差可以通过以下公式计算:步进角误差(°)= (实际角度 - 理论角度) / 理论角度× 100%步进电机的转矩与输入的电流有关。

转矩可以通过以下公式计算:转矩(N·m)= I × Kt其中,I为电机的相电流,单位为安培(A);Kt为电机的转矩常数,单位为牛顿·米/安培(N·m/A)。

步进电机广泛应用于各种自动控制系统中,例如数控机床、印刷设备、纺织设备、医疗设备等。

步进电机具有结构简单、控制方便、位置闭环控制等优点,适用于需要高精度定位和速度控制的场合。

总结一下,步进电机的运动是离散的,转速可以通过脉冲频率、每转脉冲数和步距角来计算,转矩可以通过电流和转矩常数来计算。

步进电机脉冲计算方法

步进电机脉冲计算方法

步进电机的脉冲数的计算-12009-06-28 09:38步进电机——步进电机选型的计算方法步进电机——步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数,因此,这里只给出比较简单的计算方法。

◎驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间,驱动和定位时间,电机的选型基于模式图。

●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算:必要脉冲数=物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

(1)自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段,而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时,因为在启动/停止时存在一个突然的速度变化,所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下:驱动脉冲速度[Hz]=必要脉冲数[脉冲]定位时间[秒](2)加/减速运行方式加号接口:CP+ 步进脉冲信号正端CP- 步进脉冲信号负端DIR+ 方向电平信号正端DIR- 方向电平信号负端EN+ 使能电平信号正端EN- 使能电平信号负端CW+ 正向步进脉冲信号正端CW- 正向步进脉冲信号负端CCW+ 反向步进脉冲信号正端 CCW- 反向步进脉冲信号负端指示灯: Power 电源指示灯(绿灯) No ready 未准备好指示灯(红灯)拨位开关设定: 1-4位 设定电机每转步数(细分数) 5位 设定步进脉冲信号方式,0-单脉冲,1-双脉冲 6位 设定是否允许半电流,0-不允许,1-允许 7-10位 设定输出电流值电机接口: U V W 连接三相混合式步进电机电源接口: AC110V-220V 交流电源功率不小于600W ,50~60Hz 请勿直接接入电网,应使用隔离变压器供电接地保护端 PE 如果供电电源无隔离变压器,必须使驱动器和电机可靠接地,但要求使用隔离变压器供电未准备好输出:为一继电器的触点,准备好为闭合 未准备好为打开1P1三.细分数及相电流设定:本驱动器是用驱动器上的拔盘开关来设定细分数及相电流的,根据面板的标注设定即可;请您在控制器频率允许的情况下,尽量选用高细分数这样电机运行更加平稳;具体设置方法请参考下表:(ON=0,OFF=1) 步数设定1 2 3 4位 每转步数步距角0 0 0 0 400 0.9° 0 0 0 1 500 0.72° 0 0 1 0 600 0.6° 0 0 1 1 800 0.45° 0 1 0 0 1000 0.36° 0 1 0 1 1200 0.3° 0 1 1 0 1600 0.225° 0 1 1 1 2000 0.18° 1 0 0 0 2400 0.15° 1 0 0 1 3000 0.12° 1 0 1 0 4000 0.09° 1 0 1 1 5000 0.072° 1 1 0 0 6000 0.06° 1 1 0 1 6400 0.05625° 1 1 1 0 8000 0.045° 1 1 1 1100000.036°电流设定 (设定在OFF 位置有效) 7位 2.8A 8位 1.4A 9位 0.7A 10位0.3A所有拨盘7-10位都在OFF 位置时电流为最大电流。

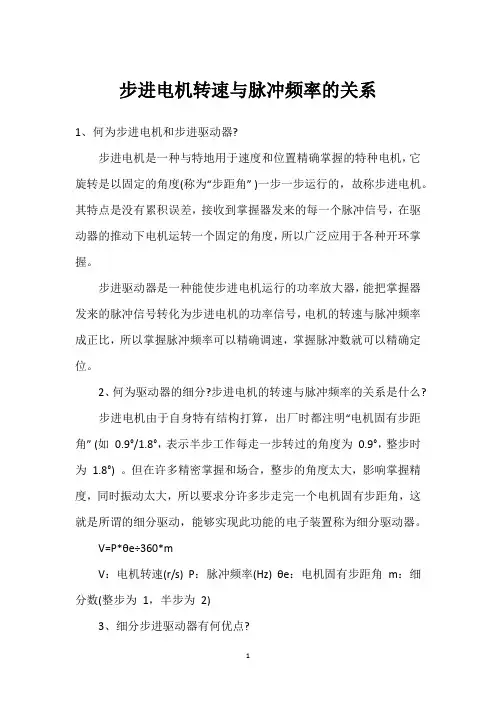

步进电机转速与脉冲频率的关系

步进电机转速与脉冲频率的关系

步进电机转速与脉冲频率的关系1、何为步进电机和步进驱动器?步进电机是一种与特地用于速度和位置精确掌握的特种电机,它旋转是以固定的角度(称为“步距角” )一步一步运行的,故称步进电机。

其特点是没有累积误差,接收到掌握器发来的每一个脉冲信号,在驱动器的推动下电机运转一个固定的角度,所以广泛应用于各种开环掌握。

步进驱动器是一种能使步进电机运行的功率放大器,能把掌握器发来的脉冲信号转化为步进电机的功率信号,电机的转速与脉冲频率成正比,所以掌握脉冲频率可以精确调速,掌握脉冲数就可以精确定位。

2、何为驱动器的细分?步进电机的转速与脉冲频率的关系是什么?步进电机由于自身特有结构打算,出厂时都注明“电机固有步距角” (如0.9°/1.8°,表示半步工作每走一步转过的角度为0.9°,整步时为1.8°) 。

但在许多精密掌握和场合,整步的角度太大,影响掌握精度,同时振动太大,所以要求分许多步走完一个电机固有步距角,这就是所谓的细分驱动,能够实现此功能的电子装置称为细分驱动器。

V=P*θe÷360*mV:电机转速(r/s) P:脉冲频率(Hz) θe:电机固有步距角m:细分数(整步为1,半步为2)3、细分步进驱动器有何优点?因削减每一步所走过的步距角,提高了步距匀称度,因此可以提高掌握精度。

可以大大地削减电机振动,低频振荡是步进电机的固有特性,用细分是消退它的最好方法。

可以有效地削减转矩脉动,提高输出转矩。

以上这些优点普遍被用户认可,并给他们带来实惠,所以建议您最好选用细分驱动器。

4、为什么我的电机只朝一个方向运转?可能方向信号太弱,或接线极性错,或信号电压太高烧坏方向限流电阻。

脉冲模式不匹配,信号是脉冲/方向,驱动器必需设置为此模式;若信号是CW/CCW(双脉冲模式) ,驱动器则必需也是此模式,否则电机只朝一个方向运转。

步进电机转速与脉冲频率的关系

步进电机转速与脉冲频率的关系

步进电机转速与脉冲频率的关系一、引言步进电机是一种被广泛应用的电机,其电信号输入方式为脉冲信号。

脉冲的频率决定了步进电机的转速。

本文将探讨步进电机转速与脉冲频率的关系,阐述其原理及重要性。

二、原理步进电机是通过每次输入一个脉冲信号使其转动一步的电机。

脉冲信号的频率越高,电机转动的速度越快。

电机的转速与每秒钟输入的脉冲数成正比关系,即:转速=每秒钟输入的脉冲数*步距角/60。

步进电机被广泛应用于自动控制、数码打印、造纸机械、织布机械、印刷机械、数控机床、绕线机、制药机械、纺织机械、包装机械、医药包装、舞台灯光及影视器材等领域。

三、实验为了更直观地展示步进电机转速与脉冲频率的关系,我们进行了以下实验。

实验器材:1. 步进电机 M42SP-52. 步进电机驱动器 DM5423. 电源4. 信号发生器 GSG-5000实验步骤:1. 将步进电机连接到步进电机驱动器上,并连接电源。

2. 在信号发生器上设置脉冲频率为1000Hz。

3. 将信号发生器连接到步进电机驱动器的脉冲输入口上。

4. 点击步进电机驱动器的“运行”按钮,观察步进电机的转速。

5. 重复以上步骤,将脉冲频率分别设置为500Hz、200Hz、100Hz、50Hz。

观察步进电机的转速变化。

实验结果:当脉冲频率分别为1000Hz、500Hz、200Hz、100Hz、50Hz时,步进电机的转速分别为 150rpm、75rpm、30rpm、15rpm 和 7.5rpm。

四、结果分析通过实验可以看出,步进电机的转速与脉冲频率成正比关系。

脉冲的频率越高,每秒钟输入的脉冲数越多,步进电机转动的速度越快。

因此,在实际应用中,我们需要根据需要调整脉冲的频率,以实现需要的转速。

五、结论步进电机是一种重要的电机,在自动控制、机械制造等行业中有着广泛的应用。

步进电机转速与脉冲频率成正比关系,因此,我们需要根据需要调整脉冲的频率,以达到需要的转速。

此外,步进电机电路复杂,需要注意电气安全等问题。

步进电机脉冲数计算步进电机参数脉冲当量等的计算方法

步进电机脉冲数计算步进电机参数脉冲当量等的计算方法

步进电机脉冲数计算步进电机参数脉冲当量等的计算方法步进电机的脉冲数计算是通过电机参数和脉冲当量来进行的。

下面将详细介绍步进电机脉冲数的计算方法。

步进电机参数包括:步数、步距角和步数误差等。

其中,步数是指电机每转一圈所需的步数,也称为步进角度或步距角。

步距角指的是电机转动一步所需转动角度。

步数误差是指步进电机转动一定步数后实际转过的角度与理论转过的角度之间的误差。

脉冲当量是指每个脉冲信号对应的步数。

脉冲当量与电机的步数和步距角有关。

1.确定步数和步距角:步数通常可以在步进电机的规格书或技术资料中找到。

步距角可以通过360度除以步数来计算,也可以通过2π除以步数来计算。

例如,步进电机的步数为200步,计算步距角:步距角=360度/200步=1.8度/步2.确定电机的脉冲当量:脉冲当量通常由驱动器或控制器设置。

脉冲当量的设定值决定了每个脉冲信号所对应的步数。

例如,设定脉冲当量为5:脉冲当量=53.计算脉冲数:脉冲数是指完成指定的角度转动所需的脉冲信号数量。

脉冲数的计算公式为:脉冲数=角度/步距角*脉冲当量例如,要转动步进电机180度:脉冲数=180度/1.8度/步*5=500脉冲4.考虑步数误差:在实际应用中,步进电机的步数误差也需要考虑进去。

步数误差通常在电机的规格书或技术资料中给出。

例如,步进电机的步数误差为±5%:脉冲数=脉冲数*(1+步数误差)=500脉冲*(1+5%)=525脉冲通过以上计算方法,可以得到步进电机完成指定角度转动所需的脉冲数。

根据实际应用需求,可以设置相应的脉冲当量以及考虑步数误差来进行精确控制。

步进电机的启动频率和空载启动频率

步进电机的启动频率和空载启动频率

步进电机的启动频率和空载启动频率
针对客户提出电机运转时产生啸叫声,和启动脉冲确定的问题,现明确两个概念:步进电机的启动频率和空载启动频率。

步进电机的启动频率对生产厂家来说指的是自启动频率,由于客户带上负载后,负载的大小千差万别.自启动频率指的是,根据固定的频率(不是渐渐加上去的频率)让电机启动,电机所能启动起来的最高的频率.比如说,先按120PPS发,假如可以起来,再按130PPS发,假如起不来,就可以再试125PPS,假如可以起来,再试126PPS,起不来了,那么125PPS就是这个步进电机的自启动频率了.这个参数只能也许说明步进电机启动力量,带负载启动的状况会更简单,通常都会通过编程进行加减速启动.
步进电机有一个技术参数:空载启动频率,即步进电机在空载状况下能够正常启动的脉冲频率,假如脉冲频率高于该值,电机不能正常启动,可能发生丢步或堵转。

在有负载的状况下,启动频率应更低。

假如要使电机达到高速转动,脉冲频率应当有加速过程,即启动频率较低,然后按肯定加速度升到所盼望的高频(电机转速从低速升到高速)。

除上述缘由以外,产生啸叫声还可能是由于负载过大造成的,高速运转时电机的输出扭矩会下降,无法满意负载要求时电机发生堵转,并且啸叫声会随着频率的凹凸变化而变化,解决方法是降低转速或更换扭矩更大的电机。

此外电机在高速运行停止后会消失短促的啸叫声,
这是由对相电流进行斩波造成的,只需将步进驱动器面板上的自动半流设置为有效即可。

步进电机的转速与脉冲频率

步进电机的转速与脉冲频率

步进电机的转速与脉冲频率步进电机的转速与脉冲频率一、控制脉冲频率高,此时转子的加速度小于步进电机定子旋转磁场的速度。

在步进电机供电电源设计好后,定子线圈冲电时间常数基本是固定的,假设时间常数是0、02S(0、02S充电到最大值的63%),如果步进电机接受的脉冲周期大于0、04S(占空比为50%,频率小于25HZ),定子线圈即可以获得足够的能量产生足够带动转子的力矩。

如果脉冲频率过高,比如50HZ(占空比为50%,脉冲周期大于0、02S),定子线圈获得的充电时间才0、01S,少了一半的充电时间,产生的力矩就减少了很多,致使转子跟不上定子旋转磁场的速度,每一步都落后于应该到达的平衡位置,并且距离平衡位置越来越远。

积累下来的结果就造成了失步、当然50HZ的频率太小了,本例子只是为了便于说明,随意说了一个数解决方法:1、降低脉冲频率,别认为麻烦,调试步进电机大部分是调节脉冲频率的过程2、如果不想因降低频率而造成速度太低,那么加大步进电机供电电流3、减轻电机的负载二、控制脉冲频率低,此时转子的速度高于步进电机定子旋转磁场的速度。

还以上面的0、02S充电时间常数为例,脉冲频率低,定子线圈充电充分,其产生的力矩就大,此时电机的负载如果较轻,转子就会超过应该到达的平衡位置,定子磁场又要拉转子回到平衡位置,同样其在回平衡位置时又会反越过平衡位置而落后于平衡位置,恰恰此时下一个脉冲到来,于是转子只好在落后于平衡位置的地方开始新一轮的步进。

如此循环,同样造成每一步都落后于应该到达的平衡位置,并且距离平衡位置越来越远。

积累下来的结果就造成了失步。

解决方法:1、提高脉冲频率2、不想太高速,那么减小步进电机供电电流。

3,上面两者都不能调节,换力矩小的电机。

伺服电机的说明书上一般都会给出矩频特性图,或是力矩与速的关系表。

从大多品牌步进电机的矩频特性可以看出,步进电机在小于600转/分的速度时,输出力矩是正常的。

超过1000转/分时,力矩急剧下降(当然也有部分电机在1200转/分时,力矩输出正常)、所以将步进电机的最高转速定为600转/分是较为理想的选择。

步进电机的选型及计算方法

步进电机的选型及计算方法

步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数,因此,这里只给出比较简单的计算方法。

一、驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间,驱动和定位时间,电机的选型基于模式图。

●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算:必要脉冲数=物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

(1)自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段,而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时,因为在启动/停止时存在一个突然的速度变化,所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下:驱动脉冲速度[Hz]=必要脉冲数[脉冲]定位时间[秒](2)加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动,经过一个加速过程后达到正常的驱动脉冲速度,运行一段时间之后再经过一个减速过程后电机停止的运行方式。

其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算。

在加/减速运行方式中,因为速度变化较小,所以需要的力矩要比自启动方式下的力矩小。

加/减速运行方式下的驱动脉冲速度计算方法如下:驱动脉冲速度[Hz]=必要脉冲数-启动脉冲数[Hz]×加/减速时间[秒]定位时间[秒]-加/减速时间[秒]二、电机力矩的简单计算示例必要的电机力矩=(负载力矩+加/减速力矩)×安全系数●负载力矩的计算(TL)负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。

如何控制步进电机速度(即如何计算脉冲频率)

如何控制步进电机速度(即如何计算脉冲频率)

如何控制步进电机速度(即如何计算脉冲频率)步进电机是一种常用的控制器件,它通过接收脉冲信号来进行精确的位置控制。

控制步进电机的速度就是控制脉冲的频率,也就是发送给电机的脉冲数目和时间的关系。

下面将介绍几种常见的方法来控制步进电机的速度。

1.简单定频控制方法:这种方法通过固定每秒脉冲数(也称为频率)来控制步进电机的速度。

通常,在开发步进电机控制系统时,我们会选择一个合适的频率,然后通过改变脉冲的间隔时间来调整步进电机的速度。

脉冲频率可以通过以下公式计算:频率=目标速度(转/秒)×每转需要的脉冲数。

2.脉冲宽度调制(PWM)控制方法:使用PWM调制技术可以在不改变脉冲频率的情况下改变脉冲的时间宽度,从而控制步进电机的速度。

通过改变每个脉冲的高电平时间和低电平时间的比例,可以实现步进电机的速度控制。

较长的高电平时间会导致步进电机转动较快,而较短的高电平时间会导致步进电机转动较慢。

3.脉冲加速与减速控制方法:步进电机的加速和减速是通过改变脉冲信号的频率和间隔时间来实现的。

在加速时,脉冲的频率逐渐增加,间隔时间逐渐减小,从而使步进电机从静止状态加速到目标速度。

在减速时,脉冲的频率逐渐减小,间隔时间逐渐增加,从而使步进电机从目标速度减速到静止状态。

在实际应用中,可以通过编程控制脉冲信号的频率来控制步进电机的速度。

根据不同的需求,可以选择适合的控制方法来实现步进电机的精准控制。

除了控制脉冲频率,步进电机的速度还受到其他因素的影响,如驱动器的最大输出速度、电机的最大速度等。

因此,在进行步进电机速度控制时,还需要考虑这些因素,并做好相应的调整以确保步进电机的正常运行。

步进电机调试方法大全

步进电机调试方法大全

步进电机调试方法大全什么是步进电机步进电机是一种将电脉冲转化为角位移的执行机构。

通俗一点讲:当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(即步进角)。

您可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时您可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

步进电机分哪几种步进电机分三种:永磁式(PM),反应式(VR)和混合式(HB)永磁式步进一般为两相,转矩和体积较小,步进角一般为7.5度或15度;反应式步进一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪声和振动都很大。

在欧美等发达国家80年代已被淘汰;混合式步进是指混合了永磁式和反应式的优点。

它又分为两相和五相:两相步进角一般为1.8度而五相步进角一般为 0.72度。

这种步进电机的应用最为广泛。

什么是保持转矩(HOLDING TORQUE)保持转矩(HOLDING TORQUE)是指步进电机通电但没有转动时,定子锁住转子的力矩。

它是步进电机最重要的参数之一,通常步进电机在低速时的力矩接近保持转矩。

由于步进电机的输出力矩随速度的增大而不断衰减,输出功率也随速度的增大而变化,所以保持转矩就成为了衡量步进电机最重要的参数之一。

比如,当人们说2N.m的步进电机,在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。

什么是DETENT TORQUEDETENT TORQUE 是指步进电机没有通电的情况下,定子锁住转子的力矩。

DETENT TORQUE 在国内没有统一的翻译方式,容易使大家产生误解;由于反应式步进电机的转子不是永磁材料,所以它没有DETENT TORQUE。

步进电机精度为多少?是否累积一般步进电机的精度为步进角的3-5%,且不累积。

步进电机的外表温度允许达到多少步进电机温度过高首先会使电机的磁性材料退磁,从而导致力矩下降乃至于失步,因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点;一般来讲,磁性材料的退磁点都在摄氏130度以上,有的甚至高达摄氏200度以上,所以步进电机外表温度在摄氏80-90度完全正常。

步进电机脉冲频率计算

步进电机脉冲频率计算

步进电机脉冲频率计算步进电机,这东西可真是个宝贝,简直就是现代科技的小精灵。

它把我们的生活弄得越来越方便,真是让人拍手叫好。

说到步进电机,大家都知道它的脉冲频率可得好好算一算,不然这玩意儿可就难以发挥它的威力。

脉冲频率,听上去像个高深莫测的东西,其实简单得很,咱们今天就来聊聊这事儿,保证你听完之后能摇身一变,成为小专家。

步进电机嘛,简单来说,就是那种能够一步一步走的电机。

它的工作原理其实挺简单的,就是靠脉冲信号来控制转动的。

想象一下,你在玩游戏,要一步一步地走,而每一步都是由一个个小脉冲来推动的。

这个频率一高,电机转得可就快了;频率一低,嘿,慢慢来,悠着点儿。

脉冲频率决定了电机的速度,这可是个关键因素哦!真是“慢工出细活”,也得“快刀斩乱麻”,这两者之间的平衡,就靠这脉冲频率来掌控。

说到脉冲频率的计算,这个可得用点儿小聪明。

公式就是,频率等于步进电机每转一圈所需的脉冲数乘以每分钟的转速。

听起来像是数学题,其实只要你用心琢磨,就能搞明白。

比如说,你的电机需要200个脉冲才能转一圈,而你希望它每分钟转60圈,哇,那就是200乘以60,得出来的就是12000个脉冲每分钟。

想想看,12000这个数字,是不是有点儿让人瞠目结舌?就像在听一场快节奏的音乐,真是让人热血沸腾!咱们再聊聊那些步进电机的种类。

你可别以为只有一种步进电机。

咱们的步进电机可以分为几种类型,常见的有混合式和分步式。

混合式的电机,像个调皮的孩子,能够在速度和精度之间自由切换;分步式电机呢,就像个稳重的老者,专注于精确的位置控制,确保每一步都踏得稳稳当当。

选择哪种电机,得看你的具体需求。

这就像选鞋子,得合脚才行。

哦,对了,咱们还得提一提步进电机的驱动器。

没有这个小伙伴,步进电机也无法发挥它的强大威力。

驱动器就像是电机的“指挥官”,它负责给电机发送脉冲信号。

你得选个好的驱动器,才能让电机发挥出色。

这就像打球,得有个默契的队友,才能在场上大显身手。

步进电机的选型及计算方法

步进电机的选型及计算方法

步进电机的选型及计算方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数,因此,这里只给出比较简单的计算方法。

一、驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间,驱动和定位时间,电机的选型基于模式图。

●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算:必要脉冲数=物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

(1)自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段,而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时,因为在启动/停止时存在一个突然的速度变化,所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下:驱动脉冲速度[Hz]=必要脉冲数[脉冲]定位时间[秒](2)加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动,经过一个加速过程后达到正常的驱动脉冲速度,运行一段时间之后再经过一个减速过程后电机停止的运行方式。

其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算。

在加/减速运行方式中,因为速度变化较小,所以需要的力矩要比自启动方式下的力矩小。

加/减速运行方式下的驱动脉冲速度计算方法如下:驱动脉冲速度[Hz]=必要脉冲数-启动脉冲数[Hz]×加/减速时间[秒]定位时间[秒]-加/减速时间[秒]二、电机力矩的简单计算示例必要的电机力矩=(负载力矩+加/减速力矩)×安全系数●负载力矩的计算(TL)负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。

步进电机转速与频率计算公式

步进电机转速与频率计算公式

步进电机的转速可以用频率来控制,步进电机的运转频率跟转速成反比,可以通过计算公式,计算出步进电机的转速.
步进电机转速 = 频率 * 60 /((360/T)*x) 之杨若古兰创作
步进电机的转速单位是:转/分
频率单位是:赫兹
x实指细分倍数
T:固有步进角
举例说明:
步进电机采取整步,即1细分;频率1K,即1000赫兹;套用公式:1000 * 60/200=300转/分
留意事项:此公式适应于两相步进电机.
步进电机空载最高转速的真正意义是什么
发布者:admin 发布时间:2010-4-12 浏览:474次
两相步进电机的空载转速最高可以达到2000转/分钟以上,不过它只是一个参考值,没有什么实际意义,由于步进电机的转矩随着转速的升高降低很快,转速高到必定程度时力矩几乎为零.步进电机在整步无细分情况
下(每200个脉冲转一圈)提高时钟频率,人们常常发现电机在远未达到空载最高速度时即发生堵转,以致于搞不清最高转速到底是多少,甚至怀疑本人的零碎是否正常,这就是其中的真正缘由所在.
步进电机在低速下的运转功能才有实际意义,普通是每分钟300转到600转,考虑到用户使用机械减速安装带负载,要使电机提供足够的力矩,电机的常态速度经常被选择在每分钟几十转,此时电机供力大、效力高、乐音低,至于振动成绩,则要靠添加驱动器细分的方法加以解决了.最高空载转速的计算公式为:
空载转速(转/分)=60 乘以时钟频率 / 200乘以细分数 (M是细分数)假如M=16,时钟频率=150KHZ
则最高空载转速约等于2800转/分钟
即60乘以150000,再除以200与16的积,得出的结果.。

步进电机脉冲数计算

步进电机脉冲数计算

步进电机脉冲数计算Revised on November 25, 2020步进电机一个脉冲运动距离怎么算步进电机一个脉冲运动距离怎么算能不能给个公式在举个例子答案:用360度去除以步距角,就是电机转一圈的脉冲数,当然如果细分的话,还要乘以细分倍数。

电机转一圈丝杠前进一个导程,用导程除以一圈的脉冲数就是脉冲运动距离。

第一步确定步进电机的步距角,这个电机上会标明的。

比如说,度,则一个圆周360/=200,也就是说电机旋转一周需要200个脉冲。

第二步确定电机驱动器设了细分细分没有,查清细分数,可以看驱动器上的拨码。

比如说4细分,则承上所述,200*4=800,等于说800个脉冲电机才旋转一周。

第三步确定电机轴一周的长度或者说导程:如果是丝杠,螺距*螺纹头数=导程,如果是齿轮齿条传动,分度圆直径(m*z)即为导程,导程/脉冲个数=一个脉冲的线位移。

什么是细分呢和几相是一个意思吗和几相没关系吗细分和相数没关系。

以度为例,原来一个脉冲走度,现在改为4细分,那么现在一个脉冲只能走4度了。

细分越多,每个脉冲的步进长度越短。

细分的多少可由驱动器设置。

控制步进电机转多少最主要你得通过步进电机步距角度计算出电机转一圈需要多少脉冲,比如步距角度为°则电机转一圈需要给步进电机驱动器360/=400个脉冲,转半圈就是200个脉冲。

步进电机驱动器资料你先了解下!步进电机转速则通过改变脉冲频率来控制,用plc的pwm输出控制是比较方便的,速度的快慢不影响步进电机的行程,行程多少取决于脉冲数量。

注意一点步进电机速度越快转矩越小,请根据你的应用调节速度以防失步,造成走位不准确。

步进电机是接收步进驱动器给过来的脉冲信号,比如两相的步进,AB相分别轮流输出正反脉冲(按一定顺序),步进电机就可以运行了,相当于一定的脉冲步进马达对应走一定旋转角度。

而PLC也可以发出脉冲,但脉冲电压不够,所以需要把PLC输出的脉冲给步进驱动器放大来驱动步进驱动器,相当于PLC的脉冲就是指令脉冲。

电机一般脉冲频率

电机一般脉冲频率

电机一般脉冲频率
在控制电机运转时,脉冲频率是一个至关重要的参数。

脉冲频率是指控制器每秒向电机发送的脉冲数量,也可以理解为控制器给电机的“指令信号”。

控制电机的脉冲频率决定了电机的运转速度和位置,是控制电机运动的关键之一。

一般来说,电机的脉冲频率可以分为两种:步进电机和伺服电机。

1. 步进电机的脉冲频率:
步进电机是一种数字控制的电机,它的转动是按照固定的角度(步距角)进行的。

步进电机的脉冲频率决定了电机每秒转动的步数,也就是每秒转动的角度。

通常情况下,步进电机的脉冲频率越高,电机的转速就越快。

步进电机的控制方式一般是通过脉冲信号来控制的,脉冲频率的高低直接影响了步进电机的运动精度和速度。

2. 伺服电机的脉冲频率:
伺服电机是一种具有反馈控制系统的电机,它的位置、速度和加速度可以实时进行控制和调节。

伺服电机的脉冲频率通常由伺服控制器来控制,控制器会根据电机的位置反馈信号和控制指令来调整脉冲频率,从而实现电机的精准控制。

脉冲频率高低决定了伺服电机的响应速度和控制精度,一般情况下,脉冲频率越高,电机的响应速度就越快,控制精度也就越高。

总的来说,电机的脉冲频率是控制电机运动的重要参数,对电机的速度、位置和控制精度都有着重要的影响。

在实际应用中,需要根据电机的类型和控制要求来合理设置脉冲频率,以实现电机的最佳运动效果。

控制电机的脉冲频率,是电机控制系统设计和调试的重要环节,合理的脉冲频率设置能够提高电机的运动性能和控制精度,从而更好地满足实际应用的需求。

步进电机功率计算和矩频率特性

步进电机功率计算和矩频率特性

步进电机功率计算和矩频率特性
1.步进电机功率计算
力矩与功率换算
步进电机一般在较大范围内调速使用、其功率是变化的,一般只用力矩来衡量,力矩与功率换算如下:
P= Ω·M
Ω=2π·n/60
P=2πnM/60
其P为功率单位为瓦,Ω为每秒角速度,单位为弧度,n为每分钟转速,M为力矩单位为牛顿·米
P=2πfM/400(半步工作)其中f为每秒脉冲数(简称PPS)
步进电机因为不是恒力矩输出,不按功率分类和计算,通常是以力矩和规格两个主要参数来判断功率大小,以上公式仅作为参考
2.矩频特性
千脉冲/秒,对应速度关系为 V = (X * 1000) / (a * 360 / b) (圈/秒)
V为速度,单位圈/秒
X为脉冲频率,单位KPPS
a 为驱动器细分数
b 为步进电机机械步距角
*对应于三相,五相一样,只是有的厂家把三相或者五相的电机驱动器的计算转换成两相的了(如本身是三相电机,机械上是300齿,步距角是1.2度,驱动器本该接受300个脉冲带动电机旋转一圈,但若驱动器软件本身作了处理,则还是200个脉冲一圈),这样便于统一计算。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

怎么确定步进电机脉冲频率步进电机驱动及控制技术解答南京步进电机厂技术部1.步进电机为什么要配步进电机驱动器才能工作?步进电机作为一种控制精密位移及大范围调速专用的电机, 它的旋转是以自身固有的步距角角(转子与定子的机械结构所决定)一步一步运行的, 其特点是每旋转一步,步距角始终不变,能够保持精密准确的位置。

所以无论旋转多少次,始终没有积累误差。

由于控制方法简单,成本低廉,广泛应用于各种开环控制。

步进电机的运行需要有脉冲分配的功率型电子装置进行驱动, 这就是步进电机驱动器。

它接收控制系统发出的脉冲信号,按照步进电机的结构特点,顺序分配脉冲,实现控制角位移、旋转速度、旋转方向、制动加载状态、自由状态。

控制系统每发一个脉冲信号, 通过驱动器就能够驱动步进电机旋转一个步距角。

步进电机的转速与脉冲信号的频率成正比。

角位移量与脉冲个数相关。

步进电机停止旋转时,能够产生两种状态:制动加载能够产生最大或部分保持转矩(通常称为刹车保持,无需电磁制动或机械制动)及转子处于自由状态(能够被外部推力带动轻松旋转)。

步进电机驱动器,必须与步进电机的型号相匹配。

否则,将会损坏步进电机及驱动器。

2.什么是驱动器的细分?运行拍数与步距角是什么关系?“细分”是针对“步距角”而言的。

没有细分状态,控制系统每发一个步进脉冲信号,步进电机就按照整步旋转一个特定的角度。

步进电机的参数,都会给出一个步距角的值。

如110BYG250A型电机给出的值为0.9°/1.8°(表示半步工作时为0.9°、整步工作时为1.8°),这是步进电机固有步距角。

通过步进电机驱动器设置的细分状态,步进电机将会按照细分的步距角旋转位移角度,从而实现更为精密的定位。

以110BYG25 0A电机为例,列表说明:电机固有步距角运行拍数细分数电机运行时的真正步距角0.9°/1.8°8 2细分,即半步状态0.9°0.9°/1.8°20 5细分状态0.36°0.9°/1.8°40 10细分状态0.18°0.9°/1.8°80 20细分状态0.09°0.9°/1.8°160 40细分状态0.045°可用看出,细分数就是指电机运行时的真正步距角是固有步距角(整步)的几分指一。

例如,驱动器工作在10细分状态时,其步距角只有步进电机固有步距角的十分之一。

当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,步进电机旋转1.8°;而用细分驱动器工作在10细分状态时,电机只转动了0. 18°。

其实,细分就是步进电机按照微小的步距角旋转,也就是常说的微步距控制。

当然,不同的场合,有不同的控制要求。

并不是说,驱动步进电机必须要求细分。

有些步进电机的步距角设计为3.6°、7.5°、1 5°、36°、180°,就是为了加大步距角,以适应特殊的工况条件。

细分功能,只是是由驱动器采用精确控制步进电机的相电流方法,与步进电机的步距角无关,而与步进电机实际工作状态相关。

运行拍数与驱动器细分的关系是:运行拍数指步进电机运行时每转一个齿距所需的脉冲数。

例如:110 BYG250A电机有50个齿,如果运行拍数设置为160,那么步进电机旋转一圈总共需要50×160=8000步;对应步距角为360°÷8000=0.045°。

这就是驱动器设置为40细分状态。

对于用户来说,没有必要去计算几步几拍,这是生产厂家配套的事情。

用户只要知道:控制系统所发出的脉冲率数,除以细分数,就是步进电机整步运行的脉冲数。

例如:步进电机的步距角为1.8°时,每秒钟200个脉冲,步进电机就能够在一秒钟内旋转一圈;当驱动器设置为40细分状态,步进电机每秒钟旋转一圈的脉冲数,就要给到8000个。

3.驱动器细分有什么好处?步进电机驱动器采用细分功能,能够消除步进电机的低频共振(震荡)现象,减少振动,降低工作噪音。

随着驱动器技术的不断提高,当今,步进电机在低速工作时的噪音已经与直流电机相差无几。

低频共振是步进电机(尤其是反应式电机)的固有特性,只有采用驱动器细分的办法,才能减轻或消除。

利用细分方法,又能够提高步进电机的输出转矩。

驱动器在细分状态下,提供给步进电机的电流显得“持续、强劲”,极大地减少步进电机旋转时的反向电动势。

驱动器的细分功能,改善了步进电机工作的旋转位移分辨率。

因此,步进电机的步距角,就没有必要做得更小。

选择现有的常规标准步距角的步进电机,配置40细分以下的驱动器,就能够完成精密控制任务。

由于步进电机步距角的原因,驱动器的细分数再加大,已经没有实际意义。

通常,选择5、8、10、16、2 0细分,就能够适应各种工控要求。

4.步进电机的运行方向有几种方法调整?平时,采用三种方法来该变步进电机的旋转方向。

一、改变控制系统的方向信号,即高电平或低电平。

二、对于有两路脉冲输入的驱动器,改变脉冲的顺序。

三、调整步进电机其中一组线圈的两个线头位置,重新接入驱动器。

具体方法见下表:电机接线方式原来接线序列换向后接线序列两相四线A,A',B,B' A',A,B,B'或者A,A',B',B三相三线A,B,C B,A,C或者A,C,B三相六线A,A',B,B',C,C' B,B',A,A',C,C'或者A,A',C,C',B,B'五相五线A,B,C,D,E E,D,C,B,A5.四相六根和八根线的,如何使用两相四线驱动器?四相混合式步进电机,可以认为是二相混合式步进电机。

多组线圈多个抽头,是为了适应不同工况条件而设计的。

由于步进电机的线圈,与转速、转矩有着密切的关系。

高速与低速工作的步进电机参数有所不同。

通常,高速步进电机的电感要求小一点,低速工作时要求大一点的电感量。

但是,这也不是绝对的。

更多的实际应用,还考虑权衡其它众多相关因素。

下面就几种步进电机的线圈绕组及出线,采用双极性驱动器,说明接线方法:两相四线电机:1 和2为一相,分别接A和/A;3和4为一相,分别接B和/B。

参考下图:四相六线电机,两种方法接线:一、1和2为一相,分别接A和/A;5和6为一相,分别接B和/B。

3和4不用,分别悬空(不要相连)。

二、1、3为一相,定义A、/A;4、6为一相,定义为B、/B。

2和5分别悬空不用(不要相连)。

参考下图:四相八线电机,有两种接法。

并联接法:1和3相连=A,2和4相连=/A;5和7相连=B,6和8相连=/B。

联接法:1和4为一相,分别接A和/A;2、3连接好不用;5、8为一相,分别接B、/B,6、7连接好不用。

参考下图:6.四相五线步进电机如何接驱动器?上述四相六线、八线步进电机,都可在生产过程中,接为五线制,适应特殊需要。

驱动器就要选择单极性驱动方式,例如HSM8672单极性步进电机驱动器。

如上图:四相六线步进电机的2、5并联为一条线接公共电源;四相八线步进电机的2、3、6、7并联为一条线接公共电源。

其它四条线分别接:A、/A、B、/B。

7.电机在低速运行时正常,为何稍高一点的频率略就会堵转?步进电机跑高速需要高电压支持。

步进电机的工作电压,能够适应在较大范围内调整。

只要将输入电压加高一点,就可以解决。

但是,要特别注意驱动器的输入电压不能高于驱动器电源端标注的最高电压,否则,会烧毁驱动器。

8.接线全部完好,为何开机时步进电机在抖动而不能运行?步进电机只能够由数字信号控制运行的,当脉冲提供给驱动器时,在过于短的时间里,控制系统发出的脉冲数太多,也就是脉冲频率过高,将导致步进电机堵转。

要解决这个问题,必须采用加减速的办法。

就是说,在步进电机起步时,要给逐渐升高的脉冲频率,减速时的脉冲频率需要逐渐减低。

这就是我们常说的“加减速”方法。

步进电机转速度,是根据输入的脉冲信号的变化来改变的。

从理论上讲,给驱动器一个脉冲,步进电机就旋转一个步距角(细分时为一个细分步距角)。

实际上,如果脉冲信号变化太快,步进电机由于内部的反向电动势的阻尼作用,转子与定子之间的磁反应将跟随不上电信号的变化,将导致堵转和丢步。

所以步进电机在高速启动时,需要采用脉冲频率升速的方法,在停止时也要有降速过程,以保证实现步进电机精密定位控制。

加速和减速的原理是一样的。

下面就加速实例加以说明:加速过程,是由基础频率(低于步进电机的直接起动最高频率)与跳变频率(逐渐加快的频率)组成加速曲线(降速过程反之)。

跳变频率是指步进电机在基础频率上逐渐提高的频率,此频率不能太大,否则会产生堵转和丢步。

加减速曲线一般为指数曲线或经过修调的指数曲线,当然也可采用直线或正弦曲线等。

使用单片机或者PLC,都能够实现加减速控制。

对于不同负载、不同转速,需要选择合适的基础频率与跳变频率,才能够达到最佳控制效果。

指数曲线,在软件编程中,先算好时间常数存贮在计算机存贮器内,工作时指向选取。

通常,完成步进电机的加减速时间为300ms以上。

如果使用过于短的加减速时间,对绝大多数步进电机来说,很难实现步进电机的高速旋转。

很多工控场合,要求步进电机运行平稳、振动小、噪音低、瞬间完成执行指令、高精度定位,都需要在编写软件时使用加减速方法。

脉冲频率的不同时间常数,对于某个工控现场步进电机的运行,将会产生不同的控制效果。

这就要求控制程序的编写人员,深入了解控制要求,明确运动目标,做到锦上添花,力求完美。

9.有些场合,步进电机为何还要闭环控制?本来步进电机,使用开环控制,能够省去很多检测、反馈器件及控制电路,以简单的控制方法,价廉物美的优势,取代很多伺服电机的控制。

尤其在低速控制(3000转/分钟以下)环境中,使用步进电机精密控制,有很好的性价比。

就是采用闭环控制,其成本也要远低于伺服电机的控制系体成本。

在某些工控环境中,负载有可能会随机发生过载现象,使用步进电机开环控制,就会发生丢步。

此时,控制系统无法知道丢了多少步,继续按照既定目标工作,导致工作失误。

这样,就要求在步进电机带动的主轴上安装旋转编码器,或者安装光电探头、磁敏探头、行程开关等器件,来识别位移物体是否到位,采集到的信号反馈到控制系体,适时修正工作参数,指令步进电机准确动作。

10.控制器与驱动器的连线是否要求屏蔽?如果只有步进电机一种动力源的工控环境,通常不需要将信号线屏蔽。

当步进电机周围,有其它动力源或能够产生干扰信号的高压电磁场,就必须将信号线屏蔽,以保证控制信号的指令,能够正确指令步进电机运动。
