某9米屋面连续檩条计算书_secret
9米屋面连续檩条计算书一. 设计资料采用规范：《门式刚架轻型房屋钢结构技术规程CECS 102:2002》《冷弯薄壁型钢结构技术规范GB 50018-2002》连续檩条的跨数为5跨，檩条间距为1.5m；各跨的参数如下：第1跨~第5跨：跨度9000mm，左右搭接长度分别为450mm和450mm，拉条3根采用截面Z-250*70*2*20-Q235，截面基本参数如下：A(cm2)=8.487I x(cm4)=830.136 i x(cm)=9.89W x1(cm3)=69.572 W x2(cm3)=61.116I y(cm4)=41.339 i y(cm)=2.207W y1(cm3)=13.843 W y2(cm3)=11.45I t(cm4)=0.1115 I w(cm6)=8991.676支座处双檩条的刚度折减系数为：0.5；支座处双檩条的弯矩调幅系数：0.9；屋面的坡度角为3.814度；净截面折减系数为0.98；屋面板不能阻止檩条的侧向失稳；能构造保证檩条下翼缘在风吸力下的稳定性；不考虑活荷载不利布置；简图如下所示：二. 荷载组合及荷载标准值考虑恒载工况(D)、活载工况(L1)、施工活载工况(L2)、风载工况(W)；强度验算时考虑以下荷载工况组合：1.2D+1.4L11.2D+1.4L1+0.84W1.2D+0.98L1+1.4W1.35D+0.98L1D+1.4W1.2D+1.4L2挠度验算时考虑以下荷载工况组合：1.2D+1.4L11.2D+1.4L1+0.84W1.2D+0.98L1+1.4W1.35D+0.98L1D+1.4W恒载：面板自重: 0.1kN/m2自动考虑檩条自重；活载：屋面活载: 0.5kN/m2雪荷载: 0.5kN/m施工活载: 作用于跨中点1kN风载：基本风压: 0.35kN/m2边跨体型系数-1.4，中跨体型系数-1.15，风压高度变化系数1.206风振系数为1；风压综合调整系数1.05；边跨风载标准值：-1.4×1.206×1×1.05×0.35=-0.6205kN/m2；中跨风载标准值：-1.15×1.206×1×1.05×0.35=-0.5097kN/m2；三. 验算结果一览验算项验算工况结果限值是否通过受弯强度 1.2D+1.4L1 167.495 205 通过整稳 1.2D+1.4L1 188.517 205 通过挠度D+L1 26.9111 60 通过2轴长细比- 104.068 200 通过3轴长细比- 91.9595 200 通过四. 受弯强度验算最不利工况为：1.2D+1.4L1最不利截面位于第1跨，离开跨端4500mm绕3轴弯矩：M3= 8.711kN·m绕2轴弯矩：M2= 0.08265kN·m计算当前受力下有效截面：毛截面应力计算σ1=8.711/69.572×1000-(0.08265)/13.843×1000=119.23N/mm2（上翼缘支承边）σ2=8.711/61.116×1000+(0.08265)/11.45×1000=149.743N/mm2（上翼缘卷边边）σ3=-(8.711)/69.572×1000+(0.08265)/13.843×1000=-119.23N/mm2（下翼缘支承边）σ4=-(8.711)/61.116×1000-(0.08265)/11.45×1000=-149.743N/mm2（下翼缘卷边边）计算上翼缘板件受压稳定系数k支承边应力：σ1=119.23N/mm2非支承边应力：σ2=149.743N/mm2较大的应力：σmax=149.743N/mm2较小的应力：σmin=119.23N/mm2较大的应力出现在非支承边压应力分布不均匀系数：ψ=σmin/σmax=119.23/149.743=0.7962部分加劲板件，较大应力出现在非支承边，ψ≥-1时，k=1.15-0.22ψ+0.045ψ2=1.15-0.22×0.7962+0.045×0.79622=1.003计算下翼缘板件受压稳定系数k支承边应力：σ1=-119.23N/mm2非支承边应力：σ2=-149.743N/mm2全部受拉，不计算板件受压稳定系数计算腹板板件受压稳定系数k第一点应力：σ1=-119.23N/mm2第二点应力：σ2=119.23N/mm2较大的应力：σmax=119.23N/mm2较小的应力：σmin=-119.23N/mm2压应力分布不均匀系数：ψ=σmin/σmax=-119.23/119.23=-1加劲板件，0≥ψ≥-1时，k=7.8-6.29ψ+9.78ψ2=7.8-6.29×-1+9.78×-12=23.87 计算σ1构件受弯上翼缘σ1=149.743N/mm2下翼缘σ1=-119.23N/mm2腹板σ1=119.23N/mm2计算上翼缘板件有效宽度ξ=250/70×(1.003/23.87)0.5=0.7322ξ≦1.1，故k1=1/(0.7322)0.5=1.169ψ=0.7962>0，故α=1.15-0.15×0.7962=1.031B c=70ρ=(205×1.169×1.003/149.743)0.5=1.267B/t=70/2=35αρ=1.031×1.267=1.30618αρ < B/t < 38αρ，有效宽度B e=[(21.8×1.306/35)0.5-0.1]×70=56.127故扣除宽度为B d=70-56.127=13.873对部分加劲板件，ψ≧0同时较大压应力位于非支承边，故扣除板件的中心位于0.6*56.127+13.873/2=40.613mm处计算下翼缘板件有效宽度全部受拉，全部板件有效。
檩条工程量计算规则
檩条工程量计算规则檩条工程量计算规则是指在建筑、结构工程中，计算檩条的数量、长度、重量等指标的规则。
檩条是一种常用的建筑材料，用于支撑和连接构件，具有承载力强、稳定性好、施工简单等特点，广泛应用于各类建筑结构中。
檩条工程量计算规则的准确性和合理性对工程的施工质量和经济效益具有重要的影响，因此在工程实践中需要严格按照规则进行计算。
檩条的种类和规格繁多，包括木檩条、钢檩条、混凝土檩条等。
不同种类的檩条在工程量计算中的规则有所差异，下面以木檩条为例进行详细介绍。
1. 檩条长度的计算规则檩条长度的计算是工程量计算的基础，根据实际需求和图纸要求，可采用以下两种方法进行计算：- 直接测量法：在施工过程中，在需要安装檩条的位置，使用测量仪器直接测量实际长度，并记录下来。
- 图纸计算法：根据详细的施工图纸，按照图纸上的尺寸和标注，计算得出檩条的长度。
2. 檩条数量的计算规则檩条数量的计算一般根据构件尺寸和间距进行，具体的计算规则如下：- 单侧使用法：根据檩条的使用情况，计算每根檩条的使用长度，并将其累加得到总长度，再除以每根檩条的长度得到檩条的数量。
- 全侧使用法：根据檩条的使用情况，计算每根檩条的使用长度，并将其累加得到总长度，再除以每根檩条的长度得到檩条的数量。
此外，还需要考虑檩条安装的间隔，根据实际需求计算每段檩条的数量，并将其累加得到总数量。
3. 檩条重量的计算规则檩条重量的计算主要取决于檩条的材料、规格和长度等因素，一般采用重量计算公式进行计算，公式如下：- 对于木檩条：重量 = 单位长度的密度 ×檩条长度。
- 对于钢檩条：重量 = 单位长度的重量 ×檩条长度。
需要注意的是，在计算檩条重量时，还需要考虑檩条连接件（如螺栓、螺母等）的重量，并将其累加到总重量中。
4. 檩条工程量计算的注意事项在进行檩条工程量计算时，需要注意以下几个方面：- 准确掌握檩条的种类、规格和材料等信息，以确保计算结果的准确性和可靠性。
钢结构算量步骤
第一、算主构件（把所有的钢梁钢柱用钢量统计出来！）第二、算檩条重量第三、算拉接，拉条重量第四、算屋面板面积第五、算墙面板面积第六、算门窗面积第七、就是、螺栓、收边、统计第八、乘单价，汇总第九、安装吊装费用第十、管理费、税金第十一、总造价各种钢材理论重量计算方法2008-01-09 23:29:49 鲁西钢管网收集整理角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）扁钢：每米重量=0.00785*厚度*边宽管材：每米重量=0.02466*壁厚*（外径-壁厚）板材：每米重量=7.85*厚度黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)铝花纹板：每平方米重量=2.96*厚度有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37有色金属板材的计算公式为：每平方米重量=比重*厚度1、钢板：其规格按厚度划分，厚度小于4mm的称为薄钢板，厚度在4~6mm之间的称为中厚钢板。
在图纸上以－t表示，t表示钢板的厚度，单位为毫米，如－8×400 ×120。
2、型钢（1）圆钢：在图纸上以φd表示，d为圆钢直径，单位为mm，圆钢的每米理论重量为：每米圆钢理论重量=0.00617d2 （kg/m）（2）方钢：断面是正方形，在图纸上用□b表示，b表示方钢的边长，单位为mm，理论重量可按下式计算：每米理论重量=0.00785b2（kg/m）（3）扁钢：断面是长方形，在图纸上用－b×t表示，b表示长方形的长边长，t表示短边长，单位为mm。
扁钢的理论重量计算公式为：每米理论重量=0.00785b·t（kg/m）（4）工字钢：断面为工字型，按其高度定号码，图纸上用N表示，或Q N表示，N为工字钢钢号，表示工字钢的高度，单位是cm，Q表示轻型工字钢，如: 30，Q 30等。

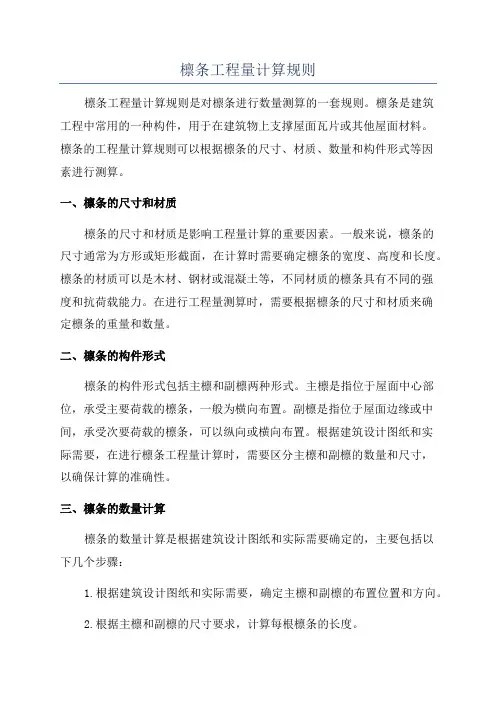

檩条工程量计算规则
檩条工程量计算规则檩条工程量计算规则是对檩条进行数量测算的一套规则。
檩条是建筑工程中常用的一种构件，用于在建筑物上支撑屋面瓦片或其他屋面材料。
檩条的工程量计算规则可以根据檩条的尺寸、材质、数量和构件形式等因素进行测算。
一、檩条的尺寸和材质檩条的尺寸和材质是影响工程量计算的重要因素。
一般来说，檩条的尺寸通常为方形或矩形截面，在计算时需要确定檩条的宽度、高度和长度。
檩条的材质可以是木材、钢材或混凝土等，不同材质的檩条具有不同的强度和抗荷载能力。
在进行工程量测算时，需要根据檩条的尺寸和材质来确定檩条的重量和数量。
二、檩条的构件形式檩条的构件形式包括主檩和副檩两种形式。
主檩是指位于屋面中心部位，承受主要荷载的檩条，一般为横向布置。
副檩是指位于屋面边缘或中间，承受次要荷载的檩条，可以纵向或横向布置。
根据建筑设计图纸和实际需要，在进行檩条工程量计算时，需要区分主檩和副檩的数量和尺寸，以确保计算的准确性。
三、檩条的数量计算檩条的数量计算是根据建筑设计图纸和实际需要确定的，主要包括以下几个步骤：1.根据建筑设计图纸和实际需要，确定主檩和副檩的布置位置和方向。
2.根据主檩和副檩的尺寸要求，计算每根檩条的长度。
3.根据每根檩条的长度，计算每根檩条所需的材料总量。
4.根据檩条的材质和规格，计算所需的材料总量。
5.根据檩条的布置位置和方向，确定每个位置和方向所需的檩条数量。
6.将每个位置和方向所需的檩条数量相加，得到总的檩条数量。
四、檩条工程量计算的注意事项在进行檩条工程量计算时，需要注意以下几个事项：1.根据建筑设计图纸和实际需要，合理确定檩条的布置位置和方向。
2.根据檩条的材质和规格，选择合适的檩条尺寸和材质。
3.根据檩条的负荷要求，确定檩条的数量和尺寸。
4.在进行檩条工程量计算时，需要考虑檩条的连接方式和支撑结构，以确保工程的安全和稳定。
5.在进行檩条工程量计算时，要根据实际施工的需求和实际情况，灵活调整檩条的数量和尺寸。

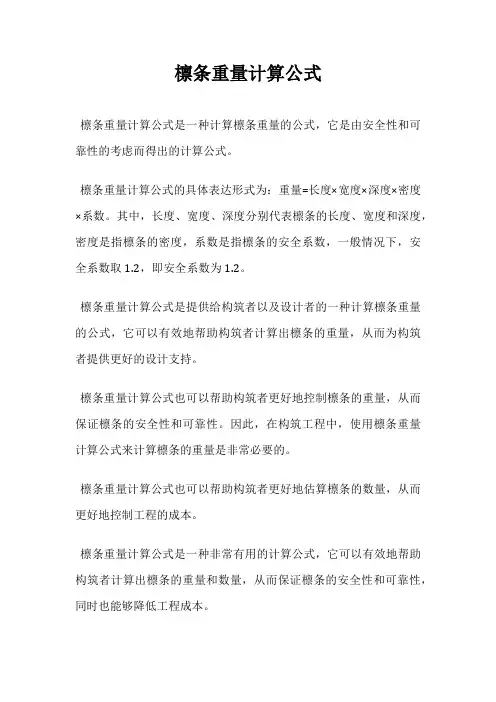

檩条重量计算公式
檩条重量计算公式
檩条重量计算公式是一种计算檩条重量的公式，它是由安全性和可靠性的考虑而得出的计算公式。
檩条重量计算公式的具体表达形式为：重量=长度×宽度×深度×密度×系数。
其中，长度、宽度、深度分别代表檩条的长度、宽度和深度，密度是指檩条的密度，系数是指檩条的安全系数，一般情况下，安全系数取1.2，即安全系数为1.2。
檩条重量计算公式是提供给构筑者以及设计者的一种计算檩条重量的公式，它可以有效地帮助构筑者计算出檩条的重量，从而为构筑者提供更好的设计支持。
檩条重量计算公式也可以帮助构筑者更好地控制檩条的重量，从而保证檩条的安全性和可靠性。
因此，在构筑工程中，使用檩条重量计算公式来计算檩条的重量是非常必要的。
檩条重量计算公式也可以帮助构筑者更好地估算檩条的数量，从而更好地控制工程的成本。
檩条重量计算公式是一种非常有用的计算公式，它可以有效地帮助构筑者计算出檩条的重量和数量，从而保证檩条的安全性和可靠性，同时也能够降低工程成本。
檩条用量计算公式
檩条用量计算公式檩条是建筑中常用的一种材料，它通常用于支撑屋顶和地面结构。
在建筑设计和施工中，正确计算檩条的用量是非常重要的，可以确保结构的稳固和安全。
因此，掌握檩条用量计算公式是非常必要的。
檩条用量计算公式通常包括以下几个方面，檩条长度、檩条间距、檩条数量等。
下面我们将逐一介绍这些计算公式。
首先是檩条长度的计算公式。
檩条长度的计算通常是根据实际需要的横跨距离来确定的。
一般来说，檩条的长度应该比实际需要的横跨距离长出一定的余量，以确保檩条可以完全覆盖到需要支撑的区域。
檩条长度的计算公式可以表示为，檩条长度 = 实际需要的横跨距离 + 余量。
其次是檩条间距的计算公式。
檩条的间距通常是根据檩条的尺寸和支撑结构的要求来确定的。
檩条间距的计算公式可以表示为，檩条间距 = 支撑结构的要求檩条尺寸。
最后是檩条数量的计算公式。
檩条数量的计算通常是根据支撑结构的长度和横跨距离来确定的。
檩条数量的计算公式可以表示为，檩条数量 = 支撑结构的长度 /檩条间距。
需要注意的是，在实际的建筑设计和施工中，檩条的用量计算还需要考虑到其他因素，如檩条的材质、横截面积、承重能力等。
因此，在进行檩条用量计算时，需要综合考虑这些因素，并根据具体情况进行调整。
除了上述的基本计算公式外，还有一些特殊情况需要特别注意。
例如，在檩条的连接处需要考虑到搭接长度和连接方式，这些都会对檩条的用量产生影响。
另外，如果支撑结构的形状不规则，还需要进行相应的调整计算。
因此，在进行檩条用量计算时，需要根据具体情况进行灵活处理。
总之，檩条用量计算公式是建筑设计和施工中非常重要的一部分。
正确的檩条用量计算可以保证结构的稳固和安全，避免浪费材料和资源。
因此，建筑设计师和施工人员需要熟练掌握檩条用量计算公式，并根据实际情况进行灵活应用，以确保建筑结构的质量和安全。
檩条重量计算公式
檩条重量计算公式
檩条重量计算公式：
长度×宽度×厚度×密度=檩条重量。
檩条重量即指檩条所具有的重量，重量也可以反映檩条的厚度和质量。
檩条的重量主要由长度、宽度、厚度和密度组成，这四个因素共同决
定着最终的檩条重量。
首先，檩条的长度是檩条重量计算公式中最基础的参数，它即指檩条
的长度（单位为米），其它参数多少受到长度的限制。
其次，宽度是指檩条的宽度（单位为米），它可以决定檩条是否具有
更大的负荷能力。
再次，厚度是指檩条的厚度（单位为毫米），它可以根据檩条的实际
使用环境进行选择，以提高檩条的承载能力。
最后，密度是指檩条的密度（单位为千克/立方米），它可以决定檩
条的质量，密度越大，质量越高，檩条的重量就越高。
综上所述，檩条重量计算公式可以用下面的公式表示：长度×宽度×
厚度×密度=檩条重量，即能够有效地计算出檩条的实际重量。
钢结构计算规则
钢结构计算规则一般可以分成六大块：1、柱脚：2、钢柱3、刚架4、支撑。
5、檩条6、建筑维护。
分屋面及墙面具体可以分以下几大块：1、柱脚：包括柱底板、地脚螺栓、抗剪件。
2、刚架。
按榀数计算，钢柱、钢梁、节点（板及高强螺栓）3、支撑。
（分屋面支撑和墙面支撑。
屋面支撑包括有1、水平支撑2、系杆。
3、雨棚梁等；墙面支撑包括：1、柱间支撑2、系杆。
）4、檩条（同样按屋面及墙面分。
屋面：1、檩条2、隅撑3、檩托板4、拉条、斜拉条、撑杆。
墙面：1、檩条（墙面檩条、窗侧檩条、雨棚檩条）2、隅撑3、檩托板4、拉条、斜拉条、撑杆5、门柱、门梁。
）最新范本,供参考！5、建筑维护。
分屋面及墙面。
（屋面一般含：1、屋面彩板及收边2、天沟3、落水管4、若有采光板或屋脊气楼或涡轮通风器或DK600等顺坡气楼；墙面：1、墙面彩板及收边(若有女儿墙需计算女儿墙内层板) 2、门窗最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！最新范本,供参考！（一）板材工程量计算规则【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！。
檩条欧标计算案例
檩条欧标计算案例全文共四篇示例，供读者参考第一篇示例：檩条是一种木制构件，通常用于支撑建筑物的屋顶、墙壁等部分。
在欧洲，檩条的标准规格一般是根据欧洲标准（EN）来制定的。
根据欧洲标准，檩条的尺寸、强度等参数都有相应的计算方法和要求。
下面我们就来看一个关于檩条欧标计算的案例。
假设某个建筑项目需要使用一根长度为5米的檩条来支撑屋顶，屋顶的重量为1000公斤，风载荷为500公斤。
根据欧洲标准，我们需要计算檩条的截面尺寸和材质是否符合承受这些荷载的要求。
我们需要确定檩条的尺寸。
根据欧洲标准，檩条的承载能力主要取决于其截面积和截面形状。
我们可以通过以下公式来计算檩条的截面积：A = W/S_{max}A表示檩条的截面积，W表示总荷载，S_{max}表示檩条截面的允许应力。
根据欧洲标准，一般来说檩条的允许弯曲应力为150N/mm²。
将具体数值代入公式，我们得到：A = (1000+500)/150 = 8.33 mm²檩条的截面积需要至少为8.33 mm²。
根据常见的檩条尺寸规格，我们可以选择一根宽10mm，高10mm的矩形截面的檩条。
接下来，我们需要确定檩条的材质。
根据欧洲标准，檩条的材质应具有足够的强度来承受荷载。
一般来说，木材是常见的檩条材质之一。
我们可以通过以下公式来计算檩条的强度：R = \frac{M}{W_{max}}M = bh^2/6 = 10*10^2/6 = 166.67 mm^3R = 166.67/15 = 11.11 N/mm我们可以确定选择常见木材作为檩条的材质是符合要求的。
通过以上的檩条欧标计算案例，我们可以得出结论：选择一根10mm * 10mm截面的木制檩条是符合承受1000公斤屋顶重量和500公斤风载荷的要求的。
选择木材作为檩条的材质也是符合要求的。
在建筑设计中，正确地进行檩条的欧标计算是非常重要的，可以保证建筑物的结构安全可靠。
第二篇示例：檩条是建筑中的一个重要结构部件，它位于建筑物的屋顶框架之上，起到支撑屋顶覆盖材料的作用。
檩条计算
第二章屋面檩条受力计算受力计算总则1．设计依据（1）甲方提出的要求：南京龙江体育中心建设经营管理有限公司提供的“招标文件”及“招标质疑回复”（2）有关的规范规程：《金属屋面工程技术规范》（JGJ102-96）《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）《冷弯薄壁钢结构技术规程》（GBJ18-87）《连续热镀锌薄板和钢带》（GB2518-88）《低合金高强度结构钢》(GB1597)《压型金属板设计与施工规程》（YBJ216-88）《建筑结构荷载规范》（GB50009-2001）《钢结构设计规范》（GBJ17-88）《建筑抗震设计规范》（GB50011-2001）《钢结构施工及验收规范》（GB50205-2001）《建筑设计防火规范》（GBJ16-87）（2001版）《碳素结构钢》（GB/T700）《优质碳素结构钢》（GB/T699）《建筑结构可靠度设计统一标准》（GB50068-2001）《紧固件螺栓和螺钉》（GB/T5277）2．设计荷载：（1）恒载：屋面板（含避雷系统、保温棉、支座等）自重：0.3 kN/m2（2）活载(根据规范)：0.5 kN/m2（3）雪荷载：0.65kN/m2（4）风荷载：基本风压：0.45kN/m2高度变化系数：μz=1.184（h≈17m）（指廊）μz=1.084（h≈13m）（连廊）风载体型系数：随坡度而变（5）结构重要性系数：1.13．设计原则：（1）结构要求：首先满足建筑、结构使用功能要求。
（2）功能要求:考虑结构经济、合理，安全可靠。
（3）结构设计理论：按承载力极限状态和正常使用极限状态设计截面。
（4）结构计算模型：只考虑檩条承受屋面竖向荷载、水平荷载，强度和挠度只按受弯构件计算；考虑温度和地震效应的影响，檩条用螺栓连接，有利于抗震和消除温度变形的不利影响，檩条按弹性两跨连续梁模型截面全部有效设计计算，在按薄壁构件验算其截面有效性。
4.设计所采用计算方法及公式:（1）荷载组合:a．当活荷载＜雪荷载时: 恒荷载＋雪荷载当活荷载＞雪荷载时: 恒荷载＋活荷载b．考虑风荷载最不利组合: 恒荷载＋风荷载c．考虑检修荷载组合：恒荷载＋检修荷载（2）内力分析:按弹性理论分析，在均布荷载作用下跨中弯矩最大，检修荷考虑均布荷载作用下檩条计算平面内弯矩按下式计算：集中荷载作用下檩条计算平面内弯矩按下式计算：（3）截面验算: 按下式验算强度：（屋面能阻止檩条侧向失稳） 风吸力作用下檩条下翼缘受压稳定性按下式验算：局部稳定按下式验算板件宽厚比： 腹板（①区）：250≤th（450钢） 翼缘（②区）：考虑坡度影响，对卷边槽形（Z 型）冷弯型钢按非均匀受压一边支承一边卷边计算有效宽厚比。
120檩条计算书
工程墙(屋)面檩条计算一、已知条件:1.恒载标准值为:qD=.12KN/m22.活载标准值为:qL=.5KN/m23.雪荷载标准值为:qS=.4KN/m24.积灰荷载标准值为:qA=0KN/m25.施工荷载标准值为:Q=0KN6.风压标准值为:qW=.6KN/m27.风压高度变化系数为:μz=18.风压体形系数为:μs=-.59.屋面坡度为:α＝3.43度10.檩条计算长度为:L=3.5m11.檩条间距为:a=1.2m12.跨中拉条数量为:n=0根13.檩条抗拉强度设计值为:fy=215MPa14.檩条抗剪强度设计值为:fv=125MPa15.檩条弹性模量为:E=206000MPa16.檩条规格:C100X50X20X2.517.檩条截面特性为:A=548.17mm2z0=18.75mmIx=851417mm4Iy=195283mm4It=1142mm4Iω=521156465mm6d=27.56mme0=46.31mmUy=7545572mm518.计算规范:门式钢架轻型房屋钢结构技术规程CECS102:9819.风荷载调整系数fcw=1.1二、线荷载设计值计算A.荷载组合一<1.2恒+1.4活+1.4雪>1.恒载设计值为:q0=1.2*qD*a=1.2*.12*1.2=.1728KN/m2.活载设计值为:q1=1.4*qL*a=1.4*.5*1.2=.84KN/m3.雪载设计值为:q2=1.4*qS*a=1.4*.4*1.2=.672KN/m荷载组合一线荷载设计值为:qA=q0+q1+q2=.1728+.84+.672=1.6848KN/mx方向线荷载设计值为:qx=qA*sin(α)=1.6848*sin(3.43)=.09KN/my方向线荷载设计值为:qy=qA*cos(α)=1.6848*cos(3.43)=1.68KN/mB.荷载组合二<1.2恒+1.4活+1.4积灰>1.恒载设计值为:q0=1.2*qD*a=1.2*.12*1.2=.1728KN/m2.活载设计值为:q1=1.4*qL*a=1.4*.5*1.2=.84KN/m3.积灰载设计值为:q2=1.4*qS*a=1.4*0*1.2=0KN/m荷载组合二线荷载设计值为:qB=q0+q1+q2=.1728+.84+0=1.0128KN/mx方向线荷载设计值为:qx=qB*sin(α)=1.0128*sin(3.43)=.05KN/my方向线荷载设计值为:qy=qB*cos(α)=1.0128*cos(3.43)=1.01KN/mC.荷载组合三<1.0恒+1.4风>1.恒载设计值为:q0=1.0*qD*a=1.0*.12*1.2=.144KN/m2.风荷载设计值为:q1=1.4*qW*μs*fcw*a=1.4*.6*(-.5)*1.1*1.2=-.5544KN/m(负号表示垂直屋面向上吸力)荷载组合三线荷载设计值为:x方向线荷载设计值为:qx=q0*sin(α)=.144*sin(3.43)=0KN/my方向线荷载设计值为:qy=q0*cos(α)+q1=.144*cos(3.43)+(-.5544)=-.42KN/mD.荷载组合四<1.2恒+0.85(1.4活+1.4雪+1.4风)>1.恒载设计值为:q0=1.2*qD*a=1.2*.12*1.2=.1728KN/m2.活载设计值为:q1=0.85*1.4*qL*a=0.85*1.4*.5*1.2=.714KN/m3.雪荷载设计值为:q2=0.85*1.4*qS*a=0.85*1.4*.4*1.2=.5712KN/m4.风荷载设计值为:q3=0.85*1.4*qW*μs*μz*fcw*a=0.85*1.4*.6*(-.5)*1*1.1*1.2=-.47124KN/m(负号表示垂直屋面向上吸力)荷载组合四线荷载设计值为:x方向线荷载设计值为:qx=(q0+q1+q2)*sin(α)=(.1728+.714+.5712)*sin(3.43)=.08KN/ my方向线荷载设计值为:qy=(q0+q1+q2)*cos(α)+q3=(.1728+.714+.5712)*cos(3.43)+(-. 47124)=.98KN/mE.荷载组合五<1.2恒+0.85(1.4活+1.4积灰+1.4风)>1.恒载设计值为:q0=1.2*qD*a=1.2*.12*1.2=.1728KN/m2.活载设计值为:q1=0.85*1.4*qL*a=0.85*1.4*.5*1.2=.714KN/m3.积灰荷载设计值为:q2=0.85*1.4*qA*a=0.85*1.4*0*1.2=0KN/m4.风荷载设计值为:q3=0.85*1.4*qW*μs*μz*fcw*a=0.85*1.4*.6*(-.5)*1*1.1*1.2=-.47124KN/m(负号表示垂直屋面向上吸力)荷载组合五线荷载设计值为:x方向线荷载设计值为:qx=(q0+q1+q2)*sin(α)=(.1728+.714+0)*sin(3.43)=.05KN/m y方向线荷载设计值为:qy=(q0+q1+q2)*cos(α)+q3=(.1728+.714+0)*cos(3.43)+(-.47124)=.41KN/mF.荷载组合六<1.2恒+1.4活+1.4施工荷载>1.恒载设计值为:q0=1.2*qD*a=1.2*.12*1.2=.1728KN/m2.活载设计值为:q1=1.4*qL*a=1.4*.5*1.2=.84KN/m3.施工荷载设计值为:Q=1.4*Qc=1.4*0=0KN荷载组合六线荷载设计值为:qE=q0+q1=.1728+.84=1.0128KN/mx方向线荷载设计值为:qx=qE*sin(α)=1.0128*sin(3.43)=.05KN/my方向线荷载设计值为:qy=qE*cos(α)=1.0128*cos(3.43)=1.01KN/m 跨中集中荷载设计值为:Q＝0KN三、檩条强度计算因为荷载组合一设计值大于等于组合二、三、四、五、六设计值,因此选取组合一进行强度计算<一>荷载组合一强度计算强轴弯矩设计值为:Mx=qy*L^2/8=1.68*3.5^2/8=2.57KN.m弱轴弯矩设计值为:My=qx*L^2/8=.09*3.5^2/8=.13KN.m1.檩条上翼缘为一边支撑一边卷边非均匀受压板件，计算板端点7、8处应力(压应力为正值，拉应力为负值):A.点7处应力为:σ7=mx/ix*h/2-my/iy*x0=2570000/851417*100/2-130000/195283*17.25=139.44MPaB.点8处应力为:σ8=mx/ix*h/2+my/iy*(b-x0)=2570000/851417*100/2+130000/1952 83*(50-17.25)=172.72MPa截面边缘正应力比值β=σ7/σ8＝139.44/172.72=.807kσ=16/(sqrt((1+β)^2+0.112*(1-β^2))^0.5+(1+β))＝4.414λp=b/(t*28.1*kσ^0.5*(235/fy)^0.5)＝.324因为λp<=0.8,ρ=1.000截面全部受压,be=ρ*bw=1*50=50be11=2*be/(5-β)=2*50/(5-.807)=23.84be12= be-be11=50-26.14=26.15be11+be12=23.84+26.15=49.98>=b=50并且σ7<σ8<fy=215MPa上翼缘满足强度要求!2.檩条下翼缘为一边支撑一边卷边受拉板件，计算板端点3、4处应力(压应力为正值，拉应力为负值):A.点3处应力为:σ3=-mx/ix*h/2+my/iy*(b-x0)=-2570000/851417*100/2+130000/19 5283*(50-17.25)=-129.13MPaB.点4处应力为:σ4=-mx/ix*h/2-my/iy*x0=-2570000/851417*100/2-130000/195283 *17.25=-162.41MPa檩条下翼缘最大应力σ4<=fy=215MPa,下翼缘满足要求!3.檩条腹板为两边支撑非均匀受压板件，板端点4、7处应力(压应力为正值，拉应力为负值):A.点4处应力为:σ4=-mx/ix*h/2+my/iy*z0=2570000/851417*100/2+130000/195283*18.75=-162.41MPaB.点7处应力为:σ7=mx/ix*h/2-my/iy*z0=2570000/851417*100/2-130000/195283*1 8.75=139.44MPa截面边缘正应力比值β=σ7/σ4＝139.44/-162.41=-.859kσ=16/(sqrt((1+β)^2+0.112*(1-β^2))^0.5+(1+β))＝44.089λp=b/(t*28.1*kσ^0.5*(235/fy)^0.5)＝.205因为λp<=0.8,ρ=1.000截面部分受压,he=ρ*hc=1*46.19=46.19he1=0.6*he+h-hc=.6*46.19+100-46.19=18.47 he2=0.4*he=.4*46.19=81.51he1+he2=18.47+81.51=99.98>=h=100并且σ3<σ4<fy=215MPa腹板缘满足强度要求!该荷载组合满足工程强度要求!四、檩条稳定计算因为屋面板能阻止檩条的侧向失稳,因此荷载组合一及二不必计算满足稳定要求![因为荷载组合三设计值大于等于荷载组合四、五设计值,因此选载组合三进行檩条稳定计算]<二>荷载组合三稳定计算檩条跨间无侧向支撑点的稳定计算参数为:ζ1=1.13; ζ2=0.46; ζ3=0.53檩条侧向计算长度为L0=μb*L=1*3500=3500mm檩条弯矩作用平面外的长细比λy=L0/Sqr(Iy/A)=3500/Sqr(195283/548.17)=185.4βx=Uy/(2*Iy)-e0=7545572/(2*195283)-46.31=-27ζ=4*Iω/(h^2*Iy)+0.156*It/Iy*(L0/h)^2=4*521156465/(100^2*195283) +0.156*1142/195283*(3500/100)^2=2.185η=2*(-ζ2*e0+ζ3*βx)/h=2*(-.46*46.31+.53*-27)/100=-.713ψb=4320*A*h*ζ1/(λy^2*Ix)*h/2*(Sqr(η^2+ζ)+η)*(235/fy)=4320*548.17*100*1.13/(185.4^2*851417)*100/2*(Sqr(-.713^2 +2.185)+-.713)*(235/215)=.464最大应力为σ3=-mx*h/(2*ψb * ix)+my/iy*(b-x0)＝--650000*100/(2*.464*851417)+0/195283*(50-17.251160226748 3)=82.26<=fy本荷载组合满足檩条稳定要求!五、檩条构造以及变形计算<一>长细比计算强轴平面内计算长度为Lx=3500mm强轴平面外计算长度为Ly=1*3500=3500mm檩条弯矩作用平面内的长细比λx=Lx/Sqr(Ix/A)=3500/Sqr(851417/548.17)=88.8<=[220],满足要求!檩条弯矩作用平面外的长细比λy=Ly/Sqr(Iy/A)=3500/Sqr(195283/548.17)=185.43<=[220],满足要求!<二>在恒载、活载、雪载作用下的变形计算线荷载标准值为:qk=(qD+qL+qS)*a*cos(α)=(.12+.5+.4)*1.2*cos(3.43)=1.22KN/ mf=5*qk*L^4/(384*E*Ix)=5*1220*3500^4/(384*206000*851417)=1 3.59mmf/L=13.59/3500=1/257.5<=1/240,挠度满足要求!<三>在恒载、风载作用下的变形计算线荷载标准值为:qk=qD*a*cos(α)+μs*μz*qW*a=.12*1.2*cos(3.43)-.5*1*.6*1.2=-.22KN/mf=5*qk*L^4/(384*E*Ix)=5*-220*3500^4/(384*206000*851417)=-2.46mmf/L=-2.46/3500=1/1428.1<=1/240,挠度满足要求!。
檩条计算方法
=====设计依据====== 建筑结构荷载规范(GB 50009--2001)冷弯薄壁型钢结构技术规范(GB 50018-2002)门式刚架轻型房屋钢结构技术规程(CECS102:2002) =====设计数据======屋面坡度(度):5.711檩条跨度(m):6.000檩条间距(m):1.500设计规范:xx架规程CECS102:2002风吸力下翼缘受压稳定验算：按附录E验算檩条形式:卷边槽形冷弯型钢C220X75X20X2.0钢材钢号：Q235钢拉条设置:设置两道拉条拉条作用:能约束檩条xx净截面系数:0.850檩条仅支承压型钢板屋面(承受活荷载或雪荷载),挠度限值为屋面板为两跨或两跨以上面板屋面板能阻止檩条侧向失稳构造不能保证风吸力作用下翼缘受压的稳定性每米宽度屋面板的惯性矩(m4):0.2000E-06建筑类型:封闭式建筑分区:中间区基本风压:0.400风荷载高度变化系数:1.000风荷载体型系数:-1.160风荷载标准值(kN/m2):-0.464屋面自重标准值(kN/m2):0.300活荷载标准值(kN/m2):0.500雪荷载标准值(kN/m2):0.300积灰荷载标准值(kN/m2):0.000检修荷载标准值(kN):1.000=====截面及材料特性======檩条形式:卷边槽形冷弯型钢C220X75X20X2.0b =75.000h =220.000c =20.000t =2.000A =0.7870E-03Ix =0.5744E-05Iy =0.5688E-06It =0.1049E-08Iw =0.5314E-08Wx1 =0.5222E-04Wx2 =0.5222E-04Wy1 =0.2735E-04Wy2 =0.1050E-04钢材钢号：Q235钢屈服强度fy=235.000强度设计值f=205.000考虑冷弯效应强度f'=214.336----------------------------------------------------------------------------- =====截面验算======-----------------------------------------------|1.2xx载+1.4(活载+0.9积灰)组合|----------------------------------------------- 弯矩设计值(kN.m):Mx =7.451弯矩设计值(kN.m):My =0.017有效截面计算结果:Ae =0.7199E-03Iex =0.5167E-05Iey =0.5506E-06Wex1 =0.4378E-04Wex2 =0.4378E-04Wex3 =0.5067E-04Wex4 =0.5067E-04Wey1 =0.2591E-04Wey2 =0.1024E-04Wey3 =0.2591E-04Wey4 =0.1024E-04截面强度(N/mm2) : σmax =200.987 <=205.000-----------------------------|1.0xx载+1.4风载(吸力)组合|-----------------------------弯矩设计值(kN.m):Mxw =-2.093弯矩设计值(kN.m):Myw =0.005有效截面计算结果:全截面有效。
钢结构檩条如何计算？
钢结构檩条如何计算？★檁条的截面形式★实腹式檁条的截面形式●实腹式冷弯薄壁型钢截面在工程中的应用很普遍。
其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。
●直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。
斜卷边Z形钢存放时可叠层堆放，占地少。
做成连续梁檩条时，构造上也很简单。
★檩条的荷载和荷载组合● 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；● 1.2×永久荷载+1.4×施工检修集中荷载换算值。
当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：● 1.0×永久荷载+1.4×风吸力荷载。
★檩条的内力分析●设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。
●在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。
● C型檩条在荷载作用下计算简图如下：● Z型檩条在荷载作用下计算简图如下：★檩条的内力计算★檩条的截面验算—强度、整体稳定、变形强度计算—按双向受弯构件计算当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：截面1.2.3.4点正应力计算公式如下：★整体稳定计算当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：★变形计算实腹式檩条应验算垂直于屋面方向的挠度。
对卷边槽形截面的两端简支檩条：对Z形截面的两端简支檩条：★容许挠度[v]按下表取值★檁条的构造要求●当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。
当檩条跨度大6m 时，应在檩条跨度三分点处各设置一道拉条。
●拉条的作用是防止檩条侧向变形和扭转并且提供x轴方向的中间支点。
此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。
★拉条和撑杆的布置●当风吸力超过屋面永久荷载时，横向力的指向相反。
