开关整定值计算
电气开关电流整定值计算记录
计算内容、步骤及结果1、在用的电气开关(1)、真空馈电开关：QBZ-2X80SF/1140 (660) 一台(2)真空馈电开关：KBZ-400 /1140 (660) 一台(3)真空馈电开关：KBZ-630 /1140 (660) 一台(4)、真空电磁启动器：QBZ-200/1140 (660) 一台(5)、真空电磁启动器：QBZT202240 (660) 二台(6)、真空馈电开关：KBZ-400 /1140 (660) 一台(7)真空电磁启动器：QBZT20 /1140 (660) 二台2、在用设施(1) 一号馈电总负荷为22KW (最大负荷22KW电机)(2) 二号馈电总负荷为37KW (最大负荷37KW电机)(3) 三号馈电总负荷为160KW (最大负荷160KW电机)(4) 四号电磁总负荷为HOKW (最大负荷HOKW电机)(5) 六号电磁总负荷为28KW (最大负荷28KW电机)(6) 五号馈电总负荷为55KW (最大负荷55KW电机)(7) 六号电磁总负荷为IlOKW (最大负荷HOKW电机)3、用电设施的额定电流依据公式：L = Ie=Pe/ ( Λ∕3Ue cosΦ )cosΦ:功率因数(一般取0.8)(1)一号馈电：22X1000/1. 732X690×0. 8=23A 最大负荷电流：22X1000/1. 732X690×0. 8=23Λ(2)一号馈电：37×1000∕l. 732×690×0. 8=38. 7A 最大负荷电流：37×1000∕l. 732×690×0. 8=38. 7Λ(3)一号馈电：160× 1000/1. 732X690×0. 8=167. 3A 最大负荷电流：160X 1000/1. 732×690×0. 8=167. 3A(4)一号电磁：110X1000/1. 732×690×0. 8=115A最大负荷电流：110X1000/1. 732X690X0. 8=115A(5)一号电磁：28× 1000/1. 732×690×0. 8=29. 2Λ 最大负荷电流：28X1000/1. 732X690×0. 8=29. 2A(6)一号馈电：55×1000∕l. 732×690×0. 8=57. 5Λ 最大负荷电流：55×1000∕l. 732×690×0. 8=57. 5Λ4、计算用电设施启动电流：求：L Q=?采用公式：LU (8~10) Ie 取系数为8(1)一号馈电最大负荷启动电流：I⅛ι=8L =8×47.8A =184. IA(2) 一号馈电最大负荷启动电流：I B<J I=8L =8×38. 7Λ =309. 6Λ(3)一号馈电最大负荷启动电流：I⅛ι=8L =8×167. 3A =1338. 9A=57. 5/1. 15=66. IA取整定值：70A6、用电设施的短路电流整定值(1)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：26.4X8=211. 2A取整定值：20OA(2)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：44.5X8=356A取整定值:40OA(3)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：192.3X8=1538. 4A取整定值：16OoA(4)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：132.2X8=1057A取整定值：11OoA(5)依据公式：∕rfl =Z tl-X1额定电流倍数取值8短路整定值计算：33.5X8=268A取整定值：300A(6)依据公式：Z rfl=Z tl-X1额定电流倍数取值8短路整定值计算：66.1X8=528. 8A取整定值：550A短路电流计算(1)KBZ-2X80SF/1140 (660)电缆SOmm?实际长度为200m,折算系数为0.61,折算后长度为134m,经查表得I(2)d=2386A°T<2> = ______ __________d√7¾)2÷ <∑X)2依据公式WX=X*+Xι∕KM+Xb+X20.1368=0. 0856+0. 05120.02174 =0. 0095+0. 01224690经校验整定符合要求。
电气开关电流整定值计算
=24／2.3
=10.4A
取整定值：30A
4、综合保护整定值：30A
使用地点
计算内容、步骤及结果
整定值
采
煤
工
作
面
1、在用的电气开关
（1）、电源总切：QBZ-200/1140 (660、380)一台
（2）、皮带、溜子开关：QBZ-80/660（380）二台
2、在用设备
（1）、DTS-50/30KW皮带输送机一台
（3）三号馈电：Ie1=1.2×165=198A(最大负荷电流90A）
（4)四号馈电：Ie1=1.2×170=204A（最大负荷电流36A）
（5）照明综保、信号综保：Ie1=1.2×8=9.6A
4、计算用电设备启动电流：
求：IeQ=？
利用公式：IeQ=（4~8）Ie取系数为5
分别的得到：
（1）一号馈电最大负荷启动电流：IEq1=5Ie=5×48=240A
电气开关电流整定值计算记录
使用地点
计算内容、步骤及结果
整ቤተ መጻሕፍቲ ባይዱ值
井
下
变
电
所
1、在用的电气开关
（1）、真空馈电开关：KBZ-400四台
（2）、真空电磁启动器：QBZ-80/660（380）一台
（3）、干式变压器：KBSG-T-500/6二台
(4)、真空馈电总开关：KBZ-630二台
2、在用设备
（1）一号馈电总负荷为150KW（最大负荷40KW电机）
（5）、计算变电所照明综保、信号综保QBZ-80/660（380）电流整定值：
根据公式①得：IZ5=10.4A取整定值：20A
（6）、计算变电所真空馈电总开关：KBZ-630电流整定值：
电气开关电流整定值计算
电气开关整定值低防开关整定计算一、过流保护：1、整定原则:过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。
如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。
低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。
（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。
2、计算公式（额定电流Ie）Ie=Pe/（Ue cosФ）Pe：额定功率（W）Ue：额定电压（690V）cosФ：功率因数（一般取0.8）注：BKD1-400型低防开关过流整定范围（40-400A）BKD16-400型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400型1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。
总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。
选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。
2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。
被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。
3、计算公式：（1）变压器阻抗：Zb（6000）=Ud%×Ue2/SeUd%：变压器阻抗电压Ue ：变压器额定电压（6000V）Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）（3）被保护线路的阻抗电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km）电阻：RL=L/DS＋RhL：线路长度（米）S：导线截面积（毫米2）D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6）Rh：短路点电弧电阻，取0.01欧电缆的阻抗ZL＝所以总阻抗Z总＝Zb（690）＋ZL（4）两相短路电流计算I短＝Ue（690）/2Z总（二）BKD1-400型1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。

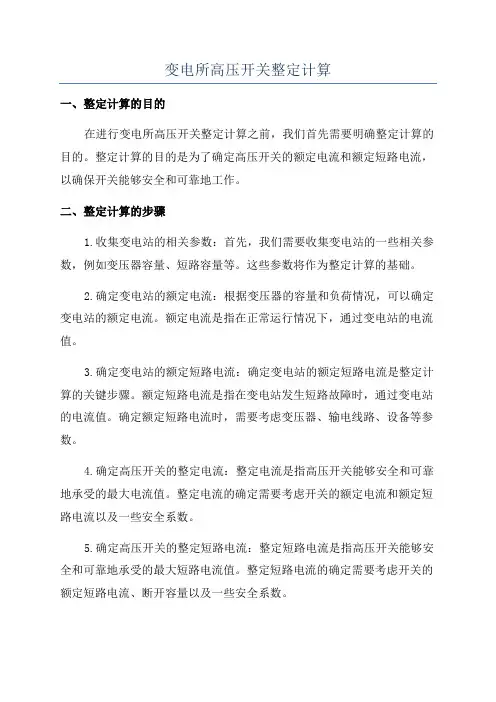

变电所高压开关整定计算
变电所高压开关整定计算一、整定计算的目的在进行变电所高压开关整定计算之前，我们首先需要明确整定计算的目的。
整定计算的目的是为了确定高压开关的额定电流和额定短路电流，以确保开关能够安全和可靠地工作。
二、整定计算的步骤1.收集变电站的相关参数：首先，我们需要收集变电站的一些相关参数，例如变压器容量、短路容量等。
这些参数将作为整定计算的基础。
2.确定变电站的额定电流：根据变压器的容量和负荷情况，可以确定变电站的额定电流。
额定电流是指在正常运行情况下，通过变电站的电流值。
3.确定变电站的额定短路电流：确定变电站的额定短路电流是整定计算的关键步骤。
额定短路电流是指在变电站发生短路故障时，通过变电站的电流值。
确定额定短路电流时，需要考虑变压器、输电线路、设备等参数。
4.确定高压开关的整定电流：整定电流是指高压开关能够安全和可靠地承受的最大电流值。
整定电流的确定需要考虑开关的额定电流和额定短路电流以及一些安全系数。
5.确定高压开关的整定短路电流：整定短路电流是指高压开关能够安全和可靠地承受的最大短路电流值。
整定短路电流的确定需要考虑开关的额定短路电流、断开容量以及一些安全系数。
6.验证整定结果：确定高压开关的整定电流和整定短路电流后，需要进行验证。
验证主要包括计算高压开关的短路电流、计算高压开关的热稳定时间等。
验证的目的是确保整定结果的合理性和可靠性。
三、整定计算的关键参数在变电所高压开关整定计算中，有一些关键参数需要特别注意。
1.变压器容量：变压器容量是整定计算的基础参数之一、它直接影响到变电站的额定电流和额定短路电流。
变压器容量一般由设计人员根据实际情况确定。
2.短路容量：短路容量是指变电站在发生短路故障时，通过变电站的电流值。
短路容量的确定需要考虑变压器、输电线路、设备等参数。
3.安全系数：在整定计算中，需要考虑一些安全系数，以保证高压开关能够安全和可靠地工作。
这些安全系数包括接触系数、热稳定时间系数等。
开关整定值计算知识讲解
开关整定值计算供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140馈电开关所带负荷为：12CM15-10D连续采煤机、4A00-1637-WT型锚杆机，10SC32-48BXVC-4型梭车。
（1）、连续采煤机各台电机及功率：两台截割电机 2*170=340KW；二台收集、运输电动机 2*45=90KW；两台牵引电动机 2*26=52KW；一台液压泵电动机 1*52=52KW；一台除尘电动机 1*19=19KW；合计总功率：553KW。
（2）、锚杆机各台电机及功率：两台泵电机： 2*45=90KW；（3）、梭车各台电机及功率：一台液压泵电动机 1*15=15KW；两台牵引电动机 2*37=74KW；一台运输电动机 1*19=19KW；合计总功率：108KW。
1.1、各设备工作时总的额定长期工作电流：∑I e=∑P e/ √3U e cos∮(计算中cos∮值均取0.75)∑I e=751/1.73*1.14*0.75≈507.1A经计算，∑I e≈507.1（A），按开关过流热元件整定值≥I e来选取整定值.则热元件整定值取510A。
短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。
最大一台电机（煤机截割电机）起动电流：I Q =6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈688.79A∑I e=∑P e/ √3U e cos∮=581/1.732*1.14*0.75≈392.3A 其它电机额定工作电流和为392.3(A)I Q +∑Ie=1081.12A则KBZ-640/1140馈电开关短路脱扣电流的整定值取1100A。
2 、QCZ83-80 30KW局部通风机控制开关的整定计算：同样控制的风机共计二台。
（1）、额定长时工作电流I e =Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的2.5倍选择。

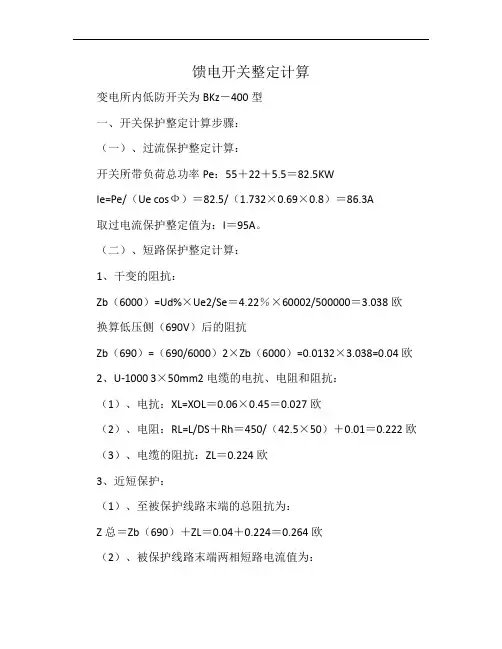

馈电开关整定计算
馈电开关整定计算变电所内低防开关为BKz－400型一、开关保护整定计算步骤：（一）、过流保护整定计算：开关所带负荷总功率Pe：55＋22＋5.5＝82.5KWIe=Pe/（Ue cosФ）＝82.5/（1.732×0.69×0.8）＝86.3A取过电流保护整定值为：I＝95A。
（二）、短路保护整定计算：1、干变的阻抗：Zb（6000）=Ud%×Ue2/Se＝4.22％×60002/500000＝3.038欧换算低压侧（690V）后的阻抗Zb（690）=（690/6000）2×Zb（6000）=0.0132×3.038=0.04欧2、U-1000 3×50mm2电缆的电抗、电阻和阻抗：（1）、电抗：XL=XOL＝0.06×0.45＝0.027欧（2）、电阻：RL=L/DS＋Rh＝450/（42.5×50）＋0.01＝0.222欧（3）、电缆的阻抗：ZL＝0.224欧3、近短保护：（1）、至被保护线路末端的总阻抗为：Z总＝Zb（690）＋ZL＝0.04＋0.224＝0.264欧（2）、被保护线路末端两相短路电流值为：I短＝Ue（690）/2Z总＝690/（2×0.264）＝1307A近短保护定值可取：I近短＝1000A灵敏度校验：I短/ I近短=1307/1000=1.3≥1.2，满足灵敏度要求。
4、远短保护：（1）、55KW绞车的额定电流为：Ie1= Pe1/（Ue cosФ）＝55/（1.732×0.69×0.8）＝57.5A（2）、22KW排沙泵的额定电流为：Ie2= Pe2/（Ue cosФ）＝22/（1.732×0.69×0.8）＝23A（3）、5.5KW喷浆机的额定电流为：Ie3= Pe3/（Ue cosФ）＝5.5/（1.732×0.69×0.8）＝5.8A（4）、I总＝7Ie1＋Ie2＋Ie3＝7×57.5＋23＋5.8＝431.3A远短保护定值可取：I远短＝600A灵敏度校验：I短/ I远短=1307/600=2.1≥1.5，满足灵敏度要求。
开关整定
工作面供电系统一 、整定计算1、 800干变高压侧1--2＃PBJ-150/10Y 型高压配电箱过流整定1）反时限过负荷动作电流按保护变压器的一次侧额定电流整定N I I 1=PN I 1 ——变压器一次侧额定电流A 2.46103800=⨯；取40A2)动作时间:t> t stt ——继电器动作时间；t st ——电动机的启动时间,一般取3~6s ； 取10s,可躲开综掘机启动电流。
3）速断保护动作电流)(*4.12.1∑+-=I N NST T RE OPK I I K KI N ·st ——启动电流最大的一台或几台（同时启动时）电动机的额定启动电流，即一台160综掘机的额定启动电流697AΣI N ——其余电器设备的额定电流之和,58AK RE ——返回系数，瞬时动作取1；T K ——变压器变比 10000/1200V ：K RE =8.3I OPK = A 1661321473256.06.50.671603.813.1=++⨯+⨯⨯⨯）（（ ；取4倍 2、315干变高压侧1--3＃ PBJ-100/10Y 型高压配电箱过流整定 1）反时限过负荷动作电流按保护变压器的一次侧额定电流整定N I I 1=PN I 1 ——变压器一次侧额定电流A 2.18103315=⨯；取15A2)动作时间:t> t stt ——继电器动作时间；t st ——电动机的启动时间,一般取3~6s ； 取8s,可躲开局部通风机启动电流。
3）速断保护动作电流 A NNSTTREOPK7.22)2230(7.05.615.130(693/1000013.1)(4.12.1=+⨯+⨯⨯⨯=I +I K ⨯K -=I∑ ；2倍3、 总进线1--4＃ 1--5＃ PBG-150/10Y 型高压配电箱过流整定1）反时限过负荷动作电流按保护变压器的一次侧额定电流整定 I Z =40+15=55A 2)动作时间:取10s,可躲开综掘机启动电流。
馈电开关整定值计算与设置
馈电开关整定值计算与设置
《煤矿安全规程》第四百五十一条规定：井下由采区变电所、移动变电站、或者配电点引出的馈电线上，必须具有短路、过负荷和漏电保护。
一、过载保护
第一，确定负荷电流。
负荷电流的确定可以通过计算获得。
例如，一台馈电开关所带的负荷有1台55kW钻车，1台18.5kW的水泵和一台5.5kW的喷浆机，电源电压为1140V，那么其额定电流和为：
（55+18.5+5.5）×0.65=51.35（A）
说明：1140V电压等级，每1KW需要的电流是0.65A，660V电压等级，每1KW 需要的电流是1.15A。
第二，确定过电流整定值
根据负荷电流，可以取其过电流值为55A。
过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140（660）馈电开关简介》。
二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外，其余用电设备的额定电流之和。
第一，计算短路保护动作电流。
以过载保护中所讲例子为例，那么短路保护动作电流为：
55×0.65×5+（18.5+5.5）×0.65=194.35（A）
说明：馈电最大起动电流计算时，必须取最大负荷的起动电流与其它负荷额定电流的和，起动电流一般为额定电流的5～6倍。
第二，确定短路整定倍数。
短路电流值的整定倍数为：短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。
第三，确定短路整定值
短路整定值为：过流整定值×短路整定倍数=55×6=330（A）。
高压开关整定计算
高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A （1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A)过流延时取0.6S CT=300/5= 60 295/60=4.9 根据井下设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885ACT=300/5=60 885/60=14.75（A）为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=39.9(A) 取40A过流延时取0.5S CT=50/5=10 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 整定为8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A50/5=10 240/10=24（A）为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.7=36.8(A) 取37A CT=50/5=5 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×37=185A CT=50/5 185/10=18.5 根据设备实际情况，整定值取20A6、名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×333=399.6(A) 取400A CT=400/5=80 400/80=5 整定为5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KV A变压器Ie=60. 6A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×60.6=78.78(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 取40A过流延时取0.55 CT=50/5 40/10=4 根据设备实际情况，整定值取4.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200A 50/5=10 200/10=20 整定值取20A10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×227=295(A) CT=300/5=60 295/60=4.9 根据设备实际情况，整定值取5.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×295=885A300/5=60 885/60=14.75（A）为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125 编号：1615 额定电流400A Ie=333A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×333=400(A)过流延时取0.75 CT=400/5=80 400/80=5 整定值取5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×400=1200A400/5=80 1200/80=15（A）为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号：1639 所带负荷320KW Ie=30.8A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.7=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5A 整定值取6.5A2、名称：高压开关规格型号：GG-1A改编号：1640 所带负荷320KW Ie=30.7A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×40=128A 取130A CT=100/5=20 130/20=6.5 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261 编号：1632 所带负荷360KW Ie=34.6A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×34.6=44.9(A) 取45A CT=75/5=15 45/15=3 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×45=135（A）CT=75/5=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261 编号：1633 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG 编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 20/8=2.5 整定值取2.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG 编号：1635 所带负荷320KW Ie=30.8A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.8=40.04(A) 取40A CT=75/5=15 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×40=120A CT=75/5=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG 编号：1636 所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A6、名称：高压开关规格型号：KYGG 编号：1637 控2号风级二级所带负荷160KW Ie=15.3A CT为40/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×15.3=19..89(A) 取20A CT=40/5=8 整定值取2.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.8×20=96A CT=40/5=8 96/8=12 速断整定值取12A-204水平1、名称：高压开关规格型号：KGS1 编号：1647 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520水平所带负荷1870KW Ie=180A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A)过流延时取6S CT=300/5 整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×216=907.2A300/5=60 907.2/60=15.12（A）速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×252=302(A) 过流延时取3S CT=300/5=60 302/60=5.03为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：=3×302=906ACT=300/5=60 906/60=15.1 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×30.3=39.39(A) 取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=50/5=10 200/10=20（A）根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03 编号：1621 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：45A 时限为6S6、名称：高压开关规格型号：KYGG-04 编号：1624 备用开关（1）过负荷保护整定值为：5A（2）速断整定值为：10A 时限为6S7、名称：高压开关规格型号：KYGG-03 编号：1622 CT=75/5 Ie=36.6A 控-204 2#400KV A变压器所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×36.6=44(A)CT=75/5=15 44/15=2.9A 根据设备实际情况，整定值取2A（2）速断整定值为：=3.4×44=149.6A 取150ACT=75/5=15 150/15=10（A ） 整定值取10A（3）灵敏度系数校验4.344150min ==Iz Id >1.28、名称：高压开关 规格型号：KYGG-03 编号：1623 CT=400/5 Ie=192A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×192=230.4(A) 取230ACT=400/5=80 230/80=2.88 为避免出现越级跳闸，整定值取2.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.2×230=736ACT=400/5=80 736/80=9.2（A ） 整定值 取9A（3）灵敏度系数校验3230690min ==Iz Id >1.29、名称：高压开关 规格型号：KYGG-03 编号：1626 CT=75/5 Ie=30.3A 控-204 1#315KV A 变压器 所带负荷400KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 根据设备实际情况，整定值取15A（3）灵敏度系数校验540200min ==Iz Id >1.210、名称：高压开关 规格型号：KYGG-03 编号：1625 CT=75/5 Ie=30.3A 所带负荷315KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.3×30.3=39.4(A) 取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×40=200ACT=75/5=15 200/15=13.3（A ） 整定值取15A11、名称：高压开关 规格型号：KYGG-03 编号：1627 CT=50/5 Ie=30.7A 所带负荷320KW（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×30.7=36.8(A) 取36ACT=50/5 36/10=3.6A 过流延时取1.4S 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT=50/5=10 144/10=14.4（A ） 取15A12、名称：高压开关 规格型号：KYGG-11 编号：1629用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie （K1=1.2∽1.3）=1.2×288=345.6(A) 取340A过流延时取3S CT=300/5=60 340/60=5.6 为避免出现越级跳闸，整定值取4.8A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×340=1020ACT=300/5=60 1020/60=17（A）根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A)CT=75/5=15 36/15=2.4为避免出现越级跳闸，整定值取1.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4.2×36=151.2A 取151ACT=75/5=15 151.2/15=10.1（A）速断整定值取10A-520水平1、名称：高压开关规格型号：PJG-300/6Y 编号：P-01 额定电流400A Ie=128.56A 取129A CT=300/5 所带负荷1336KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×129=154.8(A) 取155A CT=300/5 155/60=2.58 取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-200/6Y 编号：P-02 去-550采区变电所Ie=140A（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×168=672ACT为200/5，时限取0.5S ，速断取12A3、名称：高压开关规格型号：PJG-100/6Y 编号：P-03 控280KW1#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，175/20=8.75( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-100/6Y 编号：P-04 控315KV A 1#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）/=1.2×30.3=36(A) CT为100/5，过流取2A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A5、名称：高压开关规格型号：PJG-300/6Y 编号：P-05 控联络柜Ie=180A CT为300/5所带负荷1870KW（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×180=216(A) CT为300/5，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×216=756ACT为300/5，时限取5S ，速断取12A6、名称：高压开关规格型号：PJG-100/6Y 编号：P-06 控-520水平2#变压器Ie=30.3 CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×30.3=36(A) CT为100/5，根据设备实际情况，过流取3A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=4×36=144ACT为100/5，时限5S ，速断取7.5A7、高压开关规格型号：PJG-100/6Y 编号：P-07 控280KW 2#泵Ie=280/10.392=26.9A CT为100/5（（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A8、名称：高压开关规格型号：PJG-100/6Y 编号：P-09 控280KW 3#泵Ie=280/10.392=26.9A CT为100/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×26.9=34.97(A) 取35A CT为100/5，35/20=1.75 整定值取2A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×35=175ACT为100/5 , 时限取10S ，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-400/6Y 编号：P-10 控500KV A、800KV A 移变所带负荷1300KW Ie=119A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×119=120(A) CT为400/5，120/80=1. 5 根据设备实际情况，整定值取1.4A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×120=360ACT为400/5 , 时限取5S 360/80=4.5，根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-400/6Y 编号：P-08 控-550变电所II路变压器所带负荷2420KW Ie=233A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.2×233=280(A) CT为400/5，280/80=3.5 整定值取3.5A（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3.5×280=980ACT为400/5=80 , 时限取3S ，980/80=12.25 （A）速断取12A12、名称：高压开关规格型号：PJG-400/6Y 编号：P-19 控I路进线所带负荷1337KW Ie=153A CT为400/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×153=199.8A) 取200A CT为400/5，200/80=2.5 整定值取3A （2）速断整定值为：Id=K2 IZ1（K2=3∽5）=3×200=600ACT为400/5=80 , 时限取2S ，600/80=7.5 （A）根据设备实际情况，速断取5A井下2.5米绞车房名称：高压开关规格型号：KYGG 编号：1649 所带负荷260KW Ie=25A CT为75/5（1）过负荷保护整定值为：IZ1=K1Ie（K1=1.2∽1.3）=1.3×25=32.5(A) CT=75/5 整定值取2.5A 时限0.6（2）速断整定值为：Id=K2 IZ1（K2=3∽5）=5×2.5=162.5A CT=75/5，取11A低压馈电开关-204配电室1、名称：馈电开关规格型号：KBZ-400/1140II编号：4028 所带负荷41KW（1）Iz=1.2×41=49.2A 取50A（2）短路整定值为：Id=8 Iz=50×8=400A（3）灵敏度系数校验换算电缆长度为50m，查表两相短路4620A 4620/400=11.5>1.2 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030 所带负荷75KW人行车及主副井（1）Iz=1.2×75=90A（2）短路整定值为：Id=8 Iz=8×90=720A（3）灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=4.6>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4045 所带负荷100KW-204I路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4046 所带负荷100KW-204II路总开关（1）Iz=1.2×100=120A（2）短路整定值为：Id=8 Iz=8×120=960A（3）灵敏度系数校验换算电缆长度为2m，查表两相短路2684A 2684/960=2.7>1.2 符合要求-520配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II编号：4012所带负荷116KW控-520及-410（1）Iz=1.2×116=140A（2）短路整定值为：Id=8 Iz=8×140=1120A（3）灵敏度系数校验换算电缆长度为300m，查表两相短路2058A 2058/1120=1.8>1.2 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II编号：4013 所带负荷335KW2路总开关（1）Iz=1.2×335=402A 取400A（2）短路整定值为：Id=8 Iz=8×400=3200A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/3200=1.6>1.2 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II编号：4014 所带负荷150KW-520I路总开关（1）Iz=1.2×150=180A 取400A（2）短路整定值为：Id=8 Iz=8×180=1440A（3）灵敏度系数校验换算电缆长度为20m，查表两相短路5368A 5368/1440=3.7>1.2 符合要求开关整定计算机电设备科二零一四年。
高压开关整定计算方法
高压开关整定计算方法高低压开关过载、短路整定计算方法1、过载整定660V系统负荷额定电流Ie=1.15Pe（式一）1140V系统负荷额定电流Ie=0.67 Pe（式二）3300V系统负荷额定电流Ie=0.23 Pe（式三）6000V系统负荷额定电流Ie=0.13 Pe（式四）Pe——开关所带总负荷功率，kw2、短路整定整定公式Iz≥IQe+KxΣIe（式五）IQe——开关所带负荷容量最大的电动机的起动电流电动机的起动电流是其本身额定电流的4~7倍，一般取6倍660V系统IQe=6Ie =6×1.15 Pmax（式六）1140V系统IQe=6Ie =6×0.67 Pmax（式七）Pmax——开关所带负荷容量最大的电动机的额定功率Kx——需用系数，范围是0~1，不同负荷取不同值，可查表得，一般情况取最大值 1.ΣIe——其余电动机的额定电流之和，A。
计算方法按式一和式二计算。
3、校验校验公式为：Id（2）/ Iz≥1.5（式八）Id（2）——被保护电缆干线或干线距变压器最远点的两相短路电流值，查表可得。
Iz——计较出的短路电流整定值。
1.5——保护装配的牢靠动作系数。
两相短路电流能够根据变压器的容量、短路点至变压器的电缆换算长度从表中查出。
在380V、660V、1140V系统中，以50mm2作为尺度截面；在127V系统中，以4 mm2作为尺度截面。
电缆换算关系如下：电网电压为1140V、660V和380V时不同截面的换算长度表（m）表一：电缆截面（mm2）4 6 10 16 25 35 50 换算系数11.97 8.11 4.75 3.01 1.91 1.37 1.00电缆截面（mm2）70 95 120 150换算系数0.73 0.53电网电压为127V时不同截面的换算长度表（m）表二：电缆截面（mm2）2.5 4 6 10换算系数1.64 1.00 0.58 0.34附表：煤矿各组用电装备的需用系数和加权均匀功率因数用电设备名称需用系数功率因数备注压风机房东电念头0.8~0.85 0.8~0.85斜井带式提升机0.75 0.7主排水泵0.75~0.85 0.8综采工作面0.6~0.75 0.6~0.7 掘进工作面0.3~0.4 0.6。
低压开关整定计算
开关整定计算说明书############################################################################### 计算公式及参数：开关正常工作负荷电流计算：ϕcos 3⨯⨯∑⨯=∑e e x e U P K I ；e P ∑：负荷功率（KW ）；通过开关最大负荷电流计算：e x qe e I K I I ∑⨯+=∑(A)；x K ：需用系数； 通过熔断器最大负荷电流e x relqe e I K K I I ∑⨯+=∑；rel K ：可靠系数；通过变压器高馈最大负荷电流bex qe e K I K I I ∑⨯+=∑；b K ：变压器变比；过负荷整定计算：()dz d s I n I K ⨯=2min；短路保护整定计算：()dz d s I I K 2min =；ϕcos ：功率因数；e U ：工作电压；()2m in d I ：两相短路电流；s K ：灵敏度系数；z I ：保护整定值。
该公式来源于《煤矿井下供电的三大保护细则》第6-10页。
1、开关变压器低馈开关的保护整定计算与校验：过负荷保护：e rel z I K I ∑⨯==1×131.38= 131.38（A ）；刻度整定值取为250（A ）； 短路保护：e x qe e I K I I ∑⨯+=∑=571.988 +0.7×64.647= 617.24 A ； 短路保护刻度整定值取为2150(A)；短路保护整定计算：()dzds I I K 2min ==4500.522150 = 2.09>1.5；校验结果：合格。
2、开关11#的保护整定计算与校验：通过开关负荷电流：e I ∑= 315×0.7×1=220.5 (A)；过负荷保护：e rel z I K I ∑⨯==1×220.5= 220.5（A ）；刻度整定值取为220（A ）； 短路保护：e x qe e I K I I ∑⨯+=∑=672 +0.7×108.5= 747.95 A ； 短路保护刻度整定值取为750(A)；短路保护整定计算：()dzds I I K 2min ==924.48750 = 1.23<1.5；校验结果：不合格。
低压整定计算书
低压整定计算书负荷整定计算书（低压部分）机电科2016年月目录序、低压开关整定计算原则 (2)一、井下低压开关整定计算 (3)二、井下开关整定表………………………………………………………15 附表：河南先锋煤业负荷统计表序：低压开关整定计算原则1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.1×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.1∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数1#变压器型号：KBSG-400kVA ，所带负荷：391.8KW（一）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：1号变压器总开关；过流速断时间设为0.75S ，短路和漏电速断时间设为0.2S ，负荷统计：P max =75KW,启动电流I Qe =75×1.1×6=495A,∑P=316.8KW 。
（2）过载整定：根据公式：I Z =I e =1.1×∑P =316.8×1.1=348.48A取348A 。
（3）短路整定：根据公式I d ≥I Qe +K X ∑I e=495+（316.8－75）×1.1=760.98A取761A 。
（4）校验：电缆MY-3*35+1*16mm 2，长度为255米，折算系数为1.37，折算后长度为349米，经查表得I (2)d =1902A 。
依据公式K=d d I I )2(=7611902=2.49＞1.5 经校验整定符合要求。
开关过流、短路整定计算方法
开关过流、短路整定计算步骤1、对开关所带所有设备的额定电流进行统计、计算：例如：馈电开关所带负荷如下：①55KW绞车，额定电流61A；②37KW水泵，额定电流41A；③40KW皮带，额定电流,44A；④22KW水泵，额定电流24A；⑤37KW水泵，额定电流41A。
（注：若电机铭牌丢失或看不清额定电流大小可以用下式进行估算：电压等级为660V的电机额定电流≈1.15×KW，压等级为1140V的电机额定电流≈0.67×KW）过流整定：61A+41A+44A+24A+41A=211A短路整定：61A×6+41A+44A+24A+41A=516A2、在开关(铭牌上额定电流为400A)上投入定值：1）智能型馈电开关或变压器低压侧智能型开关（过流整定是数值）①过流：选择220A，选择原则，略大于计算值211A，取整数。
②短路：选择3倍=220A×3=660A，选择原则，略大于计算值516A，取整数。
③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。
)2(d I=1000A, I z=660A，)2(I/I z=1000/660=1.52≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。
2）老式馈电开关或变压器低压侧老式开关（过流整定是倍数）：①过流：选择0.6档=400A×0.6=240 A，选择原则，略大于计算值211A。
②短路：选择1.6倍=400A×0.6=640A，选择原则，略大于计算值516A。
③用馈电开关所带负荷的最远端两相短路电流)2(d I（假如为1000A）校验短路整定保护可靠性系数。
)2(d I=1000A,I z=640A，)2(I/I z=1000/640=1.56≥1.5，可靠性系数满足要求，短路d保护整定值能起到短路保护作用。
3）移变高压侧馈电过流、短路整定计算过程：①统计所有电气设备功:55KW+37KW+40KW+37kw+22kw=191KW②过流整定计算：191KW×0.11=21A③短路整定计算：55KW×0.11×6+（37KW+40KW+37kw+22kw）×0.11=51A④按照低压侧定值投入方法投定值。
电气开关电流整定值计算记录
I总Z= IEq／（1.8～2.5）②
取热熔断系数为2.3
（1）、计算井下开关QBZ-200电流整定值：
根据公式①得：
利用公式：I总Z= IeQ大／2.3
=450/2.3
=194.6A
取整定值：200A
（2）、计算总开关KBZ-400电流整定值：
（2）二号馈电：Ie1=1.2×165= 198A（最大负荷电流90A）
（3）三号馈电：Ie1=1.2×165=198A(最大负荷电流90A）
（4)四号馈电：Ie1=1.2×170=204A（最大负荷电流36A）
（5）照明综保、信号综保：Ie1=1.2×8=9.6A
4、计算用电设备启动电流：
求：IeQ=？
（4）、真空馈电开关：KBZ-400三台
2、在用设备
（1）、0×6主排水泵三台
（2）、潜水泵二台
（3）、综合保护二台
3、用电设备的额定电流
（1）、MD46-50×6主排水泵：Ie1=1.2×75= 90A
（2）、潜水泵：Ie1=1.2×3.5= 4.2A
（3）、综合保护：Ie1=1.2×4=4.8A
=21／2.3
=9.1A
取整定值：10A
（4）、计算ZBZ-4.0M综合保护电流整定值：
根据公式②得：
IZ1= IEq1／2.3
=24／2.3
=10.4A
取整定值：30A
4、综合保护整定值：30A
使用地点
计算内容、步骤及结果
整定值
采
煤
工
作
面
1、在用的电气开关
（1）、电源总切：QBZ-200/1140 (660、380)一台
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电系统整定及短路电流计算说明书一、掘进工作面各开关整定计算：1、KBZ-630/1140馈电开关KBZ-630/1140馈电开关所带负荷为：12CM15-10D连续采煤机、4A00-1637-WT型锚杆机，10SC32-48BXVC-4型梭车。
（1）、连续采煤机各台电机及功率：两台截割电机 2*170=340KW；二台收集、运输电动机 2*45=90KW；两台牵引电动机 2*26=52KW；一台液压泵电动机 1*52=52KW；一台除尘电动机 1*19=19KW；合计总功率：553KW。
（2）、锚杆机各台电机及功率：两台泵电机： 2*45=90KW；（3）、梭车各台电机及功率：一台液压泵电动机 1*15=15KW；两台牵引电动机 2*37=74KW；一台运输电动机 1*19=19KW；合计总功率：108KW。
1.1、各设备工作时总的额定长期工作电流：∑Ie =∑Pe/ √3Uecos∮(计算中cos∮值均取0.75)∑Ie=751/1.73*1.14*0.75≈507.1A经计算，∑Ie ≈507.1（A），按开关过流热元件整定值≥Ie来选取整定值.则热元件整定值取510A。
短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。
最大一台电机（煤机截割电机）起动电流：I Q =6Pe/ √3Uecos∮=6*170/1.732*1.14*0.75≈688.79A∑Ie =∑Pe/ √3Uecos∮=581/1.732*1.14*0.75≈392.3A其它电机额定工作电流和为392.3(A)I Q +∑Ie=1081.12A则KBZ-640/1140馈电开关短路脱扣电流的整定值取1100A。
2 、QCZ83-80 30KW局部通风机控制开关的整定计算：同样控制的风机共计二台。
（1）、额定长时工作电流I e =Pe/ √3Uecos∮=30/1.732*0.66*0.75≈35(A)（2）、熔断器熔体熔断电流值的选取按设备额定长时工作电流的2.5倍选择。
则二台风机控制开关的整定值均为85A。
3、铲车充电柜控制开关的整定计算：为生产便利，铲车充电柜控制开关选用DW80-200馈电开关。
铲车充电柜输入电压660V，输入电流28A，使用一台DW80-200开关控制。
该三台均按照该开关最小挡整定，整定值取200A。
4、ZXZ8-4-Ⅱ信号、照明综合保护装置：根据实际负荷情况，二次侧熔断器熔体熔断电流取10A；一次侧熔断器熔体熔断电流取5A。
5、QCZ83-80N 4KW皮带张紧绞车开关：额定长时工作电流 Ie=4.37(A)则开关熔断器熔体熔断电流取10A。
6、QJZ-300/1140（660）z 160KW 可伸缩皮带机控制开关：（1）、额定长时工作电流I e =P e / √3U e cos ∮(计算中cos ∮值取0.75)经计算 I e ≈180(A)，按开关过流热元件整定值≥Ie 来选取整定值.则热元件整定值取180A 。
（2）、短路脱扣电流的整定按起动电流（额定电流的5~7倍）选取整定值。
则短路脱扣电流的整定值取1100A 。
7、DW80-200 1030给料破碎机馈电开关短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。
I Q =6P e /√3U e cos ∮=6*75/1.732*0.66*0.75≈524.9A(计算中cos ∮值取0.75)I e =P e / √3U e cos ∮=56/1.732*0.66*0.75≈65.3AI Q + I e =524.9+65.3=590.2A则短路脱扣电流的整定值取600A 。
8、KBSGZY-800/10/1.14移动变电站高、低压保护箱的整定：（1）、低压保护箱的整定工作电流总和来计算。
最大一台电机（煤机截割电机）起动电流：I Q =6P e / √3U e cos ∮=6*170/1.732*1.14*0.75≈688.79A按所保护范围内最大一台电动机的起动电流加其它设备额定长时总和来计算。
其它所有设备额定功率总和 ∑P e =751KW∑I e=751/1.73*1.14*0.75≈507.1A整定电流按 I zd ≥I Q +∑I e 计算，则 I zd =1081.12A ，所以：低压保护箱整定值取1100A 。
（2）、高压保护箱的整定按保护动力变压器I dz =1.2~1.4*(I QD +ΣI e )/K B *K i 计算：式中：K B ——变压器变压比K i ——高压配电箱电流互感器的变流比该变压器K B =10000/1140；高压配电箱Ki=200/5则 I dz ≈4.31 (A) 即整定动作电流为5.0 A 。
所以，反馈在高压侧实际电流为200A 。
9、KBSGZY-500/10/0.66移动变电站高、低压保护箱的整定：（1）、低压保护箱的整定按所保护范围内最大一台电动机的起动电流加其它设备额定长时工作电流总和来计算。
最大一台电动机额定功率为160KW ，它的起动电流：I Q =6P e / √3U e cos ∮≈1119.7(A)(计算中cos ∮值取0.75)其它所有设备额定功率总和 ∑P e =154KW （131KW 破碎机、19KW 铲车充电柜、4KW 张紧绞车）则额定长时工作电流总和∑I e =∑P e / √3U e cos ∮≈179.63(A)开关整定电流按 I zd ≥I Q +∑I e 计算则 I zd =1299.3A)所以：低压保护箱整定值取1300A 。
（2）、高压保护箱的整定按保护动力变压器I dz =1.2~1.4*(I QD +ΣI e )/K B *K i 计算：式中：K B ——变压器变压比K i ——高压配电箱电流互感器的变流比该变压器K B =10000/660；高压配电箱K i =200/5则 I dz ≈3 (A) 即整定动作电流为3.0 A 。
所以，反馈在高压侧实际电流为120A 。
9、KBSGZY-315/10/0.66移动变电站高、低压保护箱的整定：（1）、低压保护箱的整定按所保护范围内最大一台电动机的起动电流加其它设备额定长时工作电流总和来计算。
最大一台电动机额定功率为30KW ，它的起动电流：I Q =6P e / √3U e cos ∮≈209.95(A)(计算中cos ∮值取0.75)其它所有设备额定功率总和 ∑P e =30KW则额定长时工作电流总和∑I e =∑P e / √3U e cos ∮≈35(A)开关整定电流按 I zd ≥I Q +∑I e 计算则 I zd =244.95)所以：低压保护箱整定值取250A 。
（2）、高压保护箱的整定按保护动力变压器I dz =1.2~1.4*(I QD +ΣI e )/K B *K i 计算：式中：K B ——变压器变压比K i ——高压配电箱电流互感器的变流比该变压器K B =10000/660；高压配电箱K i =200/5则 I dz ≈0.58 (A) 即整定动作电流为0.6 A 。
所以，反馈在高压侧实际电流为24A 。
二、移动变电站负荷最远点短路电流计算：1、KBSGZY-800/10/1.14移动变电站负荷最远点：（1）、煤机回路：650米UCPQ-3*95+1*25电缆电阻和电抗：R=0.217*0.65=0.1411（Ω）X=0.0602*0.65=0.03913（Ω）Z= √ R 2+X 2 ≈0.1464（Ω）KBSGZY-800/10/1.14移动变电站电抗：Z B =0.098（Ω）根据 I d （2）=U N2 /2(Z B +Z)则：I d （2）=1140/2(0.098+0.1126)≈2332.2(A)（2）、锚杆机回路：500米UCPQ-3*95+1*25电缆电阻和电抗：R 1=0.217*0.5=0.1085（Ω）X 1=0.0602*0.5=0.0301（Ω）150米UJ-3*16+1*6电缆电阻和电抗：R 2=1.47*0.15=0.2205（Ω）X 2=0.09*0.15=0.0135（Ω）∑R= R 1+ R 2=0.329∑X= X 1+ X 2=0.0436∑Z= √ ∑R 2+∑X 2 ≈0.3319（Ω）KBSGZY-800/10/1.14移动变电站电抗：Z B =0.098（Ω）根据 I d （2）=U N2 /2(Z B +∑Z)则：I d （2）=1140/2(0.098+0.3319)≈1325.97(A)梭车回路：500米UCPQ-3*95+1*25电缆电阻和电抗：R 1=0.217*0.5=0.1085（Ω）X 1=0.0602*0.5=0.0301（Ω）200米UJ-3*16+1*6电缆电阻和电抗：R 2=1.47*0.20=0.294（Ω）X2=0.09*0.20=0.058（Ω）∑R= R1+ R2=0.4025∑X= X1+ X2=0.0881∑Z= √∑R2+∑X2≈0.412（Ω）KBSGZY-800/10/1.14移动变电站电抗：ZB=0.098（Ω）根据 Id （2）=UN2/2(ZB+∑Z)则：Id（2）=1140/2(0.098+0.412)≈1124.3(A) 2、KBSGZY-500/10/0.66移动变电站负荷最远点：（1）、皮带机回路：50米UP-3*6+1*4电缆电阻和电抗：R1=3.693*0.05=0. 1845（Ω）X1=0.095*0.05=0.00475（Ω）60米UPQ-3*70+1*25电缆电阻和电抗：R2=0.336*0.06=0.02016（Ω）X2=0.08*0.06=0.0048（Ω）则：∑R=R1+R2=0.20841（Ω）∑X=X1+X2=0.00955（Ω）∑Z= √∑R2+∑X2≈0.2164（Ω）KBSGZY-500/10/0.66移动变电站电抗：ZB=0.098（Ω）根据 Id （2）=UN2/2(ZB+∑Z)则：Id（2）=660/2(0.098+0.2164)≈1049.7(A) （2）、铲车充电柜回路：400米UP-3*35+1*16电缆电阻和电抗：R2=0.672*0.4=0.2688（Ω）X2=0.084*0.4=0.0336（Ω）Z= √ R2+X2≈0.271（Ω）KBSGZY-500/10/0.66移动变电站电抗：ZB=0.098（Ω）根据 Id （2）=UN2/2(ZB+∑Z)则：Id（2）=660/2(0.098+0.271)≈894.7(A) （3）、局扇回路：150米UP-3*35+1*16电缆电阻和电抗：R1=0.672*0.15=0.1008（Ω）X1=0.084*0.15=0.0126（Ω）50米UP-3*6+1*4电缆电阻和电抗：R1=3.693*0.05=0. 1845（Ω）X1=0.095*0.05=0.00475（Ω）则：∑R=R1+R2=0.2853（Ω）∑X=X1+X2=0.01735（Ω）∑Z= √∑R2+∑X2≈0.286（Ω）KBSGZY-315/10/0.66移动变电站电抗：ZB=0.0982（Ω）根据 Id （2）=UN2/2(ZB+∑Z)则：Id（2）=660/2(0.0982+0.286)≈858.93（A)2007-1-28。
