通讯工程及综合布线施工规范一．环境检查(一) 工作区、电信间、设备间的检查应包括下列内容：1、工作区、电信间、设备间土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应符合设计要求。
2、房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3、铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。
4、电信间、设备间应提供220V 带保护接地的单相电源插座。
5 、电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。
6 、电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。
(二) 建筑物进线间及入口设施的检查应包括下列内容：1、引入管道与其他设施如电气、水、煤气、下水道等的位置间距应符合设计要求。
2、引入缆线采用的敷设方法应符合设计要求。
3 、管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
4 、进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。
(三)有关设施的安装方式应符合设计文件规定的抗震要求。
二. 器材及测试仪表工具检查(一) 器材检验应符合下列要求：1、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检查，应符合设计要求并具备相应的质量文件或证书，元出厂检验证明材料、质量文件或与设计不符者不得在工程中使用。
2、进口设备和材料应具有产地证明和商检证明。
3、经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
4、工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
5 、备品、备件及各类文件资料应齐全。
(二) 配套型材、管材与铁件的检查应符合下列要求：1、各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
预埋金属线槽、过线盒、接线盒及桥架等表面涂覆或镀层应均匀、完整，不得变形、损坏。
2、室内管材采用金属管或塑料管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
综合布线系统工程施工及规范
综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程，它负责连接各种信息设备，实现数据传输、通信等功能。
综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行，因此在施工过程中必须按照相关规范进行操作，确保工程质量。
二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前，需进行充分的准备工作，包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。
同时需要对施工现场进行勘察，并做好安全防护措施。
2. 材料准备在进行综合布线系统工程施工时，需要准备符合相关标准和规范的材料，包括电缆、插座、接头等。
为保证施工质量，应选择正规的厂家生产的产品，并对材料进行检查验收。
3. 布线方式选择根据综合布线系统的具体要求和设计方案，选择合适的布线方式，包括水平布线、垂直布线、楼层布线等。
在选择布线方式时，需考虑安全性、可维护性和美观性等因素。
4. 施工过程控制在进行综合布线系统工程施工时，需要严格控制施工过程，包括布线、接线、测试等环节。
在布线过程中，要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。
同时，在接线和测试过程中，要做好记录和标识，确保施工质量。
5. 完工验收在综合布线系统工程施工完成后，需要进行完工验收。
验收包括对各项施工质量进行检查，测试布线系统的使用性能，并填写相关验收报告。
只有通过验收，工程方可正式交付使用。
三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时，要时刻注意施工安全，确保施工现场的安全环境。
施工人员需佩戴好安全帽、工作服、手套等防护用具，并严格遵守施工安全规定。
2. 设备保护在施工过程中，要注意保护好现场设备和材料，避免损坏或丢失。
施工人员应按照施工规范进行操作，避免误操作导致设备故障或事故。
3. 施工环境在进行综合布线系统工程施工时，要选择干燥通风的施工环境，确保施工质量。
同时要避免施工现场杂物堆放、人员聚集等情况，保持施工现场的整洁和有序。
综合布线施工规范标准
综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。
2、缆线的敷设和保护方式检验1）缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。
综合布线施工规范
综合布线施工规范1、电缆敷设前，应做外观及导通检查。
2、为了保证施工的质量，规定：①应按照“先远后近”进行放线，拉线时每段线的长度不超过20米，超过部分必须有人接送。
②在线路转弯处必须有人接送，拉线时就轻拉轻放，避免线缆损伤。
③管路两端设备处导线应根据实际情况留有足够的冗余。
④布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。
⑤留线长度：楼层配线间、设备问端预留长度宜为0.5~1.0m，网络机柜留长度3m以上，无法确定设备点应按安装房间最长可能安装位置进行预留。
信息出口端预留长度为40m，有特殊要求的应按设计要求预留长度。
⑥线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。
标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。
2、语音、网络模块①网络线序标准为EIA/TIA的布线标准中的568B。
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
②语音无线序，打在中间两芯上即可，但为了便于维护，应统一颜色。
③压接水晶头时应注意，剥线长度为水晶头长度，过长会引起网线松动且不美观，过短会造成插针同网线芯接触不良。
④配线架、网络模块按568B标准打好后，应用测试仪对线路进行检测，确定无误后才对配线架、进行理线，否则如出现配线架打线错误引起返工。
⑤信息墙盒与电源墙座的间距应大于20cm，高度一致，属旧楼改造的视情况而定。
⑥在无法避免网络同电力电缆交叉时，宜成直角。
3、大对数电缆①护套剥离长度0.5m，过短容易在编组过程中出现混色。
②对电缆编制应严格按照色谱，色谱及序号分别是以白、红、黑、黄、紫（a线）五种颜色作为基本色，蓝、桔、绿、棕、灰（b线）五种颜色作为循环色循环而成。
③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，分组后要严格照色谱进行排序。
综合布线施工规范30853
综合布线施工规范一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。
缆线的敷设和保护方式检验缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。
综合布线系统施工规范、

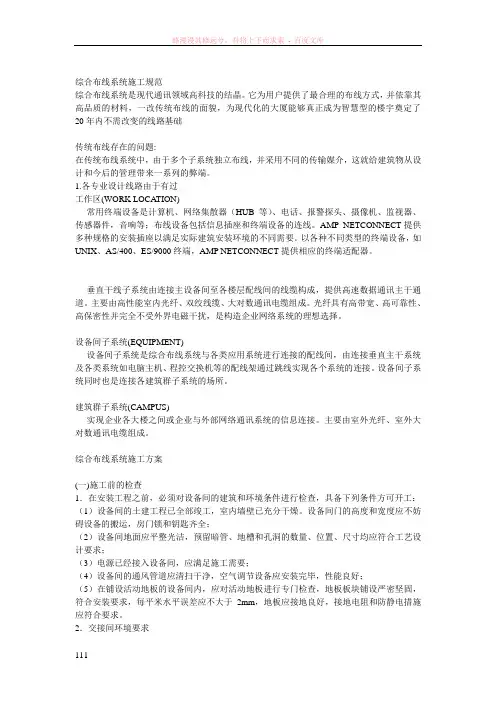

综合布线系统施工规范综合布线系统是现代通讯领域高科技的结晶。
它为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线的面貌，为现代化的大厦能够真正成为智慧型的楼宇奠定了20年内不需改变的线路基础传统布线存在的问题:在传统布线系统中，由于多个子系统独立布线，并采用不同的传输媒介，这就给建筑物从设计和今后的管理带来一系列的弊端。
1.各专业设计线路由于有过工作区(WORK LOCATION)----常用终端设备是计算机、网络集散器（HUB等）、电话、报警探头、摄像机、监视器、传感器件，音响等；布线设备包括信息插座和终端设备的连线。
AMP NETCONNECT提供多种规格的安装插座以满足实际建筑安装环境的不同需要。
以各种不同类型的终端设备，如UNIX、AS/400、ES/9000终端，AMP NETCONNECT提供相应的终端适配器。
----垂直干线子系统由连接主设备间至各楼层配线间的线缆构成，提供高速数据通讯主干通道。
主要由高性能室内光纤、双绞线缆、大对数通讯电缆组成。
光纤具有高带宽、高可靠性、高保密性并完全不受外界电磁干扰，是构造企业网络系统的理想选择。
设备间子系统(EQUIPMENT)----设备间子系统是综合布线系统与各类应用系统进行连接的配线间，由连接垂直主干系统及各类系统如电脑主机、程控交换机等的配线架通过跳线实现各个系统的连接。
设备间子系统同时也是连接各建筑群子系统的场所。
建筑群子系统(CAMPUS)----实现企业各大楼之间或企业与外部网络通讯系统的信息连接。
主要由室外光纤、室外大对数通讯电缆组成。
综合布线系统施工方案(一)施工前的检查1．在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要；（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。
综合布线系统工程设计规范GB50311
综合布线系统工程设计规范GB50311GB50311-2007中华人民共和国建设部公告第619号建设部关于发布国家标准《综合布线系统工程设计规范》的公告现批准《综合布线系统工程设计规范》为国家标准，编号为GB 50311-2007，自2007年10月1日起实施。
其中，第7.0.9条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程设计规范》GB／T 50311-2000同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00七年四月六日前言本规范是根据建设部建标[2004] 67号文件《关于印发“二OO四年工程建设国家标准制订、修订计划”的通知》要求，对原《建筑与建筑群综合布线系统工程设计规范》GB／T 50311-2000工程建设国家标准进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。
本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了原规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。
同时，参考了国内外相关标准规定的内容。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释。
在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16号，邮编：100080)，以供修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国移动通信集团设计院有限公司参编单位：中国建筑标准设计研究院中国建筑设计研究院中国建筑东北设计研究院现代集团华东建筑设计研究院有限公司五洲工程设计研究院主要起草人：张宜张晓微孙兰李雪佩张文才陈琪成彦温伯银赵济安瞿二澜朱立彤刘侃陈汉民目次1总则 (1)2术语和符号 (2)2.1术语 (2)2.2符号与缩略词 (5)3系统设计 (7)3.1系统构成 (7)3.2系统分级与组成 (9)3.3缆线长度划分……………………………………………(1 1)3.4系统应用…………………………………………………( 1 2)3.5屏蔽布线系统……………………………………………(1 3)3.6开放型办公室布线系统…………………………………(1 3)3.7工业级布线系统…………………………………………(14)4系统配置设计……………………………………………(1 5)4.1工作区…………………………………………………(1 5) 4.2配线子系统……………………………………………(1 5) 4.3干线子系统……………………………………………(1 7)4.4建筑群子系统……………………………………………(1 8)4.5设备间.........................................................(1 8) 4.6进线间.........................................................(1 8) 4.7管理............................................................(1 8) 5系统指标 (20)6安装工艺要求 (31)6.1工作区.........................................................(3 1) 6.2电信间 (31)6.3设备间…………………………………………………(3 2) 6.4进线间…………………………………………………(3 3) 6.5缆线布放………………………………………………(3 4) 7电气防护及接地…………………………………………(3 6)8防火………………………………………………………(3 9)本规范用词说明………………………………………………(4 0)附：条文说明…………………………………………………(41)1总则1.0.1为了配合现代化城镇信息通信网向数字化方向发展，规范建筑与建筑群的语音、数据、图像及多媒体业务综合网络建设，特制定本规范。
综合布线系统施工规范标准
综合布线系统施工工艺标准（BQ-CNCEC J070401-2004）1 适用范围本标准适用于建筑群综合布线系统安装工程。
2 施工准备2.1 材料、设备2.1.1 传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2.1.2 机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
2.1.3 终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。
2.1.4 上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
电缆所附标志、标签内容应齐全、清晰。
2.1.5 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
2.1.6 其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
2.2 机具设备2.2.1 安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
2.2.2 测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。
2.2.3 专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
2.3 作业条件2.3.1 线缆沟、槽、管、箱、盒施工完毕。
2.3.2 土建装修工程完工，线路全部贯通。
2.3.3 配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。
2.4 技术准备2.4.1 施工图纸齐全。
2.4.2 施工方案编制完毕并经审批。
2.4.3 施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。
3 施工工艺流程与操作方法综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统。
工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。
综合布线施工规范
综合布线施工规范3.4.2 室内缆线应符合下列要求：1. 缆线的型式、规格应与设计规定相符。
2. 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
3. 室内缆线在布放时，应尽量远离室内的强磁场源4. 局端缆线应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
5. 缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5m，工作区为30～50mm；光缆布放宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。
6. 缆线的弯曲半径应符合下列规定：.. 非屏蔽4 对对绞线电缆的弯曲半径应至少为电缆外径的4 倍；.. 屏蔽4 对对绞线电缆的弯曲半径应至少为电缆外径的6～10 倍；3.5 建筑内通信管线3.5.1 建筑内通信管线应符合下列要求：1. 建筑物内暗管不宜穿越建筑物的变形缝，若必须穿越时应采取补偿措施。
2. 楼内暗管弯曲敷设时，每一段内弯曲不得超过两次，且不得有S 弯。
当楼内暗管的直线段长超过30m 或段长超过15m 并且有2 个以上的90°弯角时，应设置过路盒。
3. 暗管的弯曲半径应大于该管外径的10 倍，当暗管的外径小于25mm 时，其弯曲半径应大于该管外径的6 倍。
暗管弯曲的角度不得小于90°。
4. 楼内垂直暗管及水平暗管可在一个管孔内同时一次敷设通信线缆，一管多缆时其管截面利用率不应大于55%～60%。
5. 通信电缆、光缆、数据电缆等楼内通信线缆不宜与煤气管、热气管、电力线共用同一竖井。
6. 楼内暗配线管网与其他管线最小净值应符合规定。
3.5.2 桥架（线槽）安装应符合以下要求：1. 线槽路由应合理，安装应横平竖直、牢固、美观，并与其他管槽保持适当间距，便利布线。
2. 水平线槽与垂直线槽、线槽与箱（盒）、转角、坡度等接口处安装要求紧密、美观。
线槽与管路应用金属软管过渡，在超过1.2M 时需用硬管连接，连接时要用专用接头连接，并做好固定。
综合布线施工工艺(规范标准)
综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。
直线布管30m处应设置拉线盒或接线箱。
3.3.1.2暗配管制转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现。
在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。
3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。
3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。
3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。
3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。
3.3.2.4线槽宜采用金属管引入分线盒内。
预埋金属线槽见图3.3.2.4所示。
有关地面金属线槽安装施工工艺请按有关章节要求施工。
图3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。
图3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。
3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。
3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。
3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。
3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
3.3.4.5两槽道拼接处水平度偏差不应超过2mm。
3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。
《综合布线施工规范》课件
管槽连接处
管槽连接处应平整、牢 固，密封性能良好，防 止渗水、漏水现象发生
。
管槽固定
管槽固定应牢固，防止 晃动和脱落。
线缆敷设质量控制
线缆规格
线缆规格应符合设计要求，线径、芯数、颜 色等应符合标准。
线缆弯曲半径
线缆弯曲半径应符合规范要求，避免过度弯 曲导致线缆损坏。
线缆敷设路径
线缆敷设路径应符合施工图纸要求，不得随 意更改。
05 施工安全规范
施工过程中的安全防护措施
工人安全培训
所有参与施工的人员必须接受安 全培训，了解施工过程中的安全
风险和防护措施。
安全装备使用
施工人员必须佩戴安全帽、手套、 安全鞋等必要的安全装备，确保个 人安全。
作业现场安全检查
定期对施工现场进行安全检查，及 时发现并排除安全隐患。
施工现场的消防安全措施
或损坏。
信息插座安装规范
确定信息插座位置
根据施工图纸和现场情况，确定信息 插座的安装位置，确保信息插座的布 局合理、方便使用。
信息插座规格选择
根据设计要求选择合适的信息插座规 格，确保信息插座的性能和传输能力 符合标准。
信息插座面板安装
按照施工规范要求，采用合适的方式 安装信息插座面板，确保面板稳固、 平整。
是整个综合布线系统的核心，负责连接各个楼层或 区域的水平子系统和垂直子系统。
设备间子系统
用于安装服务器、路由器、交换机等设备的空间 ，是建筑物内各种信息系统的核心。
管理区子系统
对各个子系统进行管理和维护，包括配线架、跳线、标 签等。
综合布线系统的应用场景
智能建筑
综合布线系统是智能建筑中信息传输系统的重要组成部分 ，支持楼宇自动化、安防监控、广播音响等系统的信息传 输。
综合布线工程施工规范标准.doc
综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。
2、缆线的敷设和保护方式检验1）缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
2）缆线的弯曲半径应符合下列规定：（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；（4）光缆的弯曲半径应至少为光缆外径的15倍。
综合布线施工规范
布线:pds设计1、工作区子系统设计工作区子系统设计要点一个独立的需要设置终端设备的区域宜划分为一个工作区，工作区子系统应由配线（水平）布线系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成，一个工作区的服务面积可按5～10m’估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。
工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机监视器等终端设备的设置和安装。
工作区子系统包括办公室、写字间、作业间、技术室等需用电话。
计算机终端、电视机等设施的区域和相应设备的统称。
工作区适配器的选用应符合下列要求：在设备连接器处采用不同信息插座的连接器时，可以用专用电缆或适配器当在单一信息插座上开通ISDN业务时，应用网络终端适配器在配线（水平）子系统中选用的电缆（介质）不同于设备所需的电缆（介质）时，宜采用适配器在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器对于网络规程的兼容性，可用配合适配器根据工作区内不同的电信终端设备可配备相应的终端适配器2、水平子系统水平子系统由工作区的信息插座、每层配线设备至信息插座的水平电缆等组成。
水平子系统应按以下要求进行设计：根据工程提出近期和远期的终端设备要求每层需要安装的信息插座数量及其位置终端将来可能产生移动、修改和重新安排的详细情况一次性建设与分期建设的方案比较水平子系统通常采用4对双绞线，高速应用场合可选用光缆水平电缆长度应为90m以内综合布线系统的信息插座应按下列原则选用：单个连接的8芯插座宜用于基本型系统双个连接的8芯插座宜用于增强型系统综合布线系统设计可采用多种类型的信息插座3、干线子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
干线子系统设计要点① 在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
对于基本型，每个工作区可选定2对双绞线；对于增强型，每个工作区可选定3对双绞线。
综合布线工程施工规范及技术要求
综合布线工程施工规范及技术要求一、总则本规范适用于综合布线工程的工程实施、调试、检测、质量控制。
综合布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
本规范依据现行国家规范与标准：➢《综合布线系统工程设计规范》GB50311-2016➢《综合布线系统工程验收规范》GB50312-2016➢《民用建筑电气设计规范》JGJ16-2008➢《建筑电气工程实施质量验收规范》GB50303-2015➢《通信管道与通信工程设计规范》GB50373-2006二、施工技术要求1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。
4、各弱电子系统均用星型结构。
5、进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。
6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
8、暗管直线敷设长度超过30米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10倍。
综合布线施工规范
1、综合布线系统综合布线系统的对象是建筑物或者楼宇内的传输网络，使语音、通信、数据交换设备和其他信息管理系统彼此相连，并使得这些设备与外部通信网络连接。
它是有许多部件组成的，主要有传输介质、连接器、插座、插头、适配器、电气保护措施等，并由这些部件来构造各种子系统.综合布线系统目前被划分为6个子系统，它们是：(1）工作区子系统(2）水平干线子系统（3）管理间子系统(4）垂直干线子系统（5）建筑群子系统（6）设备间子系统1。
1、缆线的布放：1.1.1、水平干线子系统的管道要求:水平子系统缆线宜采用在吊顶、墙体内穿管或者设置金属密封线槽及电缆桥架方式敷设,当线缆在地面布放时，应根据环境选用地板下线槽、防静电地板等布线等安装方式.1。
1.2、垂直干线子系统的管道要求：（1)垂直干线子系统通道有穿楼板电缆孔、管槽、电缆竖井三种方式,一般采用电缆竖井方式。
电缆竖井的位置上下应对齐。
(2）电缆孔方式，通常用一根或者数根外径63—102mm的金属管预埋在楼板内，金属管高出地面25—50mm,也可直接在楼板上预留一个大小适当的长方形孔洞。
（3）管道敷设方式包括明管和暗管.1.1。
3、建筑群子系统的管道要求：建筑群子系统之间的线缆宜采用地下管道或者电缆沟敷设方式,并应符合相关规定要求.1。
1.4、线缆布放要求:(1）线缆的规格与设计相符;（2)线缆在各种环境中的敷设方式、布放间距与设计相符;（3）线缆布放应自然平直,不得产生扭绞、打圈接头等现象，不应受外力挤压或损伤；(4）线缆两端应贴有标签,标签字迹清晰、正确，标签应选用不易损坏的材料；（5）线缆布放应留有余量，以防变更.双绞线缆预留长度在工作区为10cm，设备间为3-5m；光缆布放路由宜盘留，预留长度为3—5m,有特殊要求的按设计要求;（6)线缆应远离高温和电磁干扰的场所；（7）线缆间的最小间距应符合如下要求：A、电源线、综合布线系统线缆应分隔布放，平行敷设时间距在30cm以上B、对于有保密要求的工程，信号线、电力线、接地线的间距应符合相应的保密规定，对于有保密要求的线缆宜采取独立的金属管或金属线槽敷设；（8）屏蔽电缆的屏蔽层端到端应保持完好的导通性（9）预埋线槽和暗管敷设应符合以下规定：A、敷设线槽和暗管的两端宜用标志标出编号内容；B、预埋线槽宜采用金属线槽,截面利用率为30％-50%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统施工工艺标准（BZ-SZCCO J150731-2015）1适用范围本标准适用于建筑群综合布线系统安装工程。
2施工准备2.1材料、设备2.1.1传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2.1.2机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
2.1.3终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。
2.1.4上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
电缆所附标志、标签内容应齐全、清晰。
2.1.5镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
2.1.6其他材料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
2.2机具设备2.2.1安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
2.2.2测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。
2.2.3专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
2.3作业条件2.3.1线缆沟、槽、管、箱、盒施工完毕。
2.3.2土建装修工程完工，线路全部贯通。
2.3.3配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。
3施工工艺流程与操作方法综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统。
工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。
3.1信息插座的安装信息插座根据不同环境、不同需要可以安装在墙体上、地面和活动地板上。
安装时应注意以下几点。
3.1.1安装在墙上的信息插座宜高出地面300mm。
如有活动地板的工作区，墙体上的信息插座宜高出活动地板300mm。
见图3.1.1。
图3.1.1信息插座在墙体上地面上安装示意图3.1.2安装在活动地板或地面上的信息插座，应固定在地面内接线盒里，接线盒盖可开启，并有防水、防尘要求。
接线盒盖面应与地面齐平。
3.1.3信息插座应有标签，以图形或文字表示所接终端设备类型。
3.1.4信息插座应以标准的T568B或T568A接线。
见图3.1.4。
图3.1.4信息插座接线图3.2管线的敷设3.2.1暗管敷设3.2.1.1暗管敷设宜选用阻燃硬质PVC管或钢管，暗管布放4对对绞电缆时，管道的截面利用率应为25％～30％。
3.2.1.2暗敷线槽宜采用金属线槽，线槽的截面利用率不应超过40％。
线槽高度不宜超过25mm。
线槽的长度超过6m或线槽拐弯处宜设置接线盒。
3.2.1.3建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不易大于G40。
3.2.1.4光缆与电缆同管敷设时，宜用塑料管保护。
塑料管内径为光缆外径的1.5倍。
3.2.2线槽、桥架敷设3.2.2.1电缆桥架、线槽宜距离地面2.2m以上安装，桥架顶部距顶棚或其他障碍物不应小于0.30m。
见图3.2.2-1。
图3.2.2-1电缆桥架安装示意图3.2.2.2电缆桥架、线槽的截面利用率不应超过50％。
3.2.2.3电缆桥架、线槽水平敷设时，在缆线的首、尾、转弯及每间隔3～5m处进行固定。
3.2.2.4电缆桥架、线槽垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上。
3.2.2.5桥架及线槽的安全位置应符合施工图规定，左右偏差不应超过50mm。
3.2.2.6桥架及线槽水平度每米偏差不应超过2mm。
3.2.2.7垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超过3mm。
3.2.2.8两线槽拼接处水平度偏差不应超过2mm。
3.2.2.9吊架安装应保持垂直，整齐牢固，无歪斜现象。
3.3线缆敷设3.3.1缆线布放两端应贴有标签，表明起始和终端位置，标签书写应清晰、端正和正确。
3.3.2线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。
3.3.3缆线布放时应有冗余。
在交接间、设备间对绞电缆预留长度一般为3～6m，工作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m。
有特殊要求的应按设计要求预留长度。
3.3.4缆线的弯曲半径应符合下列规定。
3.3.4.1非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。
3.3.4.2屏蔽对绞电缆的弯曲半径应至少为电缆外径的6～10倍。
3.3.4.3主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
3.3.4.4光缆的弯曲半径应至少为光缆外径的15倍，在施工过程中应至少为20倍。
3.3.5电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求。
双绞电缆与其他管线之间安装距离：双绞线与其他管线最小净距平行（m）交叉（m）避雷引下线 1.0000.30保护地线0.050.02热力管（不包封）0.500.50热力管（包封）0.300.30给水管0.150.02煤气管0.300.02光缆与其他管线最小净距平行交叉市话管道边线0.750.25埋式电力电缆0.500.30非同沟的直埋通信电缆0.500.50给水管管径<30cm0.500.50管径30～50cm 1.000.50管径>50cm 1.500.50高压石油、天然气管10.000.50热力、下水管 1.000.50煤气管压力<0.3Mpa 1.000.50压力0.3～0.8Mpa 2.000.50排水沟0.800.503.3.6缆线终端处必须卡接牢固，接触良好。
3.3.7缆线中间不得产生接头现象。
3.3.8对绞线连接终端设备时应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线不大于25mm。
3.3.9屏蔽对绞电缆的屏蔽层连接终端设备时终端处屏蔽罩接触可靠，缆线屏蔽层应与连接终端设备屏蔽罩360°圆周接触，接触长度不宜小于10mm。
3.3.10光纤融接或机械接续处应加以保护或固定，使用连接器以便于光纤的跳接。
3.4光纤熔接3.4.1开始接续操作前，要熟悉熔接产品制造商的规定。
大多数熔接工具都提供了一定程度的自动化，单光纤自动熔接的接续工具可以在XYZ轴上自动定位光纤并可以对接续损耗进行自动测量。
自动熔接主要有两种不同类型：本地注入检测方式和纵剖面校准系统方式。
这两种方式都遵守相同的方式和步骤。
3.4.2大多数熔接工具是由菜单驱动的，如图3.4.2所示。
它具有不同程度的自动化功能；这些方式都是基于全自动化的。
大多数自动熔接工具制定了它们自己的光纤切割方法。
图3.4.2熔接工具3.4.3打开熔接工具并将它连接到认可的电源上。
有些接续工具装备有内部电池或外接电池，通常能够保证8个小时的操作。
3.4.4按制造商的规定打开熔接工具。
大多数单元部件会进行自检。
不同的机器供电方式也不同，有些机器具有自动切换功能，可以将电源切换到电池供电方式。
3.4.5大多数机器有某些参数设定能力。
电缆布线员在开始进行接续时，宜使用制造商的缺省设置。
3.4.6工作方式可选择全自动、半自动或手工操作。
除非有特殊的要求下，一般情况下宜使用全自动方式。
3.4.7工作时要确信按要接续的光纤类型使用了正确的V形槽，如图3.4.7所示图3.4.7光纤校准3.4.8在用异丙基酒精(99％的纯度)中浸泡过的软麻绵纸擦去附着在光纤上的混合物。
3.4.9如果要使用热缩管对完成的接续进行机械保护，需将热缩管滑动到要进行接续的两根光纤中的一根上。
3.4.10使用电缆制造商推荐的光纤剥离器将光纤涂覆层或缓冲层剥去所需长度。
对于250μm涂覆层的光纤，最通常使用的工具是铣工工具。
对于900μm缓冲光纤，可以使用铣工工具或No-Nik工具，如图3.4.10所示。
根据使用的熔接工具和切割器来确定合适的剥离长度。
一般情况下，25～50mm(1～2in)就可以满足所有的需要。
图3.4.10No--Nik工具3.4.11用在异丙基酒精(99％的纯度)中浸泡过的软麻绵纸轻轻擦拭光纤，去掉存留在光纤上的脏物，如图3.4.11所示。
图3.4.11擦拭光纤3.4.12利用切割工具将光纤切割为预定的接续长度，如图3.4.12所示。
图3.4.12切割光纤3.4.13将损坏的光纤废屑丢弃到合适的地方。
3.4.14打开电极上面的垫板和支撑光纤的V形槽。
3.4.15在与裸光纤相邻的涂覆层部分抓紧光纤；将光纤放人熔接工具中。
有些工具作了V形标记，V 形槽中放置涂覆层或缓冲层的末端。
通常，光纤的末端放置在上部电极和底部电极之间，但不穿过电极。
3.4.16关闭支撑光纤的V形槽垫板，但不关闭电极板。
3.4.17对于要对接的第二条光纤，重复步骤(7)～(16)，如图3.4.17所示。
图3.4.17插入光纤注意：如果使用热缩管进行保护，那么每一个光纤接续只需一个管子(即在第二根光纤上不需要管子）。
如果把第一根光纤插入到接续工具的左手那一面，那么第二根光纤插入到接续工具的右手那一面，反之亦然。
3.4.18关闭电极上方的垫板。
3.4.19按下接续按钮，接续光纤。
在这种操作模式中，熔接工具将会清扫光纤端面(熔接前)，确定端面质量，在X轴和Y轴方向自动校准光纤，在两根光纤间(Z轴方向)设置合适的开口距离，然后在光纤末端连在一起的时候进行熔接操作。
最后，熔接工具会根据工具自带的注入检测或轮廓校正功能计算，并给出该接续的损耗值。
3.4.20有可能因为一些故障而使得熔接工具不能完成接续操作。
一般情况下，装置会检测故障并提供可行的纠正措施。
下面列出的是通常发生的故障以及解决方法：3.4.20.1端面质量不能令人满意。
利用X轴和Y轴视图检查光纤。
检查两根光纤的端面以确定应该重新切割那一根光纤。
3.4.20.2不能对光纤进行校准。
在X轴和Y揍检测两根光纤是否进行了校准。
在探测器中心，它们应该紧密的排列在一起。
如果不是这样，那就是因为一个V形槽脏了或两个都脏了，或是光纤脏了，或者没有获得正确的剥离和切割长度。
3.4.20.3不能找到合适的Z形开口。
在探测器中检查两根光纤的位置，以确信它们都紧靠近探测器的中心，需要进行末端连接的光纤应该有足够的活动空间。
这种情况发生的原因可能是一根光纤没有插入到V形槽中正确的位置，或者两根光纤都没有插入到正确的位置。
3.4.21通过显微镜进行目测，检查接续质量。
