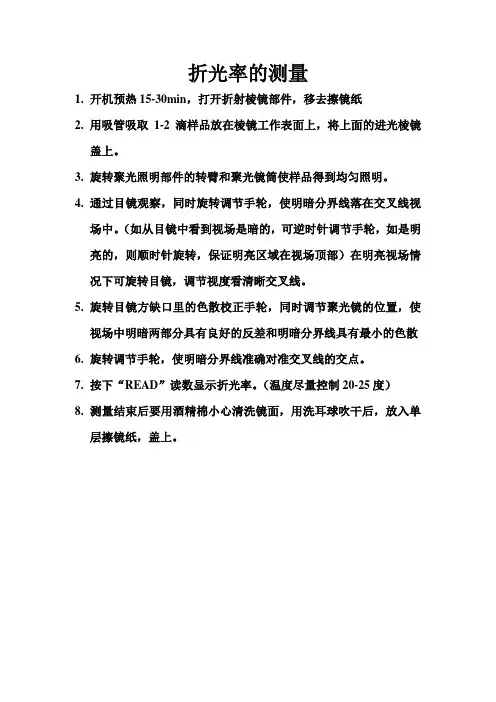

1.开机预热15-30min,打开折射棱镜部件,移去擦镜纸
2.用吸管吸取1-2滴样品放在棱镜工作表面上,将上面的进光棱镜
盖上。
3.旋转聚光照明部件的转臂和聚光镜筒使样品得到均匀照明。
4.通过目镜观察,同时旋转调节手轮,使明暗分界线落在交叉线视
场中。
(如从目镜中看到视场是暗的,可逆时针调节手轮,如是明亮的,则顺时针旋转,保证明亮区域在视场顶部)在明亮视场情况下可旋转目镜,调节视度看清晰交叉线。
5.旋转目镜方缺口里的色散校正手轮,同时调节聚光镜的位置,使
视场中明暗两部分具有良好的反差和明暗分界线具有最小的色散
6.旋转调节手轮,使明暗分界线准确对准交叉线的交点。
7.按下“READ”读数显示折光率。
(温度尽量控制20-25度)
8.测量结束后要用酒精棉小心清洗镜面,用洗耳球吹干后,放入单
层擦镜纸,盖上。
《折光率的测定》课件
折光率的基本原理
了解光线在不同介质中如何传播以及为何会发生折射。探讨折光率与光速、 波长和频率之间的关系。
折光率的计算方法
揭示如何通过测量光线在不同介质中的传播速度来计算折光率。了解使用斯涅尔定律和光的速度公式的 方法。
折光率的决定因素
折光率受哪些因素影响?探究材料的组成、密度、温度和波长对折光率的影响,并了解如何通过控制这 些因素来改变折光率。
《折光率的测定》PPT课 件
探率的历史、原理、计 算方法以及各种领域的实际应用。
折光率的定义
折光率是材料介质对光线传播速度的相对改变。了解折光率的定义对我们深 入研究其测定方法至关重要。
折光率的历史
探索折光率的历史回溯。从亚里士多德到光的波动理论的诞生,了解折光率 的发现与研究的重要里程碑。
折光率的单位
折光率的度量单位是什么?以及为何不同的单位在不同领域的应用中更具有 实用性。
折射定律
探索斯涅尔定律,理解为何光线在通过界面时会被折射,并了解折射角和入射角之间的数学关系。
折光率的测定
1.33339 1.33299 1.33250 1.3591 1.4486 1.5044 1.5012 1.5275 1.5427 1.3739 1.3698 1.6319 1.7443
07 09 11 50 59 63 54 38 78 64
2.3.2手提式折光仪简介 2.3.2手提式折光仪简介
1.底座;2.棱镜调节旋钮; 3.圆盘组(内有刻度板); 4.小反光镜;5.支架;6. 读数镜筒;7.目镜;8.观 察镜筒; 9.分界线调节螺 丝 ; 10. 消 色 凋 节 旋 钮 ; 11.色散刻度尺; 12.棱镜锁紧扳手;13.棱 镜 组 ; 14. 温 度 计 插 座 ; 15.恒温器接头;16 保护 罩;17 主轴;18 反光镜
(2)温度的影响 溶液的折射率随温度而改变,温度升 高折射率减小;温度降低折射率增 大.折光仪上的刻度是在标准温度20℃ 下刻制的.所以最好在20℃下测定折射 率。否则,应对测定结果进行温度校正。 超过20℃时,加上校正数;低于20 ℃时, 减去校正数。
2.3.1.3 阿贝折光仪的使用方法
(1)折光仪的校正 通常用测定蒸馏水折射率的方法进行校 准,在20 ℃下折光仪应表示出折射率为 1.33299或可溶性固形物为0%。苦校正时温 度不是20 ℃应查出该温度下蒸馏水的折射率 再进行核准。对于高刻度值部分.用具有一 定折射率的标准玻璃块(仪器附件)校准。
2.1.2 光的折射现象与折射定律
2.1.2.1 光的折射现象 当光线从一种介 质射到另一种介质时,在分界面上,光 线的传播方向发生了改变,一部分光线 进入第二种介质,这种现象称为折射现 象。
2.1.2.2 光的折射 光线从一种介质(如空气)射 到另一种介质(如水)时,除了一部分光线反 射回第一种介质外,另一部分进入第二种介质 中并改变它的传播方向,见下图。 2.1.2.3 光的折射定律: (1)入射线、法线和折 射线在同一平面内,入 射线和折射线分居法线 的两侧。
环境化学ppt课件-5、折光率的测定
[实验所用仪器] 产品型号:WYA (2WAJ)
特点: 测定液体或固体的折射率nD平均色散(nF-nC)和糖 水溶液中干固物的质量分数即锤度Brix,可用于制 糖、制药、饮料、石油、食品、化工工业生产、科 研、教学部门的检测分析。采用目视瞄准,光学度 盘读数,简单可靠。 技术参数 折射率nD:1.3000-1.7000 糖溶液质量分散(Brix):0-95% 准确度:±0.0002
作业:1、每次测样品 折光率后为什么要擦 洗镜面? 2、17.50C时测得2甲基1-丙醇折光率为 1.3968,计算200C时 其折光率。
3.阿贝折射仪的使用注意事项
阿贝折射仪是一种精密的光学仪器,使用时应注意 以下几点: (1)使用时要注意保护棱镜,清洗时只能用擦镜纸而 不能用滤纸等。加试样时不能将滴管口触及镜面。 对于酸碱等腐蚀性液体不得使用阿贝折射仪。 (2)每次测定时,试样不可加得太多,一般只需加 2~3滴即可。 (3)要注意保持仪器清洁,保护刻度盘。每次实验完 毕,要在镜面上加几滴丙酮,并用擦镜纸擦干。最 后用两层擦镜纸夹在两棱镜镜面之间,以免镜面损 坏。
(3)调光:转动镜筒使之垂直,调节反射镜使入射光 进入棱镜,同时调节目镜的焦距,使目镜中十字线 清晰明亮。调节消色散补偿器使目镜中彩色光带消 失。再调节读数螺旋,使明暗的界面恰好同十字线 交叉处重合。 (4)读数:从读数望远镜中读出刻度盘上的折射率数 值。常用的阿贝折射仪可读至小数点后的第四位, 为了使读数准确,一般应将试样重复测量三次,每 次相差不能超过0.0002,然后取平均值。有的折射 仪的刻度盘的示值为两行:一行直接读出试样的折 射率(从1.3000到1.7000);另一行为0~95%, 当测定糖溶液时,用此刻度可直接得到糖溶液的百 分数。
折光率的测定PPT课件
a
10
(2)测定透明固体
被测物体上需有一个平整的抛光面。把进光 棱镜打开,在折射棱镜的抛光面上加1—2滴溴 代萘,并将被测物体的抛光面擦干净放上面, 使其接触良好,此时便可在目镜视场中寻找分 界线,旋转色散调节手轮(6)使分界线不带 彩色,再微调手轮(15)使分界线位于十字线 的中心,再适当转动聚光镜(12),此时目镜 视场下方显示即为被测物的折光率。
20.0±0.1℃;用乙醇:乙醚(1:4)的混合液,用脱脂棉轻擦进光棱镜,折射棱镜,并用
镜头纸揩干。
a
7
校正 在开始测定前,必须先用标准试样校对读数。对折射
棱镜的抛光面加1-2滴溴代萘,再贴上标准玻璃的抛光面, 调节棱镜转动手轮,使读数视场指示于标准示值时,观 察望远镜内明暗分界线是否在十字线中间,若有偏差用 螺丝刀轻微旋转示值调节器内的螺钉,带动物镜偏摆, 使分界线象位移至十字线中心。通过反复地观察与校正, 使示值的起始误差降至最小。校正完毕后,在以后的测 定过程中不允许随意再动此部分。 如果在日常的测量工作中,对所测的折光率示值有怀 疑时,可按上述方法用标准试样进行检验是否有起始误 差,并进行校正。
a
12
1.折光仪不能用来测定强酸,强碱以及有腐蚀的液体,也不能测定对棱镜、保温套之
间的粘合剂有腐蚀性的液体
2.使用前应先对仪器进行校正
3. 在测定液体折光率时,若棱镜中未充满试液,则目镜中看不清明暗分界线,此时
应补加试液后再测定。
4. 若液体折光率不在1.3~1.7范围内,则阿贝折光仪不能测定。
a
王建芳 2011年9月16日
a
1
1.了解阿贝折光仪的构造,使用方法
2.掌握有机物折光率的测定原理和方法
3.了解阿贝折光仪的维护与保养方法。
折光率测定ppt课件
折光仪的校正值=n平均值-nD20 1.3330 0.0010 = 1.3340 - 1.3330
3 测定
用擦镜纸拭干蒸馏水,将松节油1~2滴均匀滴在磨砂面棱镜上,锁紧棱镜 调节反光镜使目镜内视场明亮; 转动棱镜调节旋钮或棱镜微调旋钮使视野明暗分界线恰巧通过“十”字交叉点 记录读数,重复3次
n松节油= n松节油测值 -校正值 1.4664 = 1.4674 – 0.0010
实验步骤
1 准备
阿贝折光仪置于普通白炽灯前或靠近窗户的桌子上,但避免阳光直射
以避免液体试样迅速挥发 松开锁钮,打开棱镜 擦镜纸蘸少量丙酮小心擦洗棱镜,待干 以免残留物质影响测定精确度
2 校正 3 4 以蒸馏水作标准样品,进行仪器校正
置少许蒸馏水于磨砂面棱镜上,锁紧棱镜 要求液体均匀无气泡充满视场 调节反光镜使目镜内视场明亮;转动棱镜调节旋钮至观察有界限或彩色光带; 转动棱镜微调旋钮消除色带,仅黑白两色且明暗界限清晰 转动棱镜调节旋钮使明暗分界线恰巧通过“十”字交叉点 光线由液体进入棱镜时的入射角为900 调整小反射镜使刻度读数明亮,记录读数
折光率测定
实验目的
1了解测定折光率的简单原理
2 掌握阿贝折光仪的使用方法
实验原理
1 折光率(Refractive Index):物质的重要光学常数之一,借以了解物质的光 学性能、纯度、浓度等
影响因素:入射光波长及测定介质的温度 λ T n n
2
理论依据
光的折射定律 Sinα Sinβ n绝对 = C真空 = v v1 v2
2
3
n均
n松节油测
n松节油
校正值
思考题
1 测定有机化合物折光率的意义是什么?
2 测定折光率时有哪些因素会影响结果? 3 测定中应该注意哪些事项?怎样保护棱镜镜面?
《折光率的测定》课件
自动测定
利用自动折光仪进行测量 ,能够快速、准确地测定 物质的折光率。
非接触式测定
利用激光、红外线等技术 ,通过测量物质表面的光 学特性来推算折光率,具 有非接触、无损的特点。
常用测定仪器
阿贝折光仪
经典的手动折光仪,使用 简单,但精度较低。
自动折光仪
能够快速、准确地测量物 质的折光率,广泛应用于 实验室和工业生产中。
正确存放
折光仪应存放在干燥、避光的地方,避免潮湿和阳光直射。
06 实验应用与拓展
实验应用领域
化学分析
生物研究
折光率是物质的一项重要物理常数,通过 测定折光率可以用于化学物质的鉴别和纯 度分析。
在生物学领域,折光率的测定可用于研究 生物大分子的结构和性质,如蛋白质、核 酸等。
制药工业
环境监测
在制药工业中,药物的折光率是质量控制 的重要指标之一,通过测定折光率可以控 制药物的质量和纯度。
密切相关。
折光率的影响因素
介质的密度和温度
介质的密度和温度对折光率有一定影响,一般来说, 密度越高、温度越低,折光率越大。
光线波长
不同波长的光线在同一种介质中的折光率不同,波长 越短,折光率越大。
介质中的杂质和气泡
介质中的杂质和气泡对折光率有一定影响,会使折光 率降低。
02 折光率测定原理
光的折射原理
在环境监测领域,折光率的测定可用于水 质分析和空气污染物的检测。
实验方法改进
自动化技术
采用自动化技术进行折光率的 测定,可以减少人为误差和提
高测量的准确性和可靠性。
新型光学仪器
开发新型的光学仪器,如数字 干涉仪、光纤折射仪等,可以 提高测量的精度和灵敏度。
微型化技术
实验五折光率的测定ppt课件
实验五 折光率的测定
一、实验目的
了解液体有机物折光率测定的意义;了解阿贝折光 仪测定折光率的原理;掌握阿贝折光仪测定折光率的方 法和操作要领;练惯用阿贝折光仪进展乙醇、乙酸乙酯 折光率测定。
二、实验内容
2-1 实验原理
光在两个不同介质中的传播速度是不一样的。当 光线从一个介质A进入另一个介质B时,假设它的传播方 向与两个介质的界面不垂直时,那么在界面处的传播方 向发生改动。这种景象称为光的折射景象。
假设需丈量在不同温度时的折射率,将温度计旋 入温度计座〔13〕,接上恒温器的通水管,把恒温器 的温度调理到所需丈量温度,接循环水,待温度稳定 非常钟后,即可丈量。
测定乙醇、乙酸乙酯的折光率,并进展温度校正, 与文献值比较。
仪器运用终了后必需做好清洁任务,放入木箱内, 木箱内应存有枯燥剂以吸收潮气。
2. 阿贝折光仪的构造
1.反射镜 2. 转轴折光棱镜 3. 遮光板 4. 温度计 5. 进光棱镜 6. 色散调理手轮 7. 色散值刻度圈 8. 目镜 9. 盖板 10. 棱 镜锁紧手轮 11. 折射棱镜座 12. 照明刻度盘聚光镜 13. 温度计 座 14. 底座 15. 折射率刻度调理手轮 16. 调理物镜螺丝孔 17. 壳体 18. 恒温器接头
将被测液体用干净滴管加在折射棱镜外表,并将进 光棱镜盖上,用手轮〔10〕锁紧,要求液层均匀,充溢 视场,无气泡。翻开遮光板〔3〕,合上反射镜〔1〕, 调理目镜视度,使十字线成象明晰,此时旋转手轮 〔15〕并在目镜视场中找到明暗分界限的位置,再旋转 手轮〔6〕使分界限不带任何彩色,微调手轮〔15〕,使 分界限位于十字线的中心,再适当转动聚光镜〔12〕, 此时目镜视场下方显示的示值即为被测液体的折光率。
3.阿贝折光仪的运用与操作方法
一、实验目的
了解液体有机物折光率测定的意义;了解阿贝折光 仪测定折光率的原理;掌握阿贝折光仪测定折光率的方 法和操作要领;练惯用阿贝折光仪进展乙醇、乙酸乙酯 折光率测定。
二、实验内容
2-1 实验原理
光在两个不同介质中的传播速度是不一样的。当 光线从一个介质A进入另一个介质B时,假设它的传播方 向与两个介质的界面不垂直时,那么在界面处的传播方 向发生改动。这种景象称为光的折射景象。
假设需丈量在不同温度时的折射率,将温度计旋 入温度计座〔13〕,接上恒温器的通水管,把恒温器 的温度调理到所需丈量温度,接循环水,待温度稳定 非常钟后,即可丈量。
测定乙醇、乙酸乙酯的折光率,并进展温度校正, 与文献值比较。
仪器运用终了后必需做好清洁任务,放入木箱内, 木箱内应存有枯燥剂以吸收潮气。
2. 阿贝折光仪的构造
1.反射镜 2. 转轴折光棱镜 3. 遮光板 4. 温度计 5. 进光棱镜 6. 色散调理手轮 7. 色散值刻度圈 8. 目镜 9. 盖板 10. 棱 镜锁紧手轮 11. 折射棱镜座 12. 照明刻度盘聚光镜 13. 温度计 座 14. 底座 15. 折射率刻度调理手轮 16. 调理物镜螺丝孔 17. 壳体 18. 恒温器接头
将被测液体用干净滴管加在折射棱镜外表,并将进 光棱镜盖上,用手轮〔10〕锁紧,要求液层均匀,充溢 视场,无气泡。翻开遮光板〔3〕,合上反射镜〔1〕, 调理目镜视度,使十字线成象明晰,此时旋转手轮 〔15〕并在目镜视场中找到明暗分界限的位置,再旋转 手轮〔6〕使分界限不带任何彩色,微调手轮〔15〕,使 分界限位于十字线的中心,再适当转动聚光镜〔12〕, 此时目镜视场下方显示的示值即为被测液体的折光率。
3.阿贝折光仪的运用与操作方法
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
将被测液体用干净滴管加在折射棱镜表面,并将进 光棱镜盖上,用手轮(10)锁紧,要求液层均匀,充满 视场,无气泡。打开遮光板(3),合上反射镜(1), 调节目镜视度,使十字线成象清晰,此时旋转手轮 (15)并在目镜视场中找到明暗分界线的位置,再旋转 手轮(6)使分界线不带任何彩色,微调手轮(15),使 分界线位于十字线的中心,再适当转动聚光镜(12), 此时目镜视场下方显示的示值即为被测液体的折光率。
2-2 阿贝折光仪工作原理
1. 阿贝折光仪工作原理
如果介质A对于介质B是疏物质,即nA<nB时,则折射 角β必小于入射角α,当入射角α为900时,sinα=1,这 时折射角达到最大值,称为临界角,用β0表示。很明显, 在一定波长与一定条件下,β0也是一个常数,它与折光 率的关系是:
n=1/sinβ0 可见通过测定临界角β0,就可以得到折射率,这就是通 常所用阿贝(Abbe)折光仪的基本光学原理。
A
B
根据折射定律,波长一定的单色光线,在确定的外界
条件(如温度、压力等)下,从一个介质A进入另一个
介质B时,入射角α和折射角β(如下图)的正弦之比
和这两个介质的折光率N(介质A的)与n(介质B的)成
反比, 即:
Sin =
n
若介质A是真空,Sin则 定其N=N1
时的所入以射一角个和介折质射的角折n的光=正率弦S,Si之inn是比光。线这从种真折空光进率入称这为个该介介质 质的绝对折光率,通常测定的折光率,都是以空气作为 比较的标准。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
9
Байду номын сангаас 谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
2. 阿贝折光仪的结构
1.反射镜 2. 转轴折光棱镜 3. 遮光板 4. 温度计 5. 进光棱镜 6. 色散调节手轮 7. 色散值刻度圈 8. 目镜 9. 盖板 10. 棱 镜锁紧手轮 11. 折射棱镜座 12. 照明刻度盘聚光镜 13. 温度计 座 14. 底座 15. 折射率刻度调节手轮 16. 调节物镜螺丝孔 17. 壳体 18. 恒温器接头
物质的折光率与它的结构和光线波长有关,而且也 受温度、压力等因素的影响。折光率常用ntD表示 D是以 钠灯的D线(5893Å)作光源,t是与折光率相对应的温度。
由于通常大气压的变化,对折光率的影响不显著, 所以只在很精密的工作中,才考虑压力的影响。
一般当温度增高一度时,液体有机化合物的折光率 会减少3.5×10-4~5.5×10-4,不同温度测定的折光率, 可换算成另一温度下的折光率。为了便于计算,一般采 用4×10 -4为温度每变化1度的校正值。这个粗略计算, 所得的数值可能略有误差。但却有参考价值。通常文献 中列出的某物质的折光率是温度在20度的数值。当实际 测定时的温度高于(或低于)20度时,所测折光率值应 加上(或减去)Δt×4×10-4。
实验五 折光率的测定
一、实验目的
理解液体有机物折光率测定的意义;了解阿贝折光 仪测定折光率的原理;掌握阿贝折光仪测定折光率的方 法和操作要领;练习用阿贝折光仪进行乙醇、乙酸乙酯 折光率测定。
二、实验内容
2-1 实验原理
光在两个不同介质中的传播速度是不相同的。当 光线从一个介质A进入另一个介质B时,如果它的传播方 向与两个介质的界面不垂直时,则在界面处的传播方 向发生改变。这种现象称为光的折射现象。
3.阿贝折光仪的使用与操作方法
(1)准备工作
①测定前,必须先用标准试样校对读数
②每次测定工作之前及进行示值校准时必须将进光棱 镜的毛面,折射棱镜的抛光面及标准试样的抛光面, 用无水酒精与乙醚(1︰4)的混合液和脱脂棉花轻檫 干净,以免留有其他物质,影响成象清晰度和测量精 度。
(2)乙醇、乙酸乙酯折光率测定
2-2 阿贝折光仪工作原理
1. 阿贝折光仪工作原理
如果介质A对于介质B是疏物质,即nA<nB时,则折射 角β必小于入射角α,当入射角α为900时,sinα=1,这 时折射角达到最大值,称为临界角,用β0表示。很明显, 在一定波长与一定条件下,β0也是一个常数,它与折光 率的关系是:
n=1/sinβ0 可见通过测定临界角β0,就可以得到折射率,这就是通 常所用阿贝(Abbe)折光仪的基本光学原理。
A
B
根据折射定律,波长一定的单色光线,在确定的外界
条件(如温度、压力等)下,从一个介质A进入另一个
介质B时,入射角α和折射角β(如下图)的正弦之比
和这两个介质的折光率N(介质A的)与n(介质B的)成
反比, 即:
Sin =
n
若介质A是真空,Sin则 定其N=N1
时的所入以射一角个和介折质射的角折n的光=正率弦S,Si之inn是比光。线这从种真折空光进率入称这为个该介介质 质的绝对折光率,通常测定的折光率,都是以空气作为 比较的标准。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
9
Байду номын сангаас 谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
2. 阿贝折光仪的结构
1.反射镜 2. 转轴折光棱镜 3. 遮光板 4. 温度计 5. 进光棱镜 6. 色散调节手轮 7. 色散值刻度圈 8. 目镜 9. 盖板 10. 棱 镜锁紧手轮 11. 折射棱镜座 12. 照明刻度盘聚光镜 13. 温度计 座 14. 底座 15. 折射率刻度调节手轮 16. 调节物镜螺丝孔 17. 壳体 18. 恒温器接头
物质的折光率与它的结构和光线波长有关,而且也 受温度、压力等因素的影响。折光率常用ntD表示 D是以 钠灯的D线(5893Å)作光源,t是与折光率相对应的温度。
由于通常大气压的变化,对折光率的影响不显著, 所以只在很精密的工作中,才考虑压力的影响。
一般当温度增高一度时,液体有机化合物的折光率 会减少3.5×10-4~5.5×10-4,不同温度测定的折光率, 可换算成另一温度下的折光率。为了便于计算,一般采 用4×10 -4为温度每变化1度的校正值。这个粗略计算, 所得的数值可能略有误差。但却有参考价值。通常文献 中列出的某物质的折光率是温度在20度的数值。当实际 测定时的温度高于(或低于)20度时,所测折光率值应 加上(或减去)Δt×4×10-4。
实验五 折光率的测定
一、实验目的
理解液体有机物折光率测定的意义;了解阿贝折光 仪测定折光率的原理;掌握阿贝折光仪测定折光率的方 法和操作要领;练习用阿贝折光仪进行乙醇、乙酸乙酯 折光率测定。
二、实验内容
2-1 实验原理
光在两个不同介质中的传播速度是不相同的。当 光线从一个介质A进入另一个介质B时,如果它的传播方 向与两个介质的界面不垂直时,则在界面处的传播方 向发生改变。这种现象称为光的折射现象。
3.阿贝折光仪的使用与操作方法
(1)准备工作
①测定前,必须先用标准试样校对读数
②每次测定工作之前及进行示值校准时必须将进光棱 镜的毛面,折射棱镜的抛光面及标准试样的抛光面, 用无水酒精与乙醚(1︰4)的混合液和脱脂棉花轻檫 干净,以免留有其他物质,影响成象清晰度和测量精 度。
(2)乙醇、乙酸乙酯折光率测定
