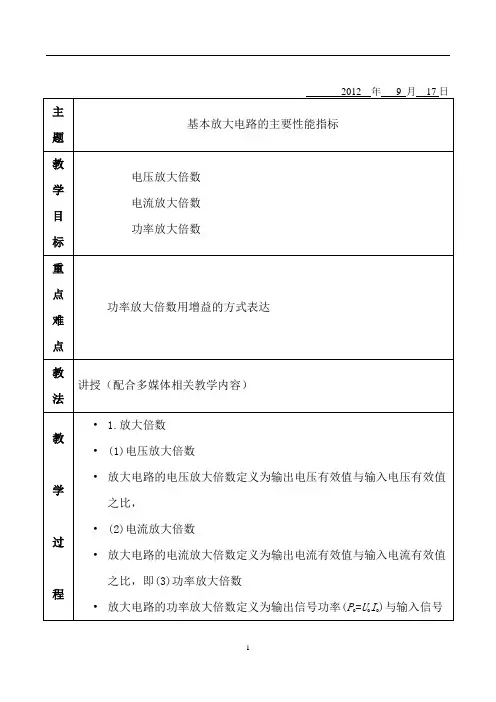

基本放大器的性能指标

课
后
小
结
本节较为简单，学生容易掌握
2012年9月17日
主题
基本放大电路的主要性能指标
教学目标
电压放大倍数
电流放大倍数
功率放大倍数
重点难点
功率放大倍数用增益的方式表达
教法
讲授（配合多媒体相关教学内容）
教
学
过
程
•1.放大倍数
•(1)电压放大倍数
•Байду номын сангаас大电路的电压放大倍数定义为输出电压有效值与输入电压有效值之比，
•(2)电流放大倍数
•放大电路的电流放大倍数定义为输出电流有效值与输入电流有效值之比，即(3)功率放大倍数
•放大电路的功率放大倍数定义为输出信号功率(Po=UoIo)与输入信号功率(Pi=UiIi)之比，即
•在实际工作中，放大倍数常用增益G来表示，增益的单位为分贝(dB)。定义为
•(2)输出电阻
•从放大器输出端(不包括外接负载电阻RL)看进去的交流等效电阻叫输出电阻。
我们把放大
电路能正常放大的频率范围，叫做放大电路的通频带，如图2-21所

功放性能指标详细解析

功放性能指标详细解析功率放大器简称功放，是音响系统中最基本的设备，它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电信号进行放大以驱动扬声器发出声音。

功放的主要性能指标有输出功率，频率响应，失真度，信噪比，输出阻抗，阻尼系数等。

输出功率输出功率(output power)：表明该功率放大器在一定负载下输出功率的大小，一般在功放说明书上标明在8欧姆负载，4欧姆负载或2欧姆负载状态下的输出功率，同时也会表明功放在桥接状态下，8欧姆负载时或4欧姆负载时的输出功率。

这个输出功率表示功放的额定输出功率，而不是最大或者峰值输出功率。

负载阻抗负载阻抗(load impedance)：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。

双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。

桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。

立体声(两路)模式立体声(两路)模式(stereo mode or dual mode)：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声(两路)模式。

桥接模式(bridge mode)：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。

并联输入模式并联输入模式(parallel mode)：此方式将功放的两路输入信号通道进行并联，只输入一路信号来同时驱动两个放大电路，两个输出端输出信号相同。

频响范围频响范围(frequency range)：表明功放可以进行放大的工作频段，一般为20-20000赫兹，一般在此数据后面有一个后缀，比如-1/+1dB,这代表这个频率范围的误差或浮动范围，这个数值约小，表明频率范围内的频响曲线更平直。

功放-性能指标

功放-性能指标功放的主要性能指标有输出功率，频率响应，失真度，信噪比，输出阻抗，阻尼系数等。

输出功率：单位为W，由于各厂家的测量方法不一样，所以出现了一些名目不同的叫法。

例如额定输出功率，最大输出功率，音乐输出功率，峰值音乐输出功率。

音乐功率：是指输出失真度不超过规定值的条件下，功放对音乐信号的瞬间最大输出功率。

峰值功率：是指在不失真条件下，将功放音量调至最大时，功放所能输出的最大音乐功率。

额定输出功率：当谐波失真度为10%时的平均输出功率。

也称做最大有用功率。

通常来说，峰值功率大于音乐功率，音乐功率大于额定功率，一般的讲峰值功率是额定功率的5--8倍。

频率响应：表示功放的频率范围，和频率范围内的不均匀度。

频响曲线的平直与否一般用分贝[db]表示。

家用HI-FI功放的频响一般为20Hz--20KHZ正负1db.这个范围越宽越好。

一些极品功放的频响已经做到0--100KHZ。

失真度：理想的功放应该是把输入的讯号放大后，毫无改变的忠实还原出来。

但是由于各种原因经功放放大后的信号与输入信号相比较，往往产生了不同程度的畸变，这个畸变就是失真。

用百分比表示，其数值越小越好。

HI-FI功放的总失真在0。

03%--0。

05%之间。

功放的失真有谐波失真，互调失真，交叉失真，削波失真，瞬态失真，瞬态互调失真等。

信噪比：是指信号电平与功放输出的各种噪声电平之比，用db表示，这个数值越大越好。

一般家用HI-FI功放的信噪比在60db以上。

输出阻抗：对扬声器所呈现的等效内阻，称做输出阻抗。

功放-故障维修HI-FI音响与AV放大器的常见故障有整机不工作、无声音输出、音轻、噪声大、失真、啸叫等。

下面介绍各种故障的检修思路与检修技巧。

整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。

功率放大器的性能指标

功率放大器的性能指标有哪些？功率放大器的性能指标很多,有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、频率响应、失真度三项指标为主。

1．输出功率输出功率是指功放输送给负载的功率,以瓦（W)为基本单位。

功放在放大量和负载一定的情况下,输出功率的大小由输入信号的大小决定。

过去，人们用额定输出功率来衡量输出功率，现在由于高保真度的追求和对音质的评价不一样，采用的测量方法不同，因此形成了许多名目的功率称呼，应当注意。

（1) 额定输出功率(RMS）额定输出功率是指在一定的谐波失真指标内，功放输出的最大功率。

应该注意,功放的的负载和谐波失真指标不同,额定输出功率也随之不同。

通常规定的谐波失真指标有1%和10％。

由于输出功率的大小与输入信号有关，为了测量方便,一般采用连续正弦波作为测量信号来测量音响设备的输出功率。

通常测量时给功放输入频率为1000Hz的正弦信号，测出等阻负载电阻上的电压有效值(V），此时功放的输出功率（P）可表为P=V2/RL式中：RL为扬声器的阻抗这样得到的输出功率，实际上为平均功率。

当音量逐渐开大时，功放开始过载，波形削顶，谐波失真加大。

谐波失真度为10%时的平均功率,称为额定输出功率,亦称最大有用功率或不失真功率.（2)最大输出功率在上述情况下不考虑失真的大小，给功放输入足够大的信号，并将音量和音调电位器调到最大时，功放所能输出的最大功率称为最大输出功率。

额定输出功率和最大输出功率是我国早期音响产品说明书上常用的两种功率.通常最大输出功率是额定功率的2倍。

但是，在放音时却有这样的情况,两台最大有用功率及扬声器灵敏度都差不多的功放在试听交响乐节目时，当一段音乐从低潮过去以后突然来一突发性打击乐器声，可能一台功放能在瞬间给出相当大的功率，给人以力度感，另一台功放却显得底气不足。

为了标志功放这种瞬间的突发输出功率的能力，除了测量上述的最大有用功率和最大输出功率之外，有必要测量功放的音乐输出功率和峰值输出功率。

射频放大器的9个主要性能指标

射频放大器的9个主要性能指标RF PA(radio frequency power amplifier)是各种无线发射机的重要组成部分。

在发送机的前级电路中，调制振荡电路产生的射频信号的功率非常小，需要经过一系列放大一缓冲级、中间放大级、最终级的功率放大级，得到足够的射频功率后，提供给天线进行辐射。

为了得到足够大的射频输出功率，射频功率放大器常常扮演着不可或缺的作用。

那么，射频放大器的主要指标有哪些呢？射频放大器结构射频放大器的9个主要性能指标1、输出功率和1dB压缩点(P1dB)输入功率超过一定值时，晶体管的增益开始下降，最终输出功率饱和。

如果放大器的增益偏离常数或低于其他小信号增益1dB，这个点就是1dB压缩点(P1dB)。

放大器的功率容量通常用1dB的压缩点表示。

2、增益工作增益是测量放大器放大能力的主要指标。

增益的定义是放大器输出端口传输到负载的功率与信号源实际传输到放大器输入端口的功率之比。

增益平坦度是在一定温度下放大器增益在整个工作频带内变化的范围，也是放大器的主要指标。

3、工作频率范围一般是指放大器的线性工作频率范围。

当频率从DC开始时，放大器被认为是直流放大器。

4、效率放大器是功率元件，所以需要消耗供电电流。

因此，放大器的效率对整个系统的效率非常重要。

功率效率是放大器的高频输出功率与提供给晶体管的直流功率之比。

NP=RF输出功率/直流输入功率。

5、交条失真(IMD)交条失真是具有不同频率的两个或更多个输入信号通过功率放大器而产生的混合分量。

这是因为放大器的非线性特点。

其中，三阶交条产物特别接近基波信号，影响最大，因此交条失真中最重要的是三阶交，当然，三阶交条产物越低越好。

6、三阶交条截止点(IP3)图2中基波信号的输出功率延长线与三阶交条延长线的交点称为三阶交条截止点，用符号IP3表示。

IP3也是放大器非线性的重要指标。

输出功率一定时，三阶交条截止点的输出功率越大，放大器的线性度越好。

运算放大器的主要参数

02
输出参数
输出阻抗
总结词
输出阻抗是运算放大器的一个重要参数，它决定了放大器输出信号的损失程度。
详细描述
输出阻抗定义为运算放大器输出端的电阻抗，它反映了放大器对输出信号的阻碍作用。输出阻抗越大，信号在输出端的损失越大，信号保真度越低。因此，在选择运算放大器时，应尽量选择具有较低输出阻抗的型号，以减小信号损失。
03
直流参数
直流增益
总结词
直流增益是运算放大器的重要参数，表示放大器对直流信号的放大能力。
详细描述
直流增益是指在直流条件下，输出电压与输入电压的比值，通常用分贝或倍数表示。它是衡量运算放大器放大能力的重要指标，一般要求具有较高的增益值。
输入失调电压
总结词
输入失调电压是运算放大器的静态参数，表示输入端在没有输入信号时，由于内部晶体管的不对称性所产生的电压差。
详细描述
电源电流是衡量运算放大器功耗的重要参数，它反映了运算放大器在正常工作状态下对电源的负载能力。较小的电源电流意味着较低的功耗和发热，有助于提高运算放大器的可靠性。在选择运算放大器时，应考虑其电源电流与系统电源的负载能力相匹配。
功耗
总结词
功耗是运算放大器在工作过程中消耗的能量，通常以瓦特（W）为单位表示。
运算放大器的主要参数
目录
• 输入参数 • 输出参数 • 直流参数 • 交流参数 • 电源参数
01
输入参数
输入偏置电流
总结词
输入偏置电流是运算放大器在无输入信号时，输入端的直流电流。
详细描述
输入偏置电流表示运算放大器在静态时，输入端的直流电流大小。它反映了运算放大器输入级的直流状态。输入偏置电流的大小会影响运算放大器的精度和线性度，因此在实际应用中需要对其进行精确控制。

功放电路性能指标及测试方法

1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。

配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。

（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。

功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。

额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。

应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。

通常规定的谐波失真指标有1%和10%。

由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为：2o o=LU P R （4-1-4）式中L R 为等效负载的阻抗。

这样得到的输出功率，实际上为平均功率OAV P 。

当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。

谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。

最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。

额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。

通常最大输出功率是额定功率的2倍。

2LUom Pom R （4-1-5）其中，Uom 为放大器的最大输出电压有效值。

功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。

图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个0.755V(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个0.35V(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。

放大电路的主要性能指标

15
7、最大输出功率Pomax和效率η
三极管是一个能量控制器件，它能通过三极管的控制作用，把直流电源提供的能量转换成交流电能输出。所以，放大电路的最大输出功率，就是在输出信号不失真时，放大电路向负载提供的最大交流功率，用Pomax来表示。规定放大器的最大输出功率与直流电源提供的功率之比叫做放大器的效率η。效率越高．在交流输入信号的控制下，能量转换能力就越强。
RL ' Uo RL ro
11
实验分析时，在保持输人信号不变的前提下，分别测出放
），输出电 '和 U 大电路输出端开路和加载(接时的电压 U
o
阻可由下式来决定
3、最大输出幅度
U ro 。o 1 RL Uo
在不失真情况下，放大电路的最大输出电压或电流的大
2.1.2 放大电路的主要指标
放大电路的性能指标可以衡量一个放大器性能的好坏和特点。性能指标主要包括放大倍数(或增益)、输人电阻、输出电阻、通频带等。由于放大电路可以看成是一个有源四端双口网络，为讨论放大电路的性能指标，将放大电路的等效网络重画于图2—2中，并按双口网络的一般约定画出了电流的方向和电压的极性，同时假定输入信号为正弦波，图中的电流和电压均采用向量表示。这样，我们就可以由这个网络的端口特性来描述放大电路的性能指标。
4
图2-2 放大电路示意图
5
1、放大倍数(或增益)
为衡量放大电路的放大能力，规定不失真时的输出量与，或称为增益，输入量的比值叫做放大电路的放大倍数 A 即：
X o A X i
根据输入量和输出量的不同．可以有以下四种增益的定义方法。 1) 电压放大倍数
U A o A uu u U i

模拟电路基础-放大器的基本交流性能指标

缺点：①低频特性差； ②变压器体积大、笨重、贵，更不能集成化，只能用于分立元件放大电路。
4. 光电耦合 →以光信号为媒介来实现电信号的耦合和传递
光电耦合器是将发光元件（发光二极管）与光敏元件（光电三极管）相互绝缘地组合在一起：发光元件为输入回路，它将电能转化成光能；光敏元件为输出回路，它将光能再转换成电能，实现输入与输出电路的电气隔离，从而可有效地抑制电干扰。
Chap3 BJT放大电路
放大器的基本交流性能指标
1. 放大倍数A
Av
vo vi
2. 输入电阻：从放大器输入端看进去的等效电阻
Ri
vi ii
3. 输出电阻：从放大器输出端看进去的等效电阻
R vi o
v o
t
R o
i o 输RL出端口,vs外0施测试电压
t
RL vs 0
放大器的非线性失真分析
(a) 元器件参数，特别是晶体管的参数会随温度的变化而变化。
(b) 元器件会出现老化，参数发生了变化。
由温度引起的零漂称为温漂零漂
引起直接耦合放大电路零漂的主
由元器件老化引起的零漂称为时漂要因素是温漂
抑制零点漂移的常用方法→
1. 引入直流负反馈 2. 采用差动放大电路
2. 电容耦合→将后级电路通过电容器与前级相连
多级放大电路对耦合电路要求：
① 静态：保证各级Q点设置
② 动态: 传送信号。
要求：波形不失真，减少压降损失。
1.直接耦合→将后级电路通过导线直接与前级相连
优点：①电路中没有电容和变压器，易于集成。 ②能放大交流信号，同时也能放大直流或缓变信号。
缺点：①各级静态工作点Q相互影响，分析、设计和调试困难；

模拟电子线路4.2 放大器的性能指标

波特图
在半对数坐标纸上描绘的频率特性曲线即波特图。幅频特性相频特性
A( f )/dB(线性刻度) AI AI 2
增益分贝值：
A( ) dB 20lg A( )
通频带：
1 AI 时， 2
0 fL fH f /Hz 增益下降到 A( f )(线性刻度) (对数刻度)
对应上限频率fH 、
4.2 放大器的性能指标
就信号而言，各种小信号放大器均可统一表示为有源线性四端网络：
ii io + vi 线性有源四端网络 + RL vo -
RS + vS Ri
Ro
反映放大器性能的主要指标有：
输入电阻Ri 、输出电阻Ro、增益A
4.2.1
输入电阻、输出电阻、增益
输入电阻
对输入信号源而言，放大器相当于它的一个负载，而这个等效负载电阻就是放大器输入电阻Ri 。
多级放大器
RS + vS + + A1 + A2 + RL vo Ri2 vo1= vi2 -
vi
-
多级放大器可拆分成单级电路进行分析: 将后级输入电阻作为前级的负载电阻。
将前级带负载后的输出电压作为后级输入电压。
vo vo vo1 Av Av1 Av 2 vi vi2 vi
Ri Ri1
Ro Ro2
4.2.2
放大器的失真
放大器的失真是指输出信号不能重现输入信号波形的一种物理现象。频率失真线性失真瞬变失真失真类型非线性失真
频率失真
一般而言，放大器中含有电抗元件。在正弦信号激励下，不同频率呈现不同电抗，因而放大器增益应为频率的复函数：

高频小信号放大器的主要技术指标

高频小信号放大器的主要技术指标一、引言高频小信号放大器是现代电子通信系统中的重要组成部分，它用于放大微弱的高频信号，以便在电信、广播、无线通信等领域中进行数据传输和通信。

本文将详细讨论高频小信号放大器的主要技术指标及其影响因素，以及如何优化这些指标以提高放大器的性能。

二、频率响应频率响应是高频小信号放大器的重要技术指标之一。

它描述了放大器对不同频率信号的增益特性。

在设计放大器时，需要保证频率响应尽可能平坦，以便在整个频率范围内都能够实现高增益。

频率响应的平坦度可以通过调整电路的带宽和谐振频率来实现，同时还需要考虑放大器的稳定性和噪声特性。

1. 带宽带宽是指放大器能够放大信号的频率范围。

在设计放大器时，需根据实际应用需求选择适当的带宽。

带宽的选择取决于信号频率范围和需要放大的信号的带宽。

2. 谐振频率谐振频率是指放大器在谐振状态下的工作频率。

谐振频率取决于放大器的电感和电容参数，通过调整这些参数可以改变谐振频率。

谐振频率的选择与应用场景密切相关，不同的应用可能需要不同的谐振频率。

三、增益增益是高频小信号放大器另一个重要的技术指标，它描述了放大器对信号的放大倍数。

增益的大小直接影响到放大器的灵敏度和信噪比。

1. 功率增益功率增益是指放大器输出功率与输入功率之间的比值。

放大器的功率增益越大，表示放大器将输入信号放大得更强，提高了信号传输的距离和可靠性。

2. 电流增益电流增益是指放大器输出电流与输入电流之间的比值。

电流增益反映了放大器对信号电流的放大效果，也是判断放大器性能优劣的重要指标之一。

3. 电压增益电压增益是指放大器输出电压与输入电压之间的比值。

电压增益决定了放大器对信号电压的放大倍数，也是评估放大器性能的关键指标。

四、线性度线性度描述了放大器输出信号与输入信号之间的线性关系，也反映了放大器的失真程度。

线性度越高，表示放大器输出的信号与输入信号的关系越接近直线，失真越小。

1. 非线性失真非线性失真是指放大器输出信号与输入信号之间的偏离程度。

三运放仪表放大器共模抑制比

三运放仪表放大器共模抑制比【知识】深度解析三运放仪表放大器共模抑制比导语：在电子领域中，三运放仪表放大器是一种常用的电路，具有广泛的应用场景。

其中，共模抑制比是评估三运放仪表放大器性能的重要指标之一。

本文将深入探讨三运放仪表放大器共模抑制比的概念、应用和影响因素，帮助读者全面理解这一主题。

一、什么是三运放仪表放大器共模抑制比？1.1 三运放仪表放大器的基本原理三运放仪表放大器是由三个运算放大器组成的电路，常用于测量电压、电流等信号。

它的基本原理是将输入信号分别连接到两个运放器的正输入端和负输入端，并将它们的输出通过差动放大器进行运算。

这样，三运放仪表放大器的输出即为输入信号的差值。

1.2 共模抑制比的定义共模抑制比是评估三运放仪表放大器对共模信号抑制能力的指标。

在理想情况下，三运放仪表放大器只输出差模信号，对于共模信号应该完全抑制。

共模抑制比是用来衡量三运放仪表放大器对共模信号抑制能力的大小的一个指标。

二、三运放仪表放大器共模抑制比的应用和意义2.1 应用场景三运放仪表放大器广泛应用于测量和控制系统中，特别是在精密测量仪器、传感器信号处理和自动控制系统中。

其高共模抑制比使其能够有效地滤除共模干扰信号，提高测量和控制系统的信号质量和精度。

2.2 重要意义共模抑制比是评价三运放仪表放大器性能好坏的指标之一。

具有高共模抑制比的三运放仪表放大器能够更好地抑制共模干扰信号，提高系统的可靠性和稳定性。

共模抑制比的好坏还与电路噪声的抑制、电源噪声的滤除等方面密切相关。

三、影响三运放仪表放大器共模抑制比的因素3.1 运放器的性能参数三运放仪表放大器的共模抑制比与运放器的性能参数密切相关。

运放器的开环增益、共模抑制比和输入偏置电流等参数会直接影响三运放仪表放大器的共模抑制比。

在选用和设计三运放仪表放大器时，需要对运放器的性能参数进行合理的选择和匹配。

3.2 外部电路的设计除了运放器的性能参数之外，外部电路的设计也对三运放仪表放大器的共模抑制比有一定的影响。

运算放大器技术指标

运算放大器技术指标运算放大器的静态技术指标 1.输入失调电压VIO(input offset voltage) ：输入电压为零时，将输出电压除以电压增益，即为折算到输入端的失调电压。

VIO是表征运放内部电路对称性的指标。

2.输入失调电流IIO(input offset current)：在零输入时，差分输入级的差分对管基极电流之差，用于表征差分级输入电流不对称的程度。

3.输入偏置电流IB(input bias current)：运放两个输入端偏置电流的平均值，用于衡量差分放大对管输入电流的大小。

4.输入失调电压温漂：在规定工作温度范围内，输入失调电压随温度的变化量与温度变化量之比值。

5.输入失调电流温漂：在规定工作温度范围内，输入失调电流随温度的变化量与温度变化量之比值。

6.最大差模输入电压(maximum differential mode input voltage)：运放两输入端能承受的最大差模输入电压，超过此电压时,差分管将出现反向击穿现象。

7.最大共模输入电压(maximum common mode input voltage)：在保证运放正常工作条件下，共模输入电压的允许范围。

共模电压超过此值时，输入差分对管出现饱和，放大器失去共模抑制能力。

运算放大器的动态技术指标 1.开环差模电压放大倍数(open loop voltage gain) ：运放在无外加反馈条件下，输出电压与输入电压的变化量之比。

2.差模输入电阻(input resistance) ：输入差模信号时，运放的输入电阻。

3.共模抑制比(common mode rejection ratio) ：与差分放大电路中的定义相同，是差模电压增益与共模电压增益之比，常用分贝数来表示。

KCMR=20lg(Avd / Avc ) (dB) 4.-3dB带宽(3dB band width) ：运算放大器的差模电压放大倍数在高频段下降3dB所定义的带宽。

几种常用集成运算放大器的性能参数

几种常用集成运算放大器的性能参数1．通用型运算放大器A741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

μ通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例2．高阻型运算放大器，IIB为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。

用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。

常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

Ω这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid＞（109~1012）3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。

低温漂型运算放大器就是为此而设计的。

目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。

4．高速型运算放大器s，BWG＞20MHz。

μA715等，其SR=50~70V/μ在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。

高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、5．低功耗型运算放大器W，可采用单节电池供电。

μA。

目前有的产品功耗已达微瓦级，例如ICL7600的供电电源为1.5V，功耗为10μ由于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。

放大器的性能指标及测量方法

放大器的性能指标及测量方法1、放大器的性能指标〔1〕静态工作点放大器的静态工作点是U BE 、I B 、I C 、U CE 。

一般只测量U BE 、I C 、U CE 三个参数。

〔2〕电压放大倍数放大器的电压放大倍数ioV V V A 〔3〕输入电阻〔4〕输出电阻〔5〕最大动态范围〔6〕通频带2、放大器性能指标的测试方法以单管共射放大器电路说明。

〔1〕放大器静态工作点的调试与测量 ①静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C 〔或U CE 〕的调整与测试。

静态工作点是否适宜，对放大器的性能和输出波形都有很大影响。

如工作点偏高，放大器在参加交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2〔a 〕所示；如工作点偏低那么易产生截止失真，即u O 的正半周被缩顶〔一般截止失真不如饱和失真明显〕，如图2－2〔b 〕所示。

这些情况都不符合图2-1单管共射放大器电路不失真放大的要求。

所以在选定工作点以后还必须进展动态调试，即在放大器的输入端参加一定的输入电压u i，检查输出电压u O的大小和波形是否满足要求。

如不满足，那么应调节静态工作点的位置。

〔a〕〔b〕图2-2 静态工作点对u O波形失真的影响改变电路参数U CC、R C、R B〔R B1、R B2〕都会引起静态工作点的变化，如图2－3所示。

但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，那么可使静态工作点进步等。

图2－3 电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高〞或“偏低〞不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。

所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。

如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。

②静态工作点的测量测量放大器的静态工作点，应在输入信号u i＝0的情况下进展，即将放大器输入端与地端短接，然后选用量程适宜的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C以及各电极对地的电位U B、U C和U E。

功放性能指标详细解析

功放性能指标详细解析功率放大器简称功放，是音响系统中最基本的设备，它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电信号进行放大以驱动扬声器发出声音。

功放的主要性能指标有输出功率，频率响应，失真度，信噪比，输出阻抗，阻尼系数等。

输出功率输出功率(output power)：表明该功率放大器在一定负载下输出功率的大小，一般在功放说明书上标明在8欧姆负载，4欧姆负载或2欧姆负载状态下的输出功率，同时也会表明功放在桥接状态下，8欧姆负载时或4欧姆负载时的输出功率。

这个输出功率表示功放的额定输出功率，而不是最大或者峰值输出功率。

负载阻抗负载阻抗(load impedance)：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。

双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。

桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。

立体声(两路)模式立体声(两路)模式(stereo mode or dual mode)：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声(两路)模式。

桥接模式(bridge mode)：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。

并联输入模式并联输入模式(parallel mode)：此方式将功放的两路输入信号通道进行并联，只输入一路信号来同时驱动两个放大电路，两个输出端输出信号相同。

频响范围频响范围(frequency range)：表明功放可以进行放大的工作频段，一般为20-20000赫兹，一般在此数据后面有一个后缀，比如-1/+1dB,这代表这个频率范围的误差或浮动范围，这个数值约小，表明频率范围内的频响曲线更平直。

运算放大器的性能指标

运算放⼤器的性能指标⼀.直流指标(静态指标)1.输⼊失调电压（Input offset voltage）2.输⼊失调电压的温漂在实际当中，每个芯⽚的输⼊失调电压并⾮固定不变，输⼊失调电压会随温度的变化⽽漂移，这个参数相当于是对输⼊失调电压的进⼀步补充。

以上参数有些datasheet中除了会给出典型的值外，还会给出不同的输⼊失调电压下的芯⽚的分布⽐例和不同温度的会出现温漂的芯⽚的分布⽐例，⼀般都是符合正态分布的。

3.输⼊偏置电流(Input bias current)理想的运放输⼊阻抗⽆穷⼤，因此不会有电流流⼊输⼊端，⼀般情况下，CMOS和JFET的偏置电流⽐双极性的都要⼩，偏置电流⼀般⽆需考虑。

输⼊偏置电流的值应该是（Ib+ +Ib-）/2.4.输⼊失调电流(Input offset current)输⼊失调电流的值为(Ib+- Ib-)对于⼩信号的处理，运放的选择要选择偏置电流⽐较⼩的。

对于偏置电流的另外⼀种解决⽅案为在地和同相端之间接⼀格电阻，电阻的⼤⼩为Req=R1//R2.5.输⼊共模电压Vicm（Input Voltage common-mode Range）共模输⼊电压Vicm被定义为⼀个电压范围：当超过该范围时，运放停⽌⼯作。

如果输⼊的电压不在此范围之类，运放将停⽌⼯作。

对于有不同输⼊级的运放，其输⼊共模电压是不⼀样的。

由于运放向单电源低电压趋势发展，所以该参数越来越重要。

这个参数是运放选择时⾮常重要的⼀个参数，有些信号通过运放之后可能会出现削顶的情况，可能就是因为这个参数选的不好。

6.共模抑制⽐CMRR (Common-Mode Rejection)共模抑制⽐的定义：差分电压放⼤倍数与共模电压放⼤倍数之⽐（理想运放的这个值为⽆穷⼤，实际中⼀般是数万倍），为了说明差分放⼤电路抑制共模信号及放⼤查分信号的能⼒。

这个性能主要是指运放在差分输⼊的情况下,对共模⼲扰的抑制性能，⼀般⽤单位db来表⽰，这个值⼀般在80db-120db之间。
