中考物理一轮复习资料 第五讲 电压和电阻(无答案) 新人教版

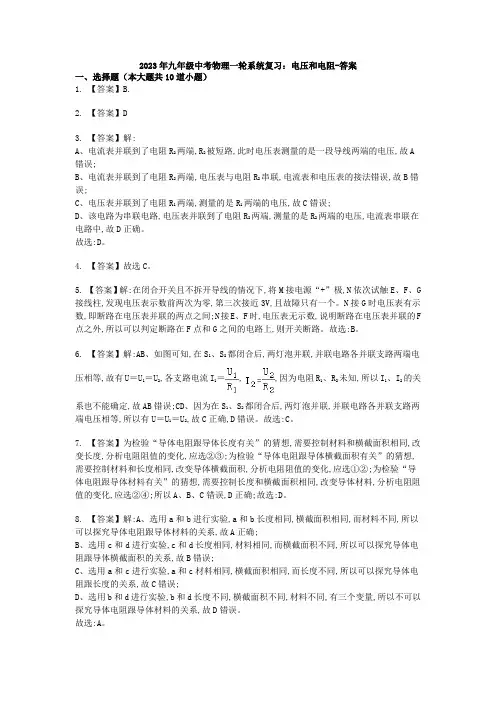

2023年九年级中考物理一轮系统复习:电压和电阻-答案
2023年九年级中考物理一轮系统复习:电压和电阻-答案一、选择题(本大题共10道小题)1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。
故选:D。
4. 【答案】故选C。
5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。
N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。
故选:B。
6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U=U1=U2,各支路电流I1=,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U=U1=U2,故C正确,D错误。
故选:C。
7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。
8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。
人教版中考物理一轮复习课件--- 电压 电阻
4.如图所示的电路,AB和CD均为镍铬合金线。闭合开关后,通过观
察
,可以比较出合金线电阻的大小,这种研究方法叫
(选填“等效替代法”或“转换法”)。这个实验装置是研究电阻
大小与导体
的关系。
答案:电流表的示数 转换法 横截面积 解析:实验中采用转换法,通过观察电流表的示数来比较电阻的大小;导体 的电阻和导体的长度、材料、横截面积等有关,探究时采用控制变量法。 由题意可知,导体的材料和长度均相同,横截面积不同,电阻值不同,所以该 实验研究的是电阻大小与导体横截面积的关系。
如图所示,在探究影响导体电阻大小因素的实验中,导线a、b、c粗细相 同,b、d粗细不同;a、b、d长度相同。
(1)该实验是通过观察
的示数间接比较导线电阻的大小。
(2)选用导线a、b分别接入电路中,是为了探究电阻大小跟导体
的
关系。
(3)选用导线b、c分别接入电路中,是为了探究电阻大小跟导体
的
关系。
解析:音量电位器就是滑动变阻器,通过改变连入电路中的电阻长度改变电 阻的大小,从而改变电路中的电流,电位器的电阻实际上是由一定长度的石 墨膜构成的。将O、b两点接入电路中,使滑动触头逆时针转动,则其连入 电路的电阻长度减小,所以其电阻减小。 答案:长度 电流 减小
右图是科技创新小组的同学们自己发明的电子握力器的内部结构示意图。电源 电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同 步运动,握力为0时,滑片处于a端。L是一个电阻不变的指示灯,力量计由一个 电流表改装而成。使用时,先闭合开关S,再 用手握住手柄,A柄向下运动压缩弹簧,握力 就显示在力量计表盘上。有关此握力计,下 列说法正确的是( ) A.握力越大灯泡越亮,力量计的示数越大 B.改装成的力量计的零刻度线就是原电流表的零刻度线
【中考物理】2023届第一轮复习分类专题—电流、电压、电阻(基础篇)含解析
【中考物理】2023届第一轮复习分类专题—电流、电压、电阻(基础篇)1.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了1I﹣图像,如图乙所示。
分析图像可知,当导体的电阻为___Ω时,通过它的电流为R0.2A;当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为______;实验过程中,小明控制导体两端的电压为____V.2.某同学在“探究通过导体的电流与电阻的关系”时,他用图甲所示的电路进行实验,实验中R 2.5V电阻两端的电压始终保持不变,电路中仪表均完好无损。
a(1)某同学将最后一根导线接入滑动变阻器的A接线柱后就完成电路的连接,该同学连接过程中存在的问题是___________;P(2)连接好电路后闭合开关,移动滑动变阻器的滑片,电压表有示数,电流表无示数,则电路故障的原因可能是___________;(3)排除故障后,某同学将不同阻值的电阻接入电路进行实验,某次实验时电流表的示数如RΩ图乙所示,此时电阻的阻值为___________;R10Ω15Ω(4)在实验过程中,当把电阻由更换为时,滑动变阻器接入电路中的电阻应___________(选填“变大”“变小”或“不变”)。
3.用如图所示电路探究电流与电阻的关系,电源电压不变,电阻有5Ω、10Ω、15Ω、20Ω。
连接电路闭合开关,发现电流表无示数,电压表示数接近电源电压为了找出故障,把导线M的一端从接线柱a移开,分别连到接线柱b和c上,发现两表指针位置均和之前一样,进一步检查发现电流表完好,则电路的故障是___________排除故障后,将不同阻值的电阻分别接入电路,移动滑片记录的数据如下表:实验次数1234电阻/Ω5101520电流/A0.400.200.130.10分析表中数据,实验中电阻两端的电压为___________V,实验得出的结论是___________。
4.在探究“电流与电阻的关系”实验中,如图甲所示。
中考物理第一轮复习《 电压电阻》ppt课件
时,一定要体现控制变量的思想.
我的答案:(1)长度 (2)丙 B、C
[]在“探究影响导体电阻大 小的因素”实验中,小明设计了如图 B17 的电路.
图B17
(1)在连接电路时发现,还缺少一个元件,他应该在电路中 开关 . 再接入的元件是_________ 灯泡 (2)为粗略判断 a、b 两点间导体电阻的大小,可观察_____ 的亮度 _______. (3)另有甲、乙两位同学分别对小明的电路作了如下的改 进:甲把灯泡更换为电流表;乙在原电路中串联接入电流表. 乙 同学的改进更好一些,理由是_________________ 灯泡能保护电路 . 你认为_____
考点4
滑动变阻器
【例4】小宇在实验室用图7-4 所示的电路做电学实验,
请你帮助他完成以下的判断:
图7-4
(1)当滑动变阻器的B、C 两个接线柱接入电路中,滑片P
向 A 端移动时,灯 L 亮度将________(选填“变暗”、“不变”
或“变亮”). (2)当滑动变阻器的 A、D 两个接线柱接入电路中,要使灯 L 变暗,滑片 P 应向______(选填“A”或“B”)端移动. 思维点拨:(1)本问接入电路的是B、C 两个接线柱,电流
b
如图 B15 所示,甲、乙是 电流表或电压表.当开关S闭合后,要使电阻 R1、R2并联,甲
电压表 ,乙表是________ 电流表 . 表是_______
图B15
考点2
串联和并联电路中的电压规律
【例2】在图 7-3 甲所示电路中,当闭合开关后,两个电 压表指针偏转均为图乙所示,则电阻 R1 和 R2 两端的电压分别 为( )
中考物理第一轮复习
电压 电阻
主题
知识点 识记干电池、对人体安全的电压和家庭电路的电压值 滑动变阻器的构造、原理、铭牌、作用和电学符号
2022年人教版初中物理一轮复习第16章 电压和电阻
物理学科初三一轮复习讲义16电压和电阻【知识点一】基本概念1.电压:用字母U表示。
(1)电压的作用:要在一段电路中产生电流,它的两端必须有电压。
电路中产生电流的条件:、(2)电源的作用:电源的作用就是给用电器两端提供电压。
(3)电压的单位:,简称,表示字母。
还有千伏(kV)、毫伏(mV)、微伏(μV);单位换算关系:1kV=1000V,1mV=10-3V,1μV=10-6V。
(4)常见电压值:一节干电池电压:;家庭电路的电压:;对人体安全的电压:。
2.电压表:(1)清楚实验室使用的电压表的符号、外观、表盘、量程、接线柱。
(2)电压表的使用:①选择合适的量程(如不知道量程,应该选量程,并进行试触)。
②电压表必须和用电器联(电压表在电路中相当于)。
③电压表必须进出。
(3)读数:先确定量程和分度值再读数,写上单位。
(4)如图,该电压表选择的两个量程分别是、。
在0~3V的量程中,一个大格是V,一个小格是V。
在0~15V的量程中,一个大格是V,一个小格是V。
本实验的读数是。
3.串并联电路电压规律:(1)串联电路电压规律:,公式表示:(2)并联电路电压规律:,公式表示:(3)串联电池组两端的电压等于每节电池两端电压之和。
4.电阻:(1)概念:导体对电流阻碍作用叫做电阻。
用符号表示。
(2)单位:,简称,符号。
还有千欧(kΩ)、兆欧(MΩ)。
换算关系:1kΩ=103Ω,1MΩ=106Ω。
(3)电阻大小的影响因素:导体的电阻是导体本身的一种特性,它的大小与导体的、、等因素有关。
与导体两端的电压和通过导体的电流无关!不能说与电压成正比与电流成反比!具体关系如下:①在材料、横截面积相同时,导体越长,;②在材料、长度相同时,导体横截面积越大,;③在长度、横截面积相同时,导体的材料不同,电阻不同。
5.滑动变阻器:(1)清楚滑动变阻器的构造、符号、连接方法。
(2)原理:。
(3)滑动变阻器的作用:和。
(4)滑动变阻器的连接方法:。
中考物理电流、电压和电阻一轮复习ppt 人教版优质课件优质课件
电流、电压、电阻
1、电路的组成: 、 、 ;
连接方式:
电路的状态: 、 、
。
2、区分串联电路和并联电路,并分别 举例说明(电流路径、开关、用电器关 系)
3、知道导体、绝缘体、半导体的含义、 区分方法、举例(理解课本上柱状图)
物理量
电流
电压
符号,单 位及符号
(含义、方向) (作用、提供)
常见数值
测量工具 及符号
量程及分 度值
使用方法
电阻
串联规律
并联规律
4、电阻的含义: 符号: 电阻大小的影响因素: 研究方法: 5、滑动变阻器的符号: 原理: 使用方法: 铭牌(20Ω,1A):
1.如图所示四种接法,当滑片P 向右 移动时使电路的电阻变小的是
2、在如图 (a)所示电路中,当闭合开关 后,两个电压表指针偏转均为图 (b)所 示,则电阻R1和R2两端的电压分别为 A.4.8 V,1.2 V B.6 V,1.2 V C.1.2 V,6 V D.1.2 V,4.8 V
3.现有电流表(量程0.6A、3A),电压表(量程 3V、15V),滑动变阻器(阻值范围0—20Ω), 两节干电池(电压3V),开关,导线若干。请 你利用这些器材测未知电阻R(阻值约10Ω). (1)在虚线框内画出实验电路图;(2)根据电路 图用笔画线代替导线连接实物图。
再见
18 、天使之所以会飞,是因为她们把自己看得很轻… 5 、人往往是失去之后才懂得珍惜,可是为时已晚,即使是哭干眼泪也换不回曾经的拥有。多少人都是这样的感叹:拥有时不知道珍惜,失去时已无可挽回。 18 、天使之所以会飞,是因为她们把自己看得很轻… 2 、发现自己的闪光点,挖掘自己的潜能,做你真正喜欢的事业。 11 、将欲歙之,必故张之;将欲弱之,必故强之;将欲废之,必故兴之;将欲取之,必故与之。是谓微明。 15 、机遇是难求的,失去了就不会再来,把握好现有的机会,努力进取,那么你将会得到不菲的收获。 9 、要寻找与自己有共同价值观的人,爱自己的人,好好珍惜,好好保护,终了一生。 14 、心态安好,则幸福常存。有梦想,就要坚持扞卫它。人生是一场又一场离开,熟悉的陌生的,曾走近又走远的。当你真心相信一切都会好的时候,一切就会真的好了。你的目光所及,就是 你的人生境界。总是看到比自己优秀的人,说明你正在走上坡路;总是看到不如自己的人,说明你正在走下坡路。 13 、如果有天我们湮没在人潮中,庸碌一生,那是因为我们没有努力要活的丰盛。 2 、拼一载春秋,搏一生无悔。 6 、低调是永恒的美德,缺心眼的话就要学会沉默。 1 、想急于得到所需的东西,一时冲动,草率行事,就会身遭不幸。遇事时要多动脑,多思考,才能成功。 2 、在人生中只有曲线前进的快乐,没有直线上升的成功。只有珍惜今天,才会有美好的明天;只有把握住今天,才会有更辉煌的明天! 17 、当你周围都是米的时候,你很安逸;当有一天米缸见底,才发现想跳出去已无能为力。有一种陷阱,名叫安逸!别在最能吃苦的年纪选择安逸!没有危机!是最大的危机!自己不上进,危机无处不 在吞噬你的理想和灵魂,混下去很容易,混上去太难了! 11 、只有今天的埋头,才有明天的出头。 3 、拼搏是成功的通行证,美貌是失败的墓志铭。不要再斤斤计较于你的容貌,关键是打造自己强大的内心。朋友,凤姐就是榜样啊,你长得比她还励志,你行的! 14 、如果上帝要毁灭一个人必先令其疯狂。可我疯狂了这么久为何上帝还不把我毁掉。 18 、所有的成功都来自于行动,只有付诸行动,才能一步步走向成功。 12 、失败并不可怕,只要我们怀着一颗不服输的心,勇往直前,那么胜利将不会离我们太远。 15 、如果你希望成功,当以恒心为良友,以经验为参谋,以当心为兄弟,以希望为哨兵。 2 、拼一载春秋,搏一生无悔。
中考物理一轮复习资料:第5讲 电压和电阻
图 2 测量电压的仪表叫电压表. 实验室用的电压表一般有两个量程和三个接线柱,两个量程分别是 0~3 伏和 0~15 伏;接 0~3 伏时每大格为 1 伏,每小格为 0.1 伏;接 0~15 伏时每大格为 5 伏,每小格为 0.5 伏.电压表使用时:①电流压表要并联在电路中;②“+”、“—”接线柱接法要正确;③被测电压不要超过电压表的量程. 导体对电流的阻碍作用叫电阻. 电阻是导体本身的一种性质,它的大小决定导体的材料、长度和横截面积. 电阻的符号是“ R”,单位是“欧姆”,单位符号是“Ω”. 1 兆欧(MΩ)=1000 千欧(k Ω);1 千欧(k Ω)=1000 欧(Ω).超导现象:对大多数导体来说,温度越高,电阻越大.一些金属或合金,当温度降低到某一数值时,它的电阻变为零.这种现象称为超导现象. 变阻器的作用是:改变电阻线在电路中的长度,就可以逐渐改变电阻,从而逐渐改变电流.达到控制电路的目的.(二)、练习一、填空1、 是形成电流的原因。
电压的主单位是 。
测量电流的仪表是 表,应 联在电路中,并且使电流从“ ”接线柱流进;电压表的电阻非常 。
1kV= V= mV=μV 。
2、一节干电池的电压是 V ,2 节串联后的总电压是 V ;2 节并联后的总电压是 V 。
一节蓄电池的电压是 V ,2 节串联后的总电压是 V 。
照明电压是 V ;对人体安全的电压是不高于 V 。
3、电阻就是导体对 的阻碍作用,它是导体本身的一种性质;它的大小取决于导体的 、 、 和 。
电阻的主单位是 ;1M Ω= k Ω= Ω。
4、滑动变阻器是靠改变电阻线的 来改变电阻的。
闭合开关前,滑动变阻器的电阻应为最 ;某变阻器上标有“50Ω2A”字样,表示该变阻器的最大电阻是 Ω,允许通过的最大电流是 A 。
5、超导材料是一种 为零的材料。
因此,人们想到用它来实现既能远距离输送极大的电流,又不会因为导线存在电阻而损失电能。
但目前还没有研制成常温下的超导材料,因为一般物质都是当其温度要(选填“升高”或“降低”)到一定值时,才出现超导现象。
最新中考物理专题复习 电压、电阻
第 10 页
第五部分 电磁学
中考复习与训练 物理·配人教
易错点 测得电压相等不一定是并联电路:并联电路中各支路用电器两端电 压相等,但同一电路中两端电压相等的两个用电器却不一定并联.如两 个相同规格的用电器串联接到电源上,这两个用电器两端的电压也相 等.
第 11 页
第五部分 电磁学
中考复习与训练 物理·配人教
第4页
第五部分 电磁学
中考复习与训练 物理·配人教
5.电流表和电压表使用的比较,如下表所示.
异同
内容
电流表
电压表
符号
连接
_串____联
__并___联
直接连接电源
不能
能
异
量程
0~0.6 A
0~3 A 0~3 V 0~15 V
每大格
0.2 A
1A
1V 5V
每小格
0.02 A
0.1 电磁学
中考复习与训练 物理·配人教
(2)滑动变阻器的使用方法:一般要把滑动变阻器__串__联___接入电路 中;将滑动变阻器的__一__上__一__下___两个接线柱接入电路.
(3)滑动变阻器的使用注意事项:使用前,应先观察滑动变阻器铭 牌上标识的__最__大__电__阻__值___和允许通过的__最__大__电__流___;接入电路时,应 把滑片移到_电__阻__值__最__大____的位置,使电路中的电流__最__小___,以免损坏 用电器和电表.
第2页
第五部分 电磁学
中考复习与训练 物理·配人教
2 . 一 节 干 电 池 的 电 压 为 ___1_.5___V ; 一 只 铅 蓄 电 池 的 电 压 为 __2__V ; 家 庭 电 路 的 电 压 为 __2_2_0__V ; 对 于 人 体 的 安 全 电 压 为 不 高 于 __3_6__V;手机电池两极间的电压为__3_._7___V.
【一线精品】初中物理-电压、电阻复习1 人教版最新精品公开课件
变阻器
滑动变阻器是通过改变自身连入电路中的阻值从而 实现改变电路中电流的,滑动变阻器是依靠改变什 么因素来改变自身连入电路中的电阻的 ( )
A.电阻丝的横截面积 B.电阻丝的长度 C.电阻丝的材料 D.电阻丝的温度
用小量程进行测量 C.选用大小不同的量程测量,测量结果同样精确 D.试触时电压表示数2.8V,选15V的量程更好些
下列四个电路图中,正确的是: ( )
二、探究串、并联电路电压的规律
1、串联电路电压规律
在串联电路中,总电压等于各部分电压之和
U=U1+U2
2、并联电路电压规律
在并联电路中,各支路电压相等,且等于干路电压
一段导体两端的电压为5V时,导体电阻为 12Ω,当它两端的电压增大到10V时,导体 的电阻为_____Ω;当导体两端的电压为 0V时,导体的电阻为_____Ω;如果将它 拉长至原来的2倍,则它的电阻将_____
电阻是导体本身的一种性质 电阻的大小决定于导体的材料、长度和横截 面积
把甲、乙两段电阻线接在相同的电压下,通过甲线 的电流大于通过乙线的电流,忽略温度的影响,下 列判断正确的是:( ) A、甲线的电阻大 B、乙线的电阻大 C、甲、乙两线的电阻一样大 D、无法判断
有人说,“努力”与“拥有”是人生一左一右的两道风景。但我以为,人生最美最不能逊色的风景应该是努力。努力是人生的一种精神状态,是对生命的一种赤子之情。努力是拥有之母,拥有是努力之子。一心努力可谓条条大路通罗马,只想获取可谓道路逼仄,天地窄小。所以,与其规定自己一定要成为一个什么样的人物,获得什么东西,不如磨练自己做一个努力的人。志向再高,没有努力,志向终难坚守;没有远大目标,因为努力,终会找到奋斗的方向。做一个努力的人,可以说是人生最切实际的目标,是人生最大的境界。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
广西平南县六陈高级中学中考物理一轮复习资料第五讲电压和电
阻新人教版
测量电压的仪表叫电压表. 实验室用的电压表一般有两个量程和三个接线柱,两个量程分
别是 0~3伏和 0~15伏;接0~3伏时每大格为1伏,每小格为0.1伏;接0~15伏时每
大格为5伏,每小格为0.5伏.
电压表使用时:①电流压表要并联在电路中;②“+”、“—”接线柱接法要正确;③被测电
压不要超过电压表的量程.
导体对电流的阻碍作用叫电阻. 电阻是导体本身的一种性质,它的大小决定导体的材料、
长度和横截面积. 电阻的符号是“ R”,单位是“欧姆”,单位符号是“Ω”. 1兆欧(MΩ)=1000
千欧(kΩ);1千欧(kΩ)=1000欧(Ω).
超导现象:对大多数导体来说,温度越高,电阻越大.
一些金属或合金,当温度降低到某一数值时,它的电阻变为零.这种现象称为超导现象.
变阻器的作用是:改变电阻线在电路中的长度,就可以逐渐改变电阻,从而逐渐改变电流. 达
到控制电路的目的.
(二)、练习
一、填空
1、是形成电流的原因。
电压的主单位是。
测量电流的仪表是表,应联
在电路中,并且使电流从“”接线柱流进;电压表的电阻非常。
1kV= V= mV= μV。
2、一节干电池的电压是 V,2节串联后的总电压是 V;2节并联后的总电压是 V。
一
节蓄电池的电压是 V,2节串联后的总电压是 V。
照明电压是 V;对人体安全的电压
是不高于 V。
3、电阻就是导体对的阻碍作用,它是导体本身的一种性质;它的大小取决于导体的、、和。
电阻的主单位是;1MΩ= kΩ= Ω。
4、滑动变阻器是靠改变电阻线的来改变电阻的。
闭合开关前,滑动变阻器的电
阻应为最;某变阻器上标有“50Ω2A”字样,表示该变阻器的最大电阻是Ω,
允许通过的最大电流是 A。
5、超导材料是一种为零的材料。
因此,人们想到用它来实现既能远距离输送极
大的电流,又不会因为导线存在电阻而损失电能。
但目前还没有研制成常温下的超导材料,
因为一般物质都是当其温度要(选填“升高”或“降低”)到一定值时,才出
现超导现象。
6、如图2所示,电源电压保持不变,R t 为一热敏电阻,其阻值随温度的降低而增大.现往R t 上擦一些酒精后,热敏电阻的温度_______(升高/降低),电流表的读数_______(变大/变小)。
7、如图3所示,电阻箱的示数是________Ω,电压表的示数是________V 。
8、下表列出了一些材料制成的长1m 、横截面积为1mm 2
的导线在20℃时的电阻值.根据表中数据回答:假如让你架设一条输电线路,在铝线和铁线之间,你应选用 ______;假如要选用一根金属丝来做滑动变阻器的电阻丝,在铁丝和锰铜丝之间,你应选用___________。
9、如下图,将滑动变阻器的两个接线柱接到电路中,要求滑片P 向右移动时,电路中的电流逐渐变小,连入电路的接线柱是_____________或____________。
10、如下右图中各元件连接均正确,甲.乙为两个电表则甲为________表,乙为__________表。
11、如右上图所示,闭合开关,滑动片P 从A 向B 移动时,灯泡亮度_________。
(填“变亮”、“不变”或“变暗”)
12、如图所示是“研究电阻大小与哪些因素有关”的实验探究板,a 为锰铜线,b 、c 、d 为三根镍铬合金线,它们的长度、横截面积的关系分别为:l a =l b =l c >l d ;S a =S b <S c =S d ,在实验中要研究导体的电阻与长度关系,应选择_____________(填字母代号);若选择ab 可研究导体的电阻与_______________的关系;这种研究物理问题的方法,我们称它叫____________的方法。
13、如图闭合开关时,当酒精灯没有点燃则会发现 ;当酒精灯点燃则会发现 ;总结两次现象可以得出结论: ; 14、有一根电阻丝,有使用的过程中,被拉长了一点,则它的电阻_______;把两根导线并在一起作一根导线使用,电阻将_______;灯泡使用时间长了后,钨丝会升华变细,它的电阻_______;一电阻加10V 电压时的电阻为9Ω,则加5V 电压时的电阻为 ,不加电压时的电阻为 。
(选填“变大”、“变小”或“不变”) 二、选择题
15、某同学使用手电筒时发现小灯泡不亮,在进行检修前,他对造成该现象的直接原因进行
0.0
了以下几种判断,其中不可能...
的是( ) A .小灯泡灯丝断了 B .电池两端电压过低 C .小灯泡接触不良 D .开关处出现短路
16、如图所示电路中,甲、乙两处分别接入电流表或电压表。
当S 闭合后, 为使两灯均能发光,则( )
A.甲、乙均接电流表、
B.甲、乙均接电压表
C.甲接电流表,乙接电压表
D.甲接电压表,乙接电流表 17、如图所示的电路中,当S 闭合后,电压表V 1示数为7V , V 2的示数为8V ,若电源电压为12V ,则灯L 2两端的电压为( ) A .4V B .3V C .5V D .8V
18、如图所示,电源电压为6V,当开关S 闭合后,只有一只灯炮发光,且电压表的示数为6V ,产生这一现象的原因可能是( )
A .灯L1处短路
B .灯L2处短路
C .灯L1处断路
D .灯L2处断路 19、如图,若把变阻器接入电路中,变阻器的滑片P 向右移动时,电压表的示数减小,那么与“1”、“2”两个线端连接的变阻器的接线柱是( ) A .b 和d B .a 和b C .c 和d D .c 和b
20、常用的变阻器有两种:滑动变阻器和电阻箱,下列说法正确的是( ) A 、电阻箱能逐渐地改变它连入电路的电阻,但不能表示出它连入的阻值 B 、滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值 C 、电阻箱能够表示出它连入电路时的阻值
D 、这两种变阻器规定有最大的阻值,对通过它们的电流没有任何限制
21、如图所示电路中,当接通开关S 后,发现电流表指针偏转,电压表 指 针不动,则故障可能是( )
A .L 1的灯丝断了
B .L 2的灯丝断了
C .L 1的接线短路
D .L 2的接线短路 22、如图示,已知两只灯泡L 1和L 2是串联的,则在①、②
和③三个电表中(电流表或电压表)判断正确的是 ( )
A. ①是电流表,②和③是电压表;
B. ①和③是电压表,②是电流表;
C. ①和②是电流表,③是电压表;
D. ①②和③都是电流表 23、如图所示的电路中,当滑片向右移动,灯泡会变暗的是( )
24、如右图所示,A 为导线,B 、C 为两根相同的电阻丝,当滑片P 向左移动时,要使灯泡L 的亮度不变,则开关S 应( ) A .和A 接触 B .一定要和B 接触
C .一定要和C 接触
D .和B 、C 接触均可
25、如图4是一种自动测定油箱内油面高度的装置,R 是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装成)指针所指的刻度,就可以知道油箱内油面的高度,当滑动变阻器的金属滑片上移时 ( ) A.电路中的电流减小,油箱油面降低
图12
图1
B.电路中的电流减小,油箱油面升高
C.电路中的电流增大,油箱油面降低
D.电路中的电流增大,油箱油面升高
三、实验作图题与探究题
26、如图15是用滑动变阻器改变电流大小的电路图及有关元件示意图,请用笔画线代替导
线 ,按电路图完成对应实物图的连接。
已知灯泡电阻约为8Ω.要求:○1当滑动变阻器的滑片P 向右移动时,小灯泡逐渐变暗;○
2电流表读数尽量精确。
27、某市公园景观优美,为了保护花草,防止人畜闯入,请利用节能小灯泡、电铃、电池组、开关各一个,以及足够长的细导线,设计一个值班人员看护花园的报警器。
要求正常情况下,值班室内的灯亮铃不响,有人畜闯入花园时,碰到栅栏会拉断细导线,灯亮同时铃响,请在下面方框内画出电路图
28.下列是某实验中的三个电路图,请仔细观察后回答.
(1)该实验探究的问题是__________________________________________________
(2)你的结论是____________________________________________________________; (3)夏荷同学探究出的结论是:串联电路中的总电压大于任何一个用电器两端的电压。
秋宁同学的结论是:串联电路中的总电压等于各个用电器两端的电压之和。
对他们的结论,你如何评估?
29、如图14-16甲所示,小红利用此电路探究了滑动变阻器在电路中对电流大小的影响.
(1)在连接电路时,开关须处于 状态,滑动变阻器的滑片应处于 端。
(2)小红先在AB 间分别接入粗细、长短相同的铜
丝和镍铬合金线,当闭合开关,她发现连入 时,灯L 的发光较暗一些,由此,小红可以得出的结论是: ;
C P D
A B
图14-16图
14-16
(3)小红又将如图乙所示的滑动变阻器接入电路,其中a、b、c、d为变阻器的四个接线柱,变阻器的接入方法有下列几种:①a、b连入两点AB之间;②a、c连入两点AB之间;③c、d连入两点AB之间;④b、d连入两点AB之间;⑤b、c连入两点AB之间;⑥a、d连入两点AB之间.当滑片 P向a端移动时,上述各种接法中,电流表示数变大的有;电流表示数变小的有;电流表示数不变的有.。
