第1套您已经通过该套作业,请参看正确答案1.试根据题下图中所标电压、电流参考方向，判断方框内是耗能元件还是供能元件。
（）A.（a）耗能元件、（b）耗能元件、（c）供能元件、（d）供能元件B.（a）供能元件、（b）耗能元件、（c）耗能元件、（d）供能元件C.（a）耗能元件、（b）供能元件、（c）供能元件、（d）耗能元件D.（a）供能元件、（b）耗能元件、（c）供能元件、（d）耗能元件参考答案：A您的答案：A2.求下图所示各电路中的电流或电压。
（）A．（a）u=1V、（b）i=1A、（c）u=-3VB．（a）u=-1V、（b）i=1A、（c）u=3VC．（a）u=1V、（b）i=-1A、（c）u=-3VD．（a）u=1V、（b）i=1A、（c）u=-3V参考答案：C您的答案：C3.求下图所示各电路中的u ab。
（）A.（a）u ab=-40V、（b u ab=40V、（c）u ab=40V、（d）u ab=-40VB.（a）u ab=40V、（b u ab=-40V、（c）u ab=40V、（d）u ab=-40VC.（a）u ab=-40V、（b u ab=40V、（c）u ab=-40V、（d）u ab=40VD.（a）u ab=40V、（b u ab=-40V、（c）u ab=-40V、（d）u ab=40V参考答案：D您的答案：D4.已知图Z1-1中的U S1= 4V，U S2=2V。
用图Z1-2所示的理想电压源代替图Z1-2所示的电路，该等效电压源的参数U S为（）。
A．4V B．-2V C．2V D．-4V参考答案：C您的答案：C5.线性电阻器的额定值为220V，880W。
现将它接到110V电源上，则此时消耗的功率为（）。
A．440W B．220W C．880W D．660W参考答案：B您的答案：B6.电流与电压为关联参考方向是指（）。
A．电流参考方向与电压降参考方向一致B．电流参考方向与电压升参考方向一致C．电流实际方向与电压升实际方向一致D．电流实际方向与电压降实际方向一致参考答案：A您的答案：A7.电路如下图所示，电压源（）。

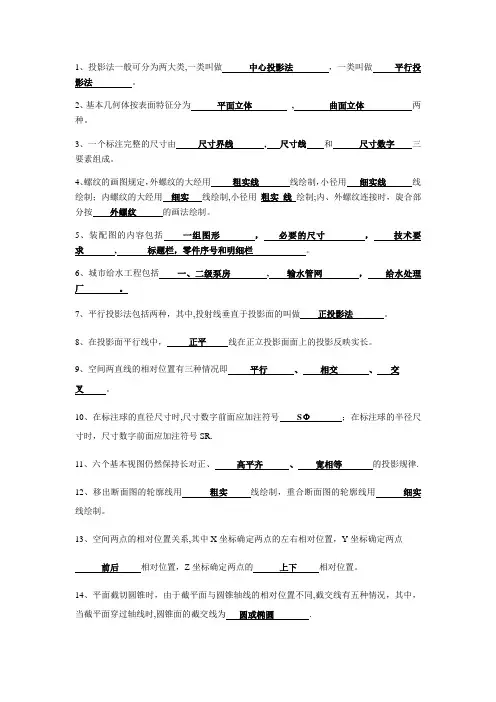

工程制图(有答案)
1、投影法一般可分为两大类,一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体, 曲面立体两种。
3、一个标注完整的尺寸由尺寸界线, 尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线绘制,小径用粗实线绘制;内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括一组图形，必要的尺寸，技术要求, 标题栏，零件序号和明细栏。
6、城市给水工程包括一、二级泵房, 输水管网，给水处理厂。
7、平行投影法包括两种，其中,投射线垂直于投影面的叫做正投影法。
8、在投影面平行线中，正平线在正立投影面面上的投影反映实长。
9、空间两直线的相对位置有三种情况即平行、相交、交叉。
10、在标注球的直径尺寸时,尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时，尺寸数字前面应加注符号SR.11、六个基本视图仍然保持长对正、高平齐、宽相等的投影规律.12、移出断面图的轮廓线用粗实线绘制，重合断面图的轮廓线用细实线绘制。
13、空间两点的相对位置关系,其中X坐标确定两点的左右相对位置，Y坐标确定两点前后相对位置，Z坐标确定两点的上下相对位置。
14、平面截切圆锥时，由于截平面与圆锥轴线的相对位置不同,截交线有五种情况，其中，当截平面穿过轴线时,圆锥面的截交线为圆或椭圆.15、在各种机件的表达方法中，视图包括四种，分别为基本视图、向视图、局部视图和斜视图。
16、国标规定，一个完整的尺寸一般由数字、尺寸线、箭头和尺寸界线组成。
17、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时，尺寸数字前面应加注符号SR。
18、三视图的投影规律是:主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
19、普通螺纹的旋合长度规定了短旋合长度组S 、中等旋合长度组N 、长旋合长度组L 旋合三种.20、根据断面图布置位置的不用，断面图分为重合断面图和移出断面图。
工程制图习题答案(大学期末复习资料).docx
习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。
工程制图习题答案
3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(5) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(6) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
CAD 立体 返回
2-7 参照教材图2-24、图2-25和图2-26，由投影图徒手绘制四棱柱、 六棱柱和截切六棱柱的正等轴测草图。
CAD 返回
2-8 已知半圆柱体的俯视图，其高度为50 mm，补画主 、左视图， 并完成半圆柱体上点 A 和B 的投影。
CAD 立体 返回
2-9 已知四分之一圆台的左视图，其长度为50 mm，补画主 、俯视 图，并完成四分之一圆台上线案 返回
CAD 立体 返回
答案 返回
CAD 立体 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
2-1 根据物体的立体图画三视图(用尺规或计算机绘图）。 CAD 立体 返回
2-2(1) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(2) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(3) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
CAD 返回
3-1(1) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。
工程制图习题集答案汇总
4x φ10φ70φ90φ35φ21802xφ302x φ15φ50φ301101504X 5(=20)90R 803R 65175R 515R 5R1010R 57422φ80标记处数分区更改文件号签名年、月、日设计审核标准化阶段标记重量比例济南大学应化0136基本训练1:1赵勤2003.2.219550φ35班级学号姓名（1）（2）（3）（4）（5）（6）（7）（8）a'bcc'a"c"a'b(a")(a)acbc'(b')a'2"3"1(2)341"2"(3")1'2'3'123abcd b"d"a"c"d'(b')c'(a')(b')b"44-1补全立体及其表面上各点和线的三面投影。
1"b"b'a(a")(b")(c")4"(4")(4')（1）（2）（3）（4）5-2补出俯、左视图中缺少的漏线5-3补画第三视图（1）（2）5-4补全切割体的各面投影（1）（2）（3）（5）（6）（4）（1）（2）（3）（4）（5）45 36 1212 34 566-1看懂轴测图，在右侧找出所对应的三视图并将其编号填入圆圈内。
1 2 3 45678 6-3根据轴测图补画视图中所缺线条。
6-4补画视图中所缺图线。
1. 2. 3.4. 5.6.4.1.5.2.6.3.6-7读懂零件的两视图并补画出其另一个视图。
2125794036φ3218φ1835115512227R 611105031R1226φ111619879φ101134203018R818个尺寸6122420个尺寸56-8根据两视图，画出第三视图，并标注尺寸（尺寸数值按1：1从图上量取，取整数）。
工程制图基础习题集和答案解析
第1章制图的基本知识和技能第1章制图的基本知识和技能1-2 按照左图的形式，在图形右边空白处重画一次。
第1章制图的基本知识和技能1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。
1-4 分析下列平面图形并标注尺寸。
（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。
1-6 按1:2的比例画下面的图形。
（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。
第2章投影基础第2章投影基础2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）（2）（3）（4）AB是___水平__线CD是__正平__线EF是__侧垂___线GH是_一般位置_线第2章投影基础第2章投影基础第2章投影基础2-16 求出两直线的第三面投影，再判别其相对位置。
交叉直线须判别重影点的可见性。
第2章投影基础2-19 判别两直线是否垂直。
（1） （2） （3） （4）第2章 投影基础垂直垂直不垂直不垂直2-20 判别直线与平面是否平行。
（CD∥EF）（1）（2）_平行___平行_ 2-21 判别两平面是否平行。
（1）（2）_平行__ _不平行_第2章投影基础第2章投影基础2-26 求三棱锥表面上A、B、C的另两面投影。
2-27求圆柱体表面上A、B、C的另两面投影。
2-28 求圆锥体表面上A、B、C的另两面投影。
2-29 求圆球体表面上A、B、C的另两面投影。
第2章投影基础2-32 求立体的侧面投影。
2-33 求立体截切后的水平投影。
第2章投影基础2-34 根据两视图，求圆柱体截切后的第三视图。
2-35根据两视图，求圆柱体截切后的第三视图。
2-36根据两视图，求圆柱体截切后的第三视图。
2-37求圆柱体截切后的第三视图。
第2章投影基础2-38 求圆锥的截交线，完成其水平投影和侧面投影。
工程制图答案习题答案 ppt课件
3-41 用换面法求作点D到△ABC的距离。
25
11.04.2020
3-21 已知平面上点和直线的一个投影，求作另一个投影。
(1)
(2)
26
3-22 过点A作属于平面△ABC的正平线和水平线。
11.04.2020
27
11.04.2020
3-23 已知CD是△ABC上的侧垂线，求作△ABC的水平投影。
28
11.04.2020
3-24 已知平面ABCD的AB边平行于V面，试补全ABCD的H投影。
本题是铅垂面 与一般位置平面相 交。根据交线的共 有性和铅垂面投影 特点，铅垂面的水 平投影mn就是交 线的水平投影。利 用点线从属性可直 接求m′、n′， 其连线即为交线的 正面投影。
注意投影重叠 部分的可见性的判 别。
41
11.04.2020
3-34 求作平面与平面的交线，并判别平面的可见性。 （2）
分析 此题等边三角形为正平面，故 可知其V面投影反映实形，H面投 影积聚为一条直线，且FG边为侧垂 线。
作图步骤 1.在H投影面上过e点作fg线平行于
OX轴，使e=eg=15mm。 2.在V投影面上由e‘点作半径为
30mm的圆弧与f点和g点的投影 连线相交，所得交点即为f‘点和 g'点。
24
11.04.2020
44
11.04.2020
3-36 已知两平行线AB、CD的间距等于16mm,用换面法求直线AB的正面投影。
本题是两水平平 行面，已知其水平 投影、两线间距为 16mm和CD的正面投 影。要求用换面法 求AB的a′b′。
建立新投影面体 系H/V1,将两水平面 变换成正垂线，用 实长求a1′b1′；返 回原投影面体系求 得a ′ b′;
中国农大网上工程制图作业答案(全)
第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。
A.20B.40参考答案：A您的答案：A2. 尺寸线（）用其他图线代替。
A.能B.不能参考答案：B您的答案：B3. 两点之间上下位置可由其（）坐标差确定。
A.XB.YC.Z参考答案：C您的答案：C4. 在直线投影中，可能有一个投影反映实长，也可能有两个投影反映实长，但决不可能它的三个投影都反映实长。
（）A.对B.错参考答案：A您的答案：A5. 图中直线AB与CD相交。
（）A.对B.错参考答案：A您的答案：A 6. 图中二直线垂直。
（）A.对B.错参考答案：A您的答案：A 7. 点K在圆锥面上。
（）A.对B.错参考答案：B您的答案：B 8. 点D在△ABC平面上。
（）A.对B.错参考答案：A您的答案：A9. 直线与平面平行。
（）A.对B.错参考答案：A您的答案：A10. 两个直径相同的圆柱轴线垂直相交时，相贯线的形状为（）。
A. 直线B.圆C.椭圆参考答案：C您的答案：C11. 圆锥面与过其锥顶的平面相交，交线为（）。
A. 三角形B. 双曲线C.两条相交直线参考答案：C您的答案：C12. 在三投影面体系中的立体表面直线AB、BC、CD位置分别是（）。
A. AB是一般位置线；BC是侧平线；CD是水平线。
B. AB是正平线；BC是铅垂线；CD是水平线。
C. AB是一般位置线；BC是铅垂线；CD是侧垂线。
D. AB是一般位置线；BC是铅垂线；CD是水平线。
参考答案：D您的答案：D13. 已知物体的主、俯视图，正确的左视图是（）。
参考答案：D您的答案：D14. 下图平面图形尺寸标注完整的图是（）。
参考答案：D您的答案：D15. 判断下面两个投影图是否正确，选择正确答案为（）。
A.（1）对; （2）错B.（1）对；（2）对C.（1）对; （2）错D.（1）对; （2）错）参考答案：B您的答案：A16. 已知物体的主、俯视图，选择正确的左视图（）。
工程制图参考答案图片
1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。
工程制图习题册完整答案
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
机械制图与CAD基础_中国农业大学中国大学mooc课后章节答案期末考试题库2023年
机械制图与CAD基础_中国农业大学中国大学mooc课后章节答案期末考试题库2023年1.下面夹线体装配图主视图B-B是用两个垂直于侧面的相交剖切平面剖切得到的局部剖视图。
【图片】答案:正确2.在蝶阀装配图中，表示的是蝶阀阀门的关闭状态。
【图片】答案:错误3.图C-C中的线性尺寸8表达的是半圆弧薄壁结构轴线的偏心尺寸。
【图片】答案:错误4.下面装配图中都包括哪些内容？【图片】答案:一组视图_必要尺寸_技术要求_序号和明细栏5.在装配图中，两相邻零件的接触表面和配合表面画一条线；不接触表面画两条线，如果间隙较小，也可以画一条线。
答案:错误6.选择正确的剖视图（）答案:7.下面低速滑轮装配图采用（）个图表达。
（从“2”、“3”中选择）【图片】答案:38.下面低速滑轮装配图中，装配尺寸20H11/h11是（）制的间隙配合。
（从“基孔”、“基轴”中选择）【图片】答案:基孔##%_YZPRLFH_%##“基孔”9.一螺柱（GB/T897）M16×55旋入端材料为钢材，旋入端长度bm=（）mm。
（从16 、55中选择）答案:1610.选择正确的断面图（）【图片】答案:11.选择正确的重合断面图（）答案:12.正确的斜视图是（）。
【图片】答案:_13.画在视图轮廓之外的断面图称为移出断面图答案:正确14.断面图有移出断面图和（）两种。
（从重合断面图、纵剖断面图、全剖视图中选择）答案:重合断面图15.零件上的R参数的表面结构代号表达中，共有几种不同等级要求。
（只填写数值）【图片】答案:516.正确的局部视图是（）。
【图片】答案:17.以下斜视图说法错误的是（）答案:斜视图是向视图的一种。
18.根据主俯视图，选择正确的左视图（）。
【图片】答案:19.对于所给轴的主视图，与之对应的断面图表达正确的是（）。
【图片】答案:20.已知立体的半剖主视图和视图表达的俯视图，选择正确的全剖左视图。
（均采用的是平行于投影面过圆柱轴线的平面剖切）【图片】答案:21.下面低速滑轮装配图，除采用了局部剖的主视图、俯视外形视图外，还采用了（）。
《工程制图》在线平时作业及答案
《工程制图》在线平时作业及答案1、()的水平投影积聚为一斜直线，与OX、OYH轴的夹角，反映平面对V、W面对真实倾角;正面投影和侧面投影都是缩小到类似形。
A.侧垂面B.正垂面C.铅垂面答案：C2、螺纹牙底线应用()绘制。
A.细实线B.粗实线C.点画线D.虚线答案：A3、()的侧面投影积聚为一斜直线，与OZ、OYW轴的夹角，反映平面对V、H面对真实倾角;正面投影和水平投影都是缩小到类似形。
A.侧垂面B.正垂面C.铅垂面答案：A4、不可见轮廓线应用()绘制。
A.细实线B.粗实线C.点画线D.虚线答案：D5、截平面垂直与圆锥轴线，截交线的形状为()。
A.圆B.相交两直线C.椭圆答案：A6、剖切符号应用()绘制。
A.细实线B.粗实线C.点画线D.虚线答案：B7、平面与回转体表面相交产生的交线称为()。
A.截交线B.相贯线答案：A8、正面投影平行OZ轴，水平投影平行OYH轴，侧面投影反映实长和实形，则此直线为()。
A.水平线B.正平线C.侧平线答案：C9、水平投影积聚为一点，正面投影垂直OX轴，侧面投影垂直OYW轴，且反映直线的实长，则此直线为()。
A.侧垂线B.正垂线C.铅垂线答案：C10、孔系分布的中心线应用()绘制。
A.细实线B.粗实线C.点画线D.虚线答案：C11、全剖视图：用剖切面完全地剖开机件所得的剖视图。
()A.正确答案：A12、直径尺寸尽量标注在非圆的视图上，圆弧半径注在圆弧上。
()A.正确B.错误答案：A13、重合断面图：在不影响视图清晰的条件下，可将断面图画在视图之内。
()A.正确B.错误答案：A14、三面投影体系是由三个两两互相垂直的投影面所组成的体系。
()A.正确B.错误答案：A15、为了便于零件的装配和操作安全，在轴、孔端部一般车有倒角。
()A.正确答案：A16、正投影的积聚性是当直线或平面垂直于投影面时，直线的投影积聚为一点，平面的投影积聚为一直线。
()A.正确B.错误答案：A17、不接触的相邻表面，即使间隙很小，也应画两条线。
工程制图习题及解答
2-8 根据已知条件完成直线的三面投影。
Courseware template
• （1）AB是侧平线，距离W 面18mm。
•
• （2）CD是一般位置直线， 点C在V面前方22mm，点D则 属于V面。
On the evening of July 24, 2021
答案
Courseware template
• 2-9 已知线段AB的两面投 影，求AB的实长和对W面的 倾角。
• 2-10 根据已知条件，完成 线段AB的投影。
• （1）AB的实长为25毫米。 （2）AB对V面的倾角为 β=300。
On the evening of July 24, 2021
答案
• 2-9 已知线段AB的两面投 影，求AB的实长和对W面的 倾角。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）
（2）
（3）
（4）
AB是___ __线 CD是___ ___线 EF是__ ___线 GH是__ ___线
On the evening of July 24, 2021
答案
Courseware template
On the evening of July 24, 2021
On the evening of July 24, 2021
答案
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
On the evening of July 24, 2021
工程制图Ⅱ作业答案ppt课件
(1)
(2)
班级
学号
姓名
13
(3)
(4)
(5)
(6)
完整最新版课件
4
第 4章 立 体 表 面 交 线
4-1 平 面 与 立 体 相 交
2. 分 析 回 转 体 的 截 交 线 ， 完 成 截 切 体 三 视 图 。
(7)
(8)
班级
学号
姓名
14
(9)
(10)
(11)
(12)
完整最新版课件
5
第 4章 立 体 表 面 交 线 4-1 平 面 与 立 体 相 交
(1)
(2)
完整最新版课件
31
第 7章 机 件 的 常 用 表 达 方 法
7-2 剖 视 图
14. 采 用 多 个 平 面 剖 切 ， 在 指 定 位 置 绘 制 A-A全 剖 视 图 。
(1)
(2)
班级
学号
姓名
43
完整最新版课件
32
第 7章 机 件 的 常 用 表 达 方 法
7-3 断 面 图
完整最新版课件
27
第 7章 机 件 的 常 用 表 达 方 法
7-2 剖 视 图
8. 根 据 已 知 视 图 ， 在 指 定 位 置 将 主 视 图 和 俯 视 图 画 成 局 部 剖 视 图 。
(1)
(2)
班级
学号
姓名
39
完整最新版课件
28
第 7章 机 件 的 常 用 表 达 方 法
7-2 剖 视 图
7-5 机 件 的 综 合 表 达
1. 根 据 所 给 视 图 ， 分 析 机 件 的 结 构 形 状 ， 选 用 恰 当 的 表 达 方 法 表 达 机 件 。
工程制图作业参考答案
工程制图作业参考答案在绘制机械零件图时，哪一项不是必须标注的？工程制图中，哪个方向一般不作为默认的视向？工程制图中，通常使用______来表示一个平面或立体。
在机械零件图中，通常使用______来标注尺寸。
工程制图中，一般使用______来表示一个立体在某个平面的投影。
答案：工程制图在机械设计中的作用十分重要。
制图是机械设计的基础，通过精确的制图可以清晰地表达设计师的意图和构思。
制图是机械制造的依据，机械制造需要按照图纸进行生产，因此制图的质量直接影响到机械产品的质量和性能。
制图还可以帮助设计师进行技术交流和沟通，使其他人能够更好地理解机械设计的意图和原理。
公共关系的基本特征可以概括为以下几个方面：（1）公共关系是一种组织行为，而不是个人行为。
公共关系是组织为了实现自身的目标，运用各种手段和策略，与公众进行沟通和交流的行为。
这种行为是组织在长期实践中形成的一种职业行为，需要遵循一定的原则和规范。
（2）公共关系的目标是促进组织与公众之间的相互了解和信任。
公共关系的主要任务是建立和维护组织与公众之间的良好关系，通过与公众的沟通和交流，使公众对组织产生好感和信任，提高组织的形象和声誉。
（3）公共关系的基本原则是诚实、透明和公正。
公共关系的基本原则是诚实、透明和公正。
组织在与公众的沟通和交流中，必须始终保持诚实、透明和公正，不隐瞒事实真相，不误导公众。
（4）公共关系的方法是多样化的。
公共关系的方法是多样化的，包括新闻稿发布、新闻发布会、媒体采访、社交媒体营销、危机公关等。
这些方法需要根据具体情况进行选择和运用，以达到最佳的公关效果。
公共关系的基本职能可以概括为以下几个方面：（1）信息收集和分析。
公共关系部门需要收集和分析各种信息，包括组织内部的信息和外部环境的信息。
这些信息可以为组织的决策提供重要的参考依据。
（2）建立和维护良好的公共关系。
公共关系部门需要建立和维护与公众之间的良好关系，通过与公众的沟通和交流，使公众对组织产生好感和信任，提高组织的形象和声誉。
机制制图农大答案
填空题0101A01、现行的国家标准中规定，视图通常有基本视图、向视图、斜视图和局部视图四种。
0101A02、向视图是可以自由配置的视图。
当指明投射方向的箭头附近注有字母A时，则在相应的向视图上方应标注字母A。
0101A03、局部视图是将物体的某一部分向基本投影面投射所得的视图。
局部视图可按基本视图或向视图的配置形式配置，也可按投影关系画法配置，此时应用细点画线使其与相应试图相连。
0101A04、斜视图是物体向不平行于基本投影面的平行投射所得的视图。
斜视图通常按投影关系的配置形式配置并标注。
必要时，允许将斜视图旋转配置。
当某一旋转配置的斜视图的名称为B，且必须注明旋转角度（例如顺时针转60º）时，则应在斜视图上方标注 B60º。
0101A05、为了节省绘图时间和图幅，对称零件的视图可只画1/2或1/4，并在对称中心线的两端画出两条与其垂直的平行细实线。
这种画法既属于简化画法，也可视为局部视图的画法特例。
0101A06、根据物体的结构特点，可选择以下三种剖切面剖开物体：几个相交的剖切面，几个平行的剖切平面：单一剖切面（交线垂直于某一投影面）。
0101A07、在同一图号的图样中，同一金属零件的剖视图、断面图的剖面线，应画成间隔相等、方向相同而且最好与水平方向线或剖面区域的轮廓线成45度角。
0101A08、用剖切面完全地剖开物体所得地剖视图称为全剖视图。
它适用于内部结构比较复杂、外形比较简单地零件。
0101A09、当机件具有对称平面时，向垂直于对称平面的投射面上投射所得的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这样的图形称为半剖视图。
0101A10、剖切面局部地剖开机件所得的剖视图称为局部剖图。
它可用波浪线或双折线分界，但分界线不应和图样上其他图线重合。
0102B01、如有需要，允许在剖视图的剖面中再作一次局部的剖切，采用这种表达方式时，两个剖面的剖面线应同方向、同间隔，但要互相错开，并用指引线标注其名称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1套您已经通过该套作业,请参看正确答案1. 用2：1比例绘制一个直径为20mm圆，直径要画成40mm，标注尺寸时尺寸数字要注写（）。
A.20B.40参考答案：A您的答案：A2. 尺寸线（）用其他图线代替。
A.能B.不能参考答案：B您的答案：B3. 两点之间上下位置可由其（）坐标差确定。
A.XB.YC.Z参考答案：C您的答案：C4. 在直线投影中，可能有一个投影反映实长，也可能有两个投影反映实长，但决不可能它的三个投影都反映实长。
（）A.对B.错参考答案：A您的答案：A5. 图中直线AB与CD相交。
（）A.对B.错参考答案：A您的答案：A 6. 图中二直线垂直。
（）A.对B.错参考答案：A您的答案：A 7. 点K在圆锥面上。
（）A.对B.错参考答案：B您的答案：B 8. 点D在△ABC平面上。
（）A.对B.错参考答案：A您的答案：A9. 直线与平面平行。
（）A.对B.错参考答案：A您的答案：A10. 两个直径相同的圆柱轴线垂直相交时，相贯线的形状为（）。
A. 直线B.圆C.椭圆参考答案：C您的答案：C11. 圆锥面与过其锥顶的平面相交，交线为（）。
A. 三角形B. 双曲线C.两条相交直线参考答案：C您的答案：C12. 在三投影面体系中的立体表面直线AB、BC、CD位置分别是（）。
A. AB是一般位置线；BC是侧平线；CD是水平线。
B. AB是正平线；BC是铅垂线；CD是水平线。
C. AB是一般位置线；BC是铅垂线；CD是侧垂线。
D. AB是一般位置线；BC是铅垂线；CD是水平线。
参考答案：D您的答案：D13. 已知物体的主、俯视图，正确的左视图是（）。
参考答案：D您的答案：D14. 下图平面图形尺寸标注完整的图是（）。
参考答案：D您的答案：D15. 判断下面两个投影图是否正确，选择正确答案为（）。
A.（1）对; （2）错B.（1）对；（2）对C.（1）对; （2）错D.（1）对; （2）错）参考答案：B您的答案：A16. 已知物体的主、俯视图，选择正确的左视图（）。
参考答案：C您的答案：D17. 局部视图与斜视图的实质区别是（）。
A.投影部位不同B. 投影方法不同C.投影面不同D.画法不同参考答案：C您的答案：C18. 读图，判断下面结论是否正确。
（）A. A-A为局部剖视图；B为向视图B. A-A为全剖视图；C-C为旋转剖视图C. C-C为斜剖视图；B为斜视图D. A-A为局部剖视图；C-C为斜剖视图参考答案：C您的答案：C19. 试判断下列视图哪组表达方案是正确的（）。
参考答案：C您的答案：C20. A-A，B-B，C-C三个断面图表达中，错误的是（）。
参考答案：B您的答案：B第2套您已经通过该套作业,请参看正确答案1. 尺寸线能否与其他图线重合或画在其他图线的延长线上。
（）A. 能B.不能参考答案：B您的答案：B2. 正等轴测投影的轴间角为（）。
A. 118°B.120°C.90°参考答案：B您的答案：B3. 俯视图与左视图同时反映物体的（）。
A. 长度B.宽度C.高度参考答案：B您的答案：B4. 半剖视图的分界线为（）。
A. 细实线B.虚线C.点画线参考答案：C您的答案：C5. 过正垂线能做的平面有（）。
A.正垂面B.铅锤面C.水平面D.侧平面E.侧垂面参考答案：A, C, D您的答案：A, B, C6. 直线AC与CB是否垂直。
（）A.是B.否参考答案：A您的答案：A7. 直线AB与CD是否平行。
（）A.是B.否参考答案：A您的答案：A8. 平面P与平面Q是否垂直。
（）A. 是B.否参考答案：B您的答案：B9. 图中立体表面P、Q、R平面在三投影面体系中的位置名称分别是（）。
A. P正平面、Q正垂面、R侧平面B. P铅垂面、Q正垂面、R侧平面C. P侧垂面、Q正垂面、R水平面D. P铅垂面、Q正垂面、R一般位置面参考答案：B您的答案：B10. 图中只凭 m'，能否确定点M在圆柱面上的位置。
（）A. 能B.不能参考答案：A您的答案：A11. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：B您的答案：B12. 截平面与回转体轴线垂直时，交线为（）。
A.椭圆B.两个直线段C.圆D.除圆和椭圆外的其他曲线参考答案：C您的答案：C13. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：B您的答案：B14. 判断各移出断面图是否正确，选择出错误的。
（）参考答案：A, B, D您的答案：B, D15. 判断下列几组视图，哪组表达方案是正确的。
（）参考答案：A您的答案：A16. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：B您的答案：B17. 选项中所给数值对应图中所给尺寸数字，指出图中的错误尺寸。
（）A.8B.17C.35D.22参考答案：B您的答案：B18. 向视图是（）位置的基本视图。
A.标准配置B.常用C.非标准配置D.倾斜参考答案：C您的答案：C19. 具有公共旋转轴的两个回转体，其交线应为（）。
A.直线B.椭圆C.圆D.空间曲线参考答案：C您的答案：C20. 图中A-A、B-B剖面同时过其轴线的孔有几个。
（）A.1个B.2个C.4个D.5个参考答案：B您的答案：D第3套您已经通过该套作业,请参看正确答案1. 标题栏位于图框（）。
A.左下角B.右上角C.右下角D.底边中心参考答案：C您的答案：C2. 10号字的字体高度为（）。
A.3.5mmB.2.5mmC.7mmD.10mm参考答案：D您的答案：D3. 投影中的不可见轮廓线用（）画出。
A.点画线B.粗实线C.细波浪线D.虚线参考答案：D您的答案：D4. 工程图样中，（）不需要标注。
A.向视图B.基本视图C.标准位置的基本视图D.斜视图参考答案：C您的答案：C5. 局剖视图的分界线为（）线A.点画线B.粗实线C.细波浪线D.虚线参考答案：C您的答案：C6. 在一般位置平面中可以做（）线。
A.正平线B.水平线C.侧垂线参考答案：A, B您的答案：A, D7. 圆柱面与平面相交，其交线有可能是（）。
A.两条相交直线B.抛物线C.两条平行线D.空间曲线参考答案：C您的答案：C8. 直线AB与CD是否平行。
（）A.是B.否参考答案：B您的答案：B9. 直线AB与CD为（）二直线。
A.相交B.交叉C.垂直参考答案：B您的答案：B10. 空间直线MA是点M到（）的距离。
A.平面ABCB.直线ACC.直线AB参考答案：B您的答案：B11. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：A您的答案：A12. 判断下列几组视图，哪组表达方案是正确的。
（）参考答案：A您的答案：A13. 在三投影面体系中的立体表面直线AB、BC、CD分别是（）。
A. AB是一般位置线；BC是正垂线；CD是正平线。
B. AB是一般位置线；BC是水平线；CD是正平线。
C. AB是一般位置线；BC是正垂线；CD是侧平线。
D. AB是侧垂线；BC是正垂线；CD是正平线。
参考答案：A您的答案：A14. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：C您的答案：C15. 判断下列移出断面图中正确的是（）。
参考答案：D您的答案：D16. 图样中仍需要补充（）个尺寸，形体才能完全定义。
A. 1B.2C.3D.4参考答案：C您的答案：C17. 已知物体的俯视图，请选择正确的主视图。
（）参考答案：C您的答案：C18. 如果尺寸需要标注在一个2：1比例的局部放大图中，尺寸数字是否需要扩大一倍。
（）A.是B.否参考答案：B您的答案：B19. A、B、C、D四个点哪个不在圆球面上？（）参考答案：D您的答案：D20. 所给投影是（）的两面投影。
A.一个平面图形B.三个平面图形C.两个平面图形参考答案：B您的答案：B第4套您已经通过该套作业,请参看正确答案1. 图框线必须用（）画出。
A.点画线B.粗实线C.细波浪线D.虚线参考答案：B您的答案：B2. 尺寸数字不可被任何图线通过，否则必须将该图线（）。
A.删除B.改变位置C.断开D.绘制为虚线参考答案：C您的答案：C3. 三面体系中，圆球面与投影面平行面的交线投影可以是（）。
A.直线B.椭圆C.任意曲线参考答案：A您的答案：A4. 圆锥面与平面交线为抛物线时，截平面与底面夹角（）圆锥底角。
A.小于B.等于C.大于D.无关于参考答案：B您的答案：B5. 两直径相等的圆柱面，轴线相交时的交线为（）。
A.两支平面曲线B.两个圆C.一支封闭空间曲线参考答案：A您的答案：A6. 直线AB与平面P的空间位置关系是（）。
A.平行B.相交C.垂直相交参考答案：A您的答案：A7. 图中哪个点不在圆锥表面？（）参考答案：B您的答案：B8. 图中立体表面P、Q、R平面在三投影面体系中的位置名称分别是（）。
A. P: 侧垂面; Q: 正垂面; R: 侧平面B. P: 正平面; Q: 水平面; R: 侧平面C. P: 铅垂面; Q: 正垂面; R: 正垂面D. P: 侧垂面; Q: 一般位置面; R: 正垂面参考答案：A您的答案：A9. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：B您的答案：B10. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：C您的答案：C11. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：C您的答案：C12. 一般位置平面上的圆，其投影是（）。
A.圆B.椭圆C.直线参考答案：B您的答案：B13. 尺寸界限必须用（）画出。
A.点画线B.粗实线C.细实线D.虚线参考答案：C您的答案：C14. 已知物体的主、俯视图，请选择正确的左视图。
（）参考答案：A您的答案：A15. 已知物体的主、左视图，请选择正确的俯视图。
（）参考答案：D您的答案：D 16. 图示移出断面图正确的是（）。
参考答案：A您的答案：A17. 相交剖切平面所获得的剖视图习惯上被称为旋转剖视图，因此绘制时视图应旋转一定角度，这种说法是否正确。
（）A.错B.对参考答案：A您的答案：A18. 多个平行平面剖切，获得剖视图被称为阶梯剖视图。
这些剖切平面衔接处，须选择在（）的地方。
A.有实线B.不产生结构变化C.对称线参考答案：B您的答案：B19. 图中左视图和主视图中共缺少（）段必要投影线段。
A. 3B. 4C. 5D. 6参考答案：B您的答案：C20. 图中缺少尺寸的个数为（）。
A. 4B. 6C. 3D. 5参考答案：D您的答案：D（注：可编辑下载，若有不当之处，请指正，谢谢!）。
