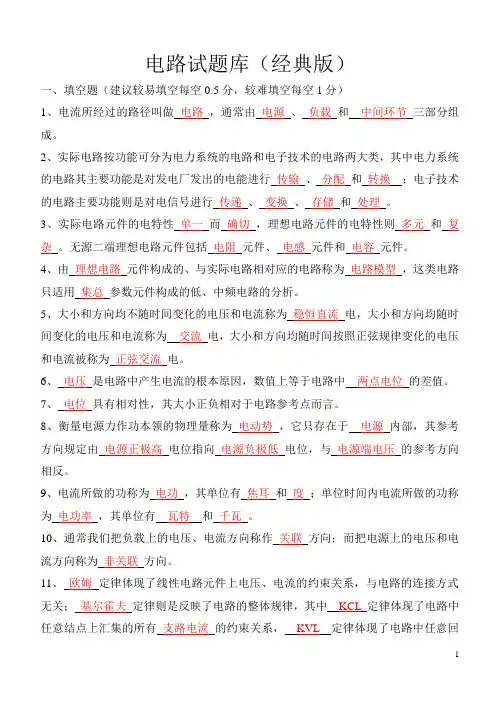

(完整word版)电路考试试题库经典版(含答案)(word文档良心出品)
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
专题2.3+闭合电路的动态分析-届高考物理一轮复习之热点题型+Word版含解析
专题2.3 闭合电路的动态分析解决电路动态的三种常见方法 1．程序法：确定局部电阻的变化分析总电阻的变化分析总电流、路端电压的变化固定支路并联分流串联分压变化支路 2．“串反并同”结论法：(1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。
(2)所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小。
即：⎭⎪⎫U 串↓I 串↓P 串↓←R ↑→⎩⎪⎨⎪⎧U 并↑I并↑P并↑3．极限法：因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，让电阻最大或电阻为零去讨论。
【典例1】如图所示，电路中的电源的电动势为E 、内电阻为r ，开关S 闭合后，当滑动变阻器的滑片P 从滑动变阻器R 的中点位置向左滑动时，小灯泡L 1、L 2、L 3的亮度变化情况是（ ）A ． L 1灯变亮，L 2灯变暗，L 3灯变亮B ． L 1灯变暗，L 2灯变亮，L 3灯变暗C ． L 1、L 2两灯都变亮，L 3灯变暗D ． L 1、L 2两灯都变暗，L 3灯变亮 【答案】A【解析】将滑动变阻器的滑片P 从滑动变阻器R 的中点位置向左滑动的过程中，变阻器接入电路的电阻增大，外电路总电阻增大，由闭合电路欧姆定律得知：干路电流I 减小，路端电压增大，则灯L 3变亮。
流过灯L 2电流I 2=I-I 3，I 减小，I 3增大，则I 2减小，灯L 2变暗。
灯L 1的电压U 1=U-U 2，U 增大，U 2减小，U 1增大，L1灯变亮。
故选A。
【典例2】如图所示，开关 S 闭合后，竖直放置的平行板电容器 C 两板间有一带电微粒m处于静止，现将滑动变阻器 R 的滑动片 P 向下滑动一些（A 灯与B灯均未被烧坏），待电路稳定后，与滑动片P滑动前相比，下列说法正确的是A． A灯变暗，B灯变亮B．内阻 r消耗的热功率减小C．带电微粒 m将加速向上运动D．通过滑动变阻器 R的电流增大【答案】D【典例3】（2018山东省高三高考猜题卷）如图所示电路中，，，电源电动势，内阻。
动态电路典型例题及练习含答案
欢迎下载学习好资料2012动态电路专题一分析动态电路的基本思想 1.由局部到整体再到局部的思想 2.由定值电阻到可变电阻（如滑动变阻器）的思想“→”表示引起电注：做动态电路类型的习题时，为了分析表达的简洁，我们约定一套符号：路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小分析动态电路的步骤和基本方法二步骤：（1）判断用电器的串并联方式1. （2）弄清电表的测量对象（3）认清滑动变阻器滑片的移动或开关的开、闭对局部电路阻值的影响（4）利用欧姆定律及其变形公式，结合串联或并联电路的特点进行分析：局部电阻变化→总电阻变化→总电流变化→局部电流、电压变化（先分析2.常规分析方法定值电阻的电流、电压的变化，再分析局部电阻变化的那部分电路的变化情况）三典型例题的位置的变化引起电路中电学物理量的变化滑动变阻器的滑片P一<>的位置的变化引起的变化串联电路中滑动变阻器的滑片P1.，当滑动变阻器的滑片向左移动时所示的电路中，闭合电键S例1 如图1（1）各电表示数的变化情况U??I?RR??R???A?R??????R????IP左移?R?212U?RI???I??I?V??????????I?U1111A111??UU??U?V??????U?1222 2（）电压表与电流表示数的比值 A的示数的比值①V的示数与1VUU1图111???R不变1AII1②V的示数与A的示数的比值2VUU222???R?变小2AII2③V的示数与A的示数的比值VU??R?R?R??R?变小21AI小结：判断电压表与电流表示数的比值变化情况时，可将它们的比值转化为电阻后再判断（3）电压表与电压表示数的比值①V的示数与V的示数的比值21VUR111???变大VUR?222．欢迎下载学习好资料的示数的比值②V的示数与V1?RR?RUV221??1???变小RVUR1111③V的示数与V的示数的比值2R?RRUV1211?????变大RVU ?R 2222 小结：判断电压表与电压表示数的比值变化情况时，可将它们的比值转化为电阻之比再判断 的示数与V 的示数的差值和V 的示数比值（4）V 21UUVU ?V ?2111??? 不变UUV 222 的示数比值V 的示数的差值和A（5）V 的示数与1UUU ?V ?V 211?R ??? 变小 2IIA 2 V 的示数的变化量比值（6）V 的示数的变化量与21U ?11?U ?U ???U ?UU ，故不变 根据串联电路电压的规律得， 2211U ?2 V ）的示数的变化量与A 的示数的变化量比值（71U ??U 11R ?? 不变1I ?I ?12. 并联电路中滑动变阻器的滑片P 的位置的变化引起的变化 2.在图2所示的电路中，闭合开关S ，当滑动变阻器的滑片向右移动时，例 （1）各电表示数的变化情况111U ??????I?RRR ??A ?I ?R ??R ?????????右移P ??R 211U 1??I1?R??IA ??R ???? 1111AV示数不变、RR 并联，故V 21 电阻不变，两端电压也不变，故RIA 示数不变不变，222（2）电压表与电流表示数的比值2图 ①的示数的比值AV 的示数与1UUV 1?R ??? 变大1IIA 111 A 的示数的比值②V 的示数与22UUV 2R ??? 不变2AII 222．欢迎下载 学习好资料A 的示数的比值③V 的示数与UV ??R ? 变大 IA 小结：判断电压表与电流表示数的比值变化情况时，可将它们的比值转化为电阻后再判断 3）电流表与电流表示数的比值（ A 的示数的比值①A 的示数与21RAI 211??? 变小IA ?R 221 的示数的比值②A 的示数与A 1?RI ?IIIA 1221??1????1? 变大RIAII 21111 的示数与A的示数的比值③A 2RI ?IIIA 212111??????? 变小IIAI ?R 22221小结：判断电流表与电流表示数的比值变化情况时，可将它们的比值转化为电阻之比再判断 的示数的差值和A 的示数比值（4）A 的示数与A 12I ?IA ?AI 1221??? 不变IAI 111 A 的示数的差值的示数比值）V 的示数与A 和（51UUV 2R ??? 不变2II ?AI ?A 211A ）的示数的变化量与A 的示数的变化量比值（621I ?1?II ?I ???II ? 得，不变，故根据并联电路电流的规律 121I ?1> 电键的断开或闭合引起电路中电学物理量的变化<二 1．串联电路中电键的断开或闭合引起的变化，电压表的示数将______S3.在如图3所示的电路中，将电键闭合，则电流表的示数将例 均填“变大”、“变小”或“不变”)。
(完整word版)电路分析基础试题大全及参考答案(word文档良心出品)
精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
人教版物理中考专题复习——专题3 电路故障分析、动态电路分析(Word版附答案)
专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。
已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。
则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。
则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。
则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。
《动态电路》练习题
《动态电路》练习题1、判断下列各图中，闭合开关S 后，当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？2、判断下列各图中，当开关S 由断开到闭合后，各电压表、电流表的示数如何变化？《动态电路分析》1．如图1所示的电路中，电源电压恒定不变，已知R 1 = 2R 2，当S 1闭合、S 2断开时，电压表和电流表示数分别U 1和I 1；当S 1断开、S 2闭合时，电压表和电流表示数分别U 2和I 2，则I 1与I 2的比值是 ，U 1与I 1的比值 U 2与I 2的比值（选填“大于”、“等于”或“小于”）。
2．在图2所示的电路中，电源电压不变。
电键S 闭合后，当电键S 1由断开到闭合时，电压表V 的示数将 ；电键S 1闭合后，当滑动变阻器的滑片P 向右移动时，电流表A 与电流表A 2示数的差值跟电流表A 1示数的比值将 。
（均选填“变大”、“不变”或“变小”）3.在图3所示的电路中，电源电压保持不变，若电键S 由闭合到断开，电压表V 1的示数将 。
电键S 闭合后，滑动变阻器的滑片P 向右移动的过程中，电压表V 1示数的变化量与电流表A 示数的变化量的比值将 。
（均选填“变大”、“不变”或“变小”）4．在图4所示的电路中，电源电压不变，将滑片P 向左移动的过程中，示数始终不变的电表是 。
当滑片P 移至左端时，断开电键S ，电压表V 示数与电流表A 示数的比值将 （选填“变大”、“不变”或“变小”）。
5．在图5所示的电路中，电源电压保持不变。
闭合电键S 后，将滑动变阻器滑片P 向右移动时， 电流表A 示数______ ，电压表V 1示数跟电流表A 示数的比值________，电压表V 1示数跟电压表V 2示数的比值________（均选填“变大”、“不变”或 “变小”）。
6．在图6所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器R 2的滑片向左移动时，电压表V 1的示数将 ；电压表V 1与V 2示数之和跟电流表A 示数的比值将 。
(完整word版)九年级物理动态电路分析专题含答案
动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时( )A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小，A示数变小，V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小，V与A示数的比值变大3．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。
电表的变化情况是( ) A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，则( ) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是( )A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。
只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P＇。
(完整word版)动态电路分析专项练习题.docx
动态电路分析练习题1．如图 1 所示，电源两端的电压保持不变。
将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。
现将滑动变阻器的滑片P 由中点向右移动，则()P A1 A．灯泡 L 变暗V1B ．电压表 V 示数变小R R P21A2 C ．电流表 A 1示数变小V2SD ．电流表 A 2示数变大LAS图 1图 22.如图 2 所示电路，电源两端电压保持不变。
闭合开关 S，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是 ()A. 电压表 V 1示数变小，电压表 V2示数变大，电流表示数变小B.电压表 V 1示数变大，电压表 V 2示数变大，电流表示数变大C.电压表 V 1示数变小，电压表 V 2示数变小，电流表示数变小D.电压表 V 1示数变大，电压表 V 2示数变小，电流表示数变小3．如图 3所示，将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．电流表和电压表示数均变小B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表示数均变大S S1R2 RR1S2R A A1A2V O图 3图 44. 如图 4所示，R、R是阻值相同的两个定值电阻，当闭合开关 S 后，两电流表示数相同；当再闭合开关S 后 ()1212A ．电路中总电阻变大B ．电流表 A1的示数为零， A 2的示数变大C．电流表 A 1的示数不变， A 2的示数变大D．电流表 A 2示数是 A 1示数的 2 倍5．图 5 所示电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片 P 由 b 端向 a 端滑动一段距离，电压表V1 2示数的变化量分别为12I。
不考虑温度对灯丝电阻的影响，下列判断中正确的、V U 、U ，电流表示数的变化量为是 ()L P A．电压表 V示数变大，电压表V示数变大，电流表示数变大a R2b 12B．电压表 V 1示数变大，电压表V2示数变小，电压表 V2与 V 1的示数之差不变V1S AC．定值电阻 R1的阻值为U 2R1I V2D．小灯泡 L 消耗的电功率增大了U 1I图 56．如图 6 所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向 b 端移动过程中，下列说法正确的是()A ．电流表 A 1示数变小，电路的总电阻变小V SB．电流表 A 2示数不变，电路消耗的总功率变小R1A 1PC．电压表 V 示数变小， R1与 R2两端的电压之比变小A 2R2baD．电压表 V 示数不变，电压表V 的示数与电流表 A 2的示数比值变大图 67．图 7 所示的电路中，电源两端电压为 6V并保持不变，定值电阻 R的阻值为 10Ω，滑动变阻器 R 的最大阻值为 50Ω。
高考物理动态电路分析(2021年整理)
(完整word)高考物理动态电路分析(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word)高考物理动态电路分析(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word)高考物理动态电路分析(word版可编辑修改)的全部内容。
电路的动态分析直流电流分析思路1 (多选）（2015·长沙四校联考）如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是（）A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大,电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大,电流表A2的读数减小2．(多选） (2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是( ）A．P向a移动，V1示数增大、V2的示数减小B．P向b移动，V1示数增大、V2的示数减小C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值D．P向b移动,V1示数改变量的绝对值大于V2示数改变量的绝对值3．（多选)如图所示,电源的电动势和内阻分别为E、r，R0＝r,滑动变阻器的滑片P由a向b缓慢移动,则在此过程中(A．电压表V1的示数一直增大B．电压表V2的示数先增大后减小C．电源的总功率先减小后增大D．电源的输出功率先减小后增大含电容器的电路解决含电容器的直流电路问题的一般方法（1)通过初末两个稳定的状态来了解中间不稳定的变化过程。
2019年中考物理试题专题训练——动态电路计算专题(word版包含答案)
2019年中考物理试题专题训练——动态电路计算专题1.（2019南充，25）如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω1A”，闭合开关后，当滑片P置于M 点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值12MNRR。
（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。
2.（2019德阳，22）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。
滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。
求：（1）电源电压是多少？（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?3.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。
4.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。
已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。
中考物理《动态电路》专项练习题(附答案)
B. 电压表示数变化量的最大值为1V
C. 滑动变阻器R2调节范围为0～20Ω
D. 滑动变阻器R2接入电路的最小阻值为5Ω
5.如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，在此过程中，电流表示数与两只电压示数的关系如图乙所示，如下说法正确的是：（ ）
额定电压
220V
加热功率
900W
保温功率
20W
水杯容量
0.6kg
（1）饮水机开关S___________时，饮水机处于加热工作状态；
（2）R2的阻值是多大？___________
（3）最近一次使用时，加热管R1损坏了，物理兴趣小组的同学们认为可以利用“165Ω 4A”的滑动变阻器R，设计如图乙所示的电路来控制加热管R2的发热功率，则改装后，饮水机加热管R2的发热功率范围是多大？请指出这种设计的不足之处（写出一种即可）。___________
（1）小灯泡的额定功率；
（2）为保证电路安全，滑动变阻器接入电路的最小阻值；
（3）用阻值为22Ω的定值电阻R0替换小灯泡接入电路，移动滑片使电流表和电压表分别在某个量程下满偏，滑动变阻器接入电路的阻值范围。
22.教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R1、R2是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示，试回答下列问题：
A. 电压表V示数与电流表A1的示数乘积不变，小灯泡L的亮度变暗
B. 电压表V的示数与电流表A2的示数之比不变，小灯泡L的亮度不变
C. 电压表V的示数与电流表A1的示数之比变大，小灯泡L的亮度不变
苏科版九年级物理上册 第十四章 专题训练 动态电路计算练习题
第十四章专题训练动态电路计算1．如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A2．如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为A．4∶3 B．3∶2 C．3∶4 D．3∶l3．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为A．0.3 A B．0.6 A C．0.9 A D．1.2 A4．如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P 在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是A．滑片P在最右端时，通过R1、R2的电流之比为5︰8B．滑片P在最右端时，R1、R2两端电压之比为3︰1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V5．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙=5∶3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是A．2∶5 B．3∶5 C．2∶3 D．5∶26．如图所示的电路中，电源电压保持不变，R1=20Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表示数为0.3A．则电源电压和滑动变阻器的最大阻值分别为Array A．6V 20Ω B. 12V 20ΩC．6V 30Ω D. 12V 30Ω7．小红测电阻R x的阻值，设计的电路如图所示，电源电压保持不变，其中R0是0~200Ω的滑动变阻器，R是未知固定电阻。
中考物理总复习《动态电路》专项练习题(附带答案)
中考物理总复习《动态电路》专项练习题（附带答案）班级姓名学号1.如图所示，电源电压恒定不变，闭合开关S，若滑片P向下移动，下列说法正确的是（）A. 电流表示数不变，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数不变D. 电流表示数不变，电压表示数变小2.为了研究热敏电阻对电路的影响，小李设计了如图所示的电路．电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是（）A. 电流表示数变大B. 电压表示数变大C. 电压表与电流表示数之比不变D. 电路的总功率变大3.如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时，下列说法正确的是（）A. 电流表A2示数变小，电压表V示数不变B. 电流表A1示数变小，灯泡L的亮度变亮C. 电流表A1示数变大，电压表V示数不变D. 电压表V示数与电流表A1的示数之比变大4.如题图所示，闭合开关S，向左调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（）A. 电压表示数变大，电压表与电流表示数的比值不变B. 电流表示数变小，电压表与电流表示数的比值变大C. 小灯泡亮度变亮，电路总电阻变小D. 小灯泡亮度变暗，电压表与电流表示数的乘积变小5.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A. 电流表A1的示数变大，电流变A2的示数变小B. 电流表A1的示数和电流表A2的示数同时变大C. 电压表的示数变大，电流表A1的示数变小D. 电压表的示数不变，电流表A2的示数变小6.抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。
甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。
动态电路练习题
动态电路练习题动态电路练习题在学习电路理论和设计过程中，动态电路是一个重要的概念。
它涉及到电流和电压的变化，以及如何根据这些变化来设计和分析电路。
为了加深对动态电路的理解，以下是一些动态电路练习题，帮助读者巩固所学知识。
题目一：RC电路的充放电过程考虑一个由电阻R和电容C组成的简单RC电路。
假设电容的初始电压为0，电路连接后，电容开始充电。
请回答以下问题：1. 充电过程中，电容的电压如何变化？2. 充电过程中，电流如何变化？3. 当电容充满时，电流和电压的变化情况如何？解答：1. 充电过程中，电容的电压会逐渐增加，直到达到与电源电压相等的值。
充电过程可以用指数函数来描述，即电压随时间的变化符合V(t) = V0 * (1 - e^(-t/RC))，其中V0是电源电压，t是时间，R是电阻，C是电容。
2. 充电过程中，电流一开始很大，随着电容电压的增加而逐渐减小，最终趋近于零。
电流随时间的变化可以用指数函数来描述，即I(t) = (V0/R) * e^(-t/RC)。
3. 当电容充满时，电流会变为零，电压保持不变。
此时，电容处于稳定状态，不再接收电流。
题目二：RL电路的响应过程考虑一个由电阻R和电感L组成的简单RL电路。
假设电感的初始电流为0，电路连接后，电感开始响应。
请回答以下问题：1. 响应过程中，电感的电流如何变化？2. 响应过程中，电压如何变化？3. 当电感达到稳定状态时，电流和电压的变化情况如何？解答：1. 响应过程中，电感的电流会逐渐增加，直到达到与电源电压相等的值。
响应过程可以用指数函数来描述，即电流随时间的变化符合I(t) = (V0/R) * (1 - e^(-t/τ))，其中V0是电源电压，t是时间，R是电阻，τ是电路的时间常数，τ = L/R。
2. 响应过程中，电压会随着电流的变化而变化。
电压随时间的变化可以用指数函数来描述，即V(t) = V0 * e^(-t/τ)。
3. 当电感达到稳定状态时，电流会保持不变，电压也会保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 1
S P L
A 2 A 1
动态电路分析练习题
1．如图1所示，电源两端的电压保持不变。
将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。
现将滑动变阻器的滑片P 由中点向右移动，则 ( ) A ．灯泡L 变暗 B ．电压表V 示数变小 C ．电流表A 1示数变小
D ．电流表A 2示数变大
2.如图2所示电路，电源两端电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是( ) A.电压表V 1示数变小，电压表V 2示数变大，电流表示数变小 B.电压表V 1示数变大，电压表V 2示数变大，电流表示数变大
C.电压表V 1示数变小，电压表V 2示数变小，电流表示数变小
D.电压表V 1示数变大，电压表V 2示数变小，电流表示数变小 3．如图3所示，将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( )
A ．电流表和电压表示数均变小
B ．电流表示数变大，电压表示数变小
C ．电流表示数变小，电压表示数变大
D ．电流表和电压表示数均变大
4. 如图4所示，R 1、R 2是阻值相同的两个定值电阻，当闭合开关S 1后，两电流表示数相同；当再闭合开关S 2后( )
A ．电路中总电阻变大
B ．电流表A 1的示数为零，A 2的示数变大
C ．电流表A 1的示数不变，A 2的示数变大
D ．电流表A 2示数是A 1示数的2倍
5．图5所示电路中，电源两端电压保持不变。
闭合开关S ，将滑动变阻器的滑片P 由b 端向a 端滑动一段距离，电压表V 1、V 2示数的变化量分别为ΔU 1、ΔU 2，电流表示数的变化量为ΔI 。
不考虑温度对灯丝电阻的影响，下列判断中正确的是( )
A ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大
B ．电压表V 1示数变大，电压表V 2示数变小，电压表V 2与V 1的示数之差不变
C ．定值电阻R 1的阻值为
I
U ∆∆2
D ．小灯泡L 消耗的电功率增大了I U ∆⋅∆1
6．如图6所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向b 端移动过程中，下列说法正确的是 ( )
A ．电流表A 1示数变小，电路的总电阻变小
B ．电流表A 2示数不变，电路消耗的总功率变小
C ．电压表V 示数变小，R 1与R 2两端的电压之比变小
D ．电压表V 示数不变，电压表V 的示数与电流表A 2的示数比值变大 7．图7所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω。
当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中，下列说法中正确的是 ( )
A ．电流表和电压表的示数都不变
B ．电压表的示数变大，电流表的示数变小
C ．电压表的示数变化范围为1V~6V
D ．电流表的示数变化范围为0.2A~0.6A
图2
A
S
V 2
P V 1 R 2
R 1 图3 S
O
V A
R 0 R A 1
A 2
R 1
R 2
S 1
S 2 图6
a V
R 1 A 1 S
P R 2
b A 2
图
S
a b
R 2
P
图5 S
A
V 2 V 1 R 1 R 2
L
a b P
8．(多选)如图所示，R 为定值电阻．闭合开关后，当滑片P 在某两点之间滑动时，电流表示数变化范围是0.5A ～1.5A ，电压表示数变化范围是3V ～6V ．则下列几种情况中说法正确的是（ ）
A ．变阻器连入电路的电阻变化范围为12Ω～2Ω
B ．电源电压为7.5V
C ．R 的电阻为3Ω
D ．实验中R 两端的电压变化范围为2V ～4.5V
9. 如图9所示，电源两端的电压保持不变，灯丝电阻不变。
将滑动变阻器的滑片P 置 于中点，闭合开关S 后，各电表的示数和灯泡的发光情况均正常。
现将滑动变阻器的滑片P 由中点向右移动，则 ( )
A ．电流表A 1示数变大
B ．电流表A 2示数变小
C ．灯泡L 变亮
D ．电压表V 示数变大
10．在如图10所示电路中，电源电压为U 且保持不变，闭合开关S ，滑动变阻器接入电路
中的电阻为R 0。
滑片P 从a 移动b 的过程中，电路中的电流变化量和三个电阻两端电压变
化量的大小分别用ΔI 、ΔU 1、ΔU 0、ΔU 2表示，则下列选项正确的是 ( ) A ．I U U R ∆∆+∆=
2
11 B ．I
U R ∆∆=00
C ．ΔU 0=ΔU 1+ΔU 2
D ．ΔU 1=ΔU 0+ΔU 2
11．如右图所示电路中，电源电压U ＝4.5V ，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A ，电压表量程为0～3V 。
为保护电表，变阻器接入电路的阻值范围是（ ）
A ．0Ω～10Ω
B ．0Ω～20Ω
C ．5Ω～20Ω
D ．2.5Ω～10Ω
12．图12所示的电路中，当开关S 闭合，滑动变阻器R 2的滑片P 由a 端移到b 端的过
程中，下列说法中正确的是 A ．V 1、V 2的示数都不变 B ．V 1、V 2的示数都变大
C ．V 1的示数变大，V 2的示数变小
D ．V 1的示数不变，V 2的示数变大
13．在图13所示电路中，当开关S 闭合、滑动变阻器的触头P 向右移动时，则 ( )
Ａ．电流表示数变大，电压表示数变大Ｂ．电流表示数变大，电压表示数不变 Ｃ．电流表示数变小，电压表示数变小Ｄ．电流表示数不变，电压表示数不变
14.如图14所示电路,电源电压保持不变,闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是( ) A.电流表示数变小，电压表示数变小 B.电流表示数变大，电压表示数不变 C.电流表示数变小，电压表示数变大 D.电流表示数变大，电压表示数变大 15.如右图所示电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，下列选项正确的是（ ） A ．U 1/I 不变，ΔU 1/ΔI 变小 B ．U 2/I 变大，ΔU 2/ΔI 不变 C ．U 3/I 不变，ΔU 3/ΔI 不变 D ．U 2/I 不变，ΔU 3/ΔI 不变
16.如右图所示，将滑动变阻器的滑动触头由位置a 移至位置b ，电压表的示数减少了8V ，则电阻R1两端的电压（ ）
A ．保持不变
B ．减小了8V
C ．增大了8V
D ．减小了4V
17. （多选）如图R 是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好。
物体M 只能在导轨上做直线运动，并带动与之相连的金属滑片P 移动，电压表示数
可反映物体M 移动的距离。
开始测量前，将金属滑片P 置于电阻丝中点，此时电压表和电流表示数分别为1.5 V 和0.2 A 。
由此可知（ ） A 、电阻丝的总电阻为7.5 Ω
B 、当电压表示数为2 V 时，物体M 向左移动了5 cm
C 、当电压表示数为1 V 时，物体M 向左移动了5 m
D 、若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30 cm
S a b
图10
R 2
R 1
R 0
P 图12
S
V 1
V 2 R 1
a R 2
b P
图14
S
P V A
L
V
A
S
R 1
R 2
P 图13
答案：
1.C
2.D
3.D
4.B
5.C
6.B
7.C
8.ABC
9.B 10.C 11.D 12.D 13.B 14.C 15.B 16.A 17.BD。
