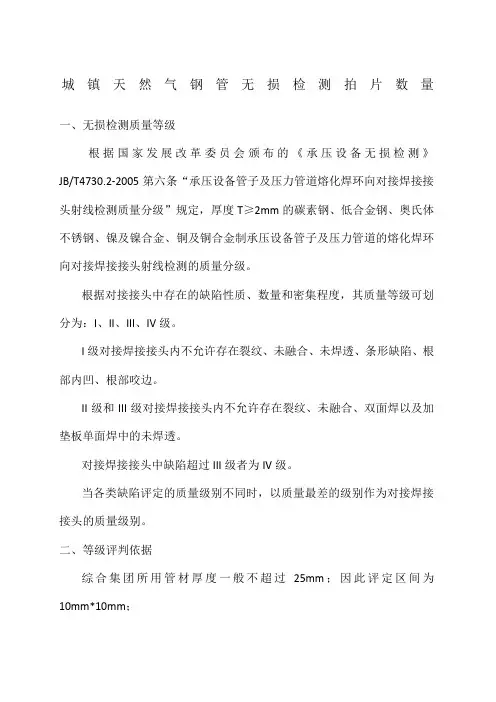

城镇天然气钢管无损检测拍片数量一、无损检测质量等级
根据国家发展改革委员会颁布的《承压设备无损检测》JB/T4730.2-2005第六条“承压设备管子及压力管道熔化焊环向对接焊接接头射线检测质量分级”规定，厚度T≥2mm的碳素钢、低合金钢、奥氏体不锈钢、镍及镍合金、铜及铜合金制承压设备管子及压力管道的熔化焊环向对接焊接接头射线检测的质量分级。
根据对接接头中存在的缺陷性质、数量和密集程度，其质量等级可划分为：I、II、III、IV级。
I级对接焊接接头内不允许存在裂纹、未融合、未焊透、条形缺陷、根部内凹、根部咬边。
II级和III级对接焊接接头内不允许存在裂纹、未融合、双面焊以及加垫板单面焊中的未焊透。
对接焊接接头中缺陷超过III级者为IV级。
当各类缺陷评定的质量级别不同时，以质量最差的级别作为对接焊接接头的质量级别。
二、等级评判依据
综合集团所用管材厚度一般不超过25mm；因此评定区间为10mm*10mm；
1、圆形缺陷点数按下表换算：
圆形缺陷点数换算表
各级别允许的圆形缺陷点数
对致密性要求高的对接焊接接头，底片评定人员应考虑将圆形缺陷的黑度作为评级的依据。
通常将黑度大的圆形缺陷定义为深孔缺陷，当对接焊接接头存在深孔缺陷时，其质量级别应评为IV级。
2、管材厚度T≤25mm，按照II级片的规定，单个条形缺陷最大长度为≤T/3（最小为4）且≤20，一般来说，因我们所用管材厚度多为10mm 以下，因此在评片中，一组条形缺陷累计最大长度也可按照4mm来比较。
条形缺陷评定区是指与焊缝方向平行具有一定宽度的矩形，当T≤25mm时，宽度为4mm。
3、不加垫板单面焊的未焊透缺陷按下表规定进行质量分级评定。
管外径D0＞100mm时，不加垫板单面焊的未焊透缺陷按下表1进行质量分级评定；管外径D0≤100mm的小径管不加垫板单面焊的未焊透缺陷按
表2的规定进行质量分级评定。
管外径D0＞100mm的管子未焊透深度可采用附录H（详见规范性附录）规定的一半对比试块（II型）进行测定。
管外径D0≤100mm的小径管的未焊透深度可采用附录H规定的小径管专用对比试块(I A型或I B型)进行测定，测定时，对比试块应置于靠近被测未焊透缺陷附近部位。
表1管外径D0＞100mm时不加垫板单面焊未焊透的分级
表1管外径D0≤100mm（小径管）时不加垫板单面焊未焊透的分级
4、根部内凹和根部咬边的分级评定详见规范6.1.8，本文不再赘述。
5、综合评级
在条形缺陷评定区内同时存在多种缺陷时，应进行综合评级。
对各类缺陷分别评定级别，取质量级别最低的级别作为综合评级的级别；当各类缺陷的级别相同时，则降低一级作为评级的级别。
三、各种规格管材拍片数量计算原则：
1、小径管环向对接接头的透照次数。
小径管指直径D0≤100mm的钢管。
小径管环向对接焊接接头100%检测的透照次数；采用倾斜透照椭圆成像时，当T/D0≤0.12时，相隔90o透照2次，当T/D0＞0.12时，相隔120o
或60o透照3次。
垂直透照重叠成像时，一般应相隔120o或60o透照3次。
根据以上公式，我们可以计算常用规格的T/D0值和需要的拍片次数，见下表：
从上表中可以看出，目前燃气用的管道壁厚T不超过10mm，在D0≤100mm，随着外径的增大T/D0值总体上是在减小。
按照我们安装工程材料情况来看，我们使用的小钢管公称直径为DN25，按照公称直径略等于工程内径来看，DN25管材外径约在32左右，也就是采用φ32*3.5规格管材，从节约成本且满足使用角度要求来看，选择DN25管材时选择壁厚为3.5mm时应是经济的。
因此在100mm以下管径的管材，我们在无损检测中选用的拍片数量一般为2张即可满足规范性要求。
2、直径D0＞100mm的钢管环向对接焊接接头的透照次数。
承压设备对接焊接接头的制造、安装、在用时的射线检测一般应采用AB级射线检测技术进行检测，胶片采用T3类或更高一级T2类胶片。
根据规范要求对于100mm<D0≤400mm的环向对接焊接接头（包括曲率相同的曲面
焊接接头），A、AB级允许采用K≤1.2（K指的是允许的透照厚度比）。
按照规范附录D确定透照次数。
对于D0＞100mm我们按照双壁单影、透照比厚度按照K=1.2中D6透照次数曲线图来确定透照次数。
按此规定我们可以推算F=400情况下各种规格的拍片数量：
表一
按此规定我们可以推算F=600情况下各种规格的拍片数量：表一
由上表可以看出，在其他参数不变的情况下，随着使用拍摄设备焦距F的增加，拍片数量也一般会增加。
也就是纵向坐标的数字越大，同时横向坐标值越小拍片数量会越少，但相应的对胶片的规格也相应增大。
因此我们计算F=400情况下的拍片数量，使用管周长/胶片长度的方式估算拍片的数量，同时考虑片与片之间的搭接长度估算片的数量，有余数需增加1张，计算见表一。
综上所述，小径管也就是D0≤100mm情况下，拍片数量为2张应该是符合规范并经济的，D0＞100mm情况下在我们目前所用胶片规格及拍摄情况
下，Ф108-Ф219规格下虽然Ф108实际估算4张片足够，但理论上为5张片，Ф219理论与实际估算相同；Ф273-Ф355钢管理论与实际估算不同，主要在于胶片的规格选择上的不同，拍片数量少胶片规格必然要加大，拍片数量多，胶片规格可适当小一些，这在实际使用中应综合考虑不同规格胶片的价格后做出最优选择。
3、注意事项：除非另有规定，射线检测应在焊后进行，对有延迟裂纹倾向的材料，至少应在焊接完成24小时候进行射线检测。
另外放射卫生防护应符合GB18871、GB16357和GB18465有关规定，现场进行X射线检测时，应按照GB16357的规定划定控制区和监督区、设置警告标志。
检测工作人员应佩戴个人剂量计并携带剂量报警仪。
