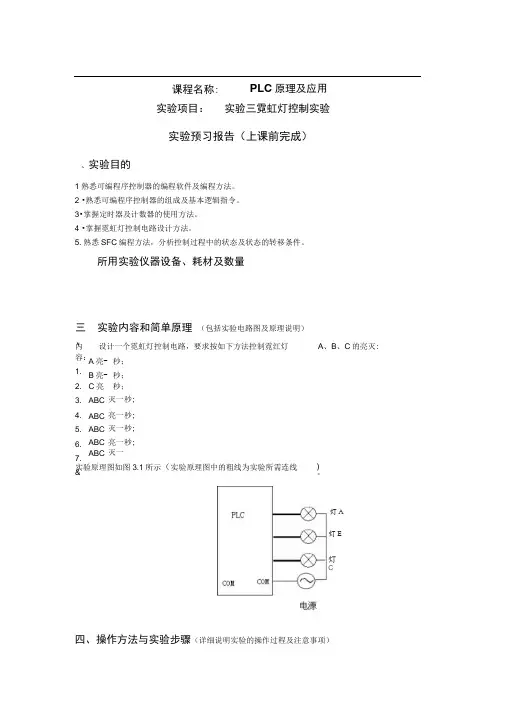

PLC实验三霓虹灯控制实验报告(程序梯形图){修}

PLC实验三霓虹灯控制实验报告(程序梯形图){修}

实验项目: 实验三霓虹灯控制实验实验预习报告(上课前完成)、实验目的1熟悉可编程序控制器的编程软件及编程方法。

2 •熟悉可编程序控制器的组成及基本逻辑指令。

3•掌握定时器及计数器的使用方法。

4 •掌握霓虹灯控制电路设计方法。

5.熟悉SFC 编程方法,分析控制过程中的状态及状态的转移条件。

所用实验仪器设备、耗材及数量四、操作方法与实验步骤(详细说明实验的操作过程及注意事项)课程名称:PLC 原理及应用三、实验内容和简单原理 (包括实验电路图及原理说明)内容:1. 2. 3. 4. 5. 6. 7. & 设计一个霓虹灯控制电路,要求按如下方法控制霓红灯 A 、B 、C 的亮灭:A 亮- 秒;B 亮- 秒;C 亮- 秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒。

实验原理图如图3.1所示(实验原理图中的粗线为实验所需连线 )°灯A 灯E灯C1确定输入与输出量。

2.画该控制过程的状态转移图(SFC)。

3•编写可编程序控制器的梯形图程序或指令表程序。

4•进入FX系列可编程序控制器的编程软件界面,把程序输入计算机。

5•按事先画好的连线图连线,进行PLC实验。

实验报告部分五、实验数据记录及处理(实验前画好表格或坐标图形)(实验结束时交予老师签名)(1)原始数据记录1、I/O分配表2、指令表程序LD M80I 02SET MOLD MOAND T0SET M1RST M0LD M1AND T1SET M2RST M1LD M2AND T2SET M3RST M2LD M0OUT TO K10 LD M1OUT T1 K10 LD M2OUT T2 K10 3、梯形图程序LD M3 OUT Y001 MPS LD M3 AND T6 AND T6 OUT T5 K10 OR M2MRD OUT Y002 ANI T5 ENDOUT T6 K10MPPAND T3SET M0RST M3LD M3OUT T3 K49LD M3AND T6OR M0OUT Y000LD M3AND T6OR M1。

PLC课程设计 彩灯广告屏PLC控制器--S7-200PLC1

PLC课程设计    彩灯广告屏PLC控制器--S7-200PLC1

一、绪论(一)任务来源随着我国经济建设的快速发展,国内各地城镇景观照明也发生了变化,霓虹灯产业发展迅速,据不完全统计,全国霓虹灯企业已逾几千家,年总产值超过30亿元人民币,出口创汇方面也有不错的业绩。

中国社会主义市场经济的不断繁荣和发展,西部大开发、振兴东北经济、长三角、珠三角东西互动、各地旅游、商贸、餐饮及文化娱乐事业日益繁荣,越来越多的城市已将亮化、美化工程列入城市建设发展规划,霓虹灯已成为不可缺少的夜间文化,夜间霓虹灯广告也成为不可缺少的媒体,霓虹灯行业迎来一个新的发展机遇。

各企业为宣传自己企业的形象和产品, 树立自己的特色品牌,增强自己在社会的影响力和扩大市场的占有率,均采用广告宣传的手法之一--霓虹灯广告屏来实现。

夜幕降临华灯初上时,我们走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光灯管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。

这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求。

21世纪的今天中国霓虹灯企业不断地走进国际舞台,产品远销欧美等国际市场,在国际这个大舞台上扮演着越来越重要的角色。

(二)方案对比与选择1.用单片机实现该方案时有以下缺点和不足:首先,单片机实现该方案所需要的外围电路多,工作量相当于PLC较大;其次,它的可靠性以及抗干扰性也显然不如PLC;再次,它的中断优先级不明确,相对于PLC而言用起来较复杂;最后,它的配套设施和功能没有可编程控制器PLC完善。

2.用可编程控制器PLC优势是很明显的(1)可靠性高,抗干扰能力强:(2)配套齐全,功能完善,适用性强;(3)系统的设计、建造工作量小,维护方便,容易改造;(4)体积小,重量轻,能耗低。

综上所述,我选择用PLC控制器制作彩灯广告屏。

(三)PLC简介1. PLC的产生20世纪20年代起,人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统,控制各种生产机械,这就是大家熟悉的传统的继电器控制系统。

PLC实训:霓虹灯控制电路

PLC实训:霓虹灯控制电路

一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令,具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备:1、OMRON PLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程,明确控制要求控制要求:设计一个霓虹灯控制电路如图5所示,该电路可以控制霓虹灯L1,L2,L3按照如下方式亮灭:(1)L1亮1s (2)L2亮1s (3)L3亮1s (4)三个灯都灭1s (5)三个灯都亮1s (6)三个灯都灭1s (7)三个灯都亮1s (8)三个灯都灭1s (9)1~8循环直到按下关断按钮。

L1L3L2图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入:开始按钮00000,复位按钮00001。

输出:彩灯1,彩灯2,彩灯3。

输入一共有2个,考虑到留有15%~20%的余量即2×(1+15%)=2.3 取整数3,所以共需3个输入点。

输出共有3个,3×(1+15%)=3.45取整数4,所以共需4个输出点。

可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。

4、PLC控制程序设计及分析实现功能:按下开始按钮00000,中间继电器20000自锁,并且启动定时器TIM000,定时1秒,按下复位按钮00001或中间继电器20001带电后,程序复位,或者定时器TIM007定时完毕,程序复位实现功能:中间继电器20000带电后,并且定时器TIM000定时完毕,中间继电器20001自锁,并且启动定时器TIM001,定时1秒,按下复位开关00001或中间继电器20002带电后,程序复位。

实现功能:中间继电器20001带电后,定时器TIM001定时完毕,中间继电器20002自锁,并且启动定时器TIM002,定时1秒,按下复位开关00001或中间继电器20003带电后,程序复位。

霓虹灯广告屏的PLC控制设计

霓虹灯广告屏的PLC控制设计

霓虹灯广告屏的P L C控制设计Newly compiled on November 23, 2020PLC控制霓虹灯摘要:随着改革的不断深入,社会主义市场经济的不断繁荣和发展,大中小城市都在进行亮化工程。

企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。

这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.关键字:霓虹灯; PLC图1 霓虹灯用PLC对霓虹灯广告屏实现控制,其具体要求如下:(1)该广告屏中间8个霓虹灯字亮灭的时序为“迎”字亮到“接”字亮到“世”字亮……“谐”字亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从“谐”字到“和”字…“迎”字顺序熄灭.全亮后,停亮2S,再从“谐”字开始亮起,顺序点亮“谐”…“迎”,时间间隔为1S,全亮后显示20S.再从“迎”…“谐”顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。

(2)广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S 向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮;后II,IV亮;后III,V亮;后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮;后V,III亮;后IV,II亮;后III,I亮…,如此循环往复。

(3)系统有单步\连续控制,有启动和停止按总体设计I/O分配表及PLC型号选择I/O分配表及PLC型号选择根据控制要求,PLC控制霓虹灯广告显示屏的输入\输出(I\0)地址编排如下表所示,其中SB1(X0)为启动开关,SB2(X1)为停止开关,SB3(X2)为单步\连续选择开关,SB4(X3)为步进按钮开关。

Y0~Y7控制8根霓虹灯字,用发光管LED1~LED8模拟显示,Y10~Y15控制6组流水灯泡,这里用发光管LEDQ~LED,模拟显示。

PLC实验报告

PLC实验报告

PLC实验报告第三章:实验任务书§3-1 基本实验实验一: 基本逻辑指令实验一、实验目的: 掌握可编程序控制器的操作方法,熟悉基本指令以及实验设备的使用方法。

二、实验设备 1.可编程控制器2.编程器或计算机编程软件(cx-p)3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下面给出的控制要求编写梯形图程序, 输入到可编程序控制器中运行,根据运行情况进行调试、修改程序,直到通过为止。

1.走廊灯两地控制I/O分配:0(01000)走廊灯声光显示区2.走廊灯三地控制I/O分配:0(01000)走廊灯声光显示区3.圆盘正反转控制1 电机反转旋转区反转端子4.小车直线行驶正反向自动往返控制实验二: 计时器指令实验实验目的: 熟悉计时器指令以及实验设备的使用方法。

实验设备: 略。

实验任务: 按照下面给出的控制要求编写梯形图程序。

1.通电延时控制输入 0 ONOFF 输出 0 ON OFF2.断电延时控制输入 0 ON OFF 输出 0 ON OFF3.通电断电延时控制输入0 ONOFF 输出0 ONOFF4.闪光报警控制输入0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验目的: 熟悉计数器指令。

实验任务: 按照下面给出的控制要求编写梯形图程序。

1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。

2.用计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转一周(对应光电开关产生8个计数脉冲)后,停1秒,然后再转一周……,以此规律重复, 直到按下停止按钮时为止。

4.测扫描频率用计数器、高速计时器测CPU每秒扫描程序次数。

用编程器监控方式,观察计数器每秒所记录下的程序扫描次数。

实验四: 微分指令、锁存器指令实验实验目的: 熟悉微分指令、锁存器指令。

实验任务:1.按钮操作叫响提示有按钮操作时,无论时间长短,蜂鸣器发出1秒声响。

2.开关操作叫响提示有开关操作时,无论通断瞬间,蜂鸣器发出1秒声响。

实验说明:实验六 霓虹灯PLC控制组态仿真实验

实验说明:实验六  霓虹灯PLC控制组态仿真实验

247实验六 霓虹灯PLC 控制组态仿真实验一、实验目的1.初步学会使用组态软件, 掌握PLC 控制系统的组态仿真设计基本原理。

2.学习FPWIN-GR 软件的使用,掌握用梯形图编写PLC 程序及程序的调试方法。

3.熟悉霓虹灯控制的PLC 编程及调试 。

二、实验器材1.微机一台(内有“力控”组态软件和“FPWIN-GR”编程软件)。

2.松下FP1-C24型PLC 一台或FP0R 系列PLC 一台。

3.连接线(微机与PLC 的通信线)和PLC 的电源线。

4.给FP0R 型PLC 供电的24V 直流电源(可选)、FP 手持编程器Ⅱ一台(可选)。

三、 实验原理本实验是利用PLC 来控制8个字形霓虹灯的闪烁及工作过程。

霓虹灯设备的组态仿真界面如图1所示。

图1 霓虹灯设备组态仿真界面实验的控制要求为:1) 实验主要是控制8个字形霓虹灯的闪亮过程。

“中”、“国”、“共”、“产”、“党”、“万”、“岁”、“!”,这8个字符分别对应PLC 的8个输出触点Y0~Y7。

每个输出触点的输出值 “0”或“1”对应于灯的灭与亮。

2) 要求按动“开始”按钮时,8个字形霓虹灯在程序的控制下依次点亮或熄灭,并循环反复。

当按动“停止”按钮时程序停止工作,字形霓虹灯立即全部熄灭。

3) 本实验并没有具体的控制要求,请读者自行提出控制要求,设计出相应的控制程序,并验证PLC程序的正确与否。

四、I/O分配表(见表1)五、预习要求根据自行提出的控制要求和I/O分配表,用梯形图编写PLC程序并写出注释说明。

六、实验步骤与内容1.连接计算机与PLC装置,启动计算机,接通PLC装置的电源。

2.分别把参考程序lamp1.fp、lamp2.fp和lamp3.fp下载到PLC中运行,之后关闭FPWIN 或切换到离线状态,启动组态软件的运行系统,进入霓虹灯控制组态仿真系统观察一下程序运行的情况,这样有利于理解PLC的控制要求。

然后退出所有组态程序。

3.双击桌面上的FPWIN图标,进入FPWIN,录入事先编好的PLC程序并编辑转换。

PLC实验报告

PLC实验报告

实验一、PLC控制三相异步电机Y―△启动一、实验目的:1、熟悉三菱编程软件的使用2、熟悉PLC I/O端口的接线二、实验内容:图示为继电器控制异步电动机Y―△起动电路。

按启动按钮SB1,KM0、KM1接触器接通,电动机接成Y形联结启动。

此时KT时间继电器接通,当延时5S后,KT常闭触点断开,KT常开触点闭合,KM1接触器失电,KM2接触器接通,电动机接成△形联结投入运行。

当按停止按钮SB0,KM0、KM2接触器失电,电动机停止运行。

各元器件说明如图,在自行分析电路功能后,完成实验要求。

三、实验要求:1、用FX2N系列PLC按三相异步电动机Y―△启动继电器控制电路图改成PLC梯形图、写出语句表(必须有栈存指令及块指令)。

2、用模拟设置控制三相异步电动机Y―△启动继电器电路运行过程。

3、按基本指令编制的程序,进行程序输入并完成系统、调试。

五、计算机实验图:1)PLC梯形图2)指令表3) 分析及接线原理试验过程:当x001闭合时,y000导通,此时y001也相继导通,电动机接成Y形联结启动,此后经过5s的延时,t0变为1,y001断开,y002导通,电动机接成△形联结投入运行。

试验中为保证KM1、KM2所控制的灯不同时亮,我们在梯形图上使用Y001和Y002的“0”有效进行“互锁”。

实验二PLC控制三彩灯闪烁电路一、实验目的:1、进一步熟悉三菱编程软件的使用2、进一步熟悉PLC I/O端口的接线3、熟悉定时器的使用二、实验内容:1、彩灯电路受一启动开关S07控制,当S07接通时,彩灯系统LD1~LD3开始顺序工作。

当S07断开时,彩灯全熄灭。

2、彩灯工作循环:(1)、LD1彩灯亮,延时8秒后,→闪烁三次(每一周期为亮1秒熄1秒)。

(2)、→LD2彩灯亮,延时2秒后。

(3)、→LD3彩灯亮;LD2彩灯继续亮,延时2秒后熄灭;→LD3彩灯延时10秒后。

(4)、→进入再循环。

三、实验要求:1、用FX2N系列PLC按工艺流程写出梯形图、语句表。

(完整word版)霓虹灯广告屏的PLC控制系统设计

(完整word版)霓虹灯广告屏的PLC控制系统设计

摘要霓虹灯在个大中小城市都在进行着亮化工程,各企业为了宣传自己的产品及形象都采用广告的形式来宣传自己,霓虹灯的闪烁不能够用人工来控制,那样不会呈现给人们美好的视觉,而用电气控制的话,中间使用的继电器,会有机械磨损,而霓虹灯的闪烁时间间隔是相当的短,几乎是零点几秒,这样看来使用电气控制是不太可能了,当然随着一种需要必然会有一种东西的出现。

可编程控制器简称PLC的出现就解决了这个问题,因为PLC 具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。

并且PLC 在工业自动化控制特别是顺序控制中的方面具有比较突出的优势,它具有独特的优点来控制霓虹灯的闪烁。

霓虹灯的亮和灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求。

这其中就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题,如何去快捷、可靠、简单的去控制,成为人们考虑的重点,在这我认为PLC最适合去解决这些问题,因为PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点.并且PLC在工业自动化控制特别是顺序控制中的方面具有比较突出的优势,在现实中人们也是多通过PLC去控制霓虹灯的。

随着社会主义市场经济的不断繁荣和发展,各大中小城市都在进行亮化工程。

各企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的,本文就是介绍如何利用PLC控制系统来实现这一目的的。

关键字:可编程控制器PLC 霓虹灯目录摘要 (1)目录 (2)前言 (3)一霓虹灯的概述 (5)1霓虹灯的起源及其发展史 (5)1.1 霓虹灯的起源 (5)1.2 霓虹灯的发展史 (5)2霓虹灯的工作原理及特点 (6)2.1 霓虹灯的工作原理 (6)2。

2 霓虹灯的特点 (6)3霓虹灯的主要部件以及制作工艺 (7)3。

1 霓虹灯的主要部件 (7)3。

2 霓虹灯的制作工艺 (8)4霓虹灯的现状与发展 (8)二PLC的概述 (10)1PLC的产生与发展 (10)1。

霓虹灯广告屏PLC控制系统设计教学PPT

霓虹灯广告屏PLC控制系统设计教学PPT

项目5 霓虹灯广告屏的PLC控制系统设计
5.3.1 循环与移位指令
3、位右移、位左移指令(SFTR、SFTL)
(1)指令格式:位右移、位左移指令的功能号、助记符、操作数及程序
步长如表所示。指令名称功能号/ 助记符操作数 [S]
[D]
n1 n2
程序步长
位右移 位左移
FNC34/ SFTR(P)
FNC35/ SFTL(P)
(2)I/O地址分配:如表5-21所示。
输入 输入设备/符号 启动按钮 /SB1 停止按钮/SB2
PLC输入点 X0 X1
输出 输出设备/符号 饰灯 L1~L8 饰灯 L9~L16
PLC输出点 Y0~Y7 Y10~Y17
项目5 霓虹灯广告屏的PLC控制系统设计
【例5-1】广告牌边框饰灯控制
(3)梯形图程序:如图5-45所示。当X0为ON时,先置正序初值(使Y0为
(2)梯形图程序:利用PLC循环指令编制的梯形图及说明如图5-48所示。
【例5-2】霓虹灯顺序控制程序设计
(置初值,Y0=1) (正续标志)
(停止工作) (正序移位) (当Y10位ON,正序循环停 止) (延时5s) (反序移位)
(当Y17位ON,反序循环停止) (反序状态复位)
图5-48 霓虹灯控制梯形图
② 每执行一次RLR指令,目标元件D中的各位和进位一起循环左移n位, 最后被移出的位放入到进位标志M8022中。在运行下一次RCL指令时, M8022中的位首先进入目标元件中。
③ 图5-46第二行程序的运行情况如图5-47(a)所示,当X1闭合时,执行RCR指 令1次,D1中的各位和进位一起右移4位。 图5-46第三行程序的运行情况如图5-47(b)所示,当X2闭合时,执行RCL指令1 次,D1中的各位和进位一起左移3位。 ④ 在指定位组合元件场合,只有K4(16位)或K8(32位)才有效。例如K4Y0、 K8M0有效,而K1Y0、K2M0无效。

霓虹灯广告屏装置PLC程序设计

霓虹灯广告屏装置PLC程序设计

xxxx学院课程设计说明书设计题目: 霓虹灯广告屏装置PLC程序设计学生姓名:学号:专业班级:内容摘要随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。

个企业为宣传自己企业的形象和产烁时间及流动方向等均可以通过PLC来达到控制的要求.PLC是一种用程序来品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。

这些灯的亮灭,闪改变控制功能的工业控制计算机,这些霓虹灯的亮灭、闪烁时间及流动方向等均,可以通过PLC来达到控制的要求,这篇课程设计就是根据实验要求,进行输入输出的I/O口估算,选择PLC型号、绘制流程图、设计梯形图、编写程序清单、调试程序、修改程序,最终实现课程要求。

在编写程序的时候用到了位移指令,是程序变得更加简洁。

基本实现对霓虹灯的正确、稳定地控制。

关键词:霓虹灯;PLC控制;I/O口估算;梯形图;程序调试;移位指令目录第1章引言 (1)第2章硬件设计 (2)2.1 运行框图 (2)2.2 CPU的选择 (4)2.3 I/O分配表 (4)2.4 I/O接线图 (6)第3章软件设计 (7)3.1梯形图的设计 (7)3.2 梯形图及指令表 (7)第4章系统调试 (28)结论 (29)设计总结 (30)致谢 (31)参考文献 (32)第1章引言1.1霓虹灯广告屏装置PLC程序设计内容简介该广告屏共有8 根灯管,24 只流水灯,每4 只灯为一组,如下图所示:图1-1 霓虹灯广告屏工作示意图1.2 霓虹灯广告屏装置PLC控制系统设计要求(1)该广告屏中间8个霓虹灯字亮灭的时序为第1根亮→2亮→3亮……第8根亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从8→7……1顺序熄灭.全灭后,停亮2S,再从第8根开始亮起,顺序点亮8→7…1,时间间隔为1S,全亮后显示5S.再从1→2…8按1S间隔顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。

PLC实验三霓虹灯控制实验报告程序梯形图

PLC实验三霓虹灯控制实验报告程序梯形图

P L C实验三霓虹灯控制实验报告程序梯形图Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】课程名称: PLC原理及应用实验项目:实验三霓虹灯控制实验实验预习报告(上课前完成)一、实验目的1.熟悉可编程序控制器的编程软件及编程方法。

2.熟悉可编程序控制器的组成及基本逻辑指令。

3.掌握定时器及计数器的使用方法。

4.掌握霓虹灯控制电路设计方法。

5.熟悉SFC编程方法,分析控制过程中的状态及状态的转移条件。

二、所用实验仪器设备、耗材及数量三、实验内容和简单原理(包括实验电路图及原理说明)内容:设计一个霓虹灯控制电路,要求按如下方法控制霓红灯A、B、C的亮灭:1.A亮一秒;2.B亮一秒;3.C亮一秒;4.ABC灭一秒;5.ABC亮一秒;6.ABC灭一秒;7.ABC亮一秒;8.ABC灭一秒。

实验原理图如图所示(实验原理图中的粗线为实验所需连线)。

四、操作方法与实验步骤(详细说明实验的操作过程及注意事项)1.确定输入与输出量。

2.画该控制过程的状态转移图(SFC)。

3.编写可编程序控制器的梯形图程序或指令表程序。

4.进入FX系列可编程序控制器的编程软件界面,把程序输入计算机。

5.按事先画好的连线图连线,进行PLC实验。

实验报告部分五、实验数据记录及处理(实验前画好表格或坐标图形)(实验结束时交予老师签名)(1)原始数据记录1类别元件PLC元件作用输入单脉冲信号M8002启动L1Y000灯A亮L2Y001灯B亮L3Y002灯C亮2、指令表程序LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2SET M1 MRD OUT Y002 RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC接线图(2)数据处理与分析教师签名:六、回答思考题1.添加一个启动和停止按钮,程序该如何改动将原梯形图程序第一行改为下图:X0为启动按钮,X1为停止按钮2.试述使用定时器进行程序控制的方法用定时器组成闪烁电路;用多个定时器组合实现较长时间的延时;用定时器和计算器组合,实现长延时功能电路。

霓虹灯广告屏装置PLC 控制梯形图的设计与调试

霓虹灯广告屏装置PLC 控制梯形图的设计与调试

湖北文理学院机械与汽车工程学院课程设计成绩评定表1、该成绩评定表每位学生一份,并装订在设计说明书的最后;2、指导教师按课程设计大纲的要求评定成绩,并给出总评成绩;3、折合分:优秀≥90分,良好80-89分,中等70-79分,及格60-69分,不及格<60分。

湖北文理学院《机电传动控制课程设计》报告霓虹灯广告屏装置PLC控制梯形图的设计题目专业机械设计制造及其自动化班级机制0912姓名邓文超学号**********指导教师职称吴何畏副教授2012年9 月30 日摘要:酒香也怕巷子深,在保证产品质量的同时,广告也是抓住消费者眼球的一个重要手段。

为展现自己的形象和产品,一般都会采用霓虹灯广告屏来这种广告手法,这就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题,如何去快捷、可靠、简单的去控制,成为人们考虑的重点。

PLC是一种用程序来改变控制功能的工业控制计算机,这些霓虹灯的亮灭、闪烁时间及流动方向等均,可以通过PLC来达到控制的要求,这篇课程设计就是根据实验要求,进行输入输出的I/O口估算,选择PLC型号、绘制流程图、设计梯形图、编写程序清单、调试程序、修改程序,最终实现课程要求。

在编写程序的时候用到了位移指令,是程序变得更加简洁。

基本实现对霓虹灯的正确、稳定地控制。

关键词:霓虹灯、广告、PLC控制、I/O口估算、位移指令目录第一章前言 (1)1.1课程设计的目的 (1)1.2 设计内容及目标 (2)第二章霓虹灯PLC控制的系统总体方案设计 (2)2.1 硬件的配置及其组成原理 (2)2.2 系统变量定义及分配表 (2)2.3 系统接线图设计 (3)2.4 系统可靠性设 (4)第三章控制系统的设计 (4)3.1 I/O估算 (4)3.2 PLC选型 (4)3.3 I/O分配表设计 (4)3.4 外部接线图设计 (4)3.5 控制程序流程图设计 (5)3.6 控制程序设计 (7)3.7 创新设计内容 (7)第四章系统的调试及解决的问题 (8)4.1 系统的调试 (8)4.2 结果分析 (8)第五章总结 (9)参考文献: (10)附录 (11)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章前言1.1课程设计的目的1.霓虹灯广告屏装置PLC 控制梯形图的设计与调试该广告屏共有8 根灯管,24 只流水灯,每4 只灯为一组,如下图所示:2. 控制要求::(1)该广告屏中间8 根灯管亮灭的时序为:第1 根亮→2 亮→3 亮→……→第8 根亮,时间间隔为1s,全亮后,显示10s,再反过来从8→7→……→1 按1s 间隔顺序熄灭,全灭后停亮2s;再从第8 根开始亮,顺序点亮7→6→……→1,时间间隔1s,显示5s,再从1→2→……→8 按1s 间隔顺序熄灭,全灭后停亮2s,然后重复运行,周而复始。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课程名称:PLC原理及应用
实验项目:实验三霓虹灯控制实验
实验预习报告(上课前完成)
一、实验目的
1.熟悉可编程序控制器的编程软件及编程方法。

2.熟悉可编程序控制器的组成及基本逻辑指令。

3.掌握定时器及计数器的使用方法。

4.掌握霓虹灯控制电路设计方法。

5.熟悉SFC编程方法,分析控制过程中的状态及状态的转移条件。

二、所用实验仪器设备、耗材及数量
三、实验内容和简单原理(包括实验电路图及原理说明)
内容:设计一个霓虹灯控制电路,要求按如下方法控制霓红灯A、B、C的亮灭:1.A亮一秒;
2.B亮一秒;
3.C亮一秒;
4.ABC灭一秒;
5.ABC亮一秒;
6.ABC灭一秒;
7.ABC亮一秒;
8.ABC灭一秒。

实验原理图如图3.1所示(实验原理图中的粗线为实验所需连线)。

四、操作方法与实验步
骤(详细说明实验的操
作过程及注意事项)
1.确定输入与输出量。

2.画该控制过程的状态转移图(SFC)。

3.编写可编程序控制器的梯形图程序或指令表程序。

4.进入FX系列可编程序控制器的编程软件界面,把程序输入计算机。

5.按事先画好的连线图连线,进行PLC实验。

实验报告部分
五、实验数据记录及处理(实验前画好表格或坐标图形)
(实验结束时交予老师签名)(1)原始数据记录
1、I/O分配表
类别元件PLC元件作用
输入单脉冲信号M8002启动
L1Y000灯A亮
L2Y001灯B亮
L3Y002灯C亮2、指令表程序
LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3 LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2 SET M1 MRD OUT Y002 RST M0 ANI T5 END
LD M1 OUT T6 K10
AND T1 MPP
SET M2 AND T3
RST M1 SET M0
LD M2 RST M3
AND T2 LD M3
SET M3 OUT T3 K49 RST M2 LD M3
LD M0 AND T6
OUT TO K10 OR M0
LD M1 OUT Y000 OUT T1 K10 LD M3
LD M2 AND T6
OUT T2 K10 OR M1
3、梯形图程序
3、PLC接线图
(2)数据处理与分析
教师签名:
六、回答思考题
1.添加一个启动和停止按钮,程序该如何改动?
将原梯形图程序第一行改为下图:X0为启动按钮,X1为停止按钮
2.试述使用定时器进行程序控制的方法?
用定时器组成闪烁电路;用多个定时器组合实现较长时间的延时;用定时器和计算器组合,实现长延时功能电路。

3.写出下面梯形图的指令表程序,并分析工作原理;画出X0、Y0、Y1、Y2的时序图。

其中X1为触点开关。

图3.2顺序控制梯形图
指令表程序:时序图
LD X000
OR Y000
ANI X001
ANI T1
OUT Y000
OUT T0 K600
OUT T0 K900
LD T0
OR Y001
ANI X001
ANI T3
OUT Y001 工作原理:
OUT T2 K300 X0为触点开关,若Y0、Y1、Y2连接灯泡,那么当按OUT T3 K600 下触点开关X0,Y0连接灯泡L1亮90秒后熄灭,L1 LD T2 亮60秒后,Y1连接的灯泡L2亮60秒后熄灭,当L2 OR Y002 亮30秒后,Y2连接的灯泡L3亮90秒后熄灭;若在ANI X001 过程中按下X1,则三个灯泡熄灭,计数器清零。

ANI T4
OUT Y002
OUT T4 K900
END。
