一片式球阀-Q11F一片式球阀

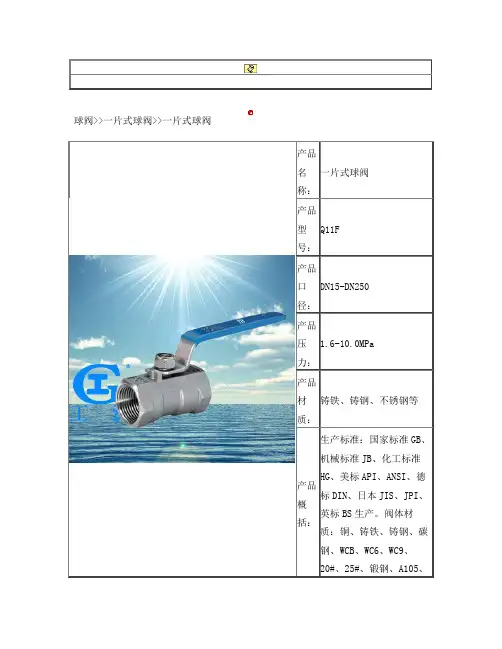

球阀>>一片式球阀>>一片式球阀产品名称：一片式球阀产品型号：Q11F产品口径：DN15-DN250产品压力：1.6-10.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息丝口是一种连接方式,就是螺纹的意思,分内螺纹和外螺纹.公称压力最高使用压力试验压力（水压）120℃以下水、油、瓦斯饱和蒸汽阀体阀座1.6MPA1.76MPA 0.6MPA 9.5MPA 7MPAQ11F-16P一片式INCH 1/4″3/8″1/2″3/4″1″ 1 1/4″ 1 1/2″ 2″DN 6 10 15 20 25 32 40 50L 39 44 56.5 58 71 78 83 100 H 32.05 34.5 43.5 47 55 60.5 74.5 80.5球阀系列价格供用户或设计院工程项目做预算。

一片式球阀、二片式球阀、三片式球阀的特点及区别2023.12.22

阀门采用整体式结构，成为一片式球阀，外形小、重量轻、球芯、阀座、阀杆从阀体一侧流道内装入，由于阀体流道尺寸限制，全通径尺寸球芯无法装入阀体内部，所以一片式球阀球芯流道是缩径的，流通能力受到一定限制，价格低廉，只用于低压管路。

有螺纹连接、法兰连接、对夹连接。

螺纹通常采用55°锥管螺纹，可以获得更好的密封性能。

法兰连接安装方便，对接连接结构长度短，可以安装在紧凑空间管道上。

阀门采用WCB铸钢，不锈钢CF8，CF8M等材料。

一片式螺纹球阀由于阀杆填料仓较浅，添加密封填料较少，多用于低压管路。

一片式法兰球阀做成高温排污球阀，可以有效防止介质从阀体处外漏，避免二片式球阀和三片式球阀介质从阀体间外漏风险。

可用于蒸汽、导热油介质，也可以做成保温球阀，输送易结晶、凝固介质，保温外壳内通入热水、蒸汽等热媒来为球阀保温。

二片式球阀的阀体由主阀体和副阀体两部分组成，故成为二片式球阀。

球芯、阀座、阀杆装入主阀体后，副阀体通过螺纹或螺栓与主阀体连接起来。

其球芯流道为全通径尺寸，流阻小，流通能力大。

二片式球阀有内螺纹连接、外螺纹连接、内外螺纹连接。

螺纹通常采用55°锥管螺纹，密封性好一片式球阀、二片式球阀、三片式球阀区别三片式球阀的阀体由一个主阀体、两个副阀体组成，称为三片式球阀。

球芯和阀杆装入主阀体后，副阀体装入阀座，通过螺栓把主副阀体连接为一体。

其球芯流道也是全通径尺寸。

三片式球阀有内螺纹连接、外螺纹连接、内螺纹通常采用55°锥管螺纹，密封性好。

外螺纹带焊接接头，可与管路焊接。

维护时拆装比较方便，避免内螺纹连接还需要单独的活接。

对焊和承插焊连接，还可以采用加长接管焊接，避免焊接时高温损坏阀座密封圈和阀杆填料，降低安装难度。

三片式球阀主要特点是可以在线维护，十分方便。

松开阀体上螺丝，拆除一颗穿过主阀体的螺栓，转动主阀体，可以更换阀座密封圈。

也可以完全拆除主阀体螺栓，拆除主阀体维修。

副阀体仍然在管线上，避免拆卸整个球阀，大大减轻维修工作量。

球阀结构尺寸及重量

球阀结构尺寸及重量1:设计制造按GB12237-892:结构长度按GB12221-893:连接端:法兰尺寸按JB/T79.1-944:防火标准按API6075:阀门检查和试验按JB/T9092-996:结构:全通径浮动球二体式7:主体材料:WCB CF8 CF8M 等8:密封材料:PTFE球阀尺寸及重量mm规格 1.6MPa 2.5MPaDN L H D W kg L H D W kg 1513078151403130103151403 2015084191604150112191604 251609525180 5.51601233251806 32165150302508.61651503025010 4018015038300111801563830014 5020019051350152001725135020 6522019564350192201976435025 8025021576400272502227640030 1002802501025003832025310250040 1253202851246005840028612460065 1503603701528008140027515280085球阀、法兰球阀、铸钢球阀、不锈钢球阀三通分类及对焊三通、四通尺寸三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等一、三通分类三通分为机械三通,沟槽异径三通,沟槽机械三通,普通三通;三通以制作方法划分可分为顶制三通,压制三通,锻制三通,对焊三通,铸造三通等.三通按形状分有两种,等径三通和异径三通.等径三通就是三个口一样大小.异径三通就是一段主管加上一个小的分支管,显然,两个大的尺寸是主管,中间接出来的小尺寸就是支管. 在纯氧管线中,一般是有压力的.。

一片式、二片式、三片式球阀的区别

不锈钢一片式球阀与二片式、三片式球阀的区别：首先一片式球阀是手动的阀门，结构设计是整体式的，均由一个塞头将球体稳定住，这样才能在维修时方便，并且球阀的口径也较小，球从阀体一边放入进去的，阀座要旋进后，再压住球。

有些非标准的一片式球阀有短结构的，所以最好的区分方法是阀体的结构上。

一片式球阀是由一个塞头将球体固定,维修方便且实用,常用于小尺寸的阀门。

二片式球阀被称为不锈钢球阀，以左右两片阀体螺栓连接组成的，固定时由2片阀体来夹住球阀，而维修方面相对难一些，最关键是看中间的螺丝松紧度如何，这直接关系到是密封是否严密。

另外它主要用于常压和高压环境，像非标类公称通径在DN50以下也属于二片式的阀门。

二片式球阀是由两片阀体夹住球体固定,维修较复杂,中间螺丝松紧很关键，关系是否漏气,常用的阀门。

三片式球阀和二片式球阀类似，但三片式可用于超高压环境下使用，且阀门的结构设计上会有三片阀体，由左右两边带颈法兰来夹住固定，正常的公称通径在DN50以上。

三片式球阀是跟两片有点类似，但球体中间多个阀体，由两边带颈法兰夹住。

常用较大及较重要阀门。

适用于：工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、轻工,食品,医药,环保.广泛用于石油,化工,冶金,电力.等多种介质。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

球阀是近段时间来被广泛采用的一种新型阀门，它具有以下优点：1、流体阻力小，其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

不锈钢球阀Q41F

球阀>>法兰球阀>>不锈钢球阀产品名称：不锈钢球阀产品型号： Q41F产品口径： DN15-DN250产品压力： 1.6-10.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息性能规范产品型号DN/mm 公称压力试验压力工作温度适用介质壳体密封(液) 密封(气)Q41F-16 1.6 2.4 1.760.6 ≤250°C 瞬时300°C 水,蒸,汽,油酸性Q41F-25 2.5 3.75 2.75Q41F-40 4.0 6.0 3.75主要零件材料零件名称铸钢不锈钢铬镍钼钛钢C P R阀体WCB ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 球体ZG1Cr18Ni9Ti ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 阀杆2Cr13 2Cr13 ZG1C18Ni12TiMO2Ti密封圈聚四氟乙烯+石墨+高弹性胶(8202型)Q41F-16型公称通径DN/mm尺寸/mmL D D1 D2 bZ-фdH LO20 140 105 75 55 16 4-14110 15025 150 115 85 65 16 4-14120 16032 165 135 100 78 16 4-18145 16040 180 145 110 85 16 4-18155 25050 200 160 125 100 18 4-18175 30065 220 180 145 120 18 4-18195 30080 250 195 160 135 20 8-18225 320100 280 215 180 155 20 8-8 255 320125 320 245 210 185 22 8-18285 400150 360 280 240 210 24 8-23295 400200 400 335 295 265 26 12-23355 450Q41F-25型公称通径DN/mm尺寸/mmL D D1 D2 b Z-фd H LO20 140 105 75 55 2 4-14 110 150 25 150 115 85 65 2 4-14 120 160 32 165 135 100 78 2 4-18 145 160 40 180 145 110 85 3 4-18 155 250 50 200 160 125 100 3 4-18 175 300 65 220 180 145 120 3 8-18 195 300 80 250 195 160 135 3 8-18 225 320 100 280 230 190 160 3 8-18 255 320 125 320 270 220 188 3 8-23 285 400 150 360 300 250 218 3 8-25 295 400 200 400 360 310 278 3 12-25 335 450 Q41F-40型公称通径DN/mm尺寸/mmL D D1 D2 D6 f b Z-фd H20 140 105 75 55 51 2 16 4-14 110 25 150 115 80 65 58 2 16 4-14 120 32 180 135 100 78 66 2 18 4-18 140 40 200 145 110 85 76 3 20 4-18 155 50 230 160 125 100 88 3 20 4-18 175 65 290 180 145 120 110 3 22 8-18 195 80 310 195 160 135 120 3 22 8-18 225 100 350 230 190 160 150 3 24 8-23 250 125 400 270 220 188 176 3 28 8-25 270 150 480 300 250 218 204 3 30 8-25 290 200 600 375 320 282 260 3 38 12-30 350。

不锈钢焊接球阀的规格型号

不锈钢焊接球阀的规格型号不锈钢焊接球阀是一种常用的流体控制阀门，广泛应用于石油、化工、天然气、冶金、电力等领域。

它具有结构简单、操作方便、耐腐蚀、密封性能好等特点，被广大用户所认可和使用。

下面将介绍一些常见的不锈钢焊接球阀的规格型号。

1. JIS 10K不锈钢焊接球阀JIS 10K不锈钢焊接球阀是一种符合日本工业标准（JIS）的球阀，适用于10K级别的工作压力。

其主要特点包括阀门材质为不锈钢、焊接方式为对焊、流体控制方式为全通、流通方向为双向、阀盖形式为标准盖、密封结构为球阀、阀体材质为不锈钢等。

2. DIN不锈钢焊接球阀DIN不锈钢焊接球阀是符合德国工业标准（DIN）的球阀，适用于DIN标准的工作压力。

3. ANSI不锈钢焊接球阀ANSI不锈钢焊接球阀是符合美国国家标准学会（ANSI）的球阀，适用于ANSI标准的工作压力。

4. GB不锈钢焊接球阀GB不锈钢焊接球阀是符合中国国家标准（GB）的球阀，适用于国内标准的工作压力。

5. API不锈钢焊接球阀API不锈钢焊接球阀是符合美国石油学会（API）的球阀，适用于API标准的工作压力。

6. BS不锈钢焊接球阀BS不锈钢焊接球阀是符合英国标准（BS）的球阀，适用于BS标准的工作压力。

不锈钢球阀规格汇总

不锈钢球阀规格汇总不锈钢球阀规格有很多种，不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

球阀的主要特点是本身结构紧凑，易于操作和维修，不锈钢球阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。

下面随小编了解下不锈钢球阀规格。

1、101球阀规格：DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80；2、104球阀规格：DN10、DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN8、DN80；3、170带锁球阀规格：DN15、DN20、DN25；4、201B球阀规格：DN15、DN20、DN25；5、201球阀规格：DN10、DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN8、DN80；6、206法兰球阀规格：DN100、DN25、DN32、DN40、DN50、DN65、DN80；7、213内外丝球阀规格：DN10、DN15、DN8；8、216B重型球阀规格：DN10、DN15、DN8；9、216C中型球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；10、216球阀规格：DN15、DN15、DN20、DN20、DN25、DN25、DN32、DN32、DN40、DN40、DN50；11、217球阀规格：DN15(小)、DN20(小)、DN25(小)；12、270耐温球阀规格：DN15、DN20、DN25304；13、不锈钢法兰球阀规格：DN100304、DN15304、DN20304、DN25304、DN32304、DN40304、DN50304、DN65304、DN80905；14、905热水浮球阀规格：DN15、DN20、DN25；15、A型球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；16、不锈钢单球阀规格：DN100、DN15、DN20、DN25、DN40、DN50、DN65、DN80；17、测温球阀规格：DN15202、DN15212、DN20212、DN25202、DN25212、DN32202、DN32212、DN40202；18、磁性锁球阀规格：DN15203、DN20203、DN25203、DN32203、DN40203、DN50203；19、带锁球阀规格：DN21.84、DN31.4、DN43.5；20、镀镍全通径黄铜球阀规格：DN100226、DN15226、DN20226、DN25226、DN32226、DN40226、DN50226、DN65226、DN80226；21、二片式球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；22、法兰浮球阀规格：DN110、DN50、DN65、DN80；23、法兰球阀：DN100Q41F-16、DN125Q41F-16、DN15Q41F-16、DN150Q41F-16、DN20Q41F-16、DN25Q41F-16、DN32Q41F-16、DN40Q41F-16、DN50Q41F-16、DN65Q41F-16、DN80Q41F-16；24、浮球阀规格：DN100(大)、DN100(小)、DN15(大)、DN15(小)、DN15不锈钢球、DN15铜球、DN20(大)、DN20(小)、DN20不锈钢球、DN20铜球、DN25(大)、DN25(小)、DN25不锈钢球、DN25铜球、DN32(大)、DN32(小)、DN32不锈钢球、DN32铜球、DN40(大)、DN40(小)、DN40不锈钢球、DN40铜球、DN50(大)、DN50(小)、DN50不锈钢球、DN50铜球、DN65(大)、DN65(小)、DN80(大)、DN80(小)；25、高温球阀规格：DN100Q41MF-16、DN125Q41MF-16、DN15Q41MF-16、DN150Q41MF-16、DN20Q41MF-16、DN200Q41MF-16、DN25Q41MF-16、DN32Q41MF-16、DN40Q41MF-16、DN50Q41MF-16、DN65Q41MF-16、DN80Q41MF-16；26、黄铜缩径球阀规格：DN15216、DN20216、DN25216、DN32216、DN40216、DN50216；27、活接球阀规格：DN15、DN20、DN25；28、进口球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；29、强力101球阀规格：DN10、DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN8、DN80；30、全不锈钢浮球阀规格：DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80；31、三片式球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；32、丝口球阀规格：DN15、DN20、DN25、DN40、DN50；33、塑料浮球阀规格：DN15、DN20、DN25、DN32、DN40、DN50；34、特阀不锈钢球阀规格：DN10、DN100、DN15、DN15(小)、DN15(中)、DN20、DN20(小)、DN20(中)、DN25、DN25(小)、DN25(中)、DN32、DN32(小)、DN40、DN40(小)、DN50、DN65、DN8、DN80；35、铁法兰浮球阀规格：DN150、DN200；36、小孔浮球阀规格：DN100、DN150、DN20、DN200、DN25、DN250；37、遥控浮球阀规格：100XDN100、100XDN125、100XDN150、100XDN200、100XDN250、100XDN300、100XDN50、100XDN65、100XDN80、DN100SGQ100X-16、DN125SGQ100X-16、DN150SGQ100X-16、DN200SGQ100X-16、DN250SGQ100X-16、DN300SGQ100X-16、DN40SGQ100X-16、DN50SGQ100X-16、DN65SGQ100X-16、DN80SGQ100X-16；38、一片式球阀规格：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN8；39、铸钢法兰球阀规格：Q41F-16DN100、Q41F-16DN125、Q41F-16DN15、Q41F-16DN150、Q41F-16DN20、Q41F-16DN200、Q41F-16DN25、Q41F-16DN32、Q41F-16DN40、Q41F-16DN50、Q41F-16DN65、Q41F-16DN80、Q41F-25CDN100、Q41F-25CDN125、Q41F-25CDN15、Q41F-25CDN150、Q41F-25CDN20、Q41F-25CDN200、Q41F-25CDN25、Q41F-25CDN32、Q41F-25CDN40、Q41F-25CDN50、Q41F-25CDN65、Q41F-25CDN80；40、自发104球阀规格：DN100、DN65、DN80；41、226镀铬球阀规格：DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80；42、304不锈钢单球阀规格：DN100、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80。

球阀规格型号

球阀规格型号球阀作为流体控制中的重要设备，应用广泛，但是在购买时需要了解球阀的规格型号，以确保选购到符合自己需求的产品。

本文将介绍球阀规格型号的相关知识。

一、基本结构球阀由阀体、阀球、阀座、阀杆、手柄/电动/气动执行机构等组成。

其中阀球为球阀的主要零件之一，阀体为支撑阀球的部件之一，阀座为阀体上球的密封部分，阀杆为阀球动作的控制部件，手柄/电动/气动执行机构用于将阀球开启或关闭。

二、规格型号球阀规格型号主要包括以下几个方面：1.口径球阀的口径一般指阀门内部通径的大小，可以是直通式（全径）或过渡式（缩径）。

一般情况下，采用直通式的球阀比缩径球阀价格要高，但流量更大。

2.连接方式球阀一般是通过法兰，螺纹等方式与管道进行连接，连接方式决定了球阀的适用范围。

常见的连接方式有螺纹、法兰、对接等。

3.阀体材质球阀的阀体材质一般有铸铁、碳钢、不锈钢、铜合金等。

阀体的材质决定了球阀的使用环境，一般来说，铸铁球阀用于一般条件下，碳钢球阀用于管道传送气体和液体，不锈钢球阀用于对水的控制，铜合金球阀用于化学工艺和石油工业中的腐蚀性介质。

4.阀门结构球阀的结构分为固定式和浮动式两种。

在固定式中，阀球在阀体内被固定，而在浮动式中，阀球被阀座所支撑。

浮动式球阀在密封方面相对更加可靠，但结构复杂，成本较高。

5.工作压力球阀在不同的工作环境下需要承受不同的压力，因此不同规格型号的球阀的工作压力也不同。

一般来说，双向球阀的工作压力通常在10-40MPa之间，而三通球阀的工作压力通常在10-25MPa之间，其它高压球阀的工作压力可以达到150MPa。

6.适用介质球阀的介质包括水、油、气体和化学品等，针对不同介质，球阀的材质选择和密封材料选择不同。

一般情况下，硬质较好的球阀可以用于多种介质，而泥浆、糊状液或烟尘等介质则需要使用特殊的结构或密封材料的球阀。

三、选购建议在选购球阀时需要考虑以下几个因素：1.使用环境根据球阀的使用环境，选择不同阀体材质的球阀以确保使用寿命和稳定性。

阀门尺寸(公制)

DN32 180 180 180 DN32 190 180 DN125 57 DN32 190 190
180 DN50 210 210 DN32 130 130 165 165 165 150
DN40 240 240 200 DN40 200 200 DN150 57 DN40 200 200
200 DN65 250 250 DN40 150 150 180 180 185 180
DN1600 790 DN65 290 DN80 250
DN1800 870 DN80 310
DN100 300
DN2000 950
DN100 350
DN125 356
DN2200 1000 DN125 400 DN150 400
DN2400 1100 DN150 480 DN200 450
第 2 页，共 4 页
DN50 250 250 250 DN50 230 230 DN200 70 DN50 230 230 230 230 DN80 300 300 DN50 170 165 200 200 200 200
DN65 265 270 265 DN65 290 290 DN250 70 DN65 290 290 290 290 DN100 350 350 DN65 200 185 220 220 220 220
DN800 318 DN20 150 DN25 110 DN20 230
DN190000 753D5N7170300.xlsDN1200
330
550
630
DN25 DN32 DN40
160
190
200
DN32 DN40 DN50
130
150

一片式球阀价格

一片式球阀价格供用户或设计院工程项目做预算型号/口径一片式球阀304 3011/2" DN15 16.5 12.75 3/4" DN20 22.5 17.251" DN25 30 2411/4"DN32 43.5 3611/2" DN40 60 482" DN50 85.5 67.521/2" DN65 180 1503" DN80 240 195其它球阀价格球阀Q41F-16P口径4Ni 8Ni 重量市斤316 316L 普料DN15 142.5 172.5 7.5 270 292.5 112.5 DN20 150 210 9.75 285 307.5 127.5 DN25 180 232.5 12 307.5 337.5 150 DN32 240 307.5 17.25 517.5 555 165 DN40 307.5 382.5 20.25 555 630 195 DN50 345 465 24.75 735 795 240 DN65 465 645 33 990 1102.5 367.5 DN80 577.5 780 42 1170 1275 420 DN100 810 1080 58.5 1725 1920 540 DN125 1425 1800 90 2850 3120 975 DN150 **** **** 127.5 4050 4380 1470 DN200 3675 4425 213 6075 6450 2925 DN250 6270 8475 375 11340 12150DN300 9900 13530 570 20700 22650球阀J41W-16P口径4Ni 8Ni 重量市斤316 316L 普料DN15 195 232.5 8 345 382.5 135 DN20 225 277.5 10 382.5 412.5 142.5 DN25 247.5 315 12 427.5 465 172.5 DN32 307.5 427.5 16 570 645 195 DN40 397.5 540 195 810 870 255 DN50 532.5 697.5 26 1020 1080 322.5 DN65 780 960 38 1470 1650 480 DN80 960 1275 48 1800 2025 630 DN100 1170 1575 62 2325 2520 780 DN125 1875 2325 90 3375 3900 1320 DN150 **** **** 125 4425 4725 1800 DN200 4200 5625 230 9300 9825 4050 DN250 8550 11100 400 15900 17100DN300 11925 16275 530 26775 30300型号/口径二片式WCB 304重304轻3011/2" DN15 24 30 24.75 18 3/4" DN20 31.5 42 34.5 25.5 1" DN25 45 60 49.5 37.5 11/4" DN32 67.5 123 72 52.5 11/2" DN40 94.5 132 105 78 2" DN50 130.5 177 138 93 21/2" DN65 255 372 288 237 3" DN80 387 525 450 352.5 4" DN100 727.5 975 870 705口径/型号广式球阀Q11F-16P超薄型球阀Q71F-16P(304) 中大WCB1/2" DN15 11.25 13.5 13.5 138 3/4" DN20 16.5 18.75 18.75 150 1" DN25 21.75 24 24 198 11/4"DN32 36 39 39 270 11/2" DN40 46.5 51 51 322.5 2" DN50 61.5 66 66 397.521/2" DN65 135 555 3" DN80 217.5 750 4"DN100 363 952.5型号/口径国标材质法兰球阀气动球阀Q641F-16 16kg 铸钢 WCB 25kg 铸钢 WCB 40kg 铸钢WCB65kg 铸钢 WCB 100kg 铸钢WCB铸钢 WCB DN15 120 120 142.5 270 285 585 DN20 127.5 127.5 150 285 300 630 DN25 135 135 180 300 330 645 DN32 195 195 225 375 435 795 DN40 240 240 285 465 540 840 DN50 277.5 277.5 330 585 720 885 DN65 390 390 555 825 1125 1140 DN80 495 495 630 1080 1620 1245 DN100 645 735 900 1620 2805 1545 DN125 1110 1320 1455 2805 4950 2475 ON150 **** **** 1905 4620 7590 4065 DN200 273 2880 3795 5880 DN250 / / / / /7650产品名称涡轮球阀三段式球阀美标API 日标JIB 球阀型号/ 口径 Q341F-16 Q41F Q41F-150LbQ41F-10K Q41F-300LbQ41F-20K 铸钢WCB 16kg 铸钢WCB 25kg 铸钢WCB铸钢 WCB 不锈钢 CFB 铸钢 WCB 不锈钢CFBDN15 / 165 165 150 270 180 360 DN20 / 180 180 157.5 300 195 420 DN25 / 210 210 165 345 217.5 495 DN32 / 270 270 240 510 285 660 DN40 / 300 300 300 600 360 825 DN50 660 345 345 330 735 510 1050 DN65 750 525 525 525 990 675 1470 DN80 915 630 630 630 1230 900 2100 DN100 990 825 825 900 1950 1395 3225DN125 1650 1800 1800 1800 3075 2130 4800 ON150 **** **** 2100 2070 3600 2640 6450 DN200 3300 4200 4200 3855 6300 4455 10950 DN250 5550 6300 6300 / / / /型号内丝承插式球阀高压球阀Q61F/Q11F-800LB Q61N-160Q61N-320口径锻钢A105 不锈钢（锻）锻钢A106 不锈钢（锻）DN15 270 495 300 975DN20 285 585 330 1125DN25 300 630 375 1200DN32 435 1050 630 1950DN40 585 1650 960 3825DN50 735 2400 1275 5400DN65 1200 4500 1785 9000DN80 1800 6300 2850 11925DN100 2850 7350 5940 20250DN125 4050 11400 8310 /ON150 6300 18000 11985 /DN200 8700 / / /型号Q47F,Q347F(WCB)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 / / / / / / / / DN20 / / / / / / / / DN25 / / / / / / / / DN32 / / / / / / / / DN40 / / / / / / / / DN50 1170 1320 1170 1320 1245 1410 1440 1650 DN65 1575 1725 1575 1725 1650 1815 2010 2227.5 DN80 2145 2310 2145 2310 2190 2400 2580 2880 DN100 3705 3870 3885 4050 3990 4200 4155 4455DN125 4770 4950 4905 5115 4980 5280 6165 6600 ON150 **** **** 6450 6750 6615 7050 8175 8745 DN200 9225 9660 9540 9975 9795 10350 / 12540 DN250 / 16080 / 16665 / 17565 / 19965 DN300 / 25080 / 26070 / 27225 / 32340 DN350 / 34980 / 36300 / 38370 / 45375 DN400 / 50490 / 52470 / 55440 / 66330 DN500 / 88275 / 90255 / 93885 / 108570型号Q47F,Q347F(A105)压力150LB 300LB 400LB 600LB口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮2" 765 915 1110 1275 1215 1545 / 1590 21/2"1005 1155 1410 1575 1545 1845 / 2010 3" 1245 1410 1740 1950 1980 2370 / 2775 4" 1785 1950 2475 2700 2610 3000 / 3360 5" 2595 2805 / 3900 / 4560 / 5145 6" 3495 3795 / 5325 / 6630 / 7530 8" / 5775 / 8085 / 10290 / 12075 10" / 8415 / 11775 / 15450 / 17430 12" / 13200 / 14520 / 23760 / 26730 14" / 19470 / 25305 / 33270 / 36630 16" / 24420 / 31650 / 43560 / 54450 18" / 37950 / 49335 / 64350 / 76230 20" / 47850 / 62205 / 95040 / 106920 24" / / / / / / / 174240型号Q47F,Q347F(A105)压力150LB 300LB 400LB 600LB 900LB 1500LB 口径手动蜗轮手动蜗轮手动蜗轮蜗轮蜗轮蜗轮2" 1305 1455 1320 1485 1590 1920 1980 2970 3150 21/2"1755 1905 1815 1980 2175 2475 2565 3382.5 3795 3" 2310 2475 2460 2670 2775 3150 3300 4800 5445 4" 4050 4200 4170 4380 4455 5100 5280 7095 7920 6" 6960 7260 7155 7590 9210 10245 9900 13200 15180 8" 10050 10485 10170 10725 14670 14250 13695 18150 20625 10" / 17745 / 18975 / 22500 21780 31350 3630012" / 25575 / 27555 / 36840 36300 48180 66825 14" / 36300 / 38775 / 51840 49500 66000 85800 16" / 51480 / 55770 / 74925 70620 94215 122100 20" / 89100 / 94215 / 123300 114675 154275 201300型号Q47F(Y),Q347F(Y)(WCB)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN50 1500 1800 1710 1875 1800 1950 2100 2250 DN65 2100 2265 2235 2400 2310 2475 2775 2925 DN80 2805 2985 3015 3225 3090 3300 3540 3750 DN100 4890 5055 5040 5250 5190 5400 5940 6150 DN150 **** **** 6000 6300 6300 6600 7650 7950 DN175 **** **** 9315 9750 9615 10050 12315 12750 DN200 14160 14625 14370 14925 14670 15225 / 18750 DN250 / 24750 / 26250 / 26550 / 30030 DN300 / 37125 / 39000 / 39300 / 49500 DN350 / 53130 / 47925 / 48300 / 70200 DN400 / 77700 / 82500 / 82800 / 103500 DN500 / 135960 / 141600 / 142050 / 173580型号Q41F-16Q41F-40 Q41F-64 YJZQ通径锻钢A105 不锈钢（锻）锻钢A105 不锈钢（锻）锻钢A105DN15 300 870 330 855 165 DN20 330 1005 360 1110 195 DN25 345 1335 435 1665 240 DN32 547.5 1860 660 2190 570 DN40 750 2925 930 3000 870 DN50 915 3315 1245 3465 1020 DN65 1455 / 2235 / / DN80 2235 / 2940 / / DN100 3630 / 4620 / /DN125 4050 / / / / DN150 4950 / / / / DN200 7350 / / / /型号压力 PN16 PN25 PN64 口径手动蜗轮手动蜗轮手动蜗轮 DN15 270 / 270 / 450 / DN20 300 / 300 / 465 / DN25 330 / 330 / 525 / DN32 435 / 435 / 630 / DN40 532.5 / 525 / 795 / DN50 645 930 645 930 975 1275 DN65 945 1215 945 1215 1410 1770 DN80 1155 1425 1155 1425 1815 2175 DN100 1620 1950 1732.5 2025 2640 3000 DN1252805 3180 3075 33004950 5550型号 Q41N-160 法兰活动式锻钢A105 Q41N-320法兰活动式锻钢A105Q41F-900LB YJZQ通径锻钢A106 不锈钢（锻）锻钢A105DN15 450 465 555 / 165DN20 480 510 600 / 195 DN25 547.5 585 675 / 240 DN32 855 915 870 / 570 DN40 1065 1215 2025 / 870 DN50 1620 1905 2475 / 1020 DN65 2565 2895 2805 / / DN80 3795 4455 4500 / / DN100 6150 7260 / / / DN125 8415 9600 / / / DN150 13035 15180 / / / DN200 / / / / /DN150 **** **** 4537.5 4350 6000 6750 DN200 7425 7200 7680 8925 / /型号压力PN40 PN64口径手动蜗轮手动蜗轮DN15 300 / 450 /DN20 330 / 465 /DN25 367.5 / 525 /DN32 465 / 630 /DN40 577.5 / 795 /DN50 660 960 975 1275DN65 1072.5 1335 1410 1770DN80 1320 1590 1815 2175DN100 1980 3555 2640 3000DN125 3382.5 3750 4950 5550DN150 **** **** 6000 6750DN200 8745 10125 / /型号三通二密封球阀Q44F三通二密封球阀Q45F三通二密封球阀Q41F压力16C 16P 16C 16P 16C 16P 16F 口径DN15 300 780 330 870 240 600 / DN20 315 795 375 885 300 705 / DN25 330 915 390 1080 375 855 / DN32 450 1155 465 1440 450 1200 / DN40 480 1605 570 1920 525 1350 / DN50 600 1875 765 2400 630 1575 / DN65 750 2640 975 3375 975 2355 / DN80 900 3240 1215 4350 1267.5 3150 / DN100 1275 4440 2535 6000 1462.5 3750 / DN125 2100 7680 2925 8880 2047.5 5250 / DN150 **** **** 5460 12750 3510 9750 / DN200 6045 17250 8580 23100 4875 14700 / DN250 13200 / 13260 / 8775 19500 /型号口径单价（元）铁普料正料QJQY1气源球阀1/2*ф6-ф14 37.5 52.5 67.5 QJY1卡套球阀ф6-ф14 42 60 72型号口径单价（元）铁普料正料Q21F-16P /16C6 - - 33 10 - - 40 15 45 60 78 20 63 78 93 25 78 117 138 32 120 180 202.5 40 187.5 262.5 300 50 270 420 465型号Q41W-16P8Nl 316 316LDN15 187.5 285 307.5 DN20 232.5 307.5 322.5DN25 255 345 390 DN32 352.5 562.5 600 DN40 435 645 682.5 DN50 525 825 870 DN65 750 1155 1245 DN80 900 1365 1455 DN100 1245 1950 2175 DN125 2100 3075 3300 DN150 **** **** 4650 DN200 5400 6600 8550DN250 9675 16650 15900 DN300 15600 21750 25050 型号Q41F-16C Q41F-25C Q41F-40C DN15 120 120 120 DN20 127.5 127.5 127.5 DN25 142.5 142.5 142.5 DN32 187.5 187.5 232.5 DN40 225 225 270 DN50 270 270 315 DN65 412.5 412.5 540 DN80 480 480 630 DN100 630 675 930 DN125 1125 1200 1800 DN150 **** **** 2250 DN200 2400 2850 3900 DN250 4500 5400型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M C 304 316 304L 316LDN150 **** **** 4575 3780 4725 DN200 6150 5550 8055 6675 8325 DN250 10260 9330 13650 11250 14025 DN300 18300 16665 24997.5 20325 26235型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M C 304 316 304L 316LDN15 277.5 247.5 360 300 367.5 DN20 315 285 412.5 345 427.5 DN25 352.5 322.5 465 382.5 487.5 DN32 487.5 442.5 637.5 532.5 660 DN40 577.5 525 765 645 795DN50 690 630 915 757.5 945 DN65 990 900 1305 1080 1350 DN80 1297.5 1095 1590 1320 1650 DN100 1995 1815 2722.5 2212.5 2865 DN125 2902.5 2640 3960 3217.5 4155型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M 304 316 304L 316LDN150 **** **** 5445 4425 5715 DN200 6600 6000 8700 7200 9150 DN250 11220 10230 15300 12525 16275 DN300 19965 18150 27225 22140 28650型号内丝承插式球阀高压球阀Q47F-16Q347F-16 Q47N-16Q347F-16口径铸钢手动（WCB)铸钢蜗轮（WCB)铸钢手动（A105)铸钢蜗轮（A105)DN50 675 825 1170 1320 DN65 840 990 1582.5 17325 DN80 1312.5 1485 2137.5 2310 DN100 1642.5 1815 3705 3877.5 DN150 **** **** 4732.5 4950 DN175 **** **** 6300 6600 DN200 4755 5197.5 9210 9660 DN250 6202.5 6765 15525 16087.5 DN300 8250 9000 24390 25080 DN350 14362.5 15345 33997.5 34980 DN400 19575 21450 48210 50490 DN500 21525 30525 79275 88275型号CF8 CF8M CF3 CF3M304 316 304L-321 316L DN15 255 375 307.5 390 DN20 285 420 345 435 DN25 322.5 472.5 390 495 DN32 480 697.5 577.5 720 DN40 585 847.5 705 877.5 DN50 735 1065 885 1110 DN65 1050 1522.5 1260 1575 DN80 1290 1875 1552.5 1950 DN100 1920 2790 2310 2880 DN125 3450 5002.5 4140 5175型号Q41F-16P(R)RL321 CF8 CF8M CF3 CF3M 304 316 304L 316LDN150 **** **** 6015 5002.5 6435 DN200 7530 6847.5 10440 8250 10957.5 DN250 12720 11550 17325 14092.5 18195 DN300 22687.5 20625 30937.5 25162.5 32505型号Q41F-64P(R)RL Q41F-100P(R)RL 304P 316P 316L 304P 316P 316LDN15 450 660 690 450 660 690 DN20 547.5 817.5 855 547.5 817.5 855 DN25 660 990 1042.5 660 990 1042.5 DN32 862.5 1290 1350 870 1290 1350 DN40 1072.5 1567.5 1650 1125 1680 1785 DN50 1417.5 2130 2235 1650 2355 2475 DN65 2010 3022.5 3165 2227.5 3345 3517.5 DN80 2535 3795 3990 2805 4207.5 4425 DN100 3795 5692.5 5985 4215 6322.5 6630 DN125 6105 9157.5 9622.5 6600 9900 10395 DN150 8910 13365 14025 9900 10642.5 14850 DN200 16170 24255 25477.5 18150 27225 28627.5型号Q41F-16P(R)RL Q41F-25C/P(R)RL 304P 316P 316L 304P 316P 316LDN25 742.5 967.5 1012.5 742.5 967.5 1012.5 DN40 990 1297.5 1350 990 1290 1350 DN50 1125 1455 1537.5 1125 1455 1537.5 DN65 1350 1755 1845 1462.5 1822.5 1912.5 DN80 1680 2197.5 2310 1717.5 2227.5 2317.5 DN100 2640 2850 2985 2527.5 3300 3465 DN125 3150 4575 4725 3600 5175 5400 DN150 **** **** 6187.5 4650 6750 6975 DN200 6450 9375 9675 6900 10005 10350 DN250 10500 15922.5 16500 11550 18150 19140 DN300 18727.5 27030 28380 21450 30690 32257.5型号Q641F-16C/P(R) Q641F-25C/P(R) WCB 304 316 WCB 304 316DN15 427.5 510 660 427.5 510 660 DN20 465 562.5 742.5 465 562.5 742.5 DN25 495 645 802.5 495 645 802.5 DN32 562.5 795 990 562.5 795 990 DN40 742.5 975 1237.5 742.5 975 1237.5 DN50 795 1072.5 1350 795 1072.5 1350 DN65 1125 1552.5 1980 1155 1620 2062.5 DN80 1222.5 1732.5 2280 1237.5 1785 2310 DN100 1770 2557.5 3082.5 1897.5 2805 3795 DN125 2970 4027.5 5280 3300 4455 6105型号Q641F-16C/P(R) Q641F-25C/P(R) WCB 304 316 WCB 304 316DN150 **** **** 6435 3795 5610 7260 DN200 5610 8085 10890 6270 9075 11715 DN250 10395 15015 19800 11550 16170 23100型号广式Q11F-16C-64C/(16P-64P)Q71F-16C/P(R) WCB 304 WCB 304 316DN15 25.5 49.5 124.5 165 247.5 DN20 36 75 141 214.5 330 DN25 49.5 99 165 247.5 382.5 DN32 75 148.5 189 412.5 622.5 DN40 90 214.5 231 495 742.5 DN50 115.5 247.5 297 622.5 930 DN65 412.5 795 1177.5 DN80 577.5 1035 1552.5 DN100 702 1402.5 2092.5 DN125 1237.5 1980 2970 DN150 1750.5 3165 4785型号两片式三片式304 316 304 316DN15 52.5 82.5 82.5 124.5 DN20 75 127.5 115.5 180 DN25 108 187.5 132 217.5 DN32 150 270 198 322.5 DN40 217.5 382.5 277.5 412.5 DN50 300 525 397.5 660 DN65 630 1072.5 825 1350 DN80 907.5 1620 1725 2227.5 DN100 1200 1800 4185 2505型号Q44F-16C/P(R) Q44F-25C/P(R) WCB 304 316 WCB 304 316DN15 217.5 420 615 217.5 420 615 DN20 232.5 495 682.5 232.5 495 682.5 DN25 262.5 540 847.5 262.5 540 847.5 DN32 322.5 682.5 1005 322.5 682.5 1005 DN40 435 960 1402.5 435 960 1402.5 DN50 502.5 1155 1762.5 502.5 1155 1762.5 DN65 682.5 1522.5 2302.5 757.5 1620 2430 DN80 900 2070 3060 937.5 2160 3382.5 DN100 1222.5 2715 4215 1365 2985 4642.5 DN125 2032.5 4447.5 6442.5 2287.5 4897.5 7095 DN150 **** ****.5 9180 2932.5 6480 10095DN200 4950 9975 15750 5542.5 10980 15885 DN250 10710 35782.5 30420 12007.5 19620 33465型号Q41F-16P(R)RLWCBCF8 CF8M CF3M304 316 316LDN80 1290 2850 4140 4500 DN100 1620 3690 5355 5625 DN125 2265 5175 7500 7875 DN150 **** **** 10440 10965 DN200 4575 11925 17295 18150 DN250 6300 18000 26250 27570 DN300 9300 24750 36000 37800 DN350 12900 34200 49650 52125 DN400 18000 48750 70800 74400 DN450 25800 69000 100050 105075 DN500 33300 87000 126150 132450型号Q41F-25P(R)RLWCBCF8 CF8M CF3M304 316 316LDN80 1485 3150 4575 4800 DN100 1815 4575 6637.5 6975 DN125 2325 5347.5 7755 8145 DN150 **** **** 11100 11647.5 DN200 4875 12975 18825 19755 DN250 7305 19275 27975 29400 DN300 9600 26250 38100 40050 DN350 13665 36900 53550 56175 DN400 20850 52500 76500 80325 DN450 28500 75900 110100 115650 DN500 36750 95700 138750 145725型号Q41H/Y-16CPRL Q41H/Y-25CPRLWCB 304 316L WCB 304 316L DN15 262.5 427.5 645 262.5 427.5 645 DN20 285 480 727.5 285 480 727.5 DN25 300 510 765 300 510 765 DN32 405 720 1080 405 720 1080 DN40 480 907.5 1365 480 907.5 1365 DN50 645 1170 1755 675 1200 1800 DN65 855 1567.5 2355 892.5 1650 2475 DN80 1072.5 1980 2970 1125 2062.5 3097.5 DN100 1485 2887.5 4335 1650 3135 4702.5 DN125 2475 4620 6930 2722.5 5280 7920 DN150 **** **** 10395 3960 7590 11385 DN200 6847.5 11880 17820 7260 12870 19305型号Q61W/Y-16C(R)RL Q61H/Y-25P(R)RL 304 316 316L 304 316 316LDN15 315 450 472.5 315 450 472.5 DN20 360 540 562.5 360 540 562.5 DN25 420 630 660 420 630 660 DN32 532.5 795 832.5 375 795 832.5 DN40 645 967.5 1012.5 645 967.5 1012.5 DN50 870 1287 1350 870 1290 1350 DN65 1237.5 1860 1950 1290 1935 2010 DN80 1515 2280 2362.5 1567.5 2340 2467.5 DN100 2002.5 3000 3135 2407.5 3615 3765 DN125 3052.5 4575 4785 3547.5 5325 5527.5 DN150 4012.5 6007.5 6367.5 4455 6682.5 7177.5 DN200 6352.5 9525 9982.5 7260 10890 11439型号Q41W-64P(R)RL Q41W-100P(R)RL 304 316 316L 304 316 316LDN15 607.5 892.5 930 607.5 892.5 930 DN20 750 1080 1140 750 1080 1140 DN25 855 1252.5 1320 855 1252.5 1320 DN32 1080 1567.5 1650 1080 1567.5 1650 DN40 1545 2242.5 2355 1545 2242.5 2355 DN50 1980 2887.5 3000 2175 3187.5 3300DN65 2722.5 3975 4125 3000 4387.5 4575 DN80 3300 4815 5017.5 3795 5544 5775 DN100 4867.5 7095 7342.5 5362.5 7822.5 8220 DN125 7425 10845 11272.5 8415 12300 12787.5型号Q41W-64P(R)RL Q41W-100P(R)RL 304 316 316L 304 316 316LDN150 9900 14452.5 15045 10890 15900 16575 DN200 16500 24090 25050 18480 26985 28050 DN250 27225 39750 41325 30525 44550 46365 DN300 47520 69382.5 72195 54645 79860 82995 DN350 67650 98835 102795 77880 113850 118470 DN400 100650 145950 153240 126225 182985 192315型号Q41F-150LbWCB CF8304 CF8M316CF3304L-321CM3M316L1/2”150 240 360 300 375 3/4”165 270 397.5 330 412.5 1”180 307.5 450 367.5 472.5 11/4”240 427.5 622.5 517.5 645 11/2”292.5 510 750 615 780 2”345 615 877.5 727.5 922.5 21/2”495 870 1245 1050 1320 3”577.5 1065 1545 1305 1605 4”787.5 1680 2445 2055 2557.5 5”1680 2557.5 3712.5 3120 3892.5型号Q41F-150LbWCB CF8304 CF8M316CF3304L-321CM3M316L6”1785 3217.5 4669.5 3927 4815 8”3180 6000 8700 7200 9150 10”6765 10395 15075 12690 15825型号Q41F-300LbWCB CF8304 CF8M316CF3304L-321CM3M316L1/2”180 330 480 450 495 3/4”217.5 360 525 450 555 1”247.5 450 645 547.5 667.5 11/4”337.5 660 960 810 997.5 11/2”397.5 757.5 1102.5 922.5 1147.5 2”495 907.5 1320 1102.5 1372.5 21/2”825 1252.5 1815 1537.5 1890 3”915 1650 2392.5 2010 2490 4”1425 2692.5 3900 3285 4057.5 5”2175 3630 5265 4432.5 5475 6”2670 5032.5 7290 6135 7590 8”4950 7755 11250 9465 11700 10”10725 19140 27750 23347.5 28867.5型号Q41F600LbCF8304CF3304L-321CF8M316 CM3M316LDN15 465 555 675 720 DN20 570 682.5 825 870 DN25 690 825 1005 1050 DN32 900 1080 1305 1372.5 DN40 1125 1350 1635 1710 DN50 1725 2070 2505 2632.5 DN65 2332.5 2797.5 3382.5 3555 DN80 2940 3525 4267.5 4477.5 DN100 4410 5295 6397.5 6720 DN125 6900 8280 10005 10500 DN150 10350 12420 15000 15750 DN200 18975 22770 27525 28950型号口径Q41F-16PCF8304Q41F-25PCF8304Q41F-40PCF8304Q41F-40RCF8M316Q41F-16RLCF3M316LQ41F-25RLCF3M316LQ41F-40RLCF3M316L不锈DN15 210 210 255 345 375 375 435 DN20 240 240 315 390 420 420 495钢球阀DN25 270 270 360 465 480 480 540 DN32 352.5 352.5 472.5 637.5 525 525 720 DN40 450 450 630 855 667.5 667.5 960 DN50 540 540 667.5 900 787.5 787.5 982.5 DN65 757.5 810 877.5 1230 1110 1177.5 1290 DN80 945 1042.5 1177.5 1650 1372.5 1530 1740 DN100 1282.5 1462.5 1515 2130 1875 2145 2235 DN125 1995 2220 2790 3975 2940 3270 4170 DN150 **** **** 3795 5400 4095 4770 5670 DN200 4470 5025 6660 9525 6615 7470 9990 DN250 8130 9390 9915 14205 12150 14040 14865型号口径Q41F-25RCF8M316Q41F-40RCF8M316Q41F-16RLCF3M316LQ41F-25RLCF3M316LQ41F-40RLCF3M316L不锈钢球阀DN15 300 345 375 375 435 DN20 345 390 420 420 495 DN25 390 465 480 480 540 DN32 502.5 637.5 525 525 720 DN40 637.5 855 667.5 667.5 960 DN50 750 900 787.5 787.5 982.5 DN65 1125 1230 1110 1177.5 1290 DN80 1455 1650 1372.5 1530 1740 DN100 2055 2130 1875 2145 2235 DN125 3120 3975 2940 3270 4170 DN150 **** **** 4095 4770 5670 DN200 7155 9525 6615 7470 9990 DN250 13440 14205 12150 14040 14865型号通径美标Q41F-150LbCF8304 CF8M316 CF3M316L美标不锈钢球阀1/2”195 255 262.5 3/4”210 300 315 1”262.5 367.5 397.5 1-1/4”367.5 525 555 1-1/2”480 675 705 2”570 795 840 2-1/2”855 1110 11703”1095 1380 1440 4”1470 2175 2385 5”2475 3675 4035 6”3150 4350 4785 8”5430 8325 9150 10”8700 12975 14250型号通径美标Q41F-300LbCF8304 CF8M316 CF3M316L美标不锈钢球阀1/2”270 367.5 397.5 3/4”330 450 495 1”420 570 615 1-1/4”555 720 795 1-1/2”675 1035 1140 2”885 1237.5 1350 2-1/2”1155 1710 1875 3”1590 2310 2535 4”2550 3705 4050 5”750 5670 6150 6”5325 7500 8100 8”9750 13650 14850型号型号Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 255 225 285 270 300 DN20 300 255 337.5 315 345 DN25 345 300 405 360 420DN32 480 405 555 502.5 570 DN40 600 495 675 615 705DN50 690 585 795 720 825 DN65 1005 825 1155 1042.5 1200 DN80 1200 990 1380 1245 1432.5 DN100 1605 1327.5 1845 1665 1905 DN125 2625 2160 2992.5 2715 3090型号口径Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 3667.5 3015 4185 3810 4335 DN200 5670 4590 6420 5880 6615DN250 11175 10260 12585 11565 12960型号口径Q41F-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 3667.5 3015 4185 3810 4335 DN200 5670 4590 6420 5880 6615DN250 11175 10260 12585 11565 12960型号口径Q41F-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 255 225 285 270 300 DN20 300 255 337.5 315 345 DN25 345 300 405 360 420DN32 480 405 555 502.5 570 DN40 600 495 675 615 705DN50 690 585 795 720 825 DN65 1005 825 1155 1042.5 1200 DN80 1200 990 1380 1245 1432.5 DN100 1800 1485 2085 1875 2160 DN125 3075 2520 3540 3195 3660型号口径Q41F-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 **** **** 4807.5 4342.5 4980 DN200 6615 5385 7575 6885 7845DN250 13080 11985 14887.5 13590 15375型号口径Q41F-40P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN15 285 255 315 292.5 330 DN20 322.5 292.5 360 330 375 DN25 390 352.5 435 405 450DN32 525 480 615 547.5 630 DN40 660 600 765 682.5 780DN50 810 735 945 840 975 DN65 1102.5 990 1275 1147.5 1320 DN80 1387.5 1245 1605 1447.5 1665 DN100 1815 1650 2115 1890 2197.5 DN125 3457.5 3142.5 3990 3600 4140型号口径Q41F-40P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢手动法兰式球阀DN150 **** **** 5070 4590 5250 DN200 8220 7507.5 9555 8580 9915型号型号Q41F-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀1/2”255 240 285 255 300 3/4”285 270 330 300 337.5 1”360 330 405 367.5 420 11/4”435 405 495 450 510 11/2”585 540 675 615 690 2”735 675 847.5 765 877.5 21/2”1110 1005 1290 1155 1335 3”1357.5 1230 1560 1410 1620 4”2010 1815 2332.5 2100 2415 5”3030 2730 3480 3150 3600型号型号Q41F-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀6”4095 3675 4680 4245 4830 8”7455 6630 8565 7762.5 886510”12735 11640 14385 13185 14842.5型号型号Q41F-300Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀1/2”337.5 315 375 345 390 3/4”420 397.5 480 442.5 495 1”495 457.5 555 510 585 11/4”615 570 690 630 720 11/2”885 810 1012.5 915 1050 2”1050 975 1215 1095 1260 21/2”1530 1410 1755 1590 1815 3”2235 2025 2565 2325 2655 4”3315 3015 3798 3450 3930 5”5970 5332.5 6750 6180 6960型号型号Q41F-300Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标球阀6”8010 7095 8985 8280 9255 8”14970 13185 16770 15465 17280型号口径Q41F-40P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢球阀DN15 225 270 330 360 DN20 270 345 382.5 412.5DN25 300 375 442.5 472.5 DN32 487.5 585 667.5 712.5 DN40 630 742.5 885 930DN50 727.5 840 1035 1080 DN65 1042.5 1237.5 1410 1500 DN80 1312.5 1567.5 1800 1882.5 DN100 1800 2137.5 2595 2707.5 DN125 3022.5 3630 4215 4462.5 DN150 4132.5 4920 5745 6060DN200 7335 8805 9832.5 10402.5 DN250 13110 15675 18450 19455产品名称型号/口径16C 25C材质球阀高温高压电站球阀Q41F-15 109.5 109.5 Q41F-20 115.5 115.5 Q41F-25 127.5 127.5Q41F-32 180 180 Q41F-40 217.5 217.5 Q41F-50 262.5 262.5Q41F-65 360 360 Q41F-80 450 450 Q41F-100 585 630 Q41F-125 1005 1080 Q41F-150 **** **** Q41F-200 2100 2400型号口径Q41F-64P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢球阀DN15 375 442.5 495 525 DN20 442.5 510 600 630 DN25 540 645 757.5 780DN32 780 945 1065 1140 DN40 967.5 1185 1342.5 1380DN50 1230 1470 1665 1710 DN65 1740 2085 2392.5 2535 DN80 2392.5 2850 3232.5 3420 DN100 3562.5 4275 4702.5 5002.5 DN125 5730 6870 7837.5 8250DN150 7837.5 9405 10717.5 11302.5 DN200 14205 17025 19665 20775 DN250型号口径Q41F-100P304/CF8 304L/CF3 316/CF8M 316L/CF3M不锈钢止回阀DN15 382.5 472.5 555 585 DN20 465 570 600 630 DN25 540 645 757.5 772.5DN32 780 945 1065 1140 DN40 967.5 1185 1312.5 1380DN50 1470 1755 1995 2085 DN65 2025 2422.5 2752.5 2880 DN80 3090 3705 4200 4417.5 DN100 4462.5 5340 5955 6315 DN125 7507.5 9007.5 10215 10785 DN150 10927.5 13110 14932.5 15675 DN200 19095 22942.5 26145 27502.5通径国标材质法兰球阀Q41F 气动球阀Q641F-16 16Kg 25Kg 40Kg 64Kg 100KgDN15 120 120 142.5 270 285 585 DN20 127.5 127.5 150 285 300 630 DN25 135 135 180 300 330 645DN32 195 195 225 375 435 795 DN40 240 240 285 465 540 840DN50 277.5 277.5 330 585 720 885 DN65 390 390 555 825 1125 1140 DN80 495 495 630 1080 1620 1245 DN100 645 735 900 1620 2805 1545 DN125 1110 1320 1455 2805 4950 2475 DN150 **** **** 1905 4620 7590 4065DN200 2730 2880 3795 5880 DN250 / / / / / 7650产品名称蜗轮球阀三段式球阀美标API日标JIS球阀型号/口径Q341F-16CQ41F-16KgQ41F-25KgQ41F-150LBQ41F-10KQ41F-300LBQ41F-20KDN15 / 165 165 150 270 180 360 DN20 / 180 180 157.5 300 195 420 DN25 / 210 210 165 345 217.5 495 DN32 / 270 270 240 510 285 660 DN40 / 300 300 300 600 360 825 DN50 660 345 345 330 735 510 1050 DN65 750 525 525 525 990 675 1470 DN80 915 630 630 630 1230 900 2100 DN100 990 825 900 900 1950 1395 3225DN125 1650 1800 1920 1800 3075 2130 4800DN150 **** **** 2250 2070 3600 2640 6450DN200 3300 4200 4500 3855 6300 4455 10950DN250 5550 6300 7200 / / / /型号Q47FQ347F(A105)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN15 / / / / / / / /DN20 / / / / / / / /DN25 / / / / / / / /DN32 / / / / / / / /DN40 / / / / / / / /DN50 1170 1320 1170 1320 1245 1410 1440 1650 DN65 1575 1725 1575 1725 1650 1815 2010 2220 DN80 2145 2310 2145 2310 2190 2400 2580 2880 DN100 3705 3870 3885 4050 3990 4200 4155 4455 DN125 4770 4950 4905 5115 4980 5280 6165 6600 DN150 **** **** 6450 6750 6615 7050 8175 8745 DN200 9225 9660 9540 9975 9795 10350 / 12540 DN250 / 16080 / 16665 / 17565 / 19965 DN300 / 25080 / 26070 / 27225 / 32340 DN350 / 34980 / 36300 / 38370 / 45375 DN400 / 50490 / 52470 / 55440 / 66330 DN500 / 88275 / 90255 / 93885 / 108570型号Q47FQ347F(WCB)压力150LB 300LB 400LB 600LB口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮2”765 915 1110 1275 1215 1545 / 1590 21/2”1005 1155 1410 1575 1545 1845 / 2010 3”1245 1410 1740 1950 1980 2370 / 2775 4”1785 1950 2475 2700 2610 3000 / 3360 5”2595 2805 / 3900 / 4560 / 5145 6”3495 3795 / 5325 / 6630 / 7530 8”/ 5775 / 8085 / 10290 / 12075 10”/ 8415 / 11775 / 15450 / 17430 12”/ 13200 / 14520 / 23760 / 26730 14”/ 19470 / 25305 / 33270 / 36630 16”/ 37950 / 31650 / 43560 / 54450 18”/ 47850 / 49335 / 64350 / 76230 20”/ / / 62205 / 95040 / 106920 24”/ / / / / / / 174240型号Q47H(Y)Q347H(Y)WCB压力150LB 300LB 400LB 600LB 900LB 1500LB口径手动蜗轮手动蜗轮手动蜗轮蜗轮蜗轮蜗轮2”1305 1455 1320 1485 1590 1920 1980 2970 3150 21/2”1755 1905 1815 1980 2175 2475 2565 3382.5 3795 3”2310 2475 2460 2670 2775 3150 3300 4800 5445 4”4050 4200 4170 4380 4455 5100 5280 7095 7920 6”6960 7260 7155 7590 9210 10245 9900 13200 15180 8”10050 10485 10170 10725 13170 14250 13695 18150 20625 10”/ 17745 / 18975 / 22500 21780 31350 36300 12”/ 25575 / 27555 / 36840 36300 48180 66825 14”/ 36300 / 38775 / 51840 49500 66000 85800 16”/ 51480 / 55770 / 74925 70620 94215 122100 20”/ 89100 / 94215 / 123300 114675 154275 201300型号Q47FQ347F(A105)压力PN16 PN25 PN40 PN64口径手动蜗轮手动蜗轮手动蜗轮手动蜗轮DN50 1500 1800 1710 1875 1800 1950 2100 2250 DN65 2100 2265 2235 2400 2310 2475 2775 2925 DN80 2805 2985 3015 3225 3090 3300 3540 3750 DN100 4890 5055 5040 5250 5190 5400 5940 6150 DN125 5955 6150 6000 6300 6300 6600 7650 7950 DN150 **** **** 9315 9750 9615 10050 12315 12750 DN200 14160 14625 14370 14925 14670 15225 / 18750 DN250 / 24750 / 26250 / 26550 / 30030 DN300 / 37125 / 39000 / 39300 / 49500 DN350 / 53130 / 47925 / 48300 / 70200 DN400 / 77700 / 82500 / 82800 / 103500 DN500 / 135960 / 141600 / 142050 / 173580型号液压球阀压力Q41F-16Q41F-40 Q41F-64 Q41F-900LB YJZQ口径锻钢(105) 不锈钢（锻）锻钢(106)不锈钢（锻）锻钢(105)不锈钢（锻）锻钢(105)DN15 300 870 330 855 555 / 165 DN20 330 1005 360 1110 600 / 195 DN25 345 1335 435 1665 675 / 240DN32 547.5 1860 660 2190 870 / 570 DN40 750 2925 930 3000 2025 / 870DN50 915 3315 1245 3465 2475 / 1020 DN65 1455 / 2235 / 2805 / / DN80 2235 / 2940 / 4500 / / DN100 3630 / 4620 / / / / DN125 4050 / / / / / / DN150 4950 / / / / / / DN200 7350 / / / / / /型号液压球阀压力Q41F-100Q41N-160法兰活动式Q41N-320 法兰活动式口径锻钢(105) 不锈钢（锻）DN15 345 930 450 465DN20 382.5 1275 480 510DN25 465 2190 547.5 585DN32 705 2535 855 915DN40 960 3690 1065 1215DN50 1320 4155 1620 1905DN65 2310 / 2565 2895DN80 3060 / 3795 4455DN100 4950 / 6150 7260DN125 / / 8415 9600DN150 / / 13035 15180DN200 / / / /型号内丝承插式球阀高压球阀压力Q61F/Q11F-800LB Q61N-160/320口径锻钢(105) 不锈钢（锻）锻钢(106)不锈钢（锻）DN15 270 495 300 975 DN20 285 585 330 1125 DN25 300 630 375 1200。

一片式球阀螺纹标准尺寸

一片式球阀螺纹标准尺寸
一片式球阀的螺纹标准尺寸根据不同的通径有所区别，以下是部分通径的螺纹标准尺寸：
* 61/4英寸：公称通径G尺寸为860mm，dL为11056mm，WH为56mm。

* 103/8英寸：公称通径G尺寸为1860mm，dL为11058mm，WH为58mm。

* 151/2英寸：公称通径G尺寸为10.5英寸，dL为60mm，WH为58mm。

* 203/4英寸：公称通径G尺寸为1367.5mm，dL为11062mm，WH为62mm。

* 251英寸：公称通径G尺寸为1773mm，dL为11068mm，WH为68mm。

* 321 1/4英寸：公称通径G尺寸为2290mm，dL为15075mm，WH为75mm。

* 401 1/2英寸：公称通径G尺寸为2597.5mm，dL为15083mm，WH为83mm。

* 502英寸：公称通径G尺寸为32112mm，dL为15090mm，WH为90mm。

* 652 1/2英寸：公称通径G尺寸为40132mm，dL为18095mm，WH为95mm。

* 803英寸：公称通径G尺寸为50156mm，dL为220100mm，WH为100mm。

* 1004英寸：公称通径G尺寸为65196mm，dL为250115mm，WH为115mm。

以上数据仅供参考，如有需要，建议咨询专业人士。

304球阀尺寸标准

304球阀尺寸标准304球阀尺寸标准304球阀是一种常用的球型截止阀，具有结构简单、操作方便、密封性好等特点。

其尺寸标准是指按照一定规范对球阀的尺寸进行规定，以确保其在使用过程中具有相对的互换性和通用性。

本文将详细介绍304球阀尺寸标准的相关内容，包括球阀的直径、法兰连接尺寸、阀体长度等。

1. 球阀的直径标准304球阀的直径标准一般按照流量大小进行规定，常见的直径有DN15、DN20、DN25等。

其中，DN表示球阀的公称直径，以毫米为单位。

例如，DN15表示球阀的公称直径为15毫米。

2. 法兰连接尺寸标准304球阀的法兰连接尺寸标准一般按照国际标准进行规定，常见的法兰连接尺寸有DN15、DN20、DN25等。

球阀的法兰连接尺寸一般与其直径相对应。

以DN15为例，其法兰连接尺寸主要有以下几种形式：RF（平焊法兰）、FF（对焊法兰）、RTJ（环槽法兰）等。

3. 阀体长度标准304球阀的阀体长度标准一般按照国标进行规定，常见的阀体长度有标准型、短型、长型等。

标准型表示球阀的阀体长度与法兰连接尺寸的标准相对应；短型表示球阀的阀体长度较短，适用于有限空间下的安装；长型表示球阀的阀体长度较长，适用于需要较大操作空间的场合。

4. 规格参数304球阀的规格参数主要包括公称压力、工作温度、材质等。

公称压力一般包括10K、16K、40K等，表示球阀的工作压力范围。

工作温度一般包括-40℃~-200℃、-20℃~150℃、-29℃~+200℃等，表示球阀能够适应的工作温度范围。

常见的材质有不锈钢304、不锈钢316、碳钢等，根据具体的使用环境和介质选择相应的材质。

5. 安装尺寸标准304球阀的安装尺寸标准一般按照国际标准进行规定，主要包括阀体长度、法兰连接尺寸、法兰孔径等。

安装尺寸的标准化可以确保球阀在安装过程中具有相对的互换性和通用性，方便用户的选择和安装。

总结起来，304球阀的尺寸标准主要包括球阀的直径、法兰连接尺寸、阀体长度等。
