轻松掌握双代号网络计划图各时间参数(含经典习题)
双代号网络图时间参数的计算
双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法例题：根据表中逻辑关系,绘制双代号网络图,并采用工作计算法计算各工作的时间参数;一工作的最早开始时间ESi-j--各紧前工作全部完成后,本工作可能开始的最早时刻;二工作的最早完成时间EFi-jEFi-j ＝ESi-j+ Di-j1．计算工期Tc等于一个网络计划关键线路所花的时间,即网络计划结束工作最早完成时间的最大值,即Tc ＝max｛EFi-n｝2．当网络计划未规定要求工期Tr 时, Tp＝Tc3．当规定了要求工期Tr 时,Tc≤Tp,Tp≤Tr--各紧前工作全部完成后,本工作可能完成的最早时刻;三工作最迟完成时间LFi-j1．结束工作的最迟完成时间LFi-j ＝Tp2. 其他工作的最迟完成时间按“逆箭头相减,箭尾相碰取小值”计算; --在不影响计划工期的前提下,该工作最迟必须完成的时刻;四工作最迟开始时间LSi-jLSi-j ＝LFi-j－Di-j--在不影响计划工期的前提下,该工作最迟必须开始的时刻;五工作的总时差TFi-jTFi-j ＝LSi-j－ESi-j或TFi-j＝LFi-j－EFi-j--在不影响计划工期的前提下,该工作存在的机动时间;六自由时差FFi-jFFi-j ＝ESj-k－EFi-j--在不影响紧后工作最早开始时间的前提下,该工作存在的机动时间; 作业1：根据表中逻辑关系,绘制双代号网络图;作业2：根据表中逻辑关系,绘制双代号网络图;。

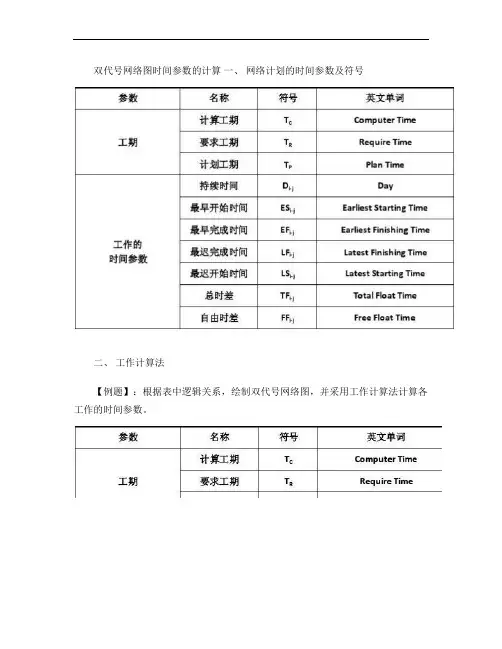

双代号网络图时间参数的计算_百度文库(精)
双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。
（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。
（二）工作的最早完成时间EF i-j EF i-j ＝ES i-j + Di-j1．计算工期T c 等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c ＝max ｛EF i-n ｝2．当网络计划未规定要求工期T r 时， T p ＝T c3．当规定了要求工期T r 时，T c ≤T p ，T p ≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。
（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j ＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。
--在不影响计划工期的前提下，该工作最迟必须完成的时刻。
（四）工作最迟开始时间LS i-jLS i-j ＝LF i-j －D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。
（五）工作的总时差TF i-jTF i-j ＝LS i-j －ES i-j 或TF i-j ＝LF i-j －EF i-j--在不影响计划工期的前提下，该工作存在的机动时间。
（六）自由时差FF i-jFF i-j ＝ES j-k －EF i-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。
作业1：根据表中逻辑关系，绘制双代号网络图。
作业2：根据表中逻辑关系，绘制双代号网络图。
双代号时标网络计划时间参数计算(经典练习)
双代号时标网络计划时间参数计算一．双代号时标网络计划的概念双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。
时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。
•在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读；•利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制；•在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。
时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。
二．时标网络计划的绘制时标网络计划宜按最早时间绘制。
在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。
有时在顶部或底部还加注相对应的日历坐标和计算坐标。
时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。
时标形式有以下三种：计算坐标主要用作网络计划时间参数的计算，但不够明确。
如网络计划表示的计划任务从第0天开始，就不易理解。
日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。
工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。
在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。
工程网络计划有关时间参数的计算典型例题
工程网络计划有关时间参数的计算典型例题例题1：某工程双代号网络计划如下图所示（单位：天）。
该网络计划的关键线路为（）。
A．①→③→⑤→⑥B．①→③→④→⑤→⑥和①→②→③→④→⑤→⑥C．①→②→⑤→⑥和①→②→③→④→⑥D．①→②→③→⑤→⑥【正确答案】B【答案解析】按工作计算法可知，总工期为14天，关键线路为：①→③→④→⑤→⑥和①→②→③→④→⑤→⑥两条。
参见教材P128.例题2：[背景资料]某施工企业与业主签订了某工程的施工承包合同。
经监理工程师审核批准的施工进度计划如下图所示（时间单位：天）。
根据上述背景资料，回答下列第1～4小题：第1小题：双代号网络图中虚箭线表示（）。
A．资源消耗程度B．工作的持续时间C．工作之间的逻辑关系D．非关键工作【正确答案】C【答案解析】在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要用虚箭线。
虚线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。
在双代号网络图中，任意一条实箭线都要占用时间、消耗资源。
参见教材P116.第2小题：监理工程师审核批准的施工进度计划工期是（）天。
A．210B．245C．280D．300【正确答案】D【答案解析】本题实质就是计算该网络计划的工期。
计算得到的最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差。
由图可知计划工期是300天。
由于该网络计划图较简单，也可以分别计算四条线路的持续时间，关键线路的长就是计划工期。
参见教材P127.工期泛指完成任务所需要的时间，一般有以下3种；（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；（2）要求工期，任务委托人所要求的工期，用T r表示；（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。
网络计划的计划工期T p应按下列情况分别确定：当已规定了要求工期T r时，T p≤T r；当未规定要求工期时，可令计划工期等于计算工期，T p＝T r。
双代号网络图时间参数的计算精编
双代号网络图时间参数的计算精编Lele was written in 2021双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。
时333854422间（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。
（二）工作的最早完成时间EF i-jEF i-j＝ES i-j + D i-j1．计算工期T c等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c＝max ｛EF i-n｝2．当网络计划未规定要求工期T r时， T p＝T c3．当规定了要求工期T r时，T c≤T p，T p≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。
（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。
--在不影响计划工期的前提下，该工作最迟必须完成的时刻。
（四）工作最迟开始时间LS i-jLS i-j＝LF i-j－D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。
（五）工作的总时差TF i-jTF i-j＝LS i-j－ES i-j 或TF i-j＝LF i-j－EF i-j--在不影响计划工期的前提下，该工作存在的机动时间。
（六）自由时差FF i-jFF i-j＝ES j-k－EF i-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。
作业1：根据表中逻辑关系，绘制双代号网络图。
工作A B C D E F紧前工作-A A B B、C D、E时间253485作业2：根据表中逻辑关系，绘制双代号网络图。
工作A B C D E F G H 紧前工作-A B B BC、DC、EF、G时13162421间。

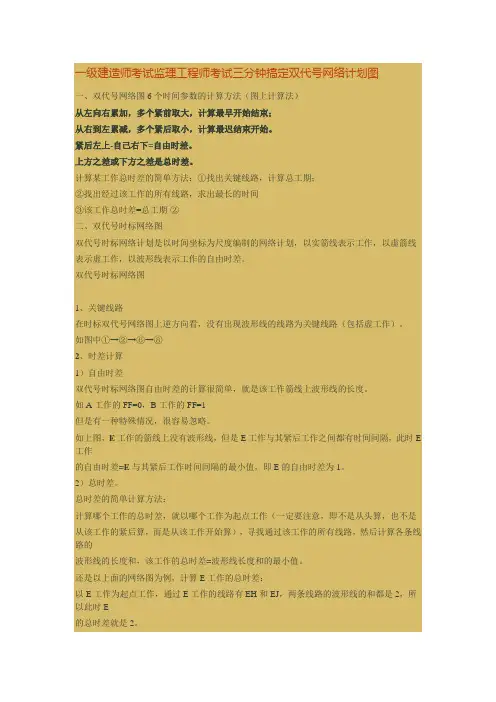

一级建造师考试监理工程师考试三分钟搞定双代号网络计划图
一级建造师考试监理工程师考试三分钟搞定双代号网络计划图一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。
紧后左上-自己右下=自由时差。
上方之差或下方之差是总时差。
计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。
双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。
如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。
如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E 工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。
2）总时差。
总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。
还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。
再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
双代号网络图六个时间参数的简易计算方法
双代号网络图六个时间参数的简易计算方法
一、非常有用的要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值
二、双代号网络图六时参数总结的计算步骤（比书上简单多了）
① ②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A 下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
3．结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）
结束点B 上=T-t 过程（时间）
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B
上—A
上
=B
下
—A
下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A
上（取最小的）—本工作A
下
例：
总结起来四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的max值；
2．最迟时间总终点开始，最迟完成＝紧后最迟开始的min值；
3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的min值－最早开始
注：总时差＝自由时差＋紧后总时差的min值。
轻松掌握双代号网络计划图各时间参数(含经典习题)
双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛,其时间参数计算的目的在于通过计算各项工作的时间参数,确定网络计划的关键工作、关键线路与计算工期,为网络计划的优化、调整与执行提供明确的时间参数。
双代号网络计划时间参数的计算方法很多,一般常用的有按工作计算法与按节点计算法进行计算。
一、双代号网络计划的几个基本概念1.箭线(工作):箭线的箭尾节点i表示工作的开始, 箭头节点j表示工作的完成。
工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。
由于一项工作需要一条箭线与剪头剪尾两个圆圈号码表示,这也就就是双代号网络计划名称的由来。
箭线分为实箭线(占用时间也消耗资源)、虚箭线(不占用时间、也不消耗资源,仅表示逻辑关系)。
双代号网络图中,将工作用i-j表示。
紧排在本工作之前的工作称为紧前工作。
紧排在本工作之后的工作称为紧后工作。
与之平行进行的工作称为平行工作。
2.节点(结点,事件):它就是网络计划中箭线之间的连接点。
分为起点节点(网络图的第一个节点,只有外向箭线)、终点节点(网络图的最后一个节点,只有内向箭线)、中间节点(内向外向箭线都有)。
节点用圆圈表示,并标注编号。
3.线路:从起点开始,沿箭头方向顺序通过一系列箭线与节点,最后到达终点节点的通路。
一般网络图有多条线路,其中总时间最长的称为关键路线,常用双线或粗线标注。
其她称为非关键线路。
二、时间参数的概念及符号1.工作持续时间(D i-j):就是一项工作从开始到完成的时间。
2.工期(T):泛指完成任务所需要的时间,一般有以下三种:（1）计算工期,根据网络计划时间参数计算出来的工期,用T c表示;（2）要求工期,任务委托人所要求的工期,用T r表示;（3）计划工期,根据要求工期与计算工期所确定的作为实施目标的工期,用T p表示。
计划工期应按如下情况分别确定:当已规定了要求工期T r时,T p≦T r当未规定要求工期时,T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间(ES i-j),指在各紧前工作全部完成后,工作i-j有可能开始的最早时刻。
双代号网络图六个时间参数计算口诀
双代号网络图六个时间参数计算口诀(技巧)之邯郸
勺丸创作
工作最早时间的计算: 顺着箭线, 取年夜值
工作最迟时间的计算：逆着箭线, 取小值
自由时差：后早开减本早完
1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算, 依次取年夜”（最早开始时间--取
间为0. 用最早开始时间加继续时间就是该工作的最早完成时间.
3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算, 依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）.与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间.用最迟完成时间减去工作的继续时间就是该工作的最迟开始时间.
或者最迟完成时间减最早完成时间）.注意这里都是“最迟减最
差为零的工作是“没有总时差”.
5．自由时差：“后早开减本早完”(紧后工作的最早开始时间减本工作的最早完成时间).自由时差总是小于、最多即是总时差, 不会年夜于总时差.。
双代号网络计划图中计算6个时间参数帮助记忆的口诀
双代号网络计划图中计算6个时间参数帮助记忆的口诀
工作最早时间的计算:顺着箭线，取大值工作最迟时间的计算：逆着箭线，取小值总时差：最迟减最早自由时差：后早始减本早完1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。用最早开始时间加持续时间就是该工作的最早完成时间。2．网络计划工期的计算：终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。4．总时差：“最迟减最早”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。注意这里都是“最迟减最早”。每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。5．自由时差：“后早始减本早完”(差，不会大于总时差。
双代号网络图时间参数计算技巧
双代号网络图作为工程项目进度管理中，是最常用的工作进度安排方法，也是工程注册类执业考试中必考内容，对它的掌握程度，决定了实务考试的通过概率大小。
双代号网络图时间参数主要为6个时间参数（最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差和自由时差）的计算，按计算方法可以分为：1、节点计算法2、工作计算法3、表格计算法节点计算法最适合初学者，其计算方法简单、快速。
计算案例：某工程项目的双代号网络见下图。
（时间单位：月）[问题]计算时间参数和判断关键线路。
[解答]1、计算时间参数（1）计算节点最早时间，计算方法：最早时间：从左向右累加，取最大值。
（2）计算最迟时间, 最迟时间计算方法：从右向左递减，取小值。
2、计算工作的六个时间参数自由时差：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间。
总时差：该工作在不影响总工期情况下所具有的机动时间。
通过前面计算节点的最早和最迟时间，可以先确定工作的最早开始时间和最迟完成时间，根据工作持续时间，计算出最早完成时间和最迟开始时间，以F工作为例，计算F工作的4个参数（以工作计算法标示）如下：注:EF=ES+工作持续时间LF=LS+工作持续时间接下来计算F工作的总时差TF，在工作计算法中，总时差TF=LS-ES或LF-EF，在节点计算法，总时差TF可以紧后工作的最迟时间-本工作的最早完成时间，或者是紧后工作最迟时间-最早时间，以F工作为例计算它的TF：接下来计算F工作的自由时差FF，根据定义：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间，自由时差FF=紧后工作最早（或最小）开始时间-本工作最早完成时间ES，以F工作为例，F的紧后工作为G和H，G工作的最早开始时间为10（即4节点的最早时间），H工作的最早开始时间为11（即5节点的最早时间），G工作的时间最小，所以F的自由时差FF=G工作的最早开始时间ES-F工作的最早完成时间EF：最后计算所有工作的时间参数如图：通过上图我们得知：（1）关键线路为1－3－5－6，计算工期为16个月。
双代号网络图时间参数的计算
双代号网络图时间参数的计算
二、工作计算法
【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。
--各紧前工作全部完成后，本工作可能开始的最早时刻。
（二）工作的最早完成时间EF i-j
EF i-j＝ES i-j + D i-j
1．计算工期T c等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c＝max｛EF i-n｝
2．当网络计划未规定要求工期T r时，T p＝T c
3．当规定了要求工期T r时，T c≤T p，T p≤T r
--各紧前工作全部完成后，本工作可能完成的最早时刻。
（三）工作最迟完成时间LF i-j
1．结束工作的最迟完成时间LF i-j＝T p
2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。
--在不影响计划工期的前提下，该工作最迟必须完成的时刻。
（四）工作最迟开始时间LS i-j
LS i-j＝LF i-j－D i-j
--在不影响计划工期的前提下，该工作最迟必须开始的时刻。
（五）工作的总时差TF i-j
TF i-j＝LS i-j－ES i-j 或TF i-j＝LF i-j－EF i-j
--在不影响计划工期的前提下，该工作存在的机动时间。
（六）自由时差FF i-j
FF i-j＝ES j-k－EF i-j
--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。
作业1：根据表中逻辑关系，绘制双代号网络图。
总时差双代号网络图时间计算参数-计算题及答案
总时差（用TFi-j表示），双代号网络图时间计算参数，指一项工作在不影响总工期的前提下所具有的机动时间。
用工作的最迟开始时间LSi-j与最早开始时间ESi-j之差表示。
自由时差，指一项工作在不影响后续工作的情况下所拥有的机动时间。
用紧后工作的最早开始时间与该工作的最早完成时间之差表示。
网络图时间参数相关概念包括：各项工作的最早开始时间、最迟开始时间、最早完成时间、最迟完成时间、节点的最早时间及工作的时差（总时差、自由时差）。
1 总时差=最迟完成时间—尚需完成时间。
计算结果若大于0，则不影响总工期。
若小于0则影响总工期。
2 拖延时间=总时差+受影响工期，与自由时差无关。
3 自由时差=紧后最早开始时间—本工作最早完成时间。
自由时差和总时差-----精选题解（免B)1、在双代号网络计划中，如果其计划工期等于计算工期，且工作i -j的完成节点j在关键线路上，则工作i-j的自由时差（）。
A．等于零 B．小于零 C．小于其相应的总时差 D．等于其相应的总时差答案：D解析：本题主要考察自由时差和总时差的概念。
由于工作i-j的完成节点j在关键线路上，说明节点j为关键节点，即工作i -j的紧后工作中必有关键工作，此时工作i-j的自由时差就等于其总时差。
2、在某工程双代号网络计划中，工作M的最早开始时间为第15天，其持续时间为7 天。
该工作有两项紧后工作，它们的最早开始时间分别为第27天和第30 天，最迟开始时间分别为第28天和第33 天，则工作M的总时差和自由时差（）天。
A．均为5 B．分别为6和5 C．均为6 D．分别为11 和6答案：B解析：本题主要是考六时法计算方法1、工作M的最迟完成时间=其紧后工作最迟开始时间的最小值所以工作M的最迟完成时间等于[28，33]=282、工作M的总时差 = 工作M的最迟完成时间 - 工作M的最早完成时间等于28-（15+7）=63、工作M的自由时差 = 工作M的紧后工作最早开始时间减工作M的最早完成时间所得之差的最小值：[27-22； 30-22]= 5。
双代号网络图时间参数的计算
双代号网络图时间参数的计算
一、网络计划的时间参数及符号
二、工作计算法
【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。
（一）工作的最早开始时间ES i-j
--各紧前工作全部完成后，本工作可能开始的最早时刻。
（二）工作的最早完成时间EF i-j
EF i-j＝ES i-j + D i-j
1．计算工期T c等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c＝max ｛EF i-n｝
2．当网络计划未规定要求工期T r时，T p＝T c
3．当规定了要求工期T r时，T c≤T p，T p≤T r
--各紧前工作全部完成后，本工作可能完成的最早时刻。
（三）工作最迟完成时间LF i-j
1．结束工作的最迟完成时间LF i-j＝T p
2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。
--在不影响计划工期的前提下，该工作最迟必须完成的时刻。
（四）工作最迟开始时间LS i-j
LS i-j＝LF i-j－D i-j
--在不影响计划工期的前提下，该工作最迟必须开始的时刻。
（五）工作的总时差TF i-j
TF i-j＝LS i-j－ES i-j 或TF i-j＝LF i-j－EF i-j
--在不影响计划工期的前提下，该工作存在的机动时间。
（六）自由时差FF i-j
FF i-j＝ES j-k－EF i-j
--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。
作业1：根据表中逻辑关系，绘制双代号网络图。
作业2：根据表中逻辑关系，绘制双代号网络图。
双代号网络图时刻参数的计算
双代号网络图时刻参数的计算一、网络打算的时刻参数及符号参数名称符号英文单词工期计算工期T C Computer Time 要求工期T R Require Time 计划工期T P Plan Time工作的时间参数持续时间D i-j Day最早开始时间ES i-j Earliest Starting Time 最早完成时间EF i-j Earliest Finishing Time 最迟完成时间LF i-j Latest Finishing Time 最迟开始时间LS i-j Latest Starting Time 总时差TF i-j Total Float Time自由时差FF i-j Free Float Time二、工作计算法工作A B C D E F G H I 紧前-A A B B、C C D、E E、F H、G 时间333854422（一）工作的最先开始时刻ES i-j--各紧前工作全数完成后，本工作可能开始的最先时刻。
（二）工作的最先完成时刻EF i-jEF i-j＝ES i-j + D i-j1．计算工期T c等于一个网络打算关键线路所花的时刻，即网络打算终止工作最先完成时刻的最大值，即T c＝max｛EF i-n｝2．当网络打算未规定要求工期T r时，T p＝T c3．当规定了要求工期T r时，T c≤T p，T p≤T r--各紧前工作全数完成后，本工作可能完成的最先时刻。
（三）工作最迟完成时刻LF i-j1．终止工作的最迟完成时刻LF i-j＝T p2. 其他工作的最迟完成时刻按“逆箭头相减，箭尾相碰取小值”计算。
--在不阻碍打算工期的前提下，该工作最迟必需完成的时刻。
（四）工作最迟开始时刻LS i-jLS i-j＝LF i-j－D i-j--在不阻碍打算工期的前提下，该工作最迟必需开始的时刻。
（五）工作的总时差TF i-jTF i-j＝LS i-j－ES i-j 或TF i-j＝LF i-j－EF i-j--在不阻碍打算工期的前提下，该工作存在的机动时刻。
双代号网络图时间参数的计算
双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。
（一）工作的最早开始时间ESi-j--各紧前工作全部完成后，本工作可能开始的最早时刻。
（二）工作的最早完成时间EFi-jEFi-j ＝ESi-j+ Di-j1．计算工期Tc等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即Tc ＝max｛EFi-n｝2．当网络计划未规定要求工期Tr 时， Tp＝Tc3．当规定了要求工期Tr 时，Tc≤Tp，Tp≤Tr--各紧前工作全部完成后，本工作可能完成的最早时刻。
（三）工作最迟完成时间LFi-j1．结束工作的最迟完成时间LFi-j ＝Tp2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。
--在不影响计划工期的前提下，该工作最迟必须完成的时刻。
（四）工作最迟开始时间LSi-jLSi-j ＝LFi-j－Di-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。
（五）工作的总时差TFi-jTFi-j ＝LSi-j－ESi-j或TFi-j＝LFi-j－EFi-j--在不影响计划工期的前提下，该工作存在的机动时间。
（六）自由时差FFi-jFFi-j ＝ESj-k－EFi-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。
作业1：根据表中逻辑关系，绘制双代号网络图。
作业2：根据表中逻辑关系，绘制双代号网络图。
双代号网络图六个时间参数的简易计算方法
双代号网络图六个时间参数的简易计算方法
一、非常有用的要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值
二、双代号网络图六时参数总结的计算步骤（比书上简单多了）
① ②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A 下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
3．结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）
结束点B 上=T-t 过程（时间）
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B
上—A
上
=B
下
—A
下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A
上（取最小的）—本工作A
下
例：
总结起来四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的max值；
2．最迟时间总终点开始，最迟完成＝紧后最迟开始的min值；
3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的min值－最早开始
注：总时差＝自由时差＋紧后总时差的min值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛，其时间参数计算的目的在于通过计算各项工作的时间参数，确定网络计划的关键工作、关键线路和计算工期，为网络计划的优化、调整和执行提供明确的时间参数。
双代号网络计划时间参数的计算方法很多，一般常用的有按工作计算法和按节点计算法进行计算。
一、双代号网络计划的几个基本概念
1.箭线（工作）：箭线的箭尾节点i表示工作的开始，箭头节点j表示工作的完成。
工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。
由于一项工作需要一条箭线和剪头剪尾两个圆圈号码表示，这也就是双代号网络计划名称的由来。
箭线分为实箭线（占用时间也消耗资源）、虚箭线（不占用时间、也不消耗资源，仅表示逻辑关系）。
双代号网络图中，将工作用i-j表示。
紧排在本工作之前的工作称为紧前工作。
紧排在本工作之后的工作称为紧后工作。
与之平行进行的工作称为平行工作。
2.节点（结点，事件）：它是网络计划中箭线之间的连接点。
分为起点节点（网络图的第一个节点，只有外向箭线）、终点节点（网络图的最后一个节点，只有内向箭线）、中间节点（内向外向箭线都有）。
节点用圆圈表示，并标注
编号。
3.线路：从起点开始，沿箭头方向顺序通过一系列箭线和节点，最后到达终点节点的通路。
一般网络图有多条线路，其中总时间最长的称为关键路线，常用双线或粗线标注。
其他称为非关键线路。
二、时间参数的概念及符号
1.工作持续时间（D i-j）:是一项工作从开始到完成的时间。
2.工期（T）：泛指完成任务所需要的时间，一般有以下三种：
（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；
（2）要求工期，任务委托人所要求的工期，用T r表示；
（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。
计划工期应按如下情况分别确定：
当已规定了要求工期T r时，T p≦T r
当未规定要求工期时，T p=T c
3.网络计划中工作的六个时间参数
（1）最早开始时间（ES i-j），指在各紧前工作
全部完成后，工作i-j有可能开始的最早时刻。
（2）最早完成时间（EF i-j），指在各紧前工作
全部完成后，工作i-j有可能完成的最早时刻。
（3）最迟开始时间（LS i-j），指在不影响整个任务按期完成的前提下，工作i-j必须开始的最迟时刻。
（4）最迟完成时间（LF i-j），指在不影响整个任务按期完成的前提下，工作i-j必须完成的最迟时刻。
（5）总时差（TF i-j），指在不影响总工期的前提下，工作i-j可以利用的机动时间。
（6）自由时差（FF i-j），指在不影响紧后工作最早开始的前提下，工作i-j可以利用的机动时间。
三、时间参数的具体计算
1.ES和EF
ES受到紧前工作的约束，计算顺序应从起点开始，顺着箭线方向逐项计算。
以起点节点为开始节点的工作开始最早时间ES为0，对应的编号i=1，即：ES i-j=0 (i=1)
最早完成时间等于最早开始时间加上持续时间：
EF i-j=ES i-j+D i-j ……公式1
最早开始时间等于各紧前工作的最早完成时间EF h-i的最大值：ES i-j=max(EF h-i)或ES i-j=max(ES h-i+D h-i)
2.工期T c
工期等于从起点节点到终点节点的各工作最早完成时
间的最大值：T c=max（EF i-n）(n为终点节点编号) 当无要求工期的限制时，计划工期等于计算工期：
T p=T c。
3.LS和LF
最迟时间参数受到紧后工作的约束，计算顺序应从终点节点开始，逆向计算。
以终点节点（n）为箭头节点的工作最迟完成时间等于计划工期:LF i-n=T p
最迟开始时间等于最迟完成时间减去持续时间：
LS i-j=LF i-j-D i-j ……公式2
最迟完成时间等于各紧后工作的最迟开始时间的最小值：LF i-j=min(LS j-k)或LF i-j=min(LF j-k-D j-k)
4.计算总时差TF
总时差等于最迟开始时间减去最早开始时间，或最迟完成时间减去最早完成时间。
即“开始两相减”或“完成两相减”
TF i-j=LS i-j-ES i-j或TF i-j=LF i-j-EF i-j ……公式3
5.计算自由时差FF
当工作i-j有紧后工作j-k时，自由时差应为：
FF i-j=ES j-k-EF i-j或EF i-j=ES j-k-(ES i-j+D i-j)……公式4
当工作i-j（j=n）为终点节点时，自由时差按计划工期确定，即FF i-n=T p-EFi-n ……公式5
四、关键工作和关键线路的确定
1.关键工作：网络计划中总时差最小的工作。
2.关键线路：自始至终由关键工作组成的线路或总工作持续时间最长的线路。
五、例题详解
1.计算ES和EF。
从起点①顺着箭线方向依次计算到终点节点⑮。
其中，以起点节点为开始节点的ES为0.即ES1-2=0 那么，根据公式1，其他各项工作的最早开始时间：ES2-3=ES1-2+D1-2=0+2=2
ES2-4=ES1-2+D2-4=0+2=2
ES3-5=ES2-3+D3-5=2+3=5
ES4-5=ES2-4+D4-5=2+2=4
ES5-6=max(ES3-5+D3-5,ES4-5+D4-5)=max(5+0,4+
0)=5
最早完成时间就是本工作的ES加上本工作的持续时间D，比如：
EF2-4=ES2-4+D2-4=2+2=4
EF5-6=ES5-6+D5-6=5+3=8
2.计算T c和T p
T c=max(EF13-15, EF14-15)=max(22,22)=22
3.计算LS和LF
(1)以终点节点⑮为节点的工作LF等于计划工期，则LF13-15=T p=22
LF14-15=T p=22
(2)其它各项则逆向倒推：
LF13-14=min（LF14-15-D14-15）=22-3=19
LF12-13=min（LF13-15-D13-15，LF13-14-D13-14）=min（22-3，19-0）=19
(3)最迟开始时间LS则按公式2计算，比如：
LS14-15=LF14-15-D14-15=22-3=19
LS13-15=LF13-15-D13-15=22-3=19
LS12-13=LF12-13-D12-13=19-4=15
4.计算TF
可以用公式3“开始两相减”或“完成两相减”来计算，也可以核算之前步骤的正误。
比如：
TF1-2=LS1-2-ES1-2=0-0=0
TF2-3=LS2-3-ES2-3=2-2=0
5.计算FF
自由时差等于紧后工作的开始时间减去本工作的EF，可用公式4，即：
FF1-2=ES2-3-EF1-2=2-2=0
FF2-3=ES3-5-EF2-3=5-5=0
FF5-6=ES6-8-EF5-6=8-8=0
对于结束工作⑮，则按公式5：
FF13-15=T p-EF13-15=22-22=0
FF14-15=T p-EF14-15=22-22=0
6.确定关键线路及关键工作
最小的总时差为0，故凡是总时差为0的工作均为关键工作，即A1，B1,B2,C2,C3,E,G,H,I。
一般规律：从起点开始的ES均为0，以终点结束的LF 均为总工期时长。
关键线路的TF和FF均为0.。
