电动汽车直流快速充电机使用说明书
追日ZEVQC-P1 便携式充电机说明书
追日ZEVQC-P1 便携式充电机说明书ZEVQC系列便携式电动汽车快速充电机（便携式充电桩/7kW便携式充电机
/20kW/40kW电动汽车便携式充电机）是针对电动物流车、乘用车、环卫车等各种新能源汽车开发的一款可“随车携带”的移动式快速充电机，体积小、重量轻，宜随车配送，可随地放置，也可壁挂安装，最大程度解决场地资源问题。
该产品具有充电异常自动断电、过充保护、反接保护和失效隔离等多项保护功能，更安全可靠。
充电更简洁
交流电源随地充电；一键充电、即按即充
高效节能
整机效率高达94%；功率因数≥0.99
超高功率密度
体积小、重量轻，便携带；模块化设计，易集成、易维护。
充电机操作规程
充机电操作规程标题：充机电操作规程引言概述：充机电是一种用于给电动汽车或者其他电动设备充电的设备，正确操作充机电对于保障设备安全和延长设备寿命至关重要。
本文将详细介绍充机电的操作规程。
一、充机电的选择1.1 确定充机电的功率和电压要求：根据电动设备的功率和电压需求，选择适合的充机电。
1.2 确保充机电的安全认证：选择具有相关安全认证的充机电，如CE认证、UL认证等。
1.3 考虑充机电的便携性和兼容性：选择便于携带和适合于不同设备的充机电，以便在不同场合使用。
二、充机电的安装2.1 确保充机电的接线正确：将充机电的电源线正确接入电源插座，避免接反或者接错。
2.2 确保充机电的接口干净：在插入电动设备时，确保充机电的接口干净，避免因接触不良而损坏设备。
2.3 避免充机电的过热：安装充机电时，应确保通风良好，避免充机电过热影响充电效率和安全性。
三、充机电的操作3.1 启动充机电前检查：在启动充机电前，检查充机电的工作状态和接线是否正确。
3.2 设置充电参数：根据电动设备的需求，设置充机电的充电参数，如电压、电流等。
3.3 监控充电过程：在充电过程中，及时监控充机电的工作状态和设备的充电情况，确保充电过程安全可靠。
四、充机电的维护4.1 定期清洁充机电：定期清洁充机电的表面和接口，避免灰尘和杂物影响充电效率。
4.2 定期检查充机电的线缆和插头：定期检查充机电的线缆和插头是否有损坏或者老化现象，及时更换。
4.3 注意防潮防尘：充机电应放置在干燥通风的地方，避免受潮或者进水，影响充机电的正常使用。
五、充机电的安全5.1 避免充机电长期空载：避免充机电长期空载工作，以免造成过热和损坏。
5.2 避免充机电过载：在使用充机电时，避免超过其额定功率和电流，以免损坏设备和影响安全。
5.3 避免充机电在高温环境下使用：充机电应避免在高温环境下使用，以免影响充电效率和安全性。
结论：正确操作充机电是保障设备安全和延长设备寿命的重要措施，惟独严格遵守充机电的操作规程，才干确保充电过程安全可靠。

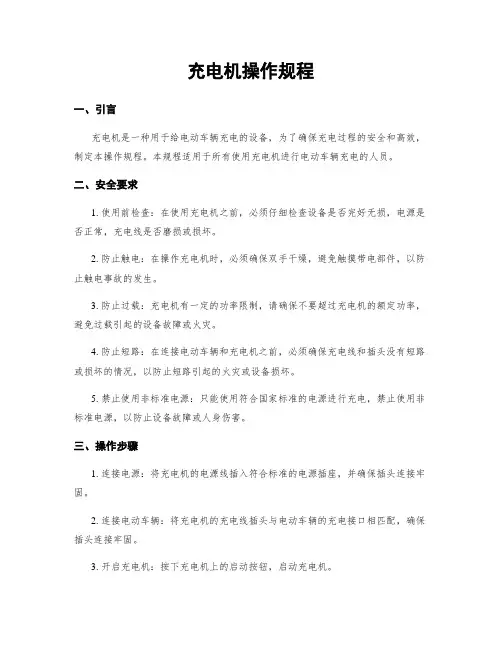

充电机操作规程
充电机操作规程一、引言充电机是一种用于给电动车辆充电的设备，为了确保充电过程的安全和高效，制定本操作规程。
本规程适用于所有使用充电机进行电动车辆充电的人员。
二、安全要求1. 使用前检查：在使用充电机之前，必须仔细检查设备是否完好无损，电源是否正常，充电线是否磨损或损坏。
2. 防止触电：在操作充电机时，必须确保双手干燥，避免触摸带电部件，以防止触电事故的发生。
3. 防止过载：充电机有一定的功率限制，请确保不要超过充电机的额定功率，避免过载引起的设备故障或火灾。
4. 防止短路：在连接电动车辆和充电机之前，必须确保充电线和插头没有短路或损坏的情况，以防止短路引起的火灾或设备损坏。
5. 禁止使用非标准电源：只能使用符合国家标准的电源进行充电，禁止使用非标准电源，以防止设备故障或人身伤害。
三、操作步骤1. 连接电源：将充电机的电源线插入符合标准的电源插座，并确保插头连接牢固。
2. 连接电动车辆：将充电机的充电线插头与电动车辆的充电接口相匹配，确保插头连接牢固。
3. 开启充电机：按下充电机上的启动按钮，启动充电机。
4. 设置充电参数：根据电动车辆的需求，设置充电机的充电参数，包括充电电流和充电时间等。
5. 开始充电：确认充电参数设置正确后，按下充电机上的充电按钮，开始充电过程。
6. 监控充电过程：在充电过程中，及时观察充电机的工作状态，确保充电过程正常进行，如发现异常情况，应立即停止充电并检查。
7. 充电完成：当充电机显示充电完成或电动车辆显示充电满时，表示充电已完成。
8. 停止充电：按下充电机上的停止按钮，停止充电过程。
9. 断开连接：先断开电动车辆的充电接口与充电机的充电线插头的连接，再将充电机的电源线插头从电源插座中拔出。
四、常见故障处理1. 充电机无法启动：检查电源是否正常连接，确认电源插座是否有电，如果电源正常但充电机仍无法启动，应联系维修人员进行检修。
2. 充电过程中中断：检查充电线和插头是否连接牢固，确认充电参数是否设置正确，如果无法解决问题，应停止充电并联系维修人员进行检修。
EVQC30-电动汽车快速充电机使用说明书(许继)
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
电动汽车直流快速充电机使用说明书
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。
电动汽车直流快速充电机使用说明书
EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。
1.1 适用范围.......................................................................................................................... 错误!未指定书签。
1.2 型号说明.......................................................................................................................... 错误!未指定书签。
1.3 产品概述.......................................................................................................................... 错误!未指定书签。
1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。
1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。
电动汽车整车充电机使用说明书
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1. 概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD 10 - □/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
电动汽车快速充电机操作规程
电动汽车快速充电机操作规程一、前言二、操作环境与准备工作1.操作环境应达到以下要求：a.充电机应安装在通风良好、无水、防火和防爆等条件满足的场所。
b.充电区域应设有明显的标识，以便警示他人注意。
c.充电机与其他电器设备应保持一定的距离，防止相互干扰。
2.操作前应进行以下准备工作：a.确保充电机和电动汽车的连接线路完好无损。
b.检查充电机的冷却系统是否正常工作，防止过热。
c.检查充电机中的所有电气设备是否完好，并确保没有发生故障。
d.检查充电机的接地线是否连接良好，确保安全可靠。
三、操作步骤1.将电动汽车停放在充电区域，并确保车辆的手刹已拉紧。
2.打开电动汽车的充电接口盖，将接口插头正确插到电动汽车的充电插座上。
3.判断电动汽车的电池容量和充电需求，并选择合适的电压和电流进行充电。
4.操作充电机的控制系统，启动充电过程。
5.在充电过程中，密切观察充电机的工作状态和指示灯的显示情况，确保充电过程正常进行。
6.充电过程中，禁止在充电区域内进行吸烟、使用明火等易燃物品。
7.充电完成后，关闭充电机的控制系统，并断开电动汽车与充电机之间的连接，插头从充电插座上拔出。
8.关闭电动汽车的充电接口盖，并将车辆从充电区域移走。
四、安全注意事项1.严禁在充电机周围堆放杂物，保持良好的通风环境。
2.使用充电机时，注意防止水和尘土等杂质进入充电机内部，避免短路或其他故障。
3.远离易燃气体和易爆物品，防止发生火灾或爆炸。
4.严禁在充电机周围进行焊接、切割等高温操作，以防止引发火灾。
5.使用充电机时，不得轻易解开或改变电路连接，以免引发电击等安全事故。
6.充电机在运行过程中不允许进行维修或更换零部件，如果发现故障应立即停机并通知维修人员进行处理。
7.在充电机工作时，不得使用手机或其他电子设备进行通话或操作，以免干扰充电机的正常运行。
8.对于非专业人士，禁止擅自操作电动汽车充电机，必须由经过培训与考核合格的人员操作。
五、操作规程的培训与执行1.操作规程必须由专业人士进行培训，并进行考核，合格后方可操作充电机。
电动汽车充电机的使用方法
电动汽车充电机的使用方法
1.确认车辆充电类型：根据车辆的电池类型和充电接口种类，选择相应的充电机型号。
2. 准备工作：在开始充电前，确保充电机和车辆均处于关闭状态，且车辆的充电接口干净无污物。
3. 连接充电机：将充电机的充电枪插入车辆的充电口，听到“咔嚓”一声后，确认连接已经牢固。
4. 启动充电机：按下充电机上的开关按钮，启动充电机进行充电。
5. 监控充电状态：在充电过程中，注意观察充电机的显示屏上的电量、电压、电流等参数，以及车辆的充电指示灯。
6. 停止充电：当车辆充电完成后，充电机会自动停止充电。
此时按下充电机上的停止按钮，拔出充电枪。
7. 断开电源：将充电机从电源插座上拔出。
注意事项：
1. 在使用充电机前，应仔细阅读充电机的使用说明书。
2. 在使用充电机时，必须保证充电机和车辆处于安全状态，避免触电等危险。
3. 在充电过程中，不宜移动充电机或车辆，以免造成安全事故。
4. 在选择充电机型号时，应根据车辆的实际情况选用适合的充电机，不宜随意更换不同型号的充电机。
5. 在充电过程中，应及时监控充电状态，以避免充电过程中出
现异常情况。
若出现异常情况，应立即停止充电操作，检查是否存在故障。
电动汽车直流快速充电机使用说明书
･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书2016-7-15版本：目录1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。
满足GBT 充电接口设计标准和按GBT 27930标准设计的车载BMS 系统的电动汽车方允许采用此产品进行充电操作。
1.2 型号说明EVQC31-产品外观序列号额定输出电压额定输出电流产品型号120A500V -产品功能序列号D1G001-EVQC: Electric Vehicle Quick Charger ，电动汽车快速充电机EVQC31：31系列的直流快速充电机,该系列充电机为一体式一机一充直流快速充电机120A ：充电机额定输出电流 500V ：充电机额定输出电压 D1：产品外观序列编号G001：产品功能序列号，G001为满足国网充电机产品功能配置要求的充电机编号 1.3 产品概述 1.3.1 产品构成EVQC31-120A500V-D1-G001电动汽车直流快速充电机，是一个能提供国标充电接口和安全可靠充电业务，具有良好的用户体验，满足精确计量计费、充电记录存储、消费结账功能，并具有一定的配置能力，方便调试的产品。
主要有7个功能单元：交流配电单元、功率转换单元、直流输出单元、充电接口、充电控制单元、计费认证单元、用户终端。
其产品功能架构如图1-1所示：图1-1 直流快速充电机产品功能架构1)交流配电单元：该单元配置交流断路器、交流接触器、微断控制开关及C级防雷器，该功能单元将交流电能分配至各用电设备，保证设备的安全运行。
2)功率转换单元：该单元有多个充电模块并联组成，每台充电模块均具备自动均流功能和故障自动退出功能，当其中一个充电模块出现故障时，充电系统仍然可以正常运行。
EVQC30-电动汽车快速充电机使用说明书(许继)资料
许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC30电动汽车快速充电机使用说明书许继电源有限公司2014-9-12版本：V1.001、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a)环境温度：正常工作环境温度-20℃～+50℃，存储温度-40℃～+70℃；b)海拔高度≤2000 m；c)相对温度：5％～95％，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座充电枪及插座急停按钮图2 充电机外形图4.3直流充电机接口4.3.1 接口定义充电机与电动汽车充电接口定义应能满足GB/T 20234.3-2011的要求，如下图3所示：SR2非车载充电机189车辆插头R32直流电源正（DC+）直流电源负（DC-）34567设备地（ ）R418923654车辆插座电动汽车 底盘地（ ）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）直流电源正（DC+）直流电源负（DC-）充电通信CAN_H （S+）充电通信CAN_L （S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）7图3 直流充电机充电接口定义示意图4.3.2 接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示。
表1 触头电气参数值及功能定义触头编号/标识额定电压和额定电流功能定义1-（DC+）750V 125A/250A 直流电源正，连接直流电源正与电池正极2-（DC-）750V 125A/250A 直流电源负，连接直流电源负与电池负极3-（）—保护接地（PE），连接供电设备地线和车辆底盘地线4-（S+）30V 2A 充电通信CAN_H，连接非车载充电机与电动汽车的通信线a)5-（S-）30V 2A 充电通信CAN_L，连接非车载充电机与电动汽车的通信线a)6-（CC1）30V 2A 充电连接确认1 7-（CC2）30V 2A 充电连接确认28-（A+）30V 20A 低压辅助电源正，连接非车载充电机为电动汽车提供的低压辅助电源9-（A-）30V 20A 低压辅助电源负，连接非车载充电机为电动汽车提供的低压辅助电源a)非车载充电机控制装置和车辆控制装置应有CAN总线终端电阻，建议为120Ω。
充电机操作规程
充电机操作规程一、引言充电机是一种用于给电动车辆充电的设备，为了确保充电过程的安全和有效性，制定本操作规程。
本操作规程适用于所有使用充电机进行电动车辆充电的人员。
二、安全要求1. 操作人员必须具备相关的电气知识和操作技能，并经过专业培训。
2. 操作人员必须穿戴符合安全标准的个人防护装备，包括绝缘手套、护目镜等。
3. 充电机必须符合国家标准和相关安全规范，且定期进行维护和检修。
4. 充电机必须与电动车辆正确连接，确保接地良好，防止电击事故发生。
三、操作流程1. 检查充电机和电动车辆是否正常工作，确认无异常情况后进行下一步操作。
2. 将充电机插头插入电动车辆的充电接口，确保插头与接口连接牢固。
3. 打开充电机的电源开关，确认电源指示灯亮起。
4. 根据电动车辆的电池类型和充电需求，设置充电机的充电模式和参数。
5. 按下充电机的启动按钮，开始充电过程。
6. 在充电过程中，操作人员应时刻观察充电机和电动车辆的工作状态，确保正常运行。
7. 当电动车辆电池充满或达到设定的充电时间后，按下充电机的停止按钮，停止充电过程。
8. 关闭充电机的电源开关，断开充电机和电动车辆的连接。
9. 检查充电机和电动车辆是否正常断开连接，确认无异常情况后结束操作。
四、故障处理1. 在充电过程中，如果发现充电机或电动车辆出现异常情况，应立即停止充电过程，并断开充电机和电动车辆的连接。
2. 检查充电机和电动车辆的电源是否正常，排除电源故障。
3. 检查充电机和电动车辆的连接线是否松动或损坏，修复或更换连接线。
4. 如果故障无法解决，应及时联系专业维修人员进行维修和处理。
五、安全注意事项1. 在操作充电机时，严禁使用湿手或带有金属物品触碰充电机和电动车辆。
2. 在充电过程中，禁止在充电机周围堆放易燃、易爆物品。
3. 充电机和电动车辆的充电接口必须保持清洁干燥，避免进水和污染。
4. 充电机和电动车辆的充电线路必须保持整齐，避免纠缠和损坏。
5. 在充电过程中，如发现异常情况，操作人员应立即停止充电并采取相应的安全措施。
电动汽车快速充电机操作规程
电动汽车快速充电机操作规程
一：操作前的准备
1、检查配电柜的电压是否正常--380V±15%
2、检查配电柜的空气开关是否到位—空气开关通断需到位，
不允许存在出现虚位的情况
3、检查充电机的外观与附件外观是否正常
二：操作流程
1依次合上总电源开关和控制电源开关
2车辆熄火，拔下车钥匙，将充电枪插头插入车辆侧插座，点击显示屏“充电设置”，按键进入界面，选择“BMS模式”，点击右侧“自动充满”。
3点击显示屏上的“确认启动”键开始充电
4电充满充电机自动停机后，拔出枪挂好枪线、枪头，充电完成
5关闭充电机总电源开关与控制电源开关
三：安全注意事项
1严禁在充电过程中带电插拔充电枪，以免发生意外以及对充电机和汽车造成不可逆的损坏。
2严禁非指定的操作人员接近或操作充电机
3. 充电机显示过压、欠压、过流、过温、显示屏不亮的情况请立即关闭充电机总电源并联系维修人员进行维护。
充电机使用说明书
充电机的显示与控制一．充电机操作面板功能示意图1．LED显示蓄电池连接正确并正在充电2．LED显示已充电80%3．LED显示已充电100%4．LED显示保持充电状态5．服务接口--------红外通讯接口6．LED显示充电机出现故障7．LED显示蓄电池出现故障8．LED显示检查蓄电池运行情况9．延迟功能键10．停止键，LED显示充电过程中断11．数据信息键12．显示屏-----------显示当前的充电数据，错误代码13．用于显示屏信息的LED管二．充电机安全事项1．警告标志！危险！警告#### 提示人身伤害危险标志充电机或蓄电池损坏标志帮助信息2．必须按蓄电池的型号和容量进行设置调整，不能与不比匹配的蓄电池相连接，否则将导致蓄电池沸腾或爆炸。
3．充电机接头和电瓶接头极性必须连接正确。
4．充电机必须通风良好，以防止过热。
远离各种液体，以防充电机短路。
5．绝对禁止在充电机和蓄电池附近吸烟，避免任何明火和火花。
6．为防止产生电火花，充电过程中切勿拔下插头，否则充电过程中产生的氢氧化合气体有爆炸的危险，因为插头接触时产生的电弧会导致燃烧。
三．充电机的操作1．充电开始------------蓄电池连接到充电机8秒钟后，充电过程自动开始。
充电机在8秒钟内进行自检，如出现错误，将会显示故障代码。
充电过程开始后，在显示屏上产生相应的充电标志，并显示当前的充电电流，且LED（1）点亮2．充电过程-----------LED（2）亮，表示蓄电池已充电80%3．充电检查-----------LED（8）亮，表示充电机自动停止（5分钟），以检查蓄电池。
4．充电完毕----------LED（3）亮，表示蓄电池充电完毕。
5．浮动充电---------LED（1/3/4）亮，表示充电机处于保持充电状态。
如蓄电池充电结束后仍与充电机连接，充电机会自动转换到保持充电模式，保持充电功能会在额定充电结束后，每隔8小时对蓄电池进行浮动充电，每次充电过程中，对蓄电池补充额定容量的0.6%的电量。
新能源充电机的使用流程
新能源充电机的使用流程1. 准备工作在使用新能源充电机之前，需要进行以下准备工作：•确认充电机的型号和规格•确认车辆的充电接口类型•确保车辆已停在充电桩附近•确保充电桩在正常工作状态2. 插入充电枪在确认充电桩正常工作的前提下，插入充电枪的步骤如下：1.打开充电枪的保护盖2.将充电枪的插头与车辆的充电接口对准3.轻轻将充电枪插入车辆的充电接口，确保插入稳固4.确认充电枪插头已完全插入并安装好3. 开始充电完成插入充电枪后，可以开始进行充电。
以下是开启充电的步骤：1.确认车辆的充电状态显示屏或仪表盘提示开始充电2.按下充电桩上的启动按钮或拨动开关，启动充电3.确认充电枪上的指示灯已点亮，表示充电已开始4.根据需要设定充电时间或充电量4. 充电过程在进行充电的过程中，需要注意以下几点：1.确保充电枪与车辆的充电接口保持稳固连接2.在充电过程中，避免用力拉扯充电枪或接触充电桩的其他部件3.定期检查充电枪和充电线的外观，如有破损或异常情况应停止充电并联系维修人员4.如果发现电量不足还需要继续充电，可根据需要调整充电时间或充电量设定5. 充电完成充电完成后，需要按照以下步骤进行操作：1.停止充电，按下充电桩上的停止按钮或拨动开关2.确认充电枪上的指示灯已熄灭，表示充电已结束3.轻轻拔出充电枪，确保握持稳固并避免触碰其他部件4.关闭充电枪的保护盖，以防尘或其他物质进入插头6. 充电后的注意事项在充电完成后，需要注意以下事项：1.及时将充电枪和充电线收拢整理，避免杂乱堆放2.定期检查充电枪和充电线的外观，如有破损或异常情况应及时进行维修或更换3.注意安全用电，避免长时间在无人视线范围内离开充电设备4.尽量选择正规的充电桩和充电点进行充电，避免使用不明来源或损坏的充电设备总结以上是新能源充电机的使用流程。
通过按照正确的步骤进行使用，可以确保充电过程安全、高效。
在充电过程中，需要注意插拔充电枪的动作要轻柔稳固，避免对充电设备和车辆造成损伤。
EVQC30-电动汽车快速充电机使用说明书(许继)
EVQC30电动汽车快速充电机使用说明书许继电源有限公司1、概述EVQC30系列一体式电动汽车整车直流充电机主要用于电动大巴的日常充电和电动轿车的中快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力电池提供直流电能，操作简便，是各类电动汽车的快速充电设备。
2、环境条件a）环境温度：正常工作环境温度-20 C〜+50 C,存储温度-40 C〜+70 C；b）海拔高度w 2000 m ;c）相对温度：5%〜95 %，无凝结。
充电机外形图信号指示灯人机界面急停按钮键盘与刷卡区充电枪及插座4.3直流充电机接口 4.3.1接口定义充电机与电动汽车充电接口定义应能满足 GB/T 20234.3-2011的要求，如下图3所示：图3直流充电机充电接口定义示意图4.3.2接口要求车辆插头、车辆插座包含了9对触头，其电气参数值及功能定义如表1所示 表1触头电气参数值及功能定义图2充电机外形图非车载充电机急停按钮充电枪及插座车辆插头直流电源正（DC+） 直流电源负（DC-） 设备地（.） 充电通信CAN_H （S+） 充电通信CAN_L （S-）充电连接确认（CCI ） 充电连接确认（CC2） 低压辅助电源正（A+）低压辅助电源负（A-）车辆插座电动汽车直流电源正（DC+）直流电源负（DC-） 底盘地（工）充电通信CAN_H （ S+） 充电通信CAN_L （ S-）充电连接确认（CCI ）充电连接确认（CC2）低压辅助电源正（A+）低压辅助电源负（A-）车辆插头、车辆插座的触头布置方式如图4和图5所示图4车辆插头触头布置图图5车辆插座触头布置图1、充电机的构成和电气原理充电机主回路包括输入交流进线开关、充电机模块、输出控制接触器和充电接口连接器；二次回路包括“启停”控制继电器、“急停”按钮、直流智能电能表、充电机智能控制器、读卡器、运行状态指示灯和人机交互设备（液晶、键盘或触摸屏（选配））。
EVQC30-电动汽车快速充电机使用说明书(许继)资料
额定电压和额定电流
功能定义
750V 125A/250A 750V 125A/250A
—
30V 2A
30V 2A
直流电源正，连接直流电源正与电池正极 直流电源负，连接直流电源负与电池负极 保护接地 （ PE），连接供电设备地线和车辆 底盘地线 充电通信 CAN_H，连接非车载充电机与电 动汽车的通信线 a) 充电通信 CAN_L，连接非车载充电机与电 动汽车的通信线 a)
2、 功能特点
6.1 交流输入配臵 C 级防雷器，具备防感应雷、防操作过电压的保护功能。
6.2 直流输出配臵直流智能电能表，可以进行直流充电电量计量。
6.3 配臵由单色 LCD、键盘或触摸屏组成的人机操作界面，充电方式可设臵自动充满、 按电量充、按金额充和按时间充；启动方式可选择立即启动和预约启动；充电过程中实 时显示充电方式、时间、电量及费用信息。
30V 2A 30V 2A
30V 20A
充电连接确认 1 充电连接确认 2 低压辅助电源正，连接非车载充电机为电 动汽车提供的低压辅助电源
30V 20A
低压辅助电源负，连接非车载充电机为电
-2-
许继电源有限公司
EVQC30
电动汽车快速充电机使用说明书
动汽车提供的低压辅助电源
a) 非车载充电机控制装臵和车辆控制装臵应有 CAN总线终端电阻，建议为 120Ω。 通信线宜采用屏蔽双绞线，非车载充电机端屏蔽层接地。
后台监控系统，获取并执行后台监控系统的控制命令。通信方式也可以选配
GPRS无线
网络或以太网。
6.8 充电接口连接器具有电磁锁装臵用于防止连接时意外断开，并具备防误操作功能。
6.9 充电机具备断电记录现场数据功能， 可以防止意外断电而丢失充电数据的现象发生。
电动汽车整车充电机使用说明书
电动汽车整车充电机使用说明书许继电动汽车充电站事业部1.概述电动汽车整车充电机可以用来为纯电动汽车充电，蓄电池不用从车上拆卸下来，充电快捷方便。
充电机可与电动车上的电池进行通讯，按照电池的信息，自动、快速、安全地完成充电，无需人在旁边看守和手动操作。
充电机主要由交直流功率变换和直流输出控制两部分组成，按组合形式分为一体式和分体式两种。
一体式充电机指交直流功率变换和直流输出控制两部分组合为一体的形式，适用于室外安装使用。
分体式充电机指交直流功率变换和直流输出控制两部分分立为两个单体的形式，它们之间通过电缆连接组成一套完整的充电机。
分体式充电机中完成交直流功率变换的部分称为整流器柜，一般采用标准机柜形式提供，适用于室内安装；分体式充电机中完成直流输出控制的部分称为直流充电桩，提供用户交互界面和直流输出接口，在室外安装使用。
2．使用环境条件1)工作温度：－10℃～＋40℃（室内）；－20℃～＋50℃（室外）。
2)相对湿度：5％～95％。
3)海拔高度：≤2000米。
特殊地区使用时，根据当地的环境条件确定。
如西北与东北地区的室外工作温度满足－30℃～＋50℃。
3．规格型号充电机系统由充电功率模块、充电监控模块和保护开关、接触器、用户终端设备等组成，其型号规格定义如下。
ZCD10-□/□标称输出电压（单位：V，指最高输出电压）额定输出电流（单位：A）产品系列号智能充电机产品系列号定义如下：11――指充电机由ZCD11系列充电模块和ZCDK-11监控模块构成；12――指充电机由ZCD12系列充电模块和ZCDK-12监控模块构成。
4．技术参数1)输入电压：三相五线；电压范围380VAC±20%；频率50HZ±2%2)输入功率因数：≥0.94。
3)输入谐波电流总畸变率：≤27％。
4)额定输出功率：N×10kW（N=1、2、3......）。
5)输出电压范围：100～200V；200～400V；250～500V；350～700V。
