高压线安全距离

高压线安全距离

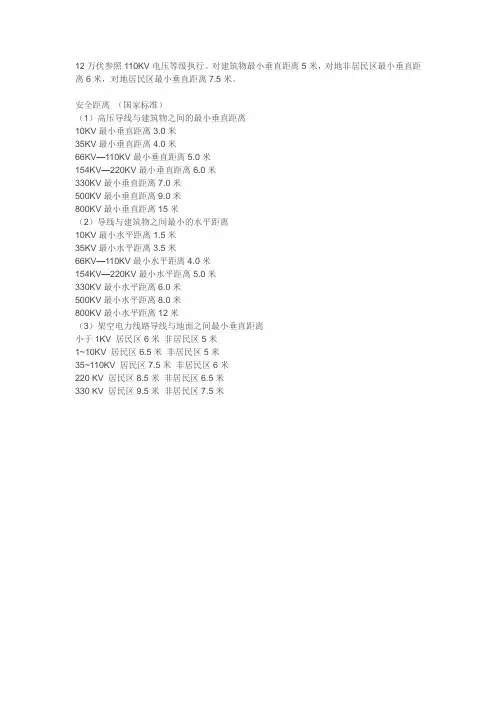

12万伏参照110KV电压等级执行。

对建筑物最小垂直距离5米,对地非居民区最小垂直距离6米,对地居民区最小垂直距离7.5米。

安全距离(国家标准)
(1)高压导线与建筑物之间的最小垂直距离
10KV最小垂直距离3.0米
35KV最小垂直距离4.0米
66KV—110KV最小垂直距离5.0米
154KV—220KV最小垂直距离6.0米
330KV最小垂直距离7.0米
500KV最小垂直距离9.0米
800KV最小垂直距离15米
(2)导线与建筑物之间最小的水平距离
10KV最小水平距离1.5米
35KV最小水平距离3.5米
66KV—110KV最小水平距离4.0米
154KV—220KV最小水平距离5.0米
330KV最小水平距离6.0米
500KV最小水平距离8.0米
800KV最小水平距离12米
(3)架空电力线路导线与地面之间最小垂直距离
小于1KV 居民区6米非居民区5米
1~10KV 居民区6.5米非居民区5米
35~110KV 居民区7.5米非居民区6米
220 KV 居民区8.5米非居民区6.5米
330 KV 居民区9.5米非居民区7.5米。

高压线的安全距离

高压线的安全距离

城市架空电力线路边导线与建筑物之间要根据电压等级来确定安全距离。

规范规定的最小安全距离是:10KV安全距离是米,35KV安全距离是3米,66-110KV安全距离是4米220KV安全距离是5米,330KV安全距离是6米居民区10KV安全距离是6米,35KV安全距离是米-110KV安全距离是米220KV安全距离是米,330KV安全距离是14米非居民区10KV安全距离是5米,35KV安全距离是5米,110KV安全距离是6米220KV安全距离是米,330KV安全距离是米根据有关电力设施保护规定,对于一个110千伏的变电站输电高架线而言,它的保护区域是线外10米范围,换言之,只要在距离电线10米远之外的地方,电磁辐射的安全是有保证的。

而对于220千伏和500千伏的输变电系统电线,其保护区域分别是15米和20米。

关于户外箱式变电站的安全距离关于安全距离是这样规定的,6KV的安全距离是米,是低压侧,不接触上就行,所谓的安全距离是人体与带电体的最小距离,我看你的图是变电室与楼房的距离是米,离里面的变压器的距离更远,在安全距离上是够的.但你说的电磁干扰要看的变电室屏壁的好不好了,要说噪音吗肯定有影响的.以下是其它电压等级的安全距离供参考,单位(KV)10KV及以下米 , 米,110KV 米,220 米,330 米,500KV 米变电站辐射距离是多少要认识电磁辐射对人体的影响,首先要对电磁辐射有科学客观的认识。

输电线路和变电站的电磁辐射属于极低频(50HZ,也称工频)的电磁辐射,与其他高频辐射(如手机)等属不同类型。

而且电力输送过程中产生的电磁辐射会随距离增加而急剧衰减。

因此长期在变电站内和发电厂内值班的工作人员在触电安全距离外工作,健康都不会受电磁辐射影响。

按国家要求,输变电工程均经过环保部门的环境测评和批复,保证电磁辐射对公众没有不良影响高压线下禁止建房,这个有规划和电力设施保护的相关规定的这些居民楼顶上的电线都是11万伏的高压电线,会产生较强辐射,对人体有危害。

高压线安全距离规范

高压线安全距离规范

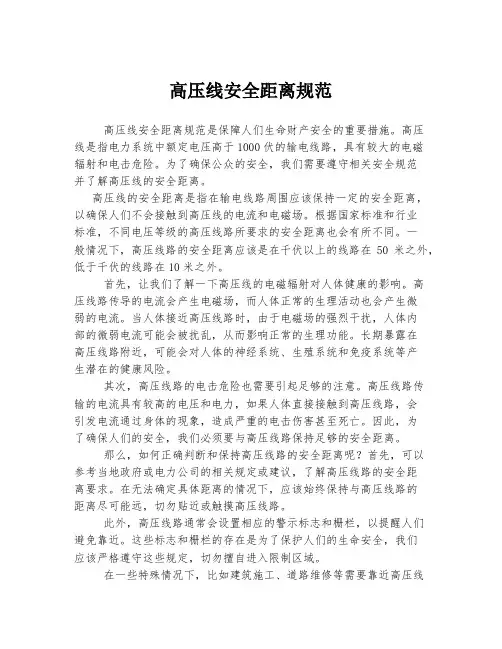

高压线安全距离规范高压线安全距离规范是保障人们生命财产安全的重要措施。

高压线是指电力系统中额定电压高于1000伏的输电线路,具有较大的电磁辐射和电击危险。

为了确保公众的安全,我们需要遵守相关安全规范并了解高压线的安全距离。

高压线的安全距离是指在输电线路周围应该保持一定的安全距离,以确保人们不会接触到高压线的电流和电磁场。

根据国家标准和行业标准,不同电压等级的高压线路所要求的安全距离也会有所不同。

一般情况下,高压线路的安全距离应该是在千伏以上的线路在50米之外,低于千伏的线路在10米之外。

首先,让我们了解一下高压线的电磁辐射对人体健康的影响。

高压线路传导的电流会产生电磁场,而人体正常的生理活动也会产生微弱的电流。

当人体接近高压线路时,由于电磁场的强烈干扰,人体内部的微弱电流可能会被扰乱,从而影响正常的生理功能。

长期暴露在高压线路附近,可能会对人体的神经系统、生殖系统和免疫系统等产生潜在的健康风险。

其次,高压线路的电击危险也需要引起足够的注意。

高压线路传输的电流具有较高的电压和电力,如果人体直接接触到高压线路,会引发电流通过身体的现象,造成严重的电击伤害甚至死亡。

因此,为了确保人们的安全,我们必须要与高压线路保持足够的安全距离。

那么,如何正确判断和保持高压线路的安全距离呢?首先,可以参考当地政府或电力公司的相关规定或建议,了解高压线路的安全距离要求。

在无法确定具体距离的情况下,应该始终保持与高压线路的距离尽可能远,切勿贴近或触摸高压线路。

此外,高压线路通常会设置相应的警示标志和栅栏,以提醒人们避免靠近。

这些标志和栅栏的存在是为了保护人们的生命安全,我们应该严格遵守这些规定,切勿擅自进入限制区域。

在一些特殊情况下,比如建筑施工、道路维修等需要靠近高压线路的工作,必须事先与相关部门进行沟通并采取相应的安全措施。

在这种情况下,工作人员必须经过专门的培训,并严格按照要求佩戴个人防护设备,以减少电击和电磁辐射的危险。

特高压线路的安全距离

特高压线路的安全距离

特高压线路的安全距离
特高压线路的安全距离是指人和设备离电力线路的最小安全距离,用来保证人员和设备的安全。

根据国家相关标准和规定,特高压线路的安全距离一般为:
1. 在平原地区,安全距离为25米以上;
2. 在丘陵地带,安全距离为35米以上;
3. 在山区和高山地区,安全距离为45米以上。

特高压线路的安全距离主要考虑以下因素:
1. 防止人员触电:特高压线路电压高,有很高的电击伤害风险,安全距离的设定可以避免人员接触到电力线路而发生触电事故。

2. 防止设备损坏:特高压线路带有较强电磁辐射,安全距离的设定可以避免设备受到电磁干扰而损坏。

3. 防止火灾和其他意外事故:特高压线路的运行过程中可能会造成火灾、爆炸等意外事故,安全距离的设定可以减少这些事故的发生可能性,保护人员和设备的安全。

需要注意的是,特高压线路的安全距离具体还需要根据线路的电压等级、估计能量、地形地貌等因素进行细化评估和确定。

在实际操作中,一般会进行专业的电磁辐射监测,确保特高压线路周围的人员和设备处于安全范围内。

高压线高度标准

高压线高度标准

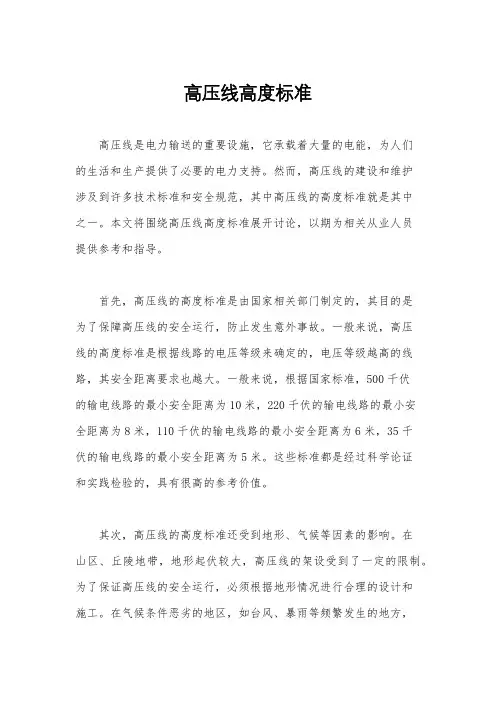

高压线高度标准高压线是电力输送的重要设施,它承载着大量的电能,为人们的生活和生产提供了必要的电力支持。

然而,高压线的建设和维护涉及到许多技术标准和安全规范,其中高压线的高度标准就是其中之一。

本文将围绕高压线高度标准展开讨论,以期为相关从业人员提供参考和指导。

首先,高压线的高度标准是由国家相关部门制定的,其目的是为了保障高压线的安全运行,防止发生意外事故。

一般来说,高压线的高度标准是根据线路的电压等级来确定的,电压等级越高的线路,其安全距离要求也越大。

一般来说,根据国家标准,500千伏的输电线路的最小安全距离为10米,220千伏的输电线路的最小安全距离为8米,110千伏的输电线路的最小安全距离为6米,35千伏的输电线路的最小安全距离为5米。

这些标准都是经过科学论证和实践检验的,具有很高的参考价值。

其次,高压线的高度标准还受到地形、气候等因素的影响。

在山区、丘陵地带,地形起伏较大,高压线的架设受到了一定的限制。

为了保证高压线的安全运行,必须根据地形情况进行合理的设计和施工。

在气候条件恶劣的地区,如台风、暴雨等频繁发生的地方,高压线的架设高度也需要做出相应的调整,以应对可能发生的自然灾害。

另外,高压线的高度标准还需要考虑到线路的通行性和美观性。

在城市和乡村的高压线路设计中,需要兼顾线路的通行性和美观性,避免对周围环境造成不必要的影响。

因此,在设计高压线的高度标准时,需要充分考虑周围环境的特点,合理设置线路的高度和走向,以确保线路的安全运行和周围环境的和谐统一。

总的来说,高压线的高度标准是一个综合性的问题,需要考虑多种因素的影响。

在实际工程中,需要严格按照国家标准和相关规范进行设计和施工,确保高压线的安全运行和周围环境的和谐统一。

希望本文能够对高压线从业人员有所帮助,引起大家对高压线安全的重视和关注。

110kv高压线铁塔的安全距离

110kv高压线铁塔的安全距离

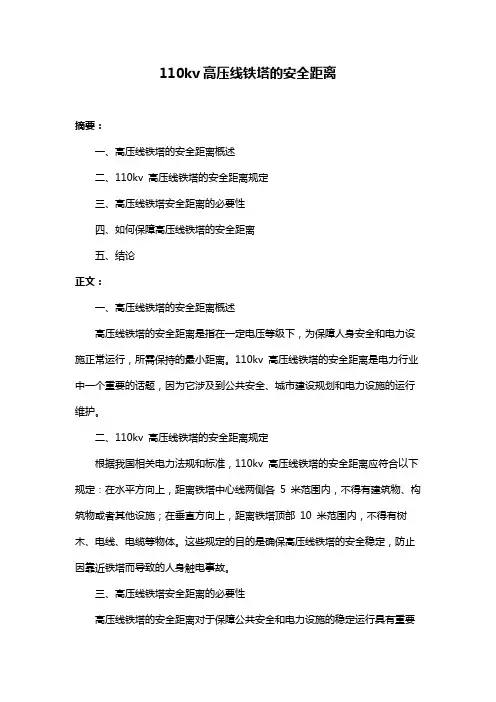

110kv高压线铁塔的安全距离摘要:一、高压线铁塔的安全距离概述二、110kv 高压线铁塔的安全距离规定三、高压线铁塔安全距离的必要性四、如何保障高压线铁塔的安全距离五、结论正文:一、高压线铁塔的安全距离概述高压线铁塔的安全距离是指在一定电压等级下,为保障人身安全和电力设施正常运行,所需保持的最小距离。

110kv 高压线铁塔的安全距离是电力行业中一个重要的话题,因为它涉及到公共安全、城市建设规划和电力设施的运行维护。

二、110kv 高压线铁塔的安全距离规定根据我国相关电力法规和标准,110kv 高压线铁塔的安全距离应符合以下规定:在水平方向上,距离铁塔中心线两侧各5 米范围内,不得有建筑物、构筑物或者其他设施;在垂直方向上,距离铁塔顶部10 米范围内,不得有树木、电线、电缆等物体。

这些规定的目的是确保高压线铁塔的安全稳定,防止因靠近铁塔而导致的人身触电事故。

三、高压线铁塔安全距离的必要性高压线铁塔的安全距离对于保障公共安全和电力设施的稳定运行具有重要意义。

一方面,保持安全距离可以防止人们误触高压线,避免人身触电事故的发生;另一方面,安全距离还有助于防止树木、建筑物等物体因靠近高压线而导致短路、跳闸等电力故障,确保电力供应的稳定性。

四、如何保障高压线铁塔的安全距离保障高压线铁塔的安全距离需要多方面的努力。

首先,政府和电力部门应加强对电力法规的宣传普及,提高公众对高压线安全的认识;其次,电力企业在规划和建设高压线铁塔时,应充分考虑周围环境和设施,确保安全距离得到满足;最后,单位和个人在高压线附近进行建设活动时,应严格遵守相关规定,确保不侵犯高压线铁塔的安全距离。

五、结论110kv 高压线铁塔的安全距离是保障电力设施正常运行和人身安全的关键因素。

高压线与地面的水平安全距离要求

高压线与地面的水平安全距离要求

高压线与地面的水平安全距离要求是为了保障人身安全和电力设施的正常运行,防止发生触电事故和设备故障。

根据国家标准以及电力行业的相关规定,我们将从以下几个方面进行详细介绍。

一、高压线与地面的安全距离标准在我国,高压线与地面的安全距离主要由国家标准《电网建设工程中电力线路设计规范》(GB 50052-2009)和《电力设施与通信线路电气工程施工及验收规程》(DL/T 5092-2010)来规定。

根据《电网建设工程中电力线路设计规范》的规定,在市区供电范围内的交流20kV及以上电力线路,一般情况下,高压线与地面的水平安全距离要求为10m。

对于直流±500kV及以上高压线路,其安全距离一般为30m。

除上述标准外,还存在一些特殊情况的安全距离要求。

比如,与可燃物接触或靠近可燃物区域的高压线路,其安全距离需适当增加;而与建筑物或其他设施接触的高压线路,其安全距离要求相应减小。

这些情况通常需要根据具体情况进行设计和评估。

二、高压线与地面安全距离的重要性1. 防止触电事故:高压线搭接在地面附近,容易导致人体或物体接触到高电压的电弧,造成严重触电事故。

通过规定高压线与地面的安全距离,可以有效避免人员误接触或物体碰触高压线,提高用电安全。

2. 防止设备故障:高压线接近地面可能会因外界因素(如风吹、树木碰触等)导致设备故障,影响电力系统的正常运行。

通过保持一定的安全距离,可以减少这些外界因素对高压线路设备的影响,提高电力系统的稳定性。

3. 保障电力设施运行:高压线与地面之间的安全距离也考虑到了电线的安装和维护工作的需要。

有足够的安全距离可以确保工作人员能够在安全的区域内进行线路的检修、维护和检测等工作,提高电力设施的运行效率和可靠性。

三、高压线与地面安全距离的具体实施1. 路面高度:道路或人行道下方埋放的高压线(如地下电缆)需要做好绝缘处理,并保证路面高度足够,以防止人员挖掘或车辆经过时产生对电力线路的影响。

高压线各种安全距离

高压线各种安全距离

高压线的各种安全距离
1、距建筑物的水平安全距离如下:
1千伏以下1.0米
1-10千伏1.5米
35千伏3.0米
66-110千伏4.0米
154-220千伏5.0米
330千伏6.0米
500千伏8.5米
2、在距架空电力线路杆塔、拉线基础外缘的下列范围内进行取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品的活动:
(一)35千伏及以下电力线路杆塔、拉线周围5米的区域:
(二)66千伏及以上电力线路杆塔、拉线周围10米的区域。

3、与树木之间的安全距离为:
35-110千伏4.0米
154-220千伏4.5米
330千伏5.5米
500千伏7.0米
4、最小安全操作距离(含脚手架具):
1千伏以下4米
1-10千伏6米
35-100千伏8米
220千伏10米
330-500千伏15米
注:上、下脚手架的斜道不宜设在有外电线路的一侧。

高压线安全距离

高压线安全距离

根据电力设施保护条例的规定,10KV线下及其边线5米范围均不得建房或种植高大植物.
但在特殊情况下,在进行必要的技术评估和处理.并得到相关许可后,这个标准可以讨论.
10KV的安全距离是0.7米,这是指作业的安全距离,不是指可以建房的安全距离。

《电力设施保护条例》
第十条电力线路保护区:
(一)架空电力线路保护区:导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域,在一般地区各级电压导线的边线延伸距离如下:
1—10千伏5米
35—110千伏10米
154—330千伏15米
500千伏20米
在厂矿、城镇等人口密集地区,架空电力线路保护区的区域可略小于上述规定。

但各级电压导线边线延伸的距离,不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。

《电力设施保护条例实施细则》
第五条架空电力线路保护区,是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。

在厂矿、城镇、集镇、村庄等人口密集地区,架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。

各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平安全距离如下:
1千伏以下1.0米
1-10千伏 1.5米
35千伏 3.0米
66-110千伏 4.0米
154-220千伏 5.0米
330千伏 6.0米
500千伏8.5米另外输电线路和居民房屋距离也有明确规定。

110千伏导线与建筑物之间的最小垂直距离为5米;220千伏导线与建筑物之间的最小垂直距离为6米;500千伏导线与建筑物之间的最小垂直距离为9米。

高压线距住宅国家安全标准

高压线距住宅国家安全标准

高压线距住宅国家安全标准1.在建工程与临近高压线的安全距离为多少?答:1KV以下距离为4米;1-10KV距离为6米;35-110KV距离为8米;154-220KV距离为10米;350-500KV 距离为15米。

2.根据《电子设施保护条例实施细则》规定,各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平安全距离如下1千伏以下为1.0米,1千伏至10千伏为1.5米,35千伏为3.0米,66千伏至110千伏为4.0米,154千伏至220千伏为5.0米,330千伏为6.0米,500千伏为8.5米。

3.《电力设施保护条例实施细则》第一条根据《电力设施保护条例》(以下简称《条例》)第三十一条的规定,制定本实施细则。

第二条本细则适用于中华人民共和国国境内国有、集体、外资、合资、个人已建或在建的电力设施。

第三条电力管理部门、公安部门、电力企业和人民群众都有保护电力设施的义务。

各级地方人民政府设立的由同级人民政府所属有关部门和电力企业(包括:电网经营企业、供电企业、发电企业)责任人组成的电力设施保护领导小组,负责领导所辖行政区域内电力设施的保护工作,其办事机构设在相应的电网经营企业,负责电力设施保护的日常工作。

电力设施保护领导小组,应在当电力线路沿线组织群众护线,群众护线组织成员有相应的电力设施保护领导小组发给护线证件.各省(自治区、直辖市)电力管理部门可制定办法,规定群众护线组织形式、权利、义务和责任等。

第四条电力企业必须加强对电力设施的保护工作。

对危害电力设施安全的行为,电力企业有权制止并可以劝其改正、责其恢复原状、强行排除妨害,责令赔偿损失,请求有关行政主管部门和司法机关处理,以及采取法律、法规或政府授权的其他必要手段。

第五条架空电力线路保护区,是为了保证已建架空电力线路的安全运行和保障人民生活的正常用电而必须设置的安全区域。

在厂矿、城镇、集镇、村庄等人口密集地区,架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。

高压线的安全距离

高压线的安全距离

380伏:电杆,10米以下;普通瓷珠;导线:护套线、裸体导线。

10千伏:电杆,35千伏:电杆:10 - 15米;单瓷珠;导线:裸体导线。

15米;一瓷蝶或单节横向磁棒;导线:裸体导线。

110千伏:电杆:15 —18米;七瓷蝶或双节横向磁棒;导线:裸体导线。

220千伏:电杆:16 —24米门字形双杆或铁塔;十一瓷蝶;导线:裸体。

500千伏:24米以上铁塔;导线:裸体。

单看线是看不出的,高压电在塔座和变压器有标示。

高压电一般为11.110.500 千伏。

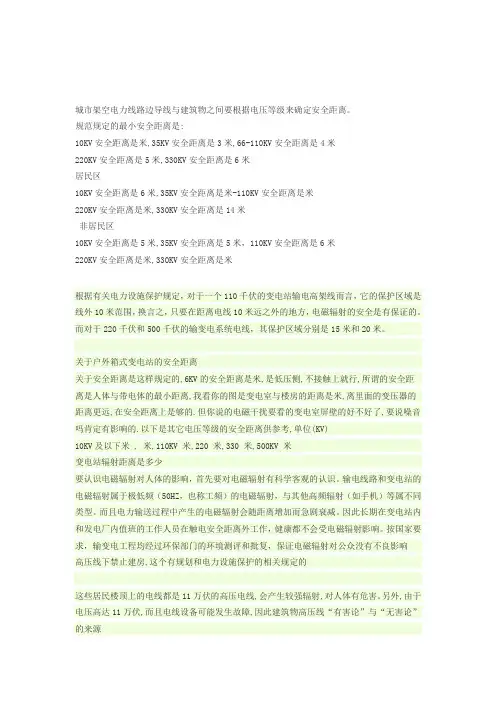

城市架空电力线路边导线与建筑物之间要根据电压等级来确定安全距离。

规范规定的最小安全距离是10KV安全距离是1.5米,35KV安全距离是3米,66-110KV安全距离是4米220KV安全距离是5米,330KV安全距离是6米居民区10KV安全距离是6米,35KV安全距离是6.5米-110KV安全距离是7.5米220KV安全距离是8.5米,330KV安全距离是14米非居民区10KV安全距离是5米,35KV安全距离是5米,110KV安全距离是6米220KV安全距离是6.5米,330KV安全距离是7.5米根据有关电力设施保护规定,对于一个110千伏的变电站输电高架线而言,它的保护区域是线外10米范围,换言之,只要在距离电线10米远之外的地方,电磁辐射的安全是有保证的。

而对于220千伏和500千伏的输变电系统电线,其保护区域分别是15米和20米。

关于户外箱式变电站的安全距离关于安全距离是这样规定的,6KV的安全距离是0.7米,0.4KV是低压侧,不接触上就行,所谓的安全距离是人体与带电体的最小距离,我看你的图是变电室与楼房的距离是0.8米,离里面的变压器的距离更远,在安全距离上是够的•但你说的电磁干扰要看的变电室屏壁的好不好了,要说噪音吗肯定有影响的•以下是其它电压等级的安全距离供参考,单位(KV)10KV及以下0.7 米,35KV1.0 米,110KV 1.5 米,220 KV3.0 米,330 KV4.0 米,500KV 5.0 米变电站辐射距离是多少要认识电磁辐射对人体的影响,首先要对电磁辐射有科学客观的认识。

高压线的安全距离

高压线的安全距离

高压线的安全距离1、安全距离——依据国家电网公司“电力安全工作规程电力线路部分(试行) ”(国家电网安监[2005]83号):·10KV及以下—— 0.70米·20、35KV ——1.00米·66、110KV ——1.50米·220KV ——3.00米·330KV ——4.00米·500KV ——5.00米(希望大家在野外遇到高压线时注意一下,如果不会目测、还是越远越好)220kV架空送电线路导线与建筑物之间的最小垂直距离为6米,边导线与建筑物之间的最小距离为5米(导线与城市多层建筑物或规划建筑物之间的距离指水平距离)。

220千伏的高压线在百米范围内的电磁辐射强度超过0.4微特斯拉;专家认为:高压线产生的磁场安全值为0.4微特斯拉(μt),高于该值,儿童将面临患病风险。

安全是相对的,时间长了多多少少都会对人体造成危害的。

2、如何判断电压等级比较专业的是看杆塔、导线、绝缘子形式等等,最简单的办法是看杆塔的标号:·写有“50XX”的是500KV·写有“22XX”的是220KV·写有“11X”的是110KV·写有“3X”的是35KV——相对最危险的是35KV线路,因为有些地区还残存部分35KV线路中性点接地,比其他更高电压等级的线路对人更危险。

3、安全距离的变化上述安全距离是正常天气与正常条件下,但实际情况可能更复杂、隐患更多·例如树木过高、过近·例如狭窄山口等特殊地形·例如人类特殊的行为——甩钓竿、放风筝、爬杆塔——包括兔兔所说的用登山杖指指点点!!!·例如高压线本身的特殊情形——例如断线、例如断线且接地、例如遭受雷击(避雷即引雷哦)·当然,还有天气的变化。

总之,即使是电力行业的专业人员,也必须随时保持警惕的4、触电的过程高压电对人的伤害有不同情形,·例如击打(飞出去,只要不摔死、倒不会被烧)·例如电击(类似雷劈,能在身体某个部位瞬间打出一个洞)·兔兔生动而残忍的描述的,属于电烧伤,触电后长时间摆脱不开、只能干烧了。

农村修国家电塔离居民的标准

农村修国家电塔离居民的标准

在农村修国家电塔离居民的标准,不同电压等级的电塔与民宅的距离规定是不同的。

具体来说:
1.1kV以下高压线安全距离为4m。

2.1-10kV高压线安全距离为6m。

3.35-110kV高压线安全距离为8m。

4.154-220kV高压线安全距离为10m。

5.350-500kV高压线安全距离为15m。

此外,在厂矿、城镇、集镇、村庄等人口密集地区,架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。

各级电压导线边线在计算导线最大风偏情况下,距建筑物的水平安全距离如下:
1.1千伏以下1.0米。

2.1-10千伏1.5米。

3.35千伏3.0米。

4.66-110千伏4.0米。

5.154-220千伏5.0米。

6.330千伏6.0米。

7.500千伏8.5米。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高压线安全距离
10kv高压线与在建工地最小安全距离
最佳答案4 外电线路及电气设备防护
4.1 外电线路防护
4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。

4.1.2 在建工程(含脚手架具)的周边与外电架空线路的边线之间的最小安全操作距离应符合表4.1.2规定
表4.1.2 在建工程(含脚手架具)的周边与架空线路的边线之间的最小安全操作距离
外电线路电压等级(KV)<1 1~10 35~110 220 330~500
最小安全操作距离(m)4.0 6.0 8.0 10 15
注:上、下脚手架的斜道不宜设在有外电线路的一侧。
