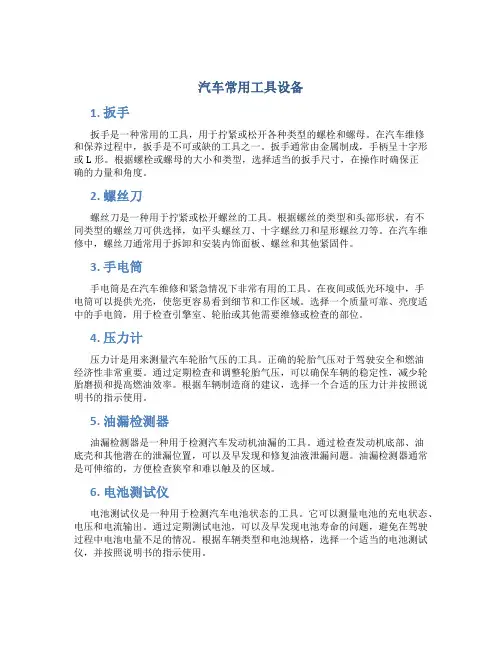

汽车常用工具设备 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】重庆市经贸中等专业学校教案纸其开口尺寸能在一定的范围内任意调整，能拧转不同规格的螺栓或，使用场合与开口扳手相同，但活动扳手操作起来不太灵活。

其规格是以最大开口宽度（mm）来表示的，常用有 150mm 、 300mm 等。

重庆市经贸中等专业学校教案纸授课教师韦济全授课日期上课班级上课地点授课课题扳手课题总课时课次授课方式理论课□实训课□讨论课□实验课□习题课□其他□教学目的及要求1、了解两用扳手的特点具体教学(实训)内容及过程学生活动活动扳手的使用5、两端具有带六角孔或十二角孔的工作端，适用于工作空间狭小，不能使用普通扳手的场合。

适用于折装5~27毫米范围的螺栓或螺母。

每套梅花扳手有6件和8件两种梅花扳手两端似套筒，有12个角，工作时不易滑脱。

梅花扳手使用：与开口扳手相比，梅花扳手强度高，使用时不易具体教学(实训)内容及过程学生活动滑脱，但套上、取下不方便。

其规格是以闭口尺寸 S （mm）来表示，通常是成套装备，有 8 件一套、 10 件一套等，通常用 45钢或 40Cr 锻造，并经热处理。

二、知识小结：1、了解扳手的定义和分类2、了解呆扳手和活动扳手的使用3、了解梅花扳手的使用三、作业：1、简述扳手的定义。

2、简述扳手的规格。

3、简述扳手的使用方法。

2、了解内六角扳手的规格3、了解套筒扳手的使用4、了解扭力扳手的使用主要教学内容1、两用扳手2、内六角扳手3、套筒扳手的使用4、扭力扳手教学重点及难点1、内六角扳手的规格2、套筒扳手的使用3、扭力扳手的使用教学方法及手段讲练结合法、多媒体辅助教学法作业布置1、简述内六角扳手的规格2、简述套筒扳手的使用3、简述扭力扳手的使用教学反思具体教学(实训)内容及过程学生活动一、一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

二、成Ｌ形的六角棒状扳手，是用来拆装内六角螺栓（螺塞）用的，规格以六角形对边尺寸表示，有 3～27mm 十三种，汽车维修作业中用有成套内六角扳手 , 可供拆装 M4～M30 的内六角螺栓。

具体教学(实训)内容及过程学生活动重庆市经贸中等专业学校教案纸重庆市经贸中等专业学校教案纸一、鲤鱼钳鲤鱼钳头的前部是平口细齿，适用于夹捏小零件，中部凹口粗长，用于夹持圆柱形零件，也可以代替扳手旋小螺栓、小螺母，钳口后部的刃口可剪切金属丝，由于一片钳体上有两个互相贯通的孔，又有一个特殊的销子，操作时钳口的张开度可很方便地变化，以适应夹持不同大小的零件，是汽车维修作业中使用最多的手钳。

二、钢丝钳钢丝钳的用途和鲤鱼钳相仿，但其支销相对于两片钳体是固定的，故使用时不如鲤鱼钳灵活，但剪断金属丝的效果比鲤鱼钳要好，规格有 150 、 175 和 200mm 三种。

具体教学(实训)内容及过程学生活动三、斜口钳斜口钳主要用于剪切导线，元器件多余的引线，还常用来代替一般剪刀剪切绝缘套管、扎线卡等。

四、因其头部细长，所以能在较小的空间工作，带刃口的能剪切细小零件，使用时不能用力太大，否则钳口头部会变形或断裂，规格以钳长来表示，常用 160mm 一种。

具体教学(实训)内容及过程学生活动使用钳子的注意事项：①使用时应擦净钳子上的油污，以免工作时滑落。

②弯断或扭弯小的工作物时，应先将其夹牢。

③不能用钳子当锤子用或用钳柄代替撬棒。

④不能用钳子代替扳手松紧螺栓螺母，以免损坏其棱角和平角。

知识小结：1、鲤鱼钳2、钢丝钳3、斜口钳4、尖嘴钳作业：1、简述鲤鱼钳的用途。

2、简述钢丝钳的规格种类。

重庆市经贸中等专业学校教案纸授课教师韦济全授课日期上课班级上课地点授课课题手钳课题总课时课次授课方式理论课□实训课□讨论课□实验课□习题课□其他□教学目的及要求1、了解卡簧钳的用途和种类2、了解活塞环拆装钳的用途和使用方法主要教学内容1、卡簧钳2、活塞环拆装钳教学重点及难点1、卡簧钳的用途和种类2、活塞环拆装钳的用途和使用方法教学方法及手段讲练结合法、多媒体辅助教学法作业布置1、简述卡簧钳的用途和种类。

2、简述活塞环拆装钳的使用方法。

教学反思具体教学(实训)内容及过程学生活动一、卡簧钳1、卡簧钳，是一种用来安装内簧环和外簧环的专用工具，外形上属于尖嘴钳一类，钳头可采用内直、外直、内弯、外弯几种形式，不仅可以用于安装簧环，也能用于拆卸簧环。

卡簧钳分为外卡簧钳和内卡簧钳两大类，分别用来拆装轴外用卡簧和孔内用卡簧。

其中外卡簧钳又叫做轴用卡簧钳，内卡簧钳又叫做穴用卡簧钳2、常态时钳口打开的是孔用卡簧钳。

常态时钳口闭合的是轴用卡簧钳。

具体教学(实训)内容及过程学生活动二、活塞环拆装钳1、用途：活塞环装卸钳用于装卸发动机活塞环，避免活塞环受力不均匀而拆断。

2、使用方法：使用活塞环拆装钳时，将拆装钳上的环卡卡住活塞环开口，握住手把稍稍均匀地用力，使拆装钳手把慢慢地收缩，环卡将活塞环徐徐地张开，使活塞环能从活塞环槽中取出或装入。

使用活塞环拆装钳拆装活塞环时，用力必须均匀，避免用力过猛而导致活塞环折断，同时能避免伤手事故。

具体教学(实训)内容及过程学生活动知识小结：1、卡簧钳的用途和种类2、活塞环拆装钳的用途和使用方法作业：1、简述卡簧钳的用途和种类。

2、简述活塞环拆装钳的使用方法。

重庆市经贸中等专业学校教案纸授课教师韦济全授课日期上课班级上课地点授课课题手锤、黄油枪课题总课时课次授课方式理论课□实训课□讨论课□实验课□习题课□其他□教学目的及要求1、了解手锤的用途2、了解黄油枪的用途和使用方法主要教学内容1、手锤2、黄油枪教学重点及难点1、手锤的用途2、黄油枪的用途和使用方法教学方法讲练结合法、多媒体辅助教学法重庆市经贸中等专业学校教案纸用工具。

常用拉器为手动式，在一杆式弓形叉上装有压力螺杆和拉爪。

使用时，在轴端与压力螺杆之间垫一垫板，用拉器的拉爪拉住齿轮或轴承，然后拧紧压力螺杆，即可从轴上拉下齿轮等过盈配合安装零件。

二、千斤顶1、结构原理千斤顶是一种最常用、最简单的起重工具，千斤顶分机械式和液压式两种。

按照所能顶起的质量可分为3000kg、5000kg、9000kg等多种不同规格。

具体教学(实训)内容及过程学生活动2、使用方法（1）起顶汽车前，应把千斤顶顶面擦拭干净，拧紧液压开关，把千斤顶放置在被顶部位的下部，并使千斤顶与被顶部位相互垂直，以防千斤顶滑出而造成事故。

（2）旋转顶面螺杆，改变千斤顶顶面与被顶部位的原始距离，使起顶高度符合汽车需要的顶置高度。

（3）用三角形垫木将汽车着地车轮前后塞住，防止汽车在起顶过程中发生滑溜事故。

（4）用手上下压动千斤顶手柄，被顶汽车逐渐升到一定高度，在车架下放入搁车凳，禁止用砖头等易碎物支垫汽车。

落车时，应先检查车下是否有障碍物，并确保操作人员的安全。

（5）徐徐拧松液压开关，使汽车缓缓平稳地下降，架稳在搁车凳上。

3、使用注意事项（1）汽车在起顶或下降过程中，禁止在汽车下面进行作业。

（2）应徐徐拧松液压开关，使汽车缓慢下降，汽车下降速度不能过快，否则易发生事故。

（3）在松软路面上使用千斤顶起顶汽车时，应在千斤顶底座下加垫一块有较大面积且能承受压力的材料（如木板等），防止千斤顶重庆市经贸中等专业学校教案纸3、主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。

4、游标卡尺的读数原理 1）游标尺的刻度游标尺的每一最小刻度，它与主尺上的最小刻度相差2）游标卡尺的读数原理（10个小刻度）游标尺向右移动，游标上的第1刻度与主尺上的某一刻度对齐，其读数为0+1×游标向右移动，游标上的第2刻度与主尺上的某一刻度对齐，其读数为0+2× 练一练：0 1 2 010cm 0 1 2 010cm 0 1 2 010cm规律：读数=主尺上的读数（mm ）+游标上的读数（刻度数n ×精度mm ） 3）游标卡尺的读数原理（20个小刻度）游标尺的每一最小刻度，它与主尺上的最小刻度相差游标向右移动，游标上的第1刻度与主尺上的某一刻度对齐，其读数为0+1×游标向右移动，游标上的第2刻度与主尺上的某一刻度对齐，其读数为0+2×0 1 2 01020 cm 0 1 2 01020 cm 0 1 2 01020cm读数为（1+15×）mm = 规律：读数=主尺上的读数（mm ）+游标上的读数（mm ） 4）游标卡尺的读数原理（50个小刻度）游标尺的每一最小刻度，它与主尺上的最小刻度相差 知识小结：1、钢直尺的测量及读书方法2、卡钳的测量3、游标卡尺的读数方法对不同的游标卡尺进行读数的方法：A 、10刻度游标卡尺：读数=主尺上的数+n × （mm ）B 、20刻度游标卡尺：读数=主尺上的数+n × （mm ）C 、50刻度游标卡尺：读数=主尺上的数+n × （mm ） 作业：1、说说卡钳的用途和使用方法。

2、概括说明游标卡尺的读数方法。

重庆市经贸中等专业学校教案纸cm0 1 2 3 4 5 6 0501 2 01020 cm一、千分尺1、螺旋测微器又称（micrometer）、螺旋测微仪、分厘卡，是比更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

2、螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。

可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

3）再读可动刻度（注意估读）。

记作 n×0.01mm；4）最终读数结果为固定刻度+半刻度+可动刻度由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

二、练一练（1）（2）测量值是7+=重庆市经贸中等专业学校教案纸3、主要用于测量制件的尺寸和形状、位置误差等。

分度值为0.01mm，测量范围为0-3、0-5、0-10mm。

三、结构原理百分表的结构原理如图所示。

当测量杆1向上或向下移动1mm 时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。

刻度盘在圆周上有100个等分格，各格的读数值为。

小指针每格读数为1mm。

测量时指针读数的变动量即为尺寸变化量。

刻度盘可以转动，以便测量时大指针对准零刻线。
