实验一信号基本运算的MATLAB实现
matlab信号与系统实验报告

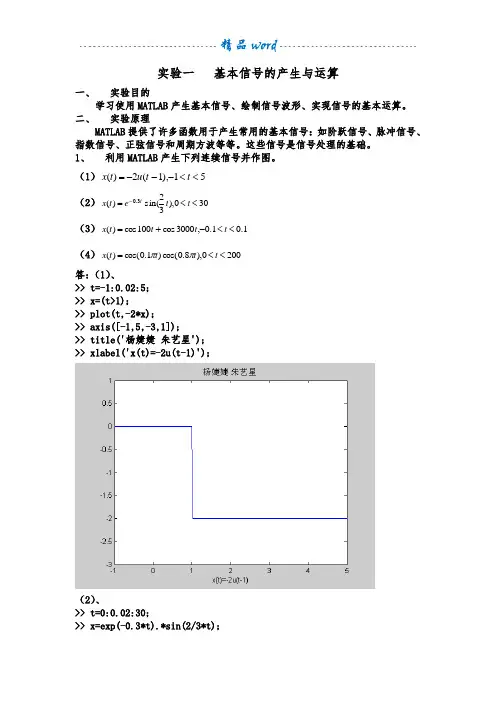

实验一 基本信号的产生与运算一、 实验目的学习使用MATLAB 产生基本信号、绘制信号波形、实现信号的基本运算。
二、 实验原理MATLAB 提供了许多函数用于产生常用的基本信号：如阶跃信号、脉冲信号、指数信号、正弦信号和周期方波等等。
这些信号是信号处理的基础。
1、 利用MATLAB 产生下列连续信号并作图。
（1）51),1(2)(<<---=t t u t x （2）300),32sin()(3.0<<=-t t e t x t （3）1.01.0,3000cos 100cos )(<<-+=t t t t x （4）2000),8.0cos()1.0cos()(<<=t t t t x ππ 答：（1）、>> t=-1:0.02:5; >> x=(t>1);>> plot(t,-2*x);>> axis([-1,5,-3,1]);>> title('杨婕婕 朱艺星'); >> xlabel('x(t)=-2u(t-1)');（2）、>> t=0:0.02:30;>> x=exp(-0.3*t).*sin(2/3*t);>> plot(t,x);>> title('杨婕婕朱艺星');>> xlabel('x(t)=exp(-0.3*t).*sin(2/3*t)');因为原函数在t=15后x(t)取值接近于零，所以将横坐标改成0到15，看得更清晰axis([0,15,-0.2,0.6]);（3）>> t=-0.1:0.01:0.1;x=cos(100*t)+cos(3000*t);plot(t,x);>> title('杨婕婕朱艺星');>>xlabel('x=cos(100*t)+cos(3000*t)');因为t的间隔取太大，以至于函数不够准确，缩小t的间隔：t=-0.1:0.002:0.2;x=cos(100*t)+cos(3000*t);plot(t,x);title('杨婕婕')>> t=-0.1:0.0001:0.1;x=cos(100*t)+cos(3000*t);>> plot(t,x);title('杨婕婕朱艺星');>> xlabel('x=cos(100*t)+cos(3000*t)');（4）、t=0:0.01:200;>> x=cos(0.1*pi*t).*cos(0.8*pi*t);>> plot(t,x);>> title('杨婕婕朱艺星');>> xlabel('x=cos(0.1*pi*t).*cos(0.8*pi*t)');因为为周期函数，可以将横坐标t间隔扩大以便于观察图像>> axis([0,30,-1,1]);2、利用MATLAB 产生下列离散序列并作图。
数字信号处理MATLAB实验1

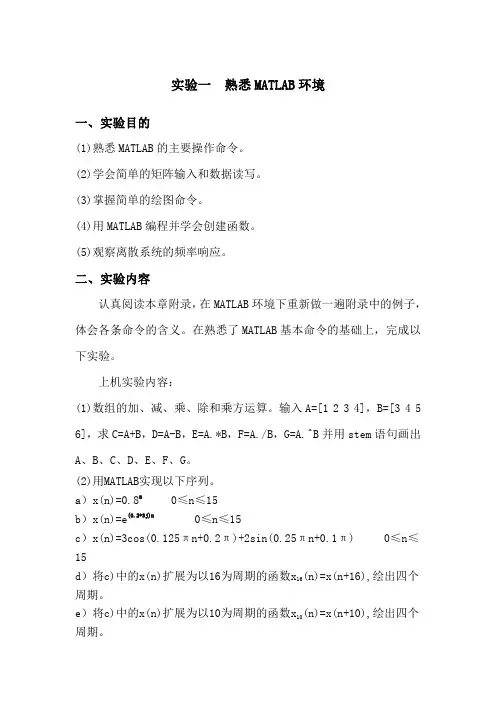

实验一熟悉MATLAB环境一、实验目的(1)熟悉MATLAB的主要操作命令。
(2)学会简单的矩阵输入和数据读写。
(3)掌握简单的绘图命令。
(4)用MATLAB编程并学会创建函数。
(5)观察离散系统的频率响应。
二、实验内容认真阅读本章附录，在MATLAB环境下重新做一遍附录中的例子，体会各条命令的含义。
在熟悉了MATLAB基本命令的基础上，完成以下实验。
上机实验内容：(1)数组的加、减、乘、除和乘方运算。
输入A=[1234]，B=[3456]，求C=A+B，D=A-B，E=A.*B，F=A./B，G=A.^B并用stem语句画出A、B、C、D、E、F、G。
(2)用MATLAB实现以下序列。
a）x(n)=0.8n0≤n≤15b）x(n)=e(0.2+3j)n0≤n≤15c）x(n)=3cos(0.125πn+0.2π)+2sin(0.25πn+0.1π)0≤n≤15(n)=x(n+16),绘出四个d）将c)中的x(n)扩展为以16为周期的函数x16周期。
(n)=x(n+10),绘出四个e）将c)中的x(n)扩展为以10为周期的函数x10周期。
(3)x(n)=[1,-1,3,5]，产生并绘出下列序列的样本。
a）x 1(n)=2x(n+2)-x(n-1)-2x(n)b）∑=-=51k 2)k n (nx (n) x (4)绘出下列时间函数的图形，对x轴、y轴以及图形上方均须加上适当的标注。
a)x(t)=sin(2πt)0≤t≤10sb)x(t)=cos(100πt)sin(πt)0≤t≤4s(5)编写函数stepshift(n0,n1,n2)实现u(n-n0),n1<n0<n2,绘出该函数的图形，起点为n1，终点为n2。
(6)给定一因果系统)0.9z 0.67z -1)/(1z 2(1H(z)-2-1-1+++=求出并绘制H(z)的幅频响应与相频响应。
(7)计算序列｛8-2-123｝和序列｛23-1-3｝的离散卷积，并作图表示卷积结果。
matlab软件仿真实验（信号与系统）（1）
matlab软件仿真实验（信号与系统）（1）《信号与系统实验报告》学院：信息科学与⼯程学院专业：物联⽹⼯程姓名：学号：⽬录实验⼀、MATLAB 基本应⽤实验⼆信号的时域表⽰实验三、连续信号卷积实验四、典型周期信号的频谱表⽰实验五、傅⽴叶变换性质研究实验六、抽样定理与信号恢复实验⼀MATLAB 基本应⽤⼀、实验⽬的：学习MATLAB的基本⽤法，了解 MATLAB 的⽬录结构和基本功能以及MATLAB在信号与系统中的应⽤。
⼆、实验内容：例⼀已知x的取值范围，画出y=sin(x)的图型。
x=0:0.05:4*pi;y=sin(x);plot(y)例⼆计算y=sin(π/5)+4cos(π/4)例三已知z 取值范围，x=sin(z);y=cos(z);画三维图形。
z=0:pi/50:10*pi;x=sin(z);y=cos(z);plot3(x,y,z)xlabel('x')ylabel('y')zlabel('z')例四已知x的取值范围，⽤subplot函数绘图。
参考程序：x=0:0.05:7;y1=sin(x);y2=1.5*cos(x);y3=sin(2*x);y4=5*cos(2*x);subplot(2,2,1),plot(x,y1),title('sin(x)')subplot(2,2,2),plot(x,y2),title('1.5*cos(x)')subplot(2,2,3),plot(x,y3),title('sin(2*x)')subplot(2,2,4),plot(x,y4),title('5*cos(2*x)')连续信号的MATLAB表⽰1、指数信号：指数信号Ae at在MATLAB中可⽤exp函数表⽰，其调⽤形式为：y=A*exp(a*t) (例取 A=1,a=-0.4)参考程序：A=1;a=-0.4;t=0:0.01:10;ft=A*exp(a*t);plot(t,ft);grid on;2、正弦信号：正弦信号Acos(w0t+?)和Asin(w0t+?)分别由函数cos和sin表⽰，其调⽤形式为：A*cos(w0t+phi) ;A*sin(w0t+phi) (例取A=1，w0=2π，?=π/6) 参考程序：A=1;w0=2*pi; phi=pi/6; t=0:0.001:8;ft=A*sin(w0*t+phi);plot(t,ft);grid on ;3、抽样函数：抽样函数Sa(t)在MATLAB中⽤sinc函数表⽰，其定义为：sinc(t)=sin(πt)/( πt)其调⽤形式为：y=sinc(t)参考程序：t=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;4、矩形脉冲信号：在MATLAB中⽤rectpuls函数来表⽰，其调⽤形式为：y=rectpuls(t,width),⽤以产⽣⼀个幅值为1，宽度为width,相对于t=0点左右对称的矩形波信号，该函数的横坐标范围由向量t决定，是以t=0为中⼼向左右各展开width/2的范围，width的默认值为1。
信号与信号实验

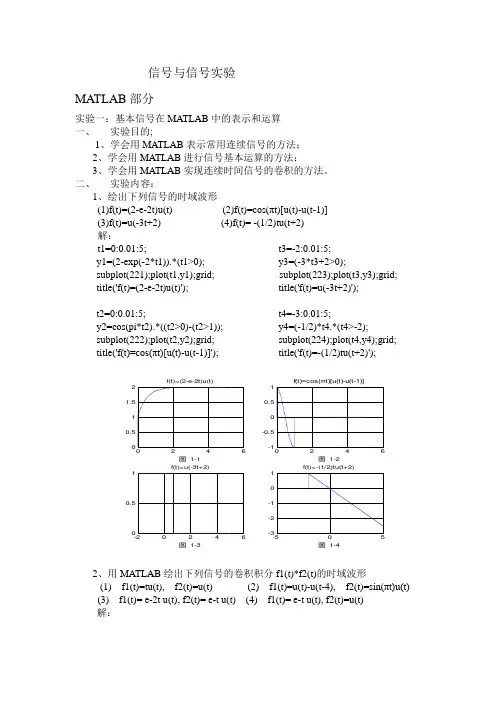

信号与信号实验MATLAB 部分实验一：基本信号在MATLAB 中的表示和运算 一、 实验目的;1、学会用MATLAB 表示常用连续信号的方法；2、学会用MATLAB 进行信号基本运算的方法；3、学会用MATLAB 实现连续时间信号的卷积的方法。
二、 实验内容：1、绘出下列信号的时域波形(1)f(t)=(2-e-2t)u(t) (2)f(t)=cos(πt)[u(t)-u(t-1)] (3)f(t)=u(-3t+2) (4)f(t)= -(1/2)tu(t+2) 解：t1=0:0.01:5; y1=(2-exp(-2*t1)).*(t1>0); subplot(221);plot(t1,y1);grid; title('f(t)=(2-e-2t)u(t)'); t2=0:0.01:5; y2=cos(pi*t2).*((t2>0)-(t2>1)); subplot(222);plot(t2,y2);grid; title('f(t)=cos(πt)[u(t)-u(t-1)]'); t3=-2:0.01:5; y3=(-3*t3+2>0); subplot(223);plot(t3,y3);grid; title('f(t)=u(-3t+2)'); t4=-3:0.01:5; y4=(-1/2)*t4.*(t4>-2); subplot(224);plot(t4,y4);grid; title('f(t)=-(1/2)tu(t+2)');00.511.52f(t)=(2-e-2t)u(t)图 1-1f(t)=cos(πt)[u(t)-u(t-1)]图1-200.51f(t)=u(-3t+2)图1-3f(t)=-(1/2)tu(t+2)图 1-42、用MATLAB 绘出下列信号的卷积积分f1(t)*f2(t)的时域波形(1) f1(t)=tu(t), f2(t)=u(t) (2) f1(t)=u(t)-u(t-4), f2(t)=sin(πt)u(t) (3) f1(t)= e-2t u(t), f2(t)= e-t u(t) (4) f1(t)= e-t u(t), f2(t)=u(t) 解：（1）fs=1000; t=-1:1/fs:4; x1=stepfun(t,0); x2=x1.*t; y=conv(x1,x2)/fs; n=length(y1); tt=(0:n-1)/fs-2; subplot(311),plot(t,x1),grid; title('f1(t)=tu(t)'); subplot(312),plot(t,x2),grid; title(' f2(t)=u(t)'); subplot(313),plot(tt,y),grid on; title('f1(t) * f2(t)');（2）fs=1000; t=-1:1/fs:4; x1=(t>0)-(t>4); x2=sin(pi*t).*(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-2; subplot(311);plot(t,x1);grid; title('f1(t)=u(t)-u(t-4))'); subplot(312);plot(t,x2);grid; title('f2(t)=sin(πt)u(t)'); subplot(313);plot(tt,x);grid; title('f1(t) * f2');（3）t=0:1/fs:4; x1=exp(-2*t).*(t>0); x2=exp(-t).*(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-0; subplot(311);plot(t,x1);grid; title('f1(t)= e-2t u(t)'); subplot(312);plot(t,x2);grid; title('f2(t)= e-t u(t)'); subplot(313);plot(tt,x);grid; title('f1(t) * f2(t)');（4）t=0:1/fs:2; x1=exp(-2*t).*(t>0); x2=(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-0; subplot(311);plot(t,x1);grid; title(' f1(t)= e-t u(t))'); subplot(312);plot(t,x2);grid; title('f2(t)=u(t)'); subplot(313);plot(tt,x);grid; title('f1(t)*f2(t)');0.51 1.52 2.53 3.540.51 1.52 2.53 3.5412345678-1 -0.5 00.51 1.52 2.53 3.54? 2-1 -1 -0.5 00.51 1.52 2.53 3.54? 2-2 -2-112 3 4 5678? 2-3实验二：连续时间LTI 系统的时域分析一、实验目的：学会用MATLAB 求解连续系统的零状态响应、冲击响应和阶跃响应。
实验- 基本信号在 MATLAB中的表示和运算

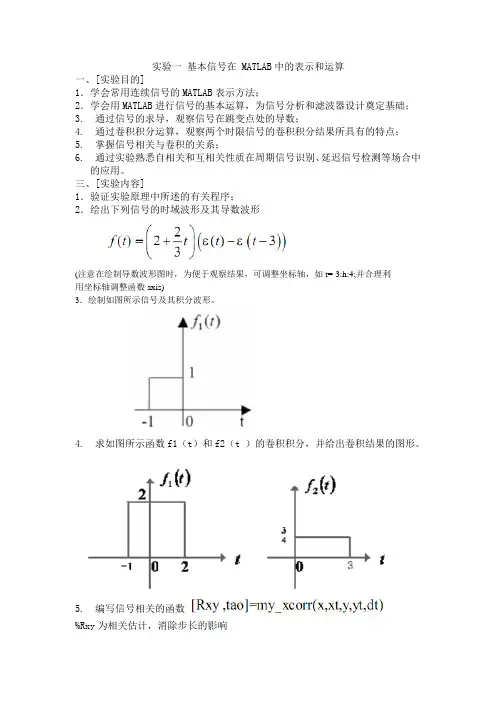

实验一基本信号在 MATLAB中的表示和运算一、[实验目的]1．学会常用连续信号的MATLAB表示方法；2．学会用MATLAB进行信号的基本运算，为信号分析和滤波器设计奠定基础；3. 通过信号的求导，观察信号在跳变点处的导数；4. 通过卷积积分运算，观察两个时限信号的卷积积分结果所具有的特点；5. 掌握信号相关与卷积的关系；6. 通过实验熟悉自相关和互相关性质在周期信号识别、延迟信号检测等场合中的应用。
三、[实验内容]1．验证实验原理中所述的有关程序；2．绘出下列信号的时域波形及其导数波形(注意在绘制导数波形图时，为便于观察结果，可调整坐标轴，如t=-3:h:4;并合理利用坐标轴调整函数axis)3．绘制如图所示信号及其积分波形。
4. 求如图所示函数f1（t）和f2（t ）的卷积积分，并给出卷积结果的图形。
5. 编写信号相关的函数%Rxy为相关估计，消除步长的影响%tao为相关估计Rxy的序号向量%x为参加相关的信号,xt为信号 x的序号向量%y为需反转的信号,yt为 y的序号向量%dt为xt 或yt的步长（xt,yt的步长要一致）%信号反转可利用：ytf=fliplr(-yt);yf=fliplr(y);6.已知两信号x=rectpuls(t-0.5,1); y=rectpuls(t+0.5,1) ;调用自编函数[Rxy,tao]=my_xcorr(x,xt,y,yt,dt)计算 x 与 y 的时延差，即Rxy 取得最大值的时刻。
7. 已知频率为10Hz的余弦信号，分别求：（1）不带噪声的余弦信号的自相关；（2）分别求带有白噪声干扰的频率为 10Hz 的余弦信号和白噪声信号的自相关函数并进行比较，得出相应的结论。
主要信号如下：N=1000;Fs=500; %数据长度和采样频率n=0:N-1; t=n/Fs; %时间序列x=cos(2*pi*10*t); %频率为10Hz的余弦信号xz=cos(2*pi*10*t)+0.6*randn(1,length(t)); %带有白噪声干扰的频率为10Hz 的余弦信号noise_sig=randn(1,length(x)); %产生一与 x长度一致的随y=cos(2*pi*20*t); %频率为20Hz的余弦信号xy=x+y; 频率为10Hz, 20Hz的余弦信号的叠加信号…..调用 MATLAB 提供的函数[Rxx,tao]=xcorr(x,Lags,'unbiased')完成三个自相关运算。
MATLAB实验报告(1-4)

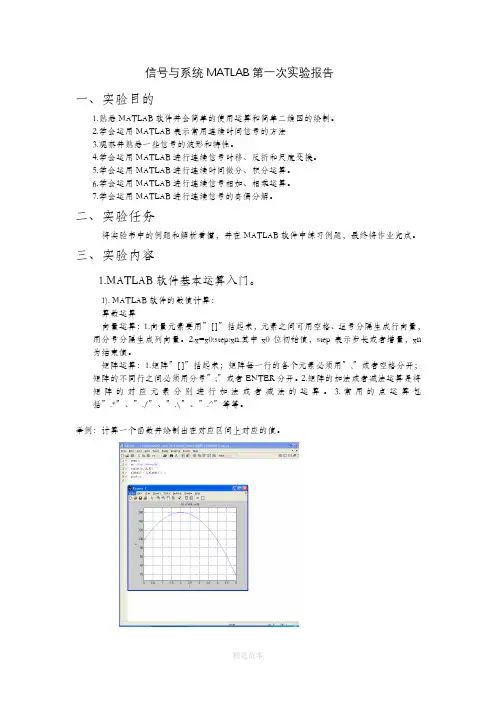

信号与系统MATLAB第一次实验报告一、实验目的1.熟悉MATLAB软件并会简单的使用运算和简单二维图的绘制。
2.学会运用MATLAB表示常用连续时间信号的方法3.观察并熟悉一些信号的波形和特性。
4.学会运用MATLAB进行连续信号时移、反折和尺度变换。
5.学会运用MATLAB进行连续时间微分、积分运算。
6.学会运用MATLAB进行连续信号相加、相乘运算。
7.学会运用MATLAB进行连续信号的奇偶分解。
二、实验任务将实验书中的例题和解析看懂，并在MATLAB软件中练习例题，最终将作业完成。
三、实验内容1.MATLAB软件基本运算入门。
1). MATLAB软件的数值计算：算数运算向量运算：1.向量元素要用”[ ]”括起来，元素之间可用空格、逗号分隔生成行向量，用分号分隔生成列向量。
2.x=x0:step:xn.其中x0位初始值，step表示步长或者增量，xn 为结束值。
矩阵运算：1.矩阵”[ ]”括起来；矩阵每一行的各个元素必须用”,”或者空格分开；矩阵的不同行之间必须用分号”;”或者ENTER分开。
2.矩阵的加法或者减法运算是将矩阵的对应元素分别进行加法或者减法的运算。
3.常用的点运算包括”.*”、”./”、”.\”、”.^”等等。
举例：计算一个函数并绘制出在对应区间上对应的值。
2).MATLAB软件的符号运算：定义符号变量的语句格式为”syms 变量名”2.MATLAB软件简单二维图形绘制1).函数y=f(x)关于变量x的曲线绘制用语：>>plot(x,y)2).输出多个图像表顺序：例如m和n表示在一个窗口中显示m行n列个图像，p表示第p个区域，表达为subplot(mnp)或者subplot(m,n,p)3).表示输出表格横轴纵轴表达范围：axis([xmax,xmin,ymax,ymin])4).标上横轴纵轴的字母：xlabel(‘x’),ylabel(‘y’)5).命名图像就在subplot写在同一行或者在下一个subplot前：title(‘……’)6).输出：grid on举例1：举例2：3.matlab程序流程控制1).for循环：for循环变量=初值:增量:终值循环体End2).while循环结构：while 逻辑表达式循环体End3).If分支：(单分支表达式)if 逻辑表达式程序模块End(多分支结构的语法格式)if 逻辑表达式1程序模块1Else if 逻辑表达式2程序模块2…else 程序模块nEnd4).switch分支结构Switch 表达式Case 常量1程序模块1Case 常量2程序模块2……Otherwise 程序模块nEnd4.典型信号的MATLAB表示1).实指数信号：y=k*exp(a*t)举例：2).正弦信号：y=k*sin(w*t+phi)3).复指数信号：举例：4).抽样信号5).矩形脉冲信号:y=square(t,DUTY) (width默认为1)6).三角波脉冲信号：y=tripuls(t,width,skew)(skew的取值在-1~+1之间，若skew取值为0则对称)周期三角波信号或锯齿波:Y=sawtooth(t,width)5.单位阶跃信号的MATLAB表示6.信号的时移、反折和尺度变换:Xl=fliplr(x)实现信号的反折7.连续时间信号的微分和积分运算1).连续时间信号的微分运算：语句格式：d iff(function,’variable’,n)Function:需要进行求导运算的函数，variable:求导运算的独立变量，n：求导阶数2).连续时间信号的积分运算：语句格式：int(function,’variable’,a,b)Function:被积函数variable:积分变量a:积分下限b:积分上限(a&b默认是不定积分)8.信号的相加与相乘运算9.信号的奇偶分解四、小结这一次实验让我能够教熟悉的使用这个软件，并且能够输入简单的语句并输出相应的结果和波形图，也在一定程度上巩固了c语言的一些语法。
《信号与系统》课程实验报告
《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。
上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。
t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。
三、实验步骤该仿真提供了7种典型连续时间信号。
用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。
图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。
界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。
控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。
图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。
在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。
在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。
矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。
图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。
信息论编码实验一MATLAB的基本操作
实验一 MATLAB 的基本操作一、实验目的1、掌握Matlab 软件使用的基本方法；2、熟悉Matlab 的数据表示、基本运算方法；3、熟悉Matlab 绘图命令及基本绘图控制。
二、实验仪器与软件1、PC 机 1台2、MATLAB7.0环境三、实验原理MATLAB 环境是一种为数值计算、数据分析和图形显示服务的交互式的环境。
MATLAB 有3种窗口，即：命令窗口（The Command Window ）、m-文件编辑窗口（The Edit Window ）和图形窗口（The Figure Window ），而Simulink 另外又有Simulink 模型编辑窗口。
1、命令窗口（The Command Window ）当MATLAB 启动后，出现的最大的窗口就是命令窗口。
用户可以在提示符“>>”后面输入交互的命令，这些命令就立即被执行。
在MATLAB 中，一连串命令可以放置在一个文件中，不必把它们直接在命令窗口内输入。
在命令窗口中输入该文件名，这一连串命令就被执行了。
因为这样的文件都是以“.m ”为后缀，所以称为m-文件。
2、m-文件编辑窗口（The Edit Window ）我们可以用m-文件编辑窗口来产生新的m-文件，或者编辑已经存在的m-文件。
在MATLAB 主界面上选择菜单“File/New/M-file ”就打开了一个新的m-文件编辑窗口；选择菜单“File/Open ”就可以打开一个已经存在的m-文件，并且可以在这个窗口中编辑这个m-文件。
如，计算3[(12)34)]2+⨯-÷，只需在提示符“>>”后输入“((1+2)*3-4)/2^3”，然后按Enter 键。
该命令行涉及加、减、乘、除及幂运算符，MATLAB 运算的执行次序遵循的优先规则为：从左到右执行；幂运算具有最高的优先级，乘法和除法具有相同的次优先级，加法和减法有相同的最低优先级；使用括号可以改变前述优先次序，并由最内层括号向外执行。
信号的基本运算单元实验报告
信号的基本运算单元实验报告实验报告信号的基本运算单元实验目的：1. 理解信号的基本运算单元，并了解其在数字信号处理中的应用。
2. 学习运用MATLAB进行信号处理实验。
实验原理：1. 信号的基本运算单元共有四种：加法器、乘法器、可逆器和延时器。
2. 加法器用于将两个信号加和，乘法器用于对两个信号进行乘法运算，可逆器用于将信号取反，延时器用于将信号向右或向左平移。
3. 运用这些基本运算单元可以实现复杂的信号处理，如数字滤波、傅里叶变换等。
实验步骤：1. 打开MATLAB软件，新建一个.m文件。
2. 定义两个信号，分别为x1和x2，使用sin函数生成一个正弦波信号。
3. 将x1和x2送入加法器，实现信号的加法运算，得到y1。
4. 将x1和x2送入乘法器，实现信号的乘法运算，得到y2。
5. 将x1送入可逆器，取反信号后得到y3。
6. 将x1送入延时器，平移1个单位时间后得到y4。
7. 将x1和x2分别绘制在图像中，用subplot()函数将y1、y2、y3、y4放在同一张图像中显示。
8. 运行程序，观察输出结果。
实验结果：通过实验，我们成功实现了基本信号运算单元的运用。
在MATLAB中，加法器、乘法器、可逆器和延时器可以很方便地实现信号的加减乘除、取反和延时等操作，这为数字信号处理提供了极大的便利。
结论：通过这次实验，我们了解了信号的基本运算单元，并运用MATLAB进行了实验，成功实现了信号的加法、乘法、取反和延时等运算。
此外，我们还了解到这些基本运算单元可以组成复杂的信号处理系统，包括数字滤波、傅里叶变换等，有着广泛的应用。
信号的运算_实验报告
一、实验目的1. 理解信号的基本运算概念，包括信号的加法、减法、乘法和除法。
2. 掌握使用MATLAB进行信号运算的方法。
3. 分析信号运算后的特性，如幅度、相位和时域变化。
二、实验原理信号的运算是指对两个或多个信号进行数学运算，得到新的信号。
常见的信号运算包括：1. 信号的加法：将两个信号的幅度值相加，得到新的信号。
2. 信号的减法：将一个信号的幅度值减去另一个信号的幅度值，得到新的信号。
3. 信号的乘法：将两个信号的幅度值相乘，得到新的信号。
4. 信号的除法：将一个信号的幅度值除以另一个信号的幅度值，得到新的信号。
三、实验仪器与软件1. 仪器：示波器、信号发生器、计算机2. 软件：MATLAB四、实验内容与步骤1. 实验一：信号的加法与减法（1）使用信号发生器产生两个正弦信号，频率分别为1Hz和2Hz，幅度分别为1V和2V。
（2）将两个信号分别输入示波器，观察波形。
（3）使用MATLAB编写程序，将两个信号相加和相减，并绘制结果波形。
（4）分析结果，比较加法和减法运算对信号特性的影响。
2. 实验二：信号的乘法与除法（1）使用信号发生器产生两个正弦信号，频率分别为1Hz和2Hz，幅度分别为1V和2V。
（2）将两个信号分别输入示波器，观察波形。
（3）使用MATLAB编写程序，将两个信号相乘和相除，并绘制结果波形。
（4）分析结果，比较乘法和除法运算对信号特性的影响。
3. 实验三：信号运算的时域分析（1）使用MATLAB编写程序，对实验一和实验二中的信号进行时域分析，包括信号的幅度、相位和时域变化。
（2）比较不同信号运算后的特性变化。
五、实验结果与分析1. 实验一：信号的加法与减法通过实验，观察到信号的加法和减法运算对信号的幅度和相位有显著影响。
加法运算使信号的幅度增加，相位保持不变；减法运算使信号的幅度减小，相位保持不变。
2. 实验二：信号的乘法与除法通过实验，观察到信号的乘法和除法运算对信号的幅度和相位有显著影响。
实验一 MATLAB基本操作及简单信号处理
实验一 MATLAB 基本操作及简单信号处理1 实验目的● 学会运用MATLAB 表示的常用离散时间信号； ● 学会运用MATLAB 实现离散时间信号的基本运算。
2 实验原理及实例分析2.1 离散时间信号在MATLAB 中的表示离散时间信号是指在离散时刻才有定义的信号，简称离散信号，或者序列。
离散序列通常用)(n x 来表示，自变量必须是整数。
离散时间信号的波形绘制在MATLAB 中一般用stem 函数。
stem 函数的基本用法和plot 函数一样，它绘制的波形图的每个样本点上有一个小圆圈，默认是空心的。
如果要实心，需使用参数“fill ”、“filled ”，或者参数“.”。
由于MATLAB 中矩阵元素的个数有限，所以MA TLAB 只能表示一定时间范围内有限长度的序列；而对于无限序列，也只能在一定时间范围内表示出来。
类似于连续时间信号，离散时间信号也有一些典型的离散时间信号。
1. 单位阶跃序列单位阶跃序列)(n u 定义为)0()0(01)(<≥⎩⎨⎧=n n n u （1-1）在MA TLAB 中，冲激序列可以通过编写uDT .m 文件来实现，即function y=uDT(n)y=n>=0; %当参数为非负时输出1调用该函数时n 也同样必须为整数或整数向量。
【实例1-1】 利用MATLAB 的uDT 函数绘出单位阶跃序列的波形图。
解：MATLAB 源程序为>>n=-3:5; >>x=uDT(n);>>stem(n,x,'fill'),xlabel('n'),grid on >>title('单位阶跃序列') >>axis([-3 5 -0.1 1.1])程序运行结果如图1-1所示。
2. 矩形序列矩形序列)(n R N 定义为),0()10(01)(N n n N n n R N ≥<-≤≤⎩⎨⎧= （1-2）矩形序列有一个重要的参数，就是序列宽度N 。
实验一 常用基本信号的MATLAB表示和运算
一．实验目的1.学会用MATLAB 表示常用连续信号的方法；2.学会用MATLAB 进行信号基本运算的方法； 二．实验原理与步骤 原理：1.信号的MATLAB 表示 （1）向量表示法对于连续时间信号()f t ,可以用两个行向量f 和t 来表示，其中向量t 是用形如12::t t p t =的命令定义的时间范围向量，其中，1t 为信号起始时间，2t 为终止时间，p 为时间间隔。
向量f 为连续信号f(t)在向量t 所定义的时间点上的样值。
例如：对于连续信号sin()()()t f t Sa t t==，同时用绘图命令plot()函数绘制其波形。
其程序如下： t2=-10:0.1:10; %定义时间t 的取值范围：-10~10，取样间隔为0.1，%则t2是一个维数为201的行向量 f2=sin(t2)./t2; %定义信号表达式，求出对应采样点上的样值 %同时生成与向量t2维数相同的行向量f2 figure(2); %打开图形窗口2Plot(t2,f2); %以t2为横坐标，f2为纵坐标绘制f2的波形 运行结果如下：（2）符号运算表示法如果一个信号或函数可以用符号表达式来表示，那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。
例如：对于连续信号sin()()()t f t Sa t t==，我们也可以用符号表达式来表示它，同时用ezplot()命令绘出其波形。
其MATLAB 程序如下： Syms t; %符号变量说明f=sin （t ）/t; %定义函数表达式ezplot （f,[-10,10]）; %绘制波形，并且设置坐标轴显示范围 运行结果如下：（3）常见信号的MATLAB 表示 单位阶跃信号：方法一：调用Heaviside(t)函数首先定义函数Heaviside(t)的m函数文件，该文件名应与函数名同名即Heaviside.m。
%定义函数文件，函数名为Heaviside,输入变量为x,输出变量为yfunction y=Heaviside（t）y=(t>0);%定义函数体，即函数所执行指令%此处定义t>0时y=1,t<=0时y=0,注意与实际的阶跃信号定义的区别。
实验一 MATLAB基本操作及运算(含实验报告)
实验一 MATLAB 基本操作及运算一、 实验目的1、 理解Matlab 数据对象的特点；2、 掌握基本Matlab 运算规则；3、 掌握Matlab 帮助的使用方法；二、 实验的设备及条件计算机一台（带有MATLAB7.0以上的软件环境）。
三、 实验内容要求建立一个名为experiment01.m 的，把与实验内容1-7相关的实验命令都放入该文件中，题与题之间用相应注释分割。
注意对实验中出现的相关函数或变量，请使用help 或doc 查询相关帮助文档，学习函数的用法。
1、 建立以下标量：1） a=102） b=2.5×10233） c=2+3i ，（i 为虚数单位）4） d=3/2πj e ,（j 为虚数单位，这里要用到exp ，pi ）2、 建立以下向量：1） aVec=[3.14 15 9 26]2） bVec=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡18228871.2 3） cVec=[5 4.8 … -4.8 -5 ] （向量中的数值从5到-5，步长为-0.2）4） dVec=[100 100.01 … 100.99 101] （产生1到10之间的等对数间隔向量，参考logspace ，注意向量的长度）3、 建立以下矩阵：1）⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=2222 aMat aMat 一个9×9的矩阵，其元素全为2；（参考ones 或zeros ）2）⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡=1000005000001 bMat bMat 是一个9×9的矩阵，除主对角上的元素为[1 2 3 4 5 4 3 2 1]外，其余元素均为0。
（参考diag ）。
3）10020109212291111=cMatcMat 为一个10×10的矩阵，可有1:100的向量来产生（参考reshape ）4）⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=NaN NaN NaN NaN NaN NaN NaN NaNNaN NaN NaN NaNdMatdMat 为3×4的NaN 矩阵，（参考nan ）5）⎥⎦⎤⎢⎣⎡---=8710225113eMat 6）产生一个5×3随机整数矩阵fMat ，其值的范围在-3到3之间。
信号与系统MATLAB实验
《信号与系统及MATLAB实现》实验指导书前言长期以来，《信号与系统》课程一直采用单一理论教学方式，同学们依靠做习题来巩固和理解教学内容，虽然手工演算训练了计算能力和思维方法，但是由于本课程数学公式推导较多，概念抽象，常需画各种波形，作题时难免花费很多时间，现在，我们给同学们介绍一种国际上公认的优秀科技应用软件MATLAB，借助它我们可以在电脑上轻松地完成许多习题的演算和波形的绘制。
MATLAB的功能非常强大，我们此处仅用到它的一部分，在后续课程中我们还会用到它，在未来地科学研究和工程设计中有可能继续用它，所以有兴趣的同学，可以对MATLAB 再多了解一些。
MATLAB究竟有那些特点呢？1．高效的数值计算和符号计算功能，使我们从繁杂的数学运算分析中解脱出来；2．完备的图形处理功能，实现计算结果和编程的可视化；3．友好的用户界面及接近数学表达式的自然化语言，易于学习和掌握；4．功能丰富的应用工具箱，为我们提供了大量方便实用的处理工具；MATLAB的这些特点，深受大家欢迎，由于个人电脑地普及，目前许多学校已将它做为本科生必须掌握的一种软件。
正是基于这些背景，我们编写了这本《信号与系统及MATLAB实现》指导书，内容包括信号的MA TLAB表示、基本运算、系统的时域分析、频域分析、S域分析、状态变量分析等。
通过这些练习，同学们在学习《信号与系统》的同时，掌握MATLAB的基本应用，学会应用MATLAB的数值计算和符号计算功能，摆脱烦琐的数学运算，从而更注重于信号与系统的基本分析方法和应用的理解与思考，将课程的重点、难点及部分习题用MATLAB进行形象、直观的可视化计算机模拟与仿真实现，加深对信号与系统的基本原理、方法及应用的理解，为学习后续课程打好基础。
另外同学们在进行实验时，最好事先预习一些MATLAB的有关知识，以便更好地完成实验，同时实验中也可利用MATLAB的help命令了解具体语句以及指令的使用方法。
信号与系统实验_信号的基本运算单元
信号与系统实验_信号的基本运算单元学号：2 姓名：实验⼀信号的基本运算单元⼀、实验⽬的1.掌握信号与系统中基本运算单元的构成；2.掌握基本运算单元的特点；3.掌握对基本运算单元的测试⽅法；⼆、预备知识1.学习“信号的运算”⼀节；2．复习matlab软件的使⽤⽅法。
三、实验原理在“信号与系统”中，最常⽤的信号运算单元有：减法器、加法器、倍乘器、反相器、积分器、微分器等，通过这些基本运算单元可以构建⼗分复杂的信号处理系统。
因⽽，基本运算单元是“信号与系统”的基础。
四、实验内容1、⽤matlab编写两个正弦信号（⼀个⾼频，⼀个低频）相加，相减，相乘。
绘出频谱图，并说明意义clc,clearsyms t w;N = 6724;t =0:0.01:(N-1)/100;W =t*100/N;%产⽣⾼频以及低频信号并进⾏运算f1 = 4/8*sin(10^4*t);f2 = 4/10*sin(t+pi/5);f3 = f1+f2;f4 = f1-f2;f5 = f1.*f2;%进⾏傅⾥叶变换F1w = abs(fft(f1,N))*2/N;F2w = abs(fft(f2,N))*2/N;F3w = abs(fft(f3,N))*2/N;F4w = abs(fft(f4,N))*2/N;F5w = abs(fft(f5,N))*2/N;%%绘图%f1学号：2 姓名：subplot(5,2,1),plot(t,f1);title('f1');subplot(5,2,2),plot(W,F1w); title('F1w');%f2subplot(5,2,3),plot(t,f2);title('f2');subplot(5,2,4),plot(W,F2w); title('F2ww');%f3subplot(5,2,5),plot(t,f3);title('f3=f1+f2');subplot(5,2,6),plot(W,F3w); title('F3w');%f4subplot(5,2,7),plot(t,f4);title('f4=f1-f2');subplot(5,2,8),plot(W,F4w); title('F4w');%f5subplot(5,2,9),plot(t,f5);title('f5=f1*f2');subplot(5,2,10),plot(W,F5w); title('F5ww');学号：2 姓名：解释：两个正弦信号的相加、相减、相乘，周期为两正弦信号周期的最⼩公倍数，包络线是低频正弦信号的分量，⾼频信号主要影响包络线内信号的频率，相加、相乘和相减幅值、相位都会发⽣改变。
信号与系统实验一
实验一信号的时域描述与运算一、实验目的1．学会用MATLAB 表示常用连续信号的方法，了解这些信号的基本特征；2．学会用MATLAB 表示常用离散信号的方法，了解这些信号的基本特征；3．学会用MATLAB 进行信号基本运算的方法，了解信号运算对信号所起的作用。
二、实验原理1．连续信号的MATLAB 表示MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。
表示连续时间信号有两种方法，一是数值法，二是符号法。
数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MATLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。
（一）数值法（向量表示法）对于连续时间信号f (t )，我们可以用两个行向量f 和t 来表示，其中向量t 是形如t ＝t1：p ：t2的MATLAB 命令定义的时间范围向量，t 1为信号起始时间，t 2为中止时间，p 为时间间隔。
向量f 为连续信号f (t )在向量t 所定义的时间点上的样值。
例如对于连续信号f (t )=sin(t ),我们可以用如下两个向量来表示：t=-10:1.5:10；f=sin(t)用上述向量对连续信号表示后，就可以用plot 命令来绘出该信号的时域波形。
Plot 命令可将点与点间用直线连接，当点与点间的距离很小时，绘出的图形就成了光滑的曲线。
命令如下：plot(t,f)title(‘f(t)=sint’)xlabel(‘t’)axis([-10,10,-1.1,1.1])绘制的信号波形如图1.1所示，当把时间间隔p 取得更小(如0.01)时，就可得到sint 较好的近似波形，如图1.2所示。
图1.1p=1.5的sint 近似波形图1.2p=0.01的sint 近似波形MATLAB 提供了大量用以生成基本信号的函数，比如最常用的指数信号、正弦信号等就是MATLAB 的内部函数，即不需要安装任何工具箱就可以调用的函数。
信号与系统信号基本运算的MATLAB实现实验报告
信号与系统实验报告实验一、信号基本运算的MATLAB 实现一、实验目的学习如何利用Matlab 实现信号的基本运算，掌握信号的基本运算的原理，加深对书本知识的理解。
二、实验材料PC 机一台三、实验内容1、（1）编写如图Exercise1.1所示波形的MATLAB 函数。
（2）试画出f(t),f(0.5t),f(1-2t)的波形。
解：程序如下： 实验结果： function yt = f2(t)yt=tripuls(t,4,0.5); t=-3:0.01:5; subplot(311) plot(t,tx(t)) title('f£¨t£©') subplot(312) plot(t,tx(0.5*t)) title('f(0.5t)') subplot(313) plot(t,tx(-2*t)) title('f(-2t)') 2、画出如图exercise1.2所示序列f[2k]、f[-k]和f[k+2],f[k-2]的波形。
并求f[k]的和。
解：程序如下：function f=ls(k)f=3.*(k==-2)+1.*(k==-1)+(-2).*(k==0)+(-1).*(k==1)+2.*(k==2)+(-3).*(k==3);Exercise 1.1－3f[k] kExercise1.2k=-5:0.01:10;subplot(321)stem(k,ls(k)) 实验结果：title('f[k]')subplot(322)stem(k,ls(2*k))title('f[2k]')subplot(323)stem(k,ls(-1*k))title('f[-k]')subplot(324)stem(k,ls(k+2))title('f[k+2]')subplot(325)stem(k,ls(k-2))title('f[k-2]')subplot(326)plot(k,sum(ls(-2:3)))title('Sum f[k]')3、解：程序如下：function y=tx(t)y=0.*(t>=2|t<-1)+(2-t).*(t>=1&t<2)+1.*(t>=-1&t<1); t=-5:0.01:5; 实验结果：ft1=tripuls(t-3,2,0.5);subplot(311)plot(t,ft1)title('f(t)')ft1=tripuls(-t-3,2,0.5);subplot(312)plot(t,ft1)title('f(-t)')ft1=tripuls(-2*t-2,2,0.5);subplot(313)plot(t,ft1)title('f(1-2t)')。
信号的基本运算和波形变换
信号的基本运算和波形变换一、实验目的1.掌握用matlab软件产生基本信号的方法.2.应用matlab软件实现信号的加、减、乘、反褶、移位、尺度变换及卷积运算。
二、实验原理(一)产生信号波形的方法利用Matlab软件的信号处理工具箱(Signal Processing Toolbox)中的专用函数产生信号并绘出波形。
a.产生正弦波t=0:0.01:3*pi;y=sin(2*t);plot(t,y)b.产生叠加随机噪声的正弦波t=0:0.01:3*pi;y=10*sin(2*t);s=y+randn(size(t));plot(t,s)c. 产生周期方波t=0:0.01:1;y=square(4*pi*t);plot(t,y)d. 产生周期锯齿波t=(0:0.001:2.5);y=sawtooth(2*pi*30*t);plot(t,y),axis([0 0.2 -1 1])e.产生Sinc函数x=linspace(-5,5);y=sinc(x);plot(x,y)f.产生指数函数波形x=linspace(0,1,100);y=exp(-x);plot(x,y)(二)信号的运算1.加(减)、乘运算要求二个信号序列长度相同.例t=0:0.01:2;f1=exp(-3*t);f2=0.2*sin(4*pi*t);f3=f1+f2;f4=f1.*f2;subplot(2,2,1);plot(t,f1);title('f1(t)');subplot(2,2,2);plot(t,f2);title('f2(t)');subplot(2,2,3);plot(t,f3);title('f1+f2');subplot(2,2,4);plot(t,f4);title('f1*f2');2.用matlab的符号函数实现信号的反褶、移位、尺度变换.由f(t)到f(-at+b)(a>0)步骤:b)at f(b)f(at b)f(t f(t)反褶尺度移位+-−−→−+−−→−+−−→−例:已知f(t)=sin(t)/t,试通过反褶、移位、尺度变换由f(t)的波形得到f(-2t+3) 的波形. syms t;f=sym('sin(t)/t'); %定义符号函数f(t)=sin(t)/tf1=subs(f,t,t+3); %对f 进行移位f2=subs(f1,t,2*t); %对f1进行尺度变换f3=subs(f2,t,-t); %对f2进行反褶subplot(2,2,1);ezplot(f,[-8,8]);grid on;% ezplot 是符号函数绘图命令subplot(2,2,2);ezplot(f1,[-8,8]);grid on;subplot(2,2,3);ezplot(f2,[-8,8]);grid on;subplot(2,2,4);ezplot(f3,[-8,8]);grid on;(注:也可用一条指令:subs(f,t,-2*t+3)实现f(t)到f(-2t+3)的变换)(三) 卷积运算Y=conv(x,h)实现x,h 二个序列的卷积,假定都是从n=0开始.Y 序列的长度为x,h 序列的长度之和再减1.1、二个方波信号的卷积.y1=[ones(1,20),zeros(1,20)];y2=[ones(1,10),zeros(1,20)];y=conv(y1,y2);n1=1:length(y1);n2=1:length(y2);L=length(y)subplot(3,1,1);plot(n1,y1);axis([1,L,0,2]);subplot(3,1,2);plot(n2,y2);axis([1,L,0,2]);n=1:L;subplot(3,1,3);plot(n,y);axis([1,L,0,20]);2、二个指数信号的卷积.t=0:0.01:1;y1=exp(-6*t);y2=exp(-3*t);y=conv(y1,y2);l1=length(y1)l2=length(y2)l=length(y)subplot(3,1,1);plot(t,y1);subplot(3,1,2);plot(t,y2);t1=0:0.01:2;subplot(3,1,3);plot(t1,y);三、实验内容1. 自选二个简单的信号,进行加、乘、卷积运算.2. 自选一个简单的信号进行反褶、平移、尺度变换运算.四、实验要求1.预习实验原理;2.对实验内容编写程序(M 文件),上机运行;3.绘出运算或变换后信号的波形.五、思考题1. Matlab 的仿真特点2. conv 卷积的函数实现与理论值之间的关系。
华工电信学院信号与系统实验一报告参考模板
华工电信学院信号与系统实验信号与系统实验报告（一）实验项目名称：MATLAB 编程基础及典型实例 上机实验题目：信号的时域运算及MA TLAB 实现 一、实验目的学习并掌握使用MATLAB 产生基本信号、绘制信号波形、实现信号的可视化表示，为信号分析和系统设计奠定基础。
二、实验内容1. 利用Matlab 产生下列连续信号并作图。
(1) 51),1(2)(<<---=t t u t x(2) 2000,)8.0cos()1.0cos()(<<=t t t t x ππ 2. 利用Matlab 产生下列离散序列并作图。
(1) ⎩⎨⎧≤≤-=其他,055,1][k k x , 设1515-≤<k 。
(2) )]25.0cos()25.0[sin()9.0(][k k k x k ππ+=,设2020-≤<k 。
3. 已知序列]3,2,1,0,1,2;2,3,1,0,2,1[][--=-=k k x ， ]21,0,1,1,1[][=-=k k h 。
(1) 计算离散序列的卷积和][][][k h k x k y *=，并绘出其波形。
(2) 计算离散序列的相关函数][][][n k y k x k R k xy +=∑∞-∞=，并绘出其波形。
(3) 序列相关与序列卷积有何关系？三、实验细节1. 利用Matlab 产生下列连续信号并作图。
(1) 51),1(2)(<<---=t t u t xt=-1:0.01:5;x=-2.*((t-1)>=0); plot(t,x);axis([-1,5,-2.2,0.2])-112345-2-1.5-1-0.5(2) 2000,)8.0cos()1.0cos()(<<=t t t t x ππ t=0:2:200;x=cos(0.1*pi*t).*cos(0.8*pi*t); plot(t,x);20406080100120140160180200-1-0.8-0.6-0.4-0.200.20.40.60.812. 利用Matlab 产生下列离散序列并作图。
实验一信号基本运算的MATLAB实现
实验一信号基本运算的MATLAB实现MATLAB是一种用于数值计算和数据可视化的高级编程语言和环境。
它提供了丰富的函数和工具箱来处理信号。
在MATLAB中，我们可以进行一系列信号的基本运算，包括信号的加法、乘法、平移、取反等。
下面将介绍几种常见的信号基本运算的MATLAB实现方法。
1.信号的加法：信号的加法可以使用MATLAB的"+"操作符来实现。
例如，我们有两个信号x1和x2，它们的采样点分别存储在向量x1和x2中，我们可以使用以下代码将它们相加，并将结果存储在向量y中：```matlabx1=[1,2,3];x2=[4,5,6];y=x1+x2;disp(y); % 输出结果：5 7 9```2.信号的乘法：信号的乘法可以使用MATLAB的"\*"操作符来实现。
与信号的加法类似，我们可以将要相乘的信号存储在向量中，并使用"\*"操作符进行乘法运算。
例如，两个信号x1和x2的乘积可以用以下代码实现：```matlabx1=[1,2,3];x2=[4,5,6];y=x1.*x2;disp(y); % 输出结果：4 10 18```3.信号的平移：信号的平移是将信号在时间上移动一定的步长。
在MATLAB中，我们可以使用向量索引来实现信号的平移。
例如，我们有一个信号x，要将其向右平移3个单位，可以使用以下代码实现：```matlabx=[1,2,3,4,5];shift = 3;y = [zeros(1, shift), x];disp(y); % 输出结果：0 0 0 1 2 3 4 5```在上述代码中，我们使用了`zeros`函数生成了一个长度为平移步长的零向量，并将其与信号x进行拼接。
4.信号的取反：信号的取反是将信号的每个采样点的值取相反数。
在MATLAB中，我们可以使用"-"操作符来实现信号的取反。
例如，我们有一个信号x，要将其取反，可以使用以下代码实现：```matlabx=[1,-2,3,-4,5];y=-x;disp(y); % 输出结果：-1 2 -3 4 -5```在上述代码中，我们使用了"-"操作符来实现信号的取反。
