数控机床电气控制形成性考核册作业2

合集下载

国开电大数控机床形考作业2参考答案

b.加大摩擦力，使系统能自锁
c.提高运动平稳性
d.消除轴向间隙和提高传动刚度
【答案】：消除轴向间隙和提高传动刚度
题目13.数控机床进给系统采用齿轮传动副时，为了提高传动精度应该有消隙措施，其消除的是（）。
a.齿根间隙
b.齿轮轴向间隙
c.齿侧间隙
d.齿顶间隙
【答案】：齿侧间隙
题目14.数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会（）。
d.抗振性差
【答案】：抗振性差
题目5.数控机床各个部件的热变形会影响工件的加工精度，（）是减少热变形对加工精度影响的有效措施。
a.对机床热源进行强制冷却
b.提高数控机床构件的静刚度和固有频率
c.改善数控机床结构的阻尼特性
d.消除进给传动系统中的间隙
【答案】：对机床热源进行强制冷却
题目6.数控机床在高速和重负荷条件下工作，机床（）的变形会直接或间接地引起刀具和工件之间的相对位移，从而引起工件的加工误差。
图2
a.由调速电动机直接驱动
b.以上答案都不对
c.通过带传动
d.带有变速齿轮
【答案】：由调速电动机直接驱动
题目27.在下列特点中，（）不是数控机床主传动系统具有的特点。
a.转速高、功率大
b.变速范围窄
c.主轴组件的耐磨性高
d.主轴变换迅速可靠
【答案】：变速范围窄
题目28.ATC是（），数控机床采用其后数控加工的辅助时间主要用于工件的安装和调整。
d.辅助装置
【答案】：主传动系统
题目3.数控机床（）的功用是将伺服驱动装置的运动与动力传给执行件，以实现进给切削运动。
a.主传动系统
b.基础支承件
c.辅助装置

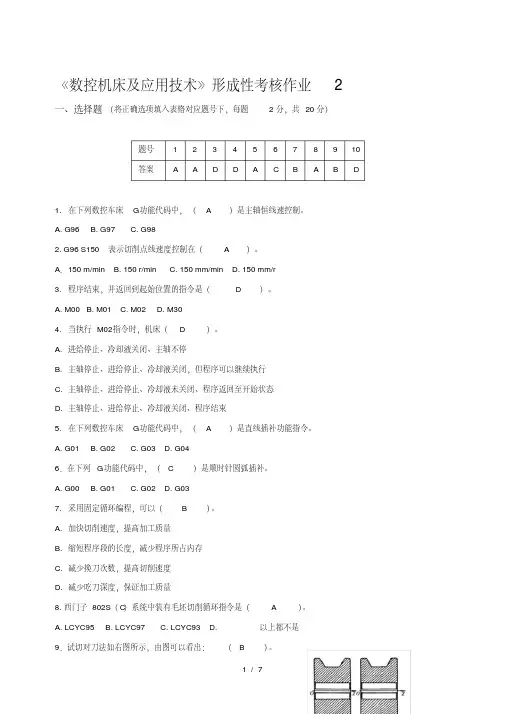

数控机床及应用技术第二次形考作业

《数控机床及应用技术》形成性考核作业 2 一、选择题（将正确选项填入表格对应题号下，每题2分，共20分）题号 1 2 3 4 5 6 7 8 9 10答案 A A D D A C B A B D1. 在下列数控车床G功能代码中，（ A ）是主轴恒线速控制。

A. G96B. G97C. G982. G96 S150 表示切削点线速度控制在（ A ）。

A．150 m/min B. 150 r/min C. 150 mm/min D. 150 mm/r3. 程序结束，并返回到起始位置的指令是（ D ）。

A. M00B. M01C. M02D. M304. 当执行M02指令时，机床（ D ）。

A. 进给停止、冷却液关闭、主轴不停B. 主轴停止、进给停止、冷却液关闭，但程序可以继续执行C. 主轴停止、进给停止、冷却液未关闭、程序返回至开始状态D. 主轴停止、进给停止、冷却液关闭、程序结束5. 在下列数控车床G功能代码中，（ A ）是直线插补功能指令。

A. G01B. G02C. G03D. G046．在下列G功能代码中，（ C ）是顺时针圆弧插补。

A. G00B. G01C. G02D. G037. 采用固定循环编程，可以（ B ）。

A. 加快切削速度，提高加工质量B. 缩短程序段的长度，减少程序所占内存C. 减少换刀次数，提高切削速度D. 减少吃刀深度，保证加工质量8.西门子802S（C）系统中装有毛坯切削循环指令是（ A ）。

A. LCYC95B. LCYC97C. LCYC93D. 以上都不是9．试切对刀法如右图所示，由图可以看出：（ B ）。

A.左图完成Z向对刀B.左图完成X向对刀，右图完成Z向对刀C.右图完成X向对刀D.左图完成Z向对刀，右图完成X向对刀10.影响数控车削加工精度的因素很多，要提高工件的加工质量，有很多措施，但（ D ）不能提高加工精度。

A. 控制刀尖中心高误差B. 正确选择车刀类型C. 减小刀尖圆弧半径对加工的影响D. 将绝对编程改变为增量编程二、填空题（每空2分，共20分）1. 采用恒线速度控制车削带锥度的外圆时，若线速度为200米/分钟，最高转速限定在1300转/分钟，正确的编程格式为（G96 S200 LIMITS=1300 ）。

国开数控机床电气控制形考作业

国开数控机床电气控制形考作业在数控机床加工中，机床电气控制作为数控机床的关键环节，起着重要的作用，因此，机床电气控制的熟练程度是衡量数控机床技术水平的重要影响因素之一。

本文旨在介绍一下全国开放教育考试（NOEC）数控机床电气控制形考作业，并结合具体实例，对数控电气控制形考内容及相关要求进行讲解和练习，以期为考生复习及熟练数控机床电气控制知识打下坚实的基础。

一、全国开放教育考试（NOEC）数控机床电气控制形考作业数控机床电气控制形考作业是由全国开放教育考试委员会安排，以检测考生在数控机床电气控制方面的知识掌握情况和技能操作能力而设置的一项考试内容。

该项目多采用实验室操作的方式进行考核，考查考生的综合能力。

要求考生具备良好的的工艺分析能力，掌握电气控制的基本原理；通过对该部分内容的学习和实际操作，考生可以更好地对操作系统、控制系统、数控系统有更深入的认识。

全国开放教育考试数控机床电气控制形考作业内容主要包括以下内容：（1）电气控制系统基础。

包括电源控制、开关控制、软启动控制、继电器控制、控制继电器、继电器控制装置等；（2）数控系统基础。

包括数控系统的基本构成、指令语言的掌握、程序的编辑、组成某一程序的程序单元、实施某一程序的能力等；（3）数控机床电气控制系统。

包括操作控制系统、机械系统、伺服系统、绝对定位系统等；（4）调试数控机床电气控制系统。

包括对数控机床电气控制系统的各部分的数据输入、程序的调试、操作、任务预置、加工方案制定及其他相关操作等。

二、实例讲解及练习（1）数控机床电气控制系统的调试数控机床的可靠性与安全性与电气控制安全系统密切相关。

因此，在数控机床调试前，必须对电气控制系统进行合理布线，并完成必要的性能调试。

数控机床电气控制系统调试过程主要包括：电气控制设备布线，编程设备配置，控制装置编程，轴系部件定位，系统调试及诊断，机床启动，停止，负载抑制调整，精度校正，运行状态监控，故障处理等。

《数控加工工艺》第2 次形成性考核册作业答案

《数控加工工艺》第2 次形成性考核册作业答案1、什么是欠定位？为什么不能采用欠定位？答：欠定位是指根据工件的加工要求，应该限制的自由度段有完全被限制的定位。

欠定位是不允许的．因为欠定位保证不了工件的加工要求。

2、什么是过定位？试分析图1 中的定位元件分别限制了哪些自由度？是否合理？如何改进？图1答：工件的一个或几个自由度被不同的定位元件重复限制的定位称为过定位。

a.不合理，锥销限制三个方向移动自由度，平面限制两个方向移动自由度，重复一个方向的移动自由度，平面应该小一些，矮一些，不与零件接触。

b．不合理，长销和大端面定位造成重复定位了两个转动自由度，应该大端面改为小端面。

c．不合理，短圆销限制两个移动自由度，V 形块限制两个移动自由度，重复自由度，应该把V 形块改为浮动的。

3、根据六点定位原理分析图2中各定位方案的定位元件所限制的自由度。

b)图2答：a.限制x、y 和z的移动自由度，z和y 的转动自由度。

b．限制x、y 和z 的移动自由度，z 和y 的转动自由度。

c．限制x、y 和z 的移动自由度，x、y和z 的转动自由度。

d．限制x、y 和z 的移动自由度，x 和y 的转动自由度。

4、粗基准和精基准选择的原则有哪些？答：粗基准的选择原则：（1）相互位置要求原则选取与加工表面相互位置精度要求较高的不加工表面作为粗基准，以保证不加工表面与加工表面的位置要求。

（2）加工余量合理分配原则对所有表面都需要加工的工件，应该根据加工余量最小的表面找正工件。

（3）重要表面原则为保证重要表面的加工余量均匀，应选择重要加工面为粗基准。

（4）不重复使用原则粗基准未经加工，表面比较粗糙且精度低，易产生定位误差，一般不应重复使用。

（5）便于工件装夹原则作为粗基准的表面，应尽量平整光滑，以便使工件定位准确、夹紧可靠。

精基准的选择原则：（1）基准重合原则直接选择加工表面的设计基准为定位基准，称为基准重合原则，可以避免由定位基准与设计基准不重合而引起的定位误差（基准不重合误差）（2）基准统一原则同一零件的多道工序尽可能选择同一个定位基准，称为基准统一原则。

数控机床电气控制形考作业汇总(最新)

数控机床电气控制形成性作业1(第1章、第2章)一、单选题1. 某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

那么这是属于（ C ）A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床2. 数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。

这部分功能一般由（ C ）实现。

A 输入/输出装置 B数控装置 C 可编程序控制器(PLC)3. （ B ）不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。

A刀开关 B低压断路器 C 组合开关4. 电流继电器与电压继电器在结构上的区别主要是( A )不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

A 线圈 B衔铁 C 触点5. 数控装置是整个数控系统的核心，按CNC装置中微处理器的个数可以分为单微处理器结构和（ C ）。

A专用型结构 B功能模块式结构 C多微处理器结构6. 热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的( B )保护。

A过压B过载 C过流7.（ B ）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A进给控制 B辅助控制 C主轴控制8. 目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变（ A ）进行调速。

A定子供电频率 B磁极对数 C定子供电电压9. （ A ）一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。

A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床二、判断题（对认为正确的题标注“√”、错题标注“×”）1.绝对式位置检测是：每个被测点的位置都从一个固定的零点算起。

数控机床电气控制》形成性考核册作业(一)(二)(三)四,答案

1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。

动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。

②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。

③按工作状态和工作情况的要求，选择按钮开关的颜色。

2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。

3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。

它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。

与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。

接近开关多为三线制。

三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。

5．.中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。

其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换和放大作用。

国家开放大学电大《数控机床》网络课形考网考作业及答案2

(精华版)最新国家开放大学电大《数控机床》网络课形考网考作业及答案100%通过考试说明：2020年秋期电大把该网络课纳入到“国开平台”进行考核，该课程共有4个形考任务，针对该门课程，本人汇总了该科所有的题，形成一个完整的标准题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

课程总成绩=形成性考核X50% +终结性考试X 50%形考任务1一、单项选择题(每小题3分，共66分)题目1数控机床指的是(),对机床的加工过程进行自动控制的一类机床。

选择一项：d.装备了NC或CNC系统的机床题目2()属于数控机床的机床本体。

选择一项：d.床身题目3()属于数控机床的反馈装置。

选择一项：d.光栅题目4()属于数控机床的辅助装置。

选择一项：b.润滑装置题目5()属于数控机床的伺服系统。

选择一项：c.伺服电机题目6()是机床实现自动加工的核心。

选择一项：题目7按照工艺用途分类，数控铳床属于（）数控机床。

选择一项：a.金属切削类题目8按照运动轨迹控制分类，加工中心属于（）o选择一项：b.轮廓控制题目9欲加工一条与X轴成60°的直线轮廓，应采用（）数控机床。

选择一项：d.轮廓控制题目10全闭环控制数控机床比开环及半闭环控制数控机床（）o选择一项：b.精度高题目11（）数控机床只有控制信息的前向通道，没有检测装置，不具有反馈环节。

结构简单、调试方便、容易维修、成本较低，但其控制精度不高。

选择一项：a.开环控制题目12数控机床使用反馈装置的作用是为了（）。

选择一项：b.提高机床的定位精度、加工精度题目13（）数控机床的反馈装置安装在数控机床终端移动部件上，其加工精度高，移动速度快，但调试和维修比较复杂，成本高。

选择一项：b.全闭环控制题目14选择一项：C.反馈单元的安装位置题目15数控机床按运动轨迹控制分为点位控制数控机床、直线控制数控机床和（）数控机床。

数控编程技术形成性作业2

形成性考核作业2一、单选题（每小题4分，共60分）1.只有当操作面板上的“选择停”按钮按下时，才能生效的M代码是（）。

（A）M00 （B）M01 （C）M02 （D）M052.下列M指令中，不能对程序进行控制的是（）。

（A）M01 （B）M02 （C）M30 （D）M083.对程序段：…；N40 G96 S200 M03；N45 G50 S1200；… 解释正确的是（）。

（A）主轴恒线速度控制，线速度为1200 m/min，且主轴正转（B）主轴恒转速控制，以线速度1200 mm/min、转速200 r/min正转（C）主轴恒线速度控制，以线速度200 m/min正转，最高主轴转速限制为1200 r/min （D）主轴恒线速度控制，以线速度200 mm/r正转，最高主轴转速限制为1200 r/min4.若主轴采用v = 215 m/min恒线速度控制，最高主轴转速小于1300r/min，正确的编程语句是（）。

（A）G96 S215 M03；G50 S1300；（B）G96 S215 M04；G97 S1300；（C）G96 S215 M03；G54 S1300；（D）G97 S215 M03；G96 S1300；5.在FANUC数控系统中，程序段G04 X3.0 表示的含义是（）。

（A）沿X坐标轴方向移动3mm （B）主轴暂停3 s（C）主轴暂停3ms （D）进给轴暂停3s6.采用半径编程方法编写圆弧插补程序时，当其圆弧所对圆心角（）180°时，该半径R取负值。

（A）大于（B）小于（C）小于或等于（D）大于或等于7.刀具在X、Y平面从点（50，100）快速移动到（50，60），下列用增量坐标表示正确的语句是（）。

（A）G91 G00 X50.0 Y160.0（B）G91 G00 X－40.0 Y0（C）G00 V0 W－40.0（D）G00 U0 V－40.08.在卧式车床中，刀具的运动平面为XZ平面，若用向量表示圆弧插补时的圆心坐标，应采用的向量是（）。

开专数控机床电气控制形成性考核册作业1 2 3

数控机床电气控制形考作业1一、单项选择题1.某数控机床的数控装置只要求能够精确地从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

那么这是属于（ C ）。

A. 直线控制的数控机床B. 轮廓控制的数控机床C.点位控制的数控机床2.数控机床除了位置控制功能外，还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。

这部分功能一般由（ C ）实现。

A.输入／输出装置B.数控装置C.可编程序控制器（ＰＬＣ）3.（ B ）不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动断开电路，有效地保护串接在它后面的电气设备。

A.刀开关B.低压断路器C.组合开关4.电流继电器与电压继电器在结构上的区别主要是（ A ）不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

A.线圈B.衔铁C.触点5.数控装置是整个数控系统的核心，按CNC 装置中微处理器的个数可以分为单微处理器结构和（ C ）。

A.专用型结构B.功能模块式结构C.多微处理器结构6.热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的（ B ）保护。

A.过压B.过载C.过流7.（ B ）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A.进给控制B.辅助控制C.主轴控制8.目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过（ A ）进行调速。

A.定子供电频率B.磁极对数C.定子供电电压9.（ A ）一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对于对运动的速度也要进行控制。

A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床二、判断题（对认为正确的题标注“√”, 错题标注“×”）1. 绝对式位置检测是：每个被测的位置都从一个固定的零点算起。

国开作业数控机床故障诊断与维修-形成性考核二（10分）22参考（含答案）

题目：CNC系统中的PLC是( )。

选项A：显示器
选项B：环形分配器
选项C：多微处理器
选项D：可编程序逻辑控制器
答案：可编程序逻辑控制器
题目：数控机床加工调试中遇到问题想停机应先停止（）。

选项A：冷却液
选项B：辅助运动
选项C：进给运动
选项D：主运动
答案：进给运动
题目：数控机床的精度检测指标中，以下不属于静态指标的是( )。

选项A：机床滑板定位精度
选项B：测量精度
选项C：机床定位精度
选项D：轮廓跟随精度
答案：轮廓跟随精度
题目：数控系统的报警大体可以分为操作报警、程序错误报警、驱动报警及系统错误报警，某个程序在运行过程中出现“圆弧端点错误”，这属于（）。

选项A：驱动报警
选项B：操作报警
选项C：程序错误报警
选项D：系统错误报警
答案：程序错误报警
题目：脉冲当量是数控机床数控轴的位移量最小设定单位，脉冲当量的取值越小，插补精度（）。

选项A：不受影响
选项B：越高
选项C：与其无关
选项D：越低
答案：越高
题目：数控机床是在（）诞生的。

选项A：英国
选项B：日本
选项C：德国
选项D：美国
答案：美国。

数控机床电气控制形成性考核册作业

数控机床电气控制作业2一、单项选择题1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（ B ）A．电气原理图 B.电器元件布置图 C.电气安装接线图2. 数控机床的进给运动是由（ A ）完成的。

A.进给伺服系统B.位置检测系统C.可编程序控制器3.（ B ）是数控系统的核心A.进给伺服系统B.数控装置C.可编程序控制器4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。

数控装置的软件由（ B ）组成。

A.控制软件B.管理软件和控制软件两部分C.管理软件5.（ A ）用来检测工作台的实际位移或丝杠的实际转角。

A. 位置检测装置B.进给伺服系C.数控装置6.（ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

A.自动空气开关B.接触器C.电流继电器7. （ B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。

A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些（ C ）的有害的电气瞬变现象。

A.可预见B.确定C. 不确定9.（ A ）是数控机床安装中一项关键的抗干扰技术措施。

电网的许多干扰都是通过这条途径对机床起作用的。

A.接地B.电动机C.检测元件二、判断题（正确的题标注“√”，错误标注“×”）1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KW）的电动机。

（√）2.开环伺服系统即为无位置反馈的系统，其驱动元件主要是步进电动机。

（√）3. 继电器的输入信号是能是电流、电压等电学量。

（×）4.热继电器的作用是对电路进行短路保护。

（×）5.以交流伺服电机为驱动单元的数控系统称为闭环数控系统。

（×）三、简答题1、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。

数控机床形考作业(二) 题与答案

数控机床形考作业（二）题与答案一、单项选择题（每小题2分，共66分）1.（D）是整台数控机床的基础和框架，支承机床的各主要部件，并使它们在静止或运动中保持相对正确的位置。

单选题 (2 分) 2分A.主传动系统B.进给传动系统C.辅助装置D.基础支承件2.数控机床（A）的功用是将驱动装置的运动及动力传给执行件，以实现主切削运动。

单选题 (2 分) 2分A.主传动系统B.进给传动系统C.辅助装置D.基础支承件3.数控机床（B）的功用是将伺服驱动装置的运动与动力传给执行件，以实现进给切削运动。

单选题 (2 分) 2分A.主传动系统B.进给传动系统C.辅助装置D.基础支承件4.（D）不是数控机床机械结构的主要特点。

单选题 (2 分) 2分A.高效化装置、高人性化操作B.良好的热稳定性C.高的灵敏度D.抗振性差5.数控机床各个部件的热变形会影响工件的加工精度，（A）是减少热变形对加工精度影响的有效措施。

单选题 (2 分) 2分A.对机床热源进行强制冷却B.提高数控机床构件的静刚度和固有频率C.消除进给传动系统中的间隙D.改善数控机床结构的阻尼特性6.数控机床在高速和重负荷条件下工作，机床（A）的变形会直接或间接地引起刀具和工件之间的相对位移，从而引起工件的加工误差。

单选题 (2 分) 2分A.基础支承件B.电机C.数控装置D.检测元件7.数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了（A ）。

单选题 (2 分) 2分A.低速时无爬行现象B.提高系统刚度C.提高阻尼比D.减少热变形8.（D）不是数控机床进给运动的机械结构特点。

单选题 (2 分) 2分A.运动件间的摩擦阻力小B.消除传动系统中的间隙C.传动系统的精度和刚度高D.增大运动惯性，具有适当的阻尼9.滚珠丝杆的传动效率比普通滑动丝杆的传动效率（C）。

单选题 (2 分) 2分A.低B.相等C.高D.以上答案都不对10.在下列特点中，（C）不是滚珠丝杠螺母副的特点。

机床电气与数字控制作业二

机床电气与数字控制作业二1. 引言本文档是机床电气与数字控制作业二的报告，主要介绍了数字控制系统的基本概念和功能。

数字控制系统是现代机床电气控制的核心部分，通过编程控制机床的运动和加工过程。

本文将从数字控制系统的原理、结构和应用等方面进行分析和讨论。

2. 数字控制系统的概述2.1 数字控制系统的定义数字控制系统（Numerical Control System）是一种利用数字信号来控制机床运动和加工过程的自动化系统。

它是将数学模型和控制理论相结合的产物，通过输入程序和指令，实现对机床的精确控制，达到预定的加工目标。

2.2 数字控制系统的基本组成数字控制系统由主机、输入设备、输出设备和执行机构等组成。

主机是控制系统的核心，负责处理程序和指令，控制机床的运动。

输入设备主要用于输入加工程序和相关参数，包括键盘、磁盘、U盘等。

输出设备用于显示加工结果和系统状态，如数显仪表、液晶屏等。

执行机构负责接受控制信号，驱动机床完成加工过程。

2.3 数字控制系统的基本原理数字控制系统的基本原理是数控机床根据输入的加工程序和参数，将指令传递给执行机构，控制机床的运动。

其中，加工程序是由一系列指令组成的，每个指令包括运动指令和补偿指令。

运动指令用于控制机床的运动轴，包括直线插补和圆弧插补。

补偿指令用于校正加工误差，保证加工精度。

3. 数字控制系统的结构与功能3.1 数字控制系统的结构数字控制系统的结构可以分为硬件结构和软件结构两部分。

3.1.1 硬件结构数字控制系统的硬件结构包括主机、I/O接口、执行机构和传感器等。

主机是控制系统的核心，负责处理程序和指令。

I/O接口用于与外部设备进行数据交换。

执行机构负责接受控制信号，驱动机床完成加工。

传感器用于检测机床的工作状态和参数。

3.1.2 软件结构数字控制系统的软件结构包括系统软件和应用软件两部分。

系统软件是控制系统的核心软件，负责处理加工程序和指令。

应用软件根据加工要求编制加工程序，并通过系统软件与机床进行通信。
