实验四组合逻辑电路分析
实验四组合逻辑电路分析一、实验目的1．掌握组合逻辑电路的分析方法2．熟悉比较器、全加器、译码器、数据选择器的逻辑功能。
二、实验器材1．数字逻辑实验箱2．双踪示波器3．74LS00(1片)、74LS04(1片)、74LS153(1片)、74LS139(1片)三、预习要求1．复习比较器、译码器、数据选择器工作原理及逻辑功能。
四、实验原理组合逻辑电路是数字电路的两大类型之一。
该电路在逻辑功能上的特点是：电路在任何时刻的输出仅取决于该时刻的输入信号，而与电路原来的输入输出状态没有任何关系。
在电路结构上，基本是由逻辑门组成，常见的典型电路有编码器、译码器、数据选择器、比较器、全加器等。
组合逻辑电路的分析，就是找出给定逻辑电路输出和输入之间的关系，从而了解其逻辑功能。
一般分析方法如下：1．根据逻辑图，从输入逐级推导出输出端的逻辑函数式。
2．进行化简。
3．列真值表，概括出给定逻辑电路的逻辑功能。
五、实验内容1．分析下图所示各逻辑电路，①写出逻辑函数式，②布线测试，作出真值表，③说明其逻辑功能。
提示：实际测试时，各电路的输入端接“逻辑电平信号源”(K0～K7)，输出端接“逻辑状态显示器”(L0～L11)。
改变输入状态、观察输出状态的变化，填入相应表格中。
比较器真值表上图的逻辑函数式：Y1＝Y2＝Y3＝Y1实现的逻辑功能：Y2实现的逻辑功能：Y3实现的逻辑功能：2．74LS139是2∶4线译码器，其逻辑电路图下图所示：(1)分析其逻辑电路，写出输出函数式：(2)在实验箱上测试其逻辑功能并记录于下表中。
(3)将74LS139中的两个2∶4线译码器接成一个3∶8线译码器并测试。
(实验前画好电路图)3．测试用与非门组成的四选一数据选择器：如下图所示是四选一数据选择器的逻辑符号和逻辑电路，它有四个数据输入端C0、C1、C2、C3，两个数据控制端B、A，一个使能端G，一个输出端Y；在控制端上加适当的信号，即可从4个输入的数据中将所需的一个数据信号选择出来并送到输出端。
电工电子技术教案09模块九数字电路(1)
电工电子技术教案09模块九数字电路一、教学内容本节课我们将学习《电工电子技术》教材的第九模块——数字电路。
具体内容包括：1. 数字电路的基本概念与分类；2. 逻辑门电路的工作原理与功能；3. 常用集成逻辑门电路的分析与应用；4. 数字电路的逻辑函数及其化简。
二、教学目标1. 理解数字电路的基本概念，掌握各类数字电路的特点及用途；2. 学会分析逻辑门电路的工作原理，并能正确运用逻辑门电路进行简单逻辑功能的实现；3. 掌握常用集成逻辑门电路的识别与使用，具备一定的数字电路故障排查能力。
三、教学难点与重点教学难点：逻辑函数的化简与应用。
教学重点：逻辑门电路的工作原理与功能，常用集成逻辑门电路的分析与应用。
四、教具与学具准备1. 教具：多媒体课件、示波器、逻辑门电路实验板；2. 学具：电工电子实验箱、万用表、逻辑笔。
五、教学过程1. 导入：通过展示实际生活中的数字电路应用实例，引导学生思考数字电路的奥秘，激发学习兴趣；2. 知识讲解：（1）介绍数字电路的基本概念与分类；（2）讲解逻辑门电路的工作原理与功能；（3）分析常用集成逻辑门电路的原理与应用；（4）阐述数字电路的逻辑函数及其化简方法；3. 实践操作：（1）使用逻辑门电路实验板，进行基本逻辑门电路的搭建与测试；（2）运用电工电子实验箱，分析常用集成逻辑门电路的功能与应用；4. 例题讲解：针对本节课的重点与难点，结合实际应用，进行典型例题的讲解；5. 随堂练习：布置相关练习题，巩固所学知识，检查学习效果；六、板书设计1. 数字电路基本概念与分类；2. 逻辑门电路工作原理与功能；3. 常用集成逻辑门电路分析与应用；4. 数字电路逻辑函数及其化简。
七、作业设计1. 作业题目：（1）简述数字电路的基本概念及其分类；2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解与实践操作相结合，使学生掌握了数字电路的基本概念、逻辑门电路的工作原理与应用。
但在教学过程中，要注意关注学生的学习反馈，及时调整教学方法，提高教学效果；2. 拓展延伸：鼓励学生在课后查阅相关资料，了解数字电路在现代科技领域的应用，培养学生的科技创新意识。
数字电路实验报告4
一、实验内容利用EDA工具Quartus-ll的原理图输入法，验证D触发器的功能，用触发器设计并实现4位二进制计数器电路，设计并实现4位二进制自循环寄存器电路，仿真验证电路功能。
二、实验目的熟悉用QuartusII原理图输入法进行电路设计和仿真，掌握QuartusII图形模块单元的生成与调用。
学会根据时序电路图分析电路的功能，并会自主实现时序逻辑电路的功能设计与仿真。
三、实验设备EDA工具 Quartus-ll四、实验方法与手段（一）D触发器触发器是一种具有两种稳态的用于储存的组件，可记录二进制数字信号“1”和“0”。
D触发器有一个输入、一个输出和一个时脉输入，当时脉由0转为1时，输出的值会和输入的值相等。
此类触发器可用于防止因为噪声所带来的错误，以及通过管线增加处理资料的数量。
其真值表如下：在Quartus-ll原理图输入法导入D触发器，设置输入输出，编译后进行波形仿真，仿真后导出波形。
（二）同步4位二进制加计数器电路4位二进制同步计数器是由四个触发器组成的M＝2的4位二进制同步计数器。
计数脉冲N同时接于各位触发器的时钟脉冲输入CP端，当计数脉冲到来时，各触发器同时被触发，触发器状态由前级的现态决定后级的次态，各触发器的翻转与时钟脉冲同步。
同步计数器的工作速度较快，工作频率也较高。
从而得到其状态转移表为：根据功能表画出卡诺图，从而得到时序逻辑门电路设计图，设置输入输出，编译后进行波形仿真，将清零端先置0后置1，仿真后导出波形。
（三）4位循环移位寄存器电路移位寄存器是一种在若干相同时间脉冲下工作的以触发器级联为基础的器件，每个触发器的输出接在触发器链的下一级触发器的“数据”输入端，使得电路在每个时间脉冲内依次向左或右移动一个比特，在输出端进行输出。
从而得到4位循环移位寄存器的状态转移表为：从而得到逻辑门电路设计图，设置输入输出，设置输入输出，编译后进行波形仿真，将清零端先置0后置1，仿真后导出波形。

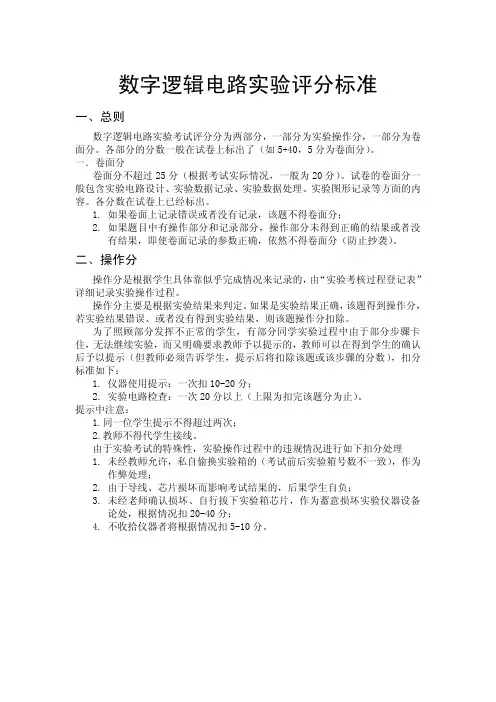

（4）--《数字逻辑电路实验》评分标准及参考答案
