PLC原理及应用一(Lv)
简述plc的基本工作原理及应用
简述PLC的基本工作原理及应用1. PLC的基本工作原理PLC（可编程逻辑控制器，Programmable Logic Controller）是一种用于自动化控制的电子设备，常用于工业控制系统中。
PLC的基本工作原理如下：1.输入信号采集：PLC通过输入模块采集外部信号，例如开关量输入、模拟量输入等。
2.信号处理：PLC将采集到的输入信号进行逻辑判断和处理，包括计数、计时、比较等操作。
3.控制逻辑：根据事先设定的控制程序和逻辑关系，PLC根据输入信号的状态执行相应的控制操作。
例如，根据传感器信号控制电机的开关状态。
4.输出控制：PLC通过输出模块控制外部执行机构的动作，例如电机、继电器等。
输出信号可以是开关量输出、模拟量输出等。
5.可编程：PLC的控制程序可以根据需要进行编写和修改，方便适应不同的自动化控制需求。
2. PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，下面列举几个主要的应用领域：2.1 工业生产自动化PLC在工业生产自动化中的应用非常广泛。
它可以控制和监测生产线上的各个设备，实现自动化生产过程。
例如，在汽车制造工厂中，PLC可以控制机器人的动作，完成车身焊接、喷涂等工序。
2.2 智能建筑控制PLC可以实现智能建筑的自动化控制，包括照明、空调、安防等系统的集成控制。
通过PLC的编程，可以实现对建筑设备的自动调节和监测，提高能源利用效率和舒适度。
2.3 交通信号控制PLC在交通信号控制系统中起着至关重要的作用。
它可以根据道路流量和信号灯状态实时调整信号灯的切换，提高交通效率和安全性。
2.4 污水处理PLC在污水处理中的应用也非常常见。
它可以监测和控制处理设备的运行状态，调节污水处理的参数，确保污水处理过程的稳定运行和高效处理。
2.5 自动化仓储与物流PLC在仓储和物流系统中用于自动化控制和管理。
它可以控制货物输送设备的运行，管理货物的存储和出库，提高仓储和物流的效率。
3. 总结PLC作为一种可编程的逻辑控制器，基于输入信号的采集、处理和输出控制实现自动化控制操作。

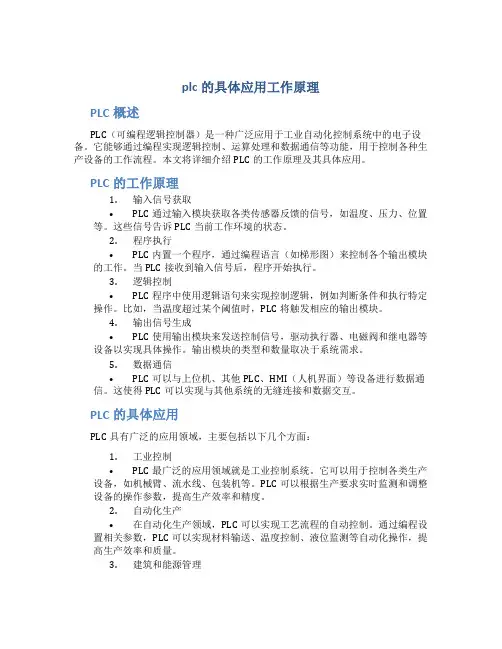

plc的具体应用工作原理
plc的具体应用工作原理PLC概述PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制系统中的电子设备。
它能够通过编程实现逻辑控制、运算处理和数据通信等功能，用于控制各种生产设备的工作流程。
本文将详细介绍PLC的工作原理及其具体应用。
PLC的工作原理1.输入信号获取•PLC通过输入模块获取各类传感器反馈的信号，如温度、压力、位置等。
这些信号告诉PLC当前工作环境的状态。
2.程序执行•PLC内置一个程序，通过编程语言（如梯形图）来控制各个输出模块的工作。
当PLC接收到输入信号后，程序开始执行。
3.逻辑控制•PLC程序中使用逻辑语句来实现控制逻辑，例如判断条件和执行特定操作。
比如，当温度超过某个阈值时，PLC将触发相应的输出模块。
4.输出信号生成•PLC使用输出模块来发送控制信号，驱动执行器、电磁阀和继电器等设备以实现具体操作。
输出模块的类型和数量取决于系统需求。
5.数据通信•PLC可以与上位机、其他PLC、HMI（人机界面）等设备进行数据通信。
这使得PLC可以实现与其他系统的无缝连接和数据交互。
PLC的具体应用PLC具有广泛的应用领域，主要包括以下几个方面：1.工业控制•PLC最广泛的应用领域就是工业控制系统。
它可以用于控制各类生产设备，如机械臂、流水线、包装机等。
PLC可以根据生产要求实时监测和调整设备的操作参数，提高生产效率和精度。
2.自动化生产•在自动化生产领域，PLC可以实现工艺流程的自动控制。
通过编程设置相关参数，PLC可以实现材料输送、温度控制、液位监测等自动化操作，提高生产效率和质量。
3.建筑和能源管理•PLC可以用于建筑和能源管理系统中，控制和监测灯光、空调、电梯等设备的运行。
通过自动调节设备工作状态和使用能源的方式，PLC可以实现能耗的优化和节约，提高整体的能源利用效率。
4.交通系统•在交通系统中，PLC可以用于控制和监测交通信号灯、电子收费系统、高速公路监控等。
通过实时监测交通流量和调整信号灯的运行策略，PLC可以提高交通系统的安全性和通行效率。
plc原理与应用
PLC的工作原理：PLC通电→内部处理→通信处理→自诊断→输入采样→用户程序执行→输出刷新PLC采用周期循环扫描的方式，集中输入集中输出。
优点是：可靠性高、抗干扰能力强。
缺点是：响应速度慢、响应滞后。
PLC会采用WDT（看门狗）来监视扫描是否超过预定时间。
内部自处理：包括硬件初始化、I/O模块配置检查、停电保护范围设定等等。
在自诊断测试阶段，CPU检测PLC各模块的状态，若出现异常立即进行诊断和处理，同时给出故障信号，点亮CPU面板上的LED指示灯。
当出现致命错误时，CPU被强制为STOP方式，停止执行程序。
CPU的自诊断测试将有助于及时发现或提前预报系统的故障，提高系统的可靠性。
通信处理阶段：PLC和自身带有CPU的智能模块以及其他外部设备进行通信，完成数据的收发，响应编程器的命令，更新编程器显示的内容，更新时钟以及特殊寄存器的内容。
在通信处理阶段，CPU检查有无通信任务，如果有则调用相应进程，完成与其他设备（例如，带微处理器的智能模块、远程I/O接口、编程器、HMI装置等）的通信处理，并对通信数据做相应处理。
（自诊断→输入采样→用户程序执行→输出刷新→）为一个扫描周期输入采样阶段：扫描所有的输入端子并且将其的状态（0/1）存放到输入寄存器（PII）中。
然后关闭输入通道，进行下一步程序。
这种方式可靠性高，但是会有一定的时间延迟，在大型的项目中，由于时间的关系，可能会采取定期输入取样、直接输入取样、中断输入取样、智能I/O接口模块取样，用来提高速度。
用户程序执行阶段：此阶段中，数据从输入寄存器（PIQ）和内部元件寄存器（内部继电器、计数器、计时器）中，将有关元件的状态和数据取出，按照程序中的逻辑运算和算术运算，将结果写到输出映像寄存器和相关存储器中。
所以，在PLC内部，内部元件寄存器的状态是一直在改变的。
输出处理阶段：程序执行完成后，把内部元件寄存器中的所有输出继电器状态在输出阶段一次性转存到输出锁存器中，经过隔离、驱动功率放大电路输送到输出端，并且外部PLC接线驱动实际负载。
PLC原理及应用
PLC的应用领域
制造业
PLC广泛应用于自动化生产线和工厂中，以提高生 产效率和质量。
能源领域
PLC用于监测和控制能源设备，如发电厂 用。
建筑自动化
PLC用于控制楼宇设备，如照明、空调和安全系统。
PLC的优点和特点
1 可靠性
2 灵活性
PLC具有高度可靠性和稳定性，适用于各种恶 劣的工业环境。
PLC原理及应用
本演讲将介绍PLC（可编程逻辑控制器）的原理和应用。我们将探讨其工作原 理、应用领域、优点和特点，以及可能面临的挑战和限制。最后，我们还将 展望PLC未来的发展趋势。
PLC的定义和概述
1 什么是PLC？
2 PLC的作用
3 PLC的基本组成
可编程逻辑控制器（PLC） 是一种用于自动化控制的 计算机硬件设备。
数据安全
PLC与互联网和网络连接，存 在数据安全和隐私保护的风 险。
PLC的未来发展趋势
1.
人工智能应用
2.
云计算和大数据
3.
物联网集成
结论和总结
PLC是现代自动化控制领域不可或缺的技术，它在各个行业发挥着重要作用。 了解PLC的原理、应用和挑战对于想要深入研究和应用该技术的人来说至关重 要。
PLC用于监测输入信号， 根据预设的逻辑进行处理， 并通过输出信号控制机械 或电子设备。
PLC包括中央处理器、内 存、输入/输出模块和通信 接口。
PLC的工作原理
输入
PLC接收来自传感器和其他设备 的输入信号。
处理
PLC根据预设的逻辑和程序对输 入信号进行处理和决策。
输出
PLC发送输出信号以控制执行器 和其他设备。
PLC可以根据需要进行编程和配置，以适应不 同的应用要求。
PLC原理与应用一(Lv)
•
PLC出现后受到普遍重视，应用发展十
分迅速。它有一系列受用户欢迎的特点。主要
是：
•
1、可靠性高;
6、体积小、重量轻、功耗低； 三、分类
1、按结构形式：整体式、模块式 2、按I/O点数和存储容量：小型（256点、8K步）、 中型（ 20 48点、32K步）、大型（2048点以上、32K步以上） 四、应用 1、开关量逻辑控制 2、定时、计数控制 3、闭环过程控制 4、监控 5、数字通信和联网控制
和数据，并将它们存入I/O映像区中相应的存储单元内。 （2）程序执行阶段：CPU按自上而下、自左而右顺序扫描用
户程序，逐句执行各条指令。
（3）输出刷新阶段：所有程序执行完毕后，CPU将所有需输 出的数据一次性输出以驱动外部负载。
3、输入输出响应时序图
M100
电路
Y6
X0
M100
采样 执行输出采样执行输出采样 执行输出 第一周期 第二周期 第三周期
KM Y0
2、顺序功能图（状态转移图）
3、逻辑图编程语言 4、高级编程语言
谢谢！
编程语言
1、梯形图与语句表
LD ANI AND OUT LD OR AND ANI OUT ORI OUT END
X001 X002 X003 Y000 X004 Y001 Y000 X005 Y001 Y001 Y002
语句表
编程语言
继电器控制线路与梯形图的联系与区别
SB1
KM
SB1
X0
X1
Y0
连接部件。是现场信号进入PLC的桥梁。 （１）开关量输入
１）直流输入 ２）交流输入 2、输出部件 输出部件也是PLC与现场设备之间的连接部件，其功能是 控制现场设备进行工作。 （１）继电器输出方式 （ 2 ）晶体管输出方式 （ 3 ）可控硅输出方式 三种方式的使用场合分别为交直流、直流、交流
简述plc的工作原理及应用领域
简述PLC的工作原理及应用领域1. PLC的工作原理PLC（可编程控制器）是一种特殊的计算机设备，用于自动化控制系统中的逻辑运算、序列控制、数据处理和设备监控等任务。
PLC基于数字电子技术，使用可编程的存储器存储指令集，通过输入/输出模块与外部设备进行交互。
其工作原理可以归纳如下：1.输入模块接收外部信号：PLC通过输入模块接收传感器、开关等外部设备的信号。
这些信号可以是数字信号（如开关状态）、模拟信号（如温度值）或特殊信号（如编码器输出）。
2.处理器执行程序：PLC的处理器读取并执行存储在其存储器中的程序。
程序由用户编写，并根据控制需求定义逻辑运算、数值处理和设备操作等任务。
3.输出模块操控外部设备：根据程序的执行结果，PLC通过输出模块控制执行器、继电器、电机等外部设备。
输出模块可以产生数字信号（如开关状态）、模拟信号（如电压值）或特殊信号（如PWM信号）。
2. PLC的应用领域PLC作为一种强大的自动化控制设备，在许多领域都有广泛的应用。
以下是几个常见的应用领域：2.1 工业控制PLC在工业控制领域中被广泛使用，可以用于控制和监测各种生产过程。
其在工业控制中的应用包括但不限于以下方面：•自动化生产线控制：PLC可以控制和协调生产线上的各种设备，如机器人、传送带、气动元件等，实现生产过程的自动化。
•机械加工控制：PLC可以控制机床的行进、工作台的移动、刀具的转动等参数，实现精确的机械加工。
•过程控制：PLC可以对化工厂、发电厂等工艺过程进行控制和监测，保证生产过程的稳定性和安全性。
2.2 建筑自动化PLC在建筑自动化领域中也有广泛的应用。
它可以控制和管理建筑内部的各种设备和系统，提高建筑的舒适性、安全性和能源效益。
•照明控制：PLC可以根据周围环境和人员需求自动控制灯光的开关和亮度，实现节能和舒适性。
•空调控制：PLC可以根据室内温度、湿度和其他参数控制空调系统的运行，提供舒适的室内环境。
•安防监控：PLC可以与安防设备集成，如摄像头、门禁系统等，实现楼宇安全监控和访问控制。
plc控制器的原理及应用
PLC控制器的原理及应用1. 什么是PLC控制器？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门设计用于自动化控制系统的数字计算机。
它采用可编程的存储器，用于存储指令，执行各种逻辑运算、顺序控制、定时和计数等操作，用于控制各种工业过程。
2. PLC控制器的工作原理PLC控制器的工作原理可以总结为以下几个步骤：2.1 输入信号采集PLC控制器通过数字量输入模块和模拟量输入模块，采集来自各种传感器和控制元件的输入信号。
这些输入信号可以是开关信号、传感器信号、按钮信号等。
2.2 程序执行PLC控制器根据预先编写的程序进行逻辑运算、顺序控制等操作。
程序可以采用Ladder Diagram（梯形图）或者其他编程语言进行编写，用于实现各种控制逻辑。
2.3 输出信号控制PLC控制器根据程序的运行结果，控制数字量输出模块和模拟量输出模块，输出相应的信号。
这些输出信号可以控制各种执行元件，如执行器、继电器、电机等。
2.4 监控与通信PLC控制器通常具有监控和通信功能。
通过监控功能，可以实时监测输入输出信号、程序运行状态等；通过通信功能，可以与上位机、其他PLC控制器等进行数据交换和远程控制。
3. PLC控制器的应用领域PLC控制器广泛应用于各种自动化控制系统中，涉及的领域包括但不限于以下几个方面：•工业生产：PLC控制器被广泛应用于工业自动化领域，用于控制生产线、机器人、输送系统等。
•建筑控制：PLC控制器可用于控制建筑物中的灯光、空调、安防系统等，提高能源利用效率和建筑物智能化程度。
•汽车工业：PLC控制器在汽车生产线中发挥重要作用，用于控制整个生产过程，提高生产效率和产品质量。
•电力系统：PLC控制器可用于控制电力系统中的开关、变压器、发电机等，实现电力系统的可靠稳定运行。
•医疗仪器：PLC控制器可以应用于各种医疗仪器，如医用成像设备、手术机器人等，提高医疗技术水平和治疗效果。
简述plc的运行原理及应用
简述PLC的运行原理及应用1. 运行原理PLC（可编程逻辑控制器）是一种专用的数字计算机，用于自动控制机械、电子等领域的生产过程。
它由CPU、输入/输出模块、存储器和通信接口组成。
PLC的运行原理如下：•输入信号采集：PLC通过输入模块采集来自传感器、按钮、开关等外部设备的数字或模拟信号。
这些信号经过处理后传递给PLC的内部。
•逻辑运算：PLC内部的CPU对输入信号进行逻辑运算、比较和计算，根据预设的程序和规则，判断需要采取的控制操作。
•输出信号控制：经过逻辑运算后，PLC通过输出模块向执行机构如电动机、气缸等发送控制信号，进一步实现对机械或电子设备的控制。
2. 应用领域PLC在各个领域都有广泛的应用，包括但不限于以下几个方面：2.1 工业自动化工业自动化是PLC应用最广泛的领域之一。
PLC可以用于控制工业生产线的各个环节，如流水线上的输送带、机械手臂和传感器等。
通过编写PLC程序，可以实现生产线的自动化控制，提高生产效率和质量。
PLC在工业自动化中的应用包括：•自动化输送系统：通过PLC的控制，实现物料在生产线上的运输和分配。
•机床控制：PLC可以控制机床的运行状态、刀具换填、刀具磨损检测等。
•柔性生产线：通过PLC的编程，实现生产线上设备的灵活配置和互换。
2.2 环境控制PLC可以用于各种环境控制系统的自动化控制，如：•空调控制系统：PLC可以根据室内外温度、湿度等参数，实现自动调节空调的开关和温度。
•照明控制系统：通过PLC可以实现自动调节照明的开关、亮度和颜色。
•能源管理系统：PLC可以实现对电力、水、气等能源的测量、监控和控制。
2.3 交通系统PLC在交通系统中的应用包括：•交通信号灯控制：PLC可以通过感应器对交通流量进行监测，并根据需求调整信号灯的状态和时长。
•过马路系统：PLC可以自动控制斑马线或地下通道的红绿灯，确保行人安全过马路。
2.4 建筑自动化建筑自动化是指通过PLC实现建筑物内各种设备的联动控制，包括：•照明控制：通过PLC可以实现自动调节照明的开关、亮度和颜色，提高能源利用效率。
可编程控制器原理及其应用
可编程控制器原理及其应用可编程控制器（PLC）是一种广泛应用于工业自动化领域的控制设备，它的主要作用是根据预先设定的程序，通过对输入信号的检测和处理，控制输出信号以实现各种设备的自动控制。
可编程控制器的原理及其应用可以从以下几个方面来详细介绍。
一、可编程控制器的原理：1.输入模块：用于采集外部输入信号，如开关量信号、模拟量信号等，通过输入模块将这些信号传送到中央处理器。
2.中央处理器（CPU）：是可编程控制器的核心部分，负责执行控制程序。
中央处理器包含运算器、控制器和存储器。
运算器用于执行各种运算操作，控制器用于执行各种控制操作，存储器用于存放程序和数据。
3.输出模块：用于控制外部输出设备，如继电器、电磁阀等。
中央处理器处理完输入信号后，通过输出模块将控制信号发送到外部设备。
二、可编程控制器的应用：1.自动化生产线控制：可编程控制器可以对生产线上的设备进行自动控制，根据生产需求灵活调整生产线的运行状态，提高生产效率和质量。
2.机器人控制：可编程控制器可以实现对工业机器人的运动控制、路径规划和任务调度，使机器人能够完成各种复杂的操作任务，如焊接、装配等。
3.工艺过程控制：可编程控制器可以对工艺过程中的参数进行实时监测和调节，保持过程在设定的控制范围内，提高产品的一致性和稳定性。
4.智能建筑系统：可编程控制器可以通过对温度、湿度、光线等信号的检测和处理，对建筑内的照明、空调、安防等设备进行自动控制，提高建筑的能源利用效率和舒适性。
5.交通信号控制：可编程控制器可以实现对交通信号灯的定时控制，根据交通流量的变化调整信号灯的切换时间，提高交通流畅度和安全性。
三、可编程控制器的优点：与传统的继电器控制系统相比，可编程控制器具有以下优点：1.灵活性：可编程控制器的控制程序可以随时修改和调整，适应生产需求的变化。
2.可靠性：可编程控制器具有较高的可靠性和稳定性，可以长时间稳定地工作。
3.高效性：可编程控制器的反应速度快，能够实现实时控制，提高生产效率。
简述plc的控制原理及其应用
简述PLC的控制原理及其应用1. PLC的控制原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制系统的可编程控制器。
它采用了存储程序控制的方式对工业生产过程进行控制和监控。
PLC的控制原理可以大致分为以下几个步骤：1.1 信号输入PLC通过输入模块接收外部传感器或信号装置的信号，包括开关状态、模拟量、计数器脉冲等。
1.2 信号处理PLC对输入信号进行滤波、增益调整等处理，确保信号的准确性和稳定性。
1.3 程序执行PLC根据预先编写好的程序，对输入信号进行逻辑运算、比较判断等操作，生成相应的控制信号。
1.4 信号输出PLC通过输出模块将控制信号传递给执行器，包括驱动电机、电磁阀、继电器等，实现对工业设备的控制。
1.5 反馈监控PLC还可以接收执行器反馈的信号，进行监控和状态检测，以确保控制系统的稳定性和安全性。
2. PLC的应用PLC的应用非常广泛，涵盖了工业生产的各个领域。
以下列举了几个常见的应用领域：2.1 自动化生产线控制PLC可以用于控制自动化生产线上的各种机械设备，如搬运机器人、装配机械臂、输送带等。
通过编写适当的控制程序，可以实现生产过程的自动化和高效率。
2.2 智能建筑控制PLC可以应用于智能建筑系统中，如空调控制、照明控制、安防监控等。
通过对传感器信号的处理和控制输出，可以实现室内环境的智能调节和节能管理。
2.3 交通信号控制PLC在交通信号灯控制系统中有广泛的应用。
它可以根据交通流量和信号灯状态，自动调整信号灯的时间间隔，实现交通流畅和减少拥堵。
2.4 能源管理系统PLC在能源管理系统中的应用越来越多，可以用于监测和控制电力、燃气、水等能源的供应和使用。
通过精确的信号处理和控制策略，可以实现能源的高效利用和节约。
2.5 水处理系统PLC可以应用于水处理系统中，如污水处理、自动供水等。
通过对传感器信号和执行器控制的整合，可以实现对水质、水位、流量等参数的监测和调节。
plc的工作原理及应用
PLC的工作原理及应用工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它通过编写程序实现对工业设备和系统的自动控制和监控。
PLC的工作原理可以简单概括为以下几个步骤：1.输入信号采集：PLC通过接口模块采集输入信号，包括开关量输入和模拟量输入。
开关量输入可以是按钮、开关等离散信号，模拟量输入可以是传感器输出的连续信号。
2.信号处理：PLC对采集到的输入信号进行处理，包括滤波、放大、采样等操作，以确保获得准确的输入数据。
3.程序执行：根据预先编写好的程序，PLC进行逻辑运算、控制算法等操作，决定输出信号的状态。
程序可以通过编程软件进行编写，并可以设置各种逻辑条件和运算操作。
4.输出信号控制：根据程序的运行结果，PLC通过接口模块控制输出信号，包括开关量输出和模拟量输出。
开关量输出可以控制继电器、电磁阀等离散设备，模拟量输出可以控制变频器、执行器等连续设备。
5.反馈监控：PLC可以监控反馈信号，比如输出信号是否达到预期效果、输入信号是否正常工作等。
根据监控结果，PLC可以进行自动调整和故障诊断。
应用PLC广泛应用于各个行业的自动化控制系统中，可以实现各种复杂的控制任务。
以下是一些常见的PLC应用场景：•工业生产线控制：PLC可以对整个工业生产线进行自动控制和协调，包括输送带、机械臂、传感器等设备的控制和监控。
•灯光控制系统：PLC可以对室内、室外灯光进行自动控制，实现定时开关、亮度调节等功能，节省能源并提高照明效果。
•污水处理系统：PLC可以监控污水处理设备的运行状态，自动调节进水量、投加药剂量等参数，以提高处理效果和降低运营成本。
•电力系统控制：PLC可以监控电力系统的电压、电流等参数，自动控制开关、变频器等设备，实现对电力系统的稳定运行和优化控制。
•制冷设备控制：PLC可以实现对冷库、空调等制冷设备的自动控制，根据温度、湿度等参数进行调节，维持恒定的环境条件。
PLC的基本原理与应用
PLC的基本原理与应用PLC（可编程逻辑控制器）是一种常见的自动化控制设备，它在工业控制系统中扮演着重要的角色。
本文将介绍PLC的基本原理以及它在实际应用中的重要作用。
一、PLC的基本原理PLC的基本原理是通过输入、输出和中央处理器来实现对控制系统的编程和控制。
下面将详细介绍PLC的这些基本组成部分。
1. 输入PLC的输入通常通过传感器、开关或其他设备来获取。
输入信号经过处理后，传输到中央处理器。
这些输入信号可以是数字信号，如开关的开关状态，也可以是模拟信号，如传感器的测量值。
2. 中央处理器中央处理器是PLC的核心部件，负责处理输入信号并执行相应的控制程序。
它与输入和输出模块进行通信，并根据预先编写的程序来控制输出信号。
3. 输出PLC的输出通常通过执行器、继电器或其他外部设备来实现。
中央处理器根据程序的要求，将相应的控制信号发送给输出模块，从而控制外部设备的操作。
4. 编程PLC的编程是通过特定的编程语言来实现的。
常见的编程语言包括梯形图、指令列表和结构化文本。
编程人员根据控制要求，编写相应的控制程序，并将其上传到PLC的中央处理器中。
二、PLC的应用领域PLC在各个工业领域中有广泛的应用，下面将介绍一些常见的应用领域。
1. 自动化生产线PLC常用于自动化生产线的控制和监测。
通过编写合适的控制程序，PLC可以控制机械臂、传送带、气动装置等设备的运行，实现产品的自动化生产。
2. 污水处理在污水处理系统中，PLC可以监测和控制各个处理单元的运行，如泵的启停、搅拌器的转速调节等。
通过PLC的应用，可以提高污水处理的效率和稳定性。
3. 冶金工业PLC在冶金工业中扮演着重要的角色。
它可以控制和监测钢铁生产过程中的各个环节，如溶炉温度的控制、流程的调节等。
PLC的应用可以提高生产效率和产品质量。
4. 线路控制PLC也常用于线路控制系统中。
通过PLC的编程和控制，可以实现对电力线路的监测和控制，保证电力系统的安全运行。
plc的原理和作用及应用实验
PLC的原理和作用及应用实验1. PLC的原理PLC，全称为可编程逻辑控制器（Programmable Logic Controller），是一种用来控制工业过程的数字电子设备。
PLC的工作原理是通过接收输入信号、进行逻辑运算、再产生输出信号来实现对工业过程的控制。
PLC的输入信号可以来自传感器、按钮等外部设备，而输出信号可以驱动电机、执行器等控制设备。
PLC主要由三个部分组成：输入模块、CPU和输出模块。
输入模块负责接收外部输入信号，并将其转换成数字信号；CPU负责进行逻辑运算、决策处理和控制输出信号；输出模块负责将CPU产生的数字信号转换为控制设备可接受的模拟信号或数字信号。
PLC通过编程软件对其进行编程，将所需控制逻辑以及输出信号的动作状态写入PLC内部的存储器中。
编程语言一般采用逻辑图表、梯形图或指令列表等。
2. PLC的作用PLC在工业控制领域有着广泛的应用，其主要作用体现在以下几个方面：2.1 自动化控制PLC作为一种可编程的控制设备，能够根据预设的程序和逻辑实现自动化控制。
通过PLC，可以实现对工业过程的监测、调节和控制，提高工作效率，减少人力资源的投入。
2.2 过程优化PLC可以对工业过程进行优化，通过实时监测和控制，可以及时发现并纠正工艺中的问题，提高生产效率和产品质量。
2.3 报警和安全控制PLC可以实现对设备和系统的报警和安全控制。
通过监测输入信号，当检测到异常情况时，PLC可以及时发出报警信号并采取相应的控制措施，保障设备和人员的安全。
2.4 数据采集和处理PLC可以对生产过程中的数据进行采集和处理，提供给管理层进行分析和决策。
通过数据采集和处理，可以实现对设备运行状态、生产效率等关键指标的监测和分析，为企业决策提供参考依据。
3. PLC应用实验PLC的应用实验可以帮助学习者了解PLC的工作原理和应用技巧。
以下是一个简单的PLC应用实验示例：3.1 实验目的通过本实验，学习者将掌握以下知识和技能：•熟悉PLC的硬件组成和工作原理•掌握PLC的编程方法和语言•学习PLC的输入信号接口和输出信号接口•理解PLC的逻辑运算和控制逻辑3.2 实验器材和材料•PLC设备（如西门子S7-1200等）•输入模拟信号发生器•输出执行器（如电机等）•实验电路板和部件3.3 实验步骤1.搭建实验电路，包括输入信号发生器、PLC设备和输出执行器。
PLC的基本原理和应用介绍
PLC的基本原理和应用介绍概述PLC（Programmable Logic Controller），可编程逻辑控制器，是一种用于工控系统中自动化控制的计算机控制系统。
本文将介绍PLC的基本原理和广泛应用的领域。
一、PLC的基本原理1.1 输入/输出PLC通过多种输入和输出信号与外部设备进行交互。
输入信号可以来自开关、传感器等，输出信号可连接到执行器、显示器等设备。
PLC 通过监测输入信号，根据预设的逻辑程序来决定输出信号状态，从而实现对设备的控制。
1.2 中央处理器（CPU）PLC的中央处理器负责接收输入信号、执行用户编写的程序，并发送输出信号。
CPU拥有高速计算和逻辑运算的能力，确保系统的实时性和稳定性。
1.3 存储器PLC的存储器中存放着运行时所需的逻辑程序和数据，包括输入信号状态、输出信号状态、中间变量等。
存储器的按位访问方式使得PLC能够高效地读写数据。
1.4 编程软件PLC的编程软件用于编写逻辑程序，通常采用类似于流程图的图形化编程语言，或者使用类似于传统编程语言的文本编程方式。
编程软件可以将编写好的逻辑程序下载到PLC的存储器中，以实现自动控制。
二、PLC的应用领域2.1 工业自动化PLC广泛应用于工业自动化领域，用于控制生产线上的机器和设备。
通过编写逻辑程序，PLC可以实现对生产线的启停、速度调节、材料配送等自动化控制操作，提高生产效率和产品质量。
2.2 楼宇自动化在楼宇自动化控制系统中，PLC可用于控制灯光、空调、电梯等设备。
通过根据时间和环境条件编写逻辑程序，PLC可以自动调节设备的运行状态，提高能源利用效率和使用舒适度。
2.3 交通系统PLC在交通系统中的应用主要表现在智能交通信号控制方面。
根据道路实时交通流量、车辆需求等信息，PLC能够自动调整交通信号灯的时序，优化交通流动，减少交通堵塞。
2.4 水处理PLC在水处理系统中的应用非常重要。
通过编写逻辑程序，PLC能够实现对水泵、过滤器、调节阀等设备的控制，确保水处理过程的稳定性和安全性。
可编程控制器PLC的基本原理与应用介绍
可编程控制器PLC的基本原理与应用介绍可编程控制器(PLC)是一种专门用于工业自动化的数码计算机，主要用于控制和监测各种生产过程。
PLC通过内置的输入/输出模块，接收来自传感器和其他设备的信号，并根据预先编程的逻辑规则执行相应的任务。
本文将介绍PLC的基本原理和应用。
一、PLC的基本原理1. 逻辑控制PLC的核心功能是逻辑控制，它基于既定的逻辑规则来处理输入信号和执行输出任务。
PLC内部包含一个逻辑处理器，它可以将输入信号与程序中的逻辑条件进行比较，并根据结果的真假来决定输出信号的状态。
逻辑处理器可以根据用户编写的程序或逻辑规则执行各种控制任务，如开关控制、计时控制、计数控制等。
2. 输入/输出模块PLC通过输入/输出模块与外部设备进行通信。
输入模块用于接收来自传感器、按钮和其他外部设备的信号，然后将信号转换为数字信号传递给逻辑处理器。
输出模块则将逻辑处理器的输出信号转换为相应的电信号，控制执行器、继电器和其他外部设备的操作。
3. 工作存储器PLC具有工作存储器，用于存储和运行用户编写的控制程序。
控制程序由一系列的逻辑命令和指令组成，用于定义逻辑规则和执行任务的顺序。
PLC的工作存储器通常具有较大的存储容量，可容纳复杂的控制程序和大量的逻辑命令。
二、PLC的应用领域1. 自动化生产线控制PLC广泛应用于各种自动化生产线的控制系统中。
通过编写适当的控制程序，PLC可以监测和控制生产线上的各种设备和工艺参数，如传送带的速度、机器人的动作、温度和压力等。
PLC能够实时响应外部信号，根据需要调整设备的运行状态，提高生产效率和质量。
2. 建筑物自动化PLC在建筑物自动化系统中扮演重要角色。
它可以控制照明系统、空调系统、电梯和安防系统等，实现对建筑物内部设备的集中控制和监测。
PLC可以根据时间、温度、湿度等多种条件自动调节设备的运行状态，提高建筑物的能效和舒适度。
3. 交通信号控制交通信号控制是PLC应用的一个典型案例。
简要说明plc的工作原理及应用
简要说明PLC的工作原理及应用工作原理PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，它采用了现场总线技术和多处理器技术，并结合了计算机技术、自动化技术和通信技术。
PLC主要由CPU、输入/输出模块、存储器和通信模块组成，它可以根据预先编写好的控制程序实现自动化控制。
PLC的工作原理如下： 1. 输入信号：PLC通过输入模块接收输入信号，如传感器、按钮等。
这些输入信号经过滤波、隔离和放大等处理后交给PLC的CPU。
2.判读逻辑：PLC的CPU根据用户编写的控制程序，对输入信号进行判断和逻辑运算，生成相应的输出信号。
3. 输出信号：根据CPU的处理结果，PLC通过输出模块控制执行器，如电机、阀门等，实现对机器设备的控制。
应用领域PLC广泛应用于工业控制系统中，具有可编程性、可靠性和灵活性等特点。
它在以下领域有着广泛的应用。
1. 自动化生产线PLC在自动化生产线中扮演着重要角色。
它可以根据工艺要求，控制各个设备的运行参数，如温度、压力和速度等，从而实现生产过程的自动化。
PLC还可以与上位机进行通信，实现生产数据的采集和监控，提高生产效率和质量。
具体应用包括： - 装配线控制：通过PLC控制机械手、传送带等设备，实现产品的装配和分拣。
- 机械加工中心控制：使用PLC控制数控机床、加工中心等设备，实现自动化加工。
- 包装线控制：通过PLC控制包装机、称重机等设备，实现产品的包装和封装。
2. 建筑自动化PLC在建筑自动化中起到了重要作用。
它可以控制建筑物的电力系统、照明系统、空调系统等，提高能源利用率和舒适性。
具体应用包括： - 照明控制：PLC可以根据光照强度和人员的活动情况，自动控制灯光的开关和亮度。
- 空调控制：PLC可以根据室内温度和湿度等参数，自动调节空调的运行状态，实现舒适的室内环境。
- 电力管理：PLC可以监控建筑物的电力消耗情况，根据需求自动调节电力的分配，达到节能的目的。
plc的原理及应用
PLC的原理及应用1. 什么是PLC（可编程逻辑控制器）PLC是一种专门用于工业自动化控制的电子设备，它可以编程控制各种机械设备和生产过程。
PLC的原理是通过接收输入信号，经过内部逻辑处理，并通过输出信号控制各种动作。
它主要由中央处理器、输入输出模块、内存模块和通信模块等组成。
PLC被广泛应用于各种工业领域，包括制造业、能源、交通运输等。
2. PLC的原理PLC的原理主要基于以下三个方面：2.1 输入信号的检测和采集PLC通过输入模块来检测和采集外部信号，包括传感器的信号、按钮的信号等。
输入模块将这些信号转换为数字信号，传递给PLC的中央处理器进行处理。
2.2 中央处理器的逻辑处理PLC的中央处理器是PLC的核心部件，它根据预先编程的逻辑规则来处理输入信号。
中央处理器通过内部的电路和算法，判断各个输入信号的状态，然后执行相应的逻辑操作。
2.3 输出信号的控制PLC通过输出模块将处理后的信号转换为电流、电压等控制信号，用于控制各种执行器，如电机、气动装置等。
输出模块将PLC处理后的信号传递给执行器，实现控制动作。
3. PLC的应用PLC作为一种高效可靠、易于编程的自动化控制设备，被广泛应用于各个工业领域。
3.1 制造业应用在制造业中，PLC被用于自动控制生产线设备。
通过编程控制，PLC可以实现生产线的自动化，提高生产效率和产品质量，减少人力成本。
PLC还可以监测设备运行状态，及时发现故障，并进行相应的自动化处理。
3.2 能源领域应用在能源领域，PLC被用于发电厂和输电设备的自动化控制。
PLC可以根据电网负荷和电力供应情况，自动调节发电机组的输出电力，保持电网的稳定运行。
此外，PLC还能监测电力设备的运行状态，及时发现异常，并采取措施进行处理。
3.3 交通运输应用在交通运输领域，PLC被用于交通信号灯的控制。
通过PLC的编程控制，交通信号灯能够根据实时交通情况自动调节红绿灯的信号。
这样可以提高交通效率，减少交通堵塞，增加交通安全。
plc原理与应用
plc原理与应用
PLC（可编程逻辑控制器）是一种运用数字计算技术和程序控
制技术来实现自动化控制的设备。
它由中央处理器、输入/输
出接口、存储器和通信接口等组成，可以根据预先编写的程序对各种设备和工艺过程进行控制。
PLC的原理和应用广泛应
用于制造业、电力系统、交通运输、建筑物自动化等领域。
PLC的原理是基于数字逻辑控制原理，其核心是中央处理器。
中央处理器执行预先编写好的程序，通过输入/输出接口与各
种传感器和执行器进行数据交换。
PLC对于输入信号进行采样，并根据程序中的逻辑条件进行判断和计算，最后输出控制信号来控制执行器的运行状态。
PLC的应用非常广泛。
在制造业中，PLC可以用于控制生产
线上的各种设备，如机器人、输送带、气缸等，实现自动化生产。
在电力系统中，PLC可以用于控制发电机的启动和停止，以及电网的监测和管理。
在交通运输领域，PLC可以应用于
交通信号灯的控制以及地铁门禁系统的管理。
在建筑物自动化方面，PLC可以用于控制照明系统、空调系统和安防系统等。
PLC具有编程灵活、运行稳定、可靠性高等优点，适用于对
生产过程、设备运行状态等进行灵活控制和调整的场景。
同时，PLC系统可通过网络通信接口与其他设备进行连接，实现信
息共享和远程监控。
这些特点使得PLC成为自动化领域不可
或缺的重要设备之一。
总的来说，PLC原理是基于数字逻辑控制，应用广泛，能够为各行各业提供精确、稳定的自动化控制。
plc的原理和应用
PLC的原理和应用1. 什么是PLC？PLC，全称为Programmable Logic Controller（可编程逻辑控制器），是一种用于工业自动化领域的电子设备。
它能够通过编程来控制工厂中的各种机械和设备，以实现自动化生产过程。
2. PLC的工作原理PLC的工作原理可以简单地概括为以下几个步骤：•输入模块：PLC通过接收来自传感器、按钮和开关等外部设备的输入信号来获取工厂的各种状态信息。
•中央处理器（CPU）：接收输入信号后，PLC的中央处理器对这些信号进行处理和分析，并根据预先编写好的程序决定下一步的操作。
•程序存储器：PLC的程序存储器中存储了我们所编写的程序，这些程序会告诉PLC应该如何对输入信号进行响应，以实现特定的功能。
•输出模块：PLC根据程序的要求，通过输出模块来控制工厂中的执行器、电机、阀门等设备，实现自动化控制。
3. PLC的应用领域PLC的应用非常广泛，涵盖了几乎所有的工业领域。
以下是一些常见的PLC应用领域：•制造业：使用PLC来控制生产线上的各种机械设备，实现自动化生产。
•自动化仓储系统：PLC可以控制仓库中的输送带、提升机、堆垛机等设备，实现自动化物流管理。
•污水处理系统：PLC可以控制污水处理设备中的阀门、泵等设备，实现自动化的污水处理过程。
•交通信号灯：我们经常看到的交通信号灯也是由PLC控制的，它能够根据交通流量和路况来自动调节信号灯的亮灭顺序，提高交通效率。
•电力系统：PLC可以使用在发电厂和变电站等电力系统中，通过监控和控制各种电力设备，实现智能化的电力管理。
•远程监控系统：PLC可以通过与网络连接，实现对生产设备和过程的远程监控和控制。
4. PLC的优势使用PLC作为自动化控制设备有以下几个优势：•可编程性：PLC可以根据不同的需求编写和修改程序，灵活性很高。
•可靠性：PLC经过严格的测试和验证，具有较高的可靠性和稳定性。
•快速响应：PLC具有快速的响应速度，能够在极短的时间内对输入信号做出反应。
PLC原理及应用
PLC原理及应用PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，它使用编程语言和数字逻辑进行控制，实现了工业自动化系统中的逻辑操作、序列操作、定时操作和循环操作等。
PLC的原理是基于数字逻辑和开关控制的。
它由中央处理单元（CPU）、输入模块、输出模块和程序存储器组成。
输入模块用于接收来自传感器和其他设备的信号，输出模块用于控制执行器和其他设备的动作。
CPU对输入信号进行处理和判断，并根据预设的程序逻辑控制输出信号，从而实现对工业设备的控制。
PLC的应用广泛，包括但不限于以下几个方面。
1.工业自动化控制：PLC在工业生产中广泛应用，可以对生产流程进行自动化控制和监测。
如生产线上的输送带、机械臂、机械手等可以通过PLC进行控制，实现生产过程的自动化。
2.过程控制系统：PLC在化工、石油、能源等行业的过程控制中也有重要应用。
通过PLC，可以实现对温度、压力、液位等参数的实时监测和控制，保证过程的稳定和安全。
3.数据采集与处理：PLC可以通过接入各种传感器，实时采集各种参数数据，如温度、湿度、压力等。
同时，PLC还能对采集到的数据进行处理，如比较、运算、判断等，从而提供运行状态分析和故障诊断功能。
4.机器人控制：PLC作为机器人控制系统的核心，可以实现对机器人的运动、速度、力量等参数的精确控制。
PLC可以根据预设的程序逻辑，使机器人按照特定的轨迹完成工作任务。
5.智能楼宇控制：PLC在楼宇自动化控制系统中应用广泛，可以实现对照明、空调、电梯等设备的控制。
通过定时开关、感应控制、温度调节等功能，实现楼宇设备的智能化管理。
总之，PLC作为一种可编程的工业自动化控制设备，具有广泛的应用领域。
它通过数字逻辑和开关控制，实现对工业设备的精确控制，从而提高生产效率和产品质量，降低人力成本和能源消耗。
随着科技的发展，PLC技术也在不断进步和完善，为各个行业的自动化控制提供了更多可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微处理器 CPU 总线
通信接口
编程器
功能开关 输入滤波 和指示灯
输出锁存
智能I/O
I/O扩展
光电耦合 来自现场
光电耦合
三种方式 输出
去现场
基本组成
1、输入部件 输入部件是PLC与工业生产现场被控对象之间的 连接部件。是现场信号进入PLC的桥梁。 （１）开关量输入 １）直流输入 ２）交流输入 2、输出部件 输出部件也是PLC与现场设备之间的连接部件，其功能是 控制现场设备进行工作。 （１）继电器输出方式 （ 2 ）晶体管输出方式 （ 3 ）可控硅输出方式 三种方式的使用场合分别为交直流、直流、交流
FX3U三菱PLC主要特点
【最大384点的输入输出点数】FX3U三菱PLC主要特点 可编程控制器上直接接线的输入输出(最大256点)和网络(CCLink)上的远程I/O(最大256点)的合计点数可以扩展到384点。 【可以连接的扩展单元/模块】 输入输出的扩展设备可以连接FX2N 系列的输入输出扩展单元/模 块。
FX3U的输入信号
常见传感器的连接
FX3U硬件介绍
FX3U的输出信号
继电器输出型的连接
FX3U硬件介绍
FX3U的输出信号
晶体管输出型的连接
FX3U硬件介绍
FX3U的硬件接线案例一
FX3U硬件介绍
FX3U的硬件接线案例二
FX3U硬件介绍
FX3U的硬件接用周期循环扫描、集中输入与集中输出的 工作方式。每次扫描的时间称为扫描周期。 2、工作过程 （1）输入采样阶段：PLC以扫描方式依次读入所有输入状态 和数据，并将它们存入I/O映像区中相应的存储单元内。
（2）程序执行阶段：CPU按自上而下、自左而右顺序扫描用 户程序，逐句执行各条指令。
6、体积小、重量轻、功耗低； 三、分类 1、按结构形式：整体式、模块式 2、按I/O点数和存储容量：小型（256点、8K步）、 中型（ 20 48点、32K步）、大型（2048点以上、32K步以上） 四、应用 1、开关量逻辑控制 2、定时、计数控制 3、闭环过程控制 4、监控 5、数字通信和联网控制
FX3U简介
FX3U系列三菱PLC
（1） 第三代微型可编程控制器FX3U三菱PLC （2）内置64K大容量的RAM存储器 （3） 内置高速处理0.065μS/基本指令 （4） 控制规模:16~384(包括CC-LINK I/O)点 （5）内置独立3轴100kHz定位功能(晶体管输出型) （6） 基本单元左侧均可以连接功能强大简便易用的适配器
FX3U硬件介绍
FX3U的输入信号
FX3U的输入信号
NPN集电极开路输出电路的输出OUT 端通过开关管和0V连接，当传感器动作 时，开关管饱和导通，OUT端和0V相通， 输出0V低电平信号。即：NPN集电极开 路输出只能接漏型或混合式输入电路形 式的PLC PNP集电极开路输出电路的输出OUT 端通过开关管和+V连接，当传感器动 作时，开关管饱和导通，OUT端和+V 相通，输出+V高电平信号。即：PNP 集电极开路输出只能接源型或混合型输 入电路形式的PLC
小结：在性能上PLC优异，且体积小、功耗低，使用维护方 便，但价格较高。 2、与微型计算机控制系统比较 （1）应用范围：几乎所有领域；主要用于工业领域 （2）使用环境：要求较高；要求不高 （3）输入输出：I/O与主机采取微电联系，不需电气隔离； 控制强电，需电气隔离 （4）程序设计：要求具有较高的计算机硬件和软件知识； 易于学习和掌握 （5）运算速度：速度快，微秒级；接口响应速度慢影响运 算速度，毫秒级 （6）价格：较高；较低，十分之一左右 小结：PLC是一种用于工业自动化控制的专用微机控制系统 ，结构简单，抗干扰能力强，易于学习和掌握，价格便宜。
PLC原理及调试
华工激光精密事业部技术中心 2015.10 吕威

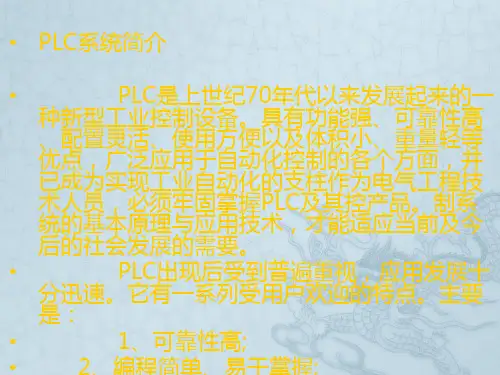

• PLC系统简介
PLC是上世纪70年代以来发展起来的一种新型工业控制设备 。具有功能强、可靠性高、配置灵活、使用方便以及体积小、 重量轻等优点，广泛应用于自动化控制的各个方面，并已成为 实现工业自动化的支柱作为电气工程技术人员，必须牢固掌握 PLC及其控产品。制系统的基本原理与应用技术，才能适应当 前及今后的社会发展的需要。 PLC出现后受到普遍重视，应用发展十分迅速。它有一系列 受用户欢迎的特点。主要是： 1、可靠性高; 2、编程简单、易于掌握; 3、组合灵活、使用方便; 4、功能强、通用性好; 5、开发周期短、成功率高;
FX3U简介
【高速计数功能】 1) 基本单元的输入端子。 - 开集电极型晶体管输出的输入 2) 高速输入特殊适配器(FX3U-4HSX-ADP)的输入端子 - 差动输入 - 单相200kHz × 8点(连接2台时) - 双相100kHz × 2点(连接2台时) 【输入中断功能(带延迟功能)】 通过ON宽度， 或是OFF宽度最小5μs(X000～X005)的外部信号 可以优先处理中断子程序。(还具备定时器中断、高速计数器中断 功能) 【脉冲输出功能】 1) 使用基本单元(晶体管输出型)的输出端子时，3轴可同时输出最 高为100kHz的脉冲(开集电极输出)。(Y000、Y001、Y002) 2) 如果使用2 台高速输出特殊适配器FX3U-2HSYADP，4轴可同 时输出最高为200kHz的脉冲(差动线性驱动输出)。
OUT
LD OR AND ANI
Y000
X004 Y001 Y000 X005
OUT
ORI OUT END 语句表
Y001
Y001 Y002
编程语言
继电器控制线路与梯形图的联系与区别
SB1 KM SB1 X0 X1 Y0
KM
Y0
2、顺序功能图（状态转移图）
3、逻辑图编程语言
4、高级编程语言
谢谢！
主机 电源
用 户 输 入 设 备
微处理器（CPU）
输 入 单 元
运算器 控制器
输 出 单 元
用 户 输 出 设 备
编程器 打印机 EPROM写入器 上位计算机 图形监控系统
外 设 通 讯 接 口
存储器
ＲＡＭ （用户程序） EPROM (系统程序)
I/O
I/O 扩 展 接 口
扩 展 模 块
基本组成
PLC的单总线结构框图
（3）输出刷新阶段：所有程序执行完毕后，CPU将所有需输 出的数据一次性输出以驱动外部负载。
3、输入输出响应时序图
M100
Y6
X0
M100
电路
采样 执行 输出 采样 执行输出采样 执行 输出 第一周期 第二周期 第三周期
编程语言
1、梯形图与语句表
LD ANI AND X001 X002 X003
FX3U硬件介绍
FX3U的外观
FX3U硬件介绍
FX3U的外观
FX3U硬件介绍
FX3U的型号代码
FX3U硬件介绍
FX3U的安装形式
常规形式
延长电缆2段形式
FX3U硬件介绍
FX3U的输入信号
漏型输入 漏型输入，电流从PLC 公共端（COM端或M端）流入，而 从输入端流出，即PLC 公共端接外接DC电源的正极。 如果输入有多路，所有输入的二极管阳极相连，就构成了 共阳极电路。 源型输入 源型输入，电流的流向正好和漏型的电路相反。源型输入 电路的电流是从PLC的输入端流进，而从公共端流出，即 公共端接外接电源的负极。 如果所有输入回路的二极管的阴极相连，就构成了共阴极 电路，
FX3U简介
【程序内存】 内置了64K步的RAM内存。此外， 可以通过使用存储器盒， 将程 序内存变为快闪存储器。 【运算指令】 除了浮点数、字符串处理指令以外， 还具备了定坐标指令等丰富 的指令。 【内置RUN/STOP开关】 可以通过内置开关进行RUN/STOP的操作。此外， 也可以从通用 的输入端子或外围设备上发出RUN/STOP的指令。 【支持RUN中写入】 通过计算机用的编程软件， 可以在可编程控制器RUN时更改程序。 【内置时钟功能】 内置了时钟功能， 可以执行时间的控制。 【支持程序的远程调试】 如果使用编程软件(GX Developer)， 可以通过连接在RS-232C功 能扩展板， 以及RS-232C通信特殊适配器上的调制解调器， 执 行远距离的程序传送以及可编程控制器的运行监控。
五、发展方向 1、小型化方向：多功能、体积小、点数少； 2、大型化方向：功能强、应用范围大、性能高、编程软件多 样化和高级化、标准化、构成形式的分散化和集散化 六、PLC控制系统与其他控制系统的比较 1、与继电器接触器控制系统的比较 （1）控制逻辑：硬接线---软接线 （2）工作方式：受约状态---周期扫描 （3）控制速度：机械式---电子式 （4）设计与施工：周期长且困难---周期短、方便 （5）可靠性：差---高 （6）价格：便宜---昂贵
3、与单片计算机比较 （1）单片机不如PLC容易掌握 （2）单片机不如PLC使用简单 （3）单片机不如PLC可靠 （4） PLC不如单片机运算速度快 （5） PLC不如单片机数据处理能力强 小结：PLC用于控制，稳定可靠，抗干扰能力强，使用方便， 单片机通用性和适应性较强
基本组成
PLC的硬件系统架构简化图
