施工图制图规范

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层，图层名称及线宽见制图标准。

3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。

色号为70－构筑物：所有有竖向高度的绘图线。

色号为20－轴线：用于尺寸定位的各类中轴线。

色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

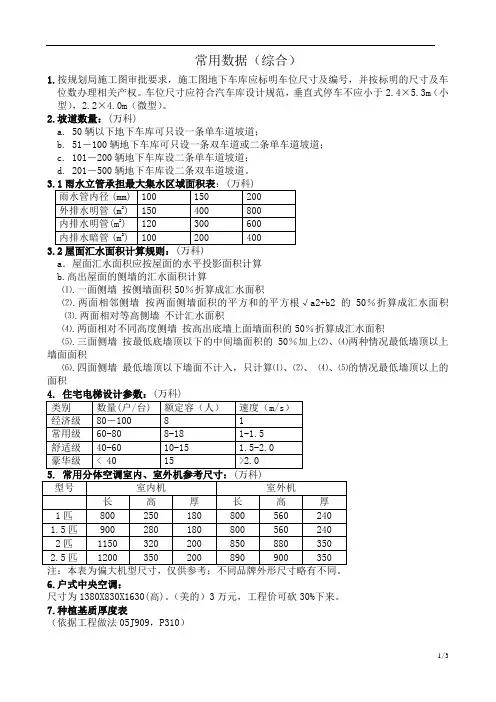

施工图设计常用数据

常用数据（综合）1.按规划局施工图审批要求，施工图地下车库应标明车位尺寸及编号，并按标明的尺寸及车位数办理相关产权。

车位尺寸应符合汽车库设计规范，垂直式停车不应小于2.4×5.3m（小型），2.2×4.0m（微型）。

2.坡道数量：(万科)a. 50辆以下地下车库可只设一条单车道坡道；b. 51－100辆地下车库可只设一条双车道或二条单车道坡道；c. 101－200辆地下车库设二条单车道坡道；d. 201－500辆地下车库设二条双车道坡道。

a．屋面汇水面积应按屋面的水平投影面积计算b.高出屋面的侧墙的汇水面积计算⑴.一面侧墙按侧墙面积50％折算成汇水面积⑵.两面相邻侧墙按两面侧墙面积的平方和的平方根√a2+b2 的50％折算成汇水面积⑶.两面相对等高侧墙不计汇水面积⑷.两面相对不同高度侧墙按高出底墙上面墙面积的50％折算成汇水面积⑸.三面侧墙按最低底墙顶以下的中间墙面积的50％加上⑵、⑷两种情况最低墙顶以上墙面面积⑹.四面侧墙最低墙顶以下墙面不计入，只计算⑴、⑵、⑷、⑸的情况最低墙顶以上的面积6.户式中央空调：尺寸为1380X830X1630(高)。

（美的）3万元，工程价可砍30%下来。

7.种植基质厚度表（依据工程做法05J909，P310）8.33层住宅楼电梯适合采用多少m/s多少kg的电梯18层住宅楼电梯适合采用多少m/s多少kg的电梯33层的采用1000kg、2.5m/s的规格差不多18层的采用1000kg 1.75m/s的规格差不多具体可以让电梯公司做下电梯交通流量分析，看看平均等待时间和运行效率是否符合正常使用要求！33层的采用1000kg、2.5m/s的会好些，相对上下行会稳些。

电梯行业常规建议（10层以下1米速度），（10-20层1.75米/秒速度）（20-30层2米/秒速度）（30-40层以下2.5米秒速度）(40-50层3米/秒速度 )9.中空玻璃一般做遮阳系数比较难做到0.4以下透光率难做到65%，所以图纸上可以不写。

室内施工图必知尺寸

活动未及顶高柜：深度45，高度180-200
木隔间墙厚：6-10；内角材排距：长度（45-60）*90
1．餐厅
(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
2、墙面尺寸
(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
3．商场营业厅
(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、700×700×400(mm)；左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
(6)书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm。
(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。营业员货柜台：厚600mm，高：800—l 000mm。
(7)单靠背立货架：厚300—500mm，高：1800—2300mm。双靠背立货架；厚；600—800mm，高：1800—2300mm
餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；

CAD施工图制图标准

CAD装饰施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。

VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封面编号为0、图纸目录为A-00、装饰设计说明为A-01、装饰设计说明（二）为A-02、以此类推。装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准（比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。比例的符号为“：”，比例应以阿拉比数字表示。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准（图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应该放在哪个图层里。绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但该有的图层必须要有。

建筑施工图制图规范

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影，以给出项目的立体感。

3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。

3. 重要的构件和尺寸应进行标注，以确保施工的准确性。

4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致，不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。

2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。

2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。

总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

CAD施工图制图标准

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。

建筑施工图设计规范及深度规定

建筑施工图设计规及深度规定一版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。

长度加长增加一种。

特殊情况特殊对待。

2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改家具图库以给定的家具图库图层为准。

3、打印线宽控制墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、封闭阳台为三根线表示、不封闭阳台为两根线表示。

5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。

二平面图1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。

2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种；总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。

定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。

细部尺寸——建筑物构配件的详细尺寸。

外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。

即都与轴线发生关系。

5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。

钢筋混凝土墙应表示为异形柱，不允粗单线绘制。

部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸；6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注）7、门窗编号要注全。

“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图；8、门的开启向和形式应在平面图上区别表示：1000以下门的开启式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待9、室外、各层楼地面均应标注标高；10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。

CAD施工图制图标准

CAD装饰施工图制图标准（文字）
字高：例如比例1:100的图纸--材料标注字高250mm、尺寸标注字高 250mm、区域标注字高300mm、注解字高250mm、图名字高600mm，其它比例按此推算
图纸尺寸标注尾数应尽量为“5”或“0” 文字、数字或符号不得与图线重叠、混淆，不可避免时，应首先保证文字的清晰。
CAD装饰施工图制图标准（线型）
所有线形的图线宽度都应该按图样的类型和尺寸大小来选择，常用的线宽0.13mm; 0.18mm; 0.25mm; 0.35mm; 0.5mm; 0.7mm; 1mm; 1.4mm; 2mm. 绘制图样的线有粗细之分，粗线宽度在0.5到2之间选择，一般选0.7，细线为粗线的一半。细实线一般应用于尺寸线、指引线和基准线、剖面线、范围线、分界线、辅助线、成规律分布的相同要素连线。粗实线一般应用于可见轮廓线虚线一般应用于不可见轮廓线细点画线一般应用于轴线、对称中心线、剖切线
CAD装饰施工图制图标准（图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应该放在哪个图层里。绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但该有的图层必须要有。
CAD装饰施工图制图标准（图例）
材料目录
材料目录包括材料类型，材料编号、材料名称。规格/型号、材料使用部位、防火等级、品牌及代理商、备注。其中材料编号一般把涂料设为PT、瓷砖为CT、石材为ST、地毯为CP、地板胶为 VN、矿棉板为GP、金属为MT、镜子为M里，每一个图纸都要有相应的编号，图纸封面编号为0、图纸目录为A-00、装饰设计说明为A-01、装饰设计说明（二）为A-02、以此类推。装饰平面图里，原始平面图编号为YS-01、平面布置图为PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天花平面布置图为PM-04、机电点位定位图为PM-05
