KV及以上电压等级变电站二次回路
南方电网500kV变电站二次接线标准
南方电网500kV变电站二次接线标准Technical specification for 500kV substation'ssecondary connection of CSG中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (4)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (5)6.1 总体原则 (5)6.2 直流回路 (5)6.3 信号及其它回路 (6)6.4 交流电流回路 (6)6.5 交流电压回路 (7)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 500kV线路及断路器二次回路原理图集； (8)A.2 500kV主变压器二次回路原理图集； (8)A.3 500kV母线保护二次回路原理图集； (8)A.4 500kV并联电抗器二次回路原理图集； (8)A.5 220kV线路二次回路原理图集； (8)A.6 220kV母线保护二次回路图集； (8)A.7 220kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
本标准的内容包含500kV线路、断路器、母线保护、主变压器、并联电抗器，220kV线路、母线保护、母联和分段等的二次回路设计原则和原理图集等。
凡南方电网内新建500kV变电站的相关二次回路设计均应执行本标准。
220kV及以上电压等级变电站二次回路
④总结：在国网新典设方案中除线路间隔外， 外部各间隔尽量采用操作箱TJR接点启动失灵， 总的目的是简化回路。 （3）失灵保护出口原则 ①失灵保护与母差保护供用出口 ②单套失灵配置时，跳2组线圈，双套失灵配 置后，每套仅跳1组线圈。 ③主变间隔失灵，增设了失灵联跳主变三侧回 路。此回路在主变保护屏内目前通过非电量保护 出口，在新典设中采用通过主变保护出口。 也有其他地区采用，只要母线保护动作跳主 变高压间隔，即同时跳开主变三侧，简化了回路。
4、当线路上装设出线刀闸时，需配置短引 线保护，作为当线路刀闸断开，线路保护 退出运行，串内断路器仍需合环时的保护。 短引线保护需双重化配置。 5、每组母线配置2套单母线差动保护，母线 保护不设复合电压闭锁回路。 6、线路保护远跳开入 （1）相邻断路器失灵保护动作接点 （2）过电压保护动作接点（用于500KV） （3）高抗保护动作接点（用于500KV） 应特别注意不能接入操作箱TJR接点。
（3）与其他重合闸配合接点（单跳、三跳启动 重合闸，闭锁重合闸接点） （4）远传输出接点 （5）带保持中央信号接点，不带保持的录波及 遥信接点 7、保护装置其他回路 （1）GPS对时回路，目前多采用有源220V分 脉冲方式。国网新典设中将采用串口对时方式的 B码对时。 （2）保护信息网络输出接口，目前均采用485 输出接口，以后将过度到以太网方式，接入监控 系统及保护故障信息管理系统。
8、失灵保护出口方式 （1）中间断路器失灵直接跳相邻2个母线 断路器。 （2）母线断路器失灵直接跳相邻本串中间 断路器。 （3）母线断路器失灵跳开本母线其他串母 线断路器，通过母线保护出口。 每套母差 提供2个母线断路器失灵动作接点,形成“与” 关系后启动母差跳闸。 （4）失灵联跳主变中低压侧回路同双母线。 （5）启动线路保护远跳。
110kV变电站二次回路讲义
110kV变电站二次回路讲义年月日目录前言 (1)第一章微机保护的工作方式 (1)1.继电保护技术的发展 (1)2.微机保护的工作方式 (1)2.1开入 (1)2.2开出 (1)3.微机保护、测控与操作箱 (2)第二章电流互感器和电压互感器 (3)1.电流互感器1.1 5A还是1A? (3)1.2 10P10、0.5还是0.2S？ (3)1.3 星形还是三角形？ (3)1.4 A、C还是A、B、C？ (3)1.5 接地还是不接地？ (4)2.电压互感器 (4)2.1 V-V、星形还是开口三角? (4)2.2 开关场还是主控室？ (5)2.3 重动还是并列? (6)第三章断路器的控制--综述 (8)2.110kV六氟化硫（SF6）断路器 (8)2.1操作机构 (8)2.2合闸回路 (10)2.3跳闸回路 (12)2.4辅助回路 (12)3.LFP-941A的操作箱 (12)3.1合闸回路 (14)3.2跳闸回路 (15)3.3“防跳”回路 (15)3.4断路器操作闭锁回路 (16)4.35kV真空/六氟化硫断路器 (17)4.1ZW30-40.5真空断路器 (17)第四章110kV线路保护二次接线--综述 (22)1.综述 (22)1.1RCS-941A (22)1.2CSI-200E (22)2.RCS-941A (22)2.2电源回路 (22)2.3电流回路 (23)2.4电压回路 (23)2.6出口回路 (24)2.7操作回路 (26)3.CSI-200E (26)3.2主要技术指标 (26)3.3电流电压回路 (26)3.4控制回路 (27)第五章110kV主变保护二次接线--综述 (29)2.RCS-9671 (29)2.2电流回路 (30)2.3出口回路 (31)3.RCS-9681＆RCS-9682 (32)3.2电流回路 (32)3.3出口回路 (33)3.3出口回路 (34)4.RCS-9661 (35)4.2非电量保护起动回路 (35)第六章备自投装置二次接线 (37)1.综述 (37)2.CSB-21A (37)2.2输入与输出 (37)2.3动作分析 (39)第七章110kV外桥的保护配置 (41)1.综述 (41)2.系统接线 (42)3.保护配置 (43)4.110kV外桥线路保护 (43)第八章10kV开关柜专题--10kV出线柜 (49)1、综述 (49)2、10kV电缆出线中置柜的二次接线 (49)2.1继电器室 (50)2.2断路器室 (50)2.3 RCS-9611A (53)2.4 KZN1-12-04开关柜 (55)3、XGN开关柜的二次接线 (60)第九章电气联锁回路 (61)1、联锁的概念 (61)2、10kV分段断路器与主变10kV进线断路器的联锁 (61)3、GIS电动机构的联锁 (62)4、闭锁的概念 (64)第十章220kV线路保护二次回路--综述 (66)1.分相操作： (66)2.两个跳闸回路： (66)3.操作回路分析 (67)第十一章插补3--备自投装置二次接线 (70)1、概述 (70)2、PT重动 (70)3、电压并列 (71)4、内桥接线的备自投 (72)4.1进线备自投 (72)4.2桥备自投 (72)5、电压接线出现的问题 (73)第十二章插补4---TWJ接线对“控制信号回路断线”的影响 (76)前言目前，在针对电力系统电力专业的培训教材中，关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
《110kV变电站典型二次回路图解》1-9(正式版)概要
110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。
形成这种局面的原因是多方面的。
首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。
其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。
微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。
在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。
这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。
鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。
本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。
前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
110kV变电站二次回路图解

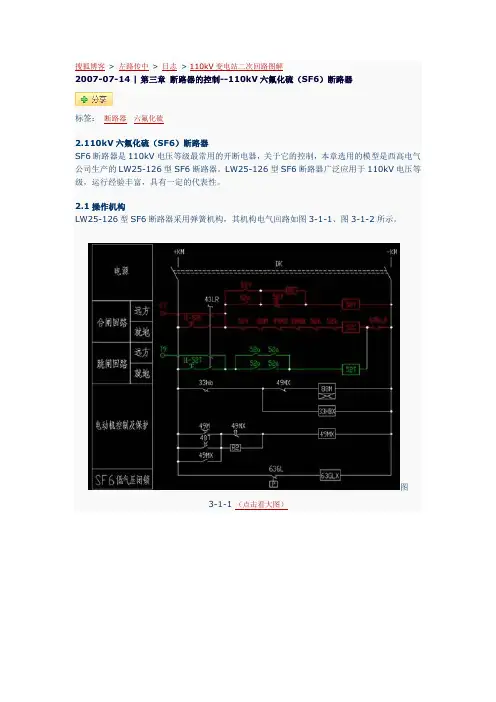

搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。
LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。
2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。
图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。
图3-1-2所示为弹簧储能电机的电源回路。
主要部件的符号与名称对应关系如表3-1所示。
表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。
“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。
正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。
变电站重点二次回路V2
4.1、遥测回路（PT）
4.1、遥测回路（PT）
4.2、遥测回路（CT）
测控装置
4.2、遥测回路（CT）
4.3、主变油温、绕温回路
测控装置
六、安稳系统回路
六、安稳系统回路
六、安稳系统回路
EMS
PMU
第
CSSM
安安稳稳控控制制主主站站
一
2安0稳0管0 理主站
层
安稳管理主站
Ethernet
边CT
短引线保护1
主一保护
辅A保护
安稳A
中CT
检修时运行回路的辨识
（一）3/2接线，其中一个断路器间隔检修
如500kV线路（主变）运行，其中一个断路器间隔停电检修，如更换其 中一组电流互感器的工作，或在停电CT上的工作。 运行的回路： 停电间隔的断路器保护：只有跳本断路器的回路是检修回路，失灵跳相 邻设备的压板、端子及回路均为运行回路，保护人员工作前应布置相应 的安全措施。 。
（一）通过端子排辨识二次回路
14、WD端子排（测控装置） WD端子排，即微量段，常见于测控屏，为测控装置采集的直流
量（4~20mA/0~5V），即现场表计的读数用直流电压和可变电
阻的方式输出直流电流量到WD端子，测控将电流量转换成对应
的数量显示到系统中，如主变的油温、避雷器的泄漏电流等。
（二）通过回路标号辨识二次回路
（一）通过端子排辨识二次回路
根据行标DL/T 317-2010《继电保护标准化设计规范》要求，目 前大多数二次设备端子排基本统一了命名规范，因此，可从端子 排的编号辨识回路功能。
端子排编号 ZD QD RD CD KD PD 1BD
功能 直流电源段 强电开入段 弱电开入段 出口正段 出口负段 与保护配合段 集中备用段
变电所操作电源二次回路设计
变电所操作电源二次回路设计建设综合勘察研究设计院有限公司 苏 静摘要：以10kV变电所为载体进行操作电源二次回路设计：作为直流操作电源（蓄电池操作电源）的充电电源的进线柜的设计；直流操作电源的设计；直流操作电源的载体直流屏布置图的设计。
关键词：不平衡电流；励磁涌流；全波傅立叶算法；硬件系统变电所是用来对电力系统中的电能（包括电压和电流）进行变换、集中和分配的场所。
在变电所中，为了用户得到质量高且安全性能高的电能，进行电压的变换和电气设备、输送电能的电缆的保护[1]。
变电站致力于从综合自动化模式向信息快速化、数字模块化和人工智能化的方向转变。
变电站二次接线是电力系统生产过程的重要组成部分，对安全生产、运行和维护的电力系统具有非常重要的作用，是经济、安全运行的重要保障，二次回路故障经常损坏或影响电力生产的正常运行[2-4]。
1955年前国内发电厂和变电站的建设规模较小，其直流操作电源系统大多采用110kV、单母线和不带端电池的蓄电池组，1956年后发电厂和变电站的建设规模增大。
1984年后随着欧美设计技术的引进以及发电厂和变电站建设规模的不断增大，在直流操作电源系统的设计上又开始普遍采用单母线接线和不带端电池的蓄电池组，对于控制负荷则推行采用110V电压，而动力负荷则采用220V电压。
这一期间设计的主导思想是以适当加大蓄电池的容量、允许电压有较大的波动范围为代价达到简化接线、提高可靠性目的。
对于220kV及以下电压等级的变电站一般由一组蓄电池组构成的直流操作电源；对于容量较大和500kV以上的大型变电站则装设由两组蓄电池组构成的直流操作电源；对于220kV的变电站，2002年国家电力公司要求全部装设两组蓄电池组[5,6]。
这一发展过程表明，随着大机组、超高压工程的发展人们更加关注的是直流电源的可靠性，并为此提高电池组的容量和增加数量，普遍采用单母线连接方式，提高工程造价。
1 变电所操作电源1.1 操作电源的基本要求为确保电源的基本要求、确保电源运行的可靠性，最好安装具有独立存储功能的直流电源；具有足充的可供三种负载运行的电能，保证一次系统和二次系统对电源的需求，即便是一次系统出现问题时二次系统也可放心使用[7]；具有蓄电池的直流操作电源系统，当电池充电或检查放电时直流负载不应影响正常供电；使用寿命长，更少的维护工作，设备投资少，低噪音的干扰，布置面积小。
GB50976T继电保护及二次回路安装及验收规范
5.7 其 他 重 点 [1_' 1 路 检 查 … … … … … … … … … … … … … … … ( 2 1 ) 6 继电保护及相关装置、系统的验收………………………(
6.1 继 电 保 护 及 相 关 装 置 … … … … … … … … … … … … … … ( 2 3 ) 23)
--------------------------------------------
4.4 Cablc corcs，wiring and terminals … … … … … … …仅…用…于( 学7 习
4.5 Labcling … … … … … … … … … … … … … … … … … … ( 1 0 )
4. 1 Environmcntal rcquiremcnts … … … … … … … … … … … ( 5
4.2 Pancls and chassis … … … … … … … … … … … … … … … ( 5
仅用于学习
Administrator
4.3 Secondary cable and optical cable … … … … … … … …20…20-0…9-24( 126:08:26
A
3 协调并监督工程移交和备品备件、专用丁.器具、工程资 料 的移交。
2.0.2 继 电 保 护 及 二 次 回 跻 验 收 前 山 符 合 下 列 要 求 :
1 应具有工程设备安装、调试的有关文件及资料、质量检 查 报告、试验报告，准备启动所需的备品备件和专用工器具，配 备启 动及竣工验收工作人员，并提供处理故障的手段。
南方电网kV变电站二次接线标准
南方电网kV变电站二次接线标准————————————————————————————————作者：————————————————————————————————日期：南方电网系统〔2012〕60号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG11102001-2012 南方电网220kV变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG2012-12-25 发布2013-01-01 实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (3)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (4)6.1 总体原则 (4)6.2 直流回路 (4)6.3 信号及其它回路 (5)6.4 交流电流回路 (6)6.5 交流电压回路 (6)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 220kV线路二次回路原理图集； (8)A.2 220kV主变压器二次回路原理图集； (8)A.3 220kV母线保护二次回路原理图集； (8)A.4 220kV母联及分段二次回路原理图集； (8)A.5 110kV线路二次回路原理图集； (8)A.6 110kV母线保护二次回路图集； (8)A.7 110kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
110kV变电站典型二次回路图解
图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。
4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。
这一点留待后文再详细讲解。
我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。
补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。
7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。
就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。
5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。
怎样看110kV变电站典型二次回路图
精彩摘录
本书还提出了一些有关如何提高看图能力的建议。读者需要了解二次设备的常见类型和功能，熟 悉常见的二次回路接线方式和特点。掌握一些基本的电气知识，例如电路分析、电气测量等方面 的基础知识，有助于更好地理解二次回路图。多看多练，通过阅读实际的二次回路图并进行分析， 逐渐提高自己的看图能力。
在本书中，还有一些有关如何在实际工作中使用二次回路图的见解和建议。电力工作人员应该充 分理解二次回路图的重要性和作用，认真学习和掌握二次回路图的阅读技巧。在实际工作中，要 注重二次设备的维护和检修，及时发现和处理可能出现的问题。在实际操作中不断积累经验，提 高自己的技能水平，更好地为电力系统的稳定运行服务。
目录分析
目录分析
随着电力行业的快速发展，变电站在电力系统中的地位日益重要。而二次回路作为变电站的重要 组成部分，对于电力系统的稳定运行具有至关重要的作用。因此，理解变电站二次回路的工作原 理和设计思想，对于电力从业者来说具有重要意义。本书以《怎样看110kV变电站典型二次回路 图》这本书的目录作为分析对象，探讨其中的关键点、重点和难点，以期为读者提供有益的参考。 《怎样看110kV变电站典型二次回路图》这本书旨在帮助读者理解110kV变电站二次回路的工作 原理、设计原则及操作方法。作者结合多年的实践经验，通过详细讲解二次回路的各个组成部分， 使读者能够全面掌握变电站二次回路的相关知识。书中还提供了大量的实际案例，帮助读者更好 地将理论知识应用到实际操作中。 本书的目录经过精心设计，按照循序渐进的原则，逐步引导读者深入了解二次回路的相关知识。
作者简介
作者简介
这是《怎样看110kV变电站典型二次回路图》的读书笔记，暂无该书作者的介绍。
感谢观看
阅读感受
阅读感受
220KV及以上电压等级变讲义电站二次回路
③本侧保护远传、远跳开入后，仅作 用于对侧保护装置的输出回路，与本侧无 关。
④目前采用远传与远跳端子并接开入， 远跳对侧同时，让对侧远传接点同时动作， 接入录波回路，用于对侧记录判断保护装 置动作是否为收到远跳动作。
（5）单跳、三跳起动重合回路
当仅使用本套保护的重合闸功能时，需 接入另一套不含重合闸的保护所输出的单 跳三跳启动重合闸接点。
（4）压力异常监视及闭锁回路
压力异常禁止合闸、跳闸、重合闸回路为常 励磁继电器
在典型设计方案中，压力异常禁止合闸、 跳闸、操作回路原则上由断路器机构本体 实现。仅压力降低闭锁重合闸接点需引入 操作箱。
国网典设中两组电源自动切换回路取消， 压力监视等公用电源取自第一组跳闸电源
（5）分相合闸、跳闸回路 ①防跳回路基本作用
第二、断开TWJ与合闸回路的连线，从 机构单独引出断路器辅助接点，控制TWJ。
若不断开TWJ，则TWJ将与机构防跳继电 器形成串联回路，产生分压作用，造成 TWJ动作行为不正确。
（6）操作箱与保护及控制信号回路配合接点 输出回路
二、双母线接线方式下的220KV母线及失灵保护
1、母线及失灵保护配置原则
220KV双母线接线，配置2套母线保护，失灵 保护包含在母线保护中。
目前运行的2套母线保护仅使用了1套保护中的 失灵保护，一般采用915保护中的失灵功能，另 一套母差中仅使用了母联失灵功能。在国网新典 设中将使用两套母线的失灵保护，实现失灵保护 的双重化。
3、母线电压互感器二次绕组配置及回路
（1）110KV以上母线电压互感器均配置3 个主二次绕组，1个开口三角绕组。低压母 线PT（10KV或35KV）由于设备制造原因目 前仅配置2个主二次绕组，1个开口三角绕组， 开口三角绕组准确级满足6P即可。
毕业设计-220kV变电站电气主控制系统二次回路设计
摘要本论文介绍了文关220kV降压变电站电气部分初步设计，从设计任务上来看，共分为七大步骤。
即，1、电气控制方式选择及确定。
2、互感器回路设计。
3、主断路器控制及信号回路设计。
4、变电站继电保护配置设计。
5、进行本变电站高压配电装置的规划设计。
6、进行本变电站继电保护设计。
7、变电站自动装置配置设计等七大步骤，本论文结合电气的有关规程进行设计。
本次设计是我们在校期间进行的最后一个非常重要的综合性实践教学环节，也是我们学生全面运用所学基础理论、专业知识对实际问题进行设计（或研究）的综合性训练，同时还是我们将来走向工作岗位而奠定的基本实践。
通过本次设计可以增强我们运用所学知识解释实际问题的能力和创新能力，以便更好地适应工作的需要。
其设计内容结合相关的参考文献进行编写，由于水平有限，难免会有错误疏漏之处，请参阅老师多给予批评指正。
关键词：变电站,电气主接线,电气设备,防雷保护等。
AbstractThis paper introduced the buck, Commissioner of 220 kV electric substation of the preliminary design, design tasks from the point of view, is divided into seven steps. That is, 1, choice of the main transformer substation of the models, capacity and number of Taiwan. 2, the design of the electrical substation main connection of the basic form. 3, a short-circuit current calculation. 4, a major electrical equipment choice. 5, the high-voltage power distribution substation planning and design of the devices. 6, the substation protection and automatic devices of the planning and design. 7, Lightning Protection of the substation planning and design, such as seven steps, this paper with the electrical design on a point of order. The design is in school during the last a very important part of a comprehensive practice teaching, but also full use of our students have learned basic theories, professional knowledge to practical problems to design (or research) integrated training, is also our futureJobs and to lay the basic practice. Through this design can be enhanced by the knowledge we use to explain the actual capacity and ability to innovate in order to better meet the needs of their work. The design elements associated with the reference to the preparation, the limited level, it is inevitable there will be errors of omission, please refer to the teacher to give more criticism correction.Keyword: substations, the main electrical wiring and electrical equipment, mine protection.目录摘要 (I)Abstract (II)第一部分引言 (1)1.1 变电站概况 (1)1.2 二次回路的作用 (2)1.3 二次回路的分类和组成 (2)1.3.1 控制回路 (2)1.3.2 信号回路 (3)1.3.3 测量回路 (3)1.3.4 调节回路 (3)1.3.5 继电保护操作型自动装置回路 (3)1.3.6 操作电源系统 (3)1.4 对二次回路的基本要求 (3)1.4.1 对控制回路的基本要求 (4)1.4.2 对测量回路的基本要求 (5)1.5 二次回路的发展简史及展望 (5)1.5.1 就地分散控制 (5)1.5.2 电气集中控制 (6)1.5.3 单元控制 (6)1.5.4 综合控制 (6)第二部分正文 (7)1 断路器控制回路 (7)1.1 变电站断路器控制方式 (7)1.1.1 变电站断路器控制方式 (7)1.1.2 强电控制方式的主要类型 (8)1.1.3 解释几种LW2型断路器操作开关的接点形式 (9)1.2 对断路器控制回路的要求 (9)1.3 断路器控制回路方案比较 (10)1.3.1 配以弹簧操动机构的断路器控制电路 (10)1.3.2 配以电磁式操作机构的断路器控制电路 (11)1.3.3 配以CY3液压操作机构的断路器控制电路 (13)1.4 220kV变电站主变压器断路器控制回路 (14)2变电站继电保护配置 (17)2.1 总则 (17)2.2 一般规定 (18)2.3安全自动装置 (18)2.3.1一般规定 (18)2.3.2 自动投入装置 (18)2.4 继电保护的配置 (19)2.5 继电保护配置符号 (19)2.6 本变电站的保护配置 (20)2.6.1 变压器保护装设的原则 (20)2.6.2 瓦斯保护 (20)2.6.3纵差动保护 (21)2.6.4变压器的相间故障后备保护 (23)2.6.5接地故障后备保护 (23)2.6.6过负荷保护 (23)3 电流互感器和电压互感器的设计 (26)3.1 互感器的作用 (26)3.2 互感器的用途 (26)3.3 电流互感器的选择 (26)3.3.1 选择依据 (26)3.4 电压互感器的选择 (28)4自动装置的配置 (30)5变电站同期系统电压引入接线图 (34)结论 (35)致谢 (36)参考文献 (37)第一部分引言1.1 变电站概况（1）设计题目 220kv变电站电气主控制系统二次回路设计（2）关于变电站的设计总则1、变电站的设计必须贯彻执行党中央的有关方针政策，设计中应不断结合实践经验，在保证安全进行、经济合理的条件下，力求接线简单、布置紧凑。
PT二次回路N线多点接地的影响分析及控制措施
PT二次回路N线多点接地的影响分析及控制措施鉴于PT二次回路N线多点接地可能会导致继电保护误动或拒动，本地区电网对110kV及以上电压等级变电站PT二次回路N线多点接地情况进行了排查和处理，本文从原理上定性分析了PT二次回路N线多点接地导致保护误动或拒动的原因，接着着重提出防范PT二次回路N线多点接地的相关控制措施，旨在对相关人员在控制和处理多点接地等方面有所帮助和借鉴。
标签：电压互感器；二次回路；多点接地；控制措施本文先从原理上定性分析了PT二次回路N线两点接地对继电保护装置造成误动或拒动的原因，接着着重提出防止PT二次回路N线多点接地的相关防范控制措施，旨在能够为相关人员在电压互感器二次回路规划设计、基建施工、投产验收、运维管理以及多点接地处理等方面有所帮助和借鉴。
1 影响分析下面以电压互感器A相为例分析PT二次回路N线两点接地对继电保护装置的影响。
多点接地类似。
PT二次回路N线一点接地时，如图1所示，进入保护装置A相的电压为UA，同理进入保护装置B相电压为UB，C相电压为UC，自产3U0为UA + UB + UC。
PT二次回路N线两点接地时，如图2所示，当变电站近端发生接地短路故障时，故障电流较大，因此在N线就会产生一个电位差ΔU，所以进入保护装置A相的电压已不是UA，而变为UA’，即UA’= UA +ΔU。
同理进入保护装置B相的电压变为UB’= UB +ΔU，进入保护装置C相的电压变为UC’= UC +ΔU。
从而自产3U0，变为3U0 = UA’+ UB’+ UC’= UA + UB + UC + 3ΔU。
而PT二次回路N线一点接地时，则不会产生上述的ΔU，因此进入保护装置的各相电压也不会叠加ΔU，自产3U0也不会叠加3倍的ΔU。
因此，在PT二次回路N线多点接地时，当变电站近端发生接地短路故障时，因故障电流较大，所以在中性点就会产生上述的电位差ΔU，相当于中性点电压产生了偏移，使得进入保护装置的各相电压并不是实际故障相的电压，而是叠加了电位差ΔU以后的电压，从而导致各相电压的幅值和相位均发生了变化，而保护装置自产的零序电压也相应地叠加了3倍的ΔU，其相位也相应地发生了变化。
GB50976T继电保护及二次回路安装及验收规范
4. 1 环境要求 … … … … … … … … … … … … … … … … … … ( 5 ) 4. 2 肝 柜 、 箱 体 … … … … … … … … … … … … … … … … … … ( 5 ) 4. 3 二 次 电 缆 和 光 缆 … … … … … … … … … … … … … … … … ( 6 ) 4. 4 芯、线标准、接线规范、端子排 … … … … … … … … … … … ( 7 ) 4. 5 标识标牌 … … … … … … … … … … … … … … … … … … ( 1 0 ) 4. 6 屏蔽与接地 … … … … … … … … … … … … … … … … … ( 1 1 ) 5 二次回路验收 … … … … … … … … … … … … … … … … … ( 14) 5. 1 一般规定 … … … … … … … … … … … … … … … … … … ( 1 4 ) 5.2 直流电源 … … … … … … … … … … … … … … … … … … ( 14 ) 5.3 交 流 电 流 川 路 … … … … … … … … … … … … … … … … . . . (16 ) 5. 4 交 流 电 压 [nJ 路 … … … … … … … … … … … … … … … … … ( 1 5.5 门 断路器、隔离开关及相关二次川路 … … … … … … … … … (
2.0.3 继 电 保 护 及 二 次 回 路 启 动 调 试 前 应 符 合 下 列 要 求 :
1 启动前应全面检查启动调试系统的安全措施是否齐备， 启 动调试条件是否具备。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
关于110kV变电站继电保护及二次回路
关于110kV变电站继电保护及二次回路作者：李倩来源：《中国科技博览》2017年第23期[摘要]继电保护是电力系统安全稳定运行的有效保证，但因二次设备接线方式复杂多样，因此二次回路的故障类型也较多，但在实际中，只要加强对二次回路故障的研究分析工作，提高反事故以及事故应急处理能力，无论何种故障都能顺利解决，有效保证继电保护装置正常运行，保证整个电力系统的安全。
[关键词]110kV变电站；继电保护；二次回路中图分类号：TM774 文献标识码：A 文章编号：1009-914X（2017）23-0094-011 继电保护二次回路概述发电厂及变电站中的发电机、变压器、断路器、母线、电力电缆等发电、配电、变电设备，被称为一次设备，这些设备均直接参与电能生产及配送，由这些一次设备组成的回路便称为一次回路。
除了一次设备，还要利用某些设备来监视、操纵、控制一次设备，这些辅助性的设备被称为二次设备，常见的二次设备主要有继电器、测量仪表、控制电缆及开关、操作电源等等，而这些辅助性的二次设备连接而成的回路，便是二次回路。
一般而言，我们常说的二次回路指的是控制回路，通过二次回路可以有效的实现对主开关断路器、指示牌等的有效控制，其电压往往低于主回路电压。
基本二次回路通常有电流二次回路及电压二次回路两种。
2 继电保护中的二次回路问题诱因继电保护的可靠性包括安全性和信赖性，这是对继电保护最根本的要求。
安全性是指在系统操作时，要求继电保护不出现误动的情况；信赖性是指在规定的保护范围内，要求继电保护发生应该操作，简要的概括就是不拒绝应该有的动作。
影响继电保护可靠性的主要因素包括以下几个方面：2.1 继电保护装置的性能没有得到良好的保证，制造厂家在生产过程中，并没有制造出质量合格的继电保护装置，从而使继电保护的可靠性受到了影响，总而言之，就是生产厂家的质量把关问题。
2.2 工作人员以及维修调试人员在操作继电保护系统时，没有按照规定的步骤来进行运作，缺乏专业性知识和安全意识，而影响了继电保护系统的可靠性。
《变电站二次回路》By：国网技术学院 2018年版
国网技术学院
第一篇 二次回路基本知识
第一章二次回路
第一节概述
在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。二次设备之间的相互连接的回路系统称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
J01、J02、J03
001、002、003
18
变送器后回路
A001—A999
19
至微机系统数字量
D001---D999
20
至闪光报警装置
S001---S999
注：1、无备用电源自动投入装置的安装单位，序号7的标号可用于其他回路。
2、断路器或隔离开关为分相操动机构时，序号3、5、14、15等回路标号后应以A、B、C标志区别。
序号
装置类型
装置标号
屏（柜）端子排标号
1
变压器保护、高抗保护、母线保护
1n
1D
2
操作箱
4n
4D
3
变压器、高抗非电量保护
5n
5D
4
交流电压切换箱
7n
7D
5
母联（分段）保护
8n
8D
二、二次回路标号
（一）标号的作用
二次设备数量多，相互之间连接复杂。要将这些二次连接起来就需要数量庞大的二次连线或二次电缆，如何才能把每相二次线与二次设备的相互表述清楚呢？有效的方法是标号，按二次连接线的性质、用途和走向为每一根线按一定规律分配一个唯一的标号就可以把繁杂的二次次一一区分开来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑ppt
9
（3）与其他重合闸配合接点（单跳、三跳启动 重合闸，闭锁重合闸接点）
（4）远传输出接点
（5）带保持中央信号接点，不带保持的录波及 遥信接点
7、保护装置其他回路
（1）GPS对时回路，目前多采用有源220V分 脉冲方式。国网新典设中将采用串口对时方式的 B码对时。
①远传与远跳开入的区别，本侧保护远跳开 入后，对侧保护收到命令在装置内可经控制字选 择经就地判据跳闸或直接跳闸。
②本侧保护远传开入后，对侧保护收到信号 后，远传输出接点闭合。
可编辑ppt
7
③本侧保护远传、远跳开入后，仅作 用于对侧保护装置的输出回路，与本侧无 关。
④目前采用远传与远跳端子并接开入， 远跳对侧同时，让对侧远传接点同时动作， 接入录波回路，用于对侧记录判断保护装 置动作是否为收到远跳动作。
可编辑ppt
可编辑ppt
3
3、母线电压互感器二次绕组配置及回路
（1）110KV以上母线电压互感器均配置3 个主二次绕组，1个开口三角绕组。低压母 线PT（10KV或35KV）由于设备制造原因目 前仅配置2个主二次绕组，1个开口三角绕组， 开口三角绕组准确级满足6P即可。
（2）3个主二次绕组准确级配置经历了如 下转变过程：
（3）三相跳闸回路，含TJQ、TJR、TJF
以上继电器所对应功能的实现均需靠继电器接 点所接入的外部回路实现。
（4）压力异常监视及闭锁回路
压力异常禁止合闸、跳闸、重合闸回路为常 励磁继电器
可编辑ppt
11
在典型设计方案中，压力异常禁止合闸、 跳闸、操作回路原则上由断路器机构本体 实现。仅压力降低闭锁重合闸接点需引入 操作箱。
（5）单跳、三跳起动重合回路
当仅使用本套保护的重合闸功能时，需 入另一套不含重合闸的保护所输出的单 跳三跳启动重合闸接点。
可编辑ppt
8
6、保护装置开关量输出回路
（1）跳闸、重合闸接点
双套保护配置时每套保护仅作用于断路器 一组跳闸线圈。
（2）分相启动失灵接点
目前双套220KV母线保护仅使用了1套母 差的失灵保护，2套线路保护失灵启动接点 均接入含失灵的母线保护。
①0.5/0.5/0.2
②3P/3P/0.2
③ 3P/3P(0.5)/0.2或3P/0.5/0.2
可编辑ppt
4
（3）电压互感器各绕组N600，在控制室内 电压分电屏并接后一点接地，开口三角绕 组LN自配电装置PT端子箱必须经单独电缆 引至控制室电压分电屏。目前站内各电压 等级设1个N600。
若电流或电压回路二次侧两点接地， 在系统短路时会在两个接地点间产生电位 差，可能造成保护误动。
可编辑ppt
2
2、电压输入回路
（1）每套保护设置独立的电压切换箱，电 压切换箱电源与保护电源取自直流分电屏 同一空开，在保护屏上分设空开。
（2）电压切换启动回路在国网典设中取消 了每组刀闸开闭接点双位置启动返回方式， 即取消了自保持回路，改为仅采用刀闸常 开接点控制启动返回方式。
（3）每套保护设置独立的切换箱后，切换 后电压仅供本屏单套保护装置使用，可仅 在切换前电压回路装设空开（防止PT二次 反送电）。
（2）保护信息网络输出接口，目前均采用485 输出接口，以后将过度到以太网方式，接入监控 系统及保护故障信息管理系统。
可编辑ppt
10
8、分相双跳圈操作箱
（1）2组跳闸回路电源独立，合闸回路电源采用 第1组跳闸电源。
（2）手合、手跳、KKJ回路
KKJ为双位置继电器，手合后动作，手跳后返 回，用于启动事故音响回路或不对应启动重合闸。
（4）开口三角绕组二次侧不允许装设空开 或熔断器
可编辑ppt
5
4、保护屏直流电源输入
（1）2套保护装置直流电源分别取自直流 分电屏BMI、BMII小母线
（2）操作箱2组直流电源分别取自直流分 电屏KMI、KMII小母线
5、保护装置开关量输入回路
（1）TWJ分相输入
（2）闭锁重合闸与压力降低闭锁重合
保护装置在重合闸启动前收到压力降低 闭锁重合开入，经200毫秒延时闭锁重合闸， 重合闸启动后收到此信号不再闭锁。
可编辑ppt
6
（3）操作箱TJR接点远跳开入 此回路作用如下：
①单侧CT配置时，断路器与CT之间故障(母 线保护动作），可加速对侧保护跳闸
②母线保护动作断路器失灵时，可加速对侧 跳闸
（4）远传开入
回路，在合闸回路中设置防跳继电器电压 自保持回路，在一次跳-合过程后，若合闸 接点一直闭合，防跳继电器将保持并断开 合闸回路，直至合闸接点返回后，防跳继 电器才能返回开放合闸回路。
③目前河北南网220KV变电站均采用操作 箱防跳，各别500KV变电站采用机构防跳。 220KV以上电压等级采用操作箱防跳，无 法解决机构就地非全相跳闸时的防跳问题。 在国网公司典设中将统一采用机构防跳。
220KV及以上电压等级变电站 主要二次回路配置原则的探讨
河北省电力勘测设计研究院 王维
可编辑ppt
1
一、双母线接线方式220KV线路保护
1、电流输入回路
（1）电流互感器宜布置在断路器两侧， 线路保护可以与母线保护交叉布置，避免 保护死区
（2）当仅配置一组电流互感器时，互感 器应布置在线路侧。
（3）电流互感器二次侧在端子箱一点接 地，有电气联系的两组CT合回路，应在合 回路后一点接地，CT二次侧不允许开路。
可编辑ppt
13
④采用机构防跳后，需取消操作箱防跳。 在操作箱中需作如下改动：
第一、短接断开合闸回路的防跳继电器 接点
第二、断开TWJ与合闸回路的连线，从 机构单独引出断路器辅助接点，控制TWJ。
若不断开TWJ，则TWJ将与机构防跳继电 器形成串联回路，产生分压作用，造成 TWJ动作行为不正确。
（6）操作箱与保护及控制信号回路配合接点 输出回路
国网典设中两组电源自动切换回路取消， 压力监视等公用电源取自第一组跳闸电源
（5）分相合闸、跳闸回路 ①防跳回路基本作用
为防止合闸接点损坏粘连时，系统故障 情况下造成断路器“跳跃”，损坏一次设 备。确保断路器仅能进行一次“跳-合-跳过 程。
可编辑ppt
12
②防跳回路基本原理
在跳闸回路中设置防跳继电器电流启动
