硬件设计流程

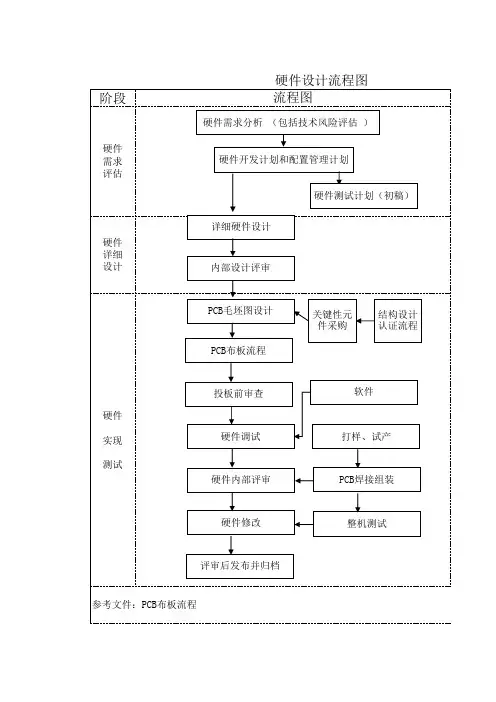

硬件设计流程图
硬件 需求 评估
硬件 详细 设计
硬件设计流程图 流程图
硬件需求分析 （包括技术风险评估 ）
硬件开发计划和配置管理计划
详细硬件设计
硬件测试计划（初稿）
内部设计评审
PCB毛坯图设计 PCB布板流程
关键性元 件采购
结பைடு நூலகம்设计 认证流程
硬件 实现 测试
投板前审查 硬件调试
硬件内部评审
软件 打样、试产 PCB焊接组装
硬件修改
整机测试
评审后发布并归档 参考文件：PCB布板流程
PCB布板流程
阶段
硬件
布板 设计 需求
硬件原理设计 PCB布板设计
结构
结构尺寸要求
PCB 确认
PCB 投板
PCB Gerber 投板前审查
PCB投板
其他各部
项目需求/以往 产品改善
硬件设计流程图
表单
硬件需求分析报告 硬件开发计划 硬件测试计划
硬件详细设计说明书 硬件电路原理图 硬件 BOM 硬件设计内 部评审记录
PCB 数据 器件规格书 硬件子系统软件 装配图 硬件单元测试分析报 告 电装总结报告 硬件系统测试版本 硬件系统测试分析报 告 硬件评审验证报告 发布版本
表单
智能硬件产品设计与开发流程规范
智能硬件产品设计与开发流程规范第1章项目立项与需求分析 (4)1.1 产品构思与市场调研 (4)1.1.1 产品构思 (4)1.1.2 市场调研 (4)1.2 立项报告与目标确定 (4)1.2.1 立项报告 (4)1.2.2 目标确定 (4)1.3 需求分析与管理 (5)1.3.1 需求分析 (5)1.3.2 需求管理 (5)第2章产品规划与功能定义 (5)2.1 硬件产品功能规划 (5)2.1.1 功能需求分析 (5)2.1.2 功能模块划分 (6)2.1.3 功能规划文档 (6)2.2 软件功能定义与需求描述 (6)2.2.1 软件功能定义 (6)2.2.2 软件需求描述 (6)2.3 系统架构设计 (6)2.3.1 硬件架构设计 (6)2.3.2 软件架构设计 (7)第3章硬件设计与开发 (7)3.1 电路设计与原理图绘制 (7)3.1.1 设计原则 (7)3.1.2 设计步骤 (7)3.1.3 原理图绘制规范 (7)3.2 硬件选型与关键器件评估 (7)3.2.1 选型原则 (7)3.2.2 关键器件评估 (8)3.3 PCB设计规范与布局 (8)3.3.1 设计原则 (8)3.3.2 布局规范 (8)3.3.3 布线规范 (8)3.4 硬件调试与测试 (8)3.4.1 调试方法 (9)3.4.2 测试内容 (9)3.4.3 测试流程 (9)第4章软件设计与开发 (9)4.1 系统软件框架设计 (9)4.1.1 框架选型 (9)4.1.2 架构设计 (9)4.2 应用软件编程与实现 (10)4.2.1 编程规范 (10)4.2.2 功能模块实现 (10)4.2.3 异常处理与日志记录 (10)4.3 算法设计与优化 (10)4.3.1 算法选型 (10)4.3.2 算法实现 (10)4.3.3 算法优化 (10)4.4 软硬件协同调试 (10)4.4.1 调试策略 (10)4.4.2 调试过程 (10)4.4.3 调试优化 (10)第5章通信协议与接口设计 (11)5.1 通信协议选型与制定 (11)5.1.1 通信协议概述 (11)5.1.2 通信协议选型原则 (11)5.1.3 常用通信协议 (11)5.1.4 通信协议制定 (11)5.2 接口规范与定义 (12)5.2.1 接口概述 (12)5.2.2 接口规范 (12)5.2.3 接口定义示例 (12)5.3 传感器与执行器接口设计 (13)5.3.1 传感器接口设计 (13)5.3.2 执行器接口设计 (13)第6章结构设计与工业设计 (13)6.1 结构设计规范与材料选择 (13)6.1.1 结构设计规范 (13)6.1.2 材料选择 (14)6.2 工业设计理念与原则 (14)6.2.1 工业设计理念 (14)6.2.2 工业设计原则 (14)6.3 外观设计与人机交互 (15)6.3.1 外观设计 (15)6.3.2 人机交互 (15)第7章系统集成与测试 (15)7.1 系统集成策略与实施 (15)7.1.1 系统集成概述 (15)7.1.2 系统集成策略 (15)7.1.3 系统集成实施 (16)7.2 功能测试与功能评估 (16)7.2.1 功能测试 (16)7.2.2 功能评估 (16)7.3.1 稳定性测试 (16)7.3.2 可靠性测试 (17)第8章环境与安全功能 (17)8.1 环境适应性设计 (17)8.1.1 环境因素分析 (17)8.1.2 环境适应性设计原则 (17)8.1.3 环境适应性设计措施 (17)8.2 安全功能评估与认证 (18)8.2.1 安全功能指标 (18)8.2.2 安全功能评估 (18)8.2.3 安全功能认证 (18)8.3 防护措施与故障处理 (18)8.3.1 防护措施 (18)8.3.2 故障处理 (18)第9章量产与供应链管理 (18)9.1 量产准备与生产计划 (18)9.1.1 量产前准备 (19)9.1.2 生产计划制定 (19)9.1.3 生产资源调配 (19)9.2 供应链管理策略与优化 (19)9.2.1 供应链选择与评估 (19)9.2.2 供应链协同管理 (19)9.2.3 供应链优化 (19)9.3 质量控制与售后服务 (19)9.3.1 质量控制策略 (19)9.3.2 售后服务体系建设 (19)9.3.3 质量问题应对与改进 (19)9.3.4 客户满意度提升 (20)第10章市场推广与产品迭代 (20)10.1 市场定位与推广策略 (20)10.1.1 市场分析 (20)10.1.2 市场定位 (20)10.1.3 推广策略 (20)10.2 用户反馈与产品改进 (20)10.2.1 用户反馈收集 (20)10.2.2 反馈分析 (20)10.2.3 产品改进 (20)10.3 产品迭代与生命周期管理 (20)10.3.1 产品迭代规划 (20)10.3.2 迭代过程管理 (21)10.3.3 产品生命周期管理 (21)10.3.4 数据分析与优化 (21)第1章项目立项与需求分析1.1 产品构思与市场调研1.1.1 产品构思在智能硬件产品的设计与开发流程中，产品构思是首要环节。
电子标签器的硬件设计流程
电子标签器的硬件设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电子标签器的硬件设计流程一般包括以下几个步骤：1. 需求分析确定电子标签器的应用场景和功能需求，例如物品追踪、库存管理、门禁控制等。

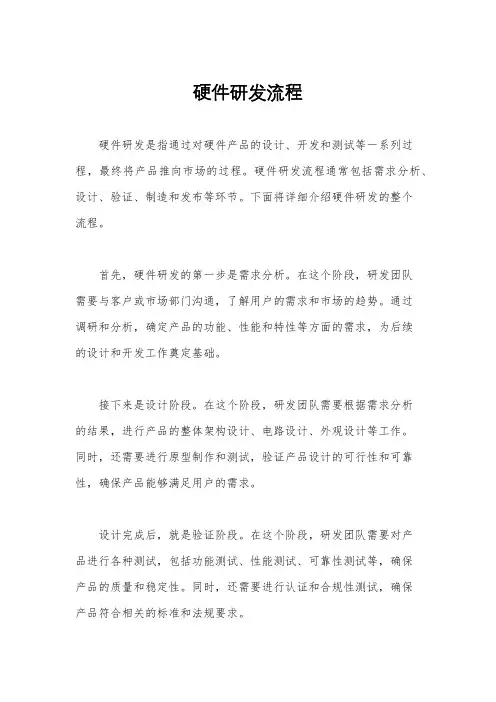

硬件研发流程
硬件研发流程硬件研发是指通过对硬件产品的设计、开发和测试等一系列过程，最终将产品推向市场的过程。
硬件研发流程通常包括需求分析、设计、验证、制造和发布等环节。
下面将详细介绍硬件研发的整个流程。
首先，硬件研发的第一步是需求分析。
在这个阶段，研发团队需要与客户或市场部门沟通，了解用户的需求和市场的趋势。
通过调研和分析，确定产品的功能、性能和特性等方面的需求，为后续的设计和开发工作奠定基础。
接下来是设计阶段。
在这个阶段，研发团队需要根据需求分析的结果，进行产品的整体架构设计、电路设计、外观设计等工作。
同时，还需要进行原型制作和测试，验证产品设计的可行性和可靠性，确保产品能够满足用户的需求。
设计完成后，就是验证阶段。
在这个阶段，研发团队需要对产品进行各种测试，包括功能测试、性能测试、可靠性测试等，确保产品的质量和稳定性。
同时，还需要进行认证和合规性测试，确保产品符合相关的标准和法规要求。
一旦产品通过验证阶段，就进入制造阶段。
在这个阶段，研发团队需要与生产部门合作，制定生产工艺和流程，确保产品的批量生产能够满足质量要求和成本控制。
同时，还需要进行生产过程中的质量控制和监控，确保产品的质量稳定。
最后，是产品的发布阶段。
在这个阶段，研发团队需要与市场部门合作，制定产品的推广和营销策略，确保产品能够顺利推向市场。
同时，还需要与客户进行沟通和反馈，了解产品在市场上的表现，不断改进和优化产品。
总的来说，硬件研发流程是一个从需求分析到产品发布的连续过程，需要研发团队的协作和努力。
只有通过严格的流程管理和质量控制，才能够确保产品的质量和市场竞争力。
希望本文能够对硬件研发流程有所帮助，谢谢阅读！。

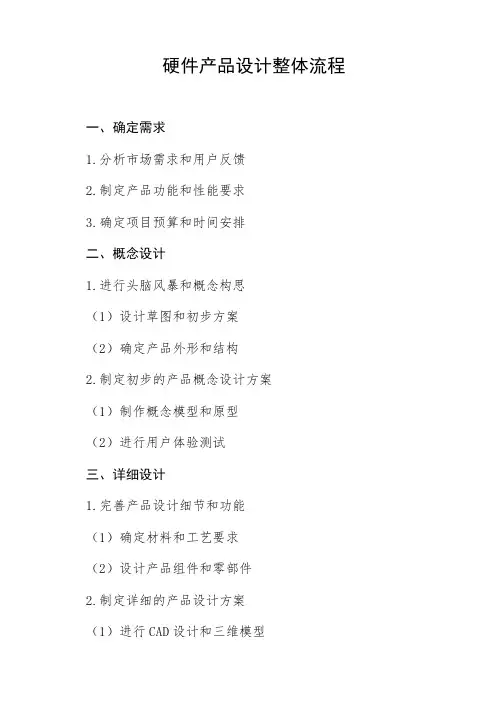

硬件产品设计整体流程
硬件产品设计整体流程
一、确定需求
1.分析市场需求和用户反馈
2.制定产品功能和性能要求
3.确定项目预算和时间安排
二、概念设计
1.进行头脑风暴和概念构思
（1）设计草图和初步方案
（2）确定产品外形和结构
2.制定初步的产品概念设计方案
（1）制作概念模型和原型
（2）进行用户体验测试
三、详细设计
1.完善产品设计细节和功能
（1）确定材料和工艺要求
（2）设计产品组件和零部件
2.制定详细的产品设计方案
（1）进行CAD设计和三维模型
（2）确定产品的工程结构和参数
四、原型制作
1.开始制作产品样机
（1）选择合适的制作工艺
（2）制造产品外观和内部结构2.进行原型测试和优化
（1）进行功能测试和质量检验（2）收集用户反馈和意见
五、量产准备
1.确定生产工艺和流程
（1）选择生产厂商和供应商（2）制定生产计划和排产安排2.进行量产前测试和验证
（1）确保产品符合标准和要求（2）进行量产前的质量控制
六、产品上市
1.准备产品上市材料和宣传（1）制定营销推广计划
（2）准备产品包装和宣传资料
2.进行产品上市和销售
（1）推出产品上市活动
（2）监控产品销售和市场反馈。

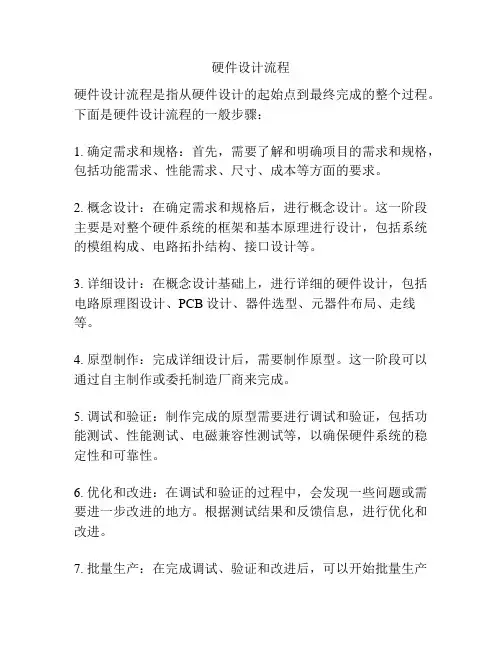

硬件设计流程
硬件设计流程
硬件设计流程是指从硬件设计的起始点到最终完成的整个过程。
下面是硬件设计流程的一般步骤：
1. 确定需求和规格：首先，需要了解和明确项目的需求和规格，包括功能需求、性能需求、尺寸、成本等方面的要求。
2. 概念设计：在确定需求和规格后，进行概念设计。
这一阶段主要是对整个硬件系统的框架和基本原理进行设计，包括系统的模组构成、电路拓扑结构、接口设计等。
3. 详细设计：在概念设计基础上，进行详细的硬件设计，包括电路原理图设计、PCB设计、器件选型、元器件布局、走线等。
4. 原型制作：完成详细设计后，需要制作原型。
这一阶段可以通过自主制作或委托制造厂商来完成。
5. 调试和验证：制作完成的原型需要进行调试和验证，包括功能测试、性能测试、电磁兼容性测试等，以确保硬件系统的稳定性和可靠性。
6. 优化和改进：在调试和验证的过程中，会发现一些问题或需要进一步改进的地方。
根据测试结果和反馈信息，进行优化和改进。
7. 批量生产：在完成调试、验证和改进后，可以开始批量生产
硬件系统。
生产过程中需要考虑质量控制、生产工艺、生产时间等因素。
8. 验收和上市：经过批量生产后，需要对生产出的硬件系统进行验收和测试，确保质量符合要求。
然后，将硬件系统上市销售或投入使用。
总之，硬件设计流程包括需求确认、概念设计、详细设计、原型制作、调试和验证、优化和改进、批量生产、验收和上市等多个步骤。
每个步骤都需要经过系统化、规范化和有序化的处理，以确保最终设计出合格的硬件系统。
硬件设计开发流程
硬件设计开发流程1.需求分析：这个阶段主要是通过与客户或业务方的交流，确定产品的主要功能和特性，包括性能要求、接口需求、相关标准等。
同时也需要考虑成本和时间限制等因素。
2.概念设计：在这个阶段，设计团队将根据需求分析的结果，制定初步的产品设计方案。
这包括系统架构的设计，选择适合的硬件平台和传感器等关键组件，以及初步的电路图和PCB布局设计等。
3.详细设计：这一阶段会对概念设计进行进一步细化和完善。
主要包括各个模块的具体设计和选型，详细的电路设计，以及更精确的PCB布局和信号完整性分析等。
此外，还需要对整个系统进行仿真和性能测试，以验证设计方案的可行性和可靠性。
4.生产准备：在设计完成后，需要准备相关的生产文件，包括物料清单（BOM）、工艺流程和工装设计等。
此外，还需要进行供应链管理，以确保所需的零件和组件能够按时交付。
5.样品制造与测试：根据生产准备阶段的文件和材料，制造出第一批样品，并进行必要的测试和验证。
这包括功能测试、可靠性测试、EMC测试以及温度、湿度等环境试验等。
6.量产制造与质量控制：一旦样品通过测试，就可以进入量产阶段。
在这个阶段，需要建立相应的生产线，并制定质量控制计划。
这包括制定产品测试和检验方案，培训生产人员，并建立质量追溯体系等。
7.产品发布与售后支持：一旦产品制造完成，并通过质量控制的验证，就可以正式发布和销售了。
此外，还需要提供售后支持，包括产品使用指南、技术支持和维修等服务，以满足客户需求并提升用户满意度。
总结来说，硬件设计开发流程包括需求分析、概念设计、详细设计、生产准备、样品制造与测试、量产制造与质量控制、产品发布与售后支持等阶段。
每个阶段都需要仔细考虑和执行，以确保产品能够按时、按质量要求投入市场。
fpga的硬件设计流程
fpga的硬件设计流程FPGA是Field Programmable Gate Array的缩写，指的是由可编程逻辑门实现的可编程逻辑设备。
FPGA在嵌入式领域拥有广泛的应用，如高速通信、数据处理、图像处理等。
在FPGA应用中，硬件设计流程是至关重要的一步。
第一步：确定应用需求与设计规格在开始FPGA硬件设计之前，我们需要确定FPGA的应用需求以及设计规格。
例如，我们需要确定FPGA板卡的尺寸、工作频率、IO口数量、运行环境等因素。
第二步：选择FPGA芯片选择FPGA芯片涉及到多个因素，例如芯片容量、工作频率、功耗、成本等。
我们需要对比不同品牌及型号的FPGA芯片，选择最符合设计规格要求的FPGA芯片。
第三步：设计硬件框图在确定了FPG芯片和设计规格之后，我们需要根据应用需求和设计规格绘制硬件框图。
硬件框图是设计过程中最重要的一步，它反映了系统的模块、信号流和功能等。
第四步：编写HDL代码FPGA的开发使用一种叫做硬件描述语言（HDL）的语言。
HDL就是一种用于描述硬件电路行为的语言。
设计人员可以使用HDL描述电路结构和逻辑功能。
编写HDL代码时需要按照硬件框图绘制逻辑原理图，然后将逻辑原理图转化为HDL代码。
常用的HDL语言有VHDL和Verilog。
第五步：进行仿真测试在编写好HDL代码后，设计人员可以使用仿真工具对代码进行测试，以确保代码的正确性和功能的实现。
仿真测试可以帮助设计人员发现和纠正代码中存在的问题。
第六步：实现芯片布局和布线在完成HDL代码的测试后，我们需要将代码编译生成二进制文件并读取到FPGA芯片中。
芯片布局和布线是指把HDL代码翻译成可以烧录到FPGA上的物理电路图。
布局将逻辑元件映射到芯片上的位置，布线将逻辑元件之间的连接线映射到FPGA芯片中实际连接线的位置。
第七步：进行仿真测试在实现芯片布局和布线之后，我们需要再次进行仿真测试，以确保FPGA电路图的物理正确性和电气特性。
电气硬件设计流程
电气硬件设计流程全文共四篇示例，供读者参考第一篇示例：电气硬件设计流程是指在电子产品的开发过程中，对硬件部分进行系统的设计、实施和验证的过程。
这个过程通常包括概念设计、详细设计、原型制作、验证和验证测试等多个阶段，需要贯穿整个产品开发的过程。
下面就让我们来详细了解一下电气硬件设计流程的具体步骤吧。
一、概念设计阶段概念设计是电气硬件设计流程中的第一步，其目的是确定产品的功能和性能指标，以及制定初步的设计方案。
在这个阶段，设计师需要与产品经理、市场人员等合作，了解产品需求，并将这些需求转化为初步的电气硬件设计方案。
需要考虑产品的系统架构、传感器选择、电源管理、接口设计等方面的问题。
在方案确定之后，还需要进行电路原理图的绘制，以及产品结构和外形设计的确定。
在概念设计确定之后，就进入了详细设计阶段。
在这个阶段，设计师需要深入设计每一个功能模块的电路原理图和PCB布局，确定电路拓扑结构，选择合适的元器件。
要考虑电路的抗干扰能力、功耗、散热等方面的问题，并进行相关计算。
还需要进行信号完整性分析、功率分析，以及EMI/EMC测试等工作。
最终，要生成详细的电路原理图和PCB布局设计文档，为后续的原型制作做准备。
三、原型制作阶段原型制作是电气硬件设计流程中的重要环节，通过原型制作，可以验证设计方案的可行性，并发现潜在的问题。
在这个阶段，设计师需要将详细设计文档转化为实际的电路板，进行焊接、组装等工艺流程。
还需要进行原型板的调试、验证测试等工作，确保产品的功能和性能都符合要求。
在这个阶段，设计师可能需要多次修改电路原理图和PCB布局，以满足产品的实际需求。
四、验证阶段在原型制作完成之后，就进入了验证阶段。
在这个阶段，设计师需要进行各项验证测试，包括电路功能测试、性能测试、可靠性测试等。
通过这些测试，可以评估产品的质量和稳定性，并发现潜在的问题。
在这个阶段，设计师可能需要不断优化设计方案，以提高产品的性能和可靠性。
最终，要生成验证报告，为产品的量产和上市做准备。
硬件设计流程
硬件设计流程硬件设计流程是指在进行硬件产品开发时所需要遵循的一系列步骤和方法，它涉及到从概念构想到最终产品的整个过程。
在硬件设计流程中，需要考虑到产品的功能需求、性能指标、成本控制、生产制造等多个方面，因此，一个完整而严谨的硬件设计流程对于一个产品的成功开发至关重要。
首先，硬件设计流程的第一步是需求分析。
在这一阶段，需要明确产品的功能需求、性能指标、使用环境等方面的要求。
通过与客户、市场调研以及技术评估，确定产品的基本特性和技术方案。
接下来，是概念设计阶段。
在这一阶段，需要将需求分析得到的各项指标转化为具体的设计方案。
包括选择合适的芯片方案、电路设计、外观设计等。
在概念设计阶段，需要进行大量的方案比较和评估，以确保选择最合适的设计方案。
然后，是详细设计阶段。
在这一阶段，需要对概念设计阶段确定的方案进行细化和优化。
包括进行电路原理图设计、PCB布局设计、外壳结构设计等。
同时，还需要进行各项设计的验证和仿真，以确保设计的可行性和稳定性。
紧接着，是样机制作阶段。
在这一阶段，需要将详细设计得到的设计图纸转化为实际的样机。
包括制作PCB板、组装样机、进行功能测试等。
通过样机制作阶段，可以验证之前设计的可行性，及时发现和解决问题。
最后，是量产准备阶段。
在这一阶段，需要对样机进行进一步的优化和改进，以满足量产的要求。
包括进行生产工艺的验证、制定生产流程、确定生产设备等。
通过量产准备阶段，可以确保产品的量产稳定性和可靠性。
综上所述，硬件设计流程是一个系统性的工程，需要在整个产品开发的过程中严格遵循。
只有通过科学合理的硬件设计流程，才能保证产品的质量和性能达到预期的要求。
因此，在进行硬件产品开发时，需要充分重视硬件设计流程的规范和严谨性，以确保产品的成功开发和上市。
华为硬件工程师手册
华为硬件工程师手册第一章：引言欢迎各位硬件工程师加入华为这个大家庭！华为是一家全球知名的通信技术公司，始终致力于为客户提供卓越的产品和服务。
作为华为的硬件工程师，你将承担重要的责任，参与设计和开发世界领先的产品。
这本手册将为你提供相关的指导和规范，帮助你更好地完成你的工作任务。
第二章：硬件设计流程1. 硬件设计流程概述硬件设计流程是指从产品概念确定到产品交付的整个过程。
包括需求分析、设计规划、原型设计、验证测试、量产等多个阶段。
每个阶段都有严格的要求和流程，需要工程师充分理解和执行。
2. 需求分析在进行硬件设计之前，必须对产品的需求进行充分的分析和理解。
包括功能需求、性能需求、接口需求等方面。
只有清晰的需求基础上，才能进行有效的设计和开发工作。
3. 设计规划设计规划是指在需求分析的基础上，对产品的整体结构和方案进行合理的规划。
包括硬件组成、布局设计、连接方式等方面。
在规划阶段，需要综合考虑产品的功能、成本、制造等多个因素。
4. 原型设计原型设计是将设计规划转化为实际的硬件原型。
在这个阶段，工程师需要进行电路设计、PCB设计、机械设计等工作。
并进行相关的仿真和验证，确保原型的设计符合要求。
5. 验证测试完成原型设计后，需要进行严格的验证测试。
包括功能测试、性能测试、可靠性测试等方面。
只有通过测试的产品才能进行下一步的量产和投入使用。
6. 量产在完成验证测试后，产品开始进行量产。
这个阶段需要生产技术人员进行相关的制造工艺和流程规划。
并要求工程师配合，确保量产的品质和效率。
第三章：设计规范1. 电路设计规范电路设计规范是指在进行硬件设计时，需要遵循的一些基本规则。
包括电路布局、信号完整性、功耗管理等方面。
工程师在进行电路设计时，需要充分理解和执行这些规范。
2. PCB设计规范PCB设计规范是指在进行电路布局和布线时，需要遵循的相关规则。
包括层间堆叠、差分对走线、阻抗控制、EMI管理等方面。
工程师在进行PCB设计时，需要充分理解和执行这些规范。
硬件开发流程及规范
硬件开发流程及规范第一章概述第一节硬件开发过程简介§1.1.1 硬件开发的基本过程硬件开发的基本过程：1.明确硬件总体需求情况，如CPU 处理能力、存储容量及速度，I/O 端口的分配、接口要求、电平要求、特殊电路（厚膜等）要求等等。
2.根据需求分析制定硬件总体方案，寻求关键器件及电路的技术资料、技术途径、技术支持，要比较充分地考虑技术可能性、可靠性以及成本控制，并对开发调试工具提出明确的要求。
关键器件索取样品。
3.总体方案确定后，作硬件和单板软件的详细设计，包括绘制硬件原理图、单板软件功能框图及编码、PCB 布线，同时完成发物料清单。
4.领回PCB 板及物料后由焊工焊好1～2 块单板，作单板调试，对原理设计中的各功能进行调测，必要时修改原理图并作记录。
5.软硬件系统联调，一般的单板需硬件人员、单板软件人员的配合，特殊的单板（如主机板）需比较大型软件的开发，参与联调的软件人员更多。
一般地，经过单板调试后在原理及PCB布线方面有些调整，需第二次投板。
6.内部验收及转中试，硬件项目完成开发过程。
§1.1.2 硬件开发的规范化硬件开发的基本过程应遵循硬件开发流程规范文件执行，不仅如此，硬件开发涉及到技术的应用、器件的选择等，必须遵照相应的规范化措施才能达到质量保障的要求。
这主要表现在，技术的采用要经过总体组的评审，器件和厂家的选择要参照物料认证部的相关文件，开发过程完成相应的规定文档，另外，常用的硬件电路（如ID.WDT）要采用通用的标准设计。
第二节硬件工程师职责与基本技能§1.2.1 硬件工程师职责一个技术领先、运行可靠的硬件平台是公司产品质量的基础，硬件工程师职责神圣，责任重大。
1、硬件工程师应勇于尝试新的先进技术，在产品硬件设计中大胆创新。
2、坚持采用开放式的硬件架构，把握硬件技术的主流和未来发展，在设计中考虑将来的技术升级。
3、充分利用公司现有的成熟技术，保持产品技术上的继承性。
硬件架构设计简要流程
硬件架构设计简要流程硬件架构设计是一个复杂的过程，通常包括从需求分析到设计、验证和实施等多个阶段。
以下是硬件架构设计的简要流程：1. 需求分析：- 理解和明确系统或产品的需求和目标。
- 定义硬件系统的功能、性能、可靠性和其他关键特性。
- 考虑未来的扩展性和可维护性。
2. 架构规划：- 制定整体硬件系统的设计方案，包括各个组件之间的关系。
- 考虑硬件平台的选择，如处理器、存储、网络等。
- 确定系统的模块化结构和接口定义。
3. 设计和建模：- 利用设计工具进行硬件系统的建模和仿真。
- 完成电路图设计、原理图和布局设计。
- 考虑功耗、散热、EMI/EMC等因素。
4. 验证和仿真：- 进行仿真和验证，确保硬件系统的功能正确性和性能满足要求。
- 使用仿真工具进行时序分析、电气规范验证等。
- 可以利用硬件描述语言（如VHDL、Verilog）进行模块级和系统级仿真。
5. 原型制作：- 制作硬件原型，可以是FPGA原型或物理电路板。
- 进行验证测试，包括功能测试、性能测试和可靠性测试。
6. 调试和优化：- 对原型进行调试，解决可能出现的问题。
- 进行性能优化，提高系统的效率和响应速度。
- 优化功耗和散热设计。
7. 生产和制造：- 制定生产计划和流程，选择合适的制造厂商。
- 进行批量生产，并进行质量控制。
- 确保硬件系统的稳定性和可靠性。
8. 维护和升级：- 提供硬件系统的维护和支持服务。
- 根据需求进行硬件系统的升级和改进。
9. 文档和知识管理：- 编写详细的设计文档，包括硬件架构、电路图、原理图等。
- 进行知识管理，确保设计团队的知识得以保存和传承。
这是一个一般的硬件架构设计流程，具体的流程可能会根据项目的性质、规模和需求而有所不同。
在整个流程中，与软件开发团队的协同工作也是至关重要的，以确保硬件和软件之间的良好集成。
硬件设计流程 原理图 PCB图
硬件设计流程一. 需求分析及准备工作1、文档先行，项目一开始，就建立一个文档，命名类似090104MyPrj日志_xm.doc，日期放在前面，可以很容易按文件产生的先后顺序进行排列，便于查找；MyPrj 为项目名称，可以写的更详细一些；xm为自己的姓名，在团队设计中很有用。
可以将与本项目相关的任何内容按日期记录在本文档中，必要的时候将部分专题内容分离出来形成相应的文档；2、需求分析，划分功能块；3、为每个功能块选择实现电路，尽量选择成本低、元件容易购买、可靠性高的成熟电路；4、对自己不熟悉的电路进行仿真，并搭面包板进行调试；5、调试时要预先制定书面方案，按照预定方案进行调试；如果需要对方案进行更改，也要落实到书面，然后再按照更改后的方案进行调试；对试验过程和结果进行详细的记录。
这样做的好处，一是在试验过程中不会漫无目的，也不会重复无用的试验，所有试验都是在思考分析的基础上进行的最有效的试验；二是书面记录的试验过程和结果可以作为强烈的客观依据，任何时候说给任何人都可以作为参考。
我们也许有过这样的经验：对一个试验结果的描述使用“可能”、“也许”等字眼，原因是我们已经记不清试验的过程和结果了；6、单纯硬件电路仿真一般使用multisim；需要用到cpu的可以用protues；7、用面包板搭建电路时，注意走线规范、清晰，搭完电路要仔细检查，确认无误后再开始调试；有条件的话，电源用红线，地线用黑色，输入、输出和中间连线分别使用不同的颜色；如果需要改变输入信号，则输入信号需要布置在容易操作的地方；8、然后就可以开始画原理图了；二. 画原理图1、文档先行。
按功能块确认各部分的电路，选用的元件，为什么选择这种元件，注意事项，参考电路，信号流经的通路等，这些都写清楚了，再开始画原理图。
画图的过程中，如果有什么需要修改的，在这里写清楚了，再开始修改；2、如果有cpu，需要先分配好cpu的管脚，再开始画原理图，分配的管脚也要有书面记录，说明分配的位置、功能、分配原则和这样分配的原因（如c8051f 的中断引脚只能放到P0口）等；3、在原理图上画出各功能块的原理图，不同部分之间使用网络标号进行连接，这样做的好处：容易划分各功能块，方便查看，便于移植。
硬件电路设计流程系列--原理图设计
一、设计前的准备工作1.1 规划好各种电容值，电阻值，电感值，磁珠，二极管的封装1.1.1 陶瓷电容，统一命名为C…0.1Uf, 0.01Uf, 0.001uF的建议用C0402封装，这样Layout时，才能尽可能的把去耦电容放到BGA的底下，减少引线电感1uF以下的不常见电容用C0603（如560pF，27pF，10pF等）2.2uF-10uF的建议用C08051.1.2 极性电容*_P使用极性电容时，要考虑耐压值，比如同为100UF，封装不同，耐压值就不同47uF以上建议用C3528_P的22uF-47uF的用C1206_P1.1.3 电阻，统一命名为R….0ohm,22ohm,33ohm,10K,20k,2k等用量比较大的，建议用R0402，以减小PCB板的使用面积其它阻值的电阻，包括精密电阻封装建议用R0603功率电阻，要考虑耐功率大小1.1.4 电感，统一命名为L…选定电感的封装的时候，一定要做市场实地调查，同时要考虑电感要承受的电流大小。
建议先评估好电流大小之后，再根据电流的大小去市场上购买电感，然后再回来做封装。
1.1.5 磁珠，统一命名为L…1.1.6 LED灯，统一命名为LED…1.2 规划各芯片的封装，封装名（footprint）库（footprint）可以先不做，但是封装名（footprint）要先定义出名字1.3 设计Symbol从芯片供应商的官方网站上找symbol，或者借助Capture的Internet Component Assistant(ICA)进行检索，如果再找不到就只能自己做symbol了，方法还是建议用把芯片手册中的PIN number和PIN name复制，粘贴，整理到excel中，然后复制到Allegro PCB Librarian part developer中，制作完毕之后再转成Capture的格式。
二、Review原理图时的注意事项1、不能完全相信公版的设计，比如TI某开发板供应商提供了一款DSP的原理图，但是该DSP的原理图的核心芯片的封装和TI现在产品库里面的却不相同，原因就是该开发板供应商当时设计时用的是TI的样片，而该样片和后来release的产品的封装不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件设计流程
一、硬件设计
１．1单板设计需求
单板设计之前需要明确单板的设计需求。
单板的功能属性。
单板的设计目的，使用场合,具体需求包括:
1.单板外部接口的种类，接口的数量，电气属性即电平标准。
2.单板内部的接口种类，电气属性。
3.单板外部输入电源大小
4.单板的尺寸
5.单板的使用场合,防护标准
若设计中需要用到CPU，需要确定设计中需要用到的FLASH大小和需求的内存的大小和ＣPU的处理能力。
单板设计需求中需要明确单板的名字和版本并且要以文档的形式表现出来，是后续单板设计和追溯的主要依据。
单板设计需求完成之后,需要召开项目评审会，需要对设计需求说明中各类需求逐个确认。
当各类需求均满足设计需要时则进入下一步。
１.2 单板设计说明
单板需求明确后,需要开始编写单板设计说明。
其中需要包括单板设计所需要的各种信息如：
1.单板设计详细方案，需要具体到用到什么芯片,什么接口。
2.器件选型，器件选型需要满足设计的需求。
3.单板功耗、单板选型之后需要确定单板的功耗，为单板散热和电源设计提供依据
4.电源设计、电源设计需要包含单板中需要用到的各类电源。
若相同的电源需要做隔离
的需要做需要详细指出。
5.时钟设计，单板若是用到多种时钟，则需要描述时钟的设计方法，时钟拓扑。
6.单板的实际尺寸
7.详细描述各个功能模块给出详细的设计方法
8.详细描述各接口的设计方法和接口的电气属性。
若设计模块有多种设计方法,选择在本设计中最佳的设计方案。
若软件对单板中用到的器件有独特的要求，需要明确指出（如对某些制定管脚的使用情况）。
除了各个功能模块之外单板设计说明中需要详细描述接口的防护方法。
设计说明需要以文档的形式给出，是单板设计过程中重要的文档,其中需要包括单板的名称和单板的版本。
如果有条件单板设计说明完成后项目中进行评审。
1.3原理图设计
设计说明完成之后就要开始单板的原理图设计,单板设计说明是单板原理图设计的重要依据。
原理图设计之气需要确定单板设计用用到的各个器件原理图库中是否具有原理图符号,如果没有需要提前绘制。
新绘制的原理图符号需要反应器件的电气属性,器件型号，最好包含品号信息，绘制完成之后将其放到相应的库中,原理图设计需要包含:
1.各个器件接口的正确电气连接。
2.原理图中的各个器件需要有单独的位号。
3.原理图中需要包含安装孔和定位孔。
4.原理图中的兼容设计或者在实际应用中不需要焊接的器件需要在原理图中明确标出。
原理图的名字需要和单板的名字一致。
考虑到单板上所用器件可能会有较长的采购周
期,原理图设计器件可以开始采购单板上的主要器件。
原理图设计完成之后必须仔细的检查确保个信号的电气连接正确,器件使用方法正确,各个接口,功能模块没有缺失。
如果有条件最好召开评审会议或者找相关同行帮忙检查原理图。
原理完成之后需要编写ＰCB设计需求,主要描述ＰCB设计的时候需要考虑和注意的地方，如果PCＢ设计没有太多注意事项，可以将PＣB设计说明在单板设计说明的描述。
１.4 PCB布局设计
原理图完成之后就要开始单板PCB布局设计，PCB布局设计之前需要确定单板上所有的器件在EDA库中是否都有器件封装。
如果没有则需要先绘制器件封装。
器件封装绘制完成后需要将封装放到相应的封装库中。
PＣB布局设计中需要包含:
1.PＣB的尺寸必须和实际尺寸完全一致。
2.PCB中各个对外接口的摆放项目中是否有特别要求比如（缩进)，如果有需求需要
指出。
3.PCB的布局需要考虑到后续的布线
4.PCB布局时需要确定用几层板
1.5PCB布线设计
PCB完成布局设计之后，就要开始ＰＣB布线,我们使用的是全部手工布线，布线之前需要将布线规则设计好，若在布线过程中因为原理图中器件管脚的摆放而使走线太绕，在不影响原理图功能的时候可以调试原理图中器件信号的管脚。
ＰCB布线设计中需要包含:
1.确定单板上所有的走线都以走通。
2.器件的电源管脚需要加粗，确保其过流能力
3.所有器件的丝印都调节好
4.器件的1管脚指示要有标注
5.单板的名字需要标注
6.需要进行单板连通性和走线规则检查
PCB设计完成之后需要仔细检查ＰＣＢ设计的正确性
1.6 PCＢ投板
PCB完成之后，开始制作光绘文件，制作后的光绘文件最好用CAM软件仔细检查一下，看看是否制作正确。
若确认无误，则填写《单板制版说明》，并将单板制版说明和光绘文件一并发往制版厂开始制版
1.7整理焊接BOM、备料
单板投板出去之后,需要将单板的焊接ＢＯM整理出来,BOＭ需要包含焊接的器件位号、阻值或者容值、焊接数量，品号,器件型号等信息。
并将单板上还未采购的器件及时采购。
将后续单板需要焊接的物料都准备齐全。
１.８焊接单板
ＰＣＢ单板回来之后根据需要焊接单板，手工焊接或者STM机贴。
焊接好的单板需要保证所有的器件都焊接好了,确保单板没有短路。
1.９硬件调试单板
单板焊接好了,硬件开始调试单板，确保单板各个电源阻抗正常，上电正常各个电压正常，单板各路时钟正常，软件下载正常。
单板硬件调试正常后,交由软件调试，记录调试过程中出现问题
1．１0 软件硬件联调
软件调试各个功能模块，及整机工作性能,硬件和软件一起处理调试过程中出现的问题。
1.１1制作最后BOM、归档设计文档
当验证单板上所有的功能都正常后,且单板运行稳定，就可以确定最后的焊接料单,整理最终的BＯM，BＯＭ包含单板上所有的元器件，插座，插头，端子，和安装用到的螺钉。
并将所有的设计文档包括单板设计需求说明，单板设计说明，原理图，PCB,光绘文件，焊接BOM，调试问题记录等文档归档PDM。
