AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块:DY电源控制模块用来进行火灾报警后强切非消防电源,按区域安装电源模块。

附:火灾报警系统中包括区域型、集中型、控制中心控制。

区域型中只是针对小型建筑,只有报警和探测功能,没有手动联动控制消防泵、喷淋泵等。

区域型火灾箱由消防控制室RS485通讯总线引来。

2 火灾报警图中,厕所、淋浴间、游泳池这些地方,不用火灾探测器。

3 综合布线配线子系统电缆敷设的最大长度是90米。

4. 手动控制线要直接连到喷淋泵和消火栓泵等,不要连到IO模块,控制线和电源线可以连到IO模块上。

5 消防控制室中,安保监控室监控显示屏靠墙放,然后监控台距离其2—3米,然后距离后墙1米左右。

其他安保控制箱柜放两侧,距墙1米左右,而且UPS电源放在最外侧。

6 :普通插座0.3米,潮湿地方1.5米,空调插座大于2~~2.2米。

潮湿地方选用防水防尘密闭,为IPxx,如IP54,5代表防尘等级,一般为1—6级;4代表防水等级,一般为1—8级。

一般厕所淋浴为IP54。

等电位安装,室外进室内线、厕所淋浴地等都要等电位,装等电位要分0区、1区、2区,0区内应装不大于12V的特低安全电压,一区采用IPx5防护电气设备,2区采用IPx4的;等电位接地电阻,对低压电气采用4欧姆的,对高压电气采用10欧姆的。

对室外大门,室外灯接进来要用带漏电的。

对空调插座等动力插座,要用D 曲线的,普通都是C曲线。

断路器C曲线一般起动时要躲过的短路电流的6~10倍,D曲线则为短路电流10~14倍。

空调的插座要用15~20A的电流。

厕所内插座要用防水的空置插座。

7. 对荧光灯,有T5、T8、LED灯,一般T5为28W,T8为36W。

灯具照度计算考虑维护系数K和使用(利用)系数U,维护系数是表示灯具的维护,比如擦拭灯管灰尘等;利用系数表示灯光的利用情况,如墙壁的反折射率、光线的覆盖范围等。

对接地系统,TN-C-S系统,PEN线为一根,所以有三相加一根共四根线,如3x25+E16;对于TN-S系统,PE线和N线不是一条,共五根线,如4x25+E16。

(整理)天正85学习精髓

(整理)天正85学习精髓

天正8.5电气图纸设计精髓1.首选做电气图纸,刚开始需进行初始设置,打开天正电气软件后,先点击,然后会出现对话框如下:把上图用红线圈住的文本框的数值改成你想要的。

但要注意:墙和导线必须是用打开天正软件时,按ctrl加+出现的设置菜单中的工具做出来的才能用。

第一(初始设置)的具体图例:1)设置后:2)设置后:3)导线打断的初始设置:设置后:,设置完后,只要两根单线相交,自动会出现225的断隔间距。

2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。

1)首先点击,出现,然后选择你要设计的系统和设备,根据穿墙布置的实际要求,设置如下图:,如墙的内外均需设计点位,则选双侧,反之单侧。

如果内、外两个点位需用导线相连,你就在上图中的接导线复选框中打钩,如下为几种设置后设计图纸:2)第一种为单项不接导线:注设计用鼠标先点击墙的哪侧,会生成哪侧的信息点位图块。

首首先给出单侧信息点设置如右为设计,先点击的墙上侧,所以信息点方向朝上。

3)第二种为双向不接导线:设置后图纸4)第二种为双向接导线:设置后图纸根据现场实际情况,如果穿墙的两点位需相互走线。

那就选择这种设计方式。

3.在房间的不同方向的墙面设计点位,关于图块的摆放方向上的设置。

首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩,设计出的图纸对比:打钩前和打钩后打钩前和打钩后4.在做系统图纸时,不同的系统设备之间的连线,用不同的线性。

下面是线形的设置和设计。

1)首先在电气初始设置中,在系统导线带分割线前面的复选框里打钩:之后点击导线一栏的系统导线,设计的图纸如下所示:2)关于照明配电及动力配电的定义a)照明电就是:与动力电相对的是照明电,也叫单相电, 220伏,一条火线一条零线,是家庭用电路。

用于电灯、空调等。

值得提醒的是,家庭用插座一般常见为三孔,除火线零线外,还有一条是地线。

虽然这也是三条线,但绝不是动力电。

b)动力电也叫三相电,为三条火线一条零线,零线和每条火线之间的电压为220伏,而每两条火线之间为380伏。

天正电气完美解密教程[终稿]

天正电气完美解密教程[终稿]

天正电气完美解密教程[终稿]2010-8-23 由天下由我侠整理上传电气8.0 改进内容:重点推荐(支持工业电气), 【导出设置】【导入设置】天正软件的设置数据,文件(如快捷键,工具条)可以保存成文件,拷给其他电脑。

, 负荷计算支持多变压器, 【三维桥架】系列命令, 支持三维二维联动,支持多层桥架, 自动进行统计(可以统计三通,四通,弯头), 自动进行标注, 所有桥架均存在关系,移动1根相关桥架会自动进行联动, 【变配电室】系列命令可以自动生成剖面图, 【电缆敷设】系列命令自动进行电缆敷设,自动计算电缆路径,自动进行电缆长度计算, 【楼层基点】【楼层复制】非常轻松实现楼层之间实体的复制。

建议看天正网站【在线演示】, 三维避雷支持滚球法避雷可以看到:左边“某知名软件”的计算方法明显有误(中间有个窟窿) 右边是天正的结果,更加准确~, 【图纸比对】原图纸:比对后:白色表示没有任何修改,红色表示原图,黄色表示新图以下是7.6~ 8.0beta1之间,全部部分更新列表新增命令【导出设置】【导入设置】 2009-2-24支持指定路径【箱柜属性】可以设置箱柜的隶属图层【楼层基点】【楼层复制】【三维桥架】系列命令【变配电室】系列命令【电缆敷设】系列命令改错【文字递增】不支持中文数字【系统生成】支持批量修改标注。

之前批量修改,点击绘制会崩溃布置设备的常用图块图层不对【标导线数】【插变压器】【系统生成】【沿线标注】【低压单线】【避雷针】支持ucs【照度计算】改进:推荐灯具数,给符合照度要求的最少值。

不一定要超过要求值,允许低10%改进功能设备可以设置加粗【拆图备档】后文件自动ZOOM E.【关于】版本信息读ini文件管线系统增加2个动力导线图层删除门窗名称支持角窗【线型库】支持特殊形文件线型入库。

【修改线型】支持整图修改三项平衡过去按功率进行平衡,现在改为按电流进行平衡负荷计算支持多变压器更新04d电缆截面查询【照度计算】完善更详细的计算书更新最新版电气民规,和电缆规范更新建筑8核心右键菜单支持慢击操作,快击重复上一命令、慢击提供右键菜单无模式对话框支持自动隐藏空选双击可以取消选择集【系统生成】修正自动选导线的型号【插入引线】对话框显示8个幻灯片,取消“箭头翻转”。

天正加密破解方法

天正加密破解方法

天正加密破解方法
关于天正加密破解的方法
1.第一种方法比较简单。

使用高版本的CAD软件用修复方法破解。

具体如下:
(1)以“修复”形式打开被加密文件。

(2).“工具”下拉菜单中找到“块编辑器”命令打开
(3).找到TCH-PR选中后“确定”进入块编辑界面
(4).输入“_copyclip ”全选
(5).新建一个文件,按“ctrl+v”结束.
(在操作之前最好复制一份图纸,避免不必要的失误)
2 . 第二种方法比较高端。

利用加载文件进行破解。

具体如下:
(1).下载好要加载的文件。

(文件下载地址:百度上传不了,有需要的可以加我。


(2). 使用天正打开图纸,输入ap命令加载对应的ARX程序,各文件夹对应不同的CAD版本,Sys15对应CAD2002,Sys16对应CAD2004~2006,sys17对应CAD2007~2009,sys18对应CAD2010~2012。

(3).之后就按文件中的方法去破解就行。

3. 第三种方法。

可以把图纸发给我,我帮你破解。

天正cad数据加密解决方法

天正cad数据加密解决方法

文件数据加密处理方式

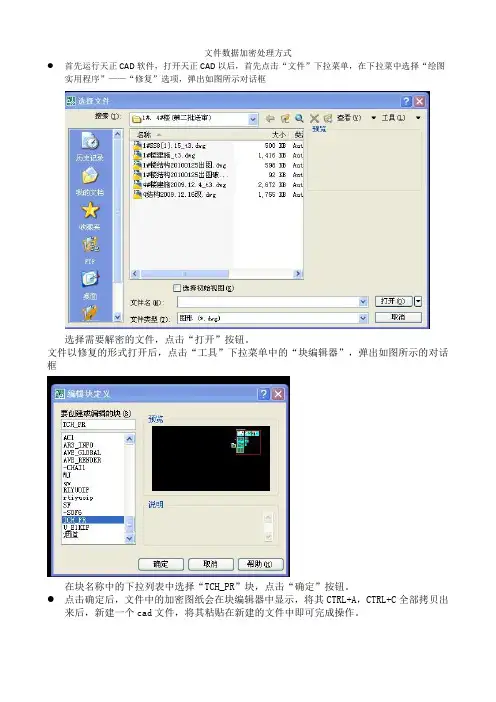

●首先运行天正CAD软件,打开天正CAD以后,首先点击“文件”下拉菜单,在下拉菜中选择“绘图
