方波信号发生器

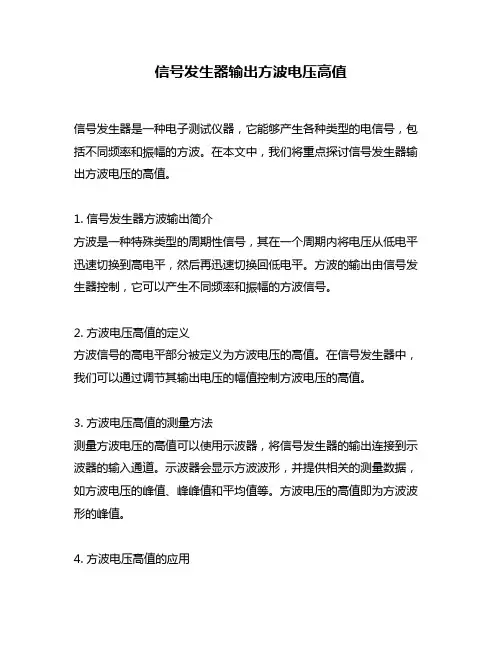

信号发生器输出方波电压高值
信号发生器输出方波电压高值信号发生器是一种电子测试仪器，它能够产生各种类型的电信号，包括不同频率和振幅的方波。
在本文中，我们将重点探讨信号发生器输出方波电压的高值。
1. 信号发生器方波输出简介方波是一种特殊类型的周期性信号，其在一个周期内将电压从低电平迅速切换到高电平，然后再迅速切换回低电平。
方波的输出由信号发生器控制，它可以产生不同频率和振幅的方波信号。
2. 方波电压高值的定义方波信号的高电平部分被定义为方波电压的高值。
在信号发生器中，我们可以通过调节其输出电压的幅值控制方波电压的高值。
3. 方波电压高值的测量方法测量方波电压的高值可以使用示波器，将信号发生器的输出连接到示波器的输入通道。
示波器会显示方波波形，并提供相关的测量数据，如方波电压的峰值、峰峰值和平均值等。
方波电压的高值即为方波波形的峰值。
4. 方波电压高值的应用方波信号有许多应用领域，如通信、数字系统、电子实验等。
在这些领域中，高值电压可以用来表示开关状态或数字信号的逻辑值。
方波信号的高电平部分具有较高的电压，可以有效地触发和控制器件或电路的工作。
5. 对方波电压高值的个人理解我个人认为，方波电压高值在电子领域中具有重要的意义。
通过调节信号发生器的输出电压，我们可以灵活地控制方波信号的高电平部分，以满足不同应用的需求。
方波的高值电压可以作为开关信号使用，能够有效地触发和控制其他电子设备和电路的工作。
方波信号的高电平部分还可以用来表示数字信号的逻辑值，从而实现数字信息的传输和处理。
总结：本文介绍了信号发生器输出方波电压高值的相关概念和应用。
通过信号发生器可以产生不同频率和振幅的方波信号，并且可以通过调节其输出电压的幅值来控制方波电压的高值。
方波电压的高值在电子领域具有重要意义，可以用于触发和控制器件或电路的工作，并且可以表示数字信号的逻辑值。
方波信号的高电平部分提供了灵活性和可控性，为各种应用提供了便利和效率。
1. 方波信号的高电压部分具有重要的控制作用在电子领域中，方波信号的高电压部分被广泛应用于触发和控制其他器件或电路的工作。
1kHz正弦波_方波信号发生器
制作与开发
１ｋＨｚ正弦波／方波信号发生器
广东 颜荣
该信号发生器的特点是：输出幅度从０～３Ｖｐｐ之间连续可调；振荡频率及幅度稳定；谐波失真≤１％。
电路工作原理如下：Ｑ１、Ｑ２及相关元件完成正弦振荡，振荡信号经微调电阻Ｗ２分压后进入ＩＣ（ＬＭ３８６）的③脚，经ＩＣ内部放大后从⑤脚输出。
当转换开关Ｋ２倒向＂正弦波＂（～）位置时，１ｋＨｚ的正弦波信号经电阻Ｒ１５和电位器Ｗ３调整幅度后，再经Ｃ１５耦合由ＢＮＣ插座输出；当Ｋ２倒向＂方波＂位置时，ＬＭ３８６的⑤脚输出１ｋＨｚ正弦波信号经Ｑ３波形变换后，从Ｑ３的集电极输出占空比为４∶１的１ｋＨｚ方波，同样经Ｗ３调整幅度后由ＢＮＣ插座输出。
调试时将ＢＮＣ插座接示波器的Ｙ输入插孔，微调Ｗ１；使示波器显示出波形。
如波形有＂切顶＂现象，则微调Ｗ２，使屏幕出现完好的正弦波。
然后将ＢＮＣ输出接至数字频率计，再微调Ｗ１，使振荡频率为１ｋＨｚ±１０Ｈｚ。
若微调Ｗ１达不到１ｋＨｚ±１００Ｈｚ的要求，则可改变Ｃ９容量（Ｃ９的容量加大频率降低，反之频率升高），再微调Ｗ１，使之合格。
图中Ｑ１、Ｑ２、Ｑ３用Ｃ１８１５或Ｃ９０１８均可。
振荡部分Ｃ５～Ｃ９用涤纶电容。
其他元件参数见图所示。
□广东 颜荣。

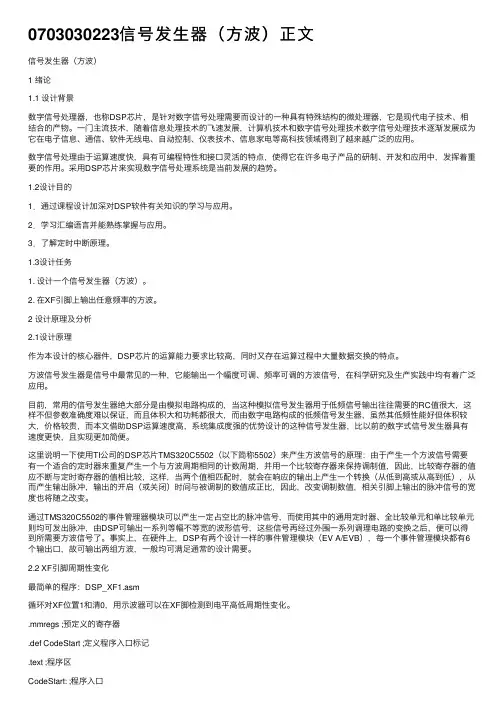

0703030223信号发生器（方波）正文
0703030223信号发⽣器（⽅波）正⽂信号发⽣器（⽅波）1 绪论1.1 设计背景数字信号处理器，也称DSP芯⽚，是针对数字信号处理需要⽽设计的⼀种具有特殊结构的微处理器，它是现代电⼦技术、相结合的产物。
⼀门主流技术，随着信息处理技术的飞速发展，计算机技术和数字信号处理技术数字信号处理技术逐渐发展成为它在电⼦信息、通信、软件⽆线电、⾃动控制、仪表技术、信息家电等⾼科技领域得到了越来越⼴泛的应⽤。
数字信号处理由于运算速度快，具有可编程特性和接⼝灵活的特点，使得它在许多电⼦产品的研制、开发和应⽤中，发挥着重要的作⽤。
采⽤DSP芯⽚来实现数字信号处理系统是当前发展的趋势。
1.2设计⽬的1．通过课程设计加深对DSP软件有关知识的学习与应⽤。
2．学习汇编语⾔并能熟练掌握与应⽤。
3．了解定时中断原理。
1.3设计任务1. 设计⼀个信号发⽣器（⽅波）。
2. 在XF引脚上输出任意频率的⽅波。
2 设计原理及分析2.1设计原理作为本设计的核⼼器件，DSP芯⽚的运算能⼒要求⽐较⾼，同时⼜存在运算过程中⼤量数据交换的特点。
⽅波信号发⽣器是信号中最常见的⼀种，它能输出⼀个幅度可调、频率可调的⽅波信号，在科学研究及⽣产实践中均有着⼴泛应⽤。
⽬前，常⽤的信号发⽣器绝⼤部分是由模拟电路构成的，当这种模拟信号发⽣器⽤于低频信号输出往往需要的RC值很⼤，这样不但参数准确度难以保证，⽽且体积⼤和功耗都很⼤，⽽由数字电路构成的低频信号发⽣器，虽然其低频性能好但体积较⼤，价格较贵，⽽本⽂借助DSP运算速度⾼，系统集成度强的优势设计的这种信号发⽣器，⽐以前的数字式信号发⽣器具有速度更快，且实现更加简便。
这⾥说明⼀下使⽤TI公司的DSP芯⽚TMS320C5502（以下简称5502）来产⽣⽅波信号的原理：由于产⽣⼀个⽅波信号需要有⼀个适合的定时器来重复产⽣⼀个与⽅波周期相同的计数周期，并⽤⼀个⽐较寄存器来保持调制值，因此，⽐较寄存器的值应不断与定时寄存器的值相⽐较，这样，当两个值相匹配时，就会在响应的输出上产⽣⼀个转换（从低到⾼或从⾼到低），从⽽产⽣输出脉冲，输出的开启（或关闭）时间与被调制的数值成正⽐，因此，改变调制数值，相关引脚上输出的脉冲信号的宽度也将随之改变。

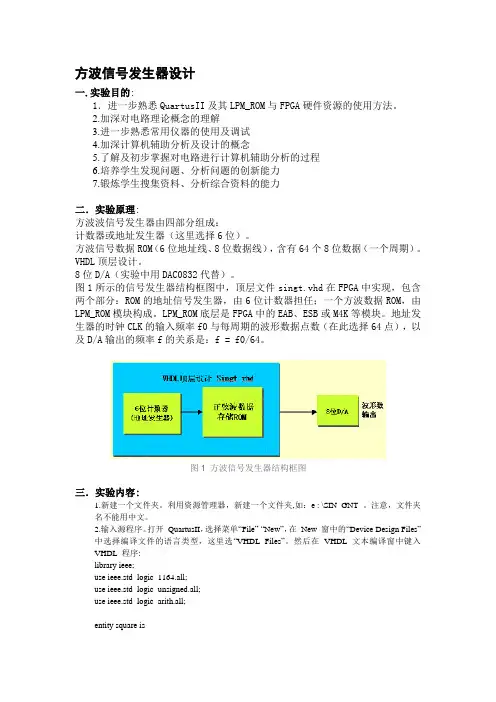

方波信号发生器设计
方波信号发生器设计一.实验目的:1．进一步熟悉QuartusII及其LPM_ROM与FPGA硬件资源的使用方法。
2.加深对电路理论概念的理解3.进一步熟悉常用仪器的使用及调试4.加深计算机辅助分析及设计的概念5.了解及初步掌握对电路进行计算机辅助分析的过程6.培养学生发现问题、分析问题的创新能力7.锻炼学生搜集资料、分析综合资料的能力二．实验原理:方波波信号发生器由四部分组成：计数器或地址发生器（这里选择6位）。
方波信号数据ROM（6位地址线、8位数据线），含有64个8位数据（一个周期）。
VHDL顶层设计。
8位D/A（实验中用DAC0832代替）。
图1所示的信号发生器结构框图中，顶层文件singt.vhd在FPGA中实现，包含两个部分：ROM的地址信号发生器，由6位计数器担任；一个方波数据ROM，由LPM_ROM模块构成。
LPM_ROM底层是FPGA中的EAB、ESB或M4K等模块。
地址发生器的时钟CLK的输入频率f0与每周期的波形数据点数（在此选择64点），以及D/A输出的频率f的关系是：f = f0/64。
图1 方波信号发生器结构框图三．实验内容:1.新建一个文件夹。
利用资源管理器，新建一个文件夹,如：e : \SIN_GNT 。
注意，文件夹名不能用中文。
2.输入源程序。
打开QuartusII，选择菜单“File”“New”，在New 窗中的“Device Design Files”中选择编译文件的语言类型，这里选“VHDL Files”。
然后在VHDL 文本编译窗中键入VHDL 程序:library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity square isport(clk,clr:in std_logic;q:out integer range 0 to 255);end entity;architecture behav of square issignal a:bit;beginprocess(clk,clr) --计数分频variable cnt:integer range 0 to 32; beginif(clr='0') thena<='0';elsif clk'event and clk='1' thenif cnt<31 then --进行32分频cnt:=cnt+1;elsecnt:=0;a<=not a;end if;end if;end process;process(clk,a) --信号输出beginif clk'event and clk='1' thenif a='1' thenq<=255;elseq<=0;end if;end if;end process;end behav;3. 建立.mif格式文件首先选择ROM 数据文件编辑窗，即在File 菜单中选择“New”，并在New 窗中选择“Other files”项，并“Memory Initialization File”（图3-11），点击OK 后产生ROM 数据文件大小选择窗。
(完整)两路相位可调方波信号发生器(最终版)
目录1、设计原理与方法 (2)1.1、单片机系统概述 (2)1.2、80C51内部结构与引脚说明 (2)1.3、设计原理 (4)2、系统硬件线路设计图 (6)3、程序框图 (7)4、资源分配表 (8)5、源程序 (8)6、仿真结果 (12)7、性能分析 (14)8、总结与心得 (15)9、参考文献 (16)1、设计原理与方法1。
1、单片机系统概述单片机也被称为微控制器（Microcontroller Unit)，常用英文字母的缩写MCU表示单片机，它最早是被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中,使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。
INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
单片机比专用处理器更适合应用于嵌入式系统，因此它得到了最多的应用。
事实上单片机是世界上数量最多的计算机.现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。
手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1—2部单片机。
而个人电脑中也会有为数不少的单片机在工作.汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC机和其他计算的总和，甚至比人类的数量还要多. 单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上.相当于一个微型的计算机,和计算机相比,单片机只缺少了I/O设备。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
同时，学习使用单片机是了解计算机原理与结构的最佳选择。
1。
2、80C51内部结构与引脚说明8051的CPU包含以下功能部件：（1）8位CPU。
（2）布尔代数处理器，具有位寻址能力。

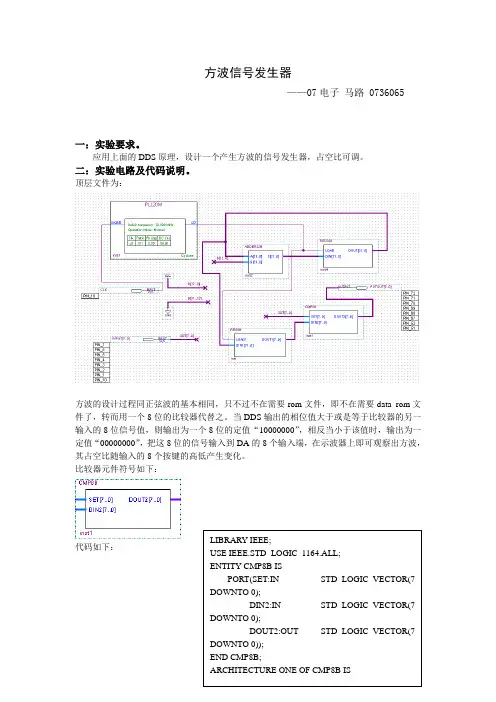

方波信号发生器
方波信号发生器——07电子马路 0736065一：实验要求。
应用上面的DDS原理，设计一个产生方波的信号发生器，占空比可调。
二：实验电路及代码说明。
顶层文件为：方波的设计过程同正弦波的基本相同，只不过不在需要rom文件，即不在需要data_rom文件了，转而用一个8位的比较器代替之。
当DDS输出的相位值大于或是等于比较器的另一输入的8位信号值，则输出为一个8位的定值“10000000”，相反当小于该值时，输出为一定值“00000000”，把这8位的信号输入到DA的8个输入端，在示波器上即可观察出方波，其占空比随输入的8个按键的高低产生变化。
比较器元件符号如下：代码如下：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY CMP8B ISPORT(SET:IN STD_LOGIC_VECTOR(7 DOWNTO 0);DIN2:IN STD_LOGIC_VECTOR(7 DOWNTO 0);DOUT2:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END CMP8B;ARCHITECTURE ONE OF CMP8B IS为了便于观察方波的变化，这里把DDS 设置为固定频率，即相位输出为定值。
32位的高位：31～18位全零，低位：17～0位为全1。
占空比通过SET[7..0]信号调节。
时钟信号clk 用的是FPGA 芯片上的固有频率20M 。
三：仿真。
仿真时，为了提高仿真的效率，可以不加锁相环。
如下：仿真波形设置：仿真后的波形：BEGIN PROCESS(SET,DIN2) BEGIN IF DIN2>SET THEN DOUT2<="10000000"; ELSIF DIN2=SET THEN DOUT2<="10000000"; ELSE DOUT2<="00000000"; END IF; END PROCESS; END ONE;由仿真结果可知，产生了方波。
方波信号发生器电路原理
方波信号发生器电路原理
方波信号发生器电路是一种电子设备，用于产生方波信号。
方波信号是一种特
殊的周期信号，其波形为矩形，具有快速的上升和下降时间。
在电子学和通信领域，方波信号广泛应用于数字电路、计时、调制解调、信号传输等方面。
方波信号是由一系列脉冲信号组成的，脉冲宽度相等，但电平有两种：高电平
和低电平。
方波信号的频率由脉冲频率决定，而占空比则是描述高电平与总周期之比。
一个简单的方波信号发生器电路可以通过集成电路555定时器来实现。
555定
时器是一种非常常用且功能强大的集成电路，可以用于产生各种类型的周期信号。
在方波信号发生器电路中，一般采用555定时器的单稳态多谐振荡模式。
通过
外部电路将555定时器配置为单稳态多谐振荡模式，可以实现方波信号的产生。
这个电路的基本原理是利用555定时器的两个比较器和一个RS触发器，通过精确的
电路设计和电路元件的选择，将周期和占空比调整到所需的数值。
电路中使用的电阻、电容和电源电压等参数将直接影响方波信号的频率和占空比。
通过合理选择这些参数，可以调整方波信号的频率和占空比来满足不同的应用需求。
总结起来，方波信号发生器电路的原理是利用555定时器以及精确的电路设计
和元件选择，实现产生方波信号的功能。
由于其简单可靠且功能强大，方波信号发生器电路在电子学和通信领域得到了广泛应用。
CA3240低频正弦波方波信号发生器
爱好者制作的低频正弦波/方波信号发生器，电路之简单，只需20分钟在洞洞板上即可搞定，该信号发生器频率范围为2HZ--500KHZ，分6个频段，在200KHZ以下频段，其振幅特性好，失真小，基本可满足业余爱好者的需求。
信号发生器采用CA3240双运放构成文氏电桥振荡器，如手上没有CA3240，也可采用常用的5532来制作，只是频率高端不及用高阻抗场效应管输入的运放好，但也完全可以满足一般需要，CA3240用于本电路最高振荡频率为550KHZ，图纸慢慢上。
自己已经制作了两块，全用5532，非常好用！
谢谢版主帮顶，上图，都是手工画的，累啊~~只要原件无误，无需调试即可使用，注意供电为单电源，5--12V均可，电压高输出幅度大。
方波信号发生器原理
方波信号发生器原理
方波信号发生器是一种电子设备，用于产生方波形状的信号。
该设备的原理是基于周期性地改变输入信号的幅值来生成方波。
方波信号有两个离散的幅值级别，通常为高电平和低电平。
方波信号发生器的基本原理是通过一个可调电路来控制一个开关，使其周期性地切换输入信号的幅值。
当开关处于打开状态时，输入信号的幅值为高电平；当开关处于关闭状态时，输入信号的幅值为低电平。
具体实现方波信号发生器的方法有许多，其中一种常见的方法是使用集成电路，如555定时器。
555定时器是一种非常常用
的集成电路，可以用作方波信号发生器。
通过调整电路中的电阻和电容值，可以控制方波信号的频率和占空比。
另一种方法是使用数字信号处理器（DSP）或微控制器来生成
方波信号。
这些设备具有高度可编程性和灵活性，可以通过软件或代码来生成方波信号。
无论使用哪种方法，方波信号发生器的原理都是基于周期性地改变输入信号的幅值。
这种周期性切换产生了有规律的方波信号，可以在各种应用中使用，如实验室测量、音频设备和通信系统。
对焊接方波信号发生器电路的认识和理解
对焊接方波信号发生器电路的认识和理解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 介绍在电子电路中，方波信号发生器是一种常见的电路模块，用于产生方波信号。
方波发生器实验报告
方波发生器实验报告方波发生器实验报告引言：方波发生器是电子电路中常见的一种波形发生器，它能够产生方波信号，广泛应用于数字电路、通信系统等领域。
本实验旨在通过搭建方波发生器电路并进行实验验证，深入了解方波发生器的原理和性能。
一、实验原理方波发生器是利用放大器和反馈电路构成的振荡器，通过正反馈使放大器的输出呈现方波信号。
具体原理如下：1. 振荡器基本原理：振荡器是一种能够自激振荡的电路，其输出信号可以持续地在无外部输入的情况下产生。
振荡器的基本组成部分包括放大器、反馈网络和滤波器。
2. 反馈电路原理：反馈电路将放大器的输出信号通过反馈回到放大器的输入端，形成一个正反馈回路。
当反馈电路的增益等于或大于放大器的增益时，系统就会产生自激振荡。
3. 方波信号原理：方波信号是一种周期性的信号，其波形特点是在一个周期内先保持高电平，然后突然跳变为低电平，再突然跳变回高电平。
二、实验材料和仪器1. 实验材料：电阻、电容、二极管、运放等。
2. 实验仪器：示波器、信号发生器、万用表等。
三、实验步骤1. 搭建方波发生器电路：根据方波发生器电路图，按照电路连接原理连接电阻、电容、二极管和运放等元件。
2. 调节电路参数：根据实验要求，选择合适的电阻和电容数值，并调节运放的工作电压和增益等参数。
3. 连接示波器和信号发生器：将示波器和信号发生器分别连接到方波发生器电路的输入和输出端口。
4. 调节信号发生器：通过信号发生器调节输入信号的频率和幅度，观察方波发生器输出的方波信号波形。
5. 测量电路参数：使用万用表等仪器，测量电路中各元件的电压、电流等参数，并记录实验数据。
6. 分析实验结果：根据实验数据和观察到的方波信号波形，分析方波发生器的性能和稳定性。
四、实验结果与分析1. 观察方波信号波形：通过示波器观察到的方波信号波形应呈现出高低电平交替变化的特点，并且跳变较为迅速，边沿陡峭。
2. 测量电路参数：根据测量数据可以得到电路中各元件的电压、电流等数值，进一步分析电路的工作状态和性能。
单片机方波发生器实验报告
单片机方波发生器实验报告实验报告，单片机方波发生器。
实验目的：本实验旨在通过单片机实现方波发生器电路，了解方波发生器的工作原理，并掌握单片机的IO口控制。
实验器材：1. 单片机（如STC89C52）。
2. 电源。
3. 适配器。
4. 电阻、电容。
5. 示波器。
6. 连接线。
实验原理：方波发生器是一种能够产生方波信号的电路或设备。
在本实验中，我们将通过单片机的IO口控制来实现方波信号的产生。
单片机作为控制核心，通过对IO口的高低电平控制，可以实现方波信号的产生。
通过改变IO口的输出频率和占空比，可以产生不同频率和占空比的方波信号。
实验步骤：1. 连接电路，按照电路图连接单片机、电源、电阻、电容和示波器。
2. 编写程序，使用C语言或汇编语言编写单片机控制程序，配置IO口的输出模式和控制方波的频率和占空比。
3. 烧录程序，将编写好的程序通过编程器烧录到单片机中。
4. 实验验证，连接示波器，观察输出的方波信号的频率和占空比是否符合预期。
实验结果与分析：经过实验验证，我们成功实现了单片机方波发生器电路。
通过改变程序中的参数，我们可以得到不同频率和占空比的方波信号。
通过示波器观察，我们可以清晰地看到产生的方波信号波形，验证了实验的成功。
实验总结：通过本次实验，我们深入了解了方波发生器的原理和单片机的IO口控制。
掌握了单片机方波发生器的设计和实现方法，提高了我们对单片机应用的理解和实践能力。
同时，实验中也加深了我们对方波信号的理解，对信号发生器的应用有了更深入的认识。
以上就是本次单片机方波发生器实验的实验报告，希望能对你有所帮助。
方波信号发生器
单片机第五次作业5任务二——方波信号发生器一、电路仿真图（图中与P1.0脚相连的两台仪器分别为频率计和示波器）二、程序源码#include <REGX52.H>sbit CLK=P1^0;void InitTimer(void) //初始化定时器T1{TMOD=0x10; //设定T1为方式1TH1=(0x10000-499)/0x100; //装载初值TL1=(0x10000-499)%0x100;TF1=0; //清除T1溢出标志TR1=1; //启动T1定时器ET1=1; //允许T1溢出中断EA=1; //打开总中断开关}void main(void){CLK=0;InitTimer();while(1);}void Timer(void) interrupt 3{TH1+=(0x10000-499)/0x100;TL1+=(0x10000-499)%0x100;CLK=~CLK; //翻转P1.0口}三、工作原理本题仅要求在P1.0口上产生一个方波信号，因此硬件电路很简单，仅为一套单片机最小系统。
为了能够显示P1.0口上产生的方波信号，并精确测量其脉宽，仿真时在这个口上连接了一个示波器和一个频率计，通过观察频率计上的频率读数来间接测算出产生的方波信号脉宽时长。
软件方面，单片机启动定时器T1，设定好初始值后开始定时，并在每次中断里翻转P1.0口并重装载初值，以此实现方波的产生。
其中初始值的计算过程为，方波周期为1mS，且等宽，则应每隔500uS翻转一次P1.0口。
而定时器工作在方式1，为16位定时器，默认定时周期为0x10000个机器周期，由于晶振为12MHz，所以换算成时间也就是0x1000uS。
因此定时器初始值应为0x10000-500，则对应的TH1为(0x10000-500)/256，TL1为(0x10000-500)%256。
至于程序源码中的初值为何为0x10000-499，会在下一节详细给出原因。
NE555定时器组成的方波信号发生器电路
NE555定时器组成的方波信号发生器电路
一般使用NE555来制作非稳态多谐震荡器，由于充放电的时间不一致，所以并不能产生周期比相同的方波输出，但以下的电路加入了几个零件，达到可以输出对称方波的能力。
如下图所示，与一般多谐震荡器不同的是，在其充电回路中加进了一个正偏压的晶体管Q1。
Q1在R2的偏压作用下，可充分导通；而在C1放电时，会完全截止。
由于Q1关关电晶体和锗二极管在导通状态下，其正向导通电阻很小(小于几百欧姆)，对充、放电时间常数影响不大，故其充、放电时间震荡周期及占空比(周期比)为：
T1=0.639(R1+RP1)‧C1
T2=0.639(R1+RP1)‧C1
T=0.639(2R1+2RP1)‧C1
这个电路还有另外一个优点是输出电压的幅值，周期比及频率受负载变化的影响极小。
方波发生器资料
方波发生器资料方波发生器是一种电子设备，用于产生方波信号。
方波信号是一种特殊的周期性信号，其波形为高电平和低电平交替出现的矩形波形。
方波信号广泛应用于电子实验、通信、音频设备等领域。
一、方波发生器的工作原理方波发生器通常由以下几个主要部分组成：振荡电路、比较器、反相器和输出缓冲器。
1. 振荡电路：方波发生器的核心部分，用于产生基准频率的振荡信号。
常见的振荡电路有RC振荡器、LC振荡器和晶体振荡器等。
2. 比较器：将振荡电路产生的振荡信号与一个参考电平进行比较。
当振荡信号的电压高于参考电平时，输出高电平；当振荡信号的电压低于参考电平时，输出低电平。
3. 反相器：用于将比较器输出的信号进行反相处理。
当比较器输出高电平时，反相器输出低电平；当比较器输出低电平时，反相器输出高电平。
4. 输出缓冲器：用于放大和驱动方波信号，使其能够输出到外部设备或电路中。
二、方波发生器的应用方波发生器在电子实验和工程中具有广泛的应用。
以下是一些常见的应用领域：1. 信号发生器：方波发生器可以作为一个简单的信号发生器，用于产生特定频率和幅度的方波信号，用于测试和调试电子设备。
2. 时钟电路：方波发生器可以用作时钟电路的基准信号源。
时钟电路在数字系统和通信系统中起着关键的作用，用于同步和控制各个模块的运行。
3. 脉冲调制：方波发生器可以用于脉冲调制技术中。
脉冲调制是一种将模拟信号转换为数字信号的技术，常用于通信系统和数字音频设备中。
4. 实验教学：方波发生器常用于电子实验教学中，用于演示和研究方波信号的特性和应用。
三、方波发生器的性能指标选择方波发生器时，需要考虑以下几个性能指标：1. 频率范围：方波发生器应具有较宽的频率范围，以满足不同应用的需求。
2. 频率稳定性：方波发生器应具有良好的频率稳定性，以保证输出信号的准确性和稳定性。
3. 输出幅度：方波发生器应具有可调的输出幅度，以适应不同电路和设备的需求。
4. 上升时间和下降时间：方波发生器应具有较短的上升时间和下降时间，以保证方波信号的快速切换和较高的频率响应。
基于单片机的方波信号发生器设计
基于单片机的方波信号发生器设计为了实现方波信号的发生器，我们可以使用单片机来实现，单片机可以通过编程来控制方波信号的频率和占空比。
在这里，我将介绍一种基于单片机的方波信号发生器的设计。
首先，我们需要选择一个合适的单片机来作为我们的控制器。
常用的单片机有Arduino、STM32等。
在这里，我们选择使用Arduino Uno作为控制器。
Arduino Uno是一种开源的微控制器板，使用ATmega328P芯片，具有易用性和良好的稳定性。
接下来，我们需要连接一块电路板用于输出方波信号。
为了实现方波信号的生成，我们可以使用一个555定时器芯片来实现。
555定时器可以方便地产生方波信号。
我们将在Arduino Uno和555定时器之间进行串联连接，Arduino Uno将通过编程来控制555定时器的工作。
接下来，我们需要编写Arduino的程序来控制方波信号的频率和占空比。
我们可以使用Arduino的PWM输出功能来控制方波信号的频率。
通过调整PWM的占空比，我们可以控制方波信号的占空比。
以下是一个简单的Arduino程序示例：```c//定义信号输出引脚#define SIGNAL_PIN 9void setu//将信号输出引脚设为输出模式pinMode(SIGNAL_PIN, OUTPUT);void loo//设置PWM频率为1kHzint frequency = 1000;//设置PWM占空比为50%int dutyCycle = 50;//计算PWM周期//计算PWM高电平时间int highTime = period * dutyCycle / 100;while (true)//输出高电平digitalWrite(SIGNAL_PIN, HIGH);delayMicroseconds(highTime);//输出低电平digitalWrite(SIGNAL_PIN, LOW);delayMicroseconds(period - highTime);}```在这个示例程序中，我们定义了信号输出引脚为9号引脚，在setup 函数中将其设为输出模式。
频率可调的方波信号发生器设计及电路
频率可调的方波信号发生器设计及电路用单片机产生频率可调的方波信号。
输出方波的频率范围为1Hz-200Hz，频率误差比小于0.5%。
要求用“增加”、“减小”2个按钮改变方波给定频率，按钮每按下一次，给定频率改变的步进步长为1Hz,当按钮持续按下的时间超过2秒后，给定频率以10次/秒的速度连续增加（减少），输出方波的频率要求在数码管上显示。
用输出方波控制一个发光二极管的显示，用示波器观察方波波形。
开机默认输出频率为5 Hz。
3.5.1模块1：系统设计（1）分析任务要求，写出系统整体设计思路任务分析：方波信号的产生实质上就是在定时器溢出中断次数达到规定次数时，将输出I/O管脚的状态取反。
由于频率范围最高为200Hz,即每个周期为5ms（占空比1:1，即高电平2.5ms,低电平2.5 m s），因此，定时器可以工作在8位自动装载的工作模式。
涉及以下几个方面的问题：按键的扫描、功能键的处理、计时功能以及数码管动态扫描显示等。
问题的难点在按键连续按下超过2S的计时问题，如何实现计时功能。
系统的整体思路：主程序在初始化变量和寄存器之后，扫描按键，根据按键的情况执行相应的功能，然后在数码显示频率的值，显示完成后再回到按键扫描，如此反复执行。
中断程序负责方波的产生、按键连续按下超过2S后频率值以10Hz/s递增（递减）。
（2）选择单片机型号和所需外围器件型号，设计单片机硬件电路原理图采用MCS51系列单片机At89S51作为主控制器，外围电路器件包括数码管驱动、独立式键盘、方波脉冲输出以及发光二极管的显示等。
数码管驱动采用2个四联共阴极数码管显示，由于单片机驱动能力有限，采用74HC244作为数码管的驱动。
在74HC244的7段码输出线上串联100欧姆电阻起限流作用。
独立式按键使用上提拉电路与电源连接，在没有键按下时，输出高电平。
发光二极管串联500欧姆电阻再接到电源上，当输入为低电平时，发光二极管导通发光。
图3-14 方波信号发生器的硬件电路原理图（3）分析软件任务要求，写出程序设计思路，分配单片机内部资源，画出程序流程图软件任务要求包括按键扫描、定时器的控制、按键连续按下的判断和计时、数码管的动态显示。
方波发生器设计课设的答辩问题
方波发生器设计课设的答辩问题方波发生器设计课设的答辩问题导语：方波发生器是电子电路中常用的信号发生器，其设计需要理解电子元件的工作原理和电路的搭建方式。
方波发生器课设的答辩问题涉及方波发生器的基本原理、设计方法及其应用领域等多个方面。
在本文中，我将针对方波发生器设计课设的答辩问题进行综合评估和回答，并探讨方波发生器的意义和未来发展。
一、方波发生器的基本原理1. 方波的定义和特点方波是一种周期性信号，其波形近似为矩形，上下两个电平分别被称为高电平和低电平，由高电平和低电平的持续时间决定周期和占空比。
2. 方波发生器的工作原理方波发生器主要由振荡电路和比较器组成。
振荡电路负责产生周期性信号，比较器用于将振荡电路输出的波形转换为方波信号。
二、方波发生器的设计方法1. 什么是RC振荡电路？RC振荡电路是一种常用的基本振荡电路，由电容和电阻组成。
通过调整电容和电阻的数值，可以实现不同频率的方波振荡。
2. 如何设计一个简单的方波发生器？(1) 选择合适的振荡电路拓扑结构，如互补对称输出振荡电路或集成电路振荡器。
(2) 根据方波的频率需求，选择适当的电容和电阻数值。
(3) 确定比较器的工作方式和阈值，以使输出波形达到期望的方波形状。
三、方波发生器的应用领域1. 方波发生器在数字系统中的应用方波发生器可以用于产生时钟信号，用于同步数字系统中的各个元件，实现数据的传输和处理。
另外，方波信号也可以用于数字电路测试与调试。
2. 方波发生器在通信系统中的应用方波发生器可以用于频率调制、频率合成和信号发射等通信领域的应用。
通过调整方波的频率和占空比，可以实现多种通信信号的产生。
3. 方波发生器在实验室中的应用方波发生器常用于实验室的信号发生与控制，如模拟电路实验、功率电子实验以及信号处理实验等。
其稳定性和波形准确度对实验结果的可信性起到重要作用。
个人观点与理解：方波发生器作为一个基础的信号发生器，具有非常重要的实际意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行至 359 行）
按键部分。按键 0-->频率千位加 1；按键 1-->频率千位减 1；按键 2-->频率百位加 1；按键 3-->频率百位减 1；
按键 4-->频率十位加 1；按键 5-->频率十位减 1；按键 6-->频率个位加 1；按键 7-->频率个位减 1；
按键 8-->占空比加 1；按键 9-->占空比减 1。
//软件去抖动
{
Tmp=P1^0x0f;
//按键后 f0 变成 XXXX0000，X 中有 1 个为 0，三个仍为 1；高 4 位转移到低 4 位并异或得到改变的值
switch(Tmp)
//判断按键发生于 0~3 列的哪一行 ，对 0~3 行分别加起始值 0,4,8,12
{
case 1 : KeyNo=0;break;
**输出： --
**功能描述：用数码管显示当前的频率值。采用动态扫描的显示方式
*****************************************************************/
void seg7leddisplay()
{
uchar i,temp;
P2=0xfe;
for(i=0;i<5;i++)
if(P0led[3]==0) P0led[3]=9;
else P0led[3]-=1;
break; case 8 :
if(DutyRatio==5)
//当没有按键按下时默认将按键值设定为 16（不存在的按键） //等待按键弹起，防止按一次键加多个值。缺陷：会造成按键时数码管闪烁一次 //有按键时执行按键操作 //频率的千位加 1，0->1->..->4->0 //频率的千位减 1，0->4->3->..->1->0 //频率的百位加 1，0->1->2->..->9->0 //频率的百位减 1，0->9->8->..->1->0 //频率的十位加 1，0->1->2->..->9->0 //频率的十位减 1，0->9->8->..->1->0 //频率的个位加 1，0->1->2->..->9->0 //频率的个位减 1，0->9->8->..->1->0 //占空比调节，加 1,1—>2->..->5->1
{
P0=0xff;
//数码管消隐
P2=_crol_(P2,1);
temp=P0led[i];
P0=DSY_CODE[temp]; delay_ms(1);
}
}
/****************************************************************
**函数名： keyscan() -----按键扫描函数
*****************************************************************/
void keyscan()
{
uchar Tmp;
P1=0x0f;
if((P1&0x0f)!=0x0f)
{
delay_ms(10);
if((P1&0x0f)!=0x0f)
/****************************************************************
** 程序：方波信号发生器
** 功能描述：基于 51 单片机的简易方波信号发生器。频率范围为 1Hz~5KHz 的方波发生器，
占空比 1~5 可调，可按键输入发生频率。
**设计硬件接口资源使用情况：
#include <reg52.h>
#include<intrins.h>
//调用该库可以使用_crol_()和_cror_()
#define uchar unsigned char
#define uint unsigned int
uchar P0led[]={1,0,0,0,1};
//P0led[]--频率及占空比数组。频率初始值为 1000Hz,P0led[0]->千位，
case 2 : KeyNo=4;break;
case 4 : KeyNo=8;break;
case 8 : KeyNo=12;break;
default : break;
//无键按下
}
P1=0xf0;
//高 4 位置 0，放入 4 行
Tmp=P1>>4^0x0f;
//按键后 0f 变成 0000XXXX，X 中一个为 0，3 个仍为 1，通过异或（^）把 3 个 1 变为 0，唯一的 0 变为 1
//P0led[1]->百位，P0led[2]->十位，
//P0led[3]->个位,P0led[4]->占空比
uchar KeyNo,DutyRatio;
//KeyNo--键值（取值 0~15,16 为无效态） ；DutyRatio--占空比（取值 1~5）
uint couter=0,set1HTH0,set1HTL0,set1LTH0,set1LTL0,set2TH0,set2TL0,couterH,couterL;
DutyRatio=1; else
DutyRatio+=1; P0led[4]=DutyRatio; break; case 9 : if(DutyRatio==1) DutyRatio=5; else DutyRatio-=1; P0led[4]=DutyRatio; break; default : break; } } }
for(;xms>0;xms--)
for(t=0;t<120;t++);
}
/****************************************************************
**函数名： seg7leddisplay()
**输入：
P0led[]---- 共 5 位，0~3，每位分别表示频率的千，百，十，个位值；4，占空比值
//串口方式 1
PCON=0;
//SMOD=0
REN=1;
//允许接收
TMOD= 0x20;
//定时器 1 定时方式 2
TH1= 0xfd;
//11.0592M 9600 波特率
TL1= 0xfd;
TR1= 1;
//启动定时器
} */
/****************************************************************
P0：数码管段码（8 位）。连接方式：P0^7~P0^0-->dp、g、f、e、d、c、b、a。
P1：4X4 矩阵按键。P0^0~P0^3-->行 0~行 3,P0^4~P0^7-->列 0-列 3。按键按下时为低电平。
P2：数码管位码（共八个共阳极数码管）。P2^0~P2^7-->S1~S7。注：本设计仅使用前五个数码管。
//共阳极数码管段码
{
0xc0, //0
0xf9, //1
0xa4, //2
0xb0, //3
0x99, //4
0x92, //5
0x82, //6
0xf8, //7
0x80, //8
0x90 //9
};
/****************************************************************
**函数名：delay_ms----延时函数
**输入：
xms----延时时间
**输出：
**功能描述：延时 x ms.
*****************************************************************/
void delay_ms(uint xms)
{
uint t;
//占空比调节，减 1,1—>5->4->..->2->1
/**************************************************************** **函数名：init()----程序初始化程序函数 **输入：
**输出：
P0led[]---- 共 4 位，0~3，每位分别表示频率的千，百，十，个位值
按键处理，按键扫描使用线反转法，有软件去抖动部分。按键按下一次执行一次按键操作，即是按键弹起
时才执行一次按键操作。
数码管显示。数码管为 8 位共阳极数码管。使用动态扫描法显示。
注：使用晶振为 12MHz
**作者：kach
**建立时间Biblioteka 2014.7.6*****************************************************************/
switch(Tmp)
//对 0~3 列分别加值 0，1，2，3
{ case 1 : KeyNo+=0;break; case 2 : KeyNo+=1;break; case 4 : KeyNo+=2;break; case 8 : KeyNo+=3;break; default: break;
} } } else KeyNo=16; P1=0x0f; while(P1!=0x0f); if(KeyNo!=16) { switch(KeyNo) { case 0 :
