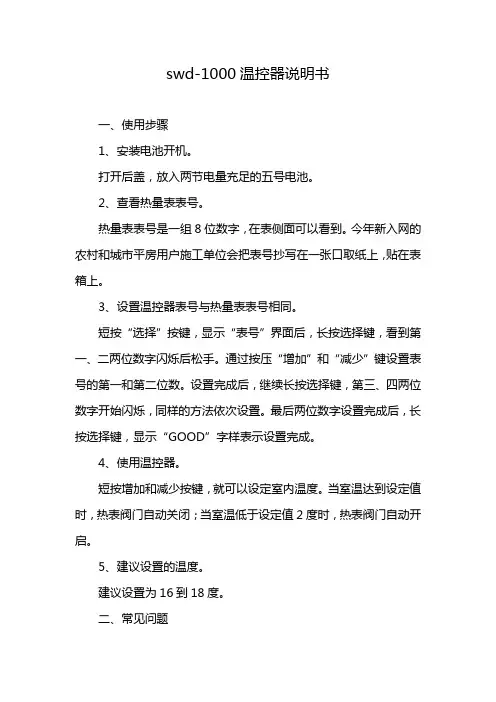

swd-1000温控器说明书

swd-1000温控器说明书

swd-1000温控器说明书
一、使用步骤
1、安装电池开机。

打开后盖,放入两节电量充足的五号电池。

2、查看热量表表号。

热量表表号是一组8位数字,在表侧面可以看到。

今年新入网的农村和城市平房用户施工单位会把表号抄写在一张口取纸上,贴在表箱上。

3、设置温控器表号与热量表表号相同。

短按“选择”按键,显示“表号”界面后,长按选择键,看到第一、二两位数字闪烁后松手。

通过按压“增加”和“减少”键设置表号的第一和第二位数。

设置完成后,继续长按选择键,第三、四两位数字开始闪烁,同样的方法依次设置。

最后两位数字设置完成后,长按选择键,显示“GOOD”字样表示设置完成。

4、使用温控器。

短按增加和减少按键,就可以设定室内温度。

当室温达到设定值时,热表阀门自动关闭;当室温低于设定值2度时,热表阀门自动开启。

5、建议设置的温度。

建议设置为16到18度。

二、常见问题
1、温控器不能调温度,原因可能是:
①温控器上的表号与热表的号码不一致,解决办法:按照使用步骤2和3正确设置表号。

②频繁更改设定温度。

设定的温度生效后,半个小时后才能再次有效地设置。

2、我已经交费了,为什么家里还没有暖气?
①远程热表用户交费后,两小时内热表阀门自动打开。

②也可以通过长按“模式”键手动打开。

温控器说明书

温控器说明书

温控器说明书尊敬的用户:感谢您选择使用我们的温控器产品。

为了确保您能正确并方便地使用该产品,我们特别为您撰写了以下说明书。

请在使用前仔细阅读本说明书,并按照操作指南正确操作。

一、产品概述我们的温控器是一款先进的智能控制设备,可实现对温度的精确控制和调节。

采用先进的技术,具备稳定可靠、操作简便的特点。

二、产品特性1. 温度调节范围广泛:本温控器支持调节范围为-10°C至80°C,满足不同环境下的温控需求。

2. 精确度高:采用高精度传感器,温度控制精度可达到±0.5°C,确保温度稳定性。

3. 显示直观:液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。

4. 多种工作模式:支持手动模式和自动模式切换,可根据实际需求进行选择。

5. 时钟功能:具备定时启动和关闭功能,提供更加便利的使用体验。

6. 报警功能:当温度达到设定的上下限值时,温控器会发出警报提醒,确保温度安全。

三、安装步骤1. 请将温控器正确安装在所需控制的设备上,并确保电源连接正常。

2. 打开电源开关,温控器将自动进入工作状态。

3. 根据实际需求,设置温度范围、工作模式以及定时功能。

四、功能操作1. 温度调节:通过旋转控制按钮可以调节设定温度,逆时针旋转降低温度,顺时针旋转提高温度。

2. 工作模式切换:通过长按控制按钮,可实现手动模式和自动模式间的切换。

3. 定时功能设置:按下定时设置键,并依照提示进行相应设置,可以实现定时启动和关闭功能。

五、注意事项1. 请确保温控器的安装牢固,避免受到外力的振动或碰撞。

2. 请勿将温控器接触到水、油等液体,以免损坏设备。

3. 在进行温度调节时,请根据实际需求适度调整,避免过度升温或过度降温。

4. 请勿在高温或湿度较大的环境中使用温控器,以免影响性能和寿命。

5. 请勿随意拆卸温控器,否则会造成设备损坏或安全隐患。

六、故障排除1. 温控器无法启动:请检查电源是否接通,电源线是否连接正常。

温控器说明书

温控器说明书

温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备,能够自动感知环境温度,并根据设定的温度范围进行自动调节。

本说明书将介绍温控器的基本功能、特点以及使用方法。

2. 功能特点- 温度感知:温控器能够准确感知环境温度,并将温度数据实时反馈给用户。

- 温度调节:用户可以通过温控器设定温度范围,温控器会根据设定值进行自动调节。

- 显示屏:温控器配备了一个清晰的显示屏,用于显示当前温度和设定的温度范围。

- 定时功能:温控器支持定时功能,用户可以预先设置温度调节时间,方便根据需求灵活调整。

3. 使用方法3.1 查看当前温度步骤:1. 打开温控器电源。

2. 查看温控器显示屏上方的当前温度数字。

3.2 设定温度范围步骤:1. 按下温控器上的设定按钮,进入温度设定模式。

2. 在显示屏上使用调节按钮,设定所需的最低和最高温度。

3. 确认设置后,按下设定按钮以保存设定值。

3.3 手动调节温度步骤:1. 按下温控器上的调节按钮,进入手动调节模式。

2. 使用调节按钮,逐步调整温度。

3. 调整完成后,等待温控器自动稳定温度。

3.4 使用定时功能步骤:1. 按下温控器上的定时按钮,进入定时设定模式。

2. 使用调节按钮,设定所需的定时时间。

3. 确认设置后,按下定时按钮以启动定时功能。

4. 安全注意事项为了确保安全使用温控器,请注意以下事项:- 请确保在使用温控器时,电源连接良好,没有松动或损坏的情况。

- 请勿将水或其他液体溅入温控器内部,以免引发短路或其他安全问题。

- 请勿在温控器上放置易燃物品或其他有潜在危险的物品。

- 请定期检查温控器的电源线是否损坏,及时更换以避免意外发生。

5. 常见问题解答5.1 温控器显示屏不亮或显示异常怎么办?- 请检查温控器的电源是否已连接,以及电源线是否损坏。

- 如以上情况均无问题,请联系售后服务中心进行维修。

5.2 温控器无法自动调节温度怎么办?- 请检查温控器的温度传感器是否正常工作。

温控器说明书

温控器说明书

温控器说明书【篇一:温控器说明书】安全指导在安装、操作和运行本温控器前,请仔细阅读本说明书,并妥善保管。

本温控器有危险电压,并监控电力变压器,如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。

只有合格的技术人员才允许操作本温控器,在进行操作之前,要熟悉说明书中所有安全说明、安装、操作和维护规程。

本温控器的正常运行取决于正确的运输、安装、操作和维护。

1、温控器是电子计量产品,其使用寿命为五年,每年需进行周期检验。

2、本温控器只能按照本公司规定的目的和方法使用。

未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障,甚至损坏。

3、使用前请您详细阅读该说明书。

设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接;安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理;使用人员请重点参阅基本操作及异常现象处理。

4、每台温控器在使用前应进行功能测试,以保证使用的可靠性及测量、控制的精度。

5、温控器在运输时应采用原包装,以免造成机械损坏。

6、温控器不使用时,请进行防潮处理。

7、温控器使用时应注意电源等级(无特殊说明时,一般为ac220v)。

8、当您准备使用温控器时,请仔细阅读该说明书的电气连接部分,确认连接无误后再给温控器送电!9、为保证温控器输入信号质量,温控器正常运行前务必拧紧传感器插头。

10、在干式变压器进行耐压测试前,必须将传感器插头与温控器分离,以避免温控器被损坏。

11、切勿用打火机等明火对传感器探头进行模拟温升试验,否则会损坏pt100传感器。

12、避免在含有二氧化硫(so2)或其他腐蚀性气体的环境中使用本温控器,否则会使继电器的触点失效。

温控器属于电子精密仪表,请客户妥善保管和放置,如确有问题,本说明书上或温控器面膜上有我公司的服务电话,请客户与本公司联系,公司有专人负责处理,谢谢合作。

同时感谢您使用我公司的温控器产品,不足之处请您提出宝贵意见。

温控器设置说明

温控器设置说明

6.地板温度保护点的设置,关机模式下,长按5秒,用+或-来调整地板温度保护点。
l 九产品维护和服务
本产品保修期为24个月,从售出之日起计算。本公司提供本公司所有产品的售后维修和技术服务,因人为故障或超出保修期间的产品,本公司酌情收取一定费用。(即材料成本)
非常感谢您的使用,也敬请在仔细阅读完说明书以后小心安装。
4把面板和电源部分轻轻扣在一起,注意本机的卡槽一定安装到位。
5.调试好整个机器后,用手轻轻将本机的玻璃防护膜撕下,即完成。
注意:本机系220V交流电源供电,安装时请切断电源,并由专业人员安装。
l 八功能详述
1.温度校准功能:关机模式下,长按“M”键5秒以上,背光灯点亮,并进入室温校准界面,按“+”或“-”号即可校准到标准温度,然后按”M”键确认或者停滞5秒钟待系统默认确认。
5.周编程模式设置:
5-1周循环功能使用说明:
开机模式下,长按进行"周循环模式"和"正常模式"切换。"正常模式"下"加热"标志长显示,"周循环模式"下"加热"标志秒闪。周循环时间6个时段默认时间为00:00(00:00表示此时点设定无效),默认温度为15'C。时间进入相应时段后,设定温度自动转换为相应时段温度,此时可以对设定温度进行调整,但调整后的温度不做存储。六个时段的时间必须按顺序进行设定,即定义六个时段分别为T1、T2、T3、T4、T5、T6,则时间的前后顺序必须按T1-->T2-->T3-->T4-->T5-->T6来排列。例如T1若设定为12:10,则T2、T3、T4、T5、T6设定时间必须在其后,不可在其前或相同,如设定为12:10或之前的任何一个时间都为无效。无效时点必须在有效时点之后,否则该无效时点之后的有效时点也会认为无效。比如,T1、T3有设定,而T2无设定,则T3也会被看做无设定。

温控仪说明书

温控仪说明书
P
:加热器断线报警(CTL-6*3
D:
范围内报警
S
:加热器断线报警(CTL-12*3
E:
附待机上限偏差报警
R
:控制环断线报警*4
F:
附待机下限偏差报警
V
:上限设定值报警
G;
附待机上下限偏差报警
W
:下限设定值报警
⑦第一报警(ALM1,⑧第二报警(ALM2 *2
H:上限输入值报警
⑨通信功能(仅限CD系列)
设定模式 参数设定模式
4工程师参数设定模式
第4篇通讯篇(仅限CD系列表)
第5篇其它

1.型号定义
请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH□01/02□ □ □-□ □*□ □-□ □
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
①规格尺寸 详见第1篇节
②控制类型
F:PID动作及自动演算(逆动作)
⑺本系列仪器无电源开关和保险丝,如需可加装。
保险丝型号:延时保险
⑻当为电流输入时,必须在输入端子间接入250Q(土%±10ppm或
更大)的电阻,由客户自己解决。
⑼不要过分旋紧端子螺钉。请使用合适的端子螺丝接线片(螺丝型号M3X6建议
力矩[])。
4.规格
输入
种类:
a)热电偶:
K,J,R, S, B, E,T,N, U, L,PLH,W5Re/W26Re
•空调的直吹。
•室内使用,勿置于阳光直射下。
•热辐射积累之处。
3.
端子构成
接线注意事项
⑴热电偶输入,应使用对应的补偿导线。
⑵热电阻输入,应使用低电阻且无差别的3根导线。
⑶输入信号线应远离仪器电源线,动力电源线和负荷线以避免产生杂讯干扰。

温度控制器的说明书

温度控制器的说明书

温度控制器的说明书一、产品介绍温度控制器是一种用于控制温度变化的设备,通常应用于各类加热或冷却系统中,以确保温度的稳定和准确性。

本说明书将详细介绍温度控制器的使用方法、技术规格以及安全注意事项。

二、技术规格1. 输入电压:AC 220V2. 控制类型:PID控制3. 温度范围:-50℃至+150℃4. 温度精度:±1℃5. 输出类型:继电器输出6. 外观尺寸:120mm×80mm×40mm三、使用方法1. 连接电源:将温度控制器的电源线连接到AC 220V电源上。

2. 连接传感器:根据需要,将温度传感器连接到温度控制器的探头接口上。

3. 设置温度目标值:使用温度控制器面板上的按钮和显示屏,设置所需的温度目标值。

4. 参数调整:按照需要,调整PID控制参数以实现更准确的温度控制。

5. 启动控制器:按下温度控制器面板上的启停按钮,控制器将开始工作并调节系统温度。

6. 监控温度:使用控制器面板上的显示屏,实时监控当前温度以及目标温度。

四、安全注意事项1. 在安装和操作控制器之前,请确保断开电源以防止电击事故。

2. 请根据产品规格正确选择电源电压,使用不符合规定电压的电源会导致设备损坏。

3. 定期检查控制器、传感器和电缆的连接是否牢固,避免松动或脱落导致设备故障。

4. 请勿在潮湿、腐蚀性或易燃易爆环境中使用温度控制器,以免引发安全事故。

5. 在长时间不使用时,建议将温度控制器断开电源,并储存在干燥、通风良好的地方。

6. 如果发现异常情况或设备故障,请立即断电并寻求专业人员进行维修。

以上是温度控制器的说明书,希望能帮助您正确、安全地使用该设备。

如有任何疑问或问题,请咨询售后服务部门,感谢您的支持与配合。

注:本说明书仅供参考,请以实际产品附带的说明书为准。

sang-a温控器说明书

sang-a温控器说明书

sang-a温控器说明书Sang-a温控器说明书一、使用前须知1.本产品只适用于交流220V电源。

2.请勿用湿手触摸温控器和电源插座。

3.在安装和维护过程中,必须切断电源,以免触电。

4.若因人为原因造成产品损坏或故障,不得维修或拆卸,以免损伤自己和设备。

5.本产品仅适用于控制室内恒温环境,不适用于工业和极端环境,如高温、低温等。

6.严禁拆开外壳和更改控制参数,否则会影响产品性能和安全性。

7.如果产品出现故障,请及时与售后服务中心联系处理。

二、安装步骤1.首先将温控器固定在墙上或安装板上。

2.将电源线和采暖设备的电源线连接到温控器上,确保电源接线可靠。

3.连接温度传感器到温控器上,并将其固定在控制区域。

4.将温度传感器插头插入温控器的传感器插孔,检查是否正确插入。

5.将温控器和采暖设备插头插入电源插座,打开电源开关即可使用。

三、操作指南1.按下开关机键,温控器开始运行并显示实时室温。

2.按下设置键,进入设置模式,按上下键选择想要设置的参数,按确认键确定,按返回键返回上一级。

3.按下模式键,切换温控器的工作状态和工作模式,如普通模式、节能模式等。

4.根据需要,可以对温度、时间、模式等进行自定义设置,保证室内环境的舒适和节能效果。

四、注意事项1.在使用过程中,不要将温控器放在阳光直射或潮湿的地方。

2.要经常清洁温度传感器,以保证其精度和稳定性。

3.如果长时间不使用,应将温控器取下并存放在干燥通风处。

4.本产品采用晶体管控制技术,具有高精度、高稳定性和低噪音等优点。

5.如遇特殊情况或异常,应及时切断电源,并联系专业人士进行检修和维护。

祝您使用愉快!。

立林温控器说明书

立林温控器说明书

立林温控器说明书
立林温控器使用说明书
1. 产品概述:
立林温控器是一款用于控制室内温度的设备,具有自动调节温度、定时开关、温度显示等功能,可广泛应用于家居、办公室、酒店等场所。

2. 产品特点:
- 简洁易用:采用直观的操作界面和按键设计,简单易懂,方
便用户操作。

- 精准控温:内置高精度温度传感器,可根据环境温度进行智
能控制,实现精确的温度调节。

- 定时开关:可设置定时开关机功能,方便用户在不同时间段
自动调整温度。

- 温度显示:设备上配有液晶屏,显示当前温度和设定温度,
方便用户实时了解室内温度状态。

3. 使用方法:
- 连接电源:将温控器插头插入电源插座,确保供电正常。

- 设置温度:长按“设置”按钮,待液晶屏上出现“SET”字样后,按“+”、“-”按钮来调节温度。

再次长按“设置”按钮确认设定。

- 定时开关:长按“定时”按钮,待液晶屏上出现“TIMER”字样后,按“+”、“-”按钮调整定时开关机时间。

再次长按“定时”按
钮确认设定。

- 开启温控:按下“开关”按钮,设备将开始判断当前温度并进
行温度调节。

4. 注意事项:
- 请将温控器放置在通风良好,避免阳光直射的位置。

- 使用过程中如发生异常,请立即停止使用,并与售后服务联系。

- 请勿将温控器插头插入过负荷电源,以免对设备造成损坏。

- 不要对温控器进行任何修理或改装,以免影响设备正常工作。

以上为立林温控器的使用说明书,如有疑问请联系售后服务中心。

台达温控器说明书

台达温控器说明书

台达温控器说明书一、操作手册1. 打开温控器外壳,将电源插头插入电源插座。

2. 按下电源开关,温控器将自动启动。

3. 通过触摸屏或遥控器设置温度。

4. 当温度达到设定值时,温控器会自动关闭加热器。

5. 当需要手动打开或关闭加热器时,可以通过触摸屏或遥控器上的加热器开关实现。

6. 当需要调整温度设定值时,可以通过触摸屏或遥控器上的温度设定键进行调节。

7. 当需要调整时间时,可以通过触摸屏或遥控器上的时间设定键进行调节。

8. 当需要查看当前温度和湿度时,可以通过触摸屏或遥控器上的显示键查看。

9. 当需要重置温控器时,可以按下重置按钮,将所有设定恢复为出厂默认值。

二、技术规格1. 电源电压:220V/50Hz2. 最大功率:1500W3. 测量范围:温度-5℃~50℃,湿度0%~99%RH4. 测量精度:温度±0.5℃,湿度±3%RH5. 控制精度:温度±1℃,湿度±3%RH6. 显示分辨率:温度0.1℃,湿度1%RH7. 外观尺寸:160mm x 80mm x 40mm8. 重量:约1kg三、连接线路图1. 将电源插头插入电源插座。

2. 将加热器的电源插头插入温控器的加热器接口。

3. 将传感器探头挂在需要测温的位置,并固定好。

4. 将传感器的信号线连接到温控器的信号输入接口。

5. 将触摸屏或遥控器连接到温控器的信号输出接口。

四、设定指南1. 调整温度设定值:通过触摸屏或遥控器上的温度设定键进行调整。

调整后的温度设定值将自动保存,下次开机时无需重新设置。

2. 调整时间设定值:通过触摸屏或遥控器上的时间设定键进行调整。

调整后的时间设定值将自动保存,下次开机时无需重新设置。

3. 查看当前温度和湿度:通过触摸屏或遥控器上的显示键查看当前温度和湿度。

同时还可以查看历史记录,了解温度和湿度的变化情况。

4. 重置温控器:当需要将所有设定恢复为出厂默认值时,可以按下重置按钮实现。

威尔海温控器产品使用说明书

威尔海温控器产品使用说明书

温控器产品说明书深圳市威尔海电子有限公司电话:0755-2953 9385 传真:*************技术支持:田工①开口尺寸:②接线图:电源接线柱1和2 : 制冷输出接线柱1和3 : 加热输出接线柱1和4 : 报警输出接线柱5和6: 接电源接线柱7和8: 接温度传感器锁定开关: 将1或2拨到ON的位置,可将已经设定好的控制参数锁定。

指示灯状态说明:WORK灯作为工作指示灯使用,闪烁表示制冷或制热延时,LED长亮表示制冷或制热工作。

SET灯作为设置指示灯使用,LED长亮表示在设置状态。

开启或关闭温控器:温控器通电后默认是开机状态。

在关机状态下按RST键一次可开启温控器,在开机状态下,按住RST键3秒以上,可关闭温控器。

◆设定控制温度上限:在待机状态下按SET键一次进入控制温度上限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按SET键一次回到待机状态.◆设定控制温度下限:在待机状态下按RST键一次进入控制温度下限设置,按▲或▼键调整,按住▲或▼键三秒不放进入快速调整模式.再按RST键一次回到待机状态.设置控制参数:按住SET键三秒不放进入控制参数设置,按▲或▼键选择要调整的菜单,再按SET 键一次进入相应的控制参数设置状态,按▲或▼键调整需要修改的控制参数,调整好后按RST键退出,或系统延时5秒退出菜单代码说明:符号 详细说明 设置范围 出厂设置 单位HD 加热回差 1~25℃ 5 ℃CD 制冷回差 1~25℃ 5 ℃LS 设置下限 20 ℃HS 设置上限 30 ℃CA 温度较正 -9~+9 0 ℃PT 制冷延时起动 0~30 1 分钟AH 超高温报警 0~25 -50 ℃AL 超低温报警 0~25 110 ℃◆区间恒温控制功能:1:当测量温度值≥控制温度上限时,启动制冷输出,继电器吸合;当测量温度<控制温度上限- CD时,关闭输出,继电器断开。

2:当测量温度值<控制温度下限时,启动加热输出,继电器吸合;当测量温度≥控制温度下限+HD时,关闭输出,继电器断开。

PID温控器使用说明书

PID温控器使用说明书

使用说明书U-HSX1300-MICN2 1.产品介绍傻瓜式模糊PID温控器/调节仪采用模糊PID算式,无需人工整定参数,控温精度基本达±0.5℃,无超调、欠调,性价比高。

傻瓜式操作,7款外型尺寸,支持33种信号输入功能,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。

适用于工业炉,电炉,烘箱,试验设备,制鞋机械,注塑机械,包装机械,食品机械,印刷机械等行业。

支持2路报警功能,支持1路控制输出或支持采用标准MODBUS RTU协议的RS485通讯接口,1路DC24V配电输出。

输入端、输出端、电源端光电隔离。

100-240VAC/DC或12-36V DC开关电源供电,标准卡入式安装,工作环境温度在0-50℃,且相对湿度5-85%RH无凝结。

2.显示面板外观结构图(1)PV显示窗(测量值)(2)SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值(3)第一报警(AL1)和第二报警(AL2)指示灯、运行灯(RUN)和输出灯(OUT)(4)确认键(5)移位键(6)减少键(7)增加键图1从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出,其方法是将仪表前面板两侧的锁扣向外侧拨开,然后抓住仪表的前面板向外拔,即可使表芯与表壳分离。

在回装时,将表芯插入表壳后一定要推紧,并将锁扣锁紧,以保证防护标准。

外形尺寸开孔尺寸外形尺寸开孔尺寸160*80mm(横式)152*76mm48*96mm(竖式)45*92mm 80*160mm(竖式)76*152mm72*72mm(方式)68*68mm 96*96mm(方式)92*92mm48*48mm(方式)45*45mm 96*48mm(横式)92*45mm3.接线图2规格尺寸为A、B、C、D、E型接线图注:横竖式仪表后盖接线端子方向不一样,见示意图3图3图4规格尺寸为F型接线图图5规格尺寸为H型接线图注1:上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。

温控器使用说明书

温控器使用说明书

规格说明:◆面板尺寸:75×35(单位:mm) ◆建议安装孔尺寸:71×30(单位:mm) ◆外壳:阻燃ABS 塑料◆防护等级:IP45 ◆使用环境:◇工作环境温度:-10℃~+60℃;◇工作环境相对湿度:20%~85%(不凝露)。

◆主要功能及电参数:◇电源电压:12VAC/VDC;◇电源功耗:≤5W;◇温度测量范围:-40℃~+50℃;◇测量精度:±l℃;◇分辩率:1℃;◇开机延时保护时间:0~9min ◇高低温报警设置范围:O℃~20℃并可以取消;◇温度校正范围:-5℃~+5℃;◇除霜周期:0~99h;◇除霜时间:0~99min ◇压缩机输出接点:10A 240VAC;除霜输出接点:10A 240VAC;◇传感器:NTC 103AT。

参数设定操作:◆修改参数值操作:◇按住[Set]键3S 进入参数项选择模式,设置指示灯亮;LED 显示某一参数项;◇按[▲]或[▼]键选择参数项(F1�6�7�6�7F7),按[▲]增加,按[▼]减少,再按[Set]键显示相应参数项的参数值;◇按住[Set]键不松手,同时再按一下[▲]键或[▼]键改变参数值,如连续按[▲]或[▼]键不放,参数值自动快速增大或减小;松开[Set]键,单按[▲]或[▼]键选择下一个参数项,按住[Set]键不松手,同时再按一下[▲]键或[▼] 键改变参数值,重复以上步骤进行所有参数值的设定;◇所有参数设定完毕,按一下[Rst]键保存所有设定值,返回温度测量状态设置指示灯灭。

若30S 后无键操作,机器自动存储设定值并返回温度测量状态,设置指示灯灭。

若在参数设定完成后30S 内未按[Rst]键保存就断电,机器仍按原来的参数值运行。

◆查看参数值操作:◇按一下[▲]键,显示已设定上限值2S,返回当前温度显示状态;◇按一下[▼]键,显示已设定下限值2S,返回当前温度显示状态;◇按一下[Set]键,显示已设定除霜间隔、最大除霜时间各2S,返回当前温度显示状态。

温度控制器说明书

温度控制器说明书

温度控制器说明书温度控制器说明书1. 简介温度控制器(Temperature Controller)是一种用于测量和控制温度的设备。

它广泛应用于工业、科研、农业等领域,用于保持恒定的温度环境以满足特定的需求。

本说明书将介绍温度控制器的基本使用方法和注意事项。

2. 功能特点- 温度测量:温度控制器可以精确测量环境或物体的温度,并实时显示在屏幕上。

- 温度设定:用户可以通过温度控制器设置所需的温度值。

- 温度控制:温度控制器可以根据用户设定的温度值自动控制加热或制冷设备,以保持温度稳定。

- 报警功能:当温度超过或低于设定的阈值时,温度控制器会发出警报以提醒用户。

- 数据记录:温度控制器可以记录温度数据,并提供导出或打印功能。

3. 使用方法3.1 连接将温度探头插入温度控制器的探头接口,并确保连接牢固。

3.2 开机按下温度控制器的电源按钮,待显示屏上出现启动画面后,即表示温度控制器已成功开机。

3.3 设定温度使用温度控制器上的设定按钮或旋钮,调整显示屏上的温度数值,以设定所需的目标温度。

3.4 启动控制在设定好目标温度后,按下温度控制器上的启动按钮,控制器将开始控制加热或制冷设备以维持目标温度。

3.5 报警功能如果温度超过或低于设定的阈值,温度控制器将发出警报声。

在警报触发时,及时采取相应措施以避免温度波动过大。

4. 注意事项- 请勿在温度控制器受潮或温度较高的环境中使用,以免损坏设备。

- 在使用过程中请注意安全,避免触摸温度探头以免烫伤。

- 调节温度时,请逐步调整,避免温度波动过大。

- 定期校准温度控制器以确保测量的准确性和稳定性。

- 在长时间不使用温度控制器时,请断开电源并存放在干燥通风的地方。

5. 维护和保养- 温度探头需要定期清洁和校准,以保证测量的准确性。

- 定期检查温度控制器的电源线和连接线是否损坏。

- 如有任何故障或异常情况,请及时联系售后服务。

6. 常见问题解答问:温度控制器无法开机怎么办?答:请检查电源线是否连接正常,并确保电源插座有电。

养殖温控器使用说明书

养殖温控器使用说明书

养殖温控器使用说明书
尊敬的客户,首先感谢您选用本公司的产品:
●请按照规定的额定电流使用,严禁超载。

●严格执行电工标准、准确按照接线图进行接线。

一、使用环境
●本产品专为养殖用户设计,可用于潮湿的环境,但不可浸入水中使用。

●使用时请将探头线穿入埋线管中,放置于需要测温的地方,切勿将探头直接埋入水泥砂浆。

二、技术指标
●温度设定范围:5~50℃(可定制)
●温度测量范围:0~99℃
●温控精度:±1℃
●电源电压:AC220V±20% 50Hz
●额定功率:3000W
●额定电流:16A
●外形尺寸:73mm*104mm*39mm
三、操作说明
1.开关机:按键可开机或关机。

2.温度设置:按∧或∨键,设定温度闪烁,可按∧或∨键调节目标温度,按键确认并返回,无操作20秒自动确认。

备注:温控器在加热状态下,红色指示灯亮起。

温控器在不加热状态下,指示灯不亮。

四、接线方式
红(L)黄(H)绿(N)黑蓝
负载
- 1 -
电源探头
备注:L为进电火线,H为负载火线,N为公共零线。

五、故障诊断
开机状态下,显示“1F”并闪烁,代表探头断路。

开机状态下,显示“1N”并闪烁,代表探头短路。

- 2 -。

温控器操作说明

温控器操作说明

操作说明书1.“舒适模式”和“日/周计划”模式温控器正常工作时处于预定的日计划或周计划模式下,按照预设的时间段工作。

如果某个预设时段的目标温度设为“oF”,则该时段停止加热,且屏幕关闭。

当温控器运行在日/周计划时,按【】键可以临时关闭加热,此时屏幕熄灭,直至下一个目标温度不为“oF”的时段来临,温控器会自动开启。

在屏幕熄灭状态下,按【】键可临时启动“舒适模式”,温控器按照舒适模式预设的目标温度运行,4小时后自动返回日/周计划模式。

自动返回的时间可在后台管理界面中设定,范围1~99小时。

2.解除锁定:温控器默认处于锁定状态(显示“”图标),在对温控器进行除设定时间以外的操作时,将提示输入4位密码。

按【】【】键调节当前位的密码(0~F),按【】切换到下一位,按【】键确定。

密码正确后,温控器解除锁定(“”图标消失),否则将返回并保持锁定状态。

解除锁定后,无按键操作30秒后会自动重新锁定,也可长按【】键手工锁定。

3.切换工作模式:在解锁后,按【】键可在“舒适”“日计划”“周计划”三种模式之间切换,按【】确定。

当温控器被切换到“舒适”模式时,将一直以预设的舒适温度运行,无法停止。

可按【】【】键调节舒适模式的目标温度,按【】确定。

当温控器切换到“日计划”或“周计划”时,可按【】键调节日计划或周计划的时段和温度,详见下节。

4.日计划时段和温度设置在已解锁且处于日计划模式下(即使屏幕熄灭也可设置),按【】键可调节日计划设置。

首先是时间栏显示00:00,设定温度闪烁,可按【】【】键调整从00:00开始的目标温度,目标温度设为oF 表示该时段关闭加热。

调整温度后按【】键,时间栏闪烁,可设定下一时段的起始时间;再按【】键,设定温度闪烁,可设定该时段的目标温度。

如上循环,直至将时段起始时间设为24:00,表示全天时段设定完成。

按【】键保存设定并返回。

5.周计划时段和温度设置在已解锁且处于周计划模式下(即使屏幕熄灭也可设置),按【】键可调节周计划设置。

温度控制器操作说明书

温度控制器操作说明书

温度控制器操作说明书一、产品概述温度控制器是一种用于自动调控设备温度的智能电子仪器。

通过采集温度数据,并根据预设的温度范围进行控制,实现精确的温度控制和调节。

本操作说明书将为您详细介绍温度控制器的使用方法和注意事项。

二、产品外观和组成1. 外观描述温度控制器外观小巧精致,采用黑色塑料材质。

正面配备液晶显示屏和按键控制区域,底部有插孔用于连接传感器。

整体设计简洁大方,符合人体工学原理,易于操作。

2. 组成部件温度控制器由以下主要部件组成:(1) 显示屏:采用液晶技术,以数字方式实时显示当前温度和设定温度。

(2) 控制按键:包括上、下、确定等按键,用于设置和调节温度参数。

(3) 传感器插孔:用于插入温度传感器连接线,将温度数据输入到控制器中。

三、使用方法1. 上电及初始化将温度控制器插头与电源插座连接,按下控制器背面的电源开关,控制器即可供电并初始化显示正常。

2. 温度控制设置(1) 按下控制器上的“设定”按钮,进入温度设定模式。

(2) 使用上下按键选择您需要的温度设定值,按下“确定”按钮确认设定。

3. 温度读数显示(1) 控制器将实时显示当前温度数值,您可以通过温度单位按钮切换摄氏度或华氏度显示。

(2) 当温度达到设定值时,控制器将发出声音提示,并停止加热或制冷操作。

4. 温度报警功能(1) 温度控制器具备温度报警功能,当温度超出设定范围时,控制器将发出报警声音,并在显示屏上闪烁提示。

(2) 若出现温度超出设定范围的情况,请立即检查设备故障并采取相应措施以避免损坏。

5. 温度控制模式切换温度控制器支持手动模式和自动模式的切换。

您可以根据需要选择手动模式或自动模式进行温度控制。

(1) 手动模式:您可以通过手动设定的方式控制温度升高或降低。

(2) 自动模式:温度控制器将根据您设定的温度范围自动进行温度控制,保持设备处于所需的温度状态。

四、注意事项1. 使用环境请确保在干燥、通风良好的环境中使用温度控制器,并避免阳光直射、潮湿或过于高温的环境。

温度控制器使用说明书

温度控制器使用说明书

温度控制器使用说明书一、产品概述温度控制器是一种用于控制和调节温度的设备。

它可以实时监测环境温度,并按照预设的温度范围进行自动控制,以确保温度保持在设定值内。

二、产品组成1. 主机:包含显示屏、按键和控制电路等组件,用于设置和监控温度控制器的工作状态。

2. 传感器:用于感知环境温度的变化,并将其转化为电信号,传输给主机进行处理。

3. 输出端口:用于连接外部设备,如加热器、冷却器等,以实现温度调节。

三、使用步骤1. 连接电源:将温度控制器插入电源插座,并确保电源稳定。

2. 连接传感器:将传感器插入温度控制器的传感器接口中,并确保连接牢固。

3. 设置温度范围:按照产品说明书中的指引,通过按键设置所需的温度范围。

4. 连接外部设备:根据需要,使用合适的电缆将外部设备连接至温度控制器的输出端口上。

5. 开机:按下电源按钮,温度控制器将开始运行,并在显示屏上显示当前温度及工作状态。

6. 调试和调节:根据实际需要,适时调整温度控制器的参数,以达到预期的温度控制效果。

四、注意事项1. 请确保温度控制器在通风良好的环境中工作,避免遮挡或靠近高温的物体。

2. 避免温度控制器长时间暴露在潮湿、尘土等有害环境中,以免影响正常使用寿命。

3. 使用前请认真阅读产品说明书,并按照要求正确操作,以免因误操作导致设备损坏或操作失误。

4. 在设置温度范围时,请合理选择上下限,避免因温度波动过大造成设备故障或无法达到所需温度。

5. 如遇到温度控制器异常工作或其他问题,请及时联系售后服务中心进行咨询或维修。

五、常见问题解答1. 温度控制器显示屏无法正常工作怎么办?答:请检查电源接口是否接触良好,确认电源供电充足,并检查是否有异常开关或损坏的部件。

2. 温度控制器无法控制温度在设定范围内怎么办?答:请确认传感器连接是否正确,温度控制器和外部设备的连接是否稳固,并适时调整温度范围和控制参数。

3. 温度控制器显示温度与实际温度不一致怎么办?答:请检查传感器的位置是否合理,避免受到外部干扰,如阳光直射或其他热源等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

、温控器使用说明书————————————————————————————————作者:————————————————————————————————日期:LD-BK10-220EFQ 干式变压器温度控制器使用说明书福建省力得自动化设备有限公司写在前面◆安装、操作和运行前,请认真阅读本说明书!◆请将本说明书交由最终使用者保留!◆在进行变压器耐压试验前,应先将传感电缆插头及电源线与温控器分离,以免损坏温控器!!!◆为了保证温控器能够正常投运,在搬运、安装时尽可能小心轻放。

◆尽可能将温控器安装在变压器外壳或墙体上。

◆禁止用明火烧烤测温探头进行温控检测,若需要检测温控器的输出状态,请检测温控器的模拟输出功能。

(操作密码:1012)◆外部接线时请参照温控箱门背面的接线图,注意接线端子是有源还是无源,并参考本册中对继电器接点容量的说明。

◆如果您在阅读本册和使用温控器时发现疑问或错误,很感谢您能及时与我们联系。

◆本说明书若有进一步修订和更改,恕不另行通知。

若本册附有插页,则以插页说明为主。

◆销售热线:4服务电话:1目录1.概述 (3)2. 技术指标 (3)3.功能与型号分类 (4)4.传感电缆总成 (4)5.显示与按键 (5)6. 参数设置 (6)7.4~20mA电流输出型(E型) (11)8.RS485/232通讯型(F型) (11)9.现场故障处理小常识 (11)10.配件与订货 (12)11. 服务 (12)12.安装示意图 (13)1.概述LD-BK10(Q)系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术,利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升,能够自动启停冷却风机对绕组进行强迫风冷,并能控制超温报警及超温跳闸输出,以保证变压器运行在安全状态。

LD-BK10(Q)系列干式变压器温度控制器具有良好的扩展性,可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出),可根据用户需求扩展特殊功能并控制输出,也可根据用户需求将控制输出接点容量设计达到5A/220VDC。

2.技术指标2.1 测量范围: -30.0℃~240.0℃2.2 测量精度:精度等级 1级(温控器0.5级,传感器B级)分辨率 0.1℃2.3 使用条件:环境温度 -20℃~+55℃相对湿度 < 95%(25℃)电源电压 AC220V(+10%,-15%)电源频率 50HZ或60HZ(±2HZ)2.4 温控器功耗:≤8W2.5 温控器重量:约5kg2.6 执行标准: 生产标准: JB/T7631-2005《变压器用电子温控器》通过的认证:ISO9001:2008国际质量管理体系认证通过的试验:IEC61000-4:2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准2.7 继电器触点输出:风机触点容量:9A/250VAC控制输出容量:5A/250VAC;5A/30VDC(阻性)2.8 Pt100传感器引线采用三线制,其探头尺寸:Ф3×30mm或Ф4×40mm2.9 温控器外型尺寸:400+1mm⨯320+1 mm⨯110+1mm(高⨯宽⨯厚)3. 功能与型号分类型 号功 能LD-BK10-220DQ 型(常规型)六路巡回测量;六路巡回显示/最大值显示及两种功能相互切换;输入开路及故障自检显示并输出;冷却风机自动启停输出;超温报警显示并输出;超温跳闸显示并输出;风机手动/自动控制两种状态显示、输出及相互切换;各通道显示值数字补偿;“黑匣子”功能;风机定时启停控制功能;输出状态检测。

LD-BK10-220EQ 型 同D 型,增加六路独立的4~20mA 模拟电流输出。

LD-BK10-220FQ 型 同D 型,增加RS-485/232串行通讯功能。

LD-BK10-220GQ 型 同D 型,增加一路机房环境温度测量与控制。

LD-BK10-220IQ 型 同D 型,增加一路变压器铁心温度测量与报警。

4.传感电缆总成4.1 D25传感电缆(三线制)六路电缆连接示意图传感电缆插头ABCC相B相A相 A.B.C.传感器插头耐高温导线Pt100传感器11421531641751861972082192210231124122513DB25AA.BB.CC.六路插头内部示意图4.2 传感器4.2.1 Pt100铂电阻是一种在-30.0℃~240.0℃范围内线性较好的热电阻,它符合GB/T8622-97《工业铂电阻技术条件及分度表》B 级要求。

4.2.2 外形尺寸:Ф3×30mm 或Ф4×40mm 4.2.3 Pt100铂电阻的电阻与温度的对应曲线:5.显示与按键5.1 温控器工作状态显示(以常规D 型温控器为例)D1:一位数码显示,显示测量相序及提示符。

D2:四位数码显示,显示测量值及参数。

状 态 显示器 LED 灯 控制输出D1 D2 进入功能操作 P -Cd- 巡检/最大值灯亮正常巡检 相序 对应温度 巡检灯亮 最大值显示 相序 对应温度 最大值显示灯亮 手动启动风机 相序 对应温度 风机灯、手动灯亮风机闭合 超过风机启动值 相序 对应温度 风机灯亮 风机闭合 超过超温报警值 相序 对应温度 报警灯亮 超温报警闭合 超过超温跳闸值相序对应温度跳闸灯亮超温跳闸闭合电阻Ω温度℃0.0-30.050.0100.0150.0240.088.22119.40138.50157.32190.47200.0175.84D1D2相序C超出测量范围相序-OH-或-OL- 故障灯亮故障报警闭合传感器开路相序-OP- 故障灯亮故障报警闭合温控器故障相序-Er- 故障灯亮故障报警闭合5.2 按键功能按键功能SET在正常工作状态时,按该键,温控转入参数设定状态,设定过程中按该键进入下一步。

△在设定状态下,按一次该键,显示的参数值增1,按住该键不放,可进行快速增数。

正常工作状态下按该键可切换风机处于手动控制状态或自动控制状态。

▽在设定状态下,按一次该键,显示的参数值减1,按住该键不放,可进行快速减数。

正常工作状态下按该键可切换温控器处于最大值显示或各相巡回显示状态。

注:在按键操作过程中,若不按任何键,约100秒后温控器自动返回正常工作状态,同时设定无效。

6.参数设置6.1 “黑匣子”功能进入该功能操作状态,可查看停电前瞬间各相绕组的温度值SETSETSETSETSETSET A相断电前温度正常显示状态A.相断电前温度b相断电前温度b.路断电前温度SETSET c路断电前温度SETC.路断电前温度SET ...6.2 冷却风机激励(风机定时启停)功能注:时间间隔单位为小时,设定范围0~150。

风机每次自动运行时间已由软件定为2分钟,用户无法修改。

正常显示状态定时启停间隔时间设定启停间隔时间SETSETSETSETSETSET例:设为0,则表示风机无定时启停功能;若设为24,则风机将每隔24小时自动启停一次,用户可根据实际情况设置间隔时间。

6.3 参数设定功能 参数提示符含义如下:Ob :风机启停目标值 dF :风机启停目标值回差 AH :超温跳闸目标值 AL :超温报警目标值ObJ :机房风扇启停目标值 dFJ :机房风扇启停目标值回差 AHJ :机房超温跳闸目标值 ALJ :铁心超温报警目标值 风机启动温度>Ob+dF 风机关闭温度<Ob-dF 机房风扇启动温度>ObJ+dFJ 机房风扇关闭温度<ObJ-dFJ注:① 除冷却风机和机房风扇启停之外的其它目标值回差均默认为0.3℃。

② 以上所示参数均为参考值,具体设定值以出厂标签为准。

正正正正正正正正正正O b正正正正正dF正正正正正A H 正正正正正A L正D/E/F型操作步骤I型操作步骤SETSETSETSETSETSETSETSETSETSETSET SETSETSETSETSETSETSETG型操作步骤SETSETSETSETSETSET正正正正A LJ正正正正正A H J正正正正正O bJ正正正正正dFJ正SETSETSET6.4 测量值数字补偿设定步骤当因传感器精度等外部原因引起测量的温度显示值有误差时,可进入测量值数字补偿设定状态,对测量值进行校正。

(补偿范围:-19.9℃~+19.9℃)SETSETSETSETSETSETSETSETSETSETSETSETSETSET SETSETSETSETSETSET SET正常显示状态A.相补偿值A相补偿值b相补偿值b.相补偿值C相补偿值C.相补偿值6.5 输出状态检测操作步骤可以通过数字设定,模拟测量温度的变化,对温控器的输出状态及对应触点进行检测。

注:① 为避免引起变压器误跳闸,软件不支持模拟超温跳闸功能!正常显示状态风机启动超温报警超出量程进入量程报警解除风机停止SETSETSET SET SET② G/I 型温控器无模拟故障输出功能。

③ 实际动作温度点以温控内部参数(1005功能设置)为准。

7. 4~20mA 电流输出型(E 型)7.1 功能特点在通用功能基础之上,输出与检测温度值成线性对应关系的独立的六路4~20mA 电流信号,可以直接与远端A/D 卡相连,以组成集散式监控系统(DCS)。

在温控器内部,A+、B+、C+、A.+、B.+、C.+是相连的,即共正极,若用户的采集系统与之相矛盾,请在订货前加以说明。

7.2 电流输出的技术要求 7.2.1 负载电阻:R ≤500Ω 输出精度: ±1%7.2.2 温控器测量的温度与输出电流的对应曲线和关系式温度与电流的关系式:I=(16T/200)+4其中:T 为某相绕组温度值(℃) I 为与该相温度对应的电流值(mA)7.2.3 输出转换若用户的采集系统要求接收模拟电压信号,可以直接在现有的电流输出端并接高精度250Ω电阻,即可取得1~5V 电压信号,接入负载电阻R ≥20K Ω。

8. RS485/232通讯型(F 型)请参看《通讯规约说明书》(另附)9. 现场故障处理小常识故 障 现 象原 因 分 析处 理上电后显示器不亮电源线未接好或电源欠压检查输入电源 某相闪烁显示“-OP-”,故障灯亮 1.传感器松动或接触不良 2.传感器损坏1.拧紧传感接头螺丝2.更换传感器某相闪烁显示“-OH-”,故障灯亮 温度超出测量上限,或传感器测量回路有较大的接触电阻消除线路接触电阻T(℃)I(mA)420200某相闪烁显示“-OL-”,故障灯亮 温度超出测量下限,或传感器测量回路有短路 检查传感器测量线路温控器闪烁显示“-Er-”,故障灯亮 内部整定参数被修改,或温控器内部故障 请速与厂家联系未达到开风机的温度,风机却自动运行 1.处于手动开机状态 2.风机定时启停功能生效1.按▲可关闭风机2.属于正常现象手动启动风机后,不能手动关闭风机 此时的测量温度值正好介于风机的正负回差值之间 属于正常现象三相温度显示有偏差 热电阻固定深度不同 调整固定热电阻 固定显示某相温度值处于最大值显示状态切换到巡回显示状态进入某操作状态后,不知如何进行下一步一直按SET 键即可退出功能操作状态回到正常显示状态。
