最新中考电学专题(及答案)
中考物理电学专题100(含答案)
中考物理电学专题第一讲电路及电路故障分析练习1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是.11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD 、AB 3．R 1和R 2串 R 1和R 3并 4．甲是电流表，乙是电压表 5．D 6．B 7．原因一：L 1开路，L 2完好 原因二：L 2短路，L I 烧坏 8．D 9．D 10．下面是灯泡，上面是开关 a 左侧零线断路 11．（1）乙 （2） ① ②、③ ③ 4V 12．C第二讲 欧姆定律练习1．如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（ ） A ．甲的电阻大于乙的电阻B ．当甲、乙两端加上相同的电压时，通过甲的电流较大C ．当通过甲、乙的电流相等时，加在甲两端的电压较大D ．通过甲的电流跟加在它两端的电压成反比2．如图所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）A ．2:5B ．5:2C ．3:2D ．2:3 ３．如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）A ．L 1的亮度不变，电流表示数变小B ．L 1的亮度不变，电流表示数不变C ．L 1的亮度增大，电流表示数不变D ．L 1的亮度减小，电流表示数变小４．如图所示，两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 ５．小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V 。
电学考试题初三答案及解析
电学考试题初三答案及解析一、选择题1. 电流的单位是安培，用符号表示为：A. mAB. AC. μAD. kA答案：B解析：电流的国际单位制单位是安培（A），毫安（mA）和微安（μA）是它的分数单位，千安（kA）是它的倍数单位。
2. 欧姆定律的公式是：A. I = V/RB. I = R/VC. R = V/ID. V = R * I答案：A, C, D解析：欧姆定律表明电流（I）与电压（V）成正比，与电阻（R）成反比。
公式可以表示为 I = V/R，R = V/I 或 V = I * R。
二、填空题1. 家庭电路中的电压是_______伏特。
答案：220解析：中国大陆家庭电路的标准电压是220伏特。
2. 串联电路中，总电阻等于各部分电阻之_______。
答案：和解析：串联电路中，电阻是相加的，即总电阻等于各部分电阻之和。
三、计算题1. 一个电阻为20Ω的电阻器，通过它的电流为0.5A，求电压。
答案：10V解析：根据欧姆定律 V = I * R，将已知数值代入公式得 V =0.5A * 20Ω = 10V。
2. 如果将上述电阻器与一个10Ω的电阻器并联，求并联后的总电阻。
答案：8Ω解析：并联电路中，总电阻的倒数等于各电阻倒数之和，即 1/R总= 1/R1 + 1/R2。
代入数值得 1/R总= 1/20Ω + 1/10Ω = 3/20Ω，所以 R总= 20Ω * 10Ω / (20Ω + 10Ω) = 8Ω。
四、简答题1. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相接，电流只有一条路径；并联电路是指电路中的元件两端分别连接，电流有多条路径。
结束语：通过本次电学考试题的练习，希望同学们能够更好地理解电学中的基本概念和公式，提高解题能力。
电学是物理学中的重要分支，掌握好电学知识对于今后的学习和生活都有很大的帮助。
希望大家能够不断探索，持续进步。

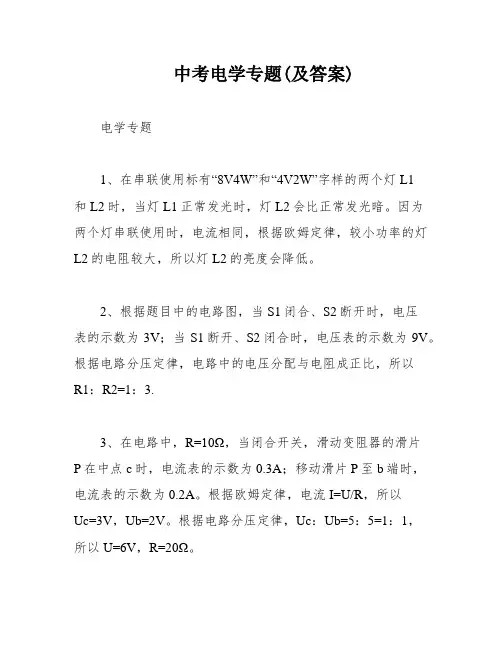

中考电学专题(及答案)
中考电学专题(及答案)电学专题1、在串联使用标有“8V4W”和“4V2W”字样的两个灯L1和L2时，当灯L1正常发光时，灯L2会比正常发光暗。
因为两个灯串联使用时，电流相同，根据欧姆定律，较小功率的灯L2的电阻较大，所以灯L2的亮度会降低。
2、根据题目中的电路图，当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V。
根据电路分压定律，电路中的电压分配与电阻成正比，所以R1：R2=1：3.3、在电路中，R=10Ω，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A。
根据欧姆定律，电流I=U/R，所以Uc=3V，Ub=2V。
根据电路分压定律，Uc：Ub=5：5=1：1，所以U=6V，R=20Ω。
4、根据图9，最符合要求的是A选项，即将四个开关串联，使得只要有一个开关断开，指示灯就会发光。
5、在图2所示的电路中，闭合开关S后，当滑动变阻器的滑片P都向左移时，L1的亮度不变，L2变暗。
因为L1和L2并联，所以它们的电压相同。
当滑动变阻器的滑片P向左移时，L2的电阻增加，所以L2的电流减小，亮度变暗。
6、在图5所示的电路中，当闭合开关S后，将滑动变阻器滑片移到最左端时，电流表的示数为0.6A，电压表的示数为6V；当滑动变阻器的滑片移到最右端时，电流表的示数为0.1A，电压表的示数为1V。
根据欧姆定律，R的阻值为10Ω。
当滑动变阻器的最左端向右移动时，电压表的示数为4V，不是2V或5V。
该电路消耗的最大功率为3.6W，当电压表示数为3V时，滑动变阻器消耗的功率为0.3W，而不是1W。
7、在右图5所示的电路中，小灯泡L1和L2都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成。
当S闭合后，L1、L2并联且都能发光。
因为两个灯泡并联，它们的电压相同，所以它们的亮度也相同。
8、不可能造成手电筒小灯泡不亮的直接原因是D选项，即电池电量太高。
初中物理《电学》中考专项复习典型考试题100题汇总(附答案)
初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
【初中物理】中考冲刺：电学部分多选题30题(附答案)
【初中物理】中考冲刺：电学部分多选题30题（附答案）1．在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（）2．（2023北京中考）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。
压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。
电压表示数为U时，油箱中的油量为警戒油量。
下列说法正确的是（）A. R1为压敏电阻B. 随着油箱的油量减少，通过定值电阻的电流变大C. 若换用阻值更大的定值电阻，警戒油量将变小D. 若换用电压更大的电源，警戒油量将变大3．如图所示，当滑片P向左滑动时，滑动变阻器接入电路中阻值变小的是（）4．如图所示，电源电压为6V且保持不变。
关于该电路说法正确的是A．闭合开关后，电流表指针会向0刻线左侧偏转B．闭合开关后，电压表指针会向0刻线左侧偏转C．电压表测量的是定值电阻R两端的电压D．将导线①的左端由定值电阻的右接线柱A改接到滑动变阻器的左下接线柱B，电压表测量对象不变5．一个研究性学习小组在参观给载重车称重的“地中衡”后，同学们结合所学的知识，设计了一个能实现给载重车称重的模拟装置，其原理图如图所示，通过由电表改装成“称重计”的指示值，可读出载重车所受的重力。
图中R为定值电阻，R为滑动变阻器。
秤的水平台面上没有重物时，滑动变阻器的滑片P在a端，当秤的水平台面上放有重物时，台面向下平移并带动滑动变阻器的滑片P向b端滑动。
已知滑片P向b端移动的距离与台面上物体所受重力大小成正比，电源两端的电压保持不变，下列说法中正确的是( )A. 图中的“称重计”实质上是一个电压表B. 载重车所受的重力越大，通过滑动变阻器的电流越大C. 载重车所受的重力越大，“称重计”的示数越大D. 电路中的R完全可以用导线代替6．图甲所示为某电子台秤的简化电路图，R1为定值电阻，R2为滑动变阻器，秤盘中放有物体时，秤盘向下移动并带动滑动变阻器的滑片P向下滑动。
(中考物理)电学综合计算 提分专题(解析版)
专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。
【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。
2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。
【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。
中考物理电学试题及答案
中考物理电学试题及答案一、选择题（每题3分，共30分）1. 以下哪个选项是电能的单位？A. 焦耳B. 瓦特C. 牛顿D. 库仑答案：A2. 电流通过导体产生的热量与以下哪些因素有关？A. 电流的强度B. 电流通过的时间C. 导体的电阻D. 以上都是答案：D3. 家庭电路中，电能表的作用是测量：A. 电压B. 电流C. 电能D. 电阻答案：C4. 下列哪个设备可以将电能转化为机械能？A. 电热器B. 电灯C. 电动机D. 电容器答案：C5. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A6. 串联电路中，总电阻与各分电阻的关系是：A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻之差D. 与各分电阻无关答案：A7. 并联电路中，总电流与各支路电流的关系是：A. 等于各支路电流之和B. 等于各支路电流之积C. 等于各支路电流之差D. 与各支路电流无关答案：A8. 电容器的充电和放电过程，下列说法正确的是：A. 充电时电容器两端电压增大B. 放电时电容器两端电压减小C. 充电时电容器内部电流增大D. 放电时电容器内部电流减小答案：A9. 电磁铁的磁性强弱与以下哪个因素无关？A. 电流的大小B. 线圈的匝数C. 铁芯的材质D. 线圈的电阻答案：D10. 以下哪种材料是半导体？A. 铁B. 铜C. 硅D. 铝答案：C二、填空题（每空2分，共20分）1. 电荷的定向移动形成______，电荷的定向移动方向与______方向相反。
答案：电流；正电荷2. 家庭电路中，用电器的额定电压为______伏特。
答案：2203. 电阻的单位是______，符号为Ω。
答案：欧姆4. 电功率的计算公式为______，其中P表示功率，U表示电压，I表示电流。
答案：P=UI5. 电磁波的传播速度在真空中是______米/秒。
答案：3×10^8三、计算题（每题10分，共20分）1. 一个电阻为10Ω的电阻器接到12V的电源上，求通过该电阻器的电流。
初三物理电学试题答案及解析
初三物理电学试题答案及解析1.单位换算：800 mA = A0.02kv= v; 42MΩ=Ω【答案】0.8 20 4.2*107【解析】略2.在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受，当闭合开关S后到的压力大小成正比，滑动变阻器PB段电阻为R1A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大的阻值随压力增大而增大C．滑动变阻器R1D．把电压表改成压力机时表盘刻度均匀【答案】D【解析】分析电路，滑动变阻器阻值、电流表组成串联电路，电流表测电路电流，电压表测滑动变阻器R1的电压，当压力增大时滑片向下移动，与电压表并联部分电阻阻值R1变小，电压表示数减小，电流表示数不变。
A、B、C错；电压表示数U=IR1，电路中电流不变，电阻R1随弹簧的长度有关，由于弹簧的压缩长度与受到的压力大小成正比，因此R1的阻值与压力大小成反比。
因此把电压表改成压力机时，表盘刻度应该是均匀的。
选D【考点】变化电路3.如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。
当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变（填“强”或“弱”），吸引衔铁与触点（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
【答案】强 2【解析】当红灯亮后，光控开关自动闭合，车辆压到压敏电阻时，压敏电阻受到压力阻值变小，控制电路电流变大，电磁铁磁性增强。
吸引衔铁与触点2接触，电控照相机工作，拍摄违规车辆。
【考点】电磁继电器4.在下列设备中，利用了电磁感应原理工作的是（）A．电磁铁B．动圈式话筒C．喇叭D．电动机【答案】B【解析】电磁铁利用了电流的磁效应，通电有磁性，断电磁性消失，故A 错误；动圈式话筒工作时，即人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故B 正确；扬声器的里面有电磁铁，它是根据通电导体在磁场中受力的作用工作的，故C 错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误；应选B。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
中考物理电学实验、电路故障专题练习(含答案解析)
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
中考物理总复习《电学》专项练习题-附参考答案
中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。
通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。
”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。
中考物理《电学》实验题专项练习题(含答案)
中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V，定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。
2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。
（选填“A”或“B”）。
3．按要求完成填空。
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。
电学中考经典试题及答案
电学中考经典试题及答案一、选择题1. 以下关于电流的描述，正确的是（）A. 电流是电荷的定向移动形成的B. 电流的方向与电子的移动方向相反C. 电流的方向与电子的移动方向相同D. 电流的方向与电荷的移动方向无关答案：A2. 电阻是表示导体对电流阻碍作用大小的物理量。
下列关于电阻的说法，错误的是（）A. 电阻的大小与导体的材料有关B. 电阻的大小与导体的长度有关C. 电阻的大小与导体的横截面积无关D. 电阻的大小与导体的温度有关答案：C二、填空题1. 欧姆定律的公式是_________。
答案：V = IR2. 串联电路中，总电阻等于各电阻之和，公式为_________。
答案：R_total = R1 + R2 + ...三、计算题1. 已知一个串联电路中，电阻R1为10Ω，电阻R2为20Ω，电源电压为12V，求电路中的电流。
答案：首先计算总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。
然后根据欧姆定律I = V / R_total，计算电流I = 12V / 30Ω = 0.4A。
2. 一个并联电路中，电阻R1为20Ω，电阻R2为10Ω，电源电压为12V，求电路中通过R1的电流。
答案：首先计算并联电路的总电阻R_total，使用公式1/R_total = 1/R1 + 1/R2，得到1/R_total = 1/20Ω + 1/10Ω = 3/20Ω，所以R_total = 20/3Ω。
然后计算通过R1的电流I1 = V / R1 = 12V / 20Ω = 0.6A。
四、实验题1. 请设计一个实验来验证欧姆定律。
答案：实验步骤如下：a. 准备一个可变电阻器、一个电源、一个电流表和一个电压表。
b. 将可变电阻器、电流表和电压表串联连接。
c. 调节可变电阻器的阻值，记录不同阻值下的电流和电压。
d. 根据记录的数据，绘制I-V图，观察是否为直线，以验证欧姆定律。
五、简答题1. 为什么串联电路中电流处处相等？答案：在串联电路中，电流只有一条路径，因此电流在电路中各处的值是相同的。
中考物理必做10道经典电学计算题(附答案)
中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。
这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。
我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。
中考物理《电学》计算题专项练习题(含答案)
中考物理《电学》计算题专项练习题（含答案）1．如图，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω，求：（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
2．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3．汽车尾气是造成雾霾指数PM2.5升高的原因之一，某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。
在一项针对某种有害尾气浓度进行的测试中，气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。
已知电源电压18V恒定不变，R0为定值电阻，R为气敏电阻。
有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中，闭合开关S，当电压表读数为13V时，电流表的读数为0.5A，求电阻R0的阻值是多大？（2）闭合开关S，当这种有害尾气浓度增大到15%V ol时，则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时，有害尾气的浓度是多少？4．图所示，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为20Ω，当只闭合开关S1时，电流表的示数为1.2A。
求：（1）电源电压U；（2）开关S1、S2都闭合时，电路消耗的总功率P。
5．实验室使用的电压表是由小量程的电流表G改装而成的，图乙是小量程电流表G改装成电压表的原理图，当将“﹣”和“3”接线柱接入电路时，表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时，表示电压表时量程为15V，已知小量程电流表G的满偏电流为3mA，内阻为10Ω，试求：（1）将小量程电流表G直接接入电路中，当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1、R2的阻值。
初三电学综合试题及答案
初三电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流的描述中，正确的是（）A. 电流的方向是正电荷定向移动的方向B. 电流的方向是负电荷定向移动的方向C. 电流的方向是正电荷和负电荷定向移动的相反方向D. 电流的方向是正电荷和负电荷定向移动的相同方向答案：A2. 以下关于电压的描述中，正确的是（）A. 电压是形成电流的原因B. 电压是电流流动的结果C. 电压是电阻的结果D. 电压是电流的单位答案：A3. 以下关于电阻的描述中，正确的是（）A. 电阻是导体对电流的阻碍作用B. 电阻是导体对电流的促进作用C. 电阻是导体对电流的无影响作用D. 电阻是电流的单位答案：A4. 以下关于欧姆定律的描述中，正确的是（）A. 欧姆定律表明电流与电压成正比，与电阻成反比B. 欧姆定律表明电流与电压成反比，与电阻成正比C. 欧姆定律表明电流与电压和电阻都成正比D. 欧姆定律表明电流与电压和电阻都成反比答案：A5. 以下关于串联电路的描述中，正确的是（）A. 串联电路中各处电流相等B. 串联电路中各处电压相等C. 串联电路中各处电阻相等D. 串联电路中各处电流不相等答案：A6. 以下关于并联电路的描述中，正确的是（）A. 并联电路中各支路电流相等B. 并联电路中各支路电压相等C. 并联电路中各支路电阻相等D. 并联电路中各支路电流不相等答案：B7. 以下关于电功的描述中，正确的是（）A. 电功是电能转化为其他形式能的过程B. 电功是其他形式能转化为电能的过程C. 电功是电能的消耗D. 电功是电能的产生答案：A8. 以下关于电功率的描述中，正确的是（）A. 电功率是电流做功的快慢B. 电功率是电流做功的多少C. 电功率是电流的单位D. 电功率是电压的单位答案：A9. 以下关于电能表的描述中，正确的是（）A. 电能表是用来测量电流的仪表B. 电能表是用来测量电压的仪表C. 电能表是用来测量电能的仪表D. 电能表是用来测量电阻的仪表答案：C10. 以下关于安全用电的描述中，正确的是（）A. 不接触低压带电体B. 不靠近高压带电体C. 不接触高压带电体D. 不靠近低压带电体答案：C二、填空题（每题3分，共30分）11. 电流的国际单位是________，符号为________。
初三物理电学试题答案及解析
初三物理电学试题答案及解析1.家用照明电路中，灯与电视机之间的连接是的（选填“串联”或“并联”）。
若同时开启的用电器越多，电路消耗的电功率越（选填“大”或“小”）。
【答案】并联大【解析】家庭电路中的用电器都是并联的，同时用的用电器越多，干路中的电流就越大，电路消耗的电功率就越大。
【考点】家庭电路2.如图所示，闭合开关，两灯都不亮，电流表无示数，而电压表有示数且示数近似等于电源电压，发生此故障的原因可能是A．L1开路B．L2开路C．L1短路D．L2短路【答案】B【解析】两个灯都不亮，且电流表没有示数，说明电路有断路的故障。
电压表的示数近似等于电源电压，则与电压表并联的部分断路，正确的选项是B。
【考点】电路故障3.冬天人们常用一种电热暖手宝，其内部液体通常采用水，这是利用水的比热容大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是 ____联起来使用的．【答案】串【解析】双重温控保护开关，两个温控开关是串联起来使用的，这样可以使保暖时间更长，使用时更加安全。
【考点】电路的实际应用4.以下对四个实验的认识，正确的是A．甲图实验演示的是电流的磁效应B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的B端是S极D．丁图实验可用来演示电磁感应现象【答案】A【解析】甲图的铁钉通电有磁性，断电无磁性，说明电流具有磁效果应，故A正确；乙图说明导体在磁场中切割磁感线时，会产生感应电流，这是电磁感应现象，故B错；由右手定则可知，丙图中的B端是N极，故C错；丁图演示的是影响磁场力大小的因素，故D错；应选A。
【考点】电与磁5.下列各组物质，全部属于导体的是（）A．玻璃球、酱油、沥青B．橡胶棒、玻璃球、硬币C．硬币、盐水、铅笔芯D．玻璃棒、食用油、铅笔芯【答案】C【解析】玻璃球和沥青属于绝缘体，故A错；玻璃球与橡胶棒属于绝缘体，故B错；硬币、盐水和铅笔芯都属于导体，故C正确；玻璃棒和食用油属于绝缘体，故D错；应选C。
初三物理电学试题及答案
初三物理电学试题及答案一、选择题（每题3分，共30分）1. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 以下哪种物质是导体？A. 橡胶B. 玻璃C. 金属D. 陶瓷答案：C3. 电阻的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：C4. 串联电路中，电流的特点是：A. 各处电流相等B. 各处电流不相等C. 各处电压相等D. 各处电压不相等答案：A5. 并联电路中，电压的特点是：A. 各处电流相等B. 各处电流不相等C. 各处电压相等D. 各处电压不相等答案：C6. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A7. 以下哪个选项不是电能的单位？A. 焦耳B. 千瓦时C. 瓦特D. 千瓦答案：C8. 电功率的单位是：A. 焦耳B. 千瓦时C. 瓦特D. 伏特答案：C9. 家庭电路中的电压是：A. 220VB. 36VC. 110VD. 380V答案：A10. 以下哪种情况会导致电路短路？A. 电路中串联了电阻B. 电路中串联了电灯C. 电路中并联了电阻D. 电路中直接连接了电源两极答案：D二、填空题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之比叫做导体的______。
答案：电阻2. 电路中电流的流动方向是从电源的______极流向负极。
答案：正3. 电阻的计算公式是______。
答案：R = U/I4. 串联电路中，总电阻等于各部分电阻之______。
答案：和5. 并联电路中，总电阻的倒数等于各部分电阻倒数之______。
答案：和6. 电功率的计算公式是______。
答案：P = UI7. 家庭电路中，电灯与电灯之间是______连接的。
答案：并联8. 家庭电路中，开关与电灯之间是______连接的。
答案：串联9. 电能的计算公式是______。
答案：W = Pt10. 电流通过导体产生的热量与电流的平方、电阻和通电时间成正比，这个规律叫做______定律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图9 电学专题
一选择题
1、将分别标有“8V 4W ”、“4V 2W ”字样的灯L 1、L 2串联使用。
当灯L 1
正常发光时，灯L 2会（ ）
A 、生正常发光
B 、比正常发光暗
C 、比正常发光亮
D 、以上三种情况均有可能
2、如图所示电路，电源电压恒定不变。
当S 1闭合、S 2断开 时，电压表的示数为3V ；当S 1断开、S 2闭合时，电压表的示数 为9V ，则R 1∶R 2为（ ）
A 、1∶3
B 、3∶1
C 、1∶2
D 、2∶1
3 ．如图所示，设电源电压保持不变，R 0=10Ω ，当闭合开关，滑动变阻器的滑片P 在中点c 时，电流表的示数为0.3A ；移动滑片P 至b 端时，电流表
的示数为0.2A ，则电源电压U 与滑动变阻器的最大阻值R 分别为 A ．U =3V R =5Ω B ．U =6V R =10Ω C ．U =6V R =20Ω D ．U =3V R =15Ω
4.小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。
四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。
图9为几位同学设计的模拟电路图，你认为最符合上述要求的是 【 】
A B C D
5、如图2所示的两个电路,它们的电源电压相等.闭合开关S,
当滑动变阻器的
滑片P 都向左移时
A 、L 1和L 2都变亮
B 、L 1亮度不变、 L 2变亮
C 、L 1亮度不变、 L 2变暗
D 、L 1变亮, L 2变暗
图2
6、如图5所示的电路,闭合开关S 后,将滑动变阻器滑片移到最左端时,电流表的示数为0.6A,电压表的示数为6V;当滑动变阻器的滑片移到最右端时,电流表的示数为0.1A,电压表的示数为1V .下列分析判断中,错误的是
A 、 R 的阻值为10Ω
B 、 当滑动变阻器的最左端向右移动5
2
时,电压表的示数为2V 、
C 、该电路消耗的最大功率为3.6W
D 、当电压表示数为3V 时,滑动变阻器消耗的功率为1W 7．如右图5所示的电路中，小灯泡L 1和L 2都标有
“3V 0.25A ”字样，电源由2节1.5V 的干电池串联而成，则下列说法中正确的是( )
A ．S 闭合后，L 1、L 2并联且都能发光
B ．S 闭合后，电路将发生短路
C ．要使L 1、L 2串联，可去掉导线 a
D ．若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路
8．某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的
直接原因进行了以下几种判断，其中不可能．．．
的是 ( ) A ．小灯泡灯丝断了 B ．电池两端电压过低 C ．小灯泡接触不良 D ．开关处出现短路
9．图6所示的电路中，电源电压恒定．闭合开关S后，电
路正常工作．过了一会儿，两电表的示数突然都变为零，
则该电路中出现
的故障可能是
A. 电阻R断路B．电阻R短路
C．灯L断路D．灯L短路
10．图7所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比
A．两表示数均变大B．两表示数均变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
1．如图5所示的电路中，R1=6Ω，R2=12Ω。
闭合开关S后，电流表A1与A2读数之比为
A．1：3 B．1：2
C．2：3 D．3：2
12、下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障原因可能是：
A、L2断路
B、L2短路
C、L1断路
D、
L1短路
13.如图14所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数增大、电压表示数减小
D．电流表示数减小、电压表示数增大
二填空题
1、某品牌电热饮水机加热功率、保温功率分别为950W、40W，如果饮水机一天（按24h计算）有2h处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电___________kW·h。
2．小星在学校科技活动中设计了一种“输液警报器”（其示意图如图9），当药液用完时，与弹簧测力计的弹簧连接的金属触片B从图示位置（对应刻度值b）向上恰好与金属触片A接触（对应刻度值a），此时电路被接通，电铃发声。
若药液为500mL，密度为1．04×103kg／m3。
则a、b之间的刻度值之差为
________N。
（g取10N／kg）
3．在下图所示的电路中，定值电阻R1= R2。
开关闭合后，如果电流表A1的示数为0.4A，那么电流表A2的示数为A，电流表A3的示数为
A。
4、如下图所示，R1=6Ω,R2=9Ω。
如果同时闭合三个开关，电路将；
要使R1,R2并联，则应闭合开关；只闭合开关S3时，电流表的示
（第3
题） （第4题）
5.图2所示电路中，电源两端电压不变，R 1、R 2的阻值分别为l0Ω和20Ω。
当S 1、S 2均闭合时电压表的示数为6V ，当S 1闭合、S 2断开时，电压表的示数为___________V 。
6．某电热水器的工作原理如图4所示（已知两电阻丝的阻值相等，电源电压保持不变），它有加热和保温两个工作状态。
当开关S 1接b ，S 2断开时，它是处于 状态，此时电路功率为P 1；当开关S 1接a ，S 2闭合时，它是处于 状态，此时电路功率为P 2，则P 1∶P 2＝ 。
7．在下图所示电路的〇里填上适当的电表符号，使电阻R 1与R 2并联。
（第7题）
三计算题
1．在一次课外活动中，小悦同学对家用电磁炉进行了相关的观察和研究，
R 2
6题
电源
图12（甲） 并记录了电磁炉及她家电能表的有关数据，如下表： 已知水的比热容为
C kg J/102.4︒⋅⨯=c ，吸热公式为t cm Q ∆=，请你根据小悦同学在活动中获得的有关资料，求解在这段时间内：
（1）水所吸收的热量； （2）电磁炉的实际功率； （3）电磁炉烧水的效率。
2.（12分）小明设计了如图12（甲）所示的电路图，做“探究导体电阻
大小与导体长度的关系”的实验，在A 、B 间接入下表中待研究的电阻丝，电源电压U
（1）小明选择序号为 的两根电阻丝来探究，实验采用的方法叫 。
（2）他正确选择后，将电阻丝分别接入A 、B 间，闭合开关，观察灯泡
的亮暗或电流表的示数来比较电阻丝电阻的大小。
实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值
(填“较大”或“较小”)；其中第二次实验中灯泡不亮，你认为原因是。
（3）小明继续用上述电源设计了图12（乙）所示的电路图，来探究导体电阻大小还与什么因素有关（温度、导体长度因素除外）。
他应选择序号为 的两根电阻丝分别接入1R 、2R 所在位置。
请你简述小明选择的原理
及结论：。
3．（6分）标有“6V 3W ”的小灯泡L 与额定功率为6W 的电阻器R 按如图18电路连接，闭合开关S 时，灯L 正常发光，且电流表示数为0.75A 。
求：
（１）电阻器 R 的阻值；
（２）整个电路消耗的实际功率。
小强同学的求解如下：
解： ① 根据欧姆定律，电阻器的电阻
② 电阻R 消耗的实际电功率ＰＲ= 6W ，整个电路消耗的实际功率Ｐ＝ＰＲ＋ＰＬ = 6Ｗ + 3Ｗ= 9Ｗ
S
R 1 R 2
V
图12（乙）
请你指出小强同学求解过程中存在的错误，并做出正确的解答。
答案
一选择题
1A 2C 4D 5C 6D 7B 8D 9C 10A 11A 12D 13D 二填空题
1. 2.78 2(5.2) 3、（0.4 0.2 ） 4、发生短路；S 1S 2；0.4。
5、(2) 6．保温 加热 1︰4 三计算题
1.解：（1）531068.1)3050(210
2.4⨯=-⨯⨯⨯=∆=t cm Q (J) （2分） （2）解法一：pt r h KW r 15012000=⋅ 12
1
605==t (h)
得：9.0=p (KW)
（3分）
解法二：
h KW r r h KW W ⋅=⨯⋅=075.0150/2000
1 （1
分）
h h t 12
1605==
（1分）
KW h h KW o o t
W P 9.012
175.=⋅==
（1
分）
（3）5107.2300900⨯=⨯==pt W （J ） （1
分）
%2.6210
7.21068.155≈⨯⨯==W Q η 2、（1）2和4（2分）、控制变量法（1分）； （2）较小（2分）、第二次接入的电阻大，电路电流小，灯泡的功率过小（2分）；
（3）1和2（或选2和3）（2分）
a 、在串联电路中，电流处处相等，各用电器的电压与电阻成正比（1
分）；
b 、由电路图可知，
1
1
2121U U U U U R R -==（1分）； （a 、b 两点用其他叙述，只要正确的都给分）
c 、可知在长度和横截面积相同条件下，不同材料的电阻其阻值不同
（1分）。
（若选2和3，可知同种材料在长度一定条件下，导体电阻跟导体横
截面积有关）。
