双代号时标网络计划总时差与自由时差计算的简便方法总结

双代号时标网络计划总时差与自由时差计算的简便方法总结

造价相关法规和案例分析考试都会涉及网络图的计算，双代号时标网络图自由时差和总时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。

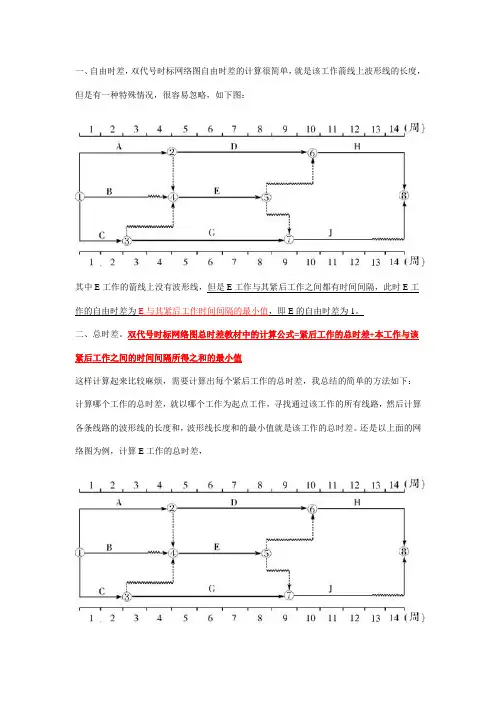

一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：

其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值

这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：

计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。还是以上面的网络图为例，计算E工作的总时差，

以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

(一)关键线路和计算工期的判定

1.关键线路的判定时标网络计划中的关键线路可从网络计划的终点节点开始，逆着箭线方向进行判定。凡自始至终不出现波形线的线路即为关键线路。因为不出现波形线，就说明在这条线路上相邻两项工作之间的时间间隔全部为零，也就是在计算工期等于计划工期的前提下，这些工作的总时差和自由时差全部为零。

2.计算工期的判定网络计划的计算工期应等于终点节点所对应的时标值与起点节点所对应的时标值之差。(二)相邻两项工作之间时间间隔的判定除以终点节点为完成节点的工作外，工作箭线中波形线的水平投影长度表示工作与其紧后工作之间的时间间隔。(三)工作六个时间参数的判定 1.工作最早开始时间和最早完成时间的判定

工作箭线左端节点中心所对应的时标值为该工作的最早开始时间。当工作箭线中不存在波形线时，其右端节点中心所对应的时标值为该工作的最早完成时间;当工作箭线中存在波形线时，工作箭线实线部分右端点所对应的时标值为该工作的最早完成时间。

2.工作总时差的判定工作总时差的判定应从网络计划的终点节点开始，逆着箭线方向依次进行。(1)以终点节点为完成节点的工作，其总时差应等于计划工期与本工作最早完成时间之差。(2)其他工作的总时差等于其紧后工作的总时差加本工作与该紧后工作之间的时间间隔所得之和的最小值。

3.工作自由时差的判定(1)以终点节点为完成节点的工作，其自由时差应等于计划工期与本工作最早完成时间之差。事实上，以终点节点为完成节点的工作，其自由时差与总时差必然相等。(2)其他工作的自由时差就是该工作箭线中波形线的水平投影长度。但当工作之后只紧接虚工作时，则该工作箭线上一定不存在波形线，而其紧接的虚箭线中波形线水平投影长度的最短者为该工作的自由时差。

4.工作最迟开始时间和最迟完成时间的判定(1)工作的最迟开始时间等于本工作的

最早开始时间与其总时差之和。(2)工作的最迟完成时间等于本工作的最早完成间与其总时差之和。时标网络计划中时间参数的判定结果应与网络计划时间参数的计算结果完全一致。

2011年和2013年度二级建造师《施工管理》全国卷都涉及双代号时

标网络图自由时差和总时差的计算，我总结了一些计算方法，希望对您有所帮助。

一、自由时差分两种情况，第一种，就是该工作箭线上有波形线。第二种，本工作虽然没有波形线但要考虑其紧后的工作的时间间隔。

如下图：单位为周

第一种：求H自由时差，直接读图，波形线长度1，即H自由时差是1周。

第二种：求D自由时差：箭线上没有波形线，但是D工作与其紧后工作之间都有时间间隔，D工作紧后工作有G和H,DG时间间隔是4，DH时间间隔是2，取最小值2，所以D的自由时差是2周。

二、总时差。双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，总结如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，计算每条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

如计算D工作的总时差，

以D工作为起点工作，通过D工作的线路有DGI和DHI。其中DGI线路的波形线的和是4，DHI线路的波形线的和是3，所以E的

总时差就是3。

再比如，计算A工作的总时差，通过A工作的线路有三条，ACGI，波形线的和为0；ADGI波形线的和为6；ADHI波形线的和为5，那么C的总时差就是0。

2013年二级建造师施工管理考试第36题（双代号时标网络计划）

36.某分部工程双代号时标网络计划如下图所示（时间单位：天），工作A的总时差为（）天。

A.0

B.2

C.3

D.1

解析：把A工作当做起始工作，通过A工作所有线路有ADHK、ADIK、ADIL、ADIM、ADJM,自由时差依次为2、2、2、3、1。【答案】D 其实在考场上，没必要算出所有五条线路波形线长度，借你慧眼很快会发现ADJM(1-4-5-6-7-10-11)波形线最短。该线路也是关键线路（总时差最小）。
