UML在需求分析阶段的应用

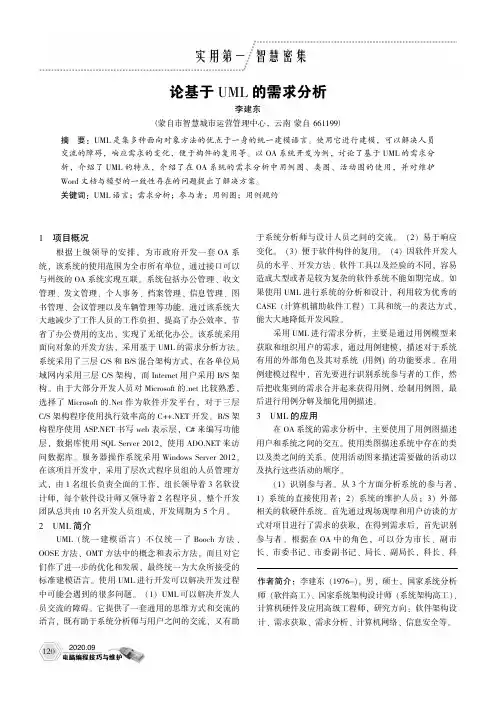

论基于UML的需求分析
2020.091项目概况根据上级领导的安排,为市政府开发一套OA 系统,该系统的使用范围为全市所有单位,通过接口可以与州级的OA 系统实现互联。
系统包括办公管理、收文管理、发文管理、个人事务、档案管理、信息管理、图书管理、会议管理以及车辆管理等功能。
通过该系统大大地减少了工作人员的工作负担,提高了办公效率,节省了办公费用的支出,实现了无纸化办公。
该系统采用面向对象的开发方法,采用基于UML 的需求分析方法。
系统采用了三层C/S 和B/S 混合架构方式,在各单位局域网内采用三层C/S 架构,而Internet 用户采用B/S 架构。
由于大部分开发人员对Microsoft 的.net 比较熟悉,选择了Microsoft 的.Net 作为软件开发平台,对于三层C/S 架构程序使用执行效率高的C++.NET 开发。
B/S 架构程序使用 书写web 表示层,C#来编写功能层,数据库使用SQL Server 2012,使用 来访问数据库。
服务器操作系统采用Windows Server 2012。
在该项目开发中,采用了层次式程序员组的人员管理方式,由1名组长负责全面的工作,组长领导着3名软设计师,每个软件设计师又领导着2名程序员,整个开发团队总共由10名开发人员组成,开发周期为5个月。
2UML 简介UML (统一建模语言)不仅统一了Booch 方法、OOSE 方法、OMT 方法中的概念和表示方法,而且对它们作了进一步的优化和发展,最终统一为大众所接受的标准建模语言。
使用UML 进行开发可以解决开发过程中可能会遇到的很多问题。
(1)UML 可以解决开发人员交流的障碍。
它提供了一套通用的思维方式和交流的语言,既有助于系统分析师与用户之间的交流,又有助于系统分析师与设计人员之间的交流。
(2)易于响应变化。
(3)便于软件构件的复用。
(4)因软件开发人员的水平、开发方法、软件工具以及经验的不同,容易造成大型或者是较为复杂的软件系统不能如期完成。
用例建模在需求分析中的应用
一
、
引言
当人们考虑构造系统时 ，所需做的第一件事情
随着信息技术应用水平 的不断提高 。 软件开发过 是确定系统 的边界在哪里。换言之， 人们需要定义什
程中需求的变化也越来越快， 软件开发过程中如何其 么是系统 的组成部分 （ 系统的边界 内） 和什么是系统
实表达和描述客户的需求成为决定项 目成败的关键 。 的外部 （ 系统的边界外 ） 。 面向对象技术的广泛应用降低了解决问题 的复杂度 。 系统边界绘制为方框， 标有系统 的名称 ， 参与者 提供 了一个所 见 即得 的设 计分 析方 法 ， 能够 更加有 效 绘制在边界的外部 ， 用例绘制在边界 内部。人们将从 地保证软件开发过程沿着一个正确的方向前进。 系统边界实际在何处的试 探性思想开始用例建模。
维普资讯
王 英： 用例建模在需求分析 中的应用
。 。
下订单 取 得 订单状 态
图 ２ 用 例 示 意 图
流和异 常流 ， 只有最有 可 能发生 的 事件流 ； 而
５ 其他 事件流 ： 、 表示这个行为或流程是可选的 或备选的 ， 并不是总要执行它们 ６ 异常事件流 ： 、 表示发生了某些非正常的事情
析后 ， 以下提取了用例图和用例描述的部分。这个电 子商务 网站分 为前 台客户 系统 和后 台管理 系统 。
（ ） 一 用例 图设 计
Ｕ （ ｈ ｎ ｅ ｄ ｌ ｇＬ ｎ ｕ ｇ ， 统 一 建 随着人们找 出参与者和用例 ，系统的边界变得越来 ＭＬ Ｔ ｅＵ ｉ ｄＭｏ ｅｉ ａｇ ａ ｅ 即 ｉ ｆ ｎ
模语言） 是一个通用 的标准建模语言 ， 是对象管理组 越 确定 。
织（ ＭＧ 制定 的工业标 准 ， Ｏ ） 一经推 出便得到许多著 名计 算机 厂 商 如 Ｍ ｃｏ ｆ Ｈ 、 Ｍ、 ｒ ｌ 的支 ｉ ｓ ｔ Ｐ Ｉ Ｏ ａ ｅ等 ｒｏ、 Ｂ ｃ

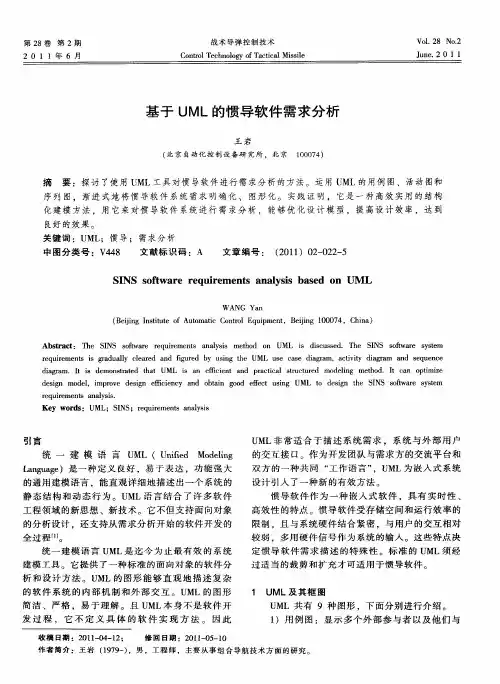

基于UML的惯导软件需求分析
作者 简 介 ：王 岩 （事 组 合 导 航技 术 方 面 的 研究 。
ｄ ｓｇ ｍｏ ｅ ，ｉ ｒ ｖ ｄ ｓｇ ｅ ｃ ｅ ｃ ａ ｄ ｂ ｍｎ ｏ ｄ ｆ ｃ ｕ ｉ ｇ ｅ ｉｎ ｄ ｌ ｍｐ ｏ ｅ ｅ ｉｎ ｆ ｉｎ ｙ ｎ ｏ ｔ ｇ ｏ ｅ ｅ ｔ ｓｎ ＵＭＬ ｏ ｅ ｉｎ ｈ Ｓ ＮＳ ｏｔ ｒ ｓ ｓ ｍ ｉ ｔ ｄ ｓ ｔ ｅ Ｉ ｓ ｆ ｇ ｗａ ｅ ｙ ｔ ｅ
过适 当的裁剪 和扩 充才可 适用 于惯导 软件 。
１ ＵＭＬ及 其 框 图
析 和设 计方 法 。Ｕ ＭＬ的 图形 能 够 直 观地 描 述 复 杂 的 软件 系统 的 内部 机 制 和外 部 交互 。Ｕ ＭＬ的 图形
简 洁 、严 格 ，易 于 理 解 。 且 Ｕ ＭＬ本 身 不 是 软 件 开
第２ ８卷 第 ２期
２ ０ １ 年 ６ 月 １
战术 导 弹 控 制 技术
Ｃ ｎ ｒ ｌ ｅ ｈ ｏｏ ｙ ｏ ａ ｔ ａ ｓ ｉ ｏ ｔｏ ｃ ｎ ｌｇ ｆ ｃｉ ｌＭｉ ｌ Ｔ Ｔ ｃ ｓｅ
Ｖ０ ＿２ Ｎｏ． Ｉ ８ ２
Ｊ ｎ ． ｕ ｅ ２０ １１
ＵＭＬ 共有 ９ 种 图形 ，下面分 别进 行介 绍 。 １ ）用例 图 ：显 示 多个 外 部参 与 者 以及 他 们 与
发 过 程 ，它 不 定 义 具 体 的 软 件 实 现 方 法 。 因 此
UML的优势和应用场景分析
UML的优势和应用场景分析在软件开发领域，UML（统一建模语言）是一种广泛应用的工具，它被用于描述、设计和分析软件系统。
UML具有许多优势和适用场景，本文将对其进行分析。
一、UML的优势1. 易于理解和学习：UML采用了图形化的表示方式，使得软件开发人员可以通过图形化的模型快速理解系统的结构和行为。
相比于繁琐的文字描述，图形化表示更加直观和易于理解。
此外，UML还提供了一套标准化的符号和术语，使得软件开发人员能够更加方便地进行交流和协作。
2. 提高开发效率：UML提供了一种可视化的工具，使得开发人员能够更加高效地进行需求分析、系统设计和代码生成。
通过使用UML，开发人员可以快速创建模型并进行模型验证，减少了开发过程中的错误和重复工作。
此外，UML还提供了一些自动生成代码的功能，可以进一步提高开发效率。
3. 支持面向对象的开发：UML是一种面向对象的建模语言，它提供了丰富的面向对象的概念和模型，如类、对象、继承、关联等。
这使得开发人员能够更加方便地进行面向对象的分析和设计，从而提高软件的可维护性和可扩展性。
同时，UML还支持面向对象的编程语言，如Java和C++，使得开发人员能够更加方便地将模型转化为代码。
4. 促进团队合作：UML提供了一种标准化的建模语言，使得团队成员能够共享和理解彼此的设计和模型。
通过使用UML，团队成员可以更加方便地进行交流和协作，减少了沟通和理解上的障碍。
此外，UML还提供了一些协作图和序列图等工具，使得团队成员能够更加清楚地了解系统的交互和通信过程。
二、UML的应用场景1. 需求分析和系统设计：UML可以用于描述和分析系统的需求和功能，通过使用用例图、活动图和状态图等工具，开发人员可以更加清楚地了解系统的行为和交互过程。
同时，UML还提供了类图和对象图等工具，用于描述系统的结构和关系。
通过使用UML进行需求分析和系统设计，开发人员可以更加准确地把握系统的需求和设计，从而提高系统的质量和可靠性。
UML系统需求分析建模实例包括业务建模
UML系统需求分析建模实例包括业务建模一、背景某公司为了提高内部管理效率，决定开发一个在线人事管理系统。
该系统主要目标是帮助公司员工和管理人员更好地进行人事管理工作，包括员工信息管理、薪资管理、请假管理等功能。
二、业务建模1. 参与者- 员工：具有查看和修改个人信息的权限。
- 人事部门：负责对员工信息进行管理、薪资管理和请假管理。
- 管理员：拥有所有功能权限。
2. 用例图用例图展示了系统的功能视图，包括主要的参与者和他们的交互。
（图1：用例图）3. 用例描述- 查看个人信息：员工可以查看自己的个人信息，包括个人资料、联系方式和工作历史。
- 修改个人信息：员工可以修改自己的个人信息，如联系方式和地址等。
- 管理员登陆：管理员可以使用管理员账号登陆系统。
- 管理员工信息：管理员可以查看和修改员工信息，包括添加员工、删除员工和修改员工信息等。
- 薪资管理：人事部门可以查看和修改员工薪资信息。
- 请假管理：人事部门可以管理员工的请假信息，包括请假申请和批准等。
4. 状态图状态图描述了系统中的一个对象或参与者的状态变化。
（图2：状态图）5. 类图类图展示了系统中的类以及它们之间的关联。
（图3：类图）三、系统分析1. 需求分析对于查看个人信息的用例，系统应该提供一个界面给员工输入自己的员工号，然后显示员工的个人信息。
对于修改个人信息的用例，系统应该提供一个界面给员工输入员工号和想修改的信息，然后保存修改后的信息。
对于管理员登陆的用例，系统应该提供一个界面给管理员输入管理员账号和密码进行登陆。
对于管理员工信息的用例，系统应该提供一个界面给管理员查看和修改员工信息，包括添加、删除和修改员工信息。
对于薪资管理的用例，系统应该提供一个界面给人事部门查看和修改员工薪资信息。
对于请假管理的用例，系统应该提供一个界面给人事部门管理员工的请假信息，包括请假申请和批准。
2. 非功能性需求- 界面友好：系统应该提供直观、易用的界面来满足用户的需求。
uml的特点和用途
uml的特点和用途UML（Unified Modeling Language）是一种用于软件系统建模的标准化语言，它具有以下特点和用途。
特点：1. 统一性：UML是一种统一的建模语言，它将多种建模技术整合在一起，包括结构建模、行为建模和交互建模等，使得不同的模型之间可以进行无缝的集成和协作。
2. 易学易用：UML采用图形符号和文本描述相结合的方式，使得它的语法和语义非常直观和易于理解，从而降低了学习和使用的难度。
3. 可扩展性：UML提供了一种扩展机制，允许用户根据具体的需求和场景进行定制和扩展，从而满足不同的建模需求。
4. 高度表达性：UML提供了丰富的图形符号和符号组合方式，可以灵活地表达不同的建模概念和语义，使得模型具有更高的表达性和可读性。
5. 易于工具支持：由于UML已成为行业标准，因此有许多建模工具和开发环境提供了对UML的良好支持，便于开发人员进行建模、分析和设计工作。
用途：1. 需求分析：通过使用用例图、活动图和状态图等UML图形，可以帮助分析师和开发团队更好地理解用户需求，明确系统功能和行为，并对需求进行有效的沟通和验证。
2. 系统设计：UML提供了类图、对象图和组件图等建模工具，可以帮助开发人员进行系统结构设计和模块划分，明确系统的组成部分和它们之间的关系，从而指导代码的编写和开发过程。
3. 架构设计：通过使用包图、部署图和组合结构图等UML图形，可以帮助架构师对系统进行整体设计和布局，明确系统的组织结构和部署方案，从而提高系统的可扩展性和可维护性。
4. 测试和验证：UML提供了序列图和协作图等建模工具，可以帮助测试人员进行系统测试和验证工作，明确系统的行为和交互方式，并根据模型生成测试用例和测试脚本，提高测试效率和覆盖率。
5. 文档生成：UML模型可以作为软件系统的文档，包含了系统的结构、行为和交互等信息，可以通过工具自动生成文档，提高文档的可读性和维护性。
6. 项目管理：UML可以作为项目管理工具的一部分，用于描述系统的工作流程、任务分配和资源调度等信息，帮助项目经理进行进度控制和资源管理。
UML用例图和需求分析的关系深度解析
UML用例图和需求分析的关系深度解析需求分析是软件开发过程中至关重要的一环，它的目的是明确和理解用户的需求，为软件设计和开发提供指导。
而UML（统一建模语言）用例图则是一种常用的需求分析工具，它能够帮助开发团队更好地理解用户需求，并将其转化为可执行的软件功能。
本文将深度解析UML用例图与需求分析之间的关系，探讨其在软件开发中的作用和应用。
首先，我们需要了解UML用例图的基本概念和结构。
UML用例图是一种图形化工具，用于描述系统与外部参与者之间的交互。
它由参与者（actors）和用例（use cases）两个主要元素组成。
参与者代表系统的外部用户、其他系统或设备，用例则表示系统所提供的功能或服务。
用例图通过参与者和用例之间的关系，展示了系统的功能和用户之间的交互过程。
在需求分析过程中，UML用例图起到了至关重要的作用。
首先，用例图帮助分析人员更好地理解用户需求。
通过与用户沟通和交流，分析人员能够识别出系统的参与者和用例，并将其绘制成用例图。
用例图能够直观地展示系统与用户之间的交互过程，帮助分析人员更好地理解用户的需求和期望。
其次，用例图能够帮助开发团队明确系统的功能和边界。
通过绘制用例图，开发团队可以清晰地了解系统提供的功能和服务，并确定系统的边界。
用例图可以帮助开发团队明确系统的功能范围，避免功能的重复或缺失，从而提高开发效率和软件质量。
此外，用例图还能够帮助开发团队进行系统的需求验证和验证。
通过用例图，开发团队可以将用户需求转化为可执行的软件功能，并进行需求验证和验证。
用例图能够帮助开发团队检查和验证系统的功能是否满足用户需求，以及系统的交互过程是否符合用户的期望。
通过用例图，开发团队可以及时发现和修复需求中的问题，提高软件的质量和用户满意度。
此外，用例图还能够帮助开发团队进行系统的需求管理和变更控制。
在软件开发过程中，用户需求往往会发生变化。
通过用例图，开发团队可以及时发现和识别需求的变化，并进行相应的管理和控制。
(完整版)UML需求分析步骤实例解析
•UML需求分析步骤实例解析在UML使用过程中，经常会遇到UML需求分析问题，这里就向大家介绍一下UML的需求分析大致步骤，为了便于大家理解以实例向大家介绍，希望通过本文的介绍你对UML需求分析步骤有所了解。
本节向大家介绍一下UML需求分析的一般步骤，本节用实例向大家介绍，相信通过本节的介绍你对UML需求分析有一定的认识。
下面让我们一起来学习具体介绍吧。
基于UML需求分析在初步的业务需求描述已经形成的前提下，基于UML需求分析大致可分为以下步骤：（1）利用用例及用例图表示需求。
从业务需求描述出发获取执行者和场景；对场景进行汇总、分类、抽象；形成用例；确定执行者与用例、用例与用例图之间的关系，生成用例图。
（2）利用包图及类图表示目标软件系统的总体框架结构。
根据领域知识、业务需求描述和既往经验设计目标软件系统的顶层架构；从业务需求描述中提取“关键概念”，形成领域概念模型；从概念模型和用例出发，研究系统中主要的类之间的关系，生成类图。
上述两个步骤并没有时序关系，它们可以并行展开，如图5-3-1所示。
图5-3-1 UML需求分析过程本节将依次介绍上述步骤中涉及的UML语言机制，并结合“家庭保安系统”实例说明每步骤中基于UML需求分析方法。
开发场景场景是指从单个执行者的角度观察目标软件系统的功能和外部行为。
这种功能通过系统与用户之间的交互来表征。
因此也可以说，场景是用户与系统之间进行交互的一组具体的动作。
相对于用例而言，场景是用例的实例，而用例是某类场景的共同抽象。
对场景的完整描述应包含场景名称、执行者实例，前置条件、事件流和后置条件。
例如，“家庭保安系统”的初步需求描述：“家庭保安系统”的软件允许用户在安装时进行系统配置，实施对传感器的监控并通过控制面板与用户进行信息交互。
配置操作包括：（1）指定每一传感器的种类和编号；（2）设置开、关机密码；（3）指定报警电话电码；（4）指定报警延迟和电话重拨延迟时间（以秒为单位）；当软件系统收到传感器发出的数据后，判别是否出现异常事件。
UML用例图在需求分析中的应用指南
UML用例图在需求分析中的应用指南需求分析是软件开发过程中的重要环节，它的目标是明确系统的功能需求和用户需求，为后续的设计和开发工作提供基础。
在需求分析过程中，UML（统一建模语言）用例图是一种常用的工具，它可以帮助分析师和开发人员更好地理解系统的功能和用户行为。
本文将介绍UML用例图在需求分析中的应用指南，帮助读者更好地掌握这一工具。
1. 什么是UML用例图UML用例图是一种用于描述系统功能和用户行为的图形化工具。
它通过用例（Use Case）和参与者（Actor）之间的关系来展示系统的功能和用户与系统的交互。
用例图可以帮助分析师和开发人员更好地理解系统的需求，从而更好地设计和开发系统。
2. 用例图的基本元素用例图包含用例、参与者和关系三个基本元素。
用例表示系统的功能或者用户的行为，可以理解为一个功能模块或者一个用户操作。
参与者表示系统的用户，可以是人、其他系统或者外部设备。
关系表示用例和参与者之间的关系，常见的关系有关联关系、包含关系和扩展关系等。
3. 用例图的绘制步骤绘制用例图的步骤如下：（1）确定系统的功能和用户行为，将其抽象为用例。
（2）确定系统的参与者，包括人、其他系统和外部设备。
（3）绘制用例图的框架，将用例和参与者放置在合适的位置。
（4）使用关系连接用例和参与者，表示它们之间的关系。
（5）完善用例图，添加必要的细节和注释。
4. 用例图的应用场景用例图在需求分析中有广泛的应用场景，下面列举几个常见的应用场景：（1）明确系统的功能需求：用例图可以帮助分析师和开发人员明确系统的功能需求，从而更好地设计和开发系统。
（2）识别用户需求：用例图可以帮助分析师和开发人员更好地理解用户的需求，从而更好地满足用户的期望。
（3）辅助系统设计：用例图可以作为系统设计的基础，帮助设计人员更好地理解系统的功能和用户行为，从而更好地设计系统的架构和模块。
（4）沟通和交流：用例图可以作为沟通和交流的工具，帮助团队成员之间更好地理解系统需求和设计思路。
UML建模在软件开发中的作用
UML建模在软件开发中的作用在如今软件开发领域中，UML建模已成为了一种非常重要的工具，其作用不仅仅是辅助开发者更好地理解系统需求和架构设计，还可以帮助团队协作、提高代码质量和开发效率。
因此，本文将详细介绍UML建模在软件开发中的作用。
一、UML建模的基本概念及特点UML全称Unified Modeling Language，即统一建模语言，是一种用于面向对象软件系统开发的建模语言，在软件行业中广泛应用。
UML建模有三种基本建模元素：结构、行为和交互。
其中，结构元素包括类、接口、对象、包等；行为元素包括状态机、活动图、用例图等；交互元素包括时序图、协作图、通信图等。
UML建模的特点主要体现在以下几个方面：1.表达能力强UML建模可以对软件系统进行非常全面地描述，可涵盖从系统的物理结构、组成部分、功能行为、交互方式到运行过程等方面。
2.标准化语言 UML建模是一种标准化的语言，具有语法、符号、语义标准。
因此，使用UML建模可以避免因开发者个人理解差异带来的问题。
3.易于学习和应用 UML建模具有简洁易懂的语法，不需要太多的专业知识就可以掌握基本建模方法和技巧。
此外，目前市面上已有许多UML建模工具，使得UML建模的应用变得更加容易。
二、UML建模在软件开发中的作用1.辅助需求分析在软件开发的初期阶段，UML建模可以用于辅助需求分析。
通过绘制用例图，分析需求、确定用例等操作，开发者可以更好地理解系统的基本要求。
同时，UML建模工具往往还具有模型验证功能，可以在需求分析过程中帮助开发者发现和解决潜在的问题。
2.构建系统架构在确定了系统的需求后，UML建模可以用于构建系统架构。
通过绘制类图、组件图等建模方式，开发者可以更好地掌握整个系统的组成部分，了解类与类之间的关系、数据流等信息，从而在软件开发初期就能够避免设计上的问题。
此外，在架构设计过程中，UML建模也可以帮助开发者评估不同的架构方案的优缺点，为团队进一步决策提供支持。
基于UML及属性的需求分析方法在列控系统需求规范中的应用
ｔ ｈ ｅ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｐ ｅ ｃ ｎ ｏ ｆ ＣＴＣＳ一 ３ ｌ ｅ ｖ ｅ ｌ ｓ ｙ ｓ ｔ ｅ ｍ．
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ： Ｔｒ ａ ｉ ｎ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｓ ｙ ｓ ｔ ｅ ｍ ；Ｒｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｐ ｅ ｃ ｉ ｉ ｆ ｃ ａ ｔ ｉ ｏ ｎ； Ｆ ｏ ｒ ｍａ ｌ ｍｅ ｔ ｈ ｏ ｄ； Ｕｎ ｉ ｉ ｆ ｅ ｄ Ｍｏ ｄ ｅ ｌ ｉ ｎ ｇ Ｌ ａ ｎ — ｇ ｕ ａ ｇ ｅ；Ｐ ＳＬ
２ ０ １ ３年 ２月 第４ ９卷 第 ２期
铁 道 通 信 信 号
ＲＡ Ｉ １ Ｊ Ｗ ＡＹ Ｓ Ｉ Ｃ ＮＡＬ Ｌ Ｉ ＮＧ ＆ Ｃ ＯＭＭＵ ＮＩ Ｃ ＡＴ １ ０Ｎ
Ｆ ｅ ｂｒ ｕａ ｒ ｙ ２ ０１ ３
Ｖｏ １ ． ４ ９ Ｎｏ ． ２
基于 Ｕ Ｍ Ｌ及属 性的 需 求 分析 方 法 在列 控 系统 需 求规 范 中的 应 用
最后运 用验 证 工具对 Ｐ Ｓ Ｌ模 型进 行 相 关属 性 的验 证 ，通 过 反 例 对错 误 进 行 定位 和 修 改 。 以需 求
规 范 中的模 式转 换 为例 ，采 用该 方 法对其 可达性 、转移 性及 死锁性进 行验 证 ，验证过 程表 明基 于
属性 的分 析方 法适 用于 Ｃ Ｔ Ｃ Ｓ ． ３级 列控 系统 需求规 范的验 证 。 关键 词 ：列车控 制 系统 ；需求规 范 ；形式化 方 法 ；Ｕ Ｍ Ｌ；属性 规 范语 言
Ａｂｓ ｔ ｒ ａ ｃ ｔ ： Ｕｓ ｉ ｎ ｇ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｙ — ｂ ａ ｓ ｅ ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｍｅ ｔ ｈ ｏ ｄ，ａ ｆ ｏ ｒ ｍａ ｌ ｖ ｅ ｒ ｉ ｉｃ ｆ ａ ｔ ｉ ｏ ｎ ｏ ｆ ＣＴＣＳ 一 ３ ｌ ｅ ｖ ｅ ｌ ｓ ｙ ｓ ｔ ｅ ｍ ｒ ｅ ｑ ｕ ｉ ｒ ｅ — ｍｅ ｎ ｔ ｓ ｐ ｅ ｃ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｗａ ｓ ｃ ａ ｒｉ ｅ ｄ ｏ ｕｔ ．Ｆｉ ｒ ｓ ｔ ｌ ｙ，ａ ＵＭＬ ｍｏ ｄｅ ｌ ｏ ｆ ｔ ｈ ｅ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｐ ｅ ｃ ｉ ｉｃ ｆ ａ ｔ ｉ ｏ ｎ ｗａ ｓ ｅ ｓ ｔ ａ ｂｌ ｉ ｓ ｈ ｅ ｄ
UML在信息管理系统需求分析中的应用
Ｏ 引 言
需求分析是软件工程中的重要阶段． 随着软件管理过程 的 日趋规范 ， 软件用户的不断成熟 ， 对需求 分析的要求也不断提高． 一个好 的需求分析 ， 是既能够让软件开发人员清楚即将实施 的项 目， 又让软件
用户掌握需求分析人员对用户需求 的理解 ． 这就需要不仅仅在文字上保持开发方和用户方的认识统一 ，
４ １ 系统规 模 和部 署 ．
根据信息管理系统 的特点 ， 需求： 析初期首要 目的是确定系统 的规模 分 和部署． Ｕ Ｌ中， 在 Ｍ 部署图可以用来 向开发人员和用户展示系统的未来分 布情况 ， 展现对运行时处理节点以及其中构件的配置 ， 如图 １ 所示． 它描述系统硬件的物理拓扑结构 （ 包括 网络布局和构件在网络上的位 置） 以及在此结构上执行 的软件 （ ， 即运行 时软件 构件在节点 中的分布情 况） 用部署 图说明系统结构 的静态部署视图不仅仅包括系统 的分布 ， ． 还可
还要有双方都能认可的标准图形 说明． Ｍ （ Ｕ Ｌ 统一建模语言） 就是 目前 国际流行的描述软件系统的图形 化语言． 在众多的软件项 目研发方向中， 本文着重阐述在信息管理系统需求分析上 ， 如何利用好 Ｕ Ｌ来 Ｍ
提高系统的需求质量．
１ Ｕ ＭＬ介 绍
统一建模语言（ ｎ ｅ ｏｅ ｎ ａｇａｅ简称 Ｕ Ｌ 是 一种通用的可视化建模语言 ， Ｕ ｉ ｄＭ ｄｌ ｇ ｎｕｇ ， ｉ ｆ ｉ Ｌ Ｍ ） 用于对软件
（） ３ 独立于过程． Ｍ 是 系统建模语言 ， ＵＬ 独立于开发过程． （） ４ 独立于程序设计语言． Ｕ Ｌ建立 的软件系统模型 可以用 Ｊｖ、 Ｃ＋＋ ｍ ｌａ 用 Ｍ ａａ Ｖ Ｓ ａ ｔｋ等任何一种 ｌｌ 面向对象的程序设计语言来实现．
UML在HIS需求分析中的应用
不同阶段， 从需求规格描述直至 系统完成后 的测试和维护的全过程 ， 已经被 Ｏ ＭＧ（ｈ ｂｅ ｎｇｍｅｔ ｔｅ ｊ ｔ Ｏ ｃ Ｍａａｅ ｎ
Ｇ ｏｐ即软件开发环境 的标准制定组织） ｒｕ 采纳为标准。它被广泛地用于应用领域和多种类型的系统建模， 如管
理信息系统、 通信与控制系统、 嵌人式实时系统 、 分布式系统 、 系统软件等 。 Ｕ ＭＬ建模语言采用图形表示法 ， 一共定义了 ５ 类模型图。第一类是用例图（ ＥＣ Ｓ ） ＵＳ Ａ Ｅ 从用户角度描述 系统的功能 。 第二类是静态图 ， 静态图有类图、 对象图和包 图三种图型符号。第三类是行为 图， 描述系统的动 态模型和对象间的交互关系。第 四类是交互 图， 描述对象间的交互关系。第五类是实现图， 包括组件图和配置 图。使用 Ｕ ＭＬ进行系统开发的整个过程分成以下几个阶段 ：１分析阶段；２设计 阶段；３ 实现阶段 ；４ 配 （） （） （） （） 置阶段；５测试阶段。其 中在分析阶段主要任务是 ， （） 通过对需求的分析 ， 使用例 图建立起 系统整体功能的描
ＵＭＬ在 ＨＩ Ｓ需求分析 中的应用
宛 楠
（ 皖南 医学院 网络信息 中心， 安徽 芜湖 ２ １０ ） ４０ ０
UML中的类图详解及其应用场景
UML中的类图详解及其应用场景在软件开发过程中，UML（统一建模语言）被广泛应用于需求分析、系统设计和软件开发等各个阶段。
其中，类图作为UML的核心图表之一，用于描述系统中的类、对象以及它们之间的关系。
本文将详细介绍UML中的类图，并探讨其在实际应用中的场景。
一、类图的基本概念类图是一种静态结构图，用于表示系统中的类、接口、关联、继承、依赖等元素及其之间的关系。
在类图中，类用矩形表示，类名位于矩形顶部，类的属性位于矩形中部，类的操作（方法）位于矩形底部。
类之间的关系通过连线表示，如关联关系用实线箭头表示，继承关系用空心三角箭头表示，依赖关系用虚线箭头表示等。
二、类图的元素及其关系1. 类（Class）：类是对象的抽象表示，用于描述具有相同属性和行为的一组对象。
类图中的类用矩形表示，类名位于矩形顶部。
2. 接口（Interface）：接口是一组方法的集合，用于描述类的行为。
接口在类图中用带有<<interface>>标记的矩形表示。
3. 属性（Attribute）：属性是类的特征，描述了类的状态。
属性在类图中用名称:类型的形式表示，例如“name:String”。
4. 操作（Operation）：操作是类的行为，描述了类的方法。
操作在类图中用名称(参数列表):返回类型的形式表示，例如“getName():String”。
5. 关联关系（Association）：关联关系描述了类之间的连接，表示一个类与另一个类之间的关联。
关联关系在类图中用实线箭头表示。
6. 继承关系（Inheritance）：继承关系描述了类之间的继承关系，表示一个类继承自另一个类。
继承关系在类图中用空心三角箭头表示。
7. 依赖关系（Dependency）：依赖关系描述了类之间的依赖关系，表示一个类依赖于另一个类。
依赖关系在类图中用虚线箭头表示。
三、类图的应用场景1. 系统设计：类图是系统设计的重要工具之一。
面向对象程序设计中UML的应用
面向对象程序设计中UML的应用随着计算机技术不断发展，面向对象程序设计已经成为了当今软件开发领域的主流，而统一建模语言（UML）则是面向对象程序设计中最广泛使用的建模工具。
本文将探讨UML在面向对象程序设计中的应用。
一、UML概述UML是一种图形化建模语言，起源于1990年代初。
UML一词最初由Rumbaugh、Booch和Jacobson等人发明，首先在1997年发布1.0版，目前使用最广泛的是2.5版。
UML包含13种图表，包括用例图、类图、时序图、活动图等。
每个图表都有其特定的作用和使用场景，可以用于描述软件系统的不同方面。
二、用例图用例图是UML中最常用的图表之一，它描述了系统的各个角色、交互以及系统功能。
用例图非常适合在项目早期进行需求分析，以便更好地了解系统应该具有哪些功能，以及这些功能应该如何相互协作。
用例图可以帮助我们确定谁将使用系统以及系统如何被使用。
每个用例都描述了一个用户与系统交互的操作序列。
用例图可以非常容易地捕捉到系统的需求，从而帮助我们构建一个清晰的系统模型。
三、类图类图是系统中最重要的一种UML图表，用于描述系统中的类和它们之间的关系。
类是面向对象编程的核心概念，可以被视为一种抽象的数据类型。
类图通常用于描述系统的静态结构。
类图中的每个类都有一个名称和属性，属性描述了类的状态，同时也可以包括流程控制变量和方法调用。
类图还描述了类之间的关系，如继承关系、关联关系、聚合关系和组合关系等。
类图是构建系统模型的基础之一，也是理解系统架构和设计模式的重要工具。
四、时序图时序图用于展示系统中的交互行为。
它展示了模型元素之间的交互以及它们之间的时间关系。
时序图通常用于描述系统的动态行为。
时序图显示了模型元素之间的消息传递，即一个对象向另一个对象发送消息的过程。
它还显示消息的时间顺序，可以确保系统在特定时间执行正确的操作。
五、活动图活动图是UML中的一种行为图表，用于描述系统中的操作和流程。
UML用例图中的用例规约与需求分析技巧
UML用例图中的用例规约与需求分析技巧UML（Unified Modeling Language）用例图是一种常用的需求分析工具，它能够清晰地描述系统的功能需求和用户与系统之间的交互。
用例规约是用例图中的一个重要组成部分，它用于详细描述每个用例的前置条件、后置条件、基本流程和可选流程等。
在进行需求分析时，正确编写用例规约是至关重要的。
本文将介绍UML用例图中的用例规约与需求分析技巧。
首先，用例规约中的前置条件是指在执行用例之前必须满足的条件。
在编写前置条件时，需要考虑到系统的状态和环境。
例如，对于一个在线购物系统的用例，前置条件可以是用户已经登录并且购物车中有商品。
通过明确前置条件，可以确保用例的执行是可行的。
其次，用例规约中的后置条件是指在执行用例之后系统应该达到的状态。
后置条件可以是系统状态的改变，也可以是系统对外部事件的响应。
例如，对于一个银行系统的用例，后置条件可以是用户账户余额减少了相应的金额。
通过明确后置条件，可以帮助开发人员理解用例的执行结果。
接下来，用例规约中的基本流程是指用例的主要执行路径。
基本流程应该包含用例的主要步骤和相应的用户与系统之间的交互。
在编写基本流程时，需要注意步骤的顺序和合理性。
可以使用动词来描述用户的操作，使用名词来描述系统的响应。
例如，对于一个注册用户的用例，基本流程可以包括用户输入个人信息、系统验证信息的有效性、系统保存用户信息等步骤。
此外，用例规约中还可以包含可选流程，用于描述用例的扩展或异常情况。
可选流程可以是用户的选择、系统的判断或外部事件的触发。
在编写可选流程时，需要考虑到各种可能的情况，并给出相应的处理步骤。
例如，对于一个在线预订酒店的用例，可选流程可以包括用户选择支付方式、系统检测到余额不足、用户选择其他支付方式等步骤。
在进行需求分析时，编写用例规约时需要注意以下几点技巧。
首先，用例规约应该具有可读性和易理解性。
可以使用简洁明了的语言，避免使用过于复杂的术语和缩写。
UML中的用例图和用户需求分析的关系探究
UML中的用例图和用户需求分析的关系探究在软件开发过程中，用户需求分析是至关重要的一步。
它帮助开发团队了解用户的期望和需求，为软件的设计和开发提供指导。
而在需求分析的过程中，用例图是一种常用的工具，用于描述系统与用户之间的交互关系。
本文将探究UML中的用例图与用户需求分析之间的关系。
首先，我们来了解一下用例图的基本概念。
用例图是一种UML（统一建模语言）的图示工具，用于描述系统的功能需求和用户之间的交互。
用例图由参与交互的角色（Actor）和用例（Use Case）组成。
角色代表系统的用户或其他外部实体，用例则表示系统的功能或操作。
用例图通过展示角色与用例之间的关系，帮助开发团队理解系统的功能需求，从而更好地满足用户的期望。
用户需求分析是在软件开发过程中的一个关键步骤。
它的目的是收集、分析和定义用户对软件系统的需求。
通过用户需求分析，开发团队可以了解用户的期望和需求，从而为软件的设计和开发提供指导。
用户需求分析通常包括需求收集、需求分析和需求定义三个阶段。
在需求收集阶段，开发团队与用户进行沟通，了解用户的期望和需求；在需求分析阶段，开发团队对收集到的需求进行分析，确定系统的功能和操作；在需求定义阶段，开发团队将需求转化为可执行的软件规格说明。
用例图在用户需求分析中扮演着重要的角色。
通过用例图，开发团队可以更好地理解用户的期望和需求。
用例图通过展示系统的功能和用户之间的交互关系，帮助开发团队把握系统的核心功能和操作。
用例图可以帮助开发团队识别系统的主要功能和操作，从而在设计和开发过程中更好地满足用户的期望。
用例图与用户需求分析之间的关系是相互促进的。
用户需求分析提供了用例图的基础，而用例图则帮助开发团队更好地理解用户的期望和需求。
通过用户需求分析，开发团队可以收集到系统的功能和操作需求，然后通过用例图将这些需求可视化。
用例图可以帮助开发团队更好地理解用户的期望和需求，从而在软件的设计和开发过程中提供指导。
UML用例图的需求分析与系统规约技巧
UML用例图的需求分析与系统规约技巧UML（Unified Modeling Language）用例图是一种用于描述系统功能需求的工具，它能够帮助开发团队更好地理解和定义系统的需求，从而有效地进行系统规约。
本文将探讨UML用例图的需求分析与系统规约技巧。
一、需求分析需求分析是软件开发过程中的重要环节，它涉及到对系统需求的收集、分析和定义。
在使用UML用例图进行需求分析时，可以通过以下几个步骤来进行：1. 收集需求：与系统相关的各方（如用户、客户、开发团队等）交流，了解他们对系统的期望和需求。
可以通过面谈、问卷调查等方式进行需求收集。
2. 识别参与者：根据需求收集的结果，识别出与系统交互的各个参与者。
参与者可以是人、其他系统或外部实体。
3. 确定用例：根据参与者和他们与系统的交互，确定系统的各个用例。
用例是对系统功能的描述，它描述了系统在与参与者交互过程中所执行的操作。
4. 描述用例：对于每个用例，详细地描述它的功能和行为。
可以使用用例描述符或用例规约等方式来描述用例。
5. 确定用例之间的关系：分析用例之间的关系，如包含关系、扩展关系等。
这些关系能够帮助我们更好地理解系统功能的组成和复杂性。
二、系统规约系统规约是对系统需求的详细描述和定义，它包括了系统的功能、性能、界面、安全性等方面的规定。
在使用UML用例图进行系统规约时，可以采用以下几个技巧：1. 使用活动图：活动图是一种用于描述系统流程和行为的图表，它能够帮助我们更好地理解和规约系统的功能。
可以使用活动图来描述用例的执行流程和操作步骤。
2. 使用时序图：时序图是一种用于描述系统中对象之间交互的图表，它能够帮助我们更好地理解和规约系统的时序行为。
可以使用时序图来描述用例的执行时序和参与者之间的交互。
3. 使用约束：约束是对系统规约的限制和条件的描述，它能够帮助我们更好地定义系统的性能、安全性等方面的要求。
可以使用约束来描述系统的各种规定和限制。
软件工程各阶段的UML图应用
软件⼯程各阶段的UML图应⽤UML是统⼀建模语⾔，主要⽤于软件的分析与设计阶段。
但是UML有这么多图，具体怎么⽤呢?⼀：需求分析阶段的业务⽤例图⽤例图，是⽤来表⽰系统⾓⾊与系统什么功能发⽣交互的图。
通过⽤例图，可以很清晰地表⽰系统放主要功能。
⽤例图在我们进⾏软件分析阶段和设计阶段都有使⽤：由⽤户需求得到业务⽤例（描述最主要的业务功能，客户最感兴趣的、期望的功能）在与客户第⼀次交流沟通，采集需求后。
我们可以得到《开发⽂档1.0》（见上⼀篇博⽂）。
同时，也可以由客户描述的系统功能、⽤户⾓⾊画出业务⽤例图。
注意：这只是初步的⽤例，⽤来说明系统业务功能的。
例如：⼀个新闻⽹站的业务⽤例图如下：⼆：概要设计阶段的功能活动图、系统⽤例图1：在把《开发⽂档1.0》和业务⽤例图交予客户审核确认后，我们开始编写《开发⽂档2.0》，然后根据《开发⽂档2.0》中新增的功能描述，我们可以画出每⼀个功能的活动图：例如：管理员原理新闻的功能活动图2：由每⼀个功能活动图，完善业务⽤例图得到系统⽤例图（此时才是真正全⾯描述系统各个⾓⾊可以执⾏什么功能的⽤例图）三：详细设计阶段的⽤例规约图由《开发⽂档3.0》中的“功能详细设计”部分，画出每⼀个功能⽤例的约束图，主要包括：⽤例名、⽤例流程、异常处理等操作四：详细设计阶段的业务模块图根据《开发⽂档4.0》中的“模块划分”，我们就知道了这个系统主要会有哪些业务类，画出业务模块图，每个业务类下罗列该模块下的功能⽤例：五：详细设计阶段的类图根据《开发⽂档5.0》中对每个⽤例的架构、以及功能模块的划分，可以初步确定系统需要多少个实现类组成，画出类图：六：详细设计阶段的时序图根据每个⽤例的活动图以及第五步的系统类图，我们可以为每个⽤例画出时序图，更加清晰明确地模拟出⽤户是怎么⼀步步调⽤哪个类的哪个⽅法来实现进⾏功能交互的，如：七：根据上⾯的类图、⽤例的时序图等等，进⾏编码开发。
UML在面向对象方法需求分析中的应用
作者简介 ： 郭咏梅（９ ３ １ ６一
）女 ， ， 山西高平人 ， 副教授 ， 主要从 事计算机教学与研究。
・
３ ・ ３
长 治 学 院 学 报
方法 。
的视图 ， 包括类图、 对象图和包 图。通过需求分析 ， 抽象 出系
Ｕ Ｌ在面向对象的需求分析 中的应用作详细的分析 。 Ｍ
１ Ｕ ＭＬ概 述
之间动态 的交互关系 ， 主要强调对象 间消息传递 的时 间序及
并发。交互 图强调对象间的协作 关系 ， 通过对象间 的消息传
Ｕ Ｌ是一种典型 的面向对 象的图形化建模语言 ，但 它 递完成 系统 的用例 ， 同的是顺序 图强调对象交互 的时 间特 Ｍ 不 不是一种编程语言 ， 它是一种可视化 的建模 语言 ， 它利用各 性 ， 而合作图强调 的是对象 的合作视图。
中图 分 类 号 ：Ｐ ９ Ｔ ３
随着软件工程 的技术方 法 、 工具 、 管理 等各方面 的不 断 析中用来表示 系统 的功能 。 用例 图包括参与者 、 系统边界 、 用 发展 ， 向对象方法学 已成为开发大规模 应用系统的主流方 例 、 面 参与者和用例间的关联 。 法， 并逐渐成熟。 向对象方法学 的出发点和基本原则 ， 面 是尽 （） ２ 静态图 ： 包括类 图、 对象 图和包 图。类 图用来描述软 量模 拟人类习惯的思维方 式 ， 开发 软件 的方 法和过程 接近 件系统的静态结构 ， 使 它是显示一组类 、 口、 接 协作 以及它们之 人类 认识世界 、 决问题的方法和过程 ， 解 保持概 念和表示方 间关 系的图， 实例化就是对象。 图以对象 、 、 类 类 类 属性 、 操作
象 的分析与设计 ， 而且支持从 需求分析开始 的软件开发全过 图表示实现层的软件结 构。 配置图显示节点和在节点上活动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
输入数据错误，可以进行修改
4
记录每次称量物料的重量和时间
5
记录每次称量物料的名称和操作工人
6
按月统计每种物料的重量
7
按月统计每个操作工人吊运货物的重量
是
是
否
否
--
--
是
是
是
是
是
是
是
是
是
是
是
是
需求分析结果（续）
序 号
用户需求
软件 功能 可以 需求 需求 实现
8
称重数据能够上传到数据库服务器中
是
是
是
– 打印各种统计报表 – 系统能够方便地启动和运行，维护简单
需求（续）
• 车间主任
– 记录每次称量物料的重量和时间 – 记录每次称量物料的名称和操作工人 – 按月统计每种物料的重量 – 按月统计每个操作工人吊运货物的重量 – 称重数据能够上传到数据库服务器中 – 系统能够长期可靠的运行 – 称重数据能够长期保存
需求分析与描述
需求分析
• 首先需要对用户提出的需求进行分析，以此来确定其中要 实现系统的功能。然后进一步同用户进行更加深入的交 流，确定：
– 哪些需求是功能性需求，哪些需求是非功能性需求。 – 哪些需求属于软件系统的需求，哪些需求不属于软件系统
的需求。 – 明确哪些需求是现阶段可以实现的，哪些需求是现阶段无
在需求分析阶段还需要使用概念类图来建立领域模 型，使用顺序图来描述系统与外界的交互过程。在此 基础上明确系统的边界，确定系统的接口。
设计阶段
主要应用 UML 的设计类图来描述系统的静态结构。 使用合作图来描述系统中对象之间的交互关系。 使用状态图来描述单个对象的状态变化情况。
如果需要数据库设计，可以选择专门的设计工具来完 成——数据建模。
Auto Weight 系统
AutoWeight 系统是一个自动称重系统。它能够对移 动天车运送的物料进行称重，然后把称量的重量和物 料的编号等信息传送给计算机，并由相应的软件系统 进行必要的计算、统计和报表打印。
AutoWeight 系统主要用于使用天车的工矿企业，它 能够对企业中的天车称重数据进行采集和处理。在一 般的工矿企业中，大而重的原料、半成品或产品往往 使用天车在车间内进行搬运和移动。
• 为了打印报表方便，配备一台打印机。
天车的工作过程
• 在一般的工矿企业中，每台天车配备一名操作工人，负责开 动天车，搬运物料。每个车间有专门的调度人员，它们负责 指挥天车的工作。
• 天车搬运物料的工作过程如下：
– 天车操作工人把天车开到指定的地点 – 吊装物料 – 天车吊起物料 – 天车吊运物料运行 – 到达指定的地点，放下物料 – 天车回到指定地点，准备下一次工作
操作员 : 负责软件管理和维护的人。 车间主任 : 负责查看系统的各种统计信息。 数据库服务器 : 局域网中的数据库服务器。 物理仪表 : 实际系统中的称重仪表 , 负责向计算机传
送称重数据。 模拟仪表 : 向计算机发送模拟的称重数据。 仪表 : 是物理仪表和模拟仪表的泛化 , 负责向计算机
领域模型分析
在用例分析的同时，还需要进行领域分析，建立领域模型、 绘制系统顺序图，进一步描述系统的静态结构、行为和执 行的结果。
这里所说的领域指的是用户的业务领域，也就是需要解决 问题的领域，对领域知识的掌握与理解将直接关系到系统 开发的成败。
领域概念
• 领域概念是用来描述现实世界中某个问题的一些名词 和术语。建立领域模型的第一步是找出这些描述问题 的概念和术语。
• 有的仪表允许操作工人在吊运过程中输入各种命令和数据，并能 够把输入的数据和重量数据同时发送出来。
用户需求
用户需求——涉众
• 操作工人。负责操作天车的技术工人。操作工人的主要工作 为操作天车，包括吊运物料，使用仪表输入物料编号等与物 料相关的数据。这些数据与重量数据一起通过称重仪表发送 给系统。
非功能性需求分析—称重数据能够长期保存
– 数据更新 : 系统中的数据需要长期保存 , 每次只需增加数 据 , 不需要修改和删除。
– 可靠性 : 要求数据能够可靠地存储。
• 在此基础上 , 可以进行访问频率的分析。包括数据的创 建、读取、更新和删除的频率。这些分析是确定选择数据 存储工具的依据。
领域模型分析
• 该系统还能够提供一个网络系统的接口，可以通过局域网 络把接收的数据上传到局域网中的数据库服务器中。
工作流程与原理（续）
• 系统的数据传输使用无线传输方式，使用数传电台来 传输数字信号。计算机通过串口来接收数据，数据传 输格式符合 RS232 标准。
• 如果网络条件许可，计算机可通过网络与局域网中的 数据库服务器相连。
• 系统开发人员。负责开发 AutoWeight 软件系统的项目组 成员。
需求
• 操作工人
– 输入数据的过程尽量简洁，按键次数越少越好，最好是自动 实现或“一键”完成
– 能够处理吊运过程中的暂停情况 – 输入数据错误，可以进行修改
• 操作员
– 显示每次称量物料的记录，不能出现数据传输错误或丢失数 据的情况
• 对 AutoWeight 系统的所有用例进行分析，结合前 面的用户需求可以找出下面的名词、动词和动词词 组。
• 名词可能成为领域模型中的类或类中的属性，动词和 动词词组可能成为类中的方法或类间的关联。
名词 & 动词
概念类分析
• “ 操作工人”：是一个候选的概念类，在物料的称重数据记录 中需要知道天车的操作工人是谁。
• 操作工人。负责操作天车的技术工人。操作工人的主要工作 为操作天车，包括吊运物料，使用仪表输入物料编号等与物 料相关的数据。这些数据与重量数据一起通过称重仪表发送 给系统。
• 车间主任。一个车间生产的负责人，负责查看与系统相关的 工作，例如查看当日的称重记录，查看统计报表等。
• 操作员。负责使用计算机、打印机和 AutoWeight 软件系 统，并负责软件系统的运行和维护及打印报表。
天车的工作过程（续）
• 上面是一个基本的天车工作 流程，在天车的工作过程中 可能还 会 出现一些 特殊 情 况。
– 比如，在调运物料的过程 中，因为各种原因需要暂 时放下物料，天车去做其 它工作，等其它工作完成 后，再继续吊运物料。
天车开到 指定位置 吊装物料 吊起物料 天车开到 指定位置 放下物料 天车回到 初始位置
在实际的系统开发过程中，用户的需求往往是很难捕捉 的，而且经常变动。甚至连用户自己也常常无法准确描述 自己的需求，他们的需求往往在看到软件产品后才逐步的 清晰起来。
因此在需求分析阶段更应该采用好的需求分析方法和技 术，以保证得到高质量的用户需求。
需求分析阶段
UML 的用例技术是一项得到业界公认的需求获取和 分析技术，结合适当的方法可以很好地获取和描述用 户的功能需求。
– 容量 : 系统中需要保存对象的数量。在 AutoWeight 系统中 , 每台计 算机最多管理 6 台天车 , 每台天车每天最多工作 50 次。这样系统中 每天最多需要保存 300 条数据 ,
– 每年需要保存的数据不超过 10 万条。
– 检索机制 : 为了便于检索需要给每一条数据一个唯一的编号。
系统设备连接图
称重仪表
数传电台 计算机
数据库服务器
操作工人
传感器
打印机
工作流程与原理
• 称重仪表负责采集物料的重量数据，再由操作员把物料编 号等信息输入仪表，并连同重量数据一起通过无线传输的 方式传送给地面负责接收数据的计算机。
• 计算机中有专用的软件系统，它负责接收和保存称重仪表 发送来的数据；能够打印每天的称重数据记录；能够按照 时间和物料的种类进行统计分析，打印报表。
发送称重数据。
用例描述
• P107 图 7.5
非功能性需求分析—称重数据能够长期保存
系统中的重量数据以对象形式存在 , 数据的长期保存称为永久性机 制 。一般在系统实现 时 , 使用数据库来保 存 系统中的对象。
AutoWeight 系统的永久性机制主要包括以下几个方面 :
– 粒度 : 每个 对象 的 大小 。在 AutoWeight 系统中一 条数据 大约 是 200 个字节。
• “ 输入数据”：不是一个候选的概念类，操作工人在仪表上输 入的数据，包括操作工人编号和物料的编号。这两个编号应 该是其它类的属性。
– “ 仪表”—把称重数据发送给系统 – “ 车间主任”—查看物料的各种分类统计重量 – “ 操作员”—查看物料的称重记录 , 打印各种报表 – “ 数据库服务器”—得到称重数据
用例
• 系统用例
– 记录称重数据 – 打印称重记录 – 按照种类统计物料重量 – 按照操作员统计物料重量
用例模型图
执行者描述
法实现或暂时无法实现的。
• 对于现阶段无法实现的或暂时无法实现的需求需要向用户解释清楚为 什么不能实现，并尽量给出一些变通的方案。
需求分析结果
序 号
用户需求
软件 功能 可以 需求 需求 实现
输入数据的过程尽量简洁，按键次数越少越好，最好
1
是自动实现或“一键”完成
Байду номын сангаас
否
--
--
2
能够处理吊运过程中的暂停情况
实例分析
UML 在需求分析阶 段的应用
段的应用
课程内容
UML 在软件开发过程中的应用 Auto Weight 系统简介 用户需求 需求分析与描述 领域模型分析 工作流程分析
UML 在软件开发过程中的应用
在进行系统设计前，开发人员必须首先要充分理解所 要解决的问题，这就需要进行专门的需求分析。在进 行了需求分析之后，还必须进一步将分析产品转化为 设计产品，然后再根据设计产品进行实际的编制代码 工作，这些编制后的代码在经过必要的测试和详细的 部署之后，最终形成需要的目标系统。
