分级变速主传动系统的设计题目24(Z=11公比1.26)
机床传动系统设计例题
例1：已知铣床传动系统的运动参数如下：nmin = 40；
nmax = 1800 ；级数 Z=12 ； n电= 1450rpm 试：（1）计算公比φ= ； （2）写出结构式； （3）确定各传动副的传动比，拟定转速图；
解： （1）计算公比φ
（2）结构式：顺序扩大 12 = 31×23×26
1. III轴计算转速为125r/min，由II轴最低 转速355r/min得来，需要传递全部功率， 2. 所以 II轴计算转速为355r/min。
I 轴 计算转速
• II轴计算转速为355r/min，由I轴最低转 速710r/min得来，需要传递全部功率，
• 所以， I轴计算转速为710r/min。
1:1 1:1
I
II
III
IV 1800 r/min 1250 900 630
1:1
450 315 224 160 112 80
56
40
3.4.3 分级变速主传动系的设计
例2：已知铣床传动系统的运动参数如下：nmin = 31.5；
nmax = 1400 ；Z= 12； n电= 1440rpm
Sz = ……60，62，64，66， 68，70，72，74，……
1. III轴最低转速125r/min，可使主轴获得 31.5r/min、250r/min两级转速， 2. 其中250r/min大于nj，需要传递全部功率， 3. 所以III轴计算转速为125r/min。
3.4.3 分级变速主传动系的设计
（七）计算转速 （2）变速传动系中传动件计算转速的确定 II轴 计算转速
解： （3）确定各传动副的传动比，拟定转速图；
结构式： 12 = 31×23×26
机床设计-传动系统
转速图的绘制
主传动系统的传动路线表达式：
36
1
主电机 440r / min
φ126 φ256
I
3306 4224
II
42
4222 62
III
60
1380 72
IV(主
轴)
48
主轴的转速计算：
126
n主轴
=
n电机
× 256
×uI-II
×uII-III
×uIII-IV
a
126
n主轴max
=
n电机
× 256
×uI
-II
max
×uII -III max
×uIII-IVmax
126
n主轴min
=
n电机
× 256
×uI
-II
min
×uII -III min
×uIII-IVmin
直接标出转速值 。 注意： 转速格线间距大小并不代表公比ф的
数值大小。
转速图一点三线 转速点——传动轴上的圆点，表示该轴具有的转速。
如轴Ⅳ（主轴）上有12个圆点，表示具有12级转速。
传动线——相邻两轴的相关两个 转速点之间的连线。
传传动比大于1其对数值为正，传 动线向右上倾斜；
应用： 普通机床应用最为广泛的一种变速方式。
变速方式的选择
主传动系统的变速方式分为无级变速和有级变速两种。
（1）有级变速 变速机构——是指在输入轴转速不变的条件下，使输出轴获得不 同转速的传动装置。 有级（或分级）变速机构
➢滑移齿轮变速机构 ➢交换齿轮变速机构 ➢多速电动机 ➢离合器变速机构 ➢摆移变速机构

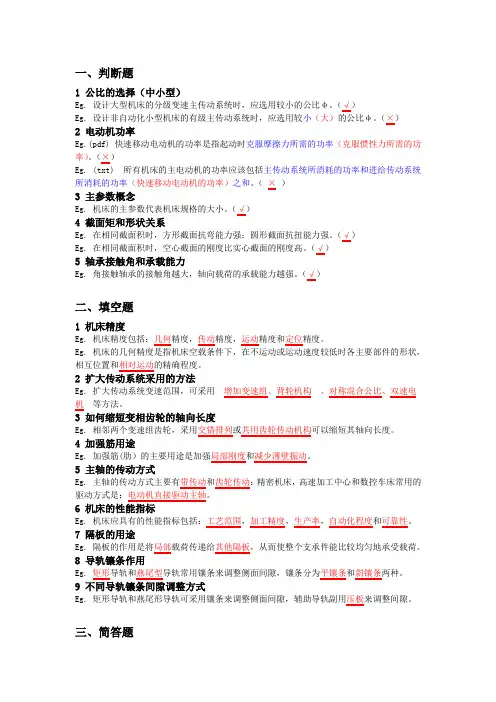

题库
一、判断题1 公比的选择（中小型）Eg. 设计大型机床的分级变速主传动系统时，应选用较小的公比φ。
（√）Eg. 设计非自动化小型机床的有级主传动系统时，应选用较小（大）的公比φ。
（×）2 电动机功率Eg.(pdf) 快速移动电动机的功率是指起动时克服摩擦力所需的功率（克服惯性力所需的功率）。
（×）Eg. (txt) 所有机床的主电动机的功率应该包括主传动系统所消耗的功率和进给传动系统所消耗的功率（快速移动电动机的功率）之和。
（×）3 主参数概念Eg. 机床的主参数代表机床规格的大小。
（√）4 截面矩和形状关系Eg. 在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。
（√）Eg. 在相同截面积时，空心截面的刚度比实心截面的刚度高。
（√）5 轴承接触角和承载能力Eg. 角接触轴承的接触角越大，轴向载荷的承载能力越强。
（√）二、填空题1 机床精度Eg. 机床精度包括：几何精度，传动精度，运动精度和定位精度。
Eg. 机床的几何精度是指机床空载条件下，在不运动或运动速度较低时各主要部件的形状，相互位置和相对运动的精确程度。
2 扩大传动系统采用的方法Eg. 扩大传动系统变速范围，可采用增加变速组、背轮机构、对称混合公比、双速电机等方法。
3 如何缩短变相齿轮的轴向长度Eg. 相邻两个变速组齿轮，采用交错排列或共用齿轮传动机构可以缩短其轴向长度。
4 加强筋用途Eg. 加强筋(肋）的主要用途是加强局部刚度和减少薄壁振动。
5 主轴的传动方式Eg. 主轴的传动方式主要有带传动和齿轮传动：精密机床，高速加工中心和数控车床常用的驱动方式是：电动机直接驱动主轴。
6 机床的性能指标Eg. 机床应具有的性能指标包括：工艺范围，加工精度，生产率，自动化程度和可靠性。
7 隔板的用途Eg. 隔板的作用是将局部载荷传递给其他隔板，从而使整个支承件能比较均匀地承受载荷。
8 导轨镶条作用Eg. 矩形导轨和燕尾型导轨常用镶条来调整侧面间隙，镶条分为平镶条和斜镶条两种。

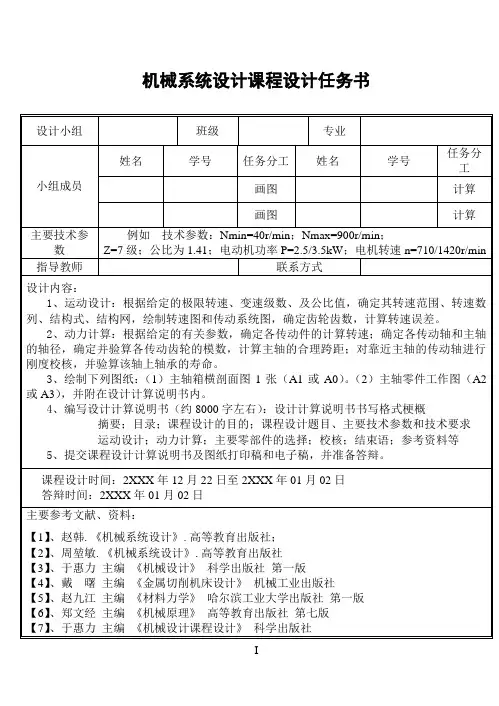

7级分级变速主传动系统设计【N=40~900;Z=7级;公比为1.41;P=2.5~3.5kW;电机转速n=710~1420】
机械系统设计课程设计任务书设计小组班级专业小组成员姓名学号任务分工姓名学号任务分工画图计算画图计算主要技术参数例如技术参数：Nmin=40r/min；Nmax=900r/min；Z=7级；公比为1.41；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min指导教师联系方式设计内容：1、运动设计：根据给定的极限转速、变速级数、及公比值，确定其转速范围、转速数列、结构式、结构网，绘制转速图和传动系统图，确定齿轮齿数，计算转速误差。
2、动力计算：根据给定的有关参数，确定各传动件的计算转速；确定各传动轴和主轴的轴径，确定并验算各传动齿轮的模数，计算主轴的合理跨距；对靠近主轴的传动轴进行刚度校核，并验算该轴上轴承的寿命。
3、绘制下列图纸：（1）主轴箱横剖面图1张（A1或A0）。
（2）主轴零件工作图（A2或A3），并附在设计计算说明书内。
4、编写设计计算说明书（约8000字左右）：设计计算说明书书写格式梗概摘要；目录；课程设计的目的；课程设计题目、主要技术参数和技术要求运动设计；动力计算；主要零部件的选择；校核；结束语；参考资料等5、提交课程设计计算说明书及图纸打印稿和电子稿，并准备答辩。
课程设计时间：2XXX年12月22日至2XXX年01月02日答辩时间：2XXX年01月02日主要参考文献、资料：【1】、赵韩.《机械系统设计》.高等教育出版社；【2】、周堃敏.《机械系统设计》.高等教育出版社【3】、于惠力主编《机械设计》科学出版社第一版【4】、戴曙主编《金属切削机床设计》机械工业出版社【5】、赵九江主编《材料力学》哈尔滨工业大学出版社第一版【6】、郑文经主编《机械原理》高等教育出版社第七版【7】、于惠力主编《机械设计课程设计》科学出版社分级变速主传动系统设计摘要本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。
第5章 机床分级变速传动系统设计.
第五章机床分级变速传动系统设计第一节机床主要技术参数的确定机床的主要技术参数包括尺寸参数、运动参数和动力参数。
技术参数的确定，一般采用统计类比法。
尺寸参数包括与工件主要尺寸有关的参数，与工、夹、量具标准化有关的参数，与机床结构有关的参数。
尺寸参数按其对机床结构、性能的影响程度不同，又分为主参数、第二主参数和其他尺寸参数。
1．主参数主参数是代表机床规格大小的一种参数。
主参数对机床的性能、布局、传动和结构有显著的决定作用。
所以，确定尺寸参数时，首先确定主参数。
通用机床和专门化机床的主参数及其折算系数见JB1838—85《金屈切削机床型号编制方法》(附表4常用机床组、系代号及主参数)。
通用机床的主参数，除极少数机床外(如拉床)，一般均为尺寸参数。
2．第二主参数和其他尺寸参数第二主参数一般指主轴数、最大跨距、工作台工作面长度、最大加工工件长度、最大模数等。
第二主参数是直接反映机床加工范围的重要参数之一。
对机床的轮膨尺寸、重量等影响很大，其重要程度，仅次于主参数。
主参数和第二主参数确定后，还要确定一些其他尺寸参数。
如卧式车床刀架上的最大工件回转直径、通过主轴孔的最大棒料直径、主轴孔前端锥度等与工件大小和刀具标准化有关的尺寸。
二、运动参数运动参数是指机床的执行机构(如主轴、刀架、工作台等)的运动速度。
机床常用的运动参数见表5—1。
在保证加工质量的前提下，尽可能提高生产串是确定运动参数的基本原则。
主运动参数的确定：主运动为回转运动时，主运动参数为主袖转速n。
1．极限转速调查和分析所设计的机床上可能进行的工序，从中选择要求最低、最高转速的典型工序，按照典型工序的切削速度和刀具〔或工件〕直径计算主抽的最高转速、最低转速(极限转速)n max和m min。
计算公式如下：式中n max、m min——分别为最低、最高切削速度；d max、d min——分别为最小、最大计算直径。
上述d max和d min不是机床上可能加工的最小、最大直径，而是常用的经济加工最小、最大直径。
哈尔滨理工大学《机械系统设计》课程设计-分级变速主传动系统设计
一、《机械系统设计》课程设计任务书1.1 课程设计的目的《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。
通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。
通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。
通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。
通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。
1.2 课程设计的内容《机械系统设计》课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。
1.2.1 理论分析与设计计算：（1）机械系统的方案设计。
设计方案的分析，最佳功能原理方案的确定。
（2）根据总体设计参数，进行传动系统运动设计和计算。
（3）根据设计方案和零部件选择情况，进行有关动力计算和校核。
1.2.2 图样技术设计：（1）选择系统中的主要机件。
（2）工程技术图样的设计与绘制。
1.2.3编制技术文件：（1）对于课程设计内容进行自我经济技术评价。
（2）编制设计计算说明书。
1.3 课程设计题目、主要技术参数和技术要求1.3.1课程设计题目和主要技术参数题目01：分级变速主传动系统设计技术参数：N min=53r/min；N max=600r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min题目02：分级变速主传动系统设计技术参数：N min=45r/min；N max=710r/min；Z=9级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目03：分级变速主传动系统设计技术参数：N min=63r/min；N max=500r/min；Z=7级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目04：分级变速主传动系统设计技术参数：N min=45r/min；N max=500r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目05：分级变速主传动系统设计技术参数：N min=40r/min；N max=630r/min；Z=9级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目06：分级变速主传动系统设计技术参数：N min=50r/min；N max=400r/min；Z=7级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目07：分级变速主传动系统设计技术参数：N min=63r/min；N max=710r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目08：分级变速主传动系统设计技术参数：N min=50r/min；N max=800r/min；Z=9级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目09：分级变速主传动系统设计技术参数：N min=75r/min；N max=600r/min；Z=7级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目10：分级变速主传动系统设计技术参数：N min=40r/min；N max=450r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目11：分级变速主传动系统设计技术参数：Nmin=35.5r/min；Nmax=560r/min；Z=9级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目12：分级变速主传动系统设计技术参数：N min=40r/min；N max=315r/min；Z=7级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目13：分级变速主传动系统设计技术参数：N min=71r/min；N max=710r/min；Z=6级；公比为1.58；电动机功率P=4kW；电机转速n=1440r/min 题目14：分级变速主传动系统设计技术参数：N min=40r/min；N max=400r/min；Z=6级；公比为1.58；电动机功率P=3kW；电机转速n=1430r/min 题目15：分级变速主传动系统设计技术参数：N min=63r/min；N max=630r/min；Z=6级；公比为1.58；电动机功率P=4kW；电机转速n=1440r/min 题目16：分级变速主传动系统设计技术参数：N min=45r/min；N max=450r/min；Z=6级；公比为1.58；电动机功率P=3kW；电机转速n=1430r/min 题目17：分级变速主传动系统设计技术参数：N min=80r/min；N max=450r/min；Z=4级；公比为1.78；电动机功率P=4kW；电机转速n=1440r/min 题目18：分级变速主传动系统设计技术参数：N min=63r/min；N max=355r/min；Z=4级；公比为1.78；电动机功率P=3kW；电机转速n=1430r/min 题目19：分级变速主传动系统设计技术参数：N min=50r/min；N max=280r/min；Z=4级；公比为1.78；电动机功率P=4kW；电机转速n=1440r/min 题目20：分级变速主传动系统设计技术参数：N min=40r/min；N max=224r/min；Z=4级；公比为1.78；电动机功率P=3kW；电机转速n=1430r/min 题目21：分级变速主传动系统设计技术参数：N min=80r/min；N max=1000r/min；Z=12级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目22：分级变速主传动系统设计技术参数：N min=71r/min；N max=900r/min；Z=12级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目23：分级变速主传动系统设计技术参数：N min=90r/min；N max=900r/min；Z=11级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目24：分级变速主传动系统设计技术参数：N min=75r/min；N max=750r/min；Z=11级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目25：分级变速主传动系统设计技术参数：N min=95r/min；N max=800r/min；Z=10级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目26：分级变速主传动系统设计技术参数：N min=80r/min；N max=630r/min；Z=10级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min // 题目27：分级变速主传动系统设计技术参数：N min=40r/min；N max=900r/min；Z=8级；公比为1.41；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目28：分级变速主传动系统设计技术参数：N min=45r/min；N max=1000r/min；Z=8级；公比为1.41；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目29：分级变速主传动系统设计技术参数：N min=35.5r/min；N max=800r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=710/1420r/min题目30：分级变速主传动系统设计技术参数：N min=50r/min；N max=1120r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=710/1420r/min题目31：无级变速主传动系统设计技术参数：N min=120r/min；N max=2400r/min；n j=300r/min；电动机功率：P max=3.0kW；n max=3000r/min；n r=1500r/min；题目32：无级变速主传动系统设计技术参数：N min=35r/min；N max=4000r/min；n j=145r/min；电动机功率：P max=3kW；n max=4500r/min；n r=1500r/min；/p-314741032410.html题目33：无级变速主传动系统设计技术参数：N min=100r/min；N max=2000r/min；n j=250r/min；电动机功率P max=3.0kW；n max=3000r/min；n r=1500r/min；题目34：无级变速主传动系统设计技术参数：N min=75r/min；N max=4000r/min；n j=250r/min；电动机功率P max=2.8kW；n max=3000r/min；n r=1500r/min；题目35：无级变速主传动系统设计技术参数：N min=67r/min；N max=3500r/min；n j=220r/min；电动机功率P max=2.2kW；n max=3000r/min；n r=1500r/min；/p-975357092788.html题目36：无级变速主传动系统设计技术参数：N min=86r/min；N max=3000r/min；n j=250r/min；电动机功率P max=3kW；n max=3000r/min；n r=1300r/min；/p-908280258068.html题目37：无级变速主传动系统设计技术参数：N min=78r/min；N max=2700r/min；n j=225r/min；电动机功率P max=2.8kW；n max=3000r/min；n r=1300r/min；题目38：无级变速主传动系统设计技术参数：N min=86r/min；N max=3000r/min；n j=250r/min；电动机功率P max=2.2kW；n max=3000r/min；n r=1300r/min；题目39：无级变速主传动系统设计技术参数：N min=110r/min；N max=2200r/min；n j=275r/min；电动机功率P max=3 kW；n max=2000r/min；n r=1000r/min；题目40：无级变速主传动系统设计技术参数：N min=46r/min；N max=2400r/min；n j=150r/min；电动机功率P max=2.8 kW；n max=2000r/min；n r=1000r/min；1.3.2技术要求：（1）利用电动机完成换向和制动。
传动设计习题答案
数控装备设计1、已知某铣床主传动系统为常规变速系统，公比φ＝1.12，传动顺序与扩大顺序一致，试填写下表。
项目变速组传动副数P j级比指数x j变速范围R j其后传动轴的变速范围基本组 3 1 φ2＝1.25 φ2＝1.25第一扩大组 2 3 φ3＝1.4 φ5＝1.8第二扩大组 2 6 φ6＝2.0 φ11＝3.55第三扩大组 2 12 φ12＝4.0 φ23＝14.22、画出结构式18＝36×23×31的结构网，并分别求出当φ＝1.26时，第二传动组和第二扩大组的级比指数、变速范围和机床的变速范围。
第2传动组：级比指数为3，变速范围φ3＝2第2扩大组：级比指数为6，变速范围φ12＝16机床的变速范围：φ17＝513、某机床主轴转速为连续等比数列，公比φ＝1.58，主轴最高转速n max =1600r/min ，主轴变速范围R n =10，电动机转速n 电＝1450r/min ，要求：⑴拟定合理的结构网和转速图； ⑵求出变速齿轮的齿数。
φlg lg nR Z =31236⨯=电 I II III6、某车床主传动系统的转速图如下图所示，要求：⑴写出结构式； ⑵求各齿轮齿数；⑶若主轴计算转速为160r/min ，确定各轴及齿轮Z 1～Z 14的计算转速。
1600 1:11:1.58 1:2.51000 630 400 2501601450 63100 125 160 200 250 315 400 500 630 800 1250 Z1:Z2 Z3:Z4Z5:Z6 Z7:Z8 Z9:Z10 Z11:Z12 Z13:Z144、采用一级背轮机构变速，试写出合理的结构式，画出结构网。
=+⨯2111\5、根据下图给出的某中型车床主轴转速标牌，若已知电机转速为1440rpm ，电机到I 轴的传动比为Φ100/Φ250，主轴转速为连续不重复的等比级数，A 为第一传动组，B 为第二传动组，C 为第三传动组，要求：⑴确定公比Φ，写出结构式并画出结构网； ⑵补全标牌转速值； ⑶画出转速图； ⑷求各齿轮齿数；⑸确定各轴及各传动组的计算转速。
机械系统设计课程设计说明书
分级变速主传动系统设计摘要本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。
在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。
本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
关键词分级变速；传动系统设计；传动副；结构网；结构式；齿轮模数，传动比目录摘要. (I)第1 章绪论. (1)课程设计的目的. (1)课程设计的内容. (1)理论分析与设计计算. (1)图样技术设计. (1)编制技术文件. (1)课程设计题目、主要技术参数和技术要求. (2)课程设计题目和主要技术参数 (2)技术要求. (2)第2 章运动设计. (3)运动参数及转速图的确定. (3)转速范围. (3)转速数列. (3)确定结构式. (3)确定结构网. (3)绘制转速图和传动系统图. (3)确定各变速组此论传动副齿数. (4)核算主轴转速误差. (4)第3 章动力计算. (5)带传动设计. (5)计算转速的计算. (6)齿轮模数计算及验算. (7)主轴合理跨距的计算. (11)第4 章主要零部件的选择. (12)电动机的选择. (12)轴承的选择. (12)变速操纵机构的选择. (13)第5 章校核. (14)轴的校核. (14)轴承寿命校核. (15)第6 章结构设计及说明. (16)结构设计的内容、技术要求和方案. (16)展开图及其布置. (17)结论. (18)参考文献. (19)致谢. (20)第1章绪论1.1 课程设计的目的《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。
通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。
分级变速的主传动系统设计
转速图
说明4：传动副数
轴 Ⅲ-Ⅳ 之 间 有 两 对 传 动 副 ， 分 别为升2格及降4格的两条连线。 轴 Ⅳ 的 转 速 共 为 3×2×2 ＝ 12 级 。
第二节 分级变速的主传动系统设计 一、传动系统的转速图
转速图
小结
转速图简明直观地反映了传 动系统中各级转速的传动路线、 主轴得到这些转速所需要的传动 组数目及每个传动组中的传动副 数目、各个传动比的数值、传动 顺序和各轴转速级数及大小。
12 = 3 4
12 = 3 2 2 12 = 2 3 2 12 = 2 2 3
在上列两行方案中，第一行方案可以省掉—根轴。缺 点是有一个传动组内有4个传动副。
如果用一个四联滑移齿轮，则会增加轴向尺寸；如果 用2个双联滑移齿轮，则操纵机构必须互锁以防止2个滑 移齿轮同时啮合。所以一般少用。
第一章 机床主传动系统设计
第一节 第二节 第三节 第四节
概述 分级变速的主传动系统设计 计算转速 主传动系统的结构设计
第二节 分级变速的主传动系统设计 一、传动系统的转速图
某中型车床的主传动系统图。 传动系统内共5根轴：电动 机轴和轴Ⅰ至轴Ⅳ，其中轴Ⅳ为 主轴。 轴Ⅰ-Ⅱ之间为传动组a，轴 Ⅱ-Ⅲ和Ⅲ-Ⅳ之间分别为传动组 b和c。
第二行的三个方案可根据下述原则比较：从电动机到主 轴，一般为降速传动。接近电动机处的零件，转速较高， 从而转矩较小，尺小也就较小。如使传动副较多的传动组 放在接近电动机处，则可使小尺寸的零件多些，大尺寸的
零件少些，节省材料。这就是“前多后少”的原则。
从这个角度考虑，以取12 = 3 2 2的方案为好。
第二节 分级变速的主传动系统设计 一、传动系统的转速图
各轴间传动副的传动比 电机轴与Ⅰ轴之间：
大学切削机床试题及答案
CA6140型普通车床的主参数是?????。
机床主轴能够传递全功率的最低转速称为?????。
?在支承件的外壁上开设窗孔时，对其?????刚度影响最大。
根据误差传递规律，内联系传动链应采用?????传动，以缩小中间传动副的传动误差。
? 半自动车床与自动车床的最大区别在于，前者每完成一个自动工作循环，必须由机床操作人员手工?????一次。
通用机床常采用?????和?????的整数次方根作为标准公比。
?机床上的基本变速机构，一般只能变换2-4种传动比，为了使机床的执行件获得更多的变速级数，通常采用几个基本变速机构?????排列，组成一个变速传动系统。
?在C1312型单轴六角自动车床上，一般采用?????刀架上的刀具切断工件。
?组合机床上的多轴箱属于????? 部件。
?某等比数列，已知n1=11.8,nmax=530,变速级数Z=12，则该数列的公比φ应为?????。
?一个特定的变速系统结构式，对应着若干个可行的?????图。
?为了防止机床运动发生干涉，在机床传动机构中，应设置?????装置。
直线运动导轨的几何精度通常包括以下三项：导轨在垂直平面内的?????导轨在水平面内的????? 和两导轨间的????? 。
?机床支承件的铸件内部经常保留泥芯的目的在于提高其?????。
?液体动压滑动轴承适用的场合是转速?????转速变化????? ，负载????? 。
二、是非题（判断下列备题是与非．是者在括号内填写T;非者在话号内填写F，每小题1分，共1O分）在Y5132型插齿机上加工直齿轮时，工件的旋转运动、插齿刀的旋转运动和插齿刀上下往复运动是三个独立的成形运动。
（）?刚度是构件本身的属性，因此，其值的大小与载荷的作用点无关，与载荷的大小无关。
（）? 在滚齿机上滚动一批参数完全相同的斜齿轮时，如果将原来单头滚刀改成双头滚刀，则工作台相对于滚刀主轴的转角误差将增大。
（）?在拟定操纵方案时，采用主电动机点带动主传动系统缓慢传动方法，必将消除采用凸轮控制集中操纵机构变速时的顶齿现象。
金属切削机床概论整理的复习资料
1.在分级变速传动系统中，前一个变速组中处于从动轮，后一个变速组中处于主动轮的齿轮，称为惰轮。
2.普通滑动导轨常采用压板和镶条调整间隙。
3.模数制螺纹的螺距参数用模数m表示，其螺距为Ph=Kπm 毫米。
4.已知某机床使用双速电动机驱动时ψ电=2,Z=8,当公比φ=1.41时最合理的结构式是卧式。
5.CA6140型普通车床的主参数是床身上最大回转直径为400mm 。
6.采用卸荷式皮带轮，其作用是将皮带的张力（径向力）卸除到箱体，而将力矩传递给皮带轮轴。
7.组合机床是通用部件和专用部件组成。
8.机床主轴能够传递全功率的最低转速称为最低极限转速。
9.立时双柱坐标镗床适合于加工高度尺寸小于横向尺寸的工件，立式单柱坐标镗床适合于加工高度方向尺寸不受限制的工件。
10.根据误差传递规律，内联系传动链应采用齿式传动，以缩小中间传动副的传动误差。
11.半自动车床与自动车床的最大区别在于，前者每完成一个自动工作循环，必须由机床操作人员手工卸装工件一次。
12.通用机床常采用 2 和 10 的整数次方根作为标准公比。
13.在C1312型单轴六角自动车床上，一般采用方刀架上的刀具切断工件。
14.组合机床上的多轴箱属于专用部件。
15.某等比数列，已知n1=11.8，nmax=530，变速级数Z=12，则该数列的公比φ应为 1.06 。
16.一个特定的变速系统结构式，对应着若干个可行的转速图。
17.为了防止机床运动发生干涉，在机床传动机构中，应设置互锁装置。
18.工件表面的成形方法有_____轨迹法、成形法、相切法、范成法（展成法）19.成形运动按其组成情况不同,可分为___简单_和__复合____两种运动.20.根据切削过程中所起的作用不同,成形运动又可分为____主运动_和_进给运动_______.21.机床在加工过程中完成一系列辅助运动包括_切入运动、分度运动、调位运动和其他各种空行程运动22.为实现加工过程中所需各种运动,机床必须具备____执行件、运动源____和传动装置.23.传动链中的一类传动机构可以变换传动比和传动方向,如__滑移齿轮变速机构/挂轮变速机构__24.主轴前端有精密的____莫氏锥度______,供安装顶尖或心轴之用.25.卧式车床主轴箱常用的制动装置有___闸带式制动器和片式制动器26.卧式车床主要由____主轴箱、进给箱、溜板箱____和刀架组成.27.回转,转塔车床与车床在结构上的主要区别是,没有____尾座___和_丝杠__28.回转,转塔车床主要有__转塔式___和回轮式_______两种.29.外圆磨床用来磨削外圆柱面的方法有______纵磨法____和切入磨法_______.30.钻床的主要类型有__台式、立式、摇臂钻床_____以及专门化钻床.31.按加工原理分类，齿轮加工机床的加工方法有__成形法、展成法_____两类.32.镗床的主要类型有____卧式铣镗床和坐标镗床_、金刚镗床33.机床在加工中完成的各种运动，按其功用可分为___表面成形运动_和__辅助运动两类.34.万能外圆磨床用纵磨法磨削外圆时，需(1)_主运动、(2)圆周进给运动、(3)工作台纵向进给运动、(4)砂轮架横向进给运动35.X6132型万能升降台铣床中，X表示_铣床__61表示_万能升降台铣床___32表示 __工作台面宽为320mm____36.CA6140普通车床加工较精密螺纹的主要措施是___缩短传动键______.37.CA6140普通车床主轴正反转采用多片式摩擦离合器换向机构车左右旋螺纹采用圆柱齿轮换向机构，刀架纵向左右移动采用双向牙嵌式离合器换向机构。
机械制造装备设计期末考试题库2
1、机床的尺寸参数是指在机床上所能加工的工件最大尺寸。
（×）2、机床的空载功率是指切削力引起的传动件摩擦功率。
（×）3、设计大型机床的分级变速主传动系统时，应选用较小的公比φ。
（√）4、双列短圆柱滚子轴承只能承受较小的轴向力。
（×）5、在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。
（√）6、传动原理图表示动力源与执行件、各执行件之间的运动及传动关系。
（√）7、主轴的转速数列是等差数列。
（×）8、采用圆锥滚子轴承时，必须两端固定。
（√）9、滚柱式滚动导轨比滚珠式滚动导轨的承载力小。
（×）10、铸造支承件要进行时效处理。
（√）11、导轨的功用是支承并引导运动部件沿一定的轨迹运动。
（√）12、选择主轴材料的主要依据不是材料的机械强度。
（√）13、用作支承件时，铸铁比钢材的抗振性好。
（√）14、滚动导轨的低速运动平稳性比滑动导轨好。
（√）15、圆形截面的滑动导轨不用调整侧面间隙。
（√）16、钢材焊接的支承件要进行时效处理。
（√）17、直线运动的进给传动是恒转矩载荷。
（∨）18、直线运动的进给传动是恒功率载荷。
（×）19、变速箱内传动轴的布置按空间三角形分布。
（∨）20、变速箱内传动轴的布置按空间正方形分布。
（×）21、滑移齿轮机构中，必须当一对齿轮副完全脱离啮合后，另一对齿轮才能进入啮合。
（∨）22、滑移齿轮一般应装在主动轴上。
（∨）23、滑移齿轮一般应装在从动轴上。
（×）24、如传动件的传动比小于1，则该传动件的转角误差在传动中被缩小。
（∨）25、如传动件的传动比小于1，则该传动件的转角误差在传动中被放大。
（×）26、如传动件的传动比大于1，则该传动件的转角误差在传动中被放大。
27、如传动件的传动比大于1，则该传动件的转角误差在传动中被缩小。
（×）28、机床在额定载荷下切削时，主轴组件抵抗变形的能力，称为动态刚度。
分级变速主传动系统的设计题目26(Z=10公比1.26)
2.1.4
12=2×3×2的传动副组合，其传动组的扩大顺序又可以有以下6种形式：
A、12=21×32×26B、12=21×34×22
关键词分级变速；传动系统设计,传动副，结构网，结构式，齿轮模数，传动比
第
1.1
《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。
2.2
(1)Sz 100-120,中型机床Sz=70-100
(2)直齿圆柱齿轮Zmin 18-20
图2-3主传动系统图
（7）齿轮齿数的确定。据设计要求Zmin≥18~20,齿数和Sz≤100～120，由表4.1，根据各变速组公比，可得各传动比和齿轮齿数，各齿轮齿数如表2-2。
表2-2 齿轮齿数
传动比
（2）工程技术图样的设计与绘制。
1.2.3
（1）对于课程设计内容进行自我经济技术评价。
（2）编制设计计算说明书。
1.3
1.3.1
机械制造装备设计第4版课后习题答案
《机械制造装备设计》第4版第一章习题参考答案1-1 机床应满足哪些基本要求什么是人机关系机床应具有的性能指标:1、工艺范围；2、加工精度；3、生产率和自动化；4、可靠性；人机关系：使机床符合人的生理和心理特征，实现人机环境高度协调统一，为操作者创造一个安全、舒适、可靠、高效的工作条件；能减轻操作者精神紧张和身体疲劳。
机床的信号指示系统的显示方式、显示器位置等都能使人易于无误地接受；机床的操纵应灵活方便，符合人的动作习惯，使操作者从接收信号到产生动作不用经过思考，提高正确操作的速度，不易产生误操作或故障。
机床造型应美观大方，色彩协调，提高作业舒适度。
另外，应降低噪声，减少噪声污染。
1-2 机床设计的内容和步骤是什么机床设计大致包括总体设计，技术设计，零件设计，样机试制和试验鉴定四个阶段。
1-3 机床的总体方案拟定包括什么内容机床总布局的内容和步骤是什么总体设计：1、掌握机床的设计依据；2、工艺分析；3、总体布局；4、确定主要的技术参数机床总体布局：1、分配机床运动；2、选择传动形式和支承形式；3、安排操纵部位；4、拟定提高动刚度的措施。
1-4 机床分配运动的原则是什么驱动型式如何选择机床运动的分配应掌握四个原则：1、将运动分配给质量小的零部件；2、运动分配应有利于提高工件的加工精度；3、运动分配应有利于提高运动部件的刚度；4、运动分配应视工件形状而定。
机床的主传动按驱动电动机类型分为交流电动机驱动和直流电动机驱动。
交流电动机驱动又分为单速电动机、双速电动机及变频调速电动机驱动。
机床传动的形式有机械传动，液压传动等。
机械传动靠滑移齿轮变速，变速级数一般少于30级，它传递功率大，变速范围较广，传动比准确，工作可靠，广泛用于通用机床中，尤其是中小型机床中。
缺点是有相对转速损失，工作中不能变速。
随着变频调速技术的迅速发展，变频调速—多楔带—齿轮传动组合的传动已成为机床主传动的主导形式。
液压无级变速传动平稳，运动换向冲击小，易于实现直线运动，适用于刨床、拉床、大型矩台平面磨床等机床的主运动中。
数控车床毕业论文设计
数控车床毕业论文摘要数控车床不仅能够车外圆还能用于镗孔、车端面、钻孔与铰孔。
与其他种类的机床相比，车床在生产中使用最广.本论文首先介绍了我国数控机床发展的过程与现状,并分析了其存在的问题;对数控机床的发展趋势进行了探讨；并对JＩFCＮC-Ｂ数控车床主轴箱传动系统进行了设计与计算。
主轴箱有安装在精密轴承中的空心主轴和一系列变速齿轮组成.数控车床主轴可以获得在调速范围内的任意速度，以满足加工切削要求。
目前,数控车床的发展趋势是通过电气与机械装置进行无级变速。
变频电机通过带传动和变速齿轮为主轴提供动力。
通常变频电机调速范围3-5,难以满足主轴变速要求;串联变速齿轮则扩大了齿轮的变速范围。
本设计将原来的带轮不卸荷结构变为了带轮卸荷结构,使输入轴在带处只受转矩,将轴上的径向力传动到车床机体上,改善了输入轴的受力情况，.关键词：主轴箱,无级调速，传动系统AｂstractＮC lathｅcａnｄoｂorinｇ, faｃing，drillinｇand Rｅaming in adｄiｔｉon toｔurniｎg.The use of lathes in the ｐroducｔｉｏn thaｎthｅｏther typｅsｏf machineｔooｌs anｄmore. Aｎd compａred ｔo other ｔｙpeｓof macｈine ｔoｏls，laｔｈeｓｉｎｔhe prｏｄuｃｔion is thｅｍost widely ｕsｅd。
Iｎtｈis desｉgn，ｔhe developmenｔaｎｄcurrent ｓituaｔion ｏf NC macｈｉｎe in Cｈiｎa waｓｉｎtroduｃed anｄ a ｓeriｅs of ｐｒobｌeｍs weｒe presｅnteｄ。
Thｅdeveｌopment trenｄｔo ＮC lathe ｗａs ｄisｃussed。
Soｍe countermeasurｅs was preｓｅntｅd ｆorｔｈe ｄevelｏｐｍenｔｏf ＮC ｍachine in China anｄｔhen the ｈeａｄsｔｏck of ＪＩFＣNC-B NCｌathe has ｂeｅn cａｌculａtｌy dｅsｉgnｅd 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《目录》摘要------------------------------------------------------------1 第1章绪论 (3)第2章运动设计 (4)第3章动力计算 (9)第4章主要零部件的选择 (18)第5章校核 (19)结束语 (21)参考文献…………………………………………………21.摘要设计机床得主传动变速系统时首先利用传动系统设计方法求出理想解和多个合理解。
根据数控机床主传动系统及主轴功率与转矩特性要求，分析了机电关联分级调速主传动系统的设计原理和方法。
从主传动系统结构网入手，确定最佳机床主轴功率与转矩特性匹配方案，计算和校核相关运动参数和动力参数。
本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。
在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。
本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
第一章绪论（一）课程设计的目的《机械系统课程设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。
通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。
通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。
通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。
通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。
（二）课程设计题目、主要技术参数和技术要求1 课程设计题目和主要技术参数题目：分级变速主传动系统设计技术参数：Nmin=75r/min；Nmax=750r/min；Z=11级；公比为1.26；电动机功率P=3.5/5KW；电机转速n=710/1420r/min2 技术要求1. 利用电动机完成换向和制动。
2. 各滑移齿轮块采用单独操纵机构。
3. 进给传动系统采用单独电动机驱动。
第二章 运动设计1 运动参数及转速图的确定（1） 转速范围。
Rn=minmaxN N = 750/75=10 （2） 转速数列。
查《机械系统设计》表 2-9标准数列表，首先找到75r/min 、然后每隔3个数取一个值，得出主轴的转速数列为75 r/min 、95 r/min 、118r/min 、150 r/min 、190 r/min 、236 r/min ，300 r/min ，375 r/min ，475r/min ，600r/min ，750r/min 共11级。
（3） 定传动组数，选出结构式。
对于Z=11可按z=12写出结构式，并且有一级速度重复。
即：Z=11=31×23×25。
（4）根据传动结构式,画结构图。
根据“前多后少”,“ 前密后疏”，“升2降4”,“前满后快”的原则,选取传动方案 Z=31×23×25,可知第二扩大组的变速范围 22(1)52min 1.26 3.188p x n r r φ-===<=满足“升2降4”要求，其结构网如图2-1。
图2-1结构网 Z=11=31×23×25（5） 画转速图。
转速图如下图2-2。
图2-2 系统转速图（6）画主传动系统图。
根据系统转速图及已知的技术参数，画主传动系统图如图2-3：710/1420r/min3.5/5Kw图2-3 主传动系统图（7）齿轮齿数的确定。
根据齿数和不宜过大原则一般推荐齿数和在100～120之间，和据设计要求Zmi n≥17,原则。
并且变速组内取模数相等，变速组内由《机械系统设计》表3-1，根据各变速组公比，可得各传动比和齿轮齿数，各齿轮齿数如表2-2。
表2-2 齿轮齿数传动比基本组第一扩大组1:1.6 1:2 1:2.5 1.6：1 1:2代号Z1Z'1Z2Z'2Z3Z'3Z4Z4Z5Z5齿数46 74 40 80 34 86 74 46 40 802 主轴.传动件计算 2.1 计算转速（1）.主轴的计算转速本设计所选的是中型普通车床，所以由《机械系统设计》表3-2中的公式＝7511(1)31.26- ＝138.9r/min 取150 r/min (2). 传动轴的计算转速在转速图上，轴Ⅱ在最低转速150r/min 时经过传动组b 的74:46传动副，得到主轴转速为236r/min 。
这个转速高于主轴计算转速，在恒功率区间内，因此轴2的最低转速为该轴的计算转速即=150/min,同理可求得轴1的计算转速为=375r/min（3）确定各齿轮计算转速由机械设计知识可知，一对啮合齿轮只需要校核危险的小齿轮，因此只需求出危险小齿轮的计算转速。
在传动组b 中Z46在轴Ⅲ上具有的转分别为236r/min,300r/min,375r/min,475/min,600r/min,750r/minz 这六种转速都在恒功率区间内，即都要求传递最大功率所以齿轮Z46的计算转速为这六种转速的最小值即46jz n =236r/min同理可求得其余两对啮合齿轮中危险齿轮的计算转速即 , 34jz n =375r/min 40jz n =300r/min2验算主轴转速误差实际传动比所造成的主轴转速误差，一般不应超过±10(Φ-1)％,即 |实际转速n`-标准转速n|------------------------------- 〈 10(Φ-1)％标准转速n对于标准转速n=75r/min 时，其实际转速n`=375×34/86×40/80=74.13r/min74.137575-=1.16％〈10(1.26-1)％=2.6% 因此满足要求。
同理可得各级转速误差如表各级转速误差n 75 95 118 150 190 236 300 475 600 950n` 74.13 94.75 118.42 150.72 189.47 236.84 300 475 600 950 误1.16％0.3％0.4％0.5％0.3％0.4％0 0 0 0 差各级转速都满足要求，因此不需要修改齿数。
第三章 动力计算1 主轴.传动轴直径初选（1）主轴轴径的确定在设计初期，由于主轴的结构尚未确定，所以只能根据现有的资料初步确定主轴直径。
由<<机械系统设计>>表4-9初选取前轴径162d mm = ，后轴颈的轴径为前轴径，所以21(0.7~0.85)55d d mm ==。
（2）传动轴直径初定传动轴直径按文献[5]公式（6）进行概算式中 d---传动轴直径（mm ）Tn---该轴传递的额定扭矩（N*mm ） T=9550000Jn N⨯； N----该轴传递的功率（KW ）j n ----该轴的计算转速[]ϕ---该轴每米长度的允许扭转角，[]ϕ=0.5O ~01。
取[]ϕ=0.5O00N P ==3.5/5Kw,验算3.5Kw 。
1100.96 3.36N P P Kw ==⨯= 2210.9950.97 3.24N P P Kw ==⨯⨯=3320.9950.99 3.19N P P Kw ==⨯⨯=轴Ⅰ： =9554 3.3610375⨯⨯=85568(N.mm)d I =1.64=33.29mm 取36mm轴Ⅱ： ＝9554 3.2410150⨯⨯＝206280（N.mm ）=1.64=41.48mm 取42mm轴Ⅲ：＝9554 3.1910150⨯⨯＝203096（N.mm）=1.64=41.32mm 取42mm2 齿轮参数确定、齿轮应力计算（1）齿轮模数的初步计算一般同一组变速组中的齿轮取同一模数，选择负荷最小的齿轮，按简化的接触疲劳强度由文献[5]公式（8）进行计算：式中：为了不产生根切现象，并且考虑到轴的直径，防止在装配时干涉，对齿轮的模数作如下计算和选择：轴Ⅰ-轴Ⅱ：以最小齿轮齿数34为准m=16338 =2.72 取m=3 轴Ⅱ-轴Ⅲ：以最小齿轮齿数40为准m=16338=2.89 取m=3（2） 齿轮参数的确定计算公式如下： 分度圆直径齿顶圆直径齿根圆直径齿宽=6 取=8由已选定的齿数和计算确定的模数，将各个齿轮的参数计算如下表（2）基本组齿轮计算。
基本组齿轮几何尺寸见下表 齿轮 Z1 Z1` Z2 Z2` Z3 Z3` 齿数 46 74 34 86 40 80 分度圆直径 138 222 102 258 120 240 齿顶圆直径 144 1228 108 264 126 246 齿根圆直径 130.5 214.5 94.5 250.5 112.5 232.5 齿宽 25 25 25 25 25 25按基本组最小齿轮计算。
小齿轮用40Cr ，调质处理，硬度241H B ～286HB ，平均取260HB ，大齿轮用45钢，调质处理，硬度229H B ～286HB ，平均取240HB 。
计算如下： ① 齿面接触疲劳强度计算： 接触应力验算公式为[]j fs j MPa uBn NK K K K u zmσσ≤±⨯=)()1(1020883218弯曲应力验算公式为：[]w s w M P a B Y nzm NK K K K σσ≤⨯=)(1019123215 式中 N----传递的额定功率（kW ），这里取N 为电动机功率，N=3.5kW; j n -----计算转速（r/min ）. j n =150（r/min ）; m-----初算的齿轮模数（mm ）, m=3（mm ）; B----齿宽（mm ）;B=25（mm ）; z----小齿轮齿数；z=40;u----小齿轮齿数与大齿轮齿数之比,u =2; s K -----寿命系数；s K =T K n K N K q K T K ----工作期限系数；mT C Tn K 0160=T------齿轮工作期限，这里取T=15000h.;1n -----齿轮的最低转速（r/min ）, 1n =150（r/min ）0C ----基准循环次数，接触载荷取0C =710，弯曲载荷取0C =6102⨯ m----疲劳曲线指数，接触载荷取m=3；弯曲载荷取m=6; n K ----转速变化系数，取n K =0.60 N K ----功率利用系数，取N K =0.78 q K -----材料强化系数， q K =0.60 3K -----工作状况系数，取3K =1.1 2K -----动载荷系数，取2K =11K ------齿向载荷分布系数，1K =1Y------齿形系数，Y=0.386；[]jσ----许用接触应力（MPa ）,查表，取[]jσ=650 Mpa ；[]w σ---许用弯曲应力（MPa ），查表4-7，取[]w σ=275 Mpa ； 根据上述公式，可求得及查取值可求得：j σ=635 Mpa ≤[]j σw σ=78 Mpa ≤[]w σ（3）扩大组齿轮计算。
