配变高压避雷器两种安装方式
农网中配变的正确安装（二篇）
农网中配变的正确安装依据国家电力公司《农村电网建设与改造技术原则》要求，农村配电变压器台区应按“小容量、密布点、短半径”的原则建设改造。
对于容量在315kV·A及以下的配变宜采用杆上配置，容量在315kV·A 以上的配变应采用落地式安装，不宜再建配电房。
那么如何正确安装配电变压器呢?1首先应正确选择配变的位置。
配变应设在负荷中心或大用户附近，既要考虑检修方便，又要便于施工和运行维护，同时又要避开车辆和行人较多的场所以及易燃、易爆、污秽严重及地势低洼地带。
2在采用杆上配置变压器时，电杆埋设深度不宜小于2m。
吊装变压器应尽量使用吊车，安装、接线要牢固，水平倾斜不应大于台架根开的1/1000。
3单杆变台安装的配变，其配变台架底部对地距离不得小于2.5m。
为了安全和减少闪络事故，变压器的低压侧应朝向电杆，高压侧向外，引下线应采用多股绝缘线。
4双杆台架式变压器，应安装在距地面3.0m处，用槽钢和角钢搭成台架，架上应装有两层镀锌铁横担，用来安装避雷器、跌落开关、低压刀闸、引线。
为了便于操作与检修，在槽钢上面铺设一层木板工作台。
5落地安装的配变，平台地基挖深0.5m，夯实并填以碎石，台基高出地面0.5m，四周应设置围栏，围栏(墙)高度不得小于1.8m，栏条间净距不大于0.1m，以防小动物进入栏内而发生事故。
围栏(墙)距变压器外壳的距离不得小于0.8m。
跌落式熔断器至围栏的垂直距离不得小于1.5m，变压器底部基础应高于当地最高洪水位，但不得小于0.3m。
在围栏进出口处要加锁，并悬挂“高压危险”标示牌；构架还应悬挂“禁止攀登，高压危险”标示牌。
6高压引下线和高压线母线采用铜芯橡皮绝缘线，截面不小于16mm2。
高压引下线、高压母线以及跌落式熔断器、避雷器等不同相间距离不得小于350mm，低压线的边缘与高压引下线的间距也不得小于350mm。
跌落式熔断器的熔管轴线与地面的垂线应有15°～30°的夹角。
配电变压器防雷方式
. 23
2
雷电危害电气设备的方式
雷电入侵波。 由于雷击在架空线的导线上，雷电流沿着线路 迅速移动产生的冲击电压成为入侵波。入侵波电压 高达几十万伏。
. 2 1 直击雷
在大气中带有电荷的雷云对地电压高达几十亿 伏。当雷云对地面突出物的电场强度达到空气的击 穿强度时产生的放电现象称为直击雷。经验证实: 任何遭到直击雷侵袭的设施或设备， 很少免遭其害。 . 2 2 感应雷 由于产生的机理不同又分为静电感应和电磁感
产 品与应用
配 电变压器 防雷方式
翁治江
( 佛山顺德供电局，顺德 528300 )
摘要 由于雷击过电压、正逆变换过电压等因素，配电变压器的雷击损坏率一直很高，低压 设备因雷击损坏的情况严重。本文通过对雷电损坏设备的机理分析，以 及对多种接地防雷方式的 优缺点进行分析比较，同时提出一种利用绕组绕接方式消除变换过电压的防雷方式，供广大电力 人员参考。 关键词: 配电变压器; 防雷保护; 接地电陌 过电压
图3
这种方式为一种新型的接线方式， 199 年通 在 3
过广东电力局鉴定，在广东省、江西省地区采用。 这种方式的特点是高压侧避雷器接地点与低压侧避 雷器接地点分别接到独立地网，利用大地电场分布
对雷 电波的衰减作用消除变换过 电压。
优点: 这种接线方式的主要特点是在低压侧通 过绕组接线方式的变换，使接地电阻的电压在同一 铁心引起两个相反的磁势，并互相抵消，从而不能 变换到高压侧，有效地防止了变换过电压。同时， 变压器外壳与高、低压避雷器接地端连接在一起， 使雷击避雷器击穿后施加在变压器主绝缘的电压只 是避雷器的残压，有效地保护了变压器。
优点: 能有效的防止雷击变换过电压。高压侧 的雷电波不能从接地点和低压网，接地网之间
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施作者：白鹤来源：《科学导报·科学工程与电力》2019年第17期【摘 ;要】随着我国经济的快速提升，人们对电力使用需求的可靠性和稳定性要求变得越来越高。
10kV配电线路以及设备出现故障不仅会给人们的生活带来不便，同时也会给企业造成巨大的经济损失，进而降低电力公司供电服务的水平。
近些年来因为雷电所导致的电力事故层出不穷，在整个电力事故原因中占据很大的比例，所以要对10kV配电线路设置中的防雷工作进行探讨，提出相应的防范保护策略。
【关键词】10kV;架空线路;避雷措施1雷击对架空电力线路存在的主要危害形式架空电力线路在受到雷击作用时，会导致其内部出现绝缘闪络，其主要被表现在两个方面。
首先，绕击。
这种形式主要是指其雷电在相线上进行直接作用，其遭受点击的概率，在一般情况下都与雷电在架空电力线路上定向和先导发展具有一定联系，如果其对应的迎面先导导线表现为向上发展，则在其遭受到雷击作用后，就会导致绕击损坏情况的出现。
与此同时，其出现概率也与导线的数量、其分布形式和其临近的路线情况等相关。
其所在地势的影响也相对较大，在一般情况下，其山区环境中的绕击概率相对较高，甚至会达到平原地区的3倍左右。
其次，反击。
反击形式在电力架空线路方面也是常见的，在其对应的雷击杆和塔顶上的避雷针或是避雷线在遭受到雷击后，会促进其雷电流的产生，实现接地，导致杆塔的电位升高，并使其导线上产生感应过电压。
在这种情况下，促进其塔体电位和相导线感应电压合成电位差升高，使其高过高压送电线路绝缘闪络电压值，则会导致导线和杆塔之间出现闪络情况，也就是反击闪络。
2加强10kv配电架空线路防雷技术的必要性10kv架空线路的防雷技术的开发，首要要了解的是雷电是如何产生的。
闪电是在气流作用下在大气层或大气中发生的异质电荷的累积，导致某处被破坏。
电荷中和会产生声音，光线和电力的强烈物理现象。
這种放电过程会产生强烈的闪电和响亮的声音，这通常被称为“电雷电”。

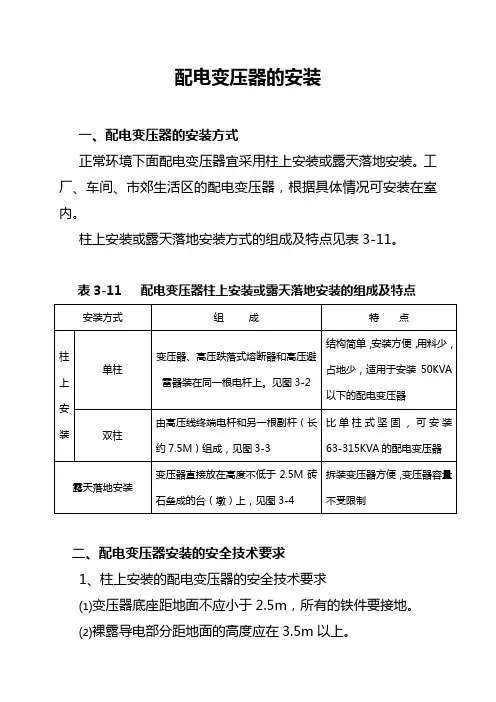

配电变压器的安装
配电变压器的安装一、配电变压器的安装方式正常环境下面配电变压器宜采用柱上安装或露天落地安装。
工厂、车间、市郊生活区的配电变压器，根据具体情况可安装在室内。
柱上安装或露天落地安装方式的组成及特点见表3-11。
表3-11 配电变压器柱上安装或露天落地安装的组成及特点二、配电变压器安装的安全技术要求1、柱上安装的配电变压器的安全技术要求⑴变压器底座距地面不应小于2.5m，所有的铁件要接地。
⑵裸露导电部分距地面的高度应在3.5m以上。
⑶变压器底座应与台架固定，上部应用金具与电杆固定。
⑷变压器的上引线和下引线均应采用多股绝缘线。
高压跌落式熔断器距地面不应小于4m ，高压熔断器中间相与边相距离不应小于0.5m，高压熔断器的瓷件中心线与垂线间的夹角为250-300。
⑸应悬挂“禁止攀登，高压危险！”的警告牌。
2、露天落地安装的配电变压器安全技术要求⑴落地式变压器的基础应高出地面0.2m，如在积水地区，变压器周围应设在排水沟道；变压器四周设置砖石围墙，其围墙高度不低于1.8m，围墙的门应采用耐火材料制成，且设计在变压器低压侧一方，门应向外开，并在门上装锁。
不宜采用竹、木围栏。
⑵变压器采用台（墩）式安装，其台（墩）高度不应低于2.5m⑶室外装设两台以上变压器，其外壳相隔的距离不应小于1.25m。
⑷变压器外壳应妥善地。
⑸变压器距可燃性建筑物的距离不应小于5m，距耐火建筑物的距离不应小于3m。
⑹在围墙或台（墩）上，悬挂“止步，高压危险”的警告牌。
3、室内安装的配电变压器的安全技术要求⑴室内应有良好的自然通风。
⑵变压器室的耐火等级应为一级。
⑶变压器外廓距后墙壁、侧墙壁净距不应小于0.6m，距门净距不应小于0.8m；变压器室的门窗均应向外开，且门窗的下方应有百叶窗。
变压器防雷技术与避雷器的安装要求
变压器防雷技术与避雷器的安装要求有关变压器防雷技术与避雷器的安装要求，正反变换过电压，变压器不同接线对正反变换过电压的影响，接线配变的防雷保护，安装避雷器的实在要求，以及接地装置的安装要求等。
变压器防雷与避雷器安装要求雷击损坏配变过去单纯认为是雷电波进入高压绕组引起，实际上这种认得带有程度的片面性。
理论分析和实际试验表明：配变雷害事故的重要原因，是由于配电系统受到雷害时的正反变换的过电压引起，而反变换过电压损坏事故尤甚.现就正反变换过电压进展过程进行分析，讨论配变的防雷保护。
1、正反变换过电压1.1正变换过电压当低压侧线路受到雷击时，雷击电流侵入低压绕组经中性点接地装置入地，接地电流Ijd在接地电阻Rjd上产生压降。
这个压降使得低压侧中性点电位急剧上升.它叠加在低压绕组显现过电压，危及低压绕组.同时，这个电压通过高处与低处压绕组的电磁感应按变比上升至高压侧，与高压绕组的相电压叠加，致使高压绕组显现不安全的过电压.这种由于低压绕组受到雷击过电压，通过电磁感应变换到高压侧，引起高压绕组过电压的现象叫正变换过电压。
【变压器防雷技术与避雷器的安装要求】1.2反变换过电压当高压侧线路受到雷击时，雷电流通过高压侧避雷器放电入地，接地电流Ijd在接地电阻Rjd上产生压降.这个压降作用在低压侧中性点上，而低压侧出线此时相当于经电阻接地，因此，电压绝大部分加在低压绕组上了.又经电磁感应，这个压降以变比上升至高压侧，并叠加于高压绕组的相电压上，致使高压绕组显现过电压而导致击穿事故.这种由于高压侧受到雷击，作用于低压侧，通过电磁感应又变换到高压侧，引起高压绕组过电压的现象叫反变换过电压.2、变压器不同接线对正反变换过电压的影响2.1Yzn11接线.当低压侧线路落雷时，雷电流进入低压侧的两个半绕组中，大小相等，方向相反，在每个铁心柱上的磁通正好相互抵消，因而也就不会在高压绕组中产生正变换过电压.在高压侧线路落雷时，实际上由于变压器结构和漏磁等原因引起磁路不对称，因而磁通不可能完全抵消，正反变换过电压依旧存在，但是较小，可认为有较好的防雷作用.2.2Yyn0接线这种接法的变压器是我国的一种标准接线.它有很多优点:①正常时能保持各相电压不变，同时能供给380/220V两种不同的电压以充足用户要求；②发生单相接地短路时，可避开另两相电压的上升；③可避开高压窜入低压侧的不安全.因此，配电网中几乎全部配变均采纳此种接法.3、Yyn0接线配变的防雷保护3.1高压侧装设避雷器以防止雷击过电压.3.1.1在配变高压侧装设避雷器，能有效防止高压侧线路落雷时雷电波袭入而损坏配变，工程中常在配变高压侧装设FS10阀型避雷器.3.1.2高压侧装设避雷器后.避雷器接地线应与变压器外壳以及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络.3.2低压侧装设避雷器以限制正变换过电压.对于Yyn0配变，即使高压侧装有避雷器，依旧不可避开来自高压侧进行波的反变换或来自低压侧进行波的正变换过电压.当低压侧装设一组避雷器后，正反变换过电压就可以受到限制.用正反变换过电压理论分析.产生正反变换过电压是由于低压绕组过电压引起.因此，只要设法限制低压绕组过电压的幅值，正反变换过电压就可得到限制.低压侧装设避雷器就是用来限制低压绕组过电压的幅值，有了低压避雷器，正反变换过电压也就得到有效的抑制，从而也就可以保护高压绕组。
浅析配电变压器的防雷保护 陈修涵
浅析配电变压器的防雷保护陈修涵发表时间：2020-03-10T13:30:18.157Z 来源：《中国电业》2019年20期作者：陈修涵[导读] 变压器设备在运行的过程中，主要是利用电磁感应原理来改变电压装置摘要：由于我国电力工程建设的不断推进，其安全性不断提高的同时，也为人们提供了更加高质量的电力供应服务。
不过，在电力工程建设时，因为种种因素的影响，经常会出现在运作过程中遭受雷击产生故障的现象，根据调查得知，造成这一现象的主要原因便是配电系统的防雷设计效果不足，技术滞后而且设计疏漏太多。
所以，为了能够保证电力系统能够更加安全的运作，则必须要在防雷接地设计时，针对防雷接地技术方面入手。
关键词：配电变压器；防雷保护；优化措施中图分类号：TM405文献标识码：A引言变压器设备在运行的过程中，主要是利用电磁感应原理来改变电压装置，是通过线圈和磁芯来构成的一个设备，在运行过程中主要是进行电压的转换，可以对电流进行改变，还可以维持电压的稳定。
因此，要想保障电力系统的运行安全，就要对变压器设备的运行进行维护工作，确保设备的运行安全。
在进行设备维修的过程中，还需要根据维修经验，结合设备的实际故障情况，对维修技术进行改善和优化，才能更好的对设备运行过程中存在的故障问题进行排查。
1雷击现象对电力配电系统的危害雷击作为一种常见的自然现象，当大气中出现大量正负两种电荷的雷云时，若是两种不同电荷的雷云相互接触，或是距离过近，以及雷云和地面凸出建筑或物体接近时，这时候便会在物体和雷云之间产生强烈的反应，进而导致一种气体性放点情况，这便是雷电。
自然界经常出现的雷击形式主要有感应雷、直击雷和雷电侵入波等。
若是动物或人遭受雷击，那么会造成严重的伤亡现象，而若是电力配电系统以及设备遭受雷击，那么会瞬间造成高压冲击，破坏设备和配电系统的绝缘层，造成短路甚至是爆炸等危险事件，同时也会导致大范围停电现象，对人们的用电稳定性带来不利的影响。
避雷器的安装与接地 图文 民熔
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。
另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。
变压器、开关柜、配电箱、避雷等电气设备安装方案
变压器、开关柜、配电箱、避雷等电气设备安装方案电气设备安装方案一、工程范围本章规定适用于本合同施工图纸所示的变压器、开关柜、配电箱、避雷等电气设备的安装等。
1、按施工图纸要求和监理人的指示，在安装前应认真按照规范要求对电气设备进行相关检验、检测和检查。
2、材料和外购件运抵工地后，应验收入库，并应接受监理人的检查。
每批到货的材料应附有质量证明书、使用说明书或试验报告。
二、安装方法1、10kV变电站设备1.1简要说明10kV变电站安装工程包括1台10kV主变压器，1台10kV站用变压器，6只跌落式熔断器、6只避雷器及母线架、出线架、设备支架和铁件的制作安装、避雷针的制作安装，钢芯铝绞线的架设。
1.2各设备技术特性杨婆站主变压器型号：S9-500/10型式：三相、双绕组无励磁调压油浸变压器台数：1台额定电压：10±5%/0.4kV接线组别：Yyn0阻抗电压：4%额定频率：50Hz使用条件：户外主变10kV侧接线端子与架空钢芯铝绞线相连主变0.4kV侧接线端子与铝排相连变压器到达工地后应完成变压器供货合同及有关规程、规范中规定的全部现场试验。
变压器辅助设备，包括冷却器、管道、阀门等的安装调试工作。
1.3变压器、互感器、高压电器的安装技术要求安装总则1）变压器、互感器以及高压电器的安装应按施工图进行施工。
2）设备和器材的运输、保管，应符合规范要求，并应符合产品的要求。
3）设备和器材到达现场后，应及时按GBJ148-90规范要求作验收检查、外观检查、器身检查，并符合规范要求。
4）设备安装用的紧固件，除地脚螺栓外，应采用镀锌制品。
变压器基础轨道应水平。
变压器低压侧套管中心线应与封闭母线中心线相符。
油浸式互感器安装面应水平，并列安装的应排列整齐，同一组互感器的极性方向应一致。
应按GBJ148-90规范要求做好互感器的接地。
变压器、互感器的施工、安装及验收除应按《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》）的规定外，尚应符合国家现行的有关标准规范的规定以及制造厂有关安装技术要求。
配网中10kV氧化锌避雷器的安装方法
2.1 避雷器作为 10kV 配网线路变电站外防雷电侵Байду номын сангаас 波保护用时
此时避雷器作为防雷电流侵入波对变电站内设备进行保 护，普通安装如图 5：
般仅为 0.001s，保险丝的热稳定一般不会由于雷电流通过时造 成保险丝熔断，跌落保险断开，雷电压加于跌落保险上端口造 成上端口损坏的情况）。
1 按断路器或隔离开关在配网中的作用来确 定安装方式
1.1 当断路器或隔离开关在两条线路之间起联络作 用时
当断路器和隔离开关作为线路之间联络作用时，两条线路 之间正常情况各有独立供电电源，这时断路器和其相应隔离开 关所起作用是当其中一条线路的供电电源出现停用（如一条线 路供电电源变电站检修或预试）时，合上该断路器及其隔离开 关，可保证该线路用户正常供电，起互相切换的作用，只有这时 该断路器及其隔离开关才处于合闸状态，平时大部分时间由于 两条线路各有供电电源，均处于分闸状态（冷备用状态），避雷 器的作用主要是保护断路器两端隔离开关（两端隔离开关平时 处于断开状态）的断口，笔者认为此时避雷器应装于隔离开关 线路侧，如图 1：
63 广东科技 2012.12. 第 23 期
电力建设
分析如下：当该线路支线遭受雷击或发生短路故障时，该 断路器跳闸隔离故障，但隔离开关仍处于合闸状态，即使此时 该线路再次遭受雷击，由于避雷器装于断路器与隔离开关之 间，避雷器仍可起到保护断路器断口的目的。且避雷器试验及 更换也较装于线路侧更方便快捷。
当避雷器装于图 7 时，原因分析同装于分支线路，虽然能 节约部分安装材料（节约横担），但当避雷器发生故障时，更换 时必须整条线路停电，是非常不经济的。同时对于 10W 避雷器 的安装，越靠近变压器安装效果越好（避雷器的残压小于变压 器的耐压，才能起到保护变压器的作用）。
浅析配电变压器受雷击分析与防雷措施
浅析配电变压器受雷击分析与防雷措施随着我国城乡规模的不断扩大，配电网的供电面积越来越大，所需的配电变压器也日益增多。
而这些配电变压器都极易受到雷电的损坏，一旦配电变压器被雷电损坏后，必然会造成大面积的停电现象，直接影响到人们日常的学习、生产与生活。
为了有效防止雷击侵害配电变压器，我们就必须弄清楚雷击的种类、特点以及侵害机理。
1 雷击及对配电网的损害1.1 雷击的形成雷击是一种瞬间脉冲放电，其形成主要是在强对流条件下，发生位置主要在云层与云层之间以及云层与大地之间。
雷击放电的一个主要特点就是重复放电，每次的脉冲个数平均在3～4个之间，其组成主要有预放电、主放电以及余辉放电。
在发生主放电的过程中，会有很大的雷电流产生，导致配电变压器发生损坏的根源就是这种雷电流。
1.2 雷击的特点与种类（1）瞬间放电，雷击整个放电的完成通常都在6µs以内；（2）雷击现象具有很大的冲击电流，其电流可达几万安培甚至几十万安培；（3）其产生的电压具有很高峰值，感应电压甚至可达亿伏左右；（4）雷击产生的电流具有很大的变化梯度，雷电流有极强的破坏力。
2 配电变压器雷害事故的原因雷击对配电变压器的损害主要是通过“正、逆变换”的过电压来实现的，而在这两种变换中损害最大的是逆变换过电压。
造成配电变压器雷害事故的原因主要有六个方面：（1）安装配电变压器时，没有科学、合理地选择安装位置；（2）没有对避雷器做交接试验便进行安装，当避雷器出现故障后检出的不及时；（3）没有按照相关规程来设计避雷器的接地引下线截面。
当出现雷击现象后极易造成烧断接地引下线，导致雷电流无法顺利向大地泄入；（4）配电变压器避雷设备装设的不足，如在部分农村避雷器仅装置在变压器的高压侧，低压侧则不装设；（5）缺乏完善的防雷接地装置，如部分避雷器存在过长的引下线；（6）接地级存在过大的接地电阻值。
具体接地电阻阻值可按表1选取：3 配电变压器接线方式与受雷害的关系3.1 避雷器只装设在高压侧的接地方式避雷器只装设在配电变压器高压侧的防雷保护可分为两种：（1）对避雷器进行单独接地，这种接地方式可能损坏配电变压器的绝缘，存在很大的缺陷；（2）3点同时接地，这种方式具有既简单又经济的特点，适合应用在一些雷少的地区，如平原地区等，其具体分别如图1与图2所示：3.2 双侧都有避雷器装设的三点一地方式人们在长期的生产实践中发现雷击破坏了配电变压器的同时也会对一些电度表、电动机等一些低压设备形成破坏，由此可以推断低压线路上产生的雷击过电压与配电变压器遭受的雷击损坏也有一定关系，所以我们可通过把氧化锌避雷器装设在低压侧的方式来防止过电压在低压侧的出现，进而更完善地对高压侧进行保护。
变压器安装要求
变压器安装要求杆上安装变压器，安全距离有要求。
距地最少两米五，高压至少四米五，低压最少三米五，引线间距一米五。
高压侧设避雷器，高低两侧设熔断。
落地安装设围障，障高至少一米七。
室内安装要通风，上封口下百叶窗。
如果经费能允许，采用箱式更妥当。
1）10kV及以下变压器的外廓与周围栅栏或围墙之间的距离应考虑变压器运输与维修的方便，距离不应小于1m，在有操作的方向应留有2m以上的距离。
若采用金属栅栏，金属栅栏应接地，并在明显部位悬挂警告牌。
2）地上安装的变压器变台墩的高度一般为0.5m，其周围应装设不低于1.7m的栅栏，并在明显部位悬挂警告牌。
3）315kV·A及以下的变压器可用杆上安装方式。
其底部距地面不应小于2.5m；带电部分距地面不应小于3.5m。
4）柱上变台应平稳牢固，腰栏采用ϕ4.0mm的镀锌铁线缠绕4圈以上且为偶数，铁线不应有接头，缠好后应紧固，腰栏距带电部分不应小于0.2m。
5）室内安装的变压器一般有两种形式：一种是配电变压器与低压配电装置安放在一间房内，中间用栅栏隔开，该形式适用于50kV·A 及以下的变压器；另一种是将变压器和低压配电装置分开，分别建成变压器室和低压配电室，这种形式适用于容量在80kV·A及以上的变压器。
6）箱式变压器是将传统变压器集中设计在箱式壳体中，适合于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所，如图所示。
其缺点是一次投资比较大。
注意事项：1）变压器在运行情况下，应能安全的查看储油柜和套管、油温、气体继电器，必要时应装设固定梯子。
2）室内安装的变压器应有足够的通风措施，避免变压器温度过高。
3）变压器的门应采用阻燃材料并上锁，门上应标明变压器的名称、编号及标示牌。
4）油浸式电力变压器应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。
5）大中型变压器应有永久或临时性起吊钟罩设施及场地。
配变高低压侧都要安装避雷器
根据多年来从事变电运行管理工作的经验表明。
农村电力系统的雷害事故约占整个电力系统全部雷害事故的80％以上，特别是山区更为严重，可达90％以上。
因此，农网改造中必须强调农村电力网的防雷保护工作，这样才能保证安全供电，提高农村电力网的供电可靠性。
1高压侧安装避霄器农村电力网改造过程中，对于配电变压器10kV侧应装设金属氧化物避雷器，要求越靠近变压器安装，保护效果越好，一般要求装设在跌落熔断器内侧。
必须使避雷器的残压小于配电变压器的耐压，才有效地对配电变压器起到保护作用。
避雷器的接地端点应直接接在配电变压器的金属外壳上。
不允许将避雷器经引下线自行独立接地。
这是因为避雷器的残压只有17kV～50kV。
即其冲击下的等值电阻不过为3．4Ω~10Ω。
但是一个独立接地的接地电阻可能为10Ω左右，农村山区甚至为更大，那么，当雷电流流过时电位可能比较高，若是避雷器独立接地，则这两者是叠加后再加到变压器上的，可能导致变压器绝缘损坏。
若是将避雷器接地端点直接接在变压器金属外壳上，则电位就不作用在变压器的绝缘上，于是变压器的绝缘就比较安全了。
但这时变压器金属外壳的电位将很高(等于IR)，可能发生由变压器金属外壳向低压侧的逆变电压，故此必须将低压侧的中性点也连接在变压器的金属外壳上。
这种接法叫三点(高压避雷器的接地端点、低压绕组的中性点、以及变压器的金属外壳)联合接地。
当变压器容量在100kVA及以上时，接地电阻应尽可能降低到4Ω以下；当变压器容量小于100kVA时，接地电阻达到10Ω以下即可。
当三点连接在一起接地时，高压侧落雷，避雷器放电时，变压器绝缘上所承受的即是避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是有利的，能减少高低压绕组间的高压绕组对变压器金属外壳之间发生绝缘击穿的危险。
为了防止变压器低压侧中性点电位瞬间升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线(重复接地)。
避雷器安装技术方案
避雷器安装技术方案避雷器是一种非常重要的电气设备，可以保护电路和电力设备免受雷击的损害。
因此，避雷器的正确安装非常重要，下面将介绍一些避雷器安装技术方案。
一、避雷器安装位置1.高压侧避雷器：应安装在主变、母线、电缆终端等装置的高压侧。
2.低压侧避雷器：应安装在低压侧的进线柜或配电箱内。
3.接地避雷器：应安装在电缆终端、电缆隧道、输电线路、变电站等建筑物的金属结构内，靠近接地装置。
二、避雷器安装方法1.针对高压侧避雷器，应在高压缆头的电气绝缘外皮外缠绕绝缘纸或胶带，以避免避雷器表面污垢或手工划伤损坏绝缘。
2.避雷器应水平安装，并应确保安装在平整、垂直和无振动的表面上。
3.安装避雷器时应按照提供的安装方案进行安装，并应按其提供的电气要求连接避雷器，以确保避雷器良好地接地。
4.避雷器的接地应符合当地规定的标准，并应确保接地电阻小于10欧姆。
5.应采用铜制接地线将避雷器与地杆相连。
三、避雷器配合其他设备的安装1.在高压设备前，输入变压器和变电所安装避雷器，以保护电力设备。
2.在出口电缆头中安装避雷器，以保护同接地堆的移动式设备。
3.在送入熔化炉的电缆末端安装避雷器，以保护炉变向器和灌装机。
4.在船舶的供电和通信系统上安装避雷器，以保护人员和设备。
四、避雷器检查和维护1.检查避雷器的外部表面是否有损坏或污垢，必要时定期清洗。
2.定期检查避雷器是否有内部故障，应定期进行绝缘电阻测量。
3.如发现避雷器有内部故障，应及时更换损坏的避雷器。
如果有任何修理操作，必须遵守相关规定。
4.维护人员应对所有检查和维护操作进行适当的培训，以确保他们可以安全有效地进行操作。
总之，避雷器是非常重要的设备之一，可以保护电路和电力设备免受雷击的损害。
正确的安装和维护非常重要，因此必须按照相关的技术方案进行操作。
变压器侧如何正确加装氧化锌避雷器
变压器侧如何正确加装氧化锌避雷器在农村电气建设过程中发现有些配电台区的接地是将变压器和氧化锌避雷器分开接地，常常将氧化锌避雷器的接地线直接接地，这样一来，氧化锌避雷器，变压器中性点和变压器外壳没有连一起。
正确的做法是采用氧化锌避雷器接地线与变压器低压侧中性点以及变压器外壳连接在一起的接地方式方法。
这样在当雷电入侵变压器时，高压绕组对变压器外壳等仅是氧化锌避雷器的残压，变压器压绕组与低压绕组，高压绕组对变外壳的绝缘才不会被击穿。
氧化锌避雷器应尽靠近变压器安装，应昼缩短接地引下线。
但有人认为氧化锌避雷器安装位置远近无所谓，不会影响运行安全，这种想法是不正确的。
如果氧化锌避雷器安装位置距配电变压器过远，将造成成氧化锌避雷器引下线过长，电感较大。
受到雷击时，雷电流在接地引下线上产生的压降和氧化锌避雷器残压一作用在配电变压器上，将配电变压器绝缘击穿，导致配电变压器损坏。
如果氧化锌避雷器安装位置距配电变压器过近，一则是氧化锌避雷器爆炸损坏变压器瓷套管，二则是不能保证检修时满足《电业安全工作规程》中规定的安全距离，危及人身安全。
一般认为氧化锌避雷器的安装位置距变压器端盖应大于0.5米，小于0.4米，距熔丝应大于0.7米目前大多人只重视在配变的高压侧装设氧化锌避雷器，而忽视低压侧也需装设氧化锌避雷器的问题，尤其是在多雷地区，更应该在低压侧装设氧化锌避雷器向大地泄放很大的雷电流时，在接地装置上产生电压阡，此电压经配变外壳同进作用在低压侧绕组的中性点，而绕组通过低压线路的波阻抗接地。
因此，低压侧绕组中流过雷电流，它使高压侧绕组按变比感应出很高的电势，即“反变换”电势。
电势力与高压侧绕组的雷电侵入波电压叠加，会使高压侧绕组中性点电位变得很高击穿中性点附近的绝缘。
如果低压侧装了氧化锌避雷器，当高压侧氧化锌避雷器放电，接地装置上电位升高到一定值时，则低压侧氧化锌避雷器就会放电，使低压侧绕组出线端电位与其中性点及外壳的电位减小，就能消除或减小“反变换”电势。
10千伏配电变压器接地标准化的探讨
10千伏配电变压器接地标准化的探讨发布时间：2021-04-28T10:49:41.853Z 来源：《电力设备》2020年第33期作者：赵智超[导读] 摘要：提出10千伏配电变压器接地现状存在问题，按照规程从安装要求、材质要求两方面进行分析，提出配电变压器接地标准化安装模式。
（咸阳供电分公司陕西咸阳 712000）摘要：提出10千伏配电变压器接地现状存在问题，按照规程从安装要求、材质要求两方面进行分析，提出配电变压器接地标准化安装模式。
关键词: 配电变压器；接地；标准化0 引言常用10千伏配电变压器共有三种接地，一是防雷接地，指高压避雷器的接地，其作用为一旦出现过电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气设备绝缘。
二是保护接地，指为了防止变压器外壳带电发生过大的对地电压危及人身安全而设置的接地。
三是工作接地，指变压器低压中性点接地，其作用为降低人体接触电压；配合保护设备迅速切断故障；降低电气设备和输电线路的绝缘水平。
仅由字面意思可见接地对于变压器运行的重要性。
但在日常应用中，由于工作人员对配变接地装置不够重视，出现了许多安装错误，甚至已形成“习惯性”错误安装，造成了变压器烧毁，及至人身受到伤害的事件。
日常工作中，配电变压器接地安装经常出现如下错误方式：一是避雷器下引线直接用横担代替。
二是变压器三种接地没有采用“三位一体”接地，即没有采用变压器的防雷接地引下线、变压器的金属外壳和变压器低压侧中性点接在一起后接地。
三是接地引线采用铝绞线或钢芯铝绞线。
四是接地下引线与接地极在地上没有连接点。
五是在变压器两侧支架杆各埋入一个接地极，接地极之间间距不够。
（变压器支架杆之间距离为2-2.5米）以上常见问题大多是习惯性错误，发放《典设》及标准，认真的进行监督检查及考核即可改正，但在《典设》及《规程》中，未出现配变接地安装的一种明确模式，施工者凭借经验施工已成为一种通病，工程质量良莠不齐，验收人员无明确标准，所以笔者认为有必要对此进行研究，分析各种利弊，并形成一种明确的标准化安装材质及模式，特提出自己的想法及实践经验。
配电系统的防雷措施
（一）架空裸导线防雷
1、装设避雷线保护： 架空线路安装避雷线，沿线及设备均可 得到保护。由于线路绝缘薄弱，耐雷水平 低，所以10kV架空线路一般不装避雷线 （可以装设进线段保护），但特殊地段需 装避雷线时，混凝土电杆都要按设计要求 做接地处理。
2、装设避雷器保护： 对于10kV裸导线，采用避雷器进行防 雷保护的成本高，施工很不方便，目前基 本上是一些雷电活动频繁的线段安装避雷 器，同时按照要求做好杆塔的接地。但电 杆上装设柱上开关或电缆头时，均需要装 设避雷器来保护，设备的金属外壳和避雷 器共同接地。
1、配电网一般靠变电站出线侧和配电变压器高压侧 的避雷器保护，线路中缺少避雷线保护而易受雷 击，即使这些避雷器动作，较高的雷电过电压也 会使线路绝缘子击穿放电。目前6～10 kV电网所 用避雷器（包括新型氧化锌或老式碳化硅的、带 或不带间隙的）较杂，其额定电压、动作电压及 其残压差异较大。而配电网又极易由雷电过电压 引发弧光接地过电压(可达3.5 倍系统最大运行电 压，系统最大运行电压约为额定电压的1.05～1.1 倍；最高时可达到额定电压的1.15倍）和铁磁谐 振过电压(可达3倍最高运行电压)，经常导致避雷 器爆炸。另外还有些避雷器因质量差而在运行中 受潮，或间隙动作后不能可靠熄弧而爆炸，造成 电网接地短路事故。
2、电网中避雷器接地存在较多问题： ①受场所限制。相当多配电型避雷器接地电 阻超标(达上百欧姆)； ②接地引下线损坏。引下线有些用带绝缘外 皮的铝线，内部折断不易发现，两端头连 接头易氧化锈蚀；还有些在埋入土中与接 地体连接处产生电化学腐蚀甚至断裂(这在 环境污秽场所中较为严重)，使避雷器等防 雷设备形同虚设。
这种接地法的目的： 一旦线路落雷时，避雷器放电，雷电流 经集中接地体流入大地的同时，有一部分 雷电流沿电缆金属外皮流入变电站内接地 网，这样在电缆外皮产生螺旋形磁场，相 当于增加电缆的电感使波阻抗加大，因此， 经电缆芯线侵入变电站的截断雷电波很快 衰减，使波幅和陡度都有所减小，有利于 保护变压器的安全。
避雷器操作规程
避雷器操作规程避雷器是一种保护电力设备及建筑物不受雷击影响的重要电气设备。
正确使用避雷器可以有效地保障设备的正常运转和人身安全。
因此，在实际操作过程中，必须要严格遵守相关的避雷器操作规程，以确保电力设备的安全可靠性。
一、避雷器安装1.安装位置：避雷器应设置在办公楼、工厂、航运、电力、通讯、广播、铁路、航空、计算机等中大型建筑物内，并且需要在最为容易遭受雷击的地方进行设置。
2.安装方式：避雷器应采用专业安装工具和设备进行安装，遵照制造商的安装说明书。
3.接地设施：避雷器安装前，必须先检查并确定接地设施的接触电阻符合规定的标准。
二、避雷器使用1.正常情况下，避雷器工作电压应在规定取值范围内。
如超过规定电压，应尽快更换避雷器。
2.需要更换避雷器时，必须按照制造商的说明进行拆卸，并且需要先切断避雷器所保护的电路的供电。
3.在使用过程中，避雷器应定期进行检查，查看避雷器表面是否出现损坏和是否有异味等异常情况，如有异常应及时停止避雷器的使用。
4.如果避雷器受到雷击损坏，应检查设备是否正常运行，如若操作不当则必须作出改正，并按照制造商的说明进行更换。
5.在停电维修时，应先切断已安装的避雷器电路。
三、其它注意事项1.避雷器不得在高温、潮湿、腐蚀性气体、易爆性或有毒气体的环境中使用。
2.避雷器表面如果出现了脱落、变形或划痕等缺陷，应立即停止使用，更换新的避雷器。
3.在使用过程中，不得移动或翻转避雷器。
4.使用过程中应防止冲击、震动或过度阻尼等情况的产生。
总结避雷器是保护电器设备和人身安全的重要设备，正确使用避雷器应严格遵守相关规程。
在安装避雷器时应遵守市电规范，安装要牢固，排线要整洁，接线要清晰，当然同时也需要经常检查升压变压器接地情况，以保证正常工作。
此外，避雷器在日常使用过程中，一定要定期进行检查，及时更换损坏的避雷器，请勿私自拆卸，以免造成安全事故。
总之，正确操作避雷器，保护电器设备的安全指向不言自明，相信大家在日常使用中也能密切关注操作规程，保障设备的安全可靠性。
雷击配电变压器事故分析及防雷措施
雷击配电变压器事故分析及防雷措施摘要：现阶段我国大多数变压器的防雷保护措施都相对简单，因此导致变压器故障因素中雷击是一个十分重要的因素。
对雷击配电变压器事故进行有效的预防能够最大限度降低雷电对配电变压器的损害，为配电变压器运行稳定性做出充分的保障。
本文就雷击配电变压器事故分析及防雷措施做出探究，以望参考。
关键词：雷击；配电变压器；事故分析；防雷措施1 雷击对配电变压器的主要危害在日常生活中，有两种常见的雷击现象，第一种为直击雷，这种现象主要是因为带电雷云与地面上某个地点之间瞬间出现的过猛放电现象。
第二种为感应雷，由于受到静电感应的影响，带电云层导致地面上某个地区带有异种电荷，当直接雷现象发生之后，带电云层迅速消失，但是地面上一些区域会因为散流电阻较大而形成高压电在局部汇聚的现象。
雷电不仅会产生电，同时还会产生较大的电磁效应、机械效应以及热效应等等。
所谓的电磁效应就是在雷电发生过放电现象之后，雷击中的部位周围会产生相应的电磁感应。
电磁感应过电压通常较大，甚至可以产生高达几十万伏的电压导致电器设备瞬间被击穿，遭受电击的电气设备可能会出现火灾甚至在严重的情况下会发生爆炸的情况，烧毁配电变压器。
机械效应就是指在雷云对地面进行放电的过程中，相应而来会发生严重的雷电机械效应，很有可能会击毁配电网络塔杆以及配电变压器。
雷电的热感应就是在发生雷电现象的过程中，导体中会有电流经过导致导体温度升高，雷电的热效应是我们日常生活中常见雷电断股现象的主要原因。
对于电力系统而言，其中最为重要的电力设备就是配电变压器，配电变压器受到雷击事故将会导致严重的故障，甚至导致整个电力网络瘫痪。
因此只有充分做好配电变压器的防雷保护工作才能够充分避免配电变压器设备遭受雷的破坏。
2 配电变压器防雷措施2.1 配电变压器安装位置的优化针对以上内容进行分析可知，通常情况下配电变压器被雷电击中的位置是存在一定共性的，因此在进行配电变压器安装过程中应当充分保障配电变压器安装位置得到优化。
避雷器的安装
避雷器1. 应安装在靠近配电变压器侧金属氧化物避雷器(MOA）在正常工作时与配变并联，上端接线路，下端接地。
当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。
在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。
接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以消除。
对与如何减小引线上的残压就成为保护配变的关键所在。
引线的阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。
从U=IR可知，要减小引线上的残压，就得缩小引线阻抗，而减小引线阻抗的可行方法是缩短MOA距配变的距2. 配变低压侧也应安装如果配变低压侧没有安装MOA，当高压侧避雷器向大地泄放雷电流时，在接地装置上就产生压降，该压降通过配变外壳同时作用在低压侧绕组的中性点处。
因此低压侧绕组中流过的雷电流将使高压侧绕组按变比感应出很高的电势（可达1000kv ），该电势将与高压侧绕组的雷电压叠加，造成高压侧绕组中性点电位升高，击穿中性点附近的绝缘。
如果低压侧安装了MOA，当高压侧MOA放电使接地装置的电位升高到一定值时，低压侧MOA开始放电，使低压侧绕组出线端与其中性点及外壳的电位差减小，这样就能消除或减小“反变换”电势的影响。
3. MOA接地线应接至配变外壳MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接。
那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引一根接地线至变压器外壳的作法是错误的。
另外，避雷器的接地线要尽可能缩短，以降低残压。
4. 严格按照规程要求定期检修试验定期对MOA进行绝缘电阻测量和泄露电流测试，一旦发现MOA绝。
