51单片机特殊功能寄存器详细说明
单片机寄存器_MCS-51单片机特殊功能寄存器详解
1、定时器/计数器的方式寄存器TMODTMOD是一个8位的特殊功能寄存器，对应的地址是89H，不可位寻址。
A．主要完成三个功能：*确定选择定时器还是计数器；*选择何种工作方式；*是否借用外中断控制定时器和计数器的启停；B．TMOD的低4位是控制T0的字段（T0--P3.4 定时器/计数器0外部事件脉冲输入端）；TMOD的高4位是控制T1的字段（T1--P3.5定时器/计数器1外部事件脉冲输入端）C．控制字的格式和含义a、GATE(TMOD.7)分为两种情况：GATE=0，定时器的启停和INT1无关，只取决于TR0;GATE=1，定时器的启停不仅要由TR0来控制，而且要INT1引脚的控制，只有二者都为高电平时定时器才开始工作；b、C/T(TMOD.6)分为两种情况：C/T=0，用作定时器；C/T=1，用作计数器；d、M1(TMOD.5), M0(TMOD.4)用M1,M0来控制定时器/计数器的4种工作方式:*方式0：M1=0,M0=0.13位定时/计数方式*方式1：M1=0,M0=1.16位定时/计数器*方式2，M1=1,M0=0.8位初值自动重新装入的8位定时/计数器*方式3，M1=1,M0=1.仅适用于T0，分为两个8位计数器，T1停止计数2、定时器/计数器控制寄存器TCONTCON是一个8位的特殊功能寄存器，对应的地址为88H，可为寻址。
A 控制字的格式和含义a、TF1(TCON.7),TF0(TCON.5)----T1、T0计数溢出标志位当计数器计数溢出时，该位置“1”。
使用查询方式时，此位作为状态位供cpu查询，但应注意在查询该位有效后应以软件方法及时将该位清“0”。
使用中断方式时，此位作为中断申请标志位，进入中断服务程序后由硬件自动清0.b、TR1(TCON.6),TR0(TCON.4)----计数运行控制位TR1(TR0)=1,启动定时/计数器工作的必要条件，还与GATE位的状态有关。
MCS-51单片机特殊寄存器功能说明概要
MCS51单片机SFR特殊寄存器MCS51单片机SFR特殊寄存器功能说明程序壮态字PSW(Program Status Word)（可以位寻址）若P=1,表示累加器A中的个数为奇数。
若P=0，累加器A中的个数为偶数。
2.OV益出标志位若OV=1,表示运算时有益出产生。
否则OV=03.RS1 RS0寄存器选择位用户自行设置。
5.AC辅助进位位若AC=1,表示在加减法运算时，低4位A3有进位或借位。
否则CY=06.CY进位标志位若CY=1,表示在加减法运算时，最高位A7有进位或借位。
否则CY=0电源控制器&波特率（不可以位寻址）若IDL=1,进入空闲模式。
（硬件或重新上电可复位）。
若IDL=0,正常方式2.PD为停止运行控制位若PD=1,进入停止模式。
（硬件或外部中断可复位）。
若PD=0,正常方式3.GF0 CF1为通用标志位用户可通过指改变它的壮态。
4.SMOD为波特率倍率控制位若SMOD=1,则串行口的波特率为16位若SMOD=0, 则串行口的波特率为32位定时器/计数器模式寄存器TMOD（不可以位寻址）若使C/T=0，为内部定时器模式。
（由TH和TL做定时器）若使C/T=1，为外部计数器模式。
（从T0/P3.4口或从T1/P3.5口输入计数脉冲）（前一次检测为高电平，后一次检测为低电平时，才会使计数器加1。
由于二次的检测需要24个时钟脉冲，通常T0,或T1输入线上的计数脉冲频率总是<100KHZ）3.GATE为定时器/计数器控制位当GATE=1时，TR控制位置位1时，而且只有在INT0或(INT1)为高时，才可以打开定时器/计数器工作。
（与INT0或INT1有关）（当GATE=1时，则INT0或INT1作为辅助控制线，不再用作中断请求输入线。
GATE的这种控制作用可使定时器/计数器用来测量脉冲的宽度）当GATE=0时，定时器/计数器工作与INT0或INT1无关。
定时器初值的计算：TC=M-T X/T P 左公式可转换为TC=M-T X*fosc/ 12(12T)或6（6T）或1(1T)TC为实际定时时间初值M为模值 (M=8或M=13,或M=16)Fosc为时钟频率T X为定时器需要的定时时间T P为机器周期时钟周期 T CLK=1/Fosc （如：STC的开发板的Fosc是11.0592MHZ）T CLK =1/11.0592MHZT CLK≈0.09042us机器周期TP=12*T CLK或（6*T CLK）或(1*T CLK) 左公式转换为：≈12*0.09042us TP= 12/Fosc(12T CLK)或6/Fosc(6T CLK) 或1/Fosc (1T CLK)≈1.08507us1.IT0为外部中断INT0的中断触发标志位若使IT0=1，INT0为负边沿触发。
MCS-51单片机的特殊功能寄存器
MCS-51单片机的特殊功能寄存器从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在一个51单片机的内部包含了这么多的东西。
对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O 口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表下面，我们介绍一下几个常用的SFR。
1、ACC---是累加器，通常用A表示。
这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器。
在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3指针寄存器（1）程序计数器PC指明即将执行的下一条指令的地址，16位，寻址64KB范围，复位时PC = 0000H（2）堆栈指针SP指明栈顶元素的地址，8位，可软件设置初值，复位时SP = 07H（3）数据指针DPTR@R0、@R1、@DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。
DPTR = DPH + DPL。
可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作4、PSW-----程序状态字。
51单片机特殊功能寄存器（SFR）SBUF使用方法
51单⽚机特殊功能寄存器（SFR）SBUF使⽤⽅法 串⾏⼝中有两个缓冲寄存器SBUF，⼀个是发送寄存器，⼀个是接收寄存器，在物理结构上是完全独⽴的。
它们都是字节寻址的寄存器，字节地址均为99H。
这个重叠的地址靠读/写指令区分：串⾏发送时，CPU向SBUF写⼊数据，此时99H表⽰发送SBUF；串⾏接收时，CPU从SBUF读出数据，此时99H表⽰接收SBUF。
单⽚机串⼝ #include <reg52.h>#include <absacc.h> #define unit unsigned int #define uchar unsigned char uchar date; uchar recFlag;//接收数据标识，0 未接收数据 1 接收数据 void init_serial(); void send(); void receive(); main() { init_serial(); IE=0; //屏蔽中断 while(1) { receive(); send();} } void init_serial() //初始化串⼝ { TMOD=0x20; //定时器T1使⽤⼯作⽅式2 TH1=250; //设置初值 TH0=250; TR1=1; //开始计时 PCON=0x80; //SMOD=1； SCON=0x50; //⼯作⽅式1，波特率9600bit/s,允许接收 TI=1; } void send() { if(TI==1) //检测输出是否READY { if(recFlag==1) //是否接收过数据 { SBUF=date; //发送数据 recFlag=0; TI=0; } } } void receive() { if(RI==1) //检测是否有数据接收 { date=SBUF; //接收数据 recFlag=1; //设置接收标识符 RI=0; } }。
51单片机寄存器集(包括所有的寄存器位的详细介绍)
(1)SM0、SM1：串行口工作方式控制位。
SM0，SM1 工作方式00 方式0－波特率由振荡器频率所定：振荡器频率/1201 方式1－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/3210 方式2－波特率由振荡器频率和SMOD所定：2SMOD ×振荡器频率/6411 方式3－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32(2)SM2：多机通信控制位。
< br> 多机通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。
接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据（RB8）为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。
当SM2=0时，就不管第位数据是0还是1，都难得数据送入SBUF，并发出中断申请。
工作于方式0时，SM2必须为0。
(3)REN：允许接收位。
< br> REN用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收。
(4)TB8：发送接收数据位8。
< br> 在方式2和方式3中，TB8是要发送的——即第9位数据位。
在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址。
(5)RB8：接收数据位8。
在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。
(6)TI：发送中断标志位。
可寻址标志位。
方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。
(7)RI：接收中断标志位。
可寻址标志位。
接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。
11、PCON-----电源管理寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：。
51单片机特殊功能寄存器
51单片机特殊功能寄存器一、中断控制寄存器IE功能解释：1、EA：中断总开关，如果它等于0，则所有中断不允许。
2、X：无效位；3、ET2：定时器2中断允许；4、ES：串行口中断允许；5、ET1：定时器1中断允许；6、EX1：外部中断1中断允许；7、ET0：定时器0中断允许；8、EX0：外部中断0中断允许；二、中断标志及外部中断方式选择寄存器TCON功能解释1、TF1：定时器/计数器1（T1）的溢出中断标志。
当T1从初值开始加1计数到计数满，产生溢出时，由硬件使TF1置“1”，直到CPU响应中断时有硬件复位；2、TR1：T1的运行控制位，该位置1或清0用来实现启东计数或停止计数；3、TF0：定时器/计数器0（T0）的溢出标志位，其作用同TF1；4、TR0：T0的运行控制位，该位置1或清0用来实现启东计数或停止计数；5、IE1：外部中断1中断请求标志位，如果IT1 = 1,则外部中断1引脚P3.1上的电平有1变0时，IE1由硬件置位，外部中断1请求中断。
在CPU响应该中断时由硬件清0；6、IT1：外部中断源1触发方式控制位，边沿/电平触发模式。
7、IE0:外部中断0中断请求标志位，功能同IE1;8、IT0：外部中断源0触发方式控制位，边沿/电平触发模式。
三、定时器方式控制寄存器TMOD高4位（D7-D4）用于定时器1，低四位（D3-D0）用于定时器0；1、Gate：定时器/计数器运行控制位，用来确定外部中断请求引脚（INT0，INT1）是否参与T0或T1的操作控制。
当Gate=0时，只要定时器控制寄存器TCON中的TR0(或TR1)被置1时，T0（或T1）被允许开始计数；当Gate=1时，不仅要TCON中的TR0或TR1置位，还需要P3口的P3.2或P3.3引脚为高电平，才允许计数；2、C/T:定时器方式或计数器方式选择位。
C/T = 1时，为计数器方式；C/T = 0时为定时器模式。
3、M1，M0:定时器四种工作方式选择位：4、四、UART控制寄存器SCON功能解释：1、SMO,SM1：串行口操作方式选择位，两个选择位对应四种状态。
MCS-51单片机的(SFR)特殊功能寄存器
MCS-51单片机的特殊功能寄存器从图中我们可以看出，在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在一个51单片机的内部包含了这么多的东西。
对图进行进一步的分析，我们已知，对并行I/O口的读写只要将数据送入到相应I/O 口的锁存器就可以了，那么对于定时/计数器，串行I/O口等怎么用呢？在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
事实上，我们已接触过P1这个特殊功能寄存器了，还有哪些呢？看下表下面，我们介绍一下几个常用的SFR。
1、ACC---是累加器，通常用A表示。
这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器。
在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3指针寄存器（1）程序计数器PC指明即将执行的下一条指令的地址，16位，寻址64KB范围，复位时PC = 0000H（2）堆栈指针SP指明栈顶元素的地址，8位，可软件设置初值，复位时SP = 07H（3）数据指针DPTR@R0、@R1、@DPTR；指明访问的数据存储器的单元地址，16位，寻址范围64KB。
DPTR = DPH + DPL。
可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作4、PSW-----程序状态字。
8051特殊功能寄存器详细说明
PSW（P rogram State Word）程序状态字控制寄存器程序状态寄存器PSW是计算机系统的核心部件—控制器的一部分，可位寻址，字节地址为D0H，单元地址是D0H~D7H。
PSW寄存器结构各Bit D7D6D5D4D3D2D1D0 PSW CY AC F0RS1RS0OV USR P 位地址D7H D6H D5H D4H D3H D2H D1H D0H各控制位功能介绍如下：1)CY：进位标志位，作用有两种：（1）算术运算中进位或借位时，CY＝1。
（2）作为布尔代数位处理的累加器。
2)AC：辅助进位标志位，算术运算时低半字节有进位或借位时，AC＝1。
3)F0：通用标志位4)RS1：寄存器组选择位高位，RS1与RS0选择四组工作寄存器，每组分别为8个寄存器（R0~R7），如RS1＝0、RS0＝0，则R0~R7对地址为00H~07H，如RS1＝0、RS0＝1，则R0~R7对地址为08H~0FH，四组寄存器地址从00H~1FH。
5)RS0：寄存器组选择位低位。
6)OV：溢出标志位，当进行正负号数值的加减运算时，如结果超出7位或2的补码（+27至－128）时，OV＝17)USR：用户定义标志位，保留。
8)P：奇偶标志位，当累加器中有奇数个1，则P＝1；偶数个1，则P＝0.在串行传输时可用来检测传送是否有错。
PCON（Power Control Register）寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，在CHMOS型单片机中，除SMOD位外，其他位均为虚设的，SMOD是串行口波特率倍增位，当SMOD=1时，串行口波特率加倍。
系统复位默认为SMOD=0。
单元地址是87H，其结构格式如下：PCON电源管理寄存器结构各Bit D7D6D5D4D3D2D1D0 PCON SMOD------------------GF1GF0PD IDL各控制位功能介绍如下：1)SMOD：该位与串口通信有关。
51单片机寄存器详解
51单⽚机寄存器详解定时⽅式寄存器TMOD(地址89H)；TMOD被分成两部份，每部份4位。
分别⽤于控制T1和T0。
GATE C/TM1M0GATE C/TM1M01. M1、M0：定时/计数器的⼯作⽅式1. ⼯作⽅式0：13位定时/计数⽅式(8192)。
2. ⼯作⽅式1：16位定时/计数⽅式(65536)。
3. ⼯作⽅式2和⼯作⽅式3， 8位的定时/计数⽅式(256)。
2. 如果C/T为0就是⽤作定时器，如果C/T为1就是⽤作计数器。
3. 门控位GATE(GATE=0与INT0⽆关，GATE=1与INT0有关)：1. GATE=0，定时/计数是否⼯作，只取决于TR1。
2. GATE=1，不仅由TR1来控制，⽽且还要受到INT1引脚的控制，只有TR1为1，且INT1引脚也是⾼电平，计数脉冲才得以通过。
定时/计数器控制寄存器TCON(地址88H)：定时/计数器外中断TF1TR1TF0TRO IE1IT1IE0IT0TF1/TF0 -定时/计数器溢出标志位。
TR1/TR0 -定时/计数器运⾏控制位。
置位时定时/计数器开始运⾏。
IE1/IE0 -外部中断(INTx)标志位。
IE1/IE0=1是INTx上有中断；IE1/IE0=0硬件复位。
IT1/IT0 -外中断触发类型控制位。
IT1/IT0=1时是下降沿触发中断；IT1/IT0=0时是低电平触发中断。
中断系统：中断允许寄存器IEEA X ET2ES ET1EX1ET0EX0EA -中断总开关，如果它等于0，则所有中断都不允许。
ES -串⾏⼝中断允许ET1-定时器1中断允许EX1-外中断1中断允许ET2-定时器2中断允许ET0-定时器0中断允许EX0-外中断0中断允许中断优先级控制寄存器IPX X PT2PS PT1PX1PT0PX0PT2-T2中断优先控制PS -串⼝中断优先控制PT1-T1中断优先控制PX1-INT1中断优先控制PT0-T0中断优先控制PX0-INT0中断优先控制串⾏通信：串⾏⼝控制寄存器SCON(地址为98H)SM0SM1SMRENTB8RB8TI RISM0、SM1：串⾏⼝⼯作⽅式选择位，其定义如下：SM0、SM1⼯作⽅式功能描述波特率00⽅式08位移位寄存器Fosc/1201⽅式110位UART可变10⽅式211位UART Fosc/64或fosc/3211⽅式311位UART可变其中fosc为晶振频率SM2：多机通讯控制位。
MCS51单片机的特殊寄存器
MCS-51单片机的特殊寄存器寄存器列表（21个）3、PSW寄存器4、IP寄存器5、P3接口寄存器8、SCON串口控制寄存器97H 96H 95H 94H 93H 92H 91H 90H P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.010、TCON寄存器11、P0接口寄存器 87H 86H 85H 84H 83H 82H 81H 80H P0.7P0.6P0.5P0.4P0.3P0.2P0.1P0.012、TMOD 寄存器GATE C/T M 10M GATE C/T 1M 0M 控 制 T 1控 制 T 089H和T 类同01M 0M 00011011方 式方式0方式1方式2方式301定时器模式计数器模式01与INT 无关00与INT 有关13、PCON寄存器⏹SMOD：波特率倍增位。
当SMOD=1时，波特率加倍；当SMOD=0时，波特率不加倍。
⏹GF1、GF0：两个通用标志位，用户使用。
⏹当将PD置1的指令执行后，80C51进入掉电方式，此时片内振荡器停止工作，仅片内RAM内容被保持，SFR内容也被破坏。
掉电方式下Vcc可降到2V，耗电仅50μA。
退出掉电方式唯一方法是硬件复位。
应当保证进入掉电方式前Vcc不降下来，在通过硬件复位退出掉电方式之前应当先保证Vcc恢复到正常值。
⏹当将IDL位置1指令执行后，80C51进入节电方式。
这时供给CPU的时钟信号被切断，但时钟信号仍送给片内RAM、定时器、中断系统和串口，同时CPU状态被保存，即堆栈指针、程序计数器PC、程序状态字PSW、累加器ACC及通用寄存器的内容。
节电方式下Vcc仍为5V，但耗电从24mA降到3.7mA。
退出掉电方式有两种，一种是任一中断被激活，一种是硬件复位，前者较为常用。
8051单片机21个特殊功能寄存器和指令汇总

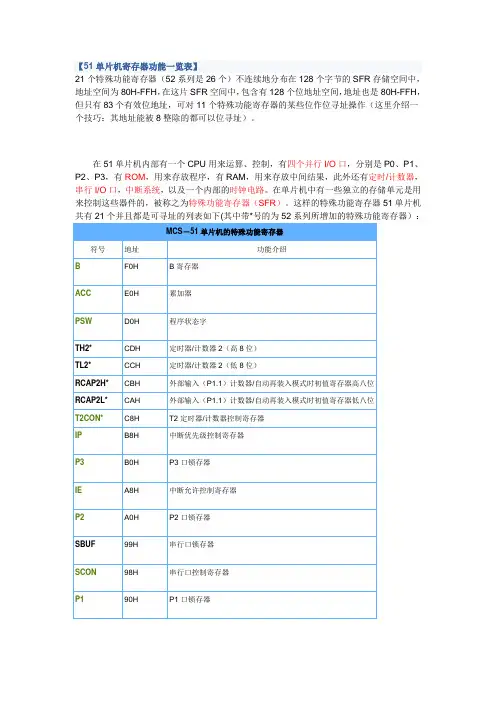

MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
自己总结 - 51单片机特殊功能寄存器详述
51单片机特殊功能寄存器一：IE(中断允许控制寄存器）：IE（字节地址：A8H）寄存器格式：D7D6D5D4D3D2D1D0 IE EA X ET2ES ET1EX1ET0EX0位地址AFH ADH ACH ABH AAH A9H A8HIE各位功能说明：EA(IE.7)中断允许总控制位X(IE.6)保留位ET2(IE.5)定时器/计数器T2中断响应控制位ES(IE.4)串口中断响应控制位ET1(IE.3)定时器/计数器T1中断响应控制位EX1(IE.2)外部中断INT1中断响应控制位ET0(IE.1)定时器/计数器T0中断响应控制位EX0(IE.0)外部中断INT0中断响应控制位中断优先级控制(1为高级；0为低级)默认顺序：INT0T0INT1T1Ri Ti中断号n中断源中断向量8n+3 0外部中断0(INT0)0003H1定时器0(T0)000BH2外部中断1(INT1)0013H3定时器1(T1)001BH4串行口(Ri、Ti)0023H二：TMOD（定时器方式控制寄存器）:TMOD（字节地址：89H，不可位寻址）寄存器格式：定时器/计数器1定时器/计数器0D7D6D5D4D3D2D1D0 TMOD GATE C/T M1M0GATE C/T M1M0三：TCON(定时器控制)TCON （字节地址：88H ）寄存器格式：D7D6D5D4D3D2D1D0TCON TF1TR1TF0TR TR00IE1IT1IE0IT0位地址8FH8EH8DH8CH8BH8AH89H88H四：SCON(串口控制寄存器)SCON（字节地址：98H）寄存器格式：D7D6D5D4D3D2D1D0 SCON SM0SM1SM2REN TB8RB8TI RI 位地址9FH9EH9DH9CH9BH9AH99H98HSCON各位功能说明：SM0、SM1确定串行通信的工作方式SM0SM1工作方式功能说明波特率00方式0移位寄存器方式Fosc/1201方式18位UART方式可变10方式29位UART方式Fosc/64或Fosc/3211方式39位UART方式可变SM2方式0时，应置0。
51单片机存储器结构介绍
51单片机存储器结构介绍MCS-51单片机在物理结构上有四个存储空间：1、片内程序存储器2、片外程序存储器3、片内数据存储器4、片外数据存储器但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：1、片内外统一编址的64K的程序存储器地址空间（MOVC）2、256B的片内数据存储器的地址空间（MOV）3、以及64K片外数据存储器的地址空间（MOVX）在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。
程序内存ROM寻址范围：0000H ~ FFFFH容量64KBEA = 1，寻址内部ROM；EA = 0，寻址外部ROM地址长度：16位作用：存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是：0000H ——系统复位，PC指向此处；0003H ——外部中断0入口000BH —— T0溢出中断入口0013H ——外中断1入口001BH —— T1溢出中断入口0023H ——串口中断入口002BH —— T2溢出中断入口内部数据存储器RAM物理上分为两大区：00H ~ 7FH即128B内RAM和SFR区。
作用：作数据缓冲器用。
下图是8051单片机存储器的空间结构图程序存储器一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。
那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。
程序相当于给微处理器处理问题的一系列命令。
其实程序和数据一样，都是由机器码组成的代码串。
只是程序代码则存放于程序存储器中。
MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。
对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。
强制CPU从外部程序存储器读取程序。
51单片机寄存器集(包括所有的寄存器位的详细介绍)
(1)SM0、SM1：串行口工作方式控制位。
SM0，SM1 工作方式00 方式0－波特率由振荡器频率所定：振荡器频率/1201 方式1－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/3210 方式2－波特率由振荡器频率和SMOD所定：2SMOD ×振荡器频率/6411 方式3－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32(2)SM2：多机通信控制位。
< br> 多机通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。
接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据（RB8）为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。
当SM2=0时，就不管第位数据是0还是1，都难得数据送入SBUF，并发出中断申请。
工作于方式0时，SM2必须为0。
(3)REN：允许接收位。
< br> REN用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收。
(4)TB8：发送接收数据位8。
< br> 在方式2和方式3中，TB8是要发送的——即第9位数据位。
在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址。
(5)RB8：接收数据位8。
在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。
(6)TI：发送中断标志位。
可寻址标志位。
方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。
(7)RI：接收中断标志位。
可寻址标志位。
接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。
11、PCON-----电源管理寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：。
51单片机寄存器 详解
一、TMOD工作方式寄存器工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。
其格式如下：GATE：门控位。
GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；:定时/计数模式选择位。
＝0为定时模式；=1为计数模式。
M1M0：工作方式设置位。
定时/计数器有四种工作方式，由M1M0进行设置。
二、TCON定时/计数器控制寄存器TCON的低4位用于控制外部中断。
TCON的高4位用于控制定时/计数器的启动和中断申请。
其格式如下：▪TF1（TCON.7）：T1溢出中断请求标志位。
T1计数溢出时由硬件自动置TF1为1。
CPU 响应中断后TF1由硬件自动清0。
T1工作时，CPU可随时查询TF1的状态。
所以，TF1可用作查询测试的标志。
TF1也可以用软件置1或清0，同硬件置1或清0的效果一样。
▪TR1（TCON.6）：T1运行控制位。
TR1置1时，T1开始工作；TR1置0时，T1停止工作。
TR1由软件置1或清0。
所以，用软件可控制定时/计数器的启动与停止。
▪TF0（TCON.5）：T0溢出中断请求标志位，其功能与TF1类同。
▪TR0（TCON.4）：T0运行控制位，其功能与TR1类同。
三、IE中断允许寄存器CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的。
▪ET0(IE.1)，定时/计数器T0中断允许位；▪EX1(IE.2)，外部中断0允许位；▪ET1(IE.3)，定时/计数器T1中断允许位；▪ES（IE.4)，串行口中断允许位；▪EA (IE.7)，CPU中断允许（总允许）位。
▪EX0(IE.0)，外部中断0允许位；四、51单片机共5个中断源0. INT0：外部中断0，由P3.2端口引入，低电平或下降沿引起。
1. T0：定时器0（计数器0）中断，由T0计数器计满引起。
2. INT1：外部中断1，由P3.3端口引入，低电平或下降沿引起。
51单片机特殊功能寄存器(SFR)介绍
51单片机特殊功能寄存器（SFR）介绍1、21 个寄存器介绍51 系列单片机内部主要有四大功能模块，分别是I/O 口模块、中断模块、定时器模块和串口通信模块(串行I/O 口)，如其结构和功能如下图：图151 单片机结构和功能图51 单片机掌握的好坏，其实就是能否正确操作这四个功能模块，而其操作的实质则又是能否对每个模块所对应寄存器的正确操纵。
所以下面重点介绍一下51 系列单片机内部的特殊功能寄存器（简称SFR，以下说明以此代替）。
（关于什么叫特殊功能寄存器，这里先不作介绍，不懂的请查阅51 单片机相关资料。
）51 单片机内部共有21 个SFR，其布局如图2，从图中可以看出，每个SFR 占1 个字节，多数字节单元中的每一位又有专用的位名称。
这21 个SFR 又按是否可以位寻址分为两大部分，ACC、IE、P1 等11 个可以位寻址，SP、TMOD 等不可以位寻址。
图2 51 单片机SFR 布局图2、位寻址解释下面以P1、IE 寄存器（可位寻）和TMOD(不可位发)为例解释一下位寻址。
能位寻址是指能够对它的每一位都可以进行位操作，如图3，如P1 口接8 个灯，灯阳极接正极，阴极接单片机的P1 口的8 个脚。
现在要让接P1 口第1 个引脚的灯亮，程序中可以写P1=0xfe，也可以先定义deng1=P1,即P1 口的第1 位，至于为什么写P1，是因为KEIL 软件规定的，然后deng1=0。
也就是P1=0xfe 和deng1=0 都是可以点亮第一个灯，后者deng1=0 属于位操作，前者P1=0xfe 属于总线操作，也就是8 个引脚一起操作。
图3 8 位灯接线图下面再以IE 寄存器为例进行位操作的解释。
IE 寄存器为中断允许寄存器，如各位的作用。
51单片机寄存器详解
定时器/计数器的方式寄存器TMODTMOD是一个8位的特殊功能寄存器，对应的地址是89H，不可位寻址。
TMOD：工作方式控制寄存器寄存器地址89H，不可位寻址。
位序 B7 B6 B5 B4 B3 B2 B1 B0位符号GATE C/T M1 M0 GATE C/T M1 M0GATE——门控位当＝0时，以运行TR0（或TR1）启动或禁止定时器、计数器当＝1时，以TR0*/INT0（或TR1*/INT1）启动或禁止定时器、计数器GATE＝0 以TR0（TR1）启动定时器GATE＝1 以INT0（INT1）启动定时器C/T＝0 定时/计数工作方式选择位M1M0——工作方式选择位T2MOD：工作方式控制寄存器寄存器地址0C9H，不可位寻址－－－－－－T2OE DCENT2OE：定时器2输出允许位，当＝1时，P1.0/T2引脚输出连续脉冲信号DCEN：当＝1时，T2配置成向上向下计数器A 主要完成三个功能：*确T0计数溢出标志位当计数器计数溢出时，该位置“1”。
使用查询方式时，此位作为状态位供cpu查询，但应注意在查询该位有效后应以软件方法及时将该位清“0”。
使用中断方式时，此位作为中断申请标志位，进入中定选择定时器还是计数器；*选择何种工作方式；*是否借用外中断控制定时器和计数器的启停；B TMOD的低4位是控制T0的字段（T0--P3.4 定时器/计数器0外部事件脉冲输入端）TMOD的高4位是控制T1的字段（T1--P3.5定时器/计数器1外部事件脉冲输入端）C 控制字的格式和含义a、 GATE(TMOD.7)分为两种情况：GATE=0，定时器的启停和INT1无关，只取决于TR0;GATE=1，定时器的启停不仅要由TR0来控制，而且要INT1引脚的控制，只有二者都为高电平时定时器才开始工作； b、 C/T(TMOD.6) 分为两种情况：C/T=0，用作定时器；C/T=1，用作计数器； d、 M1(TMOD.5),M0(TMOD.4)用M1,M0来控制定时器/计数器的4种工作方式:*方式0：M1=0,M0=0.13位定时/计数方式*方式1：M1=0,M0=1.16位定时/计数器*方式2，M1=1,M0=0.8位初值自动重新装入的8位定时/计数器*方式3，M1=1,M0=1.仅适用于T0，分为两个8位计数器，T1停止计数定时器/计数器控制寄存器TCONTCON是一个8位的特殊功能寄存器，对应的地址为88H，可为寻址。
C51单片机21个特殊功能寄存器
21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A ≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
有进、借位，CY＝1；无进、借位，CY＝0例：78H+97H（01111000+10010111）AC：辅助进、借位(高半字节与低半字节间的进、借位)。
C51单片机引脚功能与特殊功能寄存器详解
C51单片机引脚功能与特殊功能寄存器详解单片机是一种集成电路，通过内部的处理器、存储器和各种输入输出接口，实现了复杂的计算和控制功能。
C51单片机是一种广泛应用于微控制器领域的经典产品，具有丰富的引脚功能和特殊功能寄存器。
本文将详细解析C51单片机引脚功能与特殊功能寄存器的特点和用途。
引脚功能C51单片机具有多个引脚，每个引脚都可以设置为不同的功能，如输入、输出、复用等。
通过合理配置引脚功能，可以满足不同的应用需求。
下面我们将介绍C51单片机常用的引脚功能。
1. 输入功能输入引脚常用于接收外部信号，如传感器的输出、按键信号等。
C51单片机的输入引脚通常具有高阻抗特性，可以对外部信号进行高阻抗电平的读取。
在程序中，可以通过相应的寄存器配置引脚为输入功能。
2. 输出功能输出引脚用于向外部设备发送信号，如控制LED灯的亮灭。
C51单片机的输出引脚可以设置为高电平或低电平，以控制外部设备的状态。
在程序中，可以通过相应的寄存器配置引脚为输出功能，并设置输出电平。
3. 复用功能C51单片机的引脚还支持复用功能。
复用功能允许多个引脚共用一个功能，提高引脚的利用效率。
通过配置相应的寄存器，可以将引脚设置为不同的复用功能，如串口通信、定时器输入等。
特殊功能寄存器特殊功能寄存器是一种特殊的内部寄存器，用于配置和控制C51单片机的各种功能。
它们通常位于特定的地址，通过读写这些地址，可以对单片机进行各种操作。
下面我们将介绍几个常用的特殊功能寄存器。
1. P0寄存器P0寄存器是一个8位的寄存器，对应C51单片机的8个I/O引脚。
通过读写P0寄存器，可以对引脚进行输入输出控制。
例如，将P0寄存器设置为输出模式，然后通过写入相应的值，即可控制引脚的电平。
2. P1寄存器P1寄存器也是一个8位的寄存器，对应C51单片机的另外8个I/O引脚。
它具有与P0寄存器类似的功能，但是默认配置为输入模式。
通过设置P1寄存器的相应位，可以将引脚设置为输出模式。
