浅析汽车车身的焊接工艺设计

浅析汽车车身的焊接工艺设计

环球市场/理论探讨-64-浅析汽车车身的焊接工艺设计王 纯江西昌河汽车有限责任公司摘要:在进行汽车制造的过程中,车身的焊接往往直接影响整车精致性。

当前许多的汽车厂家在进行车身焊接的时候,所采用的焊接技术主要包括电阻焊、电弧焊和激光焊。

这些车身焊接技术都有着各自的优点和缺陷,因此在进行车身焊接的时候要对这些焊接技术加以灵活的应用,对于车身不同的部分应该采取不同的措施。

这样才能够使得各种焊接技术能够形成优势互补,进而更好地完成汽车车身焊接工作,有效地保证汽车的质量。

基于此,本文将着重分析探讨汽车车身的焊接工艺设计,以期能为以后的实际工作起到一定的借鉴作用。

关键词:汽车;车身焊接;工艺1、汽车车身的焊接工艺设计在焊接技术中现在主要的焊接方法有电阻焊、气体保护焊、激光焊。

电阻焊接就是通过电极加压、电流从焊接接头的接触面及其周围产生的电阻热来进行焊接。

这是一种广泛的焊接方法。

焊接电流、焊接压力、电极的端面外形、穿过电极的铁磁性物质及分流等都是电阻焊接技术的难题。

而气体保护焊接就是用气体作为电介质来保护焊接区的电弧焊,简单来说就是用气体来保护焊接技术的方法。

在所有气体中,二氧化碳是最高效的气体保护方式。

激光焊接顾名思义就是利用激光来聚焦系统,并且调焦到焊件接头处,进行能量的转换:将光能转换为热能,这就可以使金属熔化形成接头。

凸焊工艺。

1)凸焊的焊接时间主要由三种因素决定,即薄板厚度、凸点刚度及焊接电流。

在焊接施工时应将板件凸焊厚度控制在0.5mm~4mm 之间,并在同一接头处焊接多个熔核,以提高焊接质量。

如车身薄板厚度<0.5mm,则凸焊机的电极嵌块应为钨材料或铜-钨烧结材料,以便使平板一侧散热量得以减少,从而确保不同薄板间实现热平衡。

2)利用凸焊机将螺母及螺栓焊接好之后,应检查上一级车身零部件与车身整体是否匹配,同时利用定位销对螺母焊接位置进行定位,具体焊接方式见图1。

3)为了顺利进行凸焊,在焊接汽车车身时应确保螺母板底孔孔径与凸焊螺母大小相适应,就一般情况而言,底板孔径与螺母公称直径的差值应为1mm 左右。

车身焊接工艺[1]

车身焊接工艺[1]

车身焊接工艺[1]一、车身装焊工艺的特点汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。

由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式。

表1列举了车身制造中常用的焊接方法:表1车身制造中常用的焊接方法及典型应用实例焊接方法典型应用实例车身总成、车身侧围等分总成小型板类零件车身底板总成车门、发动机盖总成车身顶盖流水槽油箱总成螺母、小支架车身总成车身顶盖后两侧接缝厚料零部件单点悬挂式点焊点焊机固定式点焊焊机压床式多点电多点焊机焊阻C形多点焊接悬挂式缝焊焊缝焊机固定式缝焊机凸焊CO2气体保护焊电弧亚弧焊焊手工电弧焊气氧—乙炔焊车身总成补焊焊钎锡钎焊水箱焊特微弧等离子焊车身顶盖后角板种车身底板焊激光焊车身制造中应用最多的是电阻焊,一般占整个焊接工作量的60%以上,有的车身几乎全部采用电阻焊。

除此之外就是二氧化碳碳气体保护焊,它主要用于车身骨架和车身总成的焊接中。

由于车身零件大都是薄壁板件或薄壁杆件,其刚性很差,所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具,以保证各零件或合件在焊接处的贴合和相互位置,特别是门窗等孔洞的尺寸等。

这也是车身装焊工艺的特点之一。

为便于制造,车身设计时,通常将车身划分为若干个分总成,各分总成又划分为若干个合件,合件由若干个零件组成。

车身装焊的顺序则是上述过程的逆过程,即先将若干个零件装焊成合件,再将若干个合件和零件装焊成分总成,最后将分总成和合件、零件装焊成车身总成。

轿车白车身装焊大致的程序图为如图1所示:前底板分总成前内挡泥板总成前轮胎挡泥板总成前端分总成前围板总成散热器罩总成底板分总成中底板分总成后底板分总成门框总成后轮胎挡泥板总成后翼子板总成侧围分总成车身总成顶盖侧流水槽门锁加强板前风挡下盖板总成后围上盖板总成后围下盖板总成仪表板总成白车身顶盖总成发动机盖总成前翼子板总成行李箱盖总成车门总成图1轿车白车身装焊程序图二、电阻焊1.电阻焊及其特点将置于两电极之间的工件加压,并在焊接处通以电流,利用电流通过工件本身产的的热量来加热而形成局部熔化,断电冷却时,在压力继续作用下而形成牢固接头。

车身设计指南――焊接工艺部分

车身设计指南――焊接工艺部分

不等厚度和不同材料的点焊

当进行不等厚度或不同材料点焊时,
熔核将不对称于其交接面,而是向厚板或导
电、导热性差的一边偏移,偏移的结果将使
薄件或导电、导热性好的工件焊透率减小,
焊点强度降低。
❖ 调整熔核偏移的原则是:增加薄板或导电、 导热性好的工件的产热而减少其散热。
❖ 一般,被焊接的板料厚度的比值不应大于3。
汽车车身焊接方法分类
❖ 汽车车身焊接方法主要有熔化焊接(电弧焊、 电阻焊)和钎焊等。
❖ 长城汽车有限公司主要应用的焊接方法有电 阻焊(包括点焊、凸焊)、电弧焊(包括 CO2气体保护焊、螺柱焊)以及钎焊等。由 于汽车的白车身主要是冲压、轧制的薄板构 件,故点焊在其中被广泛采用。
汽车车身焊接方法分类
点焊电极结构
点焊电极由四部分组成:端部、主体、 尾部和冷却水孔。为了节约铜合金的消耗, 一般采用帽状电极。这样,电极磨损之后, 只需要更换其中一小部分。焊钳尺寸参考A11、 B11、S11焊钳图。
点焊的方法
点焊通常分为双面点焊和单面点焊两大类。
(a)
(b)
图a、图b 双面点焊
点焊的方法
图a是最常用的方式,工件的两侧均有电极压痕
图b是表示用大接触面积的导电板做下电极,这 样可以消除或减轻下面工件的压痕,常用于 装饰性的面板(外覆盖件)。
点焊的方法
(c)
(d)
图c、图d 单面点焊
图c 单面单点点焊,图d 单面双点点焊。在 我们公司采用的很少。不过,在大量生产中, 单面多点点焊获得广泛应用。
点焊的工艺参数选择及焊点的检验
❖ 通常是根据工件的材料和料厚,参考该种材料的焊接条 件表选取。
❖ 5、较大型的点焊结构,其焊点应尽可能布置的对称些,以 避免产生不规则变形和应力集中。

车身焊装工艺全面介绍

车身焊装工艺全面介绍
5 3×205 2(31×352)0 2(135)
电弧焊 电弧焊
追求不断创新
二、焊装车间工艺流程
侧围总成 地板总成
左右后侧面 车门总成
左右前侧面 车门总成
车身总拼
车身调整
品质检验
发动机 舱总成
顶盖
前围上部总成
后挡板门总成
发动机罩总成 及翼子板
涂装车间
追求不断创新
三、焊装车间的管理特征
面品控制

焊接强度
焊点直径和焊接强度都随焊接电流的增加而增大。但电流过大且压力较 小时,也会造成板间的飞溅;反之则可能将飞溅减至最小程度。 3)、通电时间
通电时间长,则热量生成多、焊点直径大、熔深也深。但通电时间过长 也未必有利,如果电流一定,则通电时间过于延长也不会使焊点增大,反 而还会出现电极压痕和热变形现象。
追求不断创新
三 焊装车间的管理特征
四 焊装车间质量特征 五 焊接工艺编制说明
追求不断创新
一、焊接基础知识
(一).焊接的定义
两种或两种以上同种或异种材料通过原子或分 子之间的结合和扩散连接成一体的工艺过程。 促使原子或分子之间产生结合和扩散的方法是加 热或加压,或同时加热又加压。
追求不断创新
一、焊接基础知识
(二).焊接的分类
控制指的是,在进行电阻点焊的过程中,应用相应的技术进行在线监 测,保证不合格焊点被及时发现。
检验指的是,对已经完成的焊点进行破坏性和非破坏性检查,达到 排除不合格焊点的目的。破坏性检查是对整个车身的焊点进行逐一检 查,比较全面,可以发现所有不合格的焊点。但是,检查后的车身只 能报废,且抽样频率较低,不利于问题的及时发现。非破坏性检查是 对车身焊点进行的日常检查,传统的方法是目视检查和凿检,一般选 取部分典型焊点,且有一定的局限性。

车身焊接工艺

车身焊接工艺
3)焊接质量高 焊接过程中,CO2气体经过滤除杂质和严格的干燥脱水,是一 种低氢的焊接方法。
CO2气体保护焊,在汽车制造业中,主要用于车身骨架焊接, 如图3-30所示。
图3-30
二、焊接规范的选择
焊接工艺参数主要包括:焊丝直径、焊接电流Iw、电弧电压、 焊接速度v 和焊丝伸出长度等。
合理选择焊接工艺参数有利于:稳定焊接、焊接质量↑和生产率 ↑等。
3-4 点焊设备
不论什么类型的点焊机,都由电源(供电系统)和电器控制、 加压机构和焊具等辅件(包括冷却系统等)组成。
书中列举了固定式点焊机、悬挂式点焊机和多点焊机。
图3-23
表3-5
图3-24
图3-25
图3-26
图3-27
图3-28
2-5 CO2保护焊
一、概述
人们采用非常低廉的CO2气体(用前需经过干燥和过滤杂质) 来保护那些要求稍低的焊接过程,主要用于低碳钢的焊接。 气体在高温电弧作用下发生分解: CO2 ← →CO↑+ [O]
3)固定点焊工艺的选择 通用类固定点焊机,用不同的机臂和焊接辅具来进行各种大小 件焊接。
如图3-21所示。
4)悬点焊工艺的选择 图3-22所示,利用不同形式的焊钳,对大的合件或总成随行焊 接,尽量选用双面点焊工艺。
5)表面质量要求高的点焊工艺
图3-21
补2-21-1
补2-21-2
图3-22
3、电弧电压
电弧电压与焊接电弧长度有关。
车身骨架都为薄板件─→常采用低电弧电压的方式焊接。 一般选用电弧电压为20V左右。
4、焊接速度
半自动化焊接时,常选择15-40 m/h 。
三、CO2气体保护焊在车身焊接 中的应用示例
客车车身骨架、顶盖等,大多采用异型钢材或板料冲压的零件 组成。 常见的接头形式有: 图 3-31 十字接头(在各接缝处都需焊接─→大多数为角焊) , 常用于客车的前、后或侧围等。

汽车车身焊接工艺

汽车车身焊接工艺

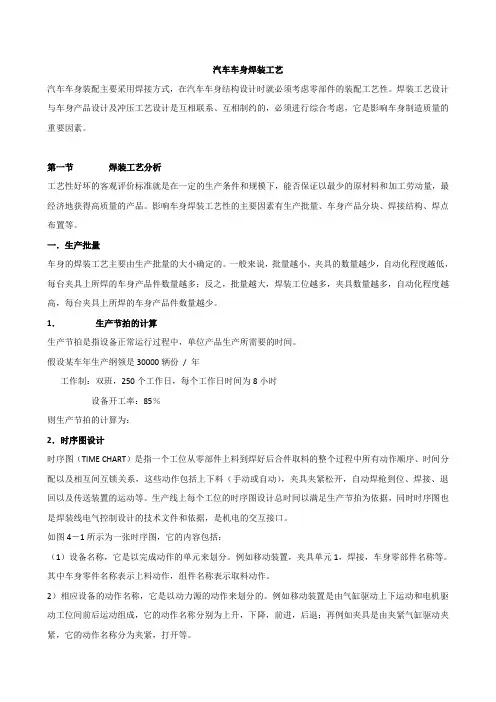

汽车车身焊装工艺汽车车身装配主要采用焊接方式,在汽车车身结构设计时就必须考虑零部件的装配工艺性。

焊装工艺设计与车身产品设计及冲压工艺设计是互相联系、互相制约的,必须进行综合考虑,它是影响车身制造质量的重要因素。

第一节焊装工艺分析工艺性好坏的客观评价标准就是在一定的生产条件和规模下,能否保证以最少的原材料和加工劳动量,最经济地获得高质量的产品。

影响车身焊装工艺性的主要因素有生产批量、车身产品分块、焊接结构、焊点布置等。

一.生产批量车身的焊装工艺主要由生产批量的大小确定的。

一般来说,批量越小,夹具的数量越少,自动化程度越低,每台夹具上所焊的车身产品件数量越多;反之,批量越大,焊装工位越多,夹具数量越多,自动化程度越高,每台夹具上所焊的车身产品件数量越少。

1.生产节拍的计算生产节拍是指设备正常运行过程中,单位产品生产所需要的时间。

假设某车年生产纲领是30000辆份/ 年工作制:双班,250个工作日,每个工作日时间为8小时设备开工率:85%则生产节拍的计算为:2.时序图设计时序图(TIME CHART)是指一个工位从零部件上料到焊好后合件取料的整个过程中所有动作顺序、时间分配以及相互间互锁关系,这些动作包括上下料(手动或自动),夹具夹紧松开,自动焊枪到位、焊接、退回以及传送装置的运动等。

生产线上每个工位的时序图设计总时间以满足生产节拍为依据,同时时序图也是焊装线电气控制设计的技术文件和依据,是机电的交互接口。

如图4-1所示为一张时序图,它的内容包括:(1)设备名称,它是以完成动作的单元来划分。

例如移动装置,夹具单元1,焊接,车身零部件名称等。

其中车身零件名称表示上料动作,组件名称表示取料动作。

2)相应设备的动作名称,它是以动力源的动作来划分的。

例如移动装置是由气缸驱动上下运动和电机驱动工位间前后运动组成,它的动作名称分别为上升,下降,前进,后退;再例如夹具是由夹紧气缸驱动夹紧,它的动作名称分为夹紧,打开等。

车身焊接工艺标准及参数设置

车身焊接工艺标准及参数设置
2) 调整熔核偏析的原则是:增加薄板或导电、导热性好的工件的产热而减少其散
热。常用的方法有:
• (1)采用强条件 使工件间接触电阻产热的影响增大,电极散热的影响降低。
2、 焊点压陷深度h1≤0.15δ,个别允许h1=0.5δ,但不允许超过焊点总数的10%。 3、评价焊点质量的两个指标是熔核直径和焊透率,焊点直径d=2δ+3~5(mm),
δ为焊件板厚,焊透率为(20~80)%,对于不同厚度板件点焊时,较薄件的 焊透率取(10~20)% 。对低碳钢薄板件来说焊透率为(20~40)%最好。 焊透率:焊透率用A表示:
3、做剥离试验和剔除剔除半破坏性抽检的要点:
• 1)、操作者用试片做剥离试验,监测焊接工艺规范的正确性,焊接质量合格后 方能进入正常生产。符合下列要求为合格,否则为不合格。
• a)当δ≤2mm时,应将焊点拉出,即在一片上形成孔洞,其直径应大于0.5*焊 点熔核直径;
• b)当δ>2mm时,破坏后的焊点,焊着面积大于电极接触面积的60% 。 • 2)、 操作者用扁铲对工件做剔除半破坏性抽检,当试验对象的一侧被剔开
单板上熔核核心高度a A=___________________
单板厚度δ-压坑深度c
4、点焊熔核直径的合格判Leabharlann 基准• 项目参数值
• 板 厚 0.8 0.9 1.0 1.2 1.4` 1.5 1.6 1.8 2.0 2.3 2.5 2.8 3.0
• 最小值 3.8 4.0 4.3 4.7 5.0 5.2 5.6 5.7 6.0 6.4 6.7 7.0 7.4
补焊车身分总成
氩弧焊
补焊车身总成
3
钎焊
氧-乙炔焊
改制、补焊车身及分总成
其中电阻点焊因为对低碳钢薄板适焊性强,在汽车车身制造 过程中被广泛应用;

车身焊装工艺

车身焊装工艺
• ②电极压力 由于低碳钢焊件点焊后,产生裂纹和缩孔 的倾向很小,所以电极压力可以在较大范围内调节,如 果采用较大电极压力的硬规范进行点焊,则更能提高点 焊的质量。另一方面采用硬规范时,焊接区的塑性变形 抗力大,也须采用较大的电极压力。
焊接规范的选择原则
• ③焊接过程中不应产生飞溅 外 观要求高的产品,如轿车车身 外板,不允许有飞溅,因此, 焊接电流与电极压力应在保证 所要求的熔核尺寸的条件下, 在无飞溅区进行选取。
缝焊
• 缝焊属连续点焊 ,是以旋转的滚 盘状电极代替点 焊的柱状电极。 缝焊按滚盘转动 与馈电方式可分 为连续缝焊、断 续缝焊和布进式 缝焊等。
缝焊主要用于要求气密性的制件,例如汽车油箱等。
对焊
把焊件整个接触面接在一起,接头均为对接接头。
电阻对焊是用夹具产生夹紧力,并使端面相互挤紧,然 后通电加热,当焊件端面加热至塑性状态时,断电并加 大压力进行顶锻,直至两焊件冷却结晶而形成牢固的对 接接头。
• ④产品结构与质量 大型薄壁结 构焊接时,为了减少结构焊后 翘曲变形,应采用硬规范焊接 。对于刚性较大、装配不良的 结构,则应采用软规范,以保 证接合面熔化以前有良好的接 触面,避免产生飞溅。
焊接规范的选择原则
• ⑤电极工作表面形状和尺寸 点焊低碳钢时,一般采用平面电 极,电极的工作表面直径可根据焊件厚度按表选定。如果采 用球面电极,则球面半径为40~100mm。焊接过程中,当电 极的工作表面直径因磨损而超过规定值15%~20%时,应修 理或更换。
点焊规范参数及对焊接质量的影响
如电流密度和电极压力维持一定范围内,焊点直 径d变化不大 焊点直径d与电极工作表面直径 ddj的关系
d (0.9 1.4)ddj
点焊规范
• 不同的Iw和tw可配成以加热速度快慢为主要特点的两种

汽车车身焊接工艺流程

汽车车身焊接工艺流程

汽车车身焊接工艺流程汽车车身焊接工艺流程一、概述汽车车身焊接技术是汽车制造过程中的重要环节之一,通过对不同部件进行焊接,使其形成固定的结构。

汽车车身焊接工艺流程是一个复杂的过程,需要严格按照规定的操作流程进行操作才能保证焊接质量。

二、焊接工艺准备1. 焊接设备准备:包括焊接机、焊枪等焊接设备的检修和调试,确保设备正常运行。

2. 焊接材料准备:包括焊丝、焊剂等焊接材料的准备,确保质量合格且足够使用。

3. 焊接工艺参数设定:根据焊接材料和焊接部件的要求,确定合适的焊接电流、电压等参数,确保焊接质量。

三、焊接工艺流程1. 焊接件准备:将需要焊接的部件进行检查和清理,确保表面光洁,无杂质和污垢。

2. 焊丝准备:根据焊接部件的要求,选择合适的焊丝,并将其装入焊枪。

3. 焊接位置确认:根据焊接部件的要求,确定焊接位置和焊缝。

4. 焊接点固定:将需要焊接的部件按照要求进行固定,以保证焊接过程中的稳定性。

5. 焊接准备:将焊接枪与焊接部件对准焊接位置,确保枪头与焊接部件之间的距离合适。

6. 焊接开始:按下焊接机的开关,开始进行焊接。

焊机会将焊丝和电流进行控制,将焊丝瞬间加热至熔化状态,使其与焊接部件熔合。

7. 焊缝焊接:焊接时,焊枪要保持稳定的移动速度,并且焊丝要均匀地喷射出来,以保证焊缝的质量。

8. 焊接结束:当焊接完成时,松开焊接机的开关,停止焊接。

然后将焊接枪从焊接部件上松开,进行下一步操作。

四、焊接质量控制1. 规范操作:严格按照焊接工艺流程进行操作,确保每一步都符合要求。

2. 焊接质量检查:对焊接部件进行检查,确保焊接质量符合要求。

包括焊缝的质量、焊接部件的强度等。

3. 焊接缺陷处理:对于焊接部件中可能存在的缺陷,及时进行修复和处理。

五、安全注意事项1. 焊接过程中,操作人员必须佩戴防护眼镜、手套等防护用品,确保自身安全。

2. 焊接过程中,禁止在焊接区域内有易燃物品,以防发生火灾。

3. 焊接过程中,操作人员应时刻保持专注,避免发生意外。

汽车车身焊装工艺

汽车车身焊装工艺
点焊规范参数及对焊接质量影响1焊透率a和焊点直径d随变化max开始飞溅时焊接电流为限用最大电d较大时电极与件接触面散热电流密度使加热速度d和a的增长速度也逐渐10章车身焊装工艺29103点10章车身焊装工艺30103点接触电阻电流密度发热板件与电极接触改善散热总热量熔核尺寸10章车身焊装工艺314焊核直径d与电极工作表面直径dj关系dj10章车身焊装工艺323
8
(3)凸焊
利用使电流集中的凸点来作为焊接部位的。 在接头处形成一个或多个熔核。
上电极 螺母
工件
定位销
绝缘套
电极
10章车身焊装工艺
9
气体保护焊接机KRII200
10章车身焊装工艺
10
10章车身焊装工艺
11
缝焊机
10章车身焊装工艺
12
(4)对焊 电阻对焊是用夹具桨两焊件夹紧,并使之 端面相互挤紧,然后通电加热。
10章车身焊装工艺
10.3点 焊
41
(2)零件装配
装配缺陷是间隙过大和位置错移。均造成制件 焊后变形或应力过大。
间隙↑→电极压力将消耗于压紧间隙,焊接压力↓ 飞溅倾向↑→焊核尺寸和接头强度波动↑焊接变形↑
一般装配间隙<(0.5-0.8)mm,焊接尺寸较小而刚度 较大的冲压件时,应减小到(0.1-0.2)mm.
规范3
焊接电 流变压 器级数 (千安/ 级数) 焊接 时间( 秒/周 波) 电 极 压 力 /N
规范4
焊接 电流 变压 器级 数 (千 安/ 级数 ) 9.5 /5 10. 5/6 11. 5/7 13. 5/8 ----焊接 时间 (秒/ 周波 )
0.8 1.0 1.2 1.5 1.8 2.0
180 0 225 0 300 0 380 0 -----

项目七 汽车车身焊装基础知识

项目七 汽车车身焊装基础知识
1)悬挂点焊机:各主线、分装线的主要焊接设备, 2)固定点焊机,凸焊机;主要用于螺母、小件焊接。 3)螺柱焊机:主要分布在总成件上,焊接各种螺钉、焊 接螺柱。 4)CO2气体保护焊:主要用于各总成件及车身补焊。 5)MIG焊机:主要用于调整线侧围外板的补焊
4.白车身总成调整线
每一个车身都要经过一系列精心 的调试,保证各项工艺间隙的精 确度,任何一个不平整的小瑕疵 在车身经过检测光廊时都无所遁 形。
4.车身焊接工艺性 1)易实现焊接 通过选择合适的焊钳,对焊接位置进行 模拟,保证实现焊接。在进行焊钳选择时,尽量选择常 见型号的焊钳,减少焊钳种类和备品备件种类,便于焊 钳通用和车间管理。合理选择点焊钳型号可以实现焊接 设备和作业人员数量合理、作业方便、减低劳动强度等 效果。 2)保证焊接质量 匹配过程中,焊接区域尽量保持平面, 减少曲面焊接,减少焊点扭曲。
5. 焊装夹具
焊装夹具用于焊接工件的定位夹紧,保证所属焊装零件之 间的相对位置和焊接件的尺寸精度,减少焊装过程中焊接 件的变形,提高焊装生产率,是保证车身焊装精度的最重 要的因素。
焊装夹具的主要作用有以下几个方面:
①准确、可靠的定位和夹紧,可以减轻甚至取消下料和划线工作。 减小制品的尺寸偏差,提高了零件的精度和可换性。
学习内容
车身焊装 工艺流程
车身 焊装设备
焊接的 概念
任务一:了解汽车车身焊装过程
1.轿车白车身的总成
车身前端总成工艺流程图
车身地板总成工艺流程图
车身后端总成工艺流程图
右侧围总成工艺流程图
白车身焊装工艺流程图
白车身装配工艺流程
2.车身焊装工艺
从车身制件到车身焊接总成的每一个过程,既相互 独立,又承前启后,因此组件的焊接精度决定着部件分总 成的焊接精度,最后影响和决定着车身总成的焊接精度与 质量。

(完整版)白车身焊装工艺

(完整版)白车身焊装工艺

缺点:
成型不够美观,飞溅较大,抗 风能力差,设备较复杂。
CO2气体保护焊在车身生产中常用于补焊、梁式结构等部位的焊接,但焊接时电弧温度 高,容易出现焊接缺陷,如烧穿、咬边、热影响区淬硬等。设计时应充分考虑焊接结构, 否则会适得其反,导致使用过程成中出现质量事故。
白车身CO2气体保护焊适用于0.5-4.0mm的低碳钢及低合金钢板不进行预 加热的对接接头、平行搭接接头或角接接头。 厚板焊缝:焊角尺寸、坡口尺寸、余高等工艺参数—具体计算 薄板焊缝:根据实际试验 焊缝金属的力学性能(H08Mn2SiA):屈服强度、破坏强度、延伸率、冲击 功、冷弯、抗拉强度(断于母材,焊缝化学成分与母材有关)
δmin=d/4 但不小于1mm 4.气体(CO2)保护拉弧螺柱焊
3. 螺柱焊
螺柱焊是电弧焊的一种,属 于短周期拉弧焊。适用于承 载强度要求不高的连接装配, 如车身底部的隔音隔热垫等。 螺柱焊工艺最初在轿车车身 生产中应用较多,随着卡车 车身配置的不断升级,螺柱 焊工艺在卡车车身生产中的 应用也越来越广泛。
焊接螺柱规格:
Ø(M)4~12mm
特点:操作简单,生产效率 高,易实现机器人自动化生 产。
焊核直径与电极直径直接相关,点焊工艺参数包括:I,T、F、et. 焊接质量还与电极修磨、冷却水、装配状态等因素有关。
2. 凸焊
凸焊与点焊同属于电阻压力焊,设备可通用。 凸焊焊接工艺参数可变动范围比点焊窄。
2005换代卡车生产中的凸焊螺母焊接,采用了螺母 输送机,大大提高了生产效率。
当前常用的焊接螺母为Q364—88,Q365—88 系列,焊接强度要求如下:
1.2
0.6
2.9
3.3
1.9
0.8
3.1 10

汽车车身焊接工艺设计教案

汽车车身焊接工艺设计教案

汽车车身焊接工艺设计教案教案:汽车车身焊接工艺设计教学内容:本节课的教学内容选自《汽车车身制造工艺》教材,主要讲解汽车车身焊接工艺的基本原理、方法和应用。

具体内容包括:焊接工艺的基本概念、焊接方法的选择、焊接参数的设置、焊接过程中的质量控制等。

教学目标:1. 让学生了解汽车车身焊接工艺的基本原理和方法,掌握焊接参数的设置和质量控制要点。

2. 培养学生动手实践能力和团队合作精神,提高学生的创新意识和解决问题的能力。

3. 增强学生对汽车制造行业的认识,激发学生对汽车制造技术的兴趣。

教学难点与重点:难点:焊接参数的设置和质量控制。

重点:焊接方法的选择和焊接过程中的质量控制。

教具与学具准备:教具:电脑、投影仪、汽车车身焊接工艺PPT。

学具:笔记本、笔。

教学过程:1. 实践情景引入:介绍汽车制造行业的发展和汽车车身焊接工艺的重要性。

2. 理论知识讲解:讲解焊接工艺的基本概念、焊接方法的选择、焊接参数的设置和质量控制。

3. 例题讲解:分析实际案例,讲解焊接参数的设置和质量控制的具体操作。

4. 随堂练习:学生分组讨论,分析给定案例中的焊接参数设置和质量控制问题,并提出解决方案。

5. 学生动手实践:分组进行汽车车身焊接实践,教师巡回指导。

6. 成果展示:各组展示实践成果,分享焊接过程中的经验和问题。

7. 板书设计:焊接工艺基本概念焊接:将金属材料通过加热或加热与压力,使其局部熔化,熔融金属凝固后形成连接的过程。

焊接工艺:指在焊接过程中采用的具体方法和技术。

焊接方法的选择气体保护焊:适用于薄板焊接,具有优良的焊接质量和外观。

电阻焊:适用于中厚板焊接,具有较高的生产效率。

焊接参数的设置焊接电流:根据焊件材质、厚度和工作环境选择合适的焊接电流。

焊接电压:根据焊接电流和焊件厚度选择合适的焊接电压。

焊接速度:根据焊件材质和厚度选择合适的焊接速度。

焊接过程中的质量控制控制焊接温度:避免过热和欠热现象,保证焊接质量。

控制焊接变形:采取适当的措施,减小焊接变形对车身精度的影响。

汽车车身焊接工艺

汽车车身焊接工艺

汽车车身焊接工艺一、汽车车身焊接工艺的原理汽车车身焊接是通过将金属件加热至熔化,然后在熔融状态下进行连接的一种加工方法,其原理是利用焊接电弧产生的高温和热能,将金属件的表面熔化,形成连接。

汽车车身焊接通常使用的焊接方式主要包括点焊、焊缝焊接和激光焊接。

1.点焊点焊是一种常用的汽车车身焊接方式,其原理是利用电流通过焊枪的两个电极,使其在被焊接的金属接触点产生高温,将金属件焊接在一起。

点焊适用于汽车车身内部焊接,它能够在短时间内形成坚固的连接,焊接效果好,但是只适合连接厚度小于3mm的金属件。

2.焊缝焊接焊缝焊接是通过焊枪喷出的熔融金属填满被焊接的金属件之间的间隙,形成连续的焊缝,实现金属件的连接。

焊缝焊接适用于汽车车身外部焊接,能够焊接厚度较大的金属件,连接牢固,牢固和密实。

3.激光焊接激光焊接是一种高科技的汽车车身焊接方式,利用激光束进行焊接,其原理是通过激光束的高能量和高密度实现金属件的熔化和连接。

激光焊接速度快,精度高,连接坚固,适用于汽车车身的复杂形状焊接。

二、汽车车身焊接工艺的技术特点汽车车身焊接工艺具有以下几个技术特点:1.高效性汽车车身焊接工艺能够实现高效的生产,焊接速度快,能够大幅度降低生产成本和提高产能,同时能够保证焊接质量。

2.自动化汽车车身焊接工艺在生产线上实现了自动化,通过工业机器人和自动焊接设备实现了汽车车身的高效焊接,大大提高了焊接质量和生产效率。

3.多样性汽车车身焊接工艺能够适应不同形状、材质和厚度的金属件的焊接,能够实现汽车车身的多样性生产要求。

4.环保性汽车车身焊接工艺在焊接过程中减少了焊接烟尘和废气的排放,提高了环境保护意识,符合现代产业发展的环保要求。

5.质量稳定汽车车身焊接工艺通过严格的工艺控制和质量检测,能够保证焊接质量的稳定和一致性,提高了汽车车身的安全性和可靠性。

三、汽车车身焊接工艺的发展趋势随着汽车制造的不断发展和技术的进步,汽车车身焊接工艺也在不断发展和完善,其发展趋势主要表现在以下几个方面:1.智能化汽车车身焊接工艺将会向智能化方向发展,通过网络化控制和自动化设备实现生产线的智能化运行,实现生产和质量的高效管理。

【车身焊接】汽车焊接车间工艺流程

【车身焊接】汽车焊接车间工艺流程

【车身焊接】汽车焊接车间工艺流程(接上期) 第四节钎焊一、钎焊原理及种类钎焊是指使用熔点比母材低的钎料,在高于钎料熔点,低于母材熔点的温度下,利用液态钎料在母材表面湿润、铺展和母材间隙中填缝,与母材相互溶解与扩散,从而实现工件之间相互连接的方法。

车身上钎焊常用于立柱与前围板结合处、后围板与后翼子板结合处(图60)、车顶与车身侧围的结合处、挡泥板等部位。

根据钎料熔点不同,钎焊可分为软钎焊和硬钎焊。

1 软钎焊:钎料熔点低于450%的称为软钎焊。

软钎焊的钎料有铅基、铅锡基等合金,主要用于焊接受力不大及工作温度较低的工件,如各种导线的连接、电器元件等,焊接强度通常低于70MPa。

软钎焊在车辆上的使用比较常见,如传统的焊接水箱、线束的锡焊。

车身钢板修复时的软钎焊,使用范围主要为指针对凹陷与焊口部位的补锡工艺。

2 硬钎焊:钎料熔点高于450%的称为硬钎焊。

硬钎焊的钎料有银基、铜基、铝基等合金,主要用于焊接受力较大、工作温度较高的工件,焊接强度通常高于200MPa。

车身修复时硬钎焊一般特指使用氧乙炔焊作为加热源的铜焊。

二、钎焊与其它焊接种类的区别与熔焊相比,钎焊时只熔化钎料,母材并不熔化,熔焊时母材与焊料完全熔化;与压焊相比,焊接部位不需要施加压力。

与其它常用焊接方式焊接时母材的状态相比,二氧化碳保护焊焊接部位母材的状态是完全融化;电阻点焊的焊接部位母材是半熔融状态;硬钎焊焊接部位的母材为表皮熔化,软钎焊焊接部位的母材则为表皮活化。

三、钎焊特性1 熔化后流动性、气密性好,能够顺利进入到狭窄的间隙中,可以作为金属密封容器的修补用途。

由于流动性好,熔化后使用潮湿的抹布轻轻一擦,即可将钎料去除,所以铜焊可作为板件临时性定位焊接。

2 由于只熔化钎料,母材没有焊透,只是在母材的表面相结合,焊接接头所能承受的动载荷强度较低,所以钎焊只适合对原有钎焊的部位进行焊接,其它部位不应该使用钎焊进行焊接。

3 焊接过程在相对较低的温度下完成,工件产生的变形和应力较小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

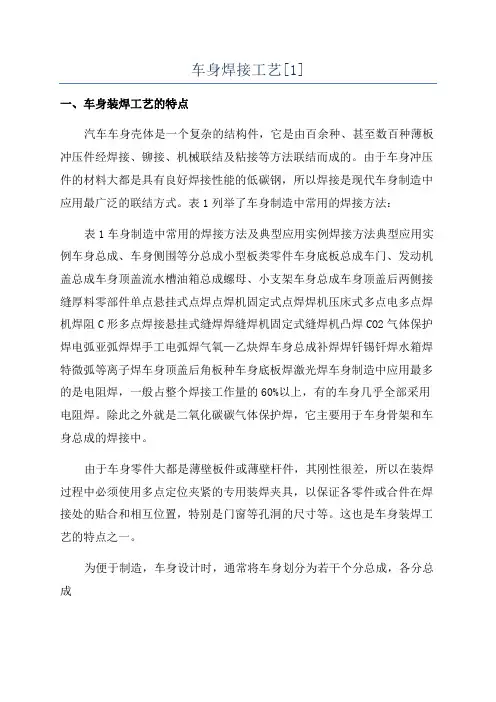

车身焊接工艺一、车身装焊工艺的特点汽车车身壳体是一个复杂的结构件,它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。

由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式。

表1列举了车身制造中常用的焊接方法:几乎全部采用电阻焊。

除此之外就是二氧化碳碳气体保护焊,它主要用于车身骨架和车身总成的焊接中。

由于车身零件大都是薄壁板件或薄壁杆件,其刚性很差,所以在装焊过程中必须使用多点定位夹紧的专用装焊夹具,以保证各零件或合件在焊接处的贴合和相互位置,特别是门窗等孔洞的尺寸等。

这也是车身装焊工艺的特点之一。

为便于制造,车身设计时,通常将车身划分为若干个分总成,各分总成.又划分为若干个合件,合件由若干个零件组成。

车身装焊的顺序则是上述过程的逆过程,即先将最后将分总若干个零件装焊成合件,再将若干个合件和零件装焊成分总成,1成和合件、零件装焊成车身总成。

轿车白车身装焊大致的程序图为如图所示:前底板分总成前内挡泥板总成前轮胎挡泥板总成前端分总成前围板总成散热器罩总成底板分总成中底板分总成后底板分总成门框总成后轮胎挡泥板总成后翼子板总成侧围分总成车身总成顶盖侧流水槽门锁加强板前风挡下盖板总成后围上盖板总成后围下盖板总成仪表板总成白车身顶盖总成发动机盖总成前翼子板总成行李箱盖总成车门总成图1 轿车白车身装焊程序图二、电阻焊1.电阻焊及其特点将置于两电极之间的工件加压,并在焊接处通以电流,利用电流通过工件本身产的的热量来加热而形成局部熔化,断电冷却时,在压力继续作用下而形成牢固接头。

这种工艺过程称为电阻焊。

电阻焊的种类很多,按接头形式可分为搭接电阻焊和对接电阻焊两种。

结合工艺方法,搭接电阻焊又可分为点焊、缝焊和凸焊三种,对接电阻焊一般有电阻对焊和闪光对焊两种。

特点:(1)利用电流通过工件焊接处的电阻而产生的热量对工件加热。

即热量不是来源于工件之外,而是内部热源。

(2)整个焊接过程都是在压力作用校完成的,即必须施加压力。

(3)在焊接处不需加任何填充材料,也不需任何保护剂。

形成电阻焊接头的基本条件只有电极压力和焊接电流。

.点焊2.点焊是利用在焊件间形成的一个个焊点来联接焊件的。

两焊件被压紧于两柱形电极之间并通以强大的电流,利用电阻热将工件焊接区加热到形成应有尺寸的熔化核心为止。

然后切断电流,熔核在压力作用下冷却结晶形成焊点。

点焊在车身制造中应用最广。

点焊的形式很多,但按供电方向来分只有单面点焊和双面点焊两种。

在这两种点焊中按同时完成的焊点数又可分为单点、双点和多点焊。

点焊是车身制造中应用最广的焊接方法,一辆轿车的车身上有3500~5000个焊点,可以说,汽车车身是一个典型的点焊结构件。

(1)点焊的机械性质A.与铆接和螺栓紧固相比,点焊无松动且刚性高,但滑动系数小,在设计时必须注意可能会出现的应力集中。

B.点焊没有像铆接和螺栓紧固那样的铆钉头和螺帽,所以剥离方向的抗拉强度不如铆接和螺栓紧固,但剪切强度可以选取较大的焊点直径的以保证,因为可以说点焊优于铆接和螺栓紧固。

C.点焊的疲劳强度,对于单纯的剪切载荷而言语铆接等差别不大,但在板有变形时及承受剥离方向重复的载荷时,其疲劳强度软弱。

D.由于点焊焊点部分的金属组织不均匀,所以机械强度也不相同,一般周边强度大,中心部强度小。

(2)点焊工艺要求A.焊点质量的一般要求点焊结构靠单个或若干个合格的焊点实现接头的连接,接头质量的好坏完全取决于焊点质量及点距。

焊点质量除了取决于焊点尺寸外,还与焊点表面与内部质量有关。

焊点外观上要求表面压坑浅、平滑呈均匀过渡,无明显凸肩或局部挤压的表面鼓起;外表面没有环状或颈项裂纹,也无熔化、烧伤或粘附的铜合金。

从内部看,焊点形状应规则、均匀,无超标的裂纹和缩孔等内部缺陷及热影响区金属的组织与力学性能有无发生明显的变化等。

不同厚度板和多层板的焊接,点焊和板厚的关系两层点焊时:图2所示。

图2所示。

3三层焊点时:图3图点焊的使用范围(由板厚方面来看):但使总成装配加工变得容点焊用于薄板重叠搭接,虽然损失了重叠部分的材料,易。

如果板厚较大的话,重叠部分的材料也随之增大,如果用对接接缝,熔焊焊接也不困难。

与之相反,随着点焊板厚的增加,由于焊机电气设备等机械电气容量成倍增大,点焊变得十分不利。

之间,3.2mm以下,板厚在1.6~根据上述理由,一般点焊的板厚为1.6mm多数结构不采用点以上,很难判定是采用熔焊还是采用点焊,但在板厚为3.2mm 焊。

为低碳钢板点焊的最小间距,最2汽车车身覆盖件大都是低碳钢的薄板。

表小搭接及强度,可供选取焊接规范时参考。

表2A级 B级 C级最小最小板厚焊点直间距搭接强度焊点直强度焊点直强度 (mm) 径 (mm) (mm) (kgf) 径(mm) (kgf) 径(mm) (kgf)(mm)245以160以135以0.6 10 11 4.5 3.5 3.0上上上0.8 12 11 5.0 355 4.0 255 3.0 1851.0 18 12 5.5 470 4.5 370 3.0 2401.2 20 14 6.0 605 5.0 490 3.5 3301.4 23 15 6.5 785 5.5 600 3.5 3701.6 27 16 7.0 925 6.0 730 4.0 4701.8 31 17 7.0 1000 6.0 815 4.0 5252.0 35 18 7.5 11160 6.5 990 4.5 6602.4 40 20 8.0 1465 6.5 1150 4.5 7652.8 45 21 8.5 1790 7.0 1420 5.0 9803.2 50 22 9.0 2045 7.0 1625 5.0 1120232kgf/mm~本表所示的被焊件材料的抗拉强度为30a.注:b.强度为剪切强度c.强度是按《焊接手册》的数值,并按焊点直径成比例计算出来的,不是实验数据。

d.最小焊点间距表示了实质上能忽略相邻点点焊分流效应的极限值。

所示尺寸表示的长度。

4最小搭接是如图e.f.不等厚板焊接时,按薄板考虑。

4图 B5.点焊所需的最小空间:图所示。

图5(3)点焊设备焊件的点焊是在点焊机上完成的。

点焊机的种类很多,按用途可分为通用的和专用的两大类。

专用的点焊机主要是多点点焊机。

通用式点焊机按安装方法又可分为固定式、移动式或悬挂式点焊机;按电源性质分为Ⅰ频、脉冲及变频点焊机;按加压机构的传动装置分为脚踏式、电动凸轮式、气压传动式及液压传动式点焊机等。

但不论哪一类点焊机,一般均由供电系统、控制系统、加压机构和冷却系统等几部分组成。

固定式点焊机在车身焊接中主要用来点焊合件、分总成和一些较小的总成。

焊机不动,每焊完一个焊点后,焊件移动一个点距,以进行下一个焊点的焊接。

移动式点焊机可以用在不便用固定式点焊机焊接的外形尺寸大的车身零部件。

悬挂式点焊机是将焊接变压器和焊接工具悬挂在空中,移动方便灵活,适合于装焊大型薄板件。

按变压器与焊具连接方式,分为有缆式和无缆式两种。

有缆悬挂式点焊机的焊钳与变压器之间用一种特殊的电缆连接,其优点是移动方便,适合于大总成的点焊,劳动强度低。

缺点是二次回路长,功率损耗大。

无缆悬挂式点焊机,它的焊接工具部分与变压器直接连接,其优点是由于没有二次回路中电缆损耗,功率利用充分,在焊接同样厚度的材料时,变压器的功率和体积均可减小。

缺点是移动起来不方便。

3.缝焊缝焊类似于连续点焊,是以旋转的滚盘状电极代替点焊的柱状电极。

所以缝焊的焊缝实质上是由许多彼此互相重叠的焊点组成。

缝焊按滚盘转动与馈电方式可分为连续缝焊,断续缝焊和步进式缝焊等。

缝焊主要用于要求气密性的焊缝.缝焊也是电阻焊,焊接原理跟点焊一样,只不过是缝焊用滚盘代替了点焊的电极,焊件置于两滚盘之间,靠滚盘转动带动焊件向前移动。

同时通以焊接电流,形成类似连续点焊的焊缝。

缝焊按滚盘转动与馈电方式分为:连续缝焊、断续缝焊和步进式缝焊。

按供电方向或一次成缝条数也可分为单面缝焊、双面缝焊、单缝缝焊和双缝缝焊等。

断续缝焊时,滚盘连续转动,焊件在两滚盘间连续移动,而焊接电流断续接通。

由于焊接电流间断地接通,滚盘和焊件有冷却的机会,滚盘损耗小,焊缝也不易过热,因此应用最广泛。

由于缝焊的分流较大,故焊接电流一般比点焊增加(20~60)%,具体数值视材料厚度和点距而定。

要求气密性的缝焊接头,各焊点之间必须有一定的重叠,通常焊点间距应比焊点直径小(30~50)%,焊点间距可按下列经验公式选取。

对于低碳钢 C=(2.8~3.2)t对于铝合金 C=(2.0~2.4)t式中 C——缝焊焊点间距(mm); t——两焊件中较薄焊件的厚度(mm)。

对于非气密性接头,焊点间距可在很宽的范围内变化,甚至可以使各相邻焊点相互分离,成为缝点焊。

缝焊工艺参数主要是根据被焊金属的性能、厚度、质量要求和设备条件来选择,通常可参考已有的推荐数据初步确定(表3),再通过工艺试验加以修正。

表3 低碳钢的缝焊规范4.凸焊凸焊是点焊的一种变型,它是利用零件原有的能使电流集中的型面、倒角或预控制的凸点来作为焊接部位的。

凸焊时,一次可在接头处形成一个或多个熔核。

在汽车车身制造中,凸焊主要用于将较小的零件(如螺母、垫圈等)焊到较大的零件上。

凸焊与点焊相比,其不同点是在焊件上预先加工出凸点,或利用焊件上原有的能使电流集中的型面、倒角等作为焊接时的局部接触部位。

因为是凸点接触,提高了单位面积上的压力与电流,有利于板件表面氧化膜的破裂与热量的集中,减小了分流电流,一次可进行多点凸焊,提高了生产率,并减小了接头的变形。

凸焊的特征:(1)即使热容量明显不同的组合也很容易得到良好的热平衡(焊接厚板和薄板时,厚板上加上突点,厚板的热容量就等于薄板的热容量)。

(2)可得到与板厚无关的低强度焊接(点焊时根据板厚决定焊点的大小)。

(3)电极寿命长,操作效率高。

(4)能进行焊点间距小的点焊。

凸焊的标准凸起形状如表4和图6所示。

注:凸起的大小取决于薄板的板厚,凸起在厚板上加工。

.图6凸焊由于需要预先冲制出凸起部分,所以比点焊多一些焊前准备的工序和设备。

因而,在选用凸焊时,必须全面考虑。

为了使各个凸点熔化能均匀一致,凸焊时电极压力和焊接电流应均匀地分布在同时焊的各个凸点上。

为此,凸点冲制必须精确,尺寸稳定,且焊件必须仔细清理。

5.二氧化碳气体保护焊二氧化碳气体保护焊是一种熔化极气体保护电弧焊接法,它利用焊丝与工件间产生的电弧来熔化金属,由CO气体作为保护气体,并采用光焊丝作为填充2金属。

(1) CO气体保护焊与其他电弧焊相比,具有以下优点:生产率高。

2操作性能好。

焊接质量高。

对铁锈的敏感性小。

成本低。

易于实现机械化和自动化。

气体保护焊的适应性强,应用范围广。

相关文档
