浅析LED显示屏分类及封装技术要求
LED显示屏技术要求汇总
LED显示屏技术要求汇总1.分辨率：LED显示屏的分辨率是指每个像素点的数量。
高分辨率可以提供更清晰的图像和视频。
根据应用的需要，可以选择不同分辨率的LED显示屏。
2.亮度：LED显示屏的亮度是指屏幕所能发出的光强度。
较高的亮度可以获得更鲜艳、清晰的图像。
在户外应用中，需要更高的亮度以对抗强烈的阳光照射。
3.对比度：对比度指的是屏幕上最亮区域和最暗区域之间的差异度。
较高的对比度可以提供更锐利和清晰的图像。
4.视角：视角是指在不同角度下观看屏幕时，图像的可见程度。
能够提供更大视角的LED显示屏可以在更广泛的范围内得到清晰的图像。
5.刷新率：刷新率是指LED显示屏每秒更新图像的次数。
较高的刷新率可以提供更平滑、流畅的图像。
6.灰度级别：灰度级别是指LED显示屏在每个像素点上能够显示的不同颜色的数量。
更高的灰度级别可以提供更丰富、精细的图像。
7.色彩饱和度：色彩饱和度是指LED显示屏所能显示的颜色的饱和度。
较高的色彩饱和度可以呈现更鲜艳、真实的颜色。
8.故障率：故障率是指LED显示屏在运行过程中可能出现的故障的概率。
较低的故障率可以提高显示屏的可靠性和持久性。
9.耐用性：LED显示屏需要具备较高的耐用性，能够在长时间运行中保持良好的表现。
它需要能够适应各种环境，如温度变化、湿度变化和震动等。
10.节能性：LED显示屏应具备较高的节能性能，以降低能耗和运行成本。
采用高效的LED芯片和控制系统可以实现节能的效果。
11.接口和连接：LED显示屏需要支持各种接口和连接方式，以便与其他设备和系统进行数据传输和控制。
12.可维护性：LED显示屏需要具备较好的可维护性，能够方便地进行维修和替换故障部件。
总之，LED显示屏技术要求包括分辨率、亮度、对比度、视角、刷新率、灰度级别、色彩饱和度、故障率、耐用性、节能性、接口和连接以及可维护性等方面。
只有满足这些要求，LED显示屏才能提供高质量、可靠性能的图像和视频显示。
LED显示屏项目中的封装技术与选型原则
LED显示屏项目中的封装技术与选型原则在LED显示屏项目中，封装技术和选型原则是至关重要的因素。
LED显示屏作为一种现代化的显示设备，被广泛应用于室内外广告、舞台演出、体育场馆等多个领域。
而封装技术和选型原则的正确选择，不仅能够保证显示屏的正常运行，还能提高显示效果和可靠性。
本文将介绍LED显示屏项目中的封装技术和选型原则，以供工程师和设计师参考。
1. 封装技术在LED显示屏项目中，LED芯片的封装技术是十分关键的。
常见的LED芯片封装技术包括晶粒封装、芯片封装、外围封装等。
晶粒封装指的是将LED芯片单独封装，通过焊接或贴片等方式连接至显示屏电路板。
在封装过程中，需要考虑晶粒的排列密度、散热性能、防尘防水等因素。
芯片封装是将多个LED芯片按一定规格排列，并采用封装胶囊或胶水进行固定。
常见的封装形式有直插式封装、贴片封装、贴背式封装等。
不同的封装形式适用于不同的场景和需求，如直插式封装常用于室内显示屏，贴片封装常用于室外大屏幕。
外围封装指的是对LED显示屏的外围材料进行封装处理，以提高显示屏的绝缘性能、耐用性和美观性等。
常见的外围封装材料有防护罩、边框、背板等。
这些封装材料的选择应考虑到室内外环境、安全要求和显示效果等因素。
2. 选型原则在LED显示屏项目中，选择合适的LED芯片和封装材料至关重要。
以下是LED显示屏选型的一些原则和注意事项：2.1 亮度和色温选择LED显示屏的亮度是显示效果的重要指标之一。
根据显示场景的要求，选择适合的亮度范围，以确保显示屏在各种光线条件下都能正常显示。
同时，色温的选择也会影响显示效果，需要根据不同应用场景选择合理的色温。
2.2 封装形式选择根据显示屏的用途和安装环境，选择合适的LED封装形式。
如果是室内显示屏，直插式或贴片封装都可以考虑；而室外显示屏则需选择耐候性和防水防尘性能好的封装形式。
2.3 能耗和散热性能LED显示屏在长时间使用过程中，能耗和散热是需要考虑的问题。

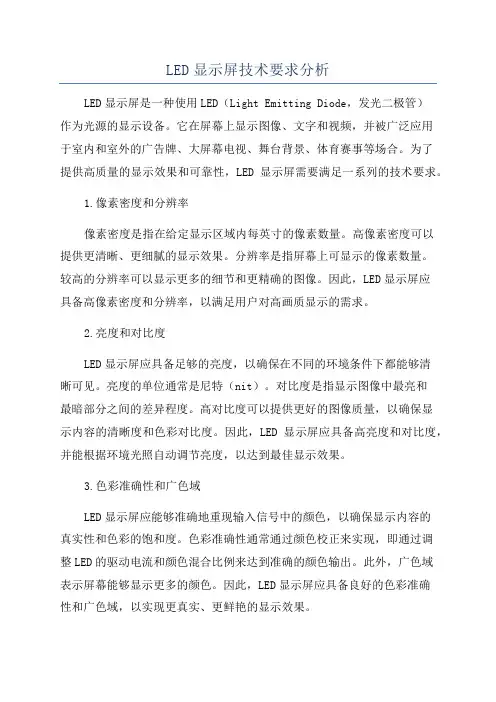

LED显示屏技术要求分析
LED显示屏技术要求分析LED显示屏是一种使用LED（Light Emitting Diode，发光二极管）作为光源的显示设备。
它在屏幕上显示图像、文字和视频，并被广泛应用于室内和室外的广告牌、大屏幕电视、舞台背景、体育赛事等场合。
为了提供高质量的显示效果和可靠性，LED显示屏需要满足一系列的技术要求。
1.像素密度和分辨率像素密度是指在给定显示区域内每英寸的像素数量。
高像素密度可以提供更清晰、更细腻的显示效果。
分辨率是指屏幕上可显示的像素数量。
较高的分辨率可以显示更多的细节和更精确的图像。
因此，LED显示屏应具备高像素密度和分辨率，以满足用户对高画质显示的需求。
2.亮度和对比度LED显示屏应具备足够的亮度，以确保在不同的环境条件下都能够清晰可见。
亮度的单位通常是尼特（nit）。
对比度是指显示图像中最亮和最暗部分之间的差异程度。
高对比度可以提供更好的图像质量，以确保显示内容的清晰度和色彩对比度。
因此，LED显示屏应具备高亮度和对比度，并能根据环境光照自动调节亮度，以达到最佳显示效果。
3.色彩准确性和广色域LED显示屏应能够准确地重现输入信号中的颜色，以确保显示内容的真实性和色彩的饱和度。
色彩准确性通常通过颜色校正来实现，即通过调整LED的驱动电流和颜色混合比例来达到准确的颜色输出。
此外，广色域表示屏幕能够显示更多的颜色。
因此，LED显示屏应具备良好的色彩准确性和广色域，以实现更真实、更鲜艳的显示效果。
4.响应时间和刷新率LED显示屏的响应时间是指从接收到信号到显示内容实际显示出来的时间。
较短的响应时间可以提供更流畅、更快速的图像变化。
刷新率是指屏幕每秒更新的次数。
高刷新率可以减少图像闪烁和不连贯的现象，使图像更稳定和自然。
因此，LED显示屏应具备较短的响应时间和高刷新率，以提供更好的视觉体验。
5.可靠性和耐用性LED显示屏通常需要长时间连续工作，因此应具备良好的可靠性和耐用性。
其关键部件，如LED模组、电源系统等，应具备高质量和稳定性，以免由于组件故障或损坏导致屏幕无法正常工作。
LED显示屏技术方案
LED显示屏技术方案随着数码技术的发展和应用场景的不断拓展，LED显示屏已逐渐成为现代化城市建设的重要组成部分。
LED显示屏的应用不仅局限于广告牌，还广泛应用于大型活动现场、公共交通、商场、体育馆等场所。
本文将介绍LED显示屏技术方案的相关知识。
一、LED显示屏的分类根据应用场景和特点，LED显示屏可以分为室外大屏和室内小屏。
室内小屏通常用于商场、酒店、舞台等场所，而室外大屏则应用于广场、公共交通、体育场馆等公共场所。
同时，LED显示屏还可以按照其颜色单色和全彩分为两种类型。
1. 单色LED显示屏单色LED显示屏通过单色LED点阵组成，主要是红、绿、黄三种单色LED，价格相对便宜，适用于文本、数字等简单内容的展示，不适用于复杂动态图像的现实，一般应用于一些特定地方如车站、酒店等场所。
2. 全彩LED显示屏全彩LED显示屏则通过各种颜色的LED点阵组成，可以呈现出更加丰富的色彩和效果。
全彩LED显示屏广泛应用于各种场合，如企业展会、体育赛事、政治活动、演出等，具有良好的视觉效果，是目前市场上最为常见的LED显示屏。
二、LED显示屏的基本构成LED显示屏的基础构成大致分为三部分：LED模组、LED控制器和电源系统。
1. LED模组LED模组是LED显示屏中最重要的组成部分，负责将LED点阵形成的图像转换成对应的电信号，并将其输出到LED驱动器中，将LED驱动器送出的电流控制LED芯片的发亮程度，从而形成不同亮度、颜色、灰度的显示效果。
LED模组有两种常见的连接方法：常用方法是将各级芯片（如模组上的驱动IC、接口、LED灯等）以表面焊接的方式粘结在PCB上，而智能模组则采用过孔连接法将各级芯片安装到PCB上。
2. LED控制器LED控制器主要负责将输入到它的数据信号进行解码、处理，以实现灰度控制，并将控制信息传输给LED模组。
同时，LED控制器还具有亮度、色彩、声音等各种参数设定和控制功能，通过PC或移动终端实现远程控制与管理。
LED显示屏的分类及应用
• LED显示屏简介 • LED显示屏的分类 • LED显示屏的应用领域 • LED显示屏的发展趋势与挑战 • LED显示屏的未来展望
01
LED显示屏简介
LED显示屏的定义
LED显示屏是一种通过控制半导体发 光二极管（LED）的发光和熄灭来显 示文字、图像、视频等信息的显示设 备。
智能化与网络化
定制化与多功能化
LED显示屏与物联网、人工智能等技术的结 合，实现远程控制、智能调度等功能，提 高管理效率和用户体验。
LED显示屏可根据客户需求进行定制，如异 形屏、透明屏等，同时具备多种功能，如 互动、触控等，拓展了应用领域。
LED显示屏面临的挑战
技术更新迅速
LED显示屏技术发展迅速，需要不断 跟进新技术、新工艺，以满足市场需 求和保持竞争优势。
它利用LED的发光特性，将多个LED灯 珠按照一定的排列方式组合在一块模 组上，通过控制每个LED灯珠的亮灭 状态来显示不同的信息。
LED显示屏的特点
01
02
03
04
高亮度
LED显示屏的亮度较高，可以 在阳光下清晰显示内容。
长寿命
LED灯珠的使用寿命长，一般 可达数万小时。
节能环保
LED显示屏的能耗较低，同时 不含汞等有害物质，符合环保
市场竞争激烈
随着LED显示屏市场的不断扩大，竞 争越来越激烈，价格战、品质战等现 象时有发生。
安装与维护成本高
大型LED显示屏的安装和维护成本较 高，需要专业的技术人员和设备进行 操作和维护。
安全隐患
部分LED显示屏存在安全隐患，如过 热、过流等问题，需要加强产品质量 控制和安全监管。
05
LED显示屏的未来展望
LED显示屏四大部分与包装知识
LED显示屏四大部分与包装知识
LED显示屏有计算机控制部分、显示驱动矩阵、led显示阵列、电源四个大的部分。
其中出现问题比较多的地方有：
1.接口问题。
现象：计算机信息无法显示，检查电缆
2.电源问题。
LED显示使用的是低压大电流电源，与普通直流电源区别不大
3.驱动问题。
每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可
4.显示问题。
长期使用创凯光LED显示屏可能会损坏老化，维修更换即可。
LED包装袋及半成品包装材料要使用防静电海棉或包装。
车间工作区所使用的防静电产品等器具,经过一段时间后,电阻就有可能大于109,为了达到防静电的目的建议,主要创造以下四个方面的基本条件：
一是确保人体防护措施的落实;
二是确保车间生产设备的静电防护;
三是努力使生产车间和周围环境达到防静电要求;
四是完善制度,制定操作规范,建立起严格的内审检查制度,确保该体系得以实施,注重对员工静电意识的培训;制定静电防护用品的技术标准,保证防护用品的质量。
LED显示屏分类及简单封装技术要求
LED显示屏分类及简单封装技术要求近几年随着北京奥运会、上海世博会、广州亚运会的举办，led显示屏的身影随处可见。
LED显示屏可以显示变化的数字、文字、图形图像;不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED受到广泛重视并得到迅速发展，与它本身所具有的优点密不可分。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
一、LED显示屏的种类1、根据颜色分类单基色显示屏：单红或单绿;双色显示屏：红和绿双基色，256级灰度、可以显示65536种颜色;全彩显示屏：红、绿、蓝三基色，256级灰度的全彩色显示屏可以显示1600多万种色。
2、根据组成像素单元分类图文显示屏：显示像素为点阵模块，适于播放文字、图像信息;视频显示屏：分室内全彩显示屏和户外全彩；像素由许多贴片/直插发光二极管组成，可以显示视频、动画等各种视频文件。
3、根据使用位置分类户内显示屏：发光点小，像素间距密集，适合近距离观看;半户外显示屏：介于户内和户外之间，不防雨水，适合在门楣作信息引导等用;户外显示屏：发光点大，像素间距大，亮度高，可在阳光下工作，具有防风、防雨、防水功能，适合远距离观看。
4、按驱动方式有静态、横向滚动、垂直滚动和翻页显示等。
二、显示屏用LED种类及优缺点根据显示屏的分类，所使用的像素LED也可以分为以下几种：1、点阵模块优点：成本低、加工工艺成熟、品质稳定;缺点：亮度、颜色一致性不好控制，容易出现马赛格现象;2、直插灯优点：色彩一致性比较好控制，像素间距大小可以根据需要自由调整组合;缺点：红绿蓝混色效果不佳，角度不大，不好控制角度的一致性，加工上容易出现高低不平、上下左右容易错位;3、贴片优点：显示色彩、混色效果、角度一致性等都是最好的;缺点：包装、加工等成本高;三、显示屏用LED封装技术要求不同应用位置将使用不同规格的显示屏，不同的显示屏又需要不同技术要求的LED器件，那么显示屏用LED到底有哪些技术要求呢，下面按照不同的分类逐一说明：1、户内显示屏用贴片LED。
LED显示屏技术要求概述
LED显示屏技术要求概述首先，像素密度是指在一定的面积范围内显示屏所能呈现的像素数量。
高像素密度能够提供更清晰的图像和更细腻的细节。
像素密度的要求取决于显示屏的应用场景，比如室内的大屏幕显示墙和户外的广告牌。
其次，色彩准确性是指显示屏能够准确地再现输入信号中的颜色。
对于一些需要准确还原色彩的场景，如艺术展览和专业图像处理等领域来说，色彩准确性非常重要。
一般来说，显示屏需要有足够的色域以及准确的颜色校正技术来保证色彩的准确性。
亮度是显示屏能够输出的最大光强度。
在室外环境下，亮度是显示屏能否被清晰看到的关键因素。
高亮度的要求使得显示屏可以在强光照射下保持可视性。
此外，显示屏的亮度还直接影响功耗，因此需要在亮度和功耗之间找到平衡点。
对比度是指显示屏能够呈现的最大亮度和最小亮度之间的差异。
高对比度能够提供更清晰的图像和更鲜明的细节。
在一些对画面对比度要求较高的场景，如电影院和监控系统中，高对比度是必要的。
响应时间是指显示屏从接收到信号到改变显示内容所需的时间。
较低的响应时间可以减少运动模糊和图像残影，提供更平滑的视觉效果。
高速运动场景和游戏领域对响应时间的要求较高。
可视角度是指观察者能够从不同角度看到显示屏内容的范围。
宽广的可视角度使得更多的观众可以从不同的位置看到显示屏，提升观众体验。
此外，广告牌和信息屏幕等在公共场所使用的显示屏也需要具备较大的可视角度。
稳定性是指显示屏在长时间使用过程中能够保持一致的性能。
显示屏在各种环境条件下应该能够稳定运行，并且不受外部因素（如温度和湿度）的影响。
稳定性的要求直接关系到显示屏的可靠性。
可靠性是指显示屏在长时间使用过程中的可靠性能。
显示屏应该具备一定的抗震、防水、防尘和防静电能力。
此外，显示屏的寿命也是可靠性的重要指标之一最后，功耗是指显示屏工作时所消耗的电能。
随着可持续发展和环保意识的提高，降低功耗已成为显示屏技术的重要目标。
显示屏需要在提供高质量图像的同时，尽可能降低功耗。
LED显示器结构及分类 - 电子技术
LED显示器结构及分类 - 电子技术通过发光二极管芯片的适当连接(包括串联和并联)和适当的光学结构。
可构成发光显示器的发光段或发光点。
由这些发光段或发光点可以组成数码管、符号管、米字管、矩阵管、电平显示器管等等。
通常把数码管、符号管、米字管共称笔画显示器，而把笔画显示器和矩阵管统称为字符显示器。
(一)LED显示器结构基本的半导体数码管是由七个条状发光二极管芯片按图12排列而成的。
可实现0～9的显示。
其具体结构有“反射罩式”、“条形七段式”及“单片集成式多位数字式”等。
(1)反射罩式数码管一般用白色塑料做成带反射腔的七段式外壳，将单个LED贴在与反射罩的七个反射腔互相对位的印刷电路板上，每个反射腔底部的中心位置就是LED芯片。
在装反射罩前，用压焊方法在芯片和印刷电路上相应金属条之间连好φ30μm的硅铝丝或金属引线，在反射罩内滴入环氧树脂，再把带有芯片的印刷电路板与反射罩对位粘合，然后固化。
反射罩式数码管的封装方式有空封和实封两种。
实封方式采用散射剂和染料的环氧树脂，较多地用于一位或双位器件。
空封方式是在上方盖上滤波片和匀光膜，为提高器件的可靠性，必须在芯片和底板上涂以透明绝缘胶，这还可以提高光效率。
这种方式一般用于四位以上的数字显示(或符号显示)。
(2)条形七段式数码管属于混合封装形式。
它是把做好管芯的磷化镓或磷化镓圆片，划成内含一只或数只LED发光条，然后把同样的七条粘在日字形“可伐”框上，用压焊工艺连好内引线，再用环氧树脂包封起来。
(3)单片集成式多位数字显示器是在发光材料基片上(大圆片)，利用集成电路工艺制作出大量七段数字显示图形，通过划片把合格芯片选出，对位贴在印刷电路板上，用压焊工艺引出引线，再在上面盖上“鱼眼透镜”外壳。
它们适用于小型数字仪表中。
(4)符号管、米字管的制作方式与数码管类似。
(5)矩阵管(发光二极管点阵)也可采用类似于单片集成式多位数字显示器工艺方法制作。
(二)LED显示器分类(1)按字高分：笔画显示器字高最小有1mm(单片集成式多位数码管字高一般在2～3mm)。
液晶屏LED IC封装技术讲解
液晶屏LED IC封装技术Lcd重要组成部分之一LED（发光二极管），LED封装是指发光芯片的封装，相比集成电路封装有较大不同。
LED的封装不仅要求能够保护灯芯，而且还要能够透光。
所以LED 的封装对封装材料有特殊的要求。
常见的LED封装技术包含着：SMT-表面贴装技术、COB-板上芯片封装技术、COG-玻璃上芯片邦定技术、TAB-带式自动邦定技术，一、SMT-表面贴装技术SMT表面贴装技术是将四面扁平封装的元器件贴装到PCB板上的一种技术，早期的液晶显示行业非常普遍的使用这种技术，而且现在的批量生产仍然在使用它。
它所使用的元器件一般都有比较短小的金属脚（或端子）,将它们通过焊锡(银)或者镀金的铜焊盘连接到相应的PCB板上。
具体如下图：二、COB-板上芯片封装技术COB是一种很流行的IC封装方式，它通过金属引线将裸芯片连接到PCB板上，LCD 的驱动被放置到PCB上的这个区域内。
电气连接通过非常细的金线来实现，这一片区域最后覆盖上环氧基树脂用于保护。
我们公司几乎所有的字符型LCD显示模组都是通过这种技术来设计生产的。
三、COG-玻璃上芯片邦定技术COG是一种高科技的连接方式，它使用金隆起焊盘或者倒装芯片IC来实现一种非常紧凑的应用。
COG集成电路最先是被EPSON引进。
使用这种技术时，IC芯片不被封装起来，而是作为裸芯片直接放到玻璃上。
因为没有封装，IC的连接部位可以随着玻璃的尺寸做到最小化，这种技术减少了组装面积，更适宜于处理高速或者高频的信号。
四、TAB-带式自动邦定技术TAB LCD驱动/控制电路被密封在一张很薄的硬泡封装里，驱动引脚从这个硬泡封装里延伸到一个很薄的塑料基板上。
沿着边缘的胶粘剂用于将TAB附着到LCD玻璃或者PCB 板上。
TAB IC组装方式使用与COG技术一样的集成电路---金隆起焊盘或者倒装芯片IC。
在这种IC芯片生产出来后，金隆起焊盘被放置到IC上，然后被密封到塑料基板上（这种工艺叫做ILB或者内部引线邦定）。
各类型号LED显示屏使用领域及技术参数
各类型号LED显示屏使用领域及技术参数LED显示屏是一种以发光二极管（LED）为基本显示单元的平板显示设备。
根据不同的类型号和技术参数，LED显示屏可以广泛应用于各种领域，满足不同的需求。
以下是一些常见的LED显示屏类型号及其使用领域和技术参数的介绍。
1.P系列LED显示屏P系列是一种常见的全彩LED显示屏系列，适用于室内和室外环境。
具有高亮度、高对比度和高刷新率的特点，可以呈现生动逼真的图像和视频。
通常用于商业广告、舞台演出、体育场馆等场所。
- 像素间距：通常在2mm-20mm之间可调整-显示色彩：16.7M（真彩色）- 亮度：≥ 6000nit-刷新率：≥3840Hz2.S系列LED显示屏S系列是一种超高清分辨率的全彩LED显示屏系列，适用于室内应用。
具有细腻的图像和平滑的视频播放效果，适合展示高清内容。
通常用于会议室、电影院、商场等场所。
- 像素间距：通常在1.2mm-4mm之间可调整-显示色彩：16.7M（真彩色）- 亮度：≥ 700nit-刷新率：≥3840Hz3.D系列LED显示屏D系列是一种高清全彩LED显示屏系列，适用于室内和半户外环境。
具有高亮度、高对比度和高刷新率，可以呈现清晰的图像和视频。
通常用于监控中心、展览会、娱乐场所等。
- 像素间距：通常在1.5mm-8mm之间可调整-显示色彩：16.7M（真彩色）- 亮度：≥ 1000nit-刷新率：≥3840Hz4.U系列LED显示屏U系列是一种室内和半户外应用的智能LED显示屏系列，具有高清晰度和高亮度特点。
可以通过网络进行远程管理和控制，支持多媒体内容播放和实时信息更新。
通常用于商业广告、展会、车站等场所。
- 像素间距：通常在3mm-10mm之间可调整-显示色彩：16.7M（真彩色）- 亮度：≥ 1500nit-刷新率：≥3840Hz5.F系列LED显示屏F系列是一种户外应用的全彩LED显示屏系列，具有高亮度、高对比度和防水防尘防腐蚀的特点。
LED显示屏生产工艺及LED显示屏封装工艺技术介绍
LED显示屏生产工艺及LED显示屏封装工艺技术介绍一、LED显示屏生产工艺1.LED显示屏工艺：a)清洗：采用超声波清洗PCB或LED支架，并烘干。
b)LED显示屏装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)LED显示屏压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED直接安装在PCB上的，一般采用铝丝焊机。
（制作白光TOP-LED需要金线焊机）d)LED显示屏封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉（白光LED）的任务。
e)LED显示屏焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
f)LED显示屏切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)LED显示屏装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)LED显示屏测试：检查背光源光电参数及出光均匀性是否良好。
LED显示屏包装：将成品按要求包装、入库。
二、LED显示屏封装工艺1.LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
2.LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。
LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
3.LED封装工艺流程4．封装工艺说明1.芯片检验镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）芯片尺寸及电极大小是否符合工艺要求电极图案是否完整2.扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。
LED显示屏技术要求
1.3像素单元板
序号
名称
全彩色
1
像素直径
P7.62mm
2
单元板尺寸
0.244mX0.244m
3
单元板分辨率
32X32
4
单元板比例
1:1
5
像素密度
17221点/平米
25
图像调节
白平衡/对比度/色度调节/亮度调节
26
图像处理
图像有降噪/色坐标变换处理/锐化处理
27
亮度均匀性
最小亮度/最大亮度w5%（显小纯色时）；像素间亮度差： ±%
28
控制方式
计算机联网控制，屏幕与VGA实时同步显示
29
显示接口
LVDS电信号连接，信号时序符合VGA显示时序
30
软件接口
Windows操作系统，标准计算机网络接口，可支持多种系统
160 /45
1.2真彩控制部分（LED显示屏的失控点不大于万分之三）
序号
名称
规格
数量
备注
1
多媒体卡
Ati9550
1
2
发送卡
T2048-4K-7A
1
3
接收扫描卡
D2048-4K-7A
1
4
视频采集卡
天敏大师4
1
5
LED软件
LED显示屏专用播放软件，编辑、制作软件，能实时播 放多种不同制式音视频文件、多种不同格式图形/图像/
31
显示模式
32位真彩色，VGA、SXGA、UXGA模式及HDTV1920X1080
led封装技术概述
led封装技术概述LED封装技术概述LED（Light Emitting Diode）是一种半导体器件，具有高效、节能、长寿命等优点，因此在照明、显示、通信等领域得到广泛应用。
LED封装技术是将LED芯片与外部电路连接并封装在透明或半透明的外壳中，以保护芯片、增强亮度和方便使用。
本文将对LED封装技术进行概述。
一、LED封装的分类LED封装可以根据外壳形状、尺寸、颜色、亮度等特征进行分类。
常见的LED封装类型有以下几种：1. DIP（Dual In-line Package）封装：是最早的LED封装形式，外形为长方体，有两排引脚，适用于低亮度、低分辨率的显示屏、指示灯等场合。
2. SMD（Surface Mount Device）封装：是目前最常用的LED封装形式，外形为长方形，有四个引脚，可以通过贴片技术直接焊接在PCB板上，适用于高亮度、高分辨率的显示屏、照明等场合。
3. COB（Chip on Board）封装：是将多个LED芯片直接粘贴在同一块基板上，再用封装胶封装在一起，形成一个整体，适用于高亮度、高功率的照明场合。
4. CSP（Chip Scale Package）封装：是将LED芯片直接封装在一个非常小的外壳中，尺寸与芯片相当，可以实现更高的亮度和更小的尺寸，适用于手机、手表等小型电子产品。
二、LED封装的工艺流程LED封装的工艺流程包括以下几个步骤：1. 制备基板：根据封装要求，选择合适的基板材料，进行切割、打孔、镀铜等工艺处理，制备出符合要求的基板。
2. 焊接引脚：将LED芯片和外部电路连接的引脚焊接在基板上，通常采用自动化设备进行。
3. 封装胶：将LED芯片和引脚用封装胶封装在一起，形成一个整体，以保护芯片、增强亮度和方便使用。
4. 切割分离：将封装好的LED基板切割成单个的LED芯片，通常采用激光切割或机械切割。
5. 测试质检：对封装好的LED芯片进行测试和质检，确保其符合要求的亮度、颜色、电性能等指标。
LED封装技术介绍
LED封装技术介绍LED（Light Emitting Diode）是由固态材料制成的半导体光电器件，具有发光、耐震动、寿命长等特点，因此广泛应用于室内外照明、显示屏、指示灯等领域。
封装是指将芯片与外部连接器封装在一起的过程，是LED工艺制造的重要环节之一、LED封装技术的发展对于提高LED光效、降低成本具有重要意义。
本文将介绍LED封装技术的发展历程以及目前主要的封装技术。
一、LED封装技术的发展历程早期的LED封装技术主要采用金线键合技术，即将芯片与引线进行焊接。
这种封装技术成本低廉，但由于引线的存在，会限制LED产生的光的输出效率。
近年来，随着LED技术的不断进步，出现了各种新型的封装技术。
二、常见的LED封装技术1.DIP封装（双列直插封装）：DIP封装是指将LED芯片封装在具有引脚的塑料或金属基座上。
它具有体积大、耐用、价格低廉等特点，但发光效率较低。
2. SMD封装（表面贴装封装）：SMD封装是指将LED芯片直接焊接到PCB（Printed Circuit Board）上的封装方式。
它具有体积小、发光效率高、适合批量生产等优点，因此在近年来得到了广泛应用。
3.COB封装（芯片封装技术）：COB封装是将多个LED芯片直接粘贴在散热基板上，并通过金属线缓冲层与基板连接。
它具有高可靠性、高光效、抗静电能力强等优点，广泛应用于室内照明领域。
4.CSP封装（芯片级封装技术）：CSP封装是将LED芯片放置在缓冲层上，然后利用微观尺寸的硅胶或塑料封装。
它具有体积小、发光效率高、可实现一次成型等优点，被视为LED封装技术的重要发展方向。
5.柔性封装：柔性封装技术是指将LED芯片封装在具有柔性特性的材料中，如高分子有机物、柔性PCB等。
它具有轻薄、柔软、可弯曲等特点，适用于特殊形状和曲面照明。
三、LED封装技术的趋势1.高密度封装：随着LED芯片尺寸的不断缩小，封装技术也向着高密度封装方向发展。
通过提高LED芯片的集成度，可以实现更小体积和更高亮度的LED产品。
LED的分类和封装工艺
一、常见LED的分类1、发光管发光颜色：红色、橙色、绿色（细分黄绿、标准绿和纯绿）、蓝光等。
有的发光二极管中包含二种或三种颜色的芯片。
根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和物色散射四种类型。
注：散射型发光二极管不适合作指示灯用。
2、发光管出光面特征分为：圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。
圆形灯按直径分为2mm、4.4mm、5mm、8mm、10mm及20mm等。
从发光强度角分布图来分有三类：（1）高指向性。
一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。
半直角为5°-20°或更小，具有很高的指向性，可做局部照明源用，或与光检出器联用以组成自动检测系统。
（2）标准型。
通常作指示灯用，其半值角为20°-45°。
（3）散射型。
这是视角较大的指示灯，半值角为45°-90°或更大，散射剂的量较大。
3、按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。
4、按发光强度和工作电流分有普通亮度的LED（发光强度小于10mcd）；超高亮度的LED（发光强度大于100mcd）；把发光强度在10-100mcd间的叫高亮度发光二极管。
一般LED的工作电流在十几mA至几十mA，而低电流LED的工作电流在2mA一下（亮度与普通发光管相同）。
二、LED封装工艺LED器件的封装工艺很重要，如果没有封装好，LED器件光损失严重，光通和光效低，光色不均匀，使用寿命短，封装工艺决定期间使用成败。
当前所发展的白色LED的典型的传统结构难以适应作为照明光源的要求，模粒、支架、封装用的树脂，光学结构等有待采用新设计思想、新工艺和新材料，以臻工艺完善，适合固体照明光源的发展。
人们一方面继承，更重要的是摒弃旧的框框，创新性推出有自己特色的照明用新白光LED光源。
LED显示屏生产工艺及LED显示屏封装工艺技术介绍
LED显示屏生产工艺及LED显示屏封装工艺技术介绍发光二极管显示屏生产技术及封装技术1简介。
发光二极管显示屏生产技术1。
发光二极管显示屏技术:a)清洗:印刷电路板或发光二极管支架用超声波清洗并干燥b)发光二极管显示屏安装:发光二极管芯片(大圆片)的底部电极涂上银胶后展开；扩口模具(大圆形件)安装在挑晶台上；用挑晶笔在显微镜下将模具逐个安装在印刷电路板或发光二极管支架对应的焊盘上；然后进行烧结以固化银胶°c)压力焊接发光二极管显示屏:使用铝线或金线焊机将电极连接到发光二极管芯片，作为电流注入的引线。
发光二极管直接安装在印刷电路板上，一般采用铝丝焊接机(制作白色顶部发光二极管所需的金丝焊接机)d)发光二极管显示屏封装:发光二极管芯片和焊线用胶水和环氧树脂保护印刷电路板上点胶对固化胶的形状有严格的要求，这直接关系到背光产品的亮度这个过程也将承担荧光点(白色发光二极管)的任务e)发光二极管显示屏焊接:如果背光源是贴片式发光二极管或其他封装的发光二极管，在组装前需要将发光二极管焊接到印刷电路板上f)发光二极管显示屏切膜:用冲床模切背光源所需的各种扩散膜和反射膜g)发光二极管显示屏组件:根据图纸要求，手动将各种背光材料安装在正确的位置H)发光二极管显示屏测试:检查背光源的光电参数和发光均匀性是否良好发光二极管显示屏包装:按要求包装入库成品二。
发光二极管显示屏封装流程1。
发光二极管封装的任务是将外部引线连接到发光二极管芯片的电极，同时保护发光二极管芯片并提高光提取效率。
关键工序包括安装、压力焊接和包装。
2.发光二极管封装形式发光二极管封装形式可以说是五花八门，主要根据不同的应用采用相应的尺寸、散热对策和发光效果发光二极管分为灯发光二极管、顶部发光二极管、侧面发光二极管、贴片发光二极管、大功率发光二极管等。
根据包装形式。
3.发光二极管封装工艺流程4。
包装过程描述1。
芯片检验显微镜检查:材料表面是否有机械损伤，锁口的芯片尺寸和电极尺寸是否符合工艺要求。
LED显示屏分类(V1.0)
LED显示屏的分类
根据屏幕所具有的功能，可将LED显示屏分为条屏，图文屏，视屏以及数码混合屏四种。
条屏系列：这类显示屏主要用于显示文字，可用遥控器输入，也可以与计算机联机使用，通过计算机发送信息。
可以脱机工作。
因为这类屏幕多做成条形，故称为条屏。
混合屏系列：数码屏是最廉价的LED显示屏，广泛用于证券交易所股票行情显示、银行汇率、利率显示、酒店海鲜价目表、客房价目表等。
多数情况下，在数码屏上加装条屏来显示欢迎词、通知、广告等。
支持遥控器输入。
图文屏系列：这类显示屏主要用于显示文字和图形，一般无灰度控制。
它通过与计算
机通讯输入信息。
与条屏相比，图文屏的优点是显示的字体字型丰富，并可显示图形，与视屏相比，图文屏最大的优点是一台计算机可以控制多块屏，且可以脱机显示。
视屏系列：这类显示屏屏幕像素与控制计算机监视器像素点呈一对一的映射关系，有。
LED封装基本技术参数要求和封装方式
LED 封装基本技术参数要求和封装方式LED 封装技术的要素有三点：封装结构设计、选用合适封装材料和工艺水平，目前LED 封装结构形式有100 多种，主要的封装类型有Lamp系列40多种、SMD(chip LED 和TOP LED) 系列30 多种、COB 系列30 多种、PLCC 、大功率封装、光集成封装和模块化封装等，封装技术的发展要紧跟和满足LED 应用产品发展的需要。
LED 封装技术的基本内容LED 封装技术的基本要求是：提高出光效率、高光色性能及器件可靠性。
(1) 提高出光效率LED 封装的出光效率一般可达80~90% 。
①选用透明度更好的封装材料：透明度》95%(1mn厚度)，折射率大于1.5 等。
②选用高激发效率、高显性的荧光粉，颗粒大小适当。
③装片基板(反射杯)要有高反射率，出光率高的光学设计外形。
④选用合适的封装工艺，特别是涂覆工艺。
(2) 高光色性能LED 主要的光色技术参数有：高度、眩光、色温、显色性、色容差、光闪烁等显色指数CR\> 70（室外）. > 80（室外、》90（美术馆尊色容差w 3SDCM < 5SDCM全寿命期间）封装上要采用多基色组合来实现，重点改善LED 辐射的光谱量分布SPD ，向太阳光的光谱量分布靠近。
要重视量子点荧光粉的开发和应用，来实现更好的光色质量。
（3）LED 器件可靠性LED 可靠性包含在不同条件下LED 器件性能变化及各种失效模式机理（LED 封装材料退化、综合应力的影响等），这是主要提到可靠性的表征值—寿命，目前LED 器件寿命一般为3~5 小时，可达5~10 万小时。
①选用合适的封装材料：结合力要大、应力小、匹配好、气密性好、耐温、耐湿（低吸水性）、抗紫外光等。
②封装散热材料：高导热率和高导电率的基板，高导热率、高导电率和高强度的固晶材料，应力要小。
③合适的封装工艺：装片、压焊、封装等结合力强，应力要小，结合要匹配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析LED显示屏分类及封装技术要求
近几年随着北京奥运会、上海世博会、广州亚运会的举办，LED显示屏的身影随处可见。
led显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED受到广泛重视并得到迅速发展，与它本身所具有的优点密不可分。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
一、LED显示屏的种类
1、根据颜色分类
单基色显示屏：单红或单绿；双色显示屏：红和绿双基色，256级灰度、可以显示65536种颜色；全彩显示屏：红、绿、蓝三基色，256级灰度的全彩色显示屏可以显示1600多万种色。
2、根据组成像素单元分类
数码显示屏：显示像素为7段数码管，适于制作时钟屏、利率屏等；
图文显示屏：显示像素为点阵模块，适于播放文字、图像信息；
视频显示屏：显示像素由许多发光二极管组成，可以显示视频、动画等各种视频文件。
3、根据使用位置分类
户内显示屏：发光点小，像素间距密集，适合近距离观看；
半户外显示屏：介于户内和户外之间，不防雨水，适合在门楣作信息引导等用；
户外显示屏：发光点大，像素间距大，亮度高，可在阳光下工作，具有防风、防雨、防水功能，适合远距离观看。
4、按驱动方式有静态、横向滚动、垂直滚动和翻页显示等。
二、显示屏用LED种类及优缺点
根据显示屏的分类，所使用的像素LED也可以分为以下几种：
1、点阵模块
优点：成本低、加工工艺成熟、品质稳定；缺点：亮度、颜色一致性不好控制，容易出现马赛格现象；
2、直插灯
优点：色彩一致性比较好控制，像素间距大小可以根据需要自由调整组合；缺点：红绿蓝混色效果不佳，角度不大，不好控制角度的一致性，加工上容易出现高低不平、上下左右容易错位；
3、贴片
优点：显示色彩、混色效果、角度一致性等都是最好的；缺点：包装、加工等成本高；
三、显示屏用LED封装技术要求
不同应用位置将使用不同规格的显示屏，不同的显示屏又需要不同技术要求的LED器件，那么显示屏用LED到底有哪些技术要求呢，下面按照不同的分类逐一说明：
1、户内显示屏用贴片LED.
户内显示屏用的贴片LED又分为“三并一”和“三合一”,其中前者多用于比较低成本，显示要求不高的领域，后者显示效果较佳，成本也相对较高，下面主要就“三合一”做一些说明；
1、亮度：
首先要考虑的是产品亮度的合适比例配搭，目前大多数全彩显示屏的红绿蓝亮度配搭都是按照
3:6:1（就是一个像素里面红色亮度占30%,绿色占60%,蓝色占10%）的比例；一般来说封装厂和上游的晶片厂商几乎都是按照20mA来测试产品的，但是真正应用到显示屏上，几乎都不是这个电流在驱动LED 灯的，一般来说红绿蓝三种LED由于构成在晶片材质不一样，它们在实际使用中的发热、发光、亮度衰减也不成比例，通常来说红色衰减比例小一些，蓝绿衰减大一些，所以来说为了能保证显示屏的使用寿命相对长一些，一般设计者会将蓝绿驱动电流比红色低一些；举例来说：如果红色按照18mA驱动，绿色15mA驱动，蓝色12mA驱动，根据LED晶片IV-If关系：
大致我们可以推算出来，实际需要的LED的亮度，红绿蓝的关系是：
R:3÷90%
G:6÷75%
B:1÷60%
同时还要对亮度进行分档，分档的目的就是要使做出来的显示屏不要让肉眼就能看出亮度的差异，一般来说人眼能够比较敏感的分辨的亮度差是30%,扣除设备的测试误差和安装机构误差，设计分光按照10%~20%分档是比较好的。
2、颜色：
根据光学效应，白光通过棱镜后被分解成多种颜色逐渐过渡的色谱，颜色依次为红、橙、黄、绿、青、蓝、紫，这就是可见光谱。
其中人眼对红、绿、蓝最为敏感，人的眼睛就像一个三色接收器的体系，大多数的颜色可以通过红、绿、蓝三色按照不同的比例合成产生。
同样绝大多数单色光也可以分解成红绿蓝三种色光。
这是色度学的最基本原理，即三原色原理。
三种原色是相互独立的，任何一种原色都不能有其它两种颜色合成。
红绿蓝是三原色，这三种颜色合成的颜色范围最为广泛。
红绿蓝三原色按照不同的比例相加合成混色称为相加混色。
三原色是这样的三种颜色，它们相互独立，其中任一色均不能由其它二色混合产生。
不同比例的三原色光相加得到彩色称为相加混色。
其规律为：
红+绿=黄
红+蓝=紫
蓝+绿=青
红+蓝+绿=白
显示屏用LED最好的颜色搭配是：红色620-630nm、绿色520-530nm、蓝色465-475nm,当然这个范围还可以根据实际需要缩小，比如红色以3nm为一档、蓝绿以2.5nm为一档。
角度：其实对于角度来说当然是越大越好，不过更重要的是角度不只是大就好，还需要角度曲线要饱满、光滑，红绿蓝要能一致重合，否则就会出现显示屏做好后，某些位置会显示暗区，或者某一种颜色特别亮或特别暗；
3、电性参数：
LED的电性参数主要表现在正向电压（vf）反向电流（Ir）和抗静电（ESD），一般作显示屏都采用5v直流电源定电流驱动，所以：LED的Vf一般不要求一致性太高，只要控制在一个合理的范围即可（一般红色1.8-2.2v,蓝绿3.0-3.4v）；ESD一般来说是越大越好，因为ESD无处不在，所以LED的ESD 越大，做显示屏的加工就越不容易出问题；反向电流要求Vr=5v,Ir≦10uA.
户外显示屏用椭圆直插LED
户外显示屏用LED一般多用椭圆结构的直插灯，相对于户内显示屏用LED来讲，户外用椭圆灯主要在发光角度上有分横向和纵向的角度问题，一般显示屏在户外来说，横向的可视范围都比较大，纵向的可视范围相对较小些；
一般来说户外显示屏的LED横向角度在110度左右，纵向在50度左右是比较好的，由于直插灯的角度有很多因素影响，主要表现在：
（1）LED的封装外观形状；
（2）支架的碗杯结构；
（3）晶片以及本身的结构；
（4）封装胶水的折射率；
（5）材料品质的一致性；
（6）封装工艺（即晶片的发光高度位置）；
因此，户外显示屏用LED的角度更不好掌握，不但需要良好的设计，同时还要有较好的工艺设计和品质管制水平。
随着技术的不断提升，显示屏的要求也会越来越高，当然对LED封装技术的要求也就同样高的要求。
