重要隐蔽工程分级管控一览表
涵闸重要隐蔽(关键部位)工程质量等级核备表
![涵闸重要隐蔽(关键部位)工程质量等级核备表](https://img.taocdn.com/s3/m/0225963e31126edb6f1a103c.png)
联 合 小 组 核 备 意 见
经现场查勘和审核资料,认为基础高程、几何尺寸和地质情况满足施工 规范的规定和设计要求,资料齐全,核备意见为合格等级,并同意下道工序 施工。 质量等级:合格 单位名称 职务、职称 项目法人 项目总监 合整治工程监理部 黄冈市水利水电规划设计院 安徽水安建设集团股份有限公司 项目负责人 项目经理 新县河综合整治工程项目经理部 签名
抽查意见:
监 理 意 复 见 核
监理工程师:
(签名)
检 查 结 果
( 隐 蔽 工 程 内 容 , 质 量 情 况 ,
质 量 问 题 处 理 意 见 , 核 定 质
量 等 级 ) 。
施工 单位 保留 意见
签名: 年 月 日 核定意见:
备 查 资 料
□地质编录资料□测量成果资 料; □检测试验报告(岩心试验、软 基承载力试验、结构强度等); □质量检验与评定表; □设计变更文件; □影像资料。
项目法人 联 合 小 组 成 员 监理单位 设计单位 施工单位 运行管理
新县河综合整治建设管理办公室 陆水枢纽工程局黄梅县新县河综
市质量监督站核备意见:
核定等级:
核备人:
(签 月 日
工程 质量 监督 机构 省质量监督中心站核备意见:
核定等级:
核备人:
(签名)
机构负责人:
(签名) 年 月 日
注:重要隐蔽工程验收时,设计单位应同时派相应专业工程师参加。备查资料清单中凡涉及到 的项目应在“□”内打“√”,如有其它资料应在括号内注明资料的名称。
水 利 水 电 工 程
重要隐蔽(关键部位)工程质量等级核备表
单位工程名称 重要隐蔽 (关 键 部 位 ) 工 程 名称 新县河综合整治工程 分部工程名称 施 工 单 位 下河涵洞基础土方开挖 检 查 日 期 年 月 日 下河涵洞基础开挖范围为(进出口八字墙、箱涵三段),基础土方开挖至 拦河堰、涵闸工程
隐蔽工程质量管理制度及记录表格
![隐蔽工程质量管理制度及记录表格](https://img.taocdn.com/s3/m/1140f3cd360cba1aa811da4f.png)

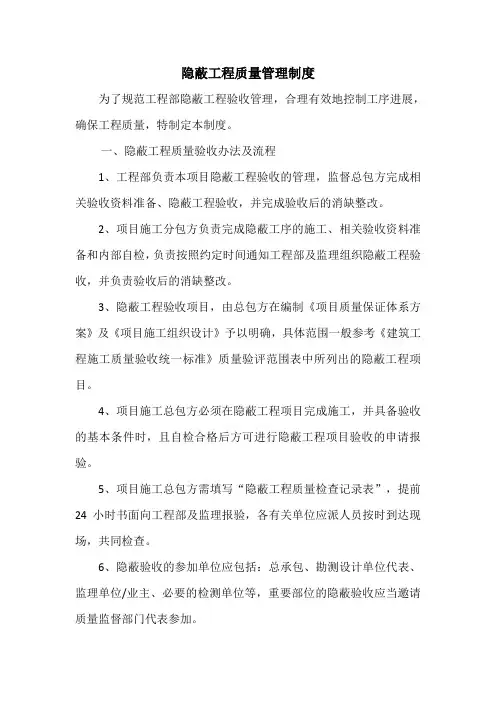

隐蔽工程质量管理制度为了规范工程部隐蔽工程验收管理,合理有效地控制工序进展,确保工程质量,特制定本制度。
一、隐蔽工程质量验收办法及流程1、工程部负责本项目隐蔽工程验收的管理,监督总包方完成相关验收资料准备、隐蔽工程验收,并完成验收后的消缺整改。
2、项目施工分包方负责完成隐蔽工序的施工、相关验收资料准备和内部自检,负责按照约定时间通知工程部及监理组织隐蔽工程验收,并负责验收后的消缺整改。
3、隐蔽工程验收项目,由总包方在编制《项目质量保证体系方案》及《项目施工组织设计》予以明确,具体范围一般参考《建筑工程施工质量验收统一标准》质量验评范围表中所列出的隐蔽工程项目。
4、项目施工总包方必须在隐蔽工程项目完成施工,并具备验收的基本条件时,且自检合格后方可进行隐蔽工程项目验收的申请报验。
5、项目施工总包方需填写“隐蔽工程质量检查记录表”,提前24小时书面向工程部及监理报验,各有关单位应派人员按时到达现场,共同检查。
6、隐蔽验收的参加单位应包括:总承包、勘测设计单位代表、监理单位/业主、必要的检测单位等,重要部位的隐蔽验收应当邀请质量监督部门代表参加。
7、总包方应做好隐蔽工程的验收准备工作,做好自检记录,并提供相关检验试验记录等技术资料。
8、总承包方按照设计图纸和相关规程、规范,对照分包单位自检记录和施工记录进行现场实物抽查,抽查时分包方应出具有关技术资料。
9、经验收签证后的隐蔽工程项目,施工总包方不得自行变动;验收合格后经参加验收各方签证后方可隐蔽,进行下道工序作业。
10、若经检查验收发现问题,按不合格品处理由总包方进行消缺处理。
若总包方不按要求消缺处理的,不能进行隐蔽,不能进行下道工序作业。
11、质量问题处理完后必须通知监理和工程部重新检查,否则工程部及监理方有权通知施工总包方返工或停工。
12、施工总包方未按规定向监理报验而自行隐蔽,工程部及监理有权要求施工总包方对已隐蔽完部位进行开挖、剥露或解体,施工总包方必须按要求办理,其检查费用和有关的施工费用由总包方承担。
建筑工程质量控制点等级划分表
![建筑工程质量控制点等级划分表](https://img.taocdn.com/s3/m/bdde2c152bf90242a8956bec0975f46526d3a758.png)
防水混凝土工程
地下防水工程施工质量验收规范GB50208—2002
一、二级防水:混凝土配合比设计;迎水面混凝土保护层厚度≥50;止水带安装包括固定模板的拉杆的止水环;冬季混凝土施工的入模温度和养护;细部处理变形缝、施工缝、后浇带、穿墙管道、埋设件等
现浇结构尺寸偏差检验批质量验收记录0106035/020105
BR
混凝土设备基础尺寸偏差
有影响结构性能和使用功能的尺寸偏差;对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位.;
混凝土设备基础尺寸偏差检验批质量验收记录0106036
AHR
混凝土设备基础尺寸偏差
不应有影响结构性能和使用功能的尺寸偏差;对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位,如果有对经处理的部位,应重新检查验收;坐标位置,不同平面标高、预埋地脚螺栓孔,垂直度等
BR
木门窗安装工程
样品见证;门窗品种、材质、规格、颜色、试样、生产厂家,五金配件;
施工记录
AHFR
金属门窗安装工程
品种、类型、规格、性能、开启方向、安装位置、连接方式及铝合金型材壁厚;金属门窗填嵌、密封处理
金属门窗安装工程检验批质量验收记录030302
BR
塑料门窗安装
品种、材质、规格、颜色、试样、生产厂家品牌,尺寸、开启方向、安装位置、连接方式及填嵌密封处理,内衬增强型钢,门窗扇使用性能及配件开启灵活,关闭严密,无倒翘
分部子分部工程验收记录
吊顶
暗龙骨吊顶工程明龙骨吊顶工程,
建筑装饰装修工程质量验收规范GB50210—2001
民用建筑工程室内环污染控制规范
GB50325—2001
监理ABC三级明细质量控制要点表
![监理ABC三级明细质量控制要点表](https://img.taocdn.com/s3/m/d9703631640e52ea551810a6f524ccbff121ca31.png)
附表:三级质量控制要点明细表表一:工业建造物质量控制点序号 控制点等级 1 设计交底2 施工图会审3 材料检验4 施工方案审查5 桩基放线施工6 基础定位轴线标高测量7 承台基础验槽8 承台垫层9 钢筋捆扎,验收10 模板检查 11 浇灌砼 12 墙身砌砖 13 重要构件荷载试验 14 室内外装修 15 屋面防水 16 钢铝门窗工程17 交工技术文件、竣工图控制内容设计中特殊要求,施工中应注意的问题和材料选用等 对施工图存在的问题,不明确及施工不便的地方等进行讨论 检查合格证书,抽检记录,材料规格材质是否符合设计 施工进度,施工机具,施工技术措施, HSE/质量保证措施等 坐标,桩孔深度,土质,钢筋笼焊接,砼浇注 检查坐标点承台标高,槽尺寸,桩头检查 垫层厚度,水平,几何尺寸 钢筋规格,间距,搭拉长度坚固程度 几何尺寸,缝隙,稳定性配合比,埋件,浇灌令,隐蔽记录,振捣情况等坐标,轴线,标高,灰缝平竖直,灰浆饱满度,拉接筋设置,预留空等 荷载试验报告楼,地的平整度,墙面的平整度,粘接强度,色调均匀 基层处理,材料搭接长度,孔洞等的处理门窗出厂合格证,预埋件数量位置,关闭灵便,严密,坚固,填嵌饱满 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格监理 控制点W W H H W H W H H H W H H H W WWAR AR BR AR ARAR AR AR AR AR BR ARAR BR AR ARAR 表二:设备基础质量控制点A 、B 、C 施工 阶段准备 阶段交工 阶段阶段质量序号 控制点 1 设计交底2 施工图会审3 材料检验4 施工方案审查5 测量放线6 地基验槽7 钢筋绑轧8 地脚螺栓固定9 支模板10 浇灌砼11 基础外观检查12 基础交安装13 交工技术文件、竣工图 表三:钢结构预制安装质量控制点 质量 监理 控 制 内 容 类别 控制点AR W 设计中的特殊要求,施工中应注意的问题和材料选用等 AR W 对施工图存在的问题,不明确及施工不便的地方等进行讨论 CR H 检查合格证书,抽检记录,材料规格材质是否符合设计 BR H 施工进度,施工机具,施工技术措施,质量保证措施等控制内容设计中特殊要求,施工中应注意的问题和材料选用等 对施工图存在的问题,不明确及施工不便的地方等进行讨论 检查合格证书,抽检记录,材料规格材质是否符合设计 施工进度,施工机具,施工技术措施,质量保证措施等 坐标,水准点测量成果 地质与设计相符,几何尺寸规格,数量,搭接坚固程度,钢筋间距 数量,规格,方位,固定方式,稳定性,标高 几何尺寸,缝隙,支撑的稳定性 配合比,地脚螺栓,浇灌令,隐蔽记录 有无麻面,蜂窝孔洞基础各项数据,坐标,标高,螺栓或者孔间距尺寸,外观质量,安装单位复测验收序号 控 制 点1 设计交底2 施工图会审3 材料检验4 施工方案审查监理 控制点WWH HH H HH HWS S W质量 等级 ARARBRARBRBRARBRARBRCR BRAR准备 阶 段 准备 阶段工程 交接安装 阶段阶段 阶段5 构件验收6 基础验收7 构件组对 8 垫铁检查 9 构件安装 10 螺栓连接 11 现场油漆 12 基础灌浆13 交工技术文件、竣工图 表四:容器、塔器安装质量控制点序号 控 制 点1 施工方案审查2 设备检验3 基础验收4 耐压试验与气密试验5 设备吊装就位6 设备水平度/垂直度检查7 基础活动端垫板处理8 基础灌浆9 内件安装S 孔距、孔径尺寸及误差,构件各部尺寸检查W 坐标、轴线、标高、基准线,作交接记录S 轴线交点允差、整体尺寸允差、其它尺寸误差、焊接质量 H 垫铁组数、间距、搭接长度、每组块数 H 焊接技术要求、焊接质量检验标准S 磨擦面清理、高强螺栓终拧力距、螺栓连接、交付使用 S 颜色、层数、厚度、涂刷质量 S 砂浆配比填充密实情况W 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格控 制 内 容施工进度,施工机具,施工技术措施,质量保证措施等 型号、规格、出厂合格等,验收记录 坐标、标高、地脚螺栓位置,作交接记录检查各接口焊缝渗漏情况(根据实际情况确定是否进行) 水平度与垂直度、管口方位检查卧式设备水平度、立式设备塔类设备垂直度符合规范要求 检查滑板位置,涂上防锈油,检查设备长孔位置,挪移量 灌浆前检查,作隐蔽记录,充填密实,处表面抹光内件数量位置要求监理 控制点H W HH SH S H S质量 类别 BR AR ARARBARB BR CRB ARB ARBR C C BAR 安装阶段安装阶段准备 阶段交工 阶段阶段表五:换热器质量控制点监理 控制点W S检查各接口焊缝渗漏情况(根据实际情况确定是否进行) 位置度、水平度与垂直度,管口方位 充填密实,外表面抹光内件数量位置要求检查内件是否齐全正确,是否有杂物遗留检查滑板位置,涂上防锈油,检查设备长孔位置,留挪移量、螺母锁紧 检查内件是否齐全正确,是否有杂物遗留 每次沉降观测均作记录交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格监理 控制点H 检查内件是否齐全正确,是否有杂物遗留 S 每次沉降观测均作记录W 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格10 内部情况检查封闭 AR 11 基础沉降观测(如需要) CR12 交工技术文件、竣工图 AR 交工 阶段 序号 控制点1 设备及材料交接检验2 基础交接验收3 耐压试验与气密试验4 设备吊装就位找正5 二次灌浆6 内件安装7 内部情况检查封闭 8 基础活动端垫板处理9 封闭前的检查10 基础沉降观测 (如需要)11 交工技术文件、竣工图 型号,规格,出厂合格等坐标,标高,地脚螺栓位置B BRARBARCR AR质量 等级 质量 等级 ARBRARBRHHSH HSH SW表六:储罐安装质量控制点阶段 序号准备 阶段安装 阶段交工 阶段控制内容控制内容控制点阶段1 设备及材料交接检验2 基础交接验收3 耐压试验与气密试验4 设备吊装就位找正5 二次灌浆6 内件安装7 内部情况检查封闭8 基础活动端垫板处理9 容器封闭前检查10 基础沉降观测 (如需要)11 交工技术文件、竣工图 表七:大型储罐制作、安装质量控制点阶段1 施工方案审查2 设备及材料交接检验3 基础交接验收4 放样、下料,作标识5 组焊底板、焊缝检测6 提升装置安装调试型号,规格,出厂合格等坐标,标高,地脚螺栓位置检查各接口焊缝渗漏情况(根据实际情况确定是否进行) 位置度、水平度与垂直度,管口方位 充填密实,外表面抹光内件数量位置要求检查内件是否齐全正确,是否有杂物遗留检查滑板位置,涂上防锈油,检查设备长孔位置,挪移量 检查内件是否齐全正确,是否有杂物遗留 每次沉降观测均作记录交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格控制内容施工进度,施工机具,施工技术措施,排版图,质量保证措施等 型号,规格,出厂合格等 坐标,标高,地脚螺栓位置各种板下料后每块板的几何尺寸及坡口检测、按排版图作标识正确 几何尺寸、焊缝质量检测,真空试验按施工方案的提升装置受力计算书进行布设提升装置,调试提升工况监理 控制点H WSSHSAR BR AR BR B BR AR B ARCRAR质量 等级 BRARBRCBRCWSH H S H H S H SW序号 控制点 准备 阶段准备 阶段安装 阶段安装 阶段交工 阶段壁板、顶板组焊、质量检测 内件安装盛水试验与气密试验浮船升降试验 内部情况检查封闭基础沉降观测 (如需要) 交工技术文件、竣工图表八:带搅拌器设备安装质量控制点阶段 序号 控 制 点 质量 监理 控 制 内 容类别控制点准 1 设备开箱检查 AR W 安装箱单清点外观检查及资料清查,验收记录 备段 3 基础验收 AR H 中心位置、螺孔位置、标高等4 垫铁摆放 BR H 垫铁组数、位置、间距、垫铁组5 设备吊装 B S 吊点选择安 6 设备就位安装 B S 设备就位、初步找正、地脚螺栓浇灌装 7 设备找正 BR H 设备外壳位置度、垂直度找正阶8 搅拌器安装找正 BR H 搅拌轴垂直度、联轴节对中、搅拌叶与筒体间隙的找正9 基础灌浆或者焊固 AR H 灌浆前检查,作隐蔽记录,检查垫铁,如果安装框架上点焊接固定垫板 10 单机试运 AR H 根据工艺和设备情况,装水试运, 单机试运记录H 罐顶、各带壁板的几何尺寸、焊缝质量检测H 内件数量位置要求H 检查各接口焊缝渗漏情况(根据实际情况确定是否进行) H 用水或者压缩空气进行浮船升降试验(浮顶储罐 ) H 检查内件是否齐全正确,是否有杂物遗留S 每次沉降观测均作记录W 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格阶2 施工方案审查 BR H 吊装方法安装关键点的控制措施,质量保证措施等,并严格按出厂技术文件执行BR AR BR ARCRAR78 9 10 11 1213交工 阶段段BR11 交工技术文件、竣工图 AR W 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格监理控制点 W 型号、规格、出厂合格证及有关资料等作验收记录 HH H S SS HH H H H交工阶段表十:活塞式压缩机质量控制点阶段 序号 准 备吊装方法安装关键点的控制措施,质量保证措施等,并严格按出厂技术文件执行 坐标、标高、地脚螺栓孔位置等施工进度、施工机具、施工技术措施、质量保证措施等基础表面处理、垫铁找平、垫铁组数、每组块数、搭接长度、垫铁组间距 标高、进出口位置、坐标位置 清洗风干、对各部件进行检查 各部间隙、轴封的正确安装连轴接找正灌浆前检查,作隐蔽记录,检查垫铁,如果安装框架上则焊接固定垫板试车程序、步骤运行措施、检查部位、轴承温升、振动值要求 各部轴承温升、轴振动、起动电流等记录各部轴承温升、机电轴承温升、电流、出口压力、轴承、振动值等是否符合要求、运行记 录检查 交工技术文件数据准确,会签齐全,质量评定资料完善,初评合格序号 控 制 点 1 设备及附件开箱检验施工方案审查 2 基础检验验收 3 施工方案审查 4 基础处理5 设备安装6 设备拆卸清洗 (按需要)7 组装找平8 基础灌浆或者焊固9 试车方案审查 10 空负荷试车(机电)11 负荷试车12 交工技术文件、竣工图 1、图纸进行专业会审,检查图纸中的错误、现场不符的情况以及专业交叉中有问题的地方 2、审查 施工方案中的施工方法是否符合现场实际,是否具有可行性;技术参数是否符合图纸和规范的要求交工阶段表九:泵,风机安装质量控制点 质量 类别ARBR AR BRB CRCR BRAR BR AR AR控 制 内 容1 图纸会审、施工方案安装阶段监理 控制点 准备 阶段质量 等级 控制措施AR W控制点阶段 ARW序号 控制点2 机组及附件接收3 基础交接、复查4 压缩机机身煤油试漏5 压缩机机身就位初找正6 地脚螺栓灌浆前检查7 机身安装8 压缩机主机安装9 主轴轴承及滑道安装 10 气缸组装11 活塞杆及连杆检查12 压缩机活塞及活塞杆安装 13 汽缸阀门检查14 活塞杆跳动值检查 15 轴承润滑系统 16 汽缸及填料润滑 17 油系统冲洗 18 油系统整定 19 冷却系统20 控制和保护系统 21 盘车装置检查 22 空负荷试运转 23 系统吹扫 24 负荷试运转25 交工技术文件、竣工图 表十一:离心式压缩机质量控制点阶段 序号 控制点 准备 1 设备开箱检验控制措施1 加强对机组的材料、零部件的入库检验、保管,对检查出机组部件有质量问题的,及时向有关部门 反映,确保用于工程的材料质量符合设计及规范要求2 对质量证明书、合格证及复证记录确认复测基础的外形尺寸、预留洞、预埋螺栓是否符合图纸要求,允许偏差是否符合规范和技术文件的要求。
重要隐蔽(关键部位)工程质量等级核备表
![重要隐蔽(关键部位)工程质量等级核备表](https://img.taocdn.com/s3/m/2f33fa402b160b4e767fcf7f.png)
重要隐蔽(关键部位)工程质量等级核备表
单位工程名称
2011年京山县农村饮水安全工程
分部工程名称
重要隐蔽
(关键部位)
工程名称
施 工 单 位
检 查 日 期
年 月 日
自查情况(地质情况描述、基础开挖
意见
监理复核
抽查意见:
监理工程师: (签名)
量等级)。
质量问题处理意见,核定质
(隐蔽工程内容,质量情况,
工
程
及
关
键
部
位
项目
单位
数量
备注
验
收
意
见
及
简
图
参加人员签字
施工单位
监理单位
业主
设计
隐蔽工程验收单
工程承建单位:合同编号:
单位工程名称或编码
分部工程名称或编码
验收单元工程(工序)
验收项目名称
验收
内容
简述
一致
验收
意见
验收单位
业主单位
监理单位
设计单位
质监单位
承建单位
参验人
签名
日期
说明:一式份报送监理部,签证后返回承建单位两份,作相应单元工程计量支付签定和质量评定资料备查。
监督
机构
市质量监督站核备意见:
核定等级:核备人:机构负责人:
年 月 日
注:重要隐蔽工程验收时,设计单位应同时派相应专业工程师参加。备查资料清单中凡涉及到的项目应在“□”内打“√”,如有其它资料应在括号内注明资料的名称。
隐蔽工程工序检查验收记录表
单位工程名称
单元工程名称、部位
分部工程名称
日期
年月日
观感质量检查有关规定及隐蔽工程一览表
![观感质量检查有关规定及隐蔽工程一览表](https://img.taocdn.com/s3/m/705fb867ad51f01dc281f1fd.png)
观感质量检查有关规定及主要隐蔽工程项目一览表根据《电力建设施工质量验收及评价规程》第1部分土建工程附录A:单位(子单位)工程、分部工程观感质量检查方法及要求。
A.1 检查及核查人员组成观感质量检查应由监理单位组织参加验收的各方人员共同进行(应由三名以上工程技术人员共同评定,也可采取分别打分,再计算平均值为各检查项的得分)。
A.2 检查数量室外和屋面全数检查 (分为若干个检查处); 室内按有代表性的自然间抽查 10% ,应包括附属房间及厅道等。
A.3 评分标准评分标准划分为三级:一级得分率大于85%,二级得分率为 70%~85%; 三级得分率为70%以下。
其中:一级要求所检查项目符合设计和验收标准规定外,外观整齐美观,色泽均匀一致,线条平直,棱角分明,尺寸、位置正确,表面平直光滑、整洁,图案清晰悦目,质地密实坚固,工艺做法规范,无缺陷;二级要求所检查项目符合设计和验收标准规定,色泽基本均匀一致,表面基本平直光滑,工艺做法规范,无明显缺陷,个别地方有瑕疵;三级要求所检查项目基本符合设计和验收标准规定,个别检查点有不符合标准规定的要求,应进行返工处理或整修。
A.4 检查记录单位工程观感质量验收应在分部工程观感质量验收合格基础(表3.0.12-7~表3.0.12-10)进行,在评分栏内根据所评等级和相应的得分率填写相应的得分值,检查项目数根据单位工程结构具体情况而定。
在合计栏内的应得分为本单位工程实际检查项目的标准分总和,实得分为经观感评分后各项得分总和。
在核查意见栏内根据单位工程综合得分率填写“好”、“一般”、“差”。
在核查结论栏内填写“符合要求”。
对观感质量进行共同验收时,应由检查 (核查) 组长或指定检查组成员专人记录。
采取分别打分时,应由检查 (核查) 组长负责计算统计,并在表3.0.12-7~表3.0.12-10中记录统计结果。
分部工程观感质量验收应在分项工程全部验收合格后(表3.0.13-19~表3.0.13-27)进行,验收标准及方法同单位工程观感质量验收方法一致。
隐蔽工程项目一览表
![隐蔽工程项目一览表](https://img.taocdn.com/s3/m/ded709e4dc3383c4bb4cf7ec4afe04a1b171b051.png)
有保温隔热、防腐要求的给水、排水、采暖、消防、喷淋头管道和相关设备
3
埋地的采暖
1
建筑、电气工
程
埋于结构内的各种电线导管
2
利用结构钢筋做的避雷引下线
3
等电位及均压Βιβλιοθήκη 暗埋4接地极装置埋设
5
不进人吊顶内的电线导管
6
不进人吊顶的线槽
7
不进人电缆沟敷设的电缆
1
通风与空调工程
敷设于竖井内,不进人吊顶内的风道
2
隐蔽工程项目一览表
序号
专业
隐蔽项目
1
土建
地基验槽
2
土方工程
3
支护工程
4
地下防水工程
5
钢筋工程
6
外墙保温
7
楼地面工程
8
抹灰工程
9
门窗工程
10
饰面豉工程
11
屋囿工程
1
给水、排水及采暖
直埋于地或结构中,暗铺设于沟槽、管井、不进人吊顶的给水、排水、雨水、采暖、消防管道和相关设备,以及有防水要求的套管。管道连接做法及质量:附件使用,支架固定,以及是否已按设计要求及施工规范规定完成强度严密性、冲洗等实验。
有绝热、防腐要求的风管、空调水管及设备
1
电梯工程
检查电梯承重梁、起重吊环埋设;电梯钢丝绳头灌注;电梯井道内导轨、层门的支架、螺栓埋设、安全接地
隐蔽工程质量控制及措施
![隐蔽工程质量控制及措施](https://img.taocdn.com/s3/m/fea174096f1aff00bfd51e80.png)
隐蔽工程质量控制及措施每道隐蔽的工序未经监理工程师的批准,不得进入下一道工序施工,确保监理工程师对即将覆盖的或掩盖的任何部位工程进行检查、检验以及任何分部工程施工前对其基础必须经监理工程师进行检查,监理工程师认为已覆盖的工程有必要返工检查时,质检工程师和施工员要积极配合并作好记录。
主要隐蔽工程质量控制责任制详见下表,隐蔽工程验收程序见下图。
表 2.8-2主要隐蔽工程质量控制责任制详表序隐蔽项目名称责任人质量控制点号(质量工程师)设备定位、钢筋笼吊(测量工程1桩墙质量控制放、灌注混凝土质量控师)制。
(试验工程师)地基基底验槽2质量保证钢筋工程质量保3证防水工程质量控4制接地系统与预埋件5预留孔洞质量控制(质量工程师)(测量工程师)(试验工程师)(质量工程师)(试验工程师)(质量工程师)(土建工程师)(机电工程师)(土建工程师)(质量工程师)基底修整、基底验槽、超挖处理、封底垫层。
优选供应商 (业主指定 )及证单查验、进场复试、抽样检查。
成立专业队伍并建立质控体系、优选材质、干燥施工、成品保护。
优选接地材质、确保埋深、保证焊接、降阻剂施放、性能 (接地电阻等 )实测。
隐蔽工程施工作业班组自检施工队质检员复检合格填写验收表格标段质检工程师组织验收、签证合格监理工程师检查隐蔽签证合格施作隐蔽工序返工或返修不合格不合格不合格图 2.8-5隐蔽工程验收程序图。
隐蔽工程检查表格(共14张)
![隐蔽工程检查表格(共14张)](https://img.taocdn.com/s3/m/a6ab03f469dc5022aaea0093.png)
---------------------------------------------------------------最新资料推荐------------------------------------------------------隐蔽工程检查表格(共14张)隐蔽工程检查表格 (共 14 张) 表格目录序号表格名称 1 工程检查[通用隐检工程检查] 2 一般路堤基底处理工程检查 3 路基地基浅层处理工程检查 4 钻(挖) 孔桩成孔检查 5 钻(挖) 孔桩灌注水下混凝土前检查 6 桩基承台基坑检查 7 桥梁明挖基础基底检查 8 涵洞及框架桥明挖基础基底检查 9 桥梁墩台(完工后) 中线、水平、跨度检查 10 隧道衬砌厚度、防水层及背后填塞检查 11 铺轨前路基完成情况检查 12 路基高程及宽度实测与设计对照表 13 地下电缆线埋设检查14 地线埋设工程检查[通用隐检工程检查]工程检查工程项目名称:施工合同段:编号:工程名称施工单位工程地点检查日期年月日经检查认为满足设计要求□ 经整改后满足设计要求□ 决定:准予隐蔽□ 准进入下道工序,。
1、附件:主管工程师年月日施工负责人年月日质检工程师年月日监理工程师年月日一般路堤基底处理工程检查工程项目名1 / 16称:施工合同段:编号:单位名称施工单位工程地点检查日期年月日里程:自至共 m 1、该段设计单位地质勘察文件已提供□:/未提供□:PS= Mpa 地基土类型,水位地表已□/未□进行地质补充勘探,勘探结果:PS= Mpa 或[]= Mpa 地基土类型,地下水距地表 m 2、施工前场地清理情况: 3、地下水处理措施:4、草皮、树根、杂物清理情况:已清除□/未清除,指出后清除□ 5、陡于:1:10 横坡台阶处理情况(请绘制草图说明) 6、挖除深度m ,换填 m 换填材料名称材料检验报告编号。
7、基底平整:合格□/经指出返工合格□ 8、经用法检测---------------------------------------------------------------最新资料推荐------------------------------------------------------个断面共个点。
水利工程重要隐蔽(关键部位)核备表
![水利工程重要隐蔽(关键部位)核备表](https://img.taocdn.com/s3/m/0524a6f719e8b8f67c1cb9bb.png)
注:1、重要隐蔽单元工程(关键部位单元工程)质量等级签证表及相关的检查、检测资料为附件,每月汇总一次报工程质量监督机构核备,完成核备后附件返还。
注:1、重要隐蔽单元工程(关键部位单元工程)质量等级签证表及相关的检查、检测资料为附件,每月汇总一次报工程质量监督机构核备,完成核备后附件返还。
注:1、重要隐蔽单元工程(关键部位单元工程)质量等级签证表及相关的检查、检测资料为附件,每月汇总一次报工程质量监督机构核备,完成核备后附件返还。
月汇总一次报工程质量监督机构核备,完成核备后附件返还。
重要隐蔽(关键部位)单元工程质量等级签证表
![重要隐蔽(关键部位)单元工程质量等级签证表](https://img.taocdn.com/s3/m/057556f7482fb4daa48d4b01.png)
备查资料清单
(1)地质编录;□
(2)测量成果(包括平面图、纵横断面图);□
(3ห้องสมุดไป่ตู้检测试验报告(岩芯试验、软基承载力试验、结构强度等);□
(4)影像资料;口
(5)其他()□
联合小组成员
单位名称
职务、职称
签名
项目法人
监理单位
设计单位
施工单位
运行管理
注:重要隐蔽单元工程验收时,设计单位应同时派地质工程师参加。备查资料清单中凡涉及到的项项目应在“□”内打“√”,如有其他资料应在括号内注明资料的名称。
面对强大的对手,明知不敌,也要毅然亮剑,即使倒下,也要化成一座山
水利水电工程
表0.4重要隐蔽(关键部位)单元工程质量等级签证表
单位工程名称
单元工程量
分部工程名称
施工单位
单元工程名称、部位
自评日期
年月日
施工单位自评意见
1.自评意见:
2.自评质量等级:
终检人员(签名)
监理单位抽查意见
抽查意见:
监理工程师(签名)
联合小组核定意见
1.核定意见:
2.质量等级:
年月日
保留意见
隐蔽工程验收部位隐蔽内容及划分范围汇总
![隐蔽工程验收部位隐蔽内容及划分范围汇总](https://img.taocdn.com/s3/m/a26d4d880029bd64783e2cec.png)
地基与基础(混凝土构筑物)
基坑、钢筋、钢筋连接、混凝土浇筑、防水层回填、功能性检测及外观质量等
按砼构筑物(初沉池、二沉池、曝气池、消化池)、基坑、各种类型桩基(灌注桩、沉入桩、树根桩)、混凝土基础等项目划分
主体工程(混凝土构筑物)
钢筋、钢筋连接、预应力筋、变形缝、混凝土浇筑、结构防水、防腐、各部位预埋件安装位置及功能性监测情况;结构构件参照桥梁及外观质量等
按挡墙、搭板、引路等划分;桥两端引路按路基、底基层、基层划分
3
3
排
水
工
程
排
水
工
程
明挖管道
槽底、基础(砂石、混凝土)安装、接口、检查井及砌筑、沟槽回填及功能性检测、外观质量等
按隐蔽内容长度划分
顶管
管内地高程、轴线位置、接口渗漏水试验、工作坑回填及功能性检测;特殊混凝土检查井的钢筋、钢筋连接、混凝土浇筑等检(试)验及外观质量等
河道
钢筋、钢筋连接、河底基础护砌及外观质量等
按长度划分
4
中
水
管
道
工
程
管道工程
槽底、基础(砂石、混凝土基)、安装、接口、检查井及砌筑、沟槽回填及功能性检测等
按隐蔽内容长度划分
拉管工程(主体)
拉管、检查井基础砌筑、(浇筑)及功能性检测等
按钻进管道的长度、检查井砌筑、回填顶管坑等划分
5
污
水
处
理
厂
及
中
水
厂
工
按砼构筑物(初沉池、二沉池、曝气池、消化池)混凝土底板、池壁、柱、梁、顶板、预制构件等项目划分
基础(构筑物)
基坑、钢筋、钢筋连接、混凝土浇筑、钎探检测等功能性检测及外观质量
隐蔽工程如何分级管理方案
![隐蔽工程如何分级管理方案](https://img.taocdn.com/s3/m/1080218c8ad63186bceb19e8b8f67c1cfad6eedf.png)
隐蔽工程如何分级管理方案一、隐蔽工程的管理分级1. 针对不同类型的隐蔽工程,可以实行不同级别的管理。
通常可以分为一级、二级和三级管理。
一级管理是对最重要、最关键的隐蔽工程进行严密管理,二级和三级管理则逐级放宽,对于一般性的隐蔽工程进行相对宽松的管理。
2. 隐蔽工程的分级管理应当考虑到规模、影响及其对整体工程的重要性。
一般来说,临近人员活动区域及对建筑物结构具有重要影响的隐蔽工程,应当列为一级管理。
而对建筑物次要结构影响小的隐蔽工程,可以列为二级或三级管理。
3. 隐蔽工程的分类可以根据其功能和性质进行。
隐蔽工程在建筑结构中的不同职能,例如:通风、水电、燃气等可以进行分类管理,每类都可以有自己的管理级别。
4. 隐蔽工程的安全、质量与进度,也是管理分级的考虑因素。
对于存在安全隐患的隐蔽工程,或者对进度造成重要影响的隐蔽工程,可以提高其管理级别。
5. 隐蔽工程的分级管理应当充分结合实际情况。
在实际施工中,隐蔽工程的性质和特点各不相同,应当根据实际情况进行具体的管理分级,做到有的放矢。
二、隐蔽工程分级管理的重要性1. 实施管理分级可以根据工程的特点,采取不同的管理措施,保证对不同类型的隐蔽工程进行针对性的监督和管理。
2. 通过管理分级,可以使管理工作更具针对性,提高管理工作的效率。
可以将有限的管理资源优先投入到一级管理的重点隐蔽工程上,保证其安全、质量和进度。
3. 加强对一级管理的隐蔽工程的监督和管理,可以有效降低隐蔽工程的风险,保障建筑物的结构安全和使用功能。
4. 通过管理分级,可以实现对隐蔽工程的分类管理,降低监管难度,提高监管效果,有助于防范隐蔽工程中可能存在的质量问题和安全隐患。
5. 隐蔽工程的管理分级可以促进施工单位和监理单位的合作与沟通,形成一个有机的、高效的管理体系,为保证施工质量和工程进度提供保障。
三、隐蔽工程分级管理的具体措施1. 建立隐蔽工程分级管理制度。
明确不同级别隐蔽工程的管理职责、权限和工作程序。
隐蔽分项目录电
![隐蔽分项目录电](https://img.taocdn.com/s3/m/2741313f7dd184254b35eefdc8d376eeaeaa17d6.png)
统表A08-4分项目录(施工记载资料)20099施工现场安全施工注意事项1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。
不许私自用火,严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。
9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。
10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。
施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。
13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。
14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。
凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意,非操作人员不得使用。
17、电动机械设备,必须有漏电保护装置和可靠保护接零,方可启动使用.18、未经有关人员批准,不得随意拆除安全设施和安全装置;因作业需要拆除的,作业完毕后,必须立即恢复。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
内部审查① 内部审查① 内部审查① 内部审查① 内部审查① 内部审查① 内部审查① 内部审查①
2 钢筋工程样板:规格、型号、间距、搭接方式及质量 ★ ↑/▲ 3 保温工程样板:材料、厚度、平整度、严密性★ 4 土建隐蔽 工程样板 砌体施工样板:材料、拉结筋、平整度、 顶砖、灰缝饱满度 ↑/▲ ↑/▲ ↑/▲
★
5 抹灰施工样板:材料、平整度、粘合性、养护★ 6 土方护壁工程及桩基样板:钢筋、砼、预 应力、尺寸
★★ ↑/▲
7 防水工程样板:基层处理、材料品牌质量、搭接长度 ★★ ↑/▲ 幕墙及钢结构施工样板:材料规格型号, 8 钢结构焊接及防锈,高强螺栓拉拔试验, 骨架规格型号,节点连接方式
★★ ↑/▲
每项目、每合同单位及每劳务单 位、每一分项做一个样板,并附 样板前中后照片,照片包括但不 限于本表中对各分项工程隐蔽照 片要求;现场组织样板验收必须 现场签字确认,需要事后讨论走 OA流程的,须在现场签字栏及相 关照片注明原因并签字说明;样 板附件的照片均须签字确认;走 OA流程补签的样板审批手续须将 OA流程审批流程打印并将原样板 验收表一并作为一个文件保存。 验收合格后挂牌 相关记录:照片、样板验收记录 、样板材料试验报告等
★
↑/▲
内部审查①
内部审查② (技术参 内部审查③ 与)
★
↑/▲
内部审查①
内部审查② (成本参与 收方)
钢筋工程
重大部位钢筋工程(包括:抗浮锚杆钢筋 、永久性护壁锚索及锚杆、特殊结构钢筋 (转换层结构、预应力现浇砼结构、薄壳 1 结构)): ★ 钢筋焊接、机械连接现场检查检测,钢筋 规格、型号、数量,钢筋间距、骨架尺寸 、保护层厚度,预留预埋及定位
内部审查①
内部审查② 内部审查③ (技术)
每栋每单元首层、中间层、顶层 、高大模板工程的每层一组照片 (架体、砼浇筑时、砼浇筑完成 后能反应剪力墙筋位置的楼面测 量放线、拆除后修补前室内剪力 墙及梁板砼成型质量) 相关记录:照片、高大模板工程 验收会议纪要及签到表、拆模申 请、工程资料等 每处附一组事前事中事后照片, 相关记录:照片、重大缺陷修复 方案、会议记录、缺陷修复验收 记录等。 每栋每单元每面一组照片(GRC 等多层安装的,每单元每面每首 层、中间层、顶层一组照片)。 照片包括但不限于:事前基层质 量及测量放线,事中反应埋板螺 栓连接及防锈、主次龙骨全貌 图,事后反应接缝处理及面层质 量。 相关记录:照片、验收会议纪要 及签到表、工程资料等 钢筋、砼工程要求同上;预应力 逐孔隐蔽验收,张拉、压浆时每 断面每天每台机械班组附一组隐 蔽照片:照片包括但不限于反应 张拉压浆机械型号及人物。 相关记录:照片、张拉申请、验 槽记录会议纪要、工程资料等
★
↑/▲
内部审查①
内部审查② (技术)
★★ ↑/▲
内部审查①
内部审查② 内部审查③ (必要时) 内部审查② 内部审查② 内部审查② 内部审查② 内部审查② 内部审查② 内部审查③ (技术) 内部审查②内部审查③ 内部审查② 内部审查③ (技术)
●
1 耐磨地坪样板:基层处理、材料、平整度、厚度 ★
↑/▲
↑ 内部审查①
子/分 子/分公司 公司质 成本/技术 量安全 管理单位 管控机 构
内部审查② (成本/技 术) 内部审查② (成本参与 收方)
公司质量 安全监督 单位/公司 生产管理 专家
管控要求/相关记录
施工准备
1 图纸会审
按《图纸会审作业标准与流程》 执行 每一收方记录中每断面或全景附 事前测量时照片,破障完成后全 景照片,按台班收方的照片反映 机械型号及数量。 相关记录:照片等 全景事前事中事后照片,开挖前 原地貌土方格网标高抄测确认, 基底标高确认,验收合格后挂牌 相关记录:标高网格图、照片、 移交单、验收会议纪要及签到表 、工程资料等 逐孔隐蔽验收,每断面每视线范 围内每50延米附一组隐蔽照片: 照片包括但不限于反应测量孔深 时的验收场景(时间、人、工具 、点位等)照片。验收合格后挂 牌 相关记录:照片、砼浇筑令、验 槽记录会议纪要、工程资料等 每次每单元一组验槽时全貌照 片,换填方量的事前、事中、事 后照片,换填量现场分阶段收方 资料。验收合格后挂牌 相关记录:照片、移交单、验收 会议纪要及签到表、工程资料等 每栋每单元首层、中间层、顶层 重大部位工程的每层每单元一组 照片(关模前墙柱梁板筋、转换 层剪力墙插筋完成时、专项验收 时、砼浇筑时、砼浇筑完成后养 护时)验收合格后挂牌 相关记录:照片、验收会议纪要 及签到表、关模板申请、工程资
★
↑/▲
内部审查①
内部审查② 内部审查③ (技术)
●
模板及砼 工程
重大结构砼(包括:转换层结构、预应力 现浇砼结构、薄壳结构等):配合比,砼 1 强度,浇筑方式,振捣,观感,砼平整 度,垂直度、截面尺寸,砼养护。
★★ ↑/▲
内部审查①
内部审查②内部审查③
●
2
重大砼质量缺陷处理:处理方案及其确认 ★★ ↑/▲ 、检测数据、验收结论
●
1 幕墙、钢 结构及GRC 工程 2
一般工程幕墙、钢结构及GRC工程(总面积 小于500m2)
★
↑/▲
内部审查①
内部审查②
●
重要工程幕墙、钢结构及GRC工程(总面积 ★★ ↑/▲ 大于500m2及以上)
内部审查①
内部审查② 内部审查③ (技术格、尺寸 、间距)、砼(标号、配合比、密实度) 1 、预应力(锚孔深度、钢绞线长度、压浆 等)、墙体(材质、质量、垂直度) 高大挡墙:地基处理、钢筋(规格、尺寸 、间距)、砼(标号、配合比、密实度) 2 、预应力(锚孔深度、钢绞线长度、压浆 等)、墙体(材质、质量、垂直度)
1 破障:材质,体积大小或工时 土石方工 程 土方开挖及人工捡底:边线、标高、工作 2 面移交
★
↑/▲
内部审查①
★
↑/▲
内部审查①
内部审查② (成本参与 核对方量)
桩基工程:(含人工和机械挖孔)桩成孔 尺寸,成孔长度,扩大头尺寸,桩身长 1 度,钢筋规格、型号、数量、间距,砼标 号、振捣密实度。 地基基础 工程 地基处理及地基验槽:土方换填、人工捡 2 底标高、钎探、地勘剖面对比图,软基处 理检测报告
重要隐蔽工程管控一览表(土建)
分级管控定义:★子/分公司工程管理单位/成本管理单位/技术管理单位;★★子/分公司质量安全管控机构。 职责权限符号定义及说明:1、发起/审核:↑ ; 2、审批▲; 3、内部审查①②③…(最后一级作为内部审批节点);4、备案/知会●;5、法 定外部程序是含施工、监理单位和专业审查机构。 建设单位内部流程 隐蔽工程 管控项目 管控要点/主控内容分解 管控 法定外 子/分公司工 级别 部程序 程管理单位/ 工程项目部 ★
