线束解析案例

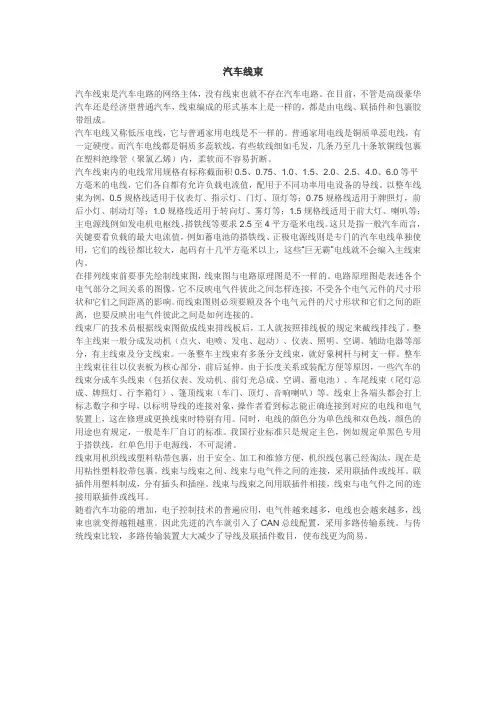

汽车线束汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。
在目前,不管是高级豪华汽车还是经济型普通汽车,线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线,它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线,有一定硬度。
而汽车电线都是铜质多蕊软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管(聚氯乙烯)内,柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线,它们各自都有允许负载电流值,配用于不同功率用电设备的导线。
以整车线束为例,0.5规格线适用于仪表灯、指示灯、门灯、顶灯等;0.75规格线适用于牌照灯,前后小灯、制动灯等;1.0规格线适用于转向灯、雾灯等;1.5规格线适用于前大灯、喇叭等;主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。
这只是指一般汽车而言,关键要看负载的最大电流值,例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用,它们的线径都比较大,起码有十几平方毫米以上,这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图,线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像,它不反映电气件彼此之间怎样连接,不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离,也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后,工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机(点火、电喷、发电、起动)、仪表、照明、空调、辅助电器等部分,有主线束及分支线束。
一条整车主线束有多条分支线束,就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分,前后延伸。
由于长度关系或装配方便等原因,一些汽车的线束分成车头线束(包括仪表、发动机、前灯光总成、空调、蓄电池)、车尾线束(尾灯总成、牌照灯、行李箱灯)、篷顶线束(车门、顶灯、音响喇叭)等。
汽车线束疲劳断裂分析及应对方案设计
汽车线束疲劳断裂分析及应对方案设计今天的TOPIC,是个头疼的问题--线束疲劳断裂,如果没有一定的失效经验积累或者有完备的实验验证方案,问题的突然发生,会让你感到惊讶不已。
什么是线束疲劳断裂?线束的金属导体(铜丝)在交变应力作用下(振动或者运动件产生),应力值虽然始终没有超过材料强度极限,经过长时间的应力反复循环作用以后,导体发生突然脆性断裂。

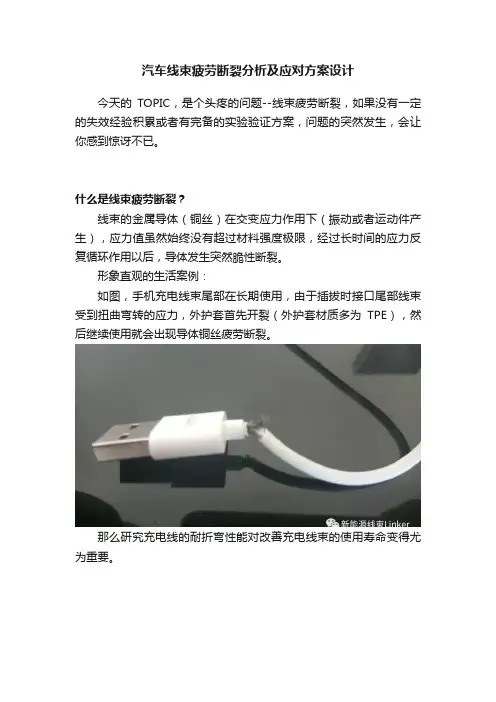

形象直观的生活案例:如图,手机充电线束尾部在长期使用,由于插拔时接口尾部线束受到扭曲弯转的应力,外护套首先开裂(外护套材质多为TPE),然后继续使用就会出现导体铜丝疲劳断裂。
那么研究充电线的耐折弯性能对改善充电线束的使用寿命变得尤为重要。
下方图片是疲劳断裂的导体断口位置的微观形貌,疲劳端口多发生在硬度差异的结合处,如上图充电线的圆圈位置,汽车线束线束固定卡扣的固定位置,导体会在长期挤压的位置形成凹痕,导体单丝之间会有相互运动产生的摩擦痕迹,一般导体断口位置会有一定的氧化。
线束疲劳断裂的危害手机充电线束的断裂只是影响我们手机充电,再借条充电线不影响我们看公众号、刷抖音,但作为汽车线束就大不相同,汽车线束作为高、低压电气/器部件的连接载体,承载整车的动力、信号传输,主导着整个汽车的安全与性能,汽车的载体是人,安全和客户感受尤为重要,。
线束疲劳断裂是线束的主要失效模式之一,汽车的车门线束、后背箱线束、发动机线束、车速传感器线束、新能源汽车的驱动电机线束(特别是轮边电机)、打气泵线束、空调压缩机线束等,在使用过程中承受弯曲载荷和振动载荷,恶劣环境下还要承受热载荷。
当这些汽车线束被运动或振动部件做周期性运动时,如果设计不合理,电缆耐弯曲性能不足,导体铜丝部分或全部会出现断裂、断股问题,就会影响车辆的正常功能及安全,目前整车对于导体断裂没有较好的检测手段,只有在线束导体完全短路、断路故障才能检测。
如果是新能源汽车高压线束突然发生短路,可能出线拉弧,对线束及电气部件甚至是整车造成不同程度的危害。
汽车电路故障检修经典案例(案例解析)

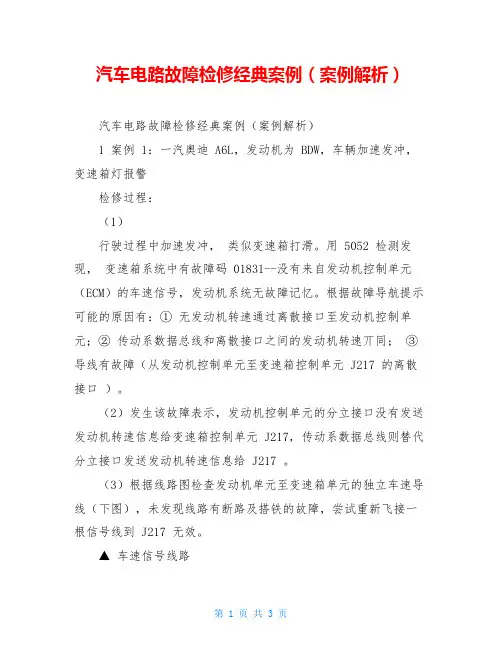

汽车电路故障检修经典案例(案例解析)汽车电路故障检修经典案例(案例解析)1 案例 1:一汽奥迪 A6L,发动机为 BDW,车辆加速发冲,变速箱灯报警检修过程:(1)行驶过程中加速发冲,类似变速箱打滑。
用 5052 检测发现,变速箱系统中有故障码 01831--没有来自发动机控制单元(ECM)的车速信号,发动机系统无故障记忆。
根据故障导航提示可能的原因有:① 无发动机转速通过离散接口至发动机控制单元;② 传动系数据总线和离散接口之间的发动机转速丌同;③ 导线有故障(从发动机控制单元至变速箱控制单元 J217 的离散接口)。
(2)发生该故障表示,发动机控制单元的分立接口没有发送发动机转速信息给变速箱控制单元 J217,传动系数据总线则替代分立接口发送发动机转速信息给 J217 。
(3)根据线路图检查发动机单元至变速箱单元的独立车速导线(下图),未发现线路有断路及搭铁的故障,尝试重新飞接一根信号线到 J217 无效。
▲ 车速信号线路(4)既然故障码明确指向发动机转速信号,并且发动机控制单元没有故障码,线路又没有问题,读取变速箱单元中的发动机转速数据块发现,转速信号有时确实存在失真的现象,而发动机控制单元中的转速信号正常,怀疑变速箱控制单元本身有问题。
但尝试更换变速箱单元后故障依旧。
(5)进一步检查相关线路发现发动机舱左侧外接启动的负枀柱未拧紧,上面固定的接地线存在松动的现象,紧固后试车,故障排除(下图)。
▲ 接地点位置(6)从电路图可知,该接地点号码为 646,是 J623 以及J217 的接地点,可能在生产过程中未紧固到位,线路图如下图所示。
▲ 646 接地点线路图故障排除:紧固接地点。
2 案例 2:20__ 款标致 307 _S 1.6L 自动天窗版,车辆在正常行驶中会突然点亮发动机故障灯,发动机转速自动上下浮动(游车现象),熄火后重新发动正常,故障发生周期丌定检修过程:(1)检测故障,连接车辆诊断器,读取故障如下图所示。
学习资料 一份线束质量8D分析案例
学习资料一份线束质量8D分析案例8D问题解决法(Eight Disciplines Problem Solving,缩写:8D)也称为团队导向问题解决方法或8D report,是一个处理及解决问题的方法,常用于品质工程师或其他专业人员。
8D问题解决法的目的是在识别出一再出现的问题,并且要矫正并消除此问题,有助于产品及制程的提升。
若条件许可时,8D问题解决法会依照问题的统计分析来产生问题的永久对策,并且用确认根本原因的方式聚焦在问题的根源。
8D问题解决法是在汽车产业、组装及其他产业中,利用团队方式结构性彻底解决问题时的标准作法。
最早8D问题解决法分为8个步骤,但后来又加入了一个计划的步骤D0。
8D问题解决法依照PDCA的循环,其作法如下:D0:计划:针对要解决的问题,确认是否要用到8D问题解决法,并决定先决条件。
D1:建立团队:建立一个团队,由有产品或制程专业知识的人员组成。
D2:定义及描述问题:用可以量化的何人(Who)、何物(What)、何地(Where)、何时(When)、为何(Why)、如何(How)及多少钱(How much)(5W2H)来识别及定义问题。
'Description + Photos'D3:确认、实施并确认暂行对策:定义暂行对策矫正已知的问题,并实施并确认此对策,避免用户受到问题的影响。
Immediate action + Immediate correctionD4:确认、识别及确认根本原因及漏失点(escape points):找出所有可以会造成此问题的原因,并且找到为何在问题发生后没有注意到有问题。
所有的问题原因都需要经过确认或是证实,不只是单纯脑力激荡的结果。
可以用五问法或是鱼骨图来根据问题或是其影响来标示其原因。
Root cause found + Fish bone analysis. D5:针对问题或不符合规格部分,选择及确认永久对策:经过试量产来确认永久对策已经解决客户端的问题。
