NE555最详细最权威指南
ne555定时器引脚图及功能
ne555定时器引脚图及功能(gōngnéng)555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向(fāngxiàng)排列。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。
如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将RS 触发器置 0，使输出为低电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo4脚：是直接清零端。
当此端接(duān jiē)低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连(xiānɡ lián)，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
ne555中文资料_数据手册_参数
ne555单片计时电路是一种非常稳ne555定的控制器，能够产生精确的时延或振荡。在延 时工作模式下，时间由一个外电阻器和一个电容器精确控制。对于作为振荡器的稳定运 行，自由运行频率和占空比都能精确地控制两个外部电阻和一个电容器。在下降的波形 上可触发和复位电路，输出结构可源或汇至555。功能·断开时间小于2 s·马 克斯。操作频率大于500 khz··从微秒时间小时运行不稳和单稳态模式·高输出电流· 可调占空比
·TTL兼容·温度稳定性的0.005%°CAPPLICATIONS·精密计时··顺序时间·延时脉 冲代一代·脉冲宽度调制触发脉冲ne555宽度要求和时延由于触发电路的性质，定时器 将触发输入脉冲的给定运行边缘。要使设备超时，必须在超时前将触发电压水平返回到 比电源电压三分之一以上的电压。这可以通过使触发器短脉冲或通过交流耦合进入触发 器来实现。通过交流耦合触发，如图1所示，ne555当触发信号到达地面时，ne555将产生 一个短的负行脉冲。交流耦合通常与启动时间周期的开关或信号一起使用。如果触发器 是heldlow，没有交流耦合，比时序周ne555期长，则输出在低触发信号持续期间将保持 高状态，而不考虑阈值比较器状态。这是由于Q15在Q16基础上的优势，控制双稳态触 发器的状态。当触发信号恢复到较高水平时，输出将立即下降。因此，在这种情况下， 输出信号将跟随触ne555发器信号。另一个考虑因素是ne555“关闭时间”。这是阈值达 到2/3 vcc后所需的时间量，以使输出降低。进一步的解释是，当达到2/3 VCC时，阈值 输入的Q1打开，然后打开Q5，从而转换为Q6。Q6的电流打开Q16, Q17关闭。这允许 Q19打开Q20, Q24打开输出。这些步骤导致2 s max。如数据表中所述的延迟。同样，与 关闭时间相当的延迟是触发器释放时ne555间。当触发点低时，Q10打开并打开Q11，即 turnson Q15。Q15关闭Q16并允许Q17打开。这会将电流关闭到Q20和Q24，从而导致输 出高。当触发器释放 后，Q10和Q11关闭，Q15关闭，Q16打开，ne555电路按照“关闭时间”ne555解释的相 同路径和延时。在设计触发脉冲宽度时，这个触发释放时间非常重要，这样就不会像前 面解释的那样干扰输出信号。
NE555中文资料详解
NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
1555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
完整版NE555中文资料
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。
采用DIP8、S0P8封装形式。
主要特点：关闭时间小于2 S o最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。
输出电流大，200mA （可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比 较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。
延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀 由高跳变到低而延迟的电路。
NE555最详细最权威指南
NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
NE555最详细最权威指南要点
NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
NE555的详细介绍和引脚图
NE555的历史介绍NE555(TimerIC)大约在1971年由Si gneti cs Corpor ation发布，在当时是唯一非常快速且商业化的T imerIC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽C M OS技术版本的Ti mer IC如MOT OROLA的MC1455已被大量的使用，但原规格的N E555依管近年來然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列I C的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地)，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
ne555定时器工作原理
ne555定时器工作原理NE555定时器是一种常用的集成电路，它广泛应用于计时、频率分频、脉冲调制和电压控制等领域。
本文将详细介绍NE555定时器的工作原理。
一、NE555定时器简介NE555定时器是由美国国家半导体公司（National Semiconductor）推出的一种集成电路，它是一种8引脚双稳态多谐振荡器。
NE555定时器具有高稳定性、可靠性和低功耗等特点，在模拟和数字电路中都有广泛的应用。
二、NE555定时器引脚功能如图所示，NE555定时器共有8个引脚，分别为Vcc（正电源）、GND（地）、TRIG（触发）、THRES（阈值）、CTRL（控制）、OUT（输出）、DISCHARGE（放电）和RESET（复位）。
其中，Vcc和GND为供电引脚，TRIG和THRES为比较输入引脚，CTRL为控制输入引脚，OUT为输出引脚，DISCHARGE为放电引脚，RESET为复位引脚。
三、NE555定时器工作原理1. 基本工作原理NE555定时器主要由两个比较器、一个RS触发器和一个输出级组成。
当TRIG引脚电压低于1/3 Vcc时，RS触发器的Q输出为高电平，输出级的输出为低电平；当THRES引脚电压高于2/3 Vcc时，RS触发器的S输出为高电平，输出级的输出为高电平。
当TRIG引脚电压由低变高时，RS触发器的Q输出变为低电平，输出级的输出变为高电平；当THRES引脚电压由高变低时，RS触发器的S输出变为低电平，输出级的输出变为低电平。
2. 单稳态多谐振荡器NE555定时器可以构成单稳态多谐振荡器。
当TRIG引脚接收到一个负脉冲信号时，它会使得RS触发器的Q端变成低电平状态，同时启动计时。
在计时过程中，CTRL引脚可以通过外接元件改变比较阈值和复位阈值。
当计时达到设定时间后，OUTPUT引脚会产生一个正脉冲信号，并且RESET引脚会将RS触发器复位。
3. 双稳态多谐振荡器NE555定时器还可以构成双稳态多谐振荡器。
说明ne555集成电路的功能和结构
一、概述NE555是一种经典的集成电路元件，具有多种应用功能。
本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。
二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。
2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。
3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。
4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。
三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。
2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。
3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。
4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。
5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。
四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。
2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。
3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。
4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。
五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。
ne555-资料-内部结构详解
无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。
(完整word版)NE555详细介绍和引脚图
NE555 (Timer IC)大约在1971年由Signetics Corporation发布,在当时是唯一非常快速且商业化的Timer IC,在往后的30年来非常普遍被使用,且延伸出许多的应用电路,尽管近年來CMOS技术版本的Timer IC 如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容,便可产生数位电路所需的各种不同频率的脉波讯号。
a。
NE555的特点有：1。
只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广,可由几微秒至几小时之久。
2。
它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大,可直接推动多种自动控制的负载.4。
它的计时精确度高、温度稳定度佳，且价格便宜。
b。
NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 （接地) -地线(或共同接地），通常被连接到电路共同接地。
Pin 2 (触发点）-这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 （输出) —当时间周期开始555的输出输出脚位，移至比电源电压少1。
7伏的高电位.周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA .Pin 4 (重置）-一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制）—这个接脚准许由外部电压改变触发和闸限电压。
NE555详解
555时基电路详解555时集成电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。
它设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，人们将其戏称为伟大的小IC。
由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹,卫星,航天等高科技领域。
在这期间，日本、西欧等各大公司和厂家也竞相仿制、生产。
尽管世界各大半导体或器件公司、厂家都在生产各自型号的555／556时基电路，但其内部电路大同小异，且都具有相同的引出功能端。
它有很多优异的性能而且用途极广，它们表现在：第一，定时精度，工作速度和可靠性高；第二，使用的电源电压范围宽，从3V到18V，能和数字电路直接连接；第三，有一定的输出功率，可驱动微电机，指示灯、扬声器，第四，结构简单，使用灵活，用途广泛，可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路、频率变换电路等，被广泛应用于自动控制，测数，通信等各个领域。
一、555电路的组成及功能555电路有双极型(TTL)和互补金属氧化物半导体型(CMOS)集成电路两大类，它们在电路功能及管脚排列上基本一致，下面以双极型的555为例介绍。
TTL的555电路内部有20多个晶体三极管和二极管，10多个电阻，大致可以分成分压器、比较器、R—S 触发器、输出级和放电开关五部分，如下图所示，下面予以简单介绍。
比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为2/3VCC 和1/3VCC。
A1和A2的输出端控制R—S触发器状态和放电管开关状态。
当输入信号由6脚输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，开关管导通，同时7脚对地放电；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，开关管截止，7脚对地为高阻状态。
4脚MR端是复位端，当其为0时，555输出低电平,平时该端开路或接VCC。
NE555芯片知识应用讲解
NE555芯片知识应用讲解积土成山，风雨兴焉，积水成渊，蛟龙生焉。
——荀子1.555芯片引脚图1脚电源负极端（GND） 2脚触发输入端（TR）3脚输出端（OUT） 4脚总复位端(MR)5脚控制端（UC） 6脚调值输入端（TH）7脚放电端（DIC） 8脚电源正极（VCC）2.内部结构：按分压器、比较器、RS触发器、输出级、放电开关几部分组成共有两个比较器，一开始上电其中上比较器同相输入端5脚电压直接到达2/3Vcc，下比较器反相输入端电压直接达到1/3Vcc，经过外电路连接2、6脚电压经过比较器输出对应R、S电压，因为要研究输出端3脚电压输出，所以接下来我们讨论RS触发器rs触发器由两个与非门正负反馈形成。
R=0,S=1时，假设Q输出高，则与非门G2的一个输入端为高并且杠R=0，所以Q非为高，Q非为与非门G1的输入端并且S=1，所以Q输出低与假设矛盾，反之假设Q输出为低推导出来的结果与假设符合。
R=1,S=0时，假设Q输出高，则与非门G2的一个输入端为高并且R=1，所以Q非为低，Q非为与非门G1的输入端并且杠S=1，所以Q输出高与假设符合，反之假设矛盾。
R=1,S=1时，Q输出为Qn的意思是保持上一状态不变，这是一个动态变化，看Q输出为高还是低要看上一状态。
单独判断R=1,S=1时Q输出高或低都成立，然而它保持上一状态不变是因为基本RS触发器具有记忆功能，它保持上一个状态不想改变。
R=0,S=0时，Q输出是为高，然而真值表上Q的状态不定，是R 和S同时从0变为1时Q的状态是不定的，单独判断R=1，S=1时，Q输出高或低都成立，他为什么不定呢？因为R和S都为零的这一状态时Q和杠Q都是输出高，变为R和S都为1时Q和Q非其中有一个输出必须变为零，然而我们不知道Q还是Q非谁先变化，也不知道两个与非门的传输速度高低，所以不确定Q输出为高还是低。
理解RS触发器之后，我们接下来理解555构成的多谐振荡器。
3.多谐振荡器我们标识Vcc与3脚之间的灯泡为LED1，3脚与GND之间的灯泡为LED2。
ne555定时器工作原理
ne555定时器工作原理
NE555定时器工作原理。
NE555定时器是一种集成电路，广泛应用于各种定时和脉冲发生器电路中。
它的工作原理基于内部的比较器、RS触发器和多谐振荡器。
NE555定时器可以通过外部电路设置不同的工作模式，包括单稳态、单调谐振荡和多谐振荡。
下面将详细介绍NE555定时器的工作原理。
首先，NE555定时器内部包含两个比较器，它们分别由电压分压器和比较器组成。
其中一个比较器的正输入端连接外部引脚，负输入端连接内部的电压分压器。
另一个比较器的正输入端连接内部的电压分压器，负输入端连接外部引脚。
通过这样的设计，NE555定时器可以根据外部引脚的电压信号来触发内部的比较器，从而实现不同的工作模式。
其次，NE555定时器内部还包含一个RS触发器，它由两个晶体管和几个电阻电容器组成。
RS触发器的输出端连接到控制电路，可以根据外部引脚的电压信号来改变输出端的状态。
这样一来，NE555定时器可以通过外部引脚的控制信号来实现不同的定时功能。
最后，NE555定时器内部还包含一个多谐振荡器，它由电阻电容器和比较器组成。
多谐振荡器的输出端连接到控制电路，可以根据外部引脚的电压信号来改变输出端的频率。
这样一来，NE555定时器可以通过外部引脚的控制信号来实现不同的脉冲发生功能。
总之，NE555定时器的工作原理基于内部的比较器、RS触发器和多谐振荡器。
它可以通过外部引脚的电压信号来触发内部的比较器，改变RS触发器的状态，以及控制多谐振荡器的频率。
因此，NE555定时器可以实现各种不同的定时和脉冲发生功能，广泛应用于各种电子设备中。
NE555原理及应用
NE555原理及应用NE555是一种经典的集成电路，它是由三个主要部分组成：比较器、RS触发器和稳压器。
NE555的工作原理是基于电荷泵原理，通过控制外部元件的充放电过程实现周期性的信号产生。
NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域，下面将详细介绍NE555的原理和应用。
1.GND：地线2.TRIG：触发输入3.OUT：输出4.RESET：复位输入5.CONTROL：控制输入6.THR：阈值输入7.DISCHARGE：放电输出8.VCC：正电源1.初始状态：当VCC上电时，NE555的输出为低电平，状态为复位状态。
2. 触发输入：当TRIG引脚接收到低电平信号时，比较器的正输入端将大于负输入端，输出将变为高电平，同时RS触发器 Set端的输入也为高电平，RS触发器的输出为低电平，开始充电过程。
3. 阈值输入：当THR引脚接收到高电平信号时，比较器的负输入端将大于正输入端，输出将变为低电平，同时RS触发器 Reset端的输入也为高电平，RS触发器的输出为高电平，停止充电过程，开始放电过程。
4. 复位输入：当RESET引脚接收到低电平信号时，RS触发器 Reset端的输入为低电平，RS触发器的输出为高电平，停止放电过程，输出为复位状态。
根据以上的工作原理，NE555可以实现多种应用，下面列举几个典型的应用场景：1.定时器：NE555可以通过控制充放电的时间来实现定时器功能。
通过调节电阻和电容的数值，可以调节定时器的频率和周期，从而实现精确的时间控制。
2.频率分割器：NE555可以通过将输出信号与RC振荡电路相连，实现频率分割的功能。
通过调节RC电路的参数，可以将输入频率分割为不同倍数的输出频率，从而实现信号频率的变换。
3.脉冲宽度调制：NE555可以通过控制输入信号的高低电平时间比例，实现脉冲宽度调制的功能。
通过调节RC电路的参数，可以改变输出信号的脉宽，从而实现信号的调制和解调。
NE555最详细最权威指南要点
NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
NE555引脚功能及应用
NE555引脚功能及应用1.VCC引脚：该引脚是NE555的电源引脚，用于接入电源正极。
通常工作电源电压为5V-18V，可以根据具体应用需求进行选择。
2.GND引脚：该引脚是NE555的电源引脚，用于接入电源负极和地。
在使用中，GND引脚与电源的负极和电路的共地连接。
3.TRIG引脚：该引脚是NE555的触发引脚，用于接受来自外部电路的触发信号。
当TRIG引脚接收到低电平信号时，将会触发NE555的工作。
4.THRES引脚：该引脚是NE555的阈值引脚，用于接受来自外部电路的阈值信号。
当THRES引脚接收到高电平信号时，将会触发NE555的工作。
5.CONT引脚：该引脚是NE555的控制引脚，用于接受来自外部电路的控制信号。
通过对该引脚的电压进行调整，可以改变NE555工作的频率。
6.RESET引脚：该引脚是NE555的复位引脚，用于接受来自外部电路的复位信号。
当RESET引脚接收到低电平信号时，将会使NE555回到初始状态。
7.OUT引脚：该引脚是NE555的输出引脚，用于输出NE555的工作信号。
当NE555触发或复位后，OUT引脚会输出相应的高或低电平信号。
8.DIS引脚：该引脚是NE555的放电引脚，用于控制NE555内部电容的放电。
当DIS引脚接收到高电平信号时，内部电容会开始放电；当DIS引脚接收到低电平信号时，内部电容停止放电。
1.脉冲发生器：通过调整TRIG和THRES引脚的电压，可以实现不同频率和占空比的脉冲输出。
可以用于产生钟脉冲、驱动LED的闪烁等应用。
2.电压控制振荡器：通过控制CONT引脚的电压，可以调整NE555的工作频率。
可以作为音乐发生器、声音效果器等的振荡器部分。
3.定时器：将TRIG引脚和THRES引脚通过外部电路连接到一定的阻容元件组合，可以实现精确的定时功能。
可以用于实现定时开关、定时报警器等应用。
4.脉宽调制器：通过控制THRES引脚和DIS引脚的电压，可以实现不同占空比的脉宽调制输出。
ne555定时器工作原理
NE555定时器工作原理1. 简介NE555是一种常用的集成电路，广泛用于定时器、脉冲发生器和振荡器等应用中。
本文将详细介绍NE555定时器的工作原理。
2. NE555引脚介绍NE555芯片共有8个引脚，分别是： 1. GND（接地引脚）：连接芯片的地线。
2. TRIGGER（触发引脚）：用于控制定时器启动的触发输入。
3. OUT（输出引脚）：产生的方波信号的输出引脚。
4. RESET（复位引脚）：用于复位定时器的引脚。
5. CONTROL VOLTAGE（控制电压引脚）：用于调节控制电压。
6. THRESHOLD（阈值引脚）：用于设置定时器的阈值。
7. DISCHARGE（放电引脚）：用于控制输出信号的放电。
8. VCC（供电引脚）：连接芯片的正电源。
3. NE555基本工作原理NE555定时器是由比较器、RS触发器和输出级组成的。
以下是NE555的基本工作原理：1.初始化：当NE555芯片获得电源时，电容器会被充电，RS触发器的输出为高电平，输出引脚的电平为低电平。
2.脉冲开始：当TRIGGER引脚接收到低电平信号时，RS触发器的输出变为低电平，输出引脚开始产生高电平信号。
3.计时：在脉冲开始后，电容器开始以指数形式充电，当电压超过阈值引脚的电压时，RS触发器的输出变为高电平。
4.脉冲结束：当RS触发器的输出变为高电平时，输出引脚的电平变为低电平，脉冲结束。
4. NE555的工作模式NE555定时器有以下三种基本工作模式：4.1 单稳态模式（Monostable mode）单稳态模式下，NE555芯片会在收到一个触发信号后，产生一个固定时间长度的脉冲。
工作原理： 1. TRIGGER引脚接收到低电平信号，RS触发器的输出为高电平，输出引脚的电平为低电平。
2. TRIGGER引脚接收到高电平信号，RS触发器的输出变为低电平，输出引脚产生一个脉冲信号，持续时间由外部电路决定。
4.2 双稳态模式（Astable mode）双稳态模式下，NE555芯片会产生一个周期性的方波信号。
NE555 引脚位功能配置说明

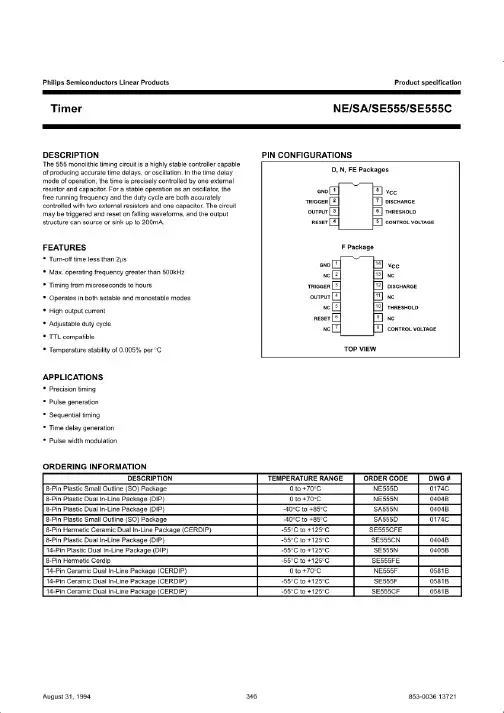

1.NE555 引脚位功能配置说明Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发 NE555使其启动它的时间周期。
触发信号上缘电压须大于 2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始 555 的输出输出脚位，移至比电源电压少 1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约 200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从 1/3 VCC 电压以下移至2/3 VCC 以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为 ON 时为LOW，对地为低阻抗，当输出为 OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555 个计时器 IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
从CA555时基电路的内部等效电路图中可看到，VTl-VT4、VT5、VT7组成上比较器Al，VT7的基极电位接在由三个5kΩ电阻组成的分压器的上端，电压为⅔VDD；VT9-VT13组成下比较器A2，VTl3的基极接分压器的下端，参考电位为⅓VDD。
在电路设计时，要求组成分压器的三个5kΩ电阻的阻值严格相等，以便给出比较精确的两个参考电位⅓VDD和⅔VDD。
VTl4-VTl7与一个4.7kΩ的正反馈电阻组合成一个双稳态触发电路。
VTl8-VT21组成一个推挽式功率输出级，能输出约200mA的电流。
VT8为复位放大级，VT6是一个能承受50mA以上电流的放电晶体三极管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

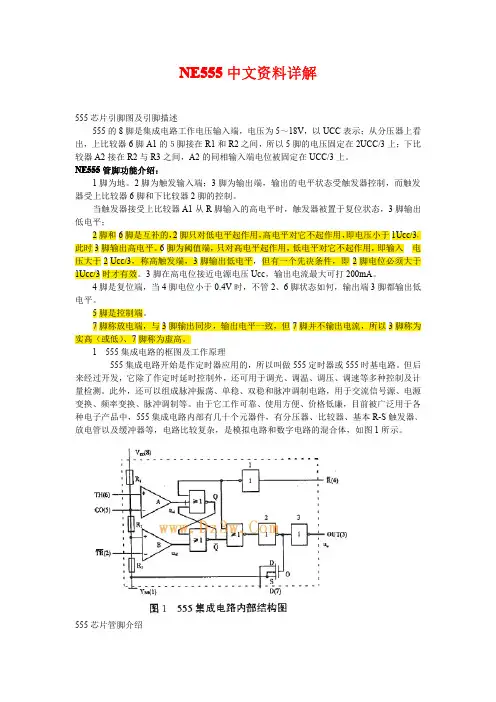

NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加的电容接地，以防止引入0.01uF电压可以改变比较器的参考电压，不用时，经干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
这样一来,电路变的更加复杂。
为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式,它可分为3种。
见图示。
第1种（图1）是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。
他们的输入端的形式,也就是电路的结构特点是： RT”。
-6.2-CT”和“CT-6.2-“RT．第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多,都比较复杂。
为简单起见,我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
个单元。
单2）2.1.2）和单端输入（2.1.1有双端输入（,）是触发电路1第一种（见图端比较器（2.1.2）可以是6端固定,2段输入;也可是2端固定,6端输入。
第2种（见图2）是施密特触发电路,有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。
无稳类电路第三类是无稳工作方式。
无稳电路就是多谐振荡电路,是555电路中应用最广的一类。
电路的变化形式也最多。
为简单起见,也把它分为三种。
的。
VO振荡电阻是连在输出端,）是直接反馈型1第一种（见图第二种（见图2）是间接反馈型,振荡电阻是连在电源VCC上的。
其中第1个单元电路（3.2.1）是应用最广的。
第2个单元电路（3.2.2）是方波振荡电路。
第3、4个单元电路都是占空比可调的脉冲振荡电路,功能相同而电路结构略有不同,因此分别以3.2.3a 和3.2.3b的代号。
第三种(见图3)是压控振荡器。
由于电路变化形式很复杂,为简单起见,只分成最简单的形两个单元。
图中举了两个应用实例。
(3.3.2)）和带辅助器件的3.3.1式（．无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。
只有一个振荡电阻的可以认为是特例。
例如：3.1.2单元可以认为是省略RA的结果。
有时会遇上7.6.2三端并联,只有一个电阻RA的无稳电路,这时可把它看成是3.2.1单元电路省掉RB后的变形。
以上归纳了555的3类8种18个单元电路,虽然它们不可能包罗所有555应用电路,古话讲：万变不离其中,相信它对我们理解大多数555电路还是很有帮助的。
各种应用电路555触摸定时开关集成电路IC1是一片555定时电路,在这里接成单稳态电路。
平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。
当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。
同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值,定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后,定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。
按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0,它的输出就成高电平：V0=1。
继电器KA吸动,常开接点闭合,曝光暂稳态,充电CT向电容RT于是电源电压就通过,照明灯点亮。
按钮开关按一下后立即放开．开始。
当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为：R=1、S=1,于是输出又翻转成低电平：V0=0。
继电器KA释放,曝光灯HL熄灭。
暂稳态结束,有恢复到稳态。
曝光时间计算公式为：T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载（HL）的容量大小选择继电器触点容量。
单电源变双电源电路附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1：1的方波。
3脚为高电平时,C4被充电;低电平时,C3被充电。
由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器时基电路555构成一个极低频振荡器,输出一个个短的脉冲,使扬声器发出类似雨滴的声电位100K欧姆小型动圈式。
雨滴声的速度可以通过8英寸、2音（见附图）。
扬声器采用．器来调节到合适的程度。
如果在电源端增加一简单的定时开关,则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲占空比越小,电机电驱电流就越大,转速加快。
因此调节电位器RP 的数值可以调整电机的速度。
如电极电驱电流不大于200mA时,可用CB555直接驱动;如电流大于200mA,应增加驱动级和功放级。
图中VD3是续流二极管。
在功放管截止期间为电驱电流提供通路,既保证电驱电流的连续性,它可使负载呈,是补偿网络R3和电阻C2电容又防止电驱线圈的自感反电动势损坏功放管。
．电阻性。
整个电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动,太高时因占空比范围小使电机调速范围减小。
用555制作的D类放大器由IC555和R1、R2、C1等组成100KHz可控多谐振荡器,占空比为50%,控制端5脚输入音频信号,3脚便得到脉宽与输入信号幅值成正比的脉冲信号,经L、C3接调、滤波后推动扬声器。
风扇周波调速电路夏天要来了,电风扇又得派上用场。
这里介绍一个电风扇模拟阵风周波调速电路,可以为将我们家里的老式风扇增加一个实用功能,也算是一个迎接夏天到来的准备吧。
下面介绍其工作原理。
．电路见图1a。
电路中NE555接成占空比可调的方波发生器,调节RW可改变占空比。
在NE555的3脚输出高电平期间,过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流,使内部硅化镓红外线发射二极管发射红外光,将过零检测器中光敏双向开关于市电过零时导通,接通电风扇电机电源,风扇运转送风。
在NE555的3脚输出低电平期间,双向开关关断,风扇停转。
MOC3061本身具有一定驱动能力,可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。
RW为占空比调节电位器,亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节,改变C2的取值或RW的取值可改变控制周期。
图1b电路为MOC3061的典型功率扩展电路,在控制功率较大的电机时,应考虑使用功率扩展电路。
制作时,可参考图示参数选择器件。
由于电源采用电容压降方式,请自制时注意安全,人体不能直接触摸电路板。
电热毯温控器有时,拨在低温档;入睡后总被热醒,拨在高温档,一般电热毯有高温、低温两档。
使用时醒来会觉得温度不够。
这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。
工作原理：电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。
室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf 时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。
三．拓展NE555经典应用电路23种图1 方波电路图2 振荡器实践电路逻辑脉冲探头3 GIC PROBE WITH PULSE 图图4 TRONOME电子节拍器电路图5 0-5分定时器电路图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路双音实验电路10TWO TONE EXPERIMENT图动机调速器电路图11调光器电路图电源报警电路图1213 LED图14敏电阻光控报警电路图15光敏电阻光控开关电路图16 红外线发射电路图17 简单闪光电路图18 触摸开关电路图19氖灯驱动电路％对称波电路20 50图图21 触摸开关电路单稳态电路触发器22 图图23 锯齿波产生器。
