《电机与变压器》第1-5章(2021年期中考试)

《电机与变压器》第1-5章（2021年期中考试）基本信息：[矩阵文本题] *一、选择题（每题1分，50题，共50分）1.变压器二次绕组采用三角形接法时，如果有一相接反，将会产生的后果是( )。

[单选题] *A.没有电压输出B.输出电压升高C.输出电压不对称D.绕组烧坏(正确答案)2.自耦变压器的功率传递主要是( )。

[单选题] *A.电磁感应B.电路直接传导C.两者都有(正确答案)3.三相异步电动机的定子铁心及转子铁心采用硅钢片叠压而成的原因是( )。

[单选题] *A.减少铁心中的能量损耗(正确答案)B.允许电流通过C.价格低廉，制造方便4.要将带电抗器的电焊变压器的焊接电流调大，应将其电抗器铁心气隙( )。

[单选题] *A.调大(正确答案)B.调小C.不变5.单相变压器一次侧、二次侧电压的相位关系取决于( )。

[单选题] *A.一次、二次绕组的同名端B.对一次侧、二次侧出线端标志的规定C.一次、二次绕组的同名端以及对一次侧、二次侧出线端标志的规定(正确答案)6.变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通将( )。

[单选题] *A.增加B.基本不变(正确答案)C.减少D.不一定7.某电动机的nN=980r/min，则该电动机是()极的。

[单选题] *A.两B.四C.六(正确答案)8.转速不随负载变化的是( )电动机。

[单选题] *A.异步B.同步(正确答案)C.异步或同步9.一台y， d11连接组别的变压器，改接为Y， y12连接组别后，其输出电压、电流及功率与原来相比，( )。

[单选题] *A.电压不变，电流减小，功率减小B.电压降低，电流增大，功率不变C.电压升高，电流减小，功率不变(正确答案)D.电压降低，电流不变，功率减小10.适用于有易燃、易爆气体工作环境的是( )电动机。

[单选题] *A.防爆式(正确答案)B.防护式C.开启式11.Y， d连接组别的变压器，若一次绕组、二次绕组的额定电压为220 kV /110 kV，则该变压器一次绕组、二次绕组的匝数比为()。

《电机与变压器》

高二《电机与变压器》期中考试试卷卷Ⅰ一、选择题（每小题2分，共46分）1、关于变压器的同名端说法正确的是（）A、与磁通的变化有关B、与输入电压极性有关C 、与绕组绕向有关 D、取决于电动势的极性2、变压器空载运行时，自电源输入的功率等于（）A、铜损耗B、铁损耗C、铜损耗+铁损耗D、绝缘电阻3、在三相变压器的联接组别中，d表示（）A、一次绕组作星形联接B、一次绕组作三角形联接C、二次绕组作星形联接D、二次绕组作三角形联接4、变压器的工作原理依据（）A、欧姆定律B、基尔霍夫定律C、电流的热效应D、电磁感应定律5、三相变压器的变压比等于（）A、原、副边额定电压之比B、原、副边绕组线电压之比C、原、副边每相绕组匝数之比D、原、副边绕组总匝数之比6、用一台变压器向车间的电动机供电，当开动的电动机的台数逐渐增加时，变压器的端电压将（）A、升高B、降低C、减小D、先降低后升高7、下列条件中，符合降压变压器的是（）A、 I1＞I2B、 K<1C、 I1<I2D、N1<N28、接有200Ω负载的变压器，初级输入阻抗|Z|=U1/I1=50Ω，则变压器的初、次级匝数比是（）A、4：1B、2：1C、1：2D、1：49、电力系统中K=1的变压器，一般用于（）A、变电压B、变电流C、变阻抗D、电气隔离10、变压器次级绕组的额定电压是指初级绕组接额定电压时，次级绕组（）A、满载时的端电压B、开路时的端电压C、满载和空载时端电压的平均值D、负载上的端电压11、若在变压器铁心中加大气隙，当电源电压的有效值和频率不变时，则励磁电流应该是（）A、减小B、增大C、不变D、零值12、单相变压器的变压比为10，若初级绕组接入36V直流电压，则次级绕组上的电压为（）A、3.6VB、360VC、0VD、0.36V13、适用做变压器铁心的材料是（）A、软磁性B、硬磁性C、顺磁性D、矩磁性14、下列关于电力变压器的工作原理说法，正确的是（）A、变压器工作时只有自感现象，没有互感现象B、变压器工作时只有互感现象，没有自感现象C、变压器工作时既有自感现象，又有互感现象存在D、变压器是根据电磁感应原理工作，主要是通过电流直接联系的15、直流电动机的额定功率指（）。

电机与变压器期中测试

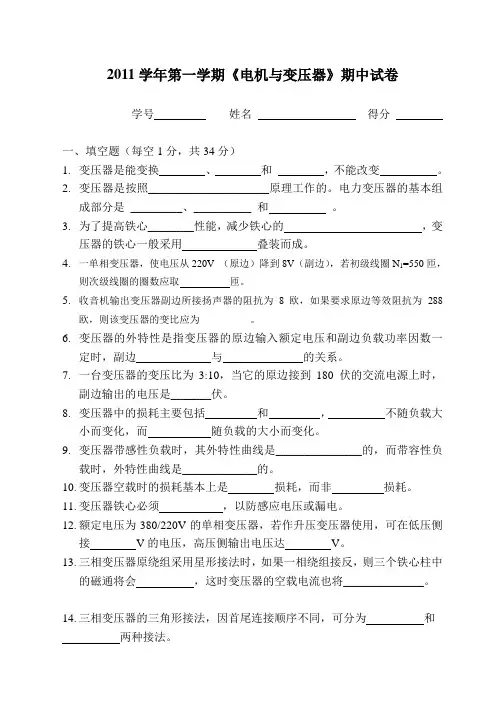

2011学年第一学期《电机与变压器》期中试卷学号姓名得分一、填空题（每空1分，共34分）1.变压器是能变换、和，不能改变。

2.变压器是按照_____________________原理工作的。

电力变压器的基本组成部分是_________、__________ 和。

3.为了提高铁心________性能，减少铁心的，变压器的铁心一般采用叠装而成。

4.一单相变压器，使电压从220V （原边）降到8V（副边），若初级线圈N1=550匝，则次级线圈的圈数应取匝。

5.收音机输出变压器副边所接扬声器的阻抗为8 欧，如果要求原边等效阻抗为288欧，则该变压器的变比应为__________。

6.变压器的外特性是指变压器的原边输入额定电压和副边负载功率因数一定时，副边与的关系。

7.一台变压器的变压比为3:10，当它的原边接到180 伏的交流电源上时，副边输出的电压是_______伏。

8.变压器中的损耗主要包括和，不随负载大小而变化，而随负载的大小而变化。

9.变压器带感性负载时，其外特性曲线是_______________的，而带容性负载时，外特性曲线是_____________的。

10.变压器空载时的损耗基本上是损耗，而非损耗。

11.变压器铁心必须，以防感应电压或漏电。

12.额定电压为380/220V的单相变压器，若作升压变压器使用，可在低压侧接V的电压，高压侧输出电压达V。

13.三相变压器原绕组采用星形接法时，如果一相绕组接反，则三个铁心柱中的磁通将会，这时变压器的空载电流也将______________。

14.三相变压器的三角形接法，因首尾连接顺序不同，可分为和两种接法。

15.变压器联接组Y，d11的含义是：Y 表，d 表示___________ ，11表示_______________________________。

二、判断题（每题1分，共6分）1.变压器是变换直流电压等级的电气设备。

( )2.变压器的基本构造上，高压侧线圈匝数多，导线粗，而低压侧线圈匝数少，导线细。

电机与变压器试题+答案

电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。

A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。

A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。

A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。

A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。

A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。

A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。

A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。

A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。

A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。

A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。

A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

变压器期中考试试卷及答案

变压器期中考试试卷及其答案注意事项：(1) 全卷共五个大题，满分100 分，考试时间 90 分钟。

(2) 答卷前考生务必将密封线内的项目填写清楚。

(3) 本卷各题的答案，请依据要求填写在答题卡上。

客观题部分一、单项选择题：每题 2 分，共 20 分1.变压器负载运行时，负载电流增大将导致。

( )A.二次测电压增大B.一次电流增大C.一次电压增压D.不确定2.理想双绕组变压器的一次、二次额定容量的关系。

( )A. S > SN 1 N 2B. S = SN 1 N 2C. S SN 1 N 2D. S 士SN 1N 23.变压器油在变压器中起作用。

( )A.绝缘B.冷却C.绝缘和冷却D. 以上都不对4. 电力变压器中短路电压一般为额定电压的。

( )A. 2 0 ~ 4 0B. 5 0 ~ 10 0C. 110 ~ 150D. 15 0 ~ 20 05.利用变压器不可能做到的是。

( )A.增大电流B.增大电压C.减小电压D.增大功率6.变压器的额定容量是指变压器的铭牌规定的下，变压器二次侧的输出能力。

( )A.空载状态B.满载状态C.额定状态D.短路状态7. 变压器的分接开关是用来。

( )A.调节相位B.调节输出电流C.调节阻抗D.调节输出电压0 0 0 0 0 0 0 08.变压器的铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低。

( )A.杂散损耗B.铜耗C.涡流损耗D.磁滞损耗9.变压器一次、二次绕组中不能改变的物理量。

( )A. 电压B. 电流C. 阻抗D.频率10.提高企业用电负荷的功率因数可以使变压器的电压调整率。

( )A.不变B.减小C.基本不变D.增大二、判断题：每题 2 分，共 20 分1.变压器既能改变交流电压，也能改变直流电压。

( )2.安培定则：用右手握螺线管，让四指弯向螺线管中的电流方向，则大拇指所指的那端是螺线管的南极。

( )3.变压器的高压侧因为电压较高，所以粗导线绕组，而低压侧则要用细导线绕组。

《电机与变压器》期中试卷

《电机与变压器》期中试卷班级____________ 姓名_____________ 学号___________一、填空1、变压器是利用_____________原理制成的静止电气设备。

2、用电压表测绕组的同名端，如下图连接后，测出电压U2和U3，如果U2< U3，则是______串联，1U1与______是异名端；如果U2> U3，则是_______串联，1U1与_____是同名端。

3、变压器并联运行的条件：（1）__________________；（2）连接组别应相同；（3）____________________。

4、电流互感器二次侧严禁________运行，电压互感器严禁________运行。

5、自耦变压器的一次侧和二次侧既有_______的联系又有_______的联系。

6、电动机是一种将电能转换成_________动力设备。

7、旋转磁场的转向是由接入三相绕组中电流的相序决定的，改变电动机任意两相绕组所接的电源接线（相序），旋转磁场即________。

8、功率相同的电动机，磁极数越多，则转速越______，输出转矩越______。

9、1821年法拉第发明了________________________实验以后，出现了电动机的雏形。

10、在电能的输送过程中，总是把_____________，可以减少送电时导线上的损耗〈P损=I2R〉11、国产电力变压器大多数是________式，其主要部分是_______、_______。

12、变压器铁心常用_________叠装而成。

13、变压器的输出电压可通过___________控制输出电压在允许范围内变动。

14、三相交流异步电动机只要_____________________________，旋转磁场即反向转动，电动机也随之反转。

15、感应电动机的额定转速总是小于____________。

故称为异步电动机。

16、电动机的转差率可定义为_________________________________________。

《电机与变压器》期中考试试卷

《电机与变压器》期中考试试卷一、选择题（共18题，每题2分，共36分）1.变压器的基本工作原理是电流的磁效应。

[判断题] *对错(正确答案)2、在电路中所需的各种直流电，可以通过变压器来获得。

[判断题] *对错(正确答案)3、储油柜也称油枕，主要用于保护铁心和绕组不受潮，又有绝缘和散热的作用。

[判断题] *对错(正确答案)4、同心绕组是将一次侧、二次侧线圈套在同一铁柱的内外层，一般低压绕组在外层，高压绕组在内层。

[判断题] *对错(正确答案)5、冷轧硅钢片比热轧硅钢片的性能更好。

[判断题] *对(正确答案)错6、油浸式变压器中的油能使变压器（） [单选题] *A、润滑B、冷却C、绝缘D、冷却和增加绝缘性能(正确答案)7、常用的无励磁调压分接开关的调节范围为额定输出电压的（） [单选题] *A、10%B、15%C、5%(正确答案)8、电焊变压器具有较大的漏抗 [判断题] *对(正确答案)错9、在变压器绕组匝数、电源电压及频率一定的情况下，将变压器的铁心截面积S 减小，根据公式Ф=BS，变压器铁心中的主磁通将要减小。

[判断题] *对错(正确答案)10、当变压器的二次侧电流变化时，一次侧电流也跟着变化。

[判断题] *对(正确答案)错11、接容性负载对变压器的外特性影响很大，并使U2下降。

[判断题] *对错(正确答案)12、有一台380V/36V的变压器，在使用时不慎将高压侧和低压侧互相接错，当低压侧加上380V电源后，会发生的现象是（） [单选题] *A、高压侧有380V的电压输出B、高压侧没有电压输出，绕组严重过热C、高压侧有电压输出，绕组严重过热(正确答案)D、高压侧有电压输出，绕组无过热现象13、将50HZ、220V/127V的变压器接到100HZ、220V的电源上，铁心中的磁通将（） [单选题] *A、减少(正确答案)B、增加C、不变D、不一定14、三相芯式变压器的铁心必须接地,且只能有一点接地。

第一学期《电机与变压器》期中试卷及参考答案

2014学年第一学期《电机与变压器》期中考试试题班级座号姓名得分一．填空题：43 %（1）某变压器型号为S7——500/10，其中S表示，数字500表示；10表示。

（2）变压器的铁心常用叠装而成，因线圈位置不同，可分成和两大类。

(3) 变压器必须接地，以防或，而且铁心只能以免形成闭合回路，产生。

（4）叫做变压器的变压比，降压变压器变压的变压比于1，升压变压器变压的变压比于1。

（5）三角形接法是把各相接构成一个闭合回路，把接到电源上去。

因首尾连接顺序不同可分为和两种接法。

（6）有一台单相变压器变压比K=45/900,二次侧电压U2 =220V , 负载电阻Rfz =8 Ω则二次侧电流；如果忽略变压器内部的阻抗压降与损耗，一次侧电压为，一次侧电流为。

(7) 连接组别为Y,d3的三相变压器高压边为接法，低压边为接法，高压边线电压超前低压边线电压电角度。

（8）在变压器空载损耗的测试时，如果空载损耗和空载电流过大，则说明。

如果变压比太小或太大，则说明和有问题。

还可以通过示波器观察开路侧电压或空载电流的波形，如不是正弦波，失真过大，则铁心。

（9）短路试验是为了测出变压器的、、和。

（10）对于三相电力变压器我国国家标准规定了五种标准连接组它们是：、、、、。

（11）额定电流大小主要受和的限制如干式变压器加风扇散热后，电流可提高。

（12）绕组正向串联，也叫做，即把两个线圈的相连，总电动势为两个电动势，电动势会。

二．选择题：20%（1）变压器二次侧绕组作三角形接法时为了防止发生一相接反的事故正确的测试方法是。

1．把二次侧绕组接成开口三角形，测量开口处有无电压2。

把二次侧绕组接成闭合三角形，测量开口处有无电流。

3。

把二次侧绕组接成闭合三角形，测量一次侧空载电流的大小。

4。

以上三种方法都可以。

(2)如果将额定电压为220/36 V的变压器接入380 V的直流电源，则将发生什么现象？1．输出36 V的直流电压 2. 输出电压低于36V 3. 输出电压36V, 一次侧绕组过热. 4.没有电压输出,一次侧绕组过热.(3)变压器的空载电流I。

《电机与变压器》期中考试试题

胶南电子学校2007—2008学年度第一学期期末考试卷班级：________________ 姓名：_______________ 考号：________ --------------------------------密----------------------------封----------------------------线--------------------------------《电机与变压器基础》试卷一、选择题（答案填在反面的表格中）1、变压器具有的作用是A 、变频率和变相位B 、变换电压、电流、阻抗、相位C 、变换电流和频率D 、变换频率和进行电器隔离 2、下列条件中，符合升压变压器的市 A 、I 1=I 2 B 、K>1 C 、N 1<N 2 D 、I 1<I 23、油浸式电力变压器的器身放在油箱内，其中油箱中变压器油的作用是 A 、冷却和润滑 B 、绝缘和润滑 C 、冷却和绝缘 D 、仅有绝缘作用4、变压器负载运行时，在电源电压不变的情况下，当负载阻抗减小时变压器的主磁通A 、基本不变B 、减小C 、增加D 、先减小后增加]5、一台变压器的初级线圈的匝数为600匝，次级线圈的匝数为150匝，若在次级线圈上接上阻抗是8欧的扬声器，这时变压器的转入阻抗是___欧A 、100B 、60C 、120D 、128 6、下列关于电力变压器的工作原理说法，正确的是 A 、变压器工作时只有自感现象，没有互感现象 B 、变压器工作时只有互感现象，没有自感现象 C 、变压器工作时既有自感现象，又有互感现象D 、电力变压器市根据电磁感应原理工作主要是通过电流直接联系的 7、某台三相异步电动机额定频率市60Hz ，现工作于50Hz 的交流电源上，则电动机的额定转速则A 、有所提高B 、有所降低C 、保持不变D 、不能确定8、若电源频率为50Hz 的2极、4极、6极、8极四台异步电动机的同步转速为n 1、n 2、n 3、n 4，则n 1：n 2：n 3：n 4等于A 、12：6：4：3B 、1：2：3：4C 、4：3：2：1D 、1：2：6：9 9、一般中小型异步电动机的转子与定子间的气隙约为 A 、0.2~1mm B 、1~2mm C 、2~2.5mm D 、3~5mm10、三相异步电动机的定子铁心及转子铁心均采用硅钢片叠压而成，其原因是A 、减少铁心中的能量损耗B 、允许电流流过C 、价格低廉制造方便D 、没有特殊原因二、判断题（答案填在反面的表格中）1、星型接法的变压器的优点是当某相故障时可以接成V 型使用。

电机与变压器试卷及答案

一、填空（每空1分共20分）1、用变流比为200/5的电流互感器与量程为5A的电流表测量电流，电流表读数为4.2A则被测电流是168 A；若被测电流为180A,则电流表的读数为4.5 A。

2、常用的电焊变压器有外加电抗器式、磁分路动铁式和动圈式等三种,它们用不同的方法，改变漏抗以达到调节输出电流的目的。

3、自耦变压器的一次测和二次测既有磁的联系又有电的联系。

4、旋转磁场的产生必须要有两个条件：1）三相绕组必须对称，在定子铁心空间上互差120°电角度;2）通入三相对成绕组的电流也必须对称，大小、频率相同，相位相差120°。

5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

&异步电动机用丫- △降压启动时，启动电流为直接用△接法直接启动时的1/3 ，所以对降低电动机的启动电流很有效。

但启动转矩也只有直接转矩的1/3，故此方法不适用于电动机重载启动。

7、两极电动机的三相定子绕组总共包含的电角度为360°，4级电动机包含的电角度为7200。

8、在画双层绕组展开图时，用实线表示线圈的上层边，用虚线表示线圈的下层边。

二、选择（每题2分）1、电压互感器二次测回路所接仪表或继电器线圈，其阻抗必须（B ）。

A、低B 、高C 、高或者低D 、既有高，又有低2、自耦变压器不能作为安全电源变压器使用的原因是（ D ）。

A 、电压比为1.2〜2，不能增大B绕组公共部分电流大小C 一次测与二次测有磁的联系D 、一次测与二次测有电的联系3、有A、B两台电动机，其额定功率和额定电压均相等，但A为4极电动机，B 为6极电动机，则它们的额定转矩T A、T B与额定转速n A、n B正确关系应该是（B ）。

A、T A TB、n A n B B 、TA T B、n A n BC 、T A T B、n A n B4、把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态为（C ）。

电机与变压器期中考试试题与答案

一、填空（20空X2）1、在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和________变压器。

2、当负载是感性时，变压器的外特性是_________，说明感性电流有_________作用，它使U2下降。

3、绕组正向串联，即把二个线圈的_________端相连，总电动势为两电动势________。

4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为_________。

5、三角形接法是把各相的_________相接构成一个闭合的回路，把三个连接点接到电源上去。

因首尾连接顺序的不同，可分为_________和_________俩种接法。

6、一台变压器的变压比为1.15，当它的一次侧接到220V的交流电源时，二次侧输出的电压是_________V。

7、所谓变压器的空载运行是指变压器的一次侧_________，二次侧_________的运行方式。

8、变压器是利用_________原理制成的静止的电气设备。

它将某一_________电压值的变换成________不变的所需电压值的交流电，以满足高压输电，低压供电及其他用途的需要。

9、求三相变压器的变比K时，如果一次侧、二次侧都是Y型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=_________，而如果一次侧、二次侧接法不一样，则应把Y形接法的_________电压和三角形接法的_________电压相比。

二、选择（5 X2）1. 将连接组别为 D, ynll 的变压器每二次侧绕组首、尾端标志互相调换重新连接成星型，侧连接组别为_____________。

A. D, ynllB. D , yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。

A．短路阻抗 B.励磁阻抗 C.铁损 D.功率因数3、变压器二次侧绕组作三角形接法时，为了防止发生一相接反的事故，正确的测试方法是（）。

电机与变压器期中试题 (一)

《电机与变压器》期中试题班级姓名成绩一选择题（请将答案填入表格中，每个三分）1 变压器铁芯采用硅钢片的目的是( )A 减小磁阻和铜损耗B 减小磁阻和铁损耗C 减小涡流损耗和磁滞损耗D 减小磁滞损耗和矫顽力2 变压器的额定容量是指变压器额定运行时（）A 输入的视在功率B 输出的视在功率C 输入的有功功率D 输出的有功功率3 变压器的铜损耗（）铁损耗时，变压器的效率最高A 小于B 等于C 大于D 大于或等于4 变压器二次绕组电流增大时，一次绕组电流（）A不变B增大C减小D可能增大，也可减小5测量变压器变压比应该在变压器处于( )情况下进行A空载状态B轻载状态C满载状态D短路状态6 电力变压器的主要用途是（）A 变换阻抗B 变换电压C 改变相位D改变频率7用于变换阻抗的变压器是（）A 升压变压器B降压变压器C线间变压器D仪用互感器8从工作原理上看，中小型变压器的主要组成部分是（）A油箱和油枕B 油箱和散热器C铁芯和绕组D外壳和保护装置9 油浸式电力变压器中变压器油的作用（）A 润滑和防氧化B 绝缘和散热C 阻燃和防爆D 灭弧和均压10三相变压器铭牌上的额定电压指（）A一,二次绕组的线电压B一,二次绕组的相电压C 变压器内部的电压降D带负载后一二次绕组电压11一台电力变压器联结组别为Y,yn0,其中“yn”表示变压器的（）A 低压绕组为有中性线引出的Y形联结B 低压绕组为Y形联结，中性点接地，但不引出中性线C 高压绕组为有中性线引出的Y形联结D 高压绕组为Y形联结，中性点需接地，但不引出中性线12三相变压器并联运行时，要求并联运行的三相变压器联结组别（）A必须相同B不可相同C组别标号的差值不超过1D标号相同，Yy联结和Yd联结的变压器也可并联运行13 增大动圈式弧焊机焊接电流的方法（）A 提高空载电压，增大一二次绕组距离B 提高空载电压，减小一二次绕组距离C 降低空载电压，增大一二次绕组距离D 降低空载电压，减小一二次绕组距离14 一二次绕组共用一个绕组的变压器称为（）A 降压变压器B 升压变压器C 电力变压器D自耦变压器15一般电流互感器的额定电流为（）AA 1B 5C 10D 1516 一般电压互感器二次额定电压都规定为（）VA 200B 100C 50D 2517 电流互感器运行时（）A 接近空载状态，二次侧不准开路B 接近空载状态，二次侧不准短路C 接近短路状态，二次侧不准短路D 接近短路状态，二次侧不准开路18电压互感器运行时（）A 接近空载状态，二次侧不准开路B 接近空载状态，二次侧不准短路C 接近短路状态，二次侧不准短路D 接近短路状态，二次侧不准开路19 为了满足电焊工艺的要求，电焊变压器应具有（）的外特性A 平直B 陡降C 上升D 稍有下降20 电焊变压器短路时，短路电流（）A 不能过大B 可以大一些C可以小 D 可以很小二判断题（请将答案填入表格中，每题2分）1变压器可以改变直流电压（）2变压器的种类按用途分为电力变压器和专用变压器（）3变压器是一种将交流电压升高或降低并保持其频率不变的静止的电气设备（）4变压器既可以变换电压电流阻抗，又可变换相位频率和功率（）5变压器的基本工作原理是电磁感应（）6变压器的铁芯也可以用铜片或铝片制作（）7电流互感器二次电路中应设熔断器（）8为了降低设备成本，低压照明变压器可以采用自耦变压器（）9电流互感器运行时，严禁二次侧开路（）10电压互感器二次额定电压规定为100V( )三计算题（20分）1变压比为220V/24V的电源变压器如接在110V的电源上，输出电压为多少？’2 用变流比为100/5的电流互感器扩大量程，其电流表读数为4A时，被测电路的电流为多少？。

电机与变压器试题及答案

《电机变压器》第四套试题命题范围：4.1---6.2一、填空题：1、使用互感器时电流互感器二次侧近似短路，所以不能接入熔断器。

2、磁分路铁式电焊变压器在铁心的两柱中间装有一个活动的＿铁心柱＿。

改变二次侧绕组的接法即可达到改变匝数和改变＿漏抗的目的3、电动机的启动是指电动机从加入电压开始转动，到正常运转为止的这一过程。

笼型异步电动机的启动有直接启动、降压启动等两种。

4、异步电动机的调速方法有变极调速、改变转差率、变频调速几种。

5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

6、变频调速是改变电源频率从而使电动机的同步转速变化，达到调速的目的。

7、电动机是一种将电能转换为机械能的动力设备。

按其所需电源不同，电动机可分为交流电动机和直流电动机。

8、三相异步电动机的转子的转速总是小于旋转磁场的转速，因此称为异步电动机。

9、三相异步电动机均由定子和转子两大部分组成的。

10、电动机按其功能可分为＿驱动＿电动机和＿控制＿电动机11、电动机的工作原理时建立在＿楞次＿定律、＿法拉第电磁感应定律、电路定律和电磁定律等基础上的。

12、电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的铁损耗二、判断1 、“异步”是指三相异步电动机的转速与旋转磁场的转速有差值（√）２、三相异步电动机没有转差也能转动（x）３、负载增加时，三相异步电动机的定子电流不会增大（x）４、不能将三相异步电动机的最大转矩确定为额定转矩（√）5、三相异步电动机的转子铁心可以用整块铸铁来制成（x）6、三相定子绕组在空间上互差120º电角度（√）7、为了防止短路造成危害，在电流互感器和电压互感器二次侧电路中，都必须装设熔断器（x）8、电焊变压器的输出电压随负载电流的增大而略有增大（x）9、动圈式电焊变压器改变漏磁的方式是通过改变一次侧、二次侧绕组的相对位置而实现的（√）10、自耦变压器的一次侧从电源吸取的电功率，出一小部分损耗在内部，其余的全部经一次、二次侧之间的电磁感应传递到负载上（x）三、选择1、将自耦变压器输入端的相线和零线反接，（C）A.对自耦变压器没有任何影响B.能起到安全隔离的作用C.会是输出零线成为高电压而使操作有危险D.无任何影响2、自耦变压器的功率传递主要是（C）A.电磁感应B.电路直接传导C.两者都有D.两者均无3、要将带电抗器的电焊变压器的焊接电流条达，应将其电抗器铁心气隙（B）A.调大B.调下C.不变D.无法确定4、磁分路铁式电焊变压器二次侧接法一定，其焊接电流最大时，动铁芯的位置为（B）A最内B最外C中间 D.无法确定5、带冲击性负载的机械宜选用（B）异步电动机A.普通笼型B.高启动转矩笼型C.多速笼型D.绕线电机6、转速不随负载变化的是（ A ）电动机A.同步B.异步C.异步或同步D.无法确定7、能用转子串电阻调速（B）异步电动机A.普通笼型B.绕线式C.多速笼型D.无法确定8、功率消耗较大的启动方法是（C）A.Y-△降压启动B.自耦变压器降压启动C.定子绕组串电阻降压启动D.无法确定9、变电源电压调速只适用于（A）负载A.风机型B.恒转钜C.起重机械D.无法确定10、下列方法中属于改变转差率调速的是（A）调速A.变电源电压B.变频C.变磁极对数D.以上都不是四、问答：1、三相绕线感应电动机的启动有那些？答：转子串联电阻启动和转子串联频敏电阻器启动两种。

电机与变压器试卷及答案

一、填空（每空1分共20分）1、用变流比为200/5的电流互感器与量程为5A 的电流表测量电流，电流表读数为4.2A 则被测电流是 168 A ；若被测电流为180A ，则电流表的读数为 4.5A 。

2、常用的电焊变压器有外加电抗器式、磁分路动铁式和动圈式等三种，它们用不同的方法，改变漏抗以达到调节输出电流的目的。

3、自耦变压器的一次测和二次测既有磁的联系又有电的联系。

4、旋转磁场的产生必须要有两个条件：1）三相绕组必须对称，在定子铁心空间上互差1200 电角度；2）通入三相对成绕组的电流也必须对称，大小、频率相同，相位相差1200 。

5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

6、异步电动机用Y-△降压启动时，启动电流为直接用△接法直接启动时的1/3 ，所以对降低电动机的启动电流很有效。

但启动转矩也只有直接转矩的1/3 ，故此方法不适用于电动机重载启动。

7、两极电动机的三相定子绕组总共包含的电角度为 3600 ，4级电动机包含的电角度为 7200 。

8、在画双层绕组展开图时，用实线表示线圈的上层边，用虚线表示线圈的下层边。

二、选择（每题2分）1、电压互感器二次测回路所接仪表或继电器线圈，其阻抗必须（ B ）。

A 、低B 、高C 、高或者低D 、既有高，又有低2、自耦变压器不能作为安全电源变压器使用的原因是（ D ）。

A 、电压比为1.2～2，不能增大B 、绕组公共部分电流大小C 、一次测与二次测有磁的联系D 、一次测与二次测有电的联系3、有A 、B 两台电动机，其额定功率和额定电压均相等，但A 为4极电动机，B为6极电动机，则它们的额定转矩A T 、B T 与额定转速A n 、B n 正确关系应该是（ B ）。

A 、B A T T >、B A n n < B 、B A T T <、B A n n >C 、B A T T =、B A n n =4、把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态为（ C ）。

《电机与变压器》期中考试试卷(2014下)

2014年下学期《电机与变压器》期中考试题姓名______ 班级_________ 学号______一.填空题（每空2分，共40分）1.变压器是用来改变 ________和_______大小的供电设备。

按相数分有______和______变压器。

变压器的主要组成部分有________和________。

2.变压器与电源相连的绕组称___________，与负载相连的绕组称_________。

它们在 _____上是相互分开的，通过_______相互联系。

3.变压器的极性分 __________和__________，用____和_____表示。

4.电动机是把________转换成________的设备。

其主要结构有___________和__________ 组成。

二.选择题（每空4分，共20分）1.变压器是将一种交流电转换成（）的另一种交流电的静止设备。

（1）同频率（2）不同频率（3）同功率（4）不同功率2.变压器具有改变（）的功能。

(1)交变电压（2）交变电流（3）变换阻抗（4）以上都是3.有一台电力变压器，型号为SJL---560/10，其中的“L”表示变压器的（）。

（1）绕组是用铝线绕制（2）绕组是用铜线绕制（3）冷却方式是油侵风冷（4）冷却方式是油侵自冷4.电流互感器一次绕组（）在被测的电路中，流过被测电流。

(1) 并联（2）串联（3）混联5.电压互感器在运行中，二次侧不能（）。

（1）开路（2）短路三.选择题（每空3分，共30分）1.（）一般地说，电力变压器仅用于改变电压。

2.（）同心绕组是将一次侧、二次侧套在同一铁柱的内、外层，一般低压绕组在外层，高压绕组在内层。

3.（）电流互感器一次侧匝数只有一到几匝，导线都很粗。

4.（）变压器空载试验是为了测量短路损耗。

5.（）感性负载有去磁作用。

6.（）变压器的效率是指变压器的输出功率与输入功率之比。

7.（）三角形接法可以使一相绕组接反。

8.（）两台三相变压器只要连接组别相同就可以并联。

电机期中试题及答案

电机期中试题及答案一、单项选择题（每题2分，共20分）1. 直流电机的工作原理是基于以下哪个效应？A. 电磁感应B. 电磁转矩C. 电磁制动D. 电磁感应与电磁转矩答案：B2. 交流电机的转子通常采用哪种材料？A. 硅钢片B. 铜线C. 铝线D. 非磁性材料答案：A3. 同步电机的转速与什么有关？A. 电源频率B. 转子磁场C. 负载大小D. 以上都不是答案：A4. 异步电机的转子转速与同步转速之间的关系是怎样的？A. 相等B. 略低C. 略高D. 无关答案：B5. 电机的启动电流通常比正常运行电流大，这是因为：A. 启动时转子静止B. 启动时负载较大C. 启动时电源电压较低D. 启动时电机效率较低答案：A6. 电机的过载保护通常采用哪种方式？A. 热继电器B. 断路器C. 熔断器D. 以上都是答案：D7. 电机的绝缘等级主要取决于：A. 电机的功率B. 电机的转速C. 电机的温升D. 电机的效率答案：C8. 电机的效率是指：A. 输出功率与输入功率的比值B. 机械功率与输入功率的比值C. 电功率与机械功率的比值D. 机械功率与电功率的比值答案：B9. 电机的额定功率是指：A. 电机在额定电压和额定电流下能够输出的最大功率B. 电机在额定电压和额定电流下能够承受的最大功率C. 电机在额定电压和额定电流下能够输出的最小功率D. 电机在额定电压和额定电流下能够承受的最小功率答案：A10. 电机的额定电压是指：A. 电机正常工作时的电压B. 电机启动时的电压C. 电机停止时的电压D. 电机短路时的电压答案：A二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响电机的效率？A. 电机的材料B. 电机的制造工艺C. 电机的负载D. 电机的运行环境答案：ABCD2. 电机的保护措施包括：A. 过载保护B. 短路保护C. 过热保护D. 过压保护答案：ABCD3. 电机的启动方式有：A. 直接启动B. 星-三角启动C. 变频启动D. 软启动答案：ABCD4. 电机的调速方式包括：A. 变极调速B. 变频调速C. 变压调速D. 变流调速答案：ABCD5. 电机的绝缘材料应具备哪些特性？A. 高绝缘强度B. 高耐热性C. 高耐化学腐蚀性D. 高机械强度答案：ABCD三、填空题（每空1分，共20分）1. 电机的________是指电机在额定电压和额定频率下，能连续运行而不发生过热的最高转速。

电机与变压器期中考试

职教中心2013—2014学年第一学期期中考试《电机与变压器》一、填空题（每空1分,共24分）1、变压器是一种既能改变（）、（）和（），又能保持（）不变的（）的电气设备。

2、变压器中的损耗包括（）和（）两类，（）不随负载大小的变化而变化，（）随负载的大小而变化。

3、随着负载的变化，变压器的效率也在变化，当（）等于（）时，其效率最高。

4、三相变压器每相高、低压绕组匝数之比等于一、二次绕组（）之比，但不一定等于一、二次绕组（）之比。

5、在同一瞬间，一、二次绕组中同时具有相同电动势方向的两个端钮，叫（）或（）。

6、电力变压器并联运行的条件是（）、（）、（）。

7、三相变压器的额定容量，是给一次绕组施加额定电压时，为保证温升不超过额定值所允许输出的（）功率，它等于二次绕组（）和（）乘积的（）倍。

8、电压互感器的正常运行状态相当于变压器的（）状态，电流互感器的正常运行状态相当于变压器的（）状态。

二、判断题（每小题2分，共12分）1、变压器的效率等于其输出的视在功率与输入视在功率的比值。

（）2、变压器的损耗越大，其效率越低。

（）3、变压器的空载电流，其有功电流部分很小。

（）4、当变压器运行中负载变动时，温度也随着变动。

（）5、变压器的空载损耗可近似地看成铜损耗。

（）6、电压互感器的电压误差和电流互感器的电流误差都与其变比有关。

（）三、选择题（每小题2分，共16分）1、变压器的一次、二次绕组电动势E1、E2和一次、二次绕组的匝数N1、N2之间的关系为（）A E1/E2=N1/N2B E1/E2= N2/ N1C E1/E2= N22 /N122、变压器铁心采用相互绝缘的薄硅钢片制造，主要目的是（）A 杂质损耗B 铜损耗C 涡流损耗D 磁滞损耗3、电力变压器的铁心和绕组浸入盛满变压器油的油箱中，其主要目的是（）A 改善散热条件B 加强绝缘条件C 增大变压器容量4、如图所示，变压器的一次侧经开关S接在1.5V或3V的干电池上，把万用表接在变压器的二次侧，万用表放在直流电压挡，合上S瞬间，如果万用表指针正偏，这时，表示（）是同名端。

电机与变压器习题册答案

电机与变压器习题册答案【篇一：电机与变压器试题答案】>一、单项选择题（本大题共20小题，每小题1分，共20分）。

1. 如下图所示二端网络的戴维宁等效电路中，电压源的电压= （d ） a．9v b．3v c．-9v d．-3v2. 把一个三相电动机的绕组连成星形接于ul＝380v的三相电源上，或绕组连成三角形接于ul＝220v的三相电源上，这两种情况下，电源输出功率（a ）a．相等 b．差√3倍 c．差1/√3 倍 d．差3倍3. 三相四线制的中线不准安装开关和熔断器是因为（ c）a、中线上无电流，溶体烧不断b、中线开关接通或断开对电路无影响c、中线开关断开或溶体熔断后，三相不对称负载承受三相不对称电压作用，无法正常工作，严重时会烧毁负载d、安装中线开关和熔断器会降低中线的机械强度，增大投资4. 整流的目的是（a ）a、将交流变为直流b、将高频变为低频c、将正弦波变为方波5. 直流稳压电源中滤波电路的目的是（c ）。

a、将交流变为直流b、将高频变为低频c、将交、直流混合量中的交流成分滤掉6. 串联型稳压电路中的放大环节所放大的对象是（c ）a、基准电压b、采样电压c、基准电压与采样电压之差7．以下不属于变压器基本结构部件的是（c ）a、绕组b、分接开关c、转子8. 一台频率为50 的三相异步电动机的转速为，该电机的极数和定子旋转磁场转速为（ c ）a、4极，b、6极，c、8极，9. 单相变压器铁芯叠片接缝增大，其他条件不变，则空载电流（a ）a、增大b、减小c、不变10. 高频保护通道中耦合电容器的作用是（ a ）a、对工频电流具有很大的阻抗，可防止工频高压侵入高频收发讯机；b、对工频电流具有很小的阻抗，可防止工频高压侵入高频收发讯机；c、对高频电流阻抗很大，高频电流不能通过；d、滤除高次谐波的作用。

11. 变压器中性点接地属于（ b ）a、保护接地b、工作接地c、保安接地d、接零12. 对放大电路进行静态分析的主要任务是（b ）a、确定电压放大倍数aub、确定静态工作点qc、确定输入电阻，输出电阻13．在单相桥式整流电路中，若有一只整流管接反，则（c ）a、输出电压约为2udb、变为半波整流c、整流管将因电流过大而烧坏14．变压器绝缘老化速度主要决定于（ b ）a、湿度b、温度c、氧气d、油中的分解物15．新安装、检修后、长期停用和备用的变压器，超过（c）天，在投入运行前，应测定绝缘电阻。
