自动绕线机设计方案说明

自动绕线机设计方案说明
一、绕线机工作原理：
绕线机是用于切割硅单晶上的一种细合金钢丝，由于是在美国进口的大卷筒估计有50000米左右长（重量？），用在线切割机太大太重不能使用，在正常工作情况下只能使用小卷的合金钢丝筒，因此需要将大卷合金钢丝筒，卷成小的合金钢丝筒，小卷的合金钢丝筒约2500-5000米，（重量？）才能用于线切割机使用，合金钢丝直径为Ф0.31。

二、绕线机主要技术要求分析：
1、由于合金钢丝直径只有Ф0.31mm比较细，而且合金钢丝本身比较硬，在绕制过程中拉紧容易断，绕松了容易跑而且排列不整齐，不符合工艺要求，
2、在绕制过程中，绕线的速度不能太快，也不能太慢，启动或停止时，不能堵启、堵停刚好适应合金钢丝本身物理特性。

3、大卷的合金钢丝筒与小卷合金钢丝筒，在绕制合金钢丝过程中（过度轮1）与（过度轮2）垂直下拉转到小卷合金钢丝筒上，而且合金钢丝在小卷合金钢丝筒上从左到右，从右到左依次循环进行绕制，要保证绕线筒合金钢丝排列整齐，松紧适宜，传动部分必须采用高精度、转速恒定可调的步进电机、伺服电机。

由于精度高，转速恒定可调是通过内部的脉冲信号来控制与外部传感器信号来控制电机转速、起步、运行、停止等工作状态，才能满足工艺及技术要求。

三、绕线机设计方案：
1、绕线机是根据客户公司提供有关绕线机加工工艺要求及技术要求来进行设计，根据以上工作原理主机控制均采用进口品牌欧姆龙、或西门子PLC可编程器、主要传动部分采用步进电机、伺服电机。

合金钢丝绕制过程中的张力松、紧信
号采用张力传感器、计数频率采用旋转编码器，所有传感器采集的控制信号如速度、同步、张力、计数送到PLC进行运算，完成绕线机绕线工艺技术要求。

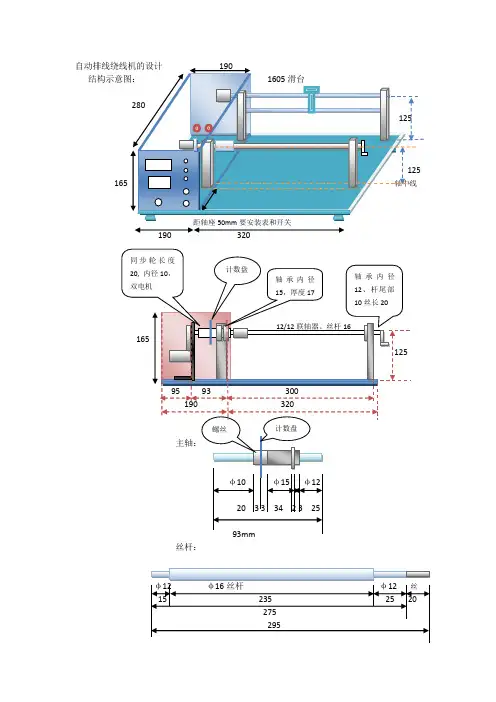

2、步进电机传动总成叫标准拖板固定安装在工作平台上，同时小卷合金钢丝筒传动总成，水平固定在步进电机传动总成标准拖板上，同步控制信号的采集是安装在2号传动轮上旋转编码器脉冲信号（转速），来控制小卷合金钢丝筒传动总成与步进电机传动总成的同步，方向控制信号由两边的接近开关分别进行控制左、右换向从而达到绕制过程同步。

由PLC内部运算的结果，去控制大卷合金钢丝筒传动总成与小卷合金钢丝筒总成转速。

3、合金钢丝在绕制过程中的张力大小，由张力传感器测量出张力模拟信号，去控制大合金钢丝筒的伺服电机扭矩大小。

4、小卷合金钢丝筒传动总成与步进电机传动总成的转速及同步，是通过PLC发出脉冲信号与旋转编码器测量信号，进行自动控制，旋转编码器安装在过度轮的支撑板上面与（过度轮2）的位置上，同时也进行计数测量电机转速，当绕到5KM米（可调）全部绕线过程自动停止。

5、由于在绕线工艺流程非常严格要求同步、整齐、平整，我们在过度轮的支撑板上面安装一套自动垂直绕线装置，由于小卷合金钢丝筒传动总成与左右行走步进电机传动总成拖板同步，合金钢丝左、右摆动是通过支撑板上的自动垂直绕线装置，使（过度轮1）（过度轮2）绕制过程中使（过度轮1），端始与前端终保）垂直，才能保证绕线过程每一层排列整齐。

9、绕线机最好采用触摸屏控制，非常方便进行各种功能的设置，如速度、同步、张力、计数等参数,可减少面板上的控制按钮，操作使用更方便。

10、技术人员到现场了解，针对实际加工工艺流程进行深入了解并提出了以上初步设计方案，另外机械传动部分初步设计方案，需要贵公司配合，如小卷合金钢丝筒，大卷合金钢丝筒的具体安装尺寸，而且需要比较详细工艺要求。
