11.4.3方法与步骤
11.4.3.1准备工作
(1)检查摆式仪的调零灵敏情况,并定期进行仪器的标定。当用于路面工程检查验收时,仪器必须重新标定。
(2)按本规程附录A的方法,对测试路段按随机取样选点的方法,决定测点所在横断面位置。测点应选在行车车道的轮迹带上,使路面边缘不应小于1米,并用粉笔作出标记。测点位置紧靠铺砂法测定构造深度的测点位置,一一对应。
FB20=FBT+△F
式中:FB20--换算成标准温度20摄氏度的摆值(BPN);
FBT--路面温度T时测得的摆值(BPN);
T--测定的路表潮湿状态下的温度(摄氏度);
△F--温度修正值,按表11ห้องสมุดไป่ตู้4.4采用。
温度修正值 表11.4.4
温度T(摄氏度)
0
5
10
15
20
25
30
35
40
温度修正值表△F
11.4.3.2试验步骤
(1)仪器调平
1、将仪器置于于路面测点上,并使摆的摆动方向与行车方向一致。
2、转动底座上的调平螺栓,使水准泡居中。
(2)调零
1、放松上、下两个紧固把手,转动升降把手,使摆长高并能自由摆动,然后旋紧紧固把手。
2、将摆向右运动,按下安装于悬臂上的释放开关,使摆上的卡环进入曹,放开释放开关,摆即处于水平释放位置,并把指针抬至与摆杆平行处。
3、提起举长柄,取下垫块,使摆向右运动。然后,挑重担举长柄使摆慢慢向左运动,直至橡胶片的边缘刚刚接触路面。在橡胶片的外边摆动方向设置标准量尺,尺的一关正对该点。再用手提起举升柄,滑溜块向上抬起,并使摆继续运
摆式仪试验操作规程
检测频率:每两百米测一处,每个测点平行测3个单点,每个单点重复测5次
检测目的:测定沥青路面、标线或其它材料试件的抗滑值,用以评定路面或路面材料试件在潮湿状态下的抗滑能力。
方法与步骤:1准备工作(1)检查摆式仪的调零灵敏情况,并定期进行仪器的标定。(2)按本规程附录A的方法,进行测试路段的取样选点。在横断面上测点应选在行车道轮迹处,且距路面边缘应不小于1m。2测试步骤(1)清洁路面:用扫帚或其它工具将测试点处的路面打扫干净。(2)仪器调平。a将仪器置于路面测点上,并使摆的摆动方向与行车方向一致。b转动底座上的调平螺旋,使水准泡居中。(3)调零。a放松紧固把手,转动升降把手,使摆升高并能自由摆动,然后旋紧紧固把手。b将摆固定在右侧悬臂上,使摆处于水平释放位置,并把指针拨至右端与摆杆平行处。c按下释放开关,使摆向左带动指针摆动,当摆达到最高位置后下落时,用手将摆杆按住,此时指针应指零。d若不指零,可稍旋紧或悬松摆的调节螺母。e重复上述4个步骤,直至指针调零。调零允许误差为±1(4)校核滑动长度。a让摆处于自然下垂状态,松开固定把手,转动升降把手,使摆下降。与此同时,提起举升柄使摆向左侧移动,然后放下举升柄使橡胶片下缘轻轻楚地,紧靠橡胶片摆动滑动长度量尺,使量尺左端对准橡胶片下缘:再提起举升柄使摆向右侧移动,然后放下举升柄使橡胶片下缘轻轻触地,检查橡胶片下缘应与滑动长度量尺的右端齐平。b若齐平,则说明橡胶片两次触地的距离(滑动长度)符合126mm的规定。校核滑动长度时,应与橡胶片长边刚刚接触路面为标准,不可借摆的力量向前滑动,以免标定的滑动长度与实际不符。c若不齐平,升高或降低摆或仪器底座的高度。微调时用旋转仪器底座上的调平螺丝调整仪器底座的高度的方法比较方便,但需注意保持水准泡居中。d重复上述4个步骤,直至滑动长度符合126mm的规定。(5)将摆固定在右侧悬臂上,使摆处于水平释放位置,并把指针拨至右端与摆杆平行处。(6)用喷水壶浇洒测点,使路面处于湿润状态。(7)按下右侧悬臂上的释放开关,使摆在路面滑过。当摆杆回落时,用手接住,读数但不记录。然后使摆杆和指针重新置于水平释放位置。(8)重复(6)和(7)的操作5次,并读记每次测定的摆值。单点测定的5个中最大值与最小值的差值不得大于3.如差值大于3时,应检查产生的原因,并再次重复上述各项操作,至符合规定为止。取5次测定的平均值作为单点的路面抗滑值(即摆值BPNt),取整数。(9)在测点位置用温度计测记潮湿路表温度,准确至1℃。(10)每个测点由3个单点组成,即需按以上方法在同一测点处平行测定3次,以3次测定结果的平均值作为该测点的代表值(精确到1)。3个单点均位于轮迹带上,单点间距离为3~5m。该测点的位置以中间单点的位置表示。
沥青路面抗滑性能检测方法及适用性介绍
收稿 时 期 :2017-5—21 作 者 简 介 :史敏 (1985一 ),女 ,汉族 ,河 北 涿 州人 ,本 科 ,工程 师 ,主要 从 事 公路 与 桥 梁工 程 设计 与 检 测工 作 。
60 2ol7年第4期
史敏 :沥青路面抗滑性能检测方法及适用性介绍
在室 内及室外 抗滑性 能测试 中均较为 常用 。
了常 用的检 测 方法操作步骤 ,对沥青路 面抗 滑性能评价 有一 定积极 意义。
关键 词 :沥青路 面 ;抗滑 ;检测 ;适 用性
中 图 分 类 号 :U416.217
文 献 标 识 码 :B
1 引 言 沥青 路 面因具 有平 整 度好 、行 车 舒适 等优 点 在我
国公路 建设 中使 用越发 广泛 ,但 近年来 交通事故 频发 , 每年均 有数 以万计 的人 在交通 事故 中受 伤或死 亡 。沥 青 路 面 抗 滑性 能不 足 是 造成 交 通 事故 的重 大诱 因之 一 因此 如何 确保 其 满足规 范 要求 是研 究者 们关 注 的
尺将 超 出量砂 筒 的砂 一次刮平 。
2.3 横 向力系数测 定仪
(3)将 砂倒 于测点 ,用推 平板从 内到外将 细砂慢慢
横 向力 系数 测定仪 在现场 高速公 路抗滑 性能检测 推平 ,应注意 尽量将 砂铺成 圆形 ,直 到表面没 有浮砂 为
中较 为常用 ,通过在测 试车底 盘设置偏 转轮 (偏 转角度 止 ,然后 用钢 尺分 别从 两个 垂 直方 向测 量所 铺成 圆 的
摆式摩擦 系数测 定仪在 沥青路 面抗滑性 能检测 中 也较 为常 用 ,其检 测原 理为 通过 将带 橡胶 片 的摆从 一 定 高度摆 下 ,橡胶 片接触路 面后会产 生能量损 失 ,然 后 摆再 上升 到一定 高 度 (用 摆 值表征 ),通过 上升 高度 的 高低 即可反应沥 青路面 的抗 滑性 能 ,一般 而言 ,摆再 次 上升 的高度越高 ,即摆值 越小 ,此时表 明橡 胶片 与路面 接触摩擦 产生 的能量损失较 小 ,路 面抗 滑性 能较差 。
摆式仪测定路面摩擦系数培训记录
学习记录(4)喷水壶。
(5)硬毛刷。
(6)路面温度计:分度不大于1℃。
(7) 其他:皮尺或钢卷尺、扫帚、粉笔等。
三、检测环境常温四、取样要求进行测试路段的取样选定。
在横断面上测点应选在行车道轮迹处,且距路面边缘不小于1m。
五、方法与步骤5.1准备工作(1)检查摆式仪的调零灵敏情况,并定期进行仪器的标定。
当用于路面工程检查验收时,仪器必须重新标定。
(2)对测试路段按随机取样选点的方法,决定测点所在横断面位置。
测点应选在行车道的轮迹带上,距路面边缘不应小于1m,并用粉笔作出标记。
测点位置宜紧靠铺砂法测定构造深度的测点位置,一一对应。
5.2试验步骤(1)仪器调平①将仪器置于路面测点上,并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓,使水准泡居中。
(2)调零①放松上、下两个紧固把手,转动升降把手,使摆升高并能自由摆动,然后旋紧紧固把手。
②将摆向右运动,按下安装于悬臂上的释放开关,使摆上的卡环进入开关槽,放开释放开关,摆即处于水平释放位置,并把指针抬至与摆杆平行处。
③按下释放开关,使摆向左带动指针摆动,当摆达到最高位置后下落时,用左手将摆杆接住,此时指针应指零。
若不指零时,可稍旋紧或放松摆的调节螺母,重复本项操作,直至指针指零。
调零允许误差为±1BPN。
(3)校核滑动长度①用扫帚扫净路面表面,并用橡胶刮板清除摆动范围内路面,上的松散粒料。
②让摆自由悬挂,提起摆头上的举升柄,将底座上垫块置于定位螺丝下面,使摆头上的滑溜块升高。
放松紧固把手,转动上升降把手,使摆缓缓下降。
当滑溜块上的橡胶片刚刚接触路面时,即将紧固把手旋紧,使摆头固定。
③提起举升柄,取下垫块,使摆向右运动。
然后,手提举升柄使摆慢慢向左运动,直至橡胶片的边缘刚刚接触路面。
在橡胶片的外边摆动方向设置标准量尺,尺的一端正对该点。
再用手提起举升柄,使滑溜块向_上抬起,并使摆继续运动至左边,使橡胶片返回落下再一-次接触路面,橡胶片两次同路面接触点的距离应在126mm (即滑动长度)左右。
【专业知识】摆式仪测定路面抗滑值试验步骤

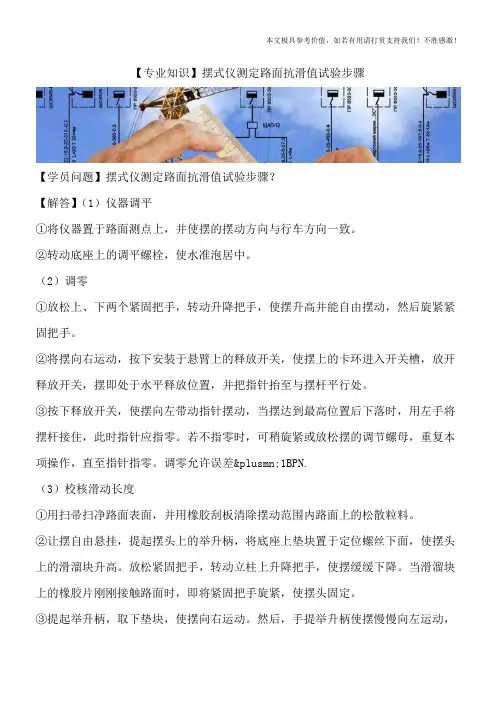

【专业知识】摆式仪测定路面抗滑值试验步骤【学员问题】摆式仪测定路面抗滑值试验步骤?【解答】(1)仪器调平①将仪器置于路面测点上,并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓,使水准泡居中。
(2)调零①放松上、下两个紧固把手,转动升降把手,使摆升高并能自由摆动,然后旋紧紧固把手。
②将摆向右运动,按下安装于悬臂上的释放开关,使摆上的卡环进入开关槽,放开释放开关,摆即处于水平释放位置,并把指针抬至与摆杆平行处。
③按下释放开关,使摆向左带动指针摆动,当摆达到最高位置后下落时,用左手将摆杆接住,此时指针应指零。
若不指零时,可稍旋紧或放松摆的调节螺母,重复本项操作,直至指针指零。
调零允许误差±1BPN.(3)校核滑动长度①用扫帚扫净路面表面,并用橡胶刮板清除摆动范围内路面上的松散粒料。
②让摆自由悬挂,提起摆头上的举升柄,将底座上垫块置于定位螺丝下面,使摆头上的滑溜块升高。
放松紧固把手,转动立柱上升降把手,使摆缓缓下降。
当滑溜块上的橡胶片刚刚接触路面时,即将紧固把手旋紧,使摆头固定。
③提起举升柄,取下垫块,使摆向右运动。
然后,手提举升柄使摆慢慢向左运动,直至橡胶片的边缘刚刚接触路面。
在橡胶片的外边摆动方向设置标准量尺,尺的一端正对该点。
再用手提起举升柄,使滑溜块向上抬起,并使摆继续运动至左边,使橡胶片返回落下再一次接触路面,橡胶片两次同路面接触点的距离应在126mm(即滑动长度)左右。
若滑动长度不符标准时,则升高或降低仪器底正面的调平螺丝来校正,但需调平水准泡,重复此项校核直至使滑动长度符合要求。
而后,将摆和指针置之水平释放位置。
注:校核滑动长度时,应以橡胶片长边刚刚接触路面为准,不可借摆力量向前滑动,以免标定的滑动长度过长。
(4)用喷壶的水浇洒试测路面,并用橡胶刮板刮除表面泥浆。
(5)再次洒水,并按下释放开关,使摆在路面滑过,指针即可指示出路面的摆值。
但第一次测定,不做记录。
沥青路面表面性能实验
沥青路面表面性能实验 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】批阅长 沙 理 工 大 学实 验 报 告年级 班 号 姓名 实验日期 月 日 指导教师签字: 批阅教师签字内 容一、实验目的 四、实验方法及步骤 二、实验原理 五、实验记录及数据处理三、实验仪器 六、误差分析及心得体会沥青路面表面性能 实验一、 实验目的本实验包括路面的平整度、抗滑性能、透水性三项实验,是反映路面行驶质量的重要指标,通过实验所得的结果和《公路工程质量检验评定标准》对路面使用质量进行综合评价。
二、 实验原理1.平整度是指路表面相对于理想平面凹凸不平的程度,是评定路面使用品质的重要指标之一。
路基、路面各层次的平整度都会累积起来。
2.路面抗滑性能是指车辆轮胎受到制动时沿表面滑动所产生的力、通常抗滑性能被看做是路面表面特性,用轮胎与跃路面与之间的摩阻系数来表示。
3.水对沥青路面的破坏性是相当大的。
影响因素:4%4%v vV V ⎧≤⎪⎨⎪⎩透水性很小孔隙率透水性很大 水对沥青路面的影响较小孔隙率4%15%vV 水会残留在沥青材料内部,对材料造成破坏;孔隙率为8%时,受破坏最大。
渗水系数的定义:单位时间内的渗水量。
单位:ml/min三、 实验仪器1.平整度实验仪器:连续式平整度仪、三米直尺、塞尺2.抗滑性能实验仪器:⎧⎪⎪⎨⎪⎪⎩底座(三个调节螺栓用来调节水准泡)升降螺丝 紧固螺丝 指针摆式仪指针摆锤 举升柄 橡胶片 滑溜块 平衡锤标尺(126mm)3.透水性实验仪器:渗水仪、密实材料(橡皮泥、原子灰)、秒表、红墨水四、 实验方法及步骤1.平整度实验方法及步骤:①选点:⎪⎩⎪⎨⎧⨯⨯尺处每路面各层尺处每路面各层34200102200m m有两种方法:随机选点、针对性选点(行车道外侧车轮轮迹带上) ②测量: A 、三米直尺法:把尺纵向摆在路上,看尺与路表面最大间隙,用塞尺量取其最大间隙宽度。
路面抗滑性能试验(摆式仪法)
重复 5 次测定的差值不大于 3BPN。 五、注意事项
1、使用前,必须标定指针归零、橡胶片端部距摆动中心的距 离为508m m、橡胶片对路 面的正向静压力 为(22.2±0.5)N;必须考虑橡胶片质量要求和 使用要求。
2、校核滑动长度时应以橡胶片长边刚刚接触路面为准,不可借摆力向前滑动,以免标 定的滑 动长度过长。 六、试验报告
9、在测点位置上用路表温度计测记潮湿路面 的温度,精确至 1℃。 10、按以上方法,同一处平行测 定不少于 3 次 ,3 个测点均位于轮迹带上,测点间距 3~ 5m。该处的测定位置以中间测点 的位置表示。每一处均取 3 次测定结果的平均值作为试 验结 果,精确至 1BP N。 11、结果处理 (1)抗滑值的温度 修正
路面抗滑性能 试验(摆式仪法)
一、试验目的 该试验主要用摆式摩擦系数 测定仪(摆式仪)测定沥青路面及水泥混凝土路面的抗滑值
,用以评定路面在潮湿状态下 的抗滑能力。
二、试验要求
通过试验,要求掌握摆式仪测定抗滑值的试验方法和数据处理,同时了解其它测定抗
滑性能方法(手动铺砂法、电动铺砂法和激光构造深度仪测定路面构造深度;摩擦系数测 定车测定路面横 向力系数)。
当路面温度为 T时测得的值 为FBT,必须按下式换算成标准温度 20℃的摆值 FB2 0: FB20=FBT+Δ F
式中:FB20——换算成标准温 度20°时的摆值,BPN; FBT——路面温度时测 得的摆值,BPN; T——测定的路表潮湿状态下的温 度; Δ F——温度修正值,按表 2 选用。 表 2 温度修正值
温度 T(℃)
