三角步态行走
六足运动原理
机械锹甲前进运动原理机械锹甲遵循三角步态的原理前进，即是六足机器人的两组腿(身体一侧的前足、后足与另一侧的中足) ,即处于支撑三角形上的三条腿的动作完全一样,均处于摆动相或均处于支撑相。
机械锹甲在平坦无阻的地面上快速行进时,多以交替的三角步态运动,即在步行时把六条足分为两组,以身体一侧的前足、后足与另一侧的中足作为一组,形成一个稳定的三角架支撑虫体,因此在同一时间内只有一组的三条足起行走作用:前足用爪固定物体后拉动虫体前进,中足用以支撑并举起所属一侧的身体,后足则推动虫体前进,同时使虫体转向,行走时虫体向前并稍向外转,三条足同时行动,然后再与另一组的三条足交替进行,两组足如此交替地摆动和支撑,从而实现昆虫的快速运动,其行走的轨迹线是一条锯齿状曲线。
机器人采用三角步态的运动示意如图1 所示:机械锹甲开始运动时, 左侧的2 号腿和右侧的4、6 号腿抬起准备向前摆动, 另外三条腿1、3、5 处于支撑状态, 支撑机器人本体确保机器人的原有重心位置处于三条支撑腿所构成的三角形内, 使机器人处于稳定状态不至于摔倒( 见图1( a) ) , 摆动腿2、4、6 向前跨步( 见图1( b) ) , 支撑腿1、3、5 一面支撑机器人本体, 一面在小型直流驱动电机和皮带传动机构的作用下驱动机器人本体, 使机器人机体向前运动一个半步长S( 见图1( c) ) .在机器人机体移动到位时, 摆动腿2、4、6 立即放下, 呈支撑态, 使机器人的重心位置处于2、4、6 三条支撑腿所构成的三角形稳定区内, 原来的支撑腿1、3、5 已抬起并准备向前跨步( 见图1( d) ) , 摆动腿1、3、5 向前跨步( 见图1( e) ) , 支撑腿2、4、6 此时一面支撑机器人本体, 一面驱动机器人本体, 使机器人机体向前运动一个步长S( 见图1( f) ) , 如此不断从步态( a) 、( b) 、( c) 、( d) 、( e) 、( f) 、( a) , 循环往复,周而复始实现机器人不断向前运动.、。
六足仿生机器人并联机构雅可比矩阵分析
０ 前言 近年来， 随着人类对自然界及太空的探索不断深
入， 任务越来越复杂， 对仿生机器人的研究也越来越 多， 仿生机器人可以用于代替人类去完成危险任务， 比如星际探测、 核泄漏检测、 复杂地形的抢险救灾、 深海作业、 军事侦查等。 足式机器人较轮式机器人更 适合在不确定、 崎岖不平的环境中行走， 但足式机器 人的运动学、 动力学分析及控制也更加复杂［１－３］ 。 六 足机器人较四足机器人运动的平稳性高， 机构复杂度 适中［４－５］ ， 本文针对六足机器人进行研究， 利用三角 步态行走身体前移时， 六足机器人可视为 ３⁃Ｕｒ ＲＳ 并 联机构， 分析该并联机构的自由度并建立其雅可比矩 阵， 董成林等［６］ 利用位置逆解求导解得雅可比矩阵， 步骤繁琐， 而利用螺旋理论和互易积理论分析雅可比 矩阵避免了求解并联机构位置正、 逆解和求导的过 程， 避免了奇异性。 李剑锋等［７］ 利用互易积获得约束 子矩阵和运动子矩阵， 以此为基础建立了 Ｔｒｉｃｅｐｔ 并 联机构的完整雅克比矩阵， 彭铁柱等［８］ 采用矢量法对 机构的运动学进行分析， 得到机构的位置逆解、 完整
关键词： 六足仿生机器人； 并联； 螺旋； Ｇｒａｓｓｍａｎｎ 线几何； 奇异 中图分类号： ＴＰ２４２ 文献标志码： Ａ 文章编号： １００１－３８８１ （２０１８） １５－０７６－４
Ｊａｃｏｂｉａｎ Ｍａｔｒｉｘ Ａｎａｌｙｓｉｓ ｏｆ Ｂｉｏｎｉｃ Ｈｅｘａｐｏｄ Ｒｏｂｏｔ Ｐａｒａｌｌｅｌ Ｍｅｃｈａｎｉｓｍ
ＹＵ Ｃｈａｎｇｊｕａｎ， ＺＨＡＮＧ Ｃｈｕｎｈｏｎｇ， ＬＵＯ Ｐｉｎｇ， ＬＩＵ Ｑｉｎｇｌｉｎｇ （ Ｍａｔｈｅｍａｔｉｃｓ ａｎｄ Ｉｎｆｏｒｍａｔｉｏｎ Ｓｃｉｅｎｃｅ Ｃｏｌｌｅｇｅ， Ｌａｎｇｆａｎｇ Ｎｏｒｍａｌ Ｕｎｉｖｅｒｓｉｔｙ， Ｌａｎｇｆａｎｇ Ｈｅｂｅｉ ０６５０００， Ｃｈｉｎａ）
基于STM32的六足机器人控制系统设计

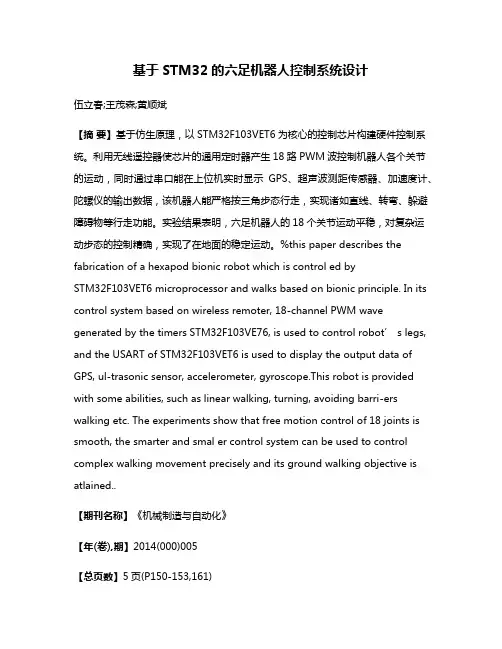

基于STM32的六足机器人控制系统设计伍立春;王茂森;黄顺斌【摘要】基于仿生原理，以STM32F103VET6为核心的控制芯片构建硬件控制系统。
利用无线遥控器使芯片的通用定时器产生18路PWM波控制机器人各个关节的运动，同时通过串口能在上位机实时显示GPS、超声波测距传感器、加速度计、陀螺仪的输出数据，该机器人能严格按三角步态行走，实现诸如直线、转弯、躲避障碍物等行走功能。
实验结果表明，六足机器人的18个关节运动平稳，对复杂运动步态的控制精确，实现了在地面的稳定运动。
%this paper describes the fabrication of a hexapod bionic robot which is control ed bySTM32F103VET6 microprocessor and walks based on bionic principle. In its control system based on wireless remoter, 18-channel PWM wave generated by the timers STM32F103VE76, is used to control robot’ s legs, and the USART of STM32F103VET6 is used to display the output data of GPS, ul-trasonic sensor, accelerometer, gyroscope.This robot is provided with some abilities, such as linear walking, turning, avoiding barri-ers walking etc. The experiments show that free motion control of 18 joints is smooth, the smarter and smal er control system can be used to control complex walking movement precisely and its ground walking objective is atlained..【期刊名称】《机械制造与自动化》【年(卷),期】2014(000)005【总页数】5页(P150-153,161)【关键词】STM32F103VET6;六足机器人;无线遥控;控制系统【作者】伍立春;王茂森;黄顺斌【作者单位】南京理工大学机械工程学院，江苏南京210016;南京理工大学机械工程学院，江苏南京210016;南京理工大学机械工程学院，江苏南京210016【正文语种】中文【中图分类】TP2420 引言移动机器人的发展是一个重要的科研领域，移动机器人可分为车轮式移动机器人、履带式机器人及其仿生技术的运动机器人[1]。
机器人等级考试搭建-六足步行机器人
第11章六足步行机器人仿生六足机器人又叫蜘蛛机器人，顾名思义，六足机器人架构中惜鉴了自然界中昆虫的行走方式，是多足机器人的一种。
11.1探索六足的行走方式是多样的，其中最典型的行走方式就是模仿六足纲昆虫的三角步态。
图 11.1六足步行机器人三角步态是什么样子呢？六足昆虫行走时，一般不是六足同时直线爬行，而是将三对足分成两组，每组三只足，以三角形支架结构交替前进，如图11.2所示。
分组情况是这样的：身体左侧的前后、足及右侧的屮足为一组，右侧的前足、后足和左侧的中足为另一组，分别组成两个三角形支架。
行走时接触地而的腿如绿方块所示，形成稳定的三角结构，这样模型通常会保持直立平稳的走姿而不会走路时跌跟头了。
这种六足机器人控制简单，不过动作单一，因为他的毎个关节都是通过机械连接完成，最后由一个统一的动力源控制。
另外，我们还能看到很多杂的六足机器人每一个关节都足分开控制的。
参照关节类动物的运动形式，这个六足机器人的每条腿的关节都是相对独立的，每个关节都是用180度的舵机来实现的，每条腿上三个关节，对应就是3个舵机，六条腿就是18个舵机。
不过这种用18个舵机支搾起来的机器人控制复杂，对电源的要求太高，还需要通过程序来控制，调试时间长。
我们综合以上的知识内容，制作一个六足移动机器人，即保证了机器人的控制苟单，也能实现机器人前后左心、左转右转的移动效果。
11.2制作7倍10倍这里要注意的是2倍的梁圆孔部分要朝上，和对面的正好相反10倍和12倍11.3六足运动方式六足机器人的运动方式为三角步态，上面我们简单介绍过，三角步态就是六足机器人的六只足分成了两组，组成了两个三角支架。
当一组三角形支架所有的足同时提起，另一机三角形的足原地不动，支撑身体并以中足为支点。
这一组的三脚架抬起到下落的过程中，前肢的构件向前迈进拉动身体向前，后足的构件将机器人向前推。
这一组落地，另一组的三只足抬起，重心落在这一组三角形支架的三足上，然后重复前—组的动作，之后互相轮换周而复始。
