工艺管道 工程量计算规则
工艺管道图纸算量计算方法
管道工程图纸算量具体方法及步骤此文献给初入施工现场技术及造价人员在现在各行各业施工中，大部分都离不开管道，工程量的大小是根据施工现场施工图一点一点算出来的，工程量及造价的准确性，取决于算量的真确性！有些人拿到图纸眼花缭乱，不知从哪下手，本人根据多年算量经验，分享给大家！1、接到算量任务，首先看给的图纸全不全，根据自己施工任务，结合现场分类对照，再根据每项图纸目录一项一项的对。
2、算管道图纸工程量，首先选择单线图，因单线图比较直观，每条管线比较清晰，一条一条的算起来不会掉量，上面标的长度是施工长度，根据管道计算规则计算；3、管道是按延长米计算，算管道延长米根据管道计算规则，管件都算到里面，也就是说，不管刷漆或则保温长度，管件都加到里面。
4、根据计算规则，如实安装单位计算安装长度，根据定额规定，算好长度还必须加上损耗，一般规定加上6%，根据使用定额取决损耗值。
5、若算防腐工程量，管件全部都加到里面，损耗值不能加；6、算保温工程量损耗值不能加，但管件工程量除加到延长米上，则另行计算，比如：阀门、法兰分开计算。
7、管道支架另行计算，算管道支架，根据设计说明：根据规范，先统计各型号统计好数量，再根据图集算出每个型号具体重量。
8、若设计放没有出单线图，那只好使用平面图计算，一般设计院出的图纸，都是按规定比例出的图，根据比例一点一点的量。
9、用平面图计算工程量，需要平面图，立面图，节点图，大样图，几项图纸。
10、从平面图左上角，按顺时针方向一条一条的找，先算大管径管道，再算小径管道，但是顺着一个管线号，先算主管道，再算分支，计算到一个管线号里面，但管径大小单列，分别计算，以便审计方好对量。
11、平面算完，再算立面，根据管线号。
算立体部分，明细表中应标明图纸编号，标高，区域，以便审计方查对。
12、算量是一个比较耗时的工作，算完一条管道要用铅笔做标记，一面重复计算或漏算，以解决下个工作日继续算。
13、知道完全统计好，再输入表格，在输入表格中，不能自己知道是哪里的图纸量，还必须让审计方看明白，所以，输入时，先和甲方共同，看他们有没有规定表格，若有，按他们的格式一一输入。
最新工艺管道工程量计算规则
工艺管道工程量计算规则工艺管道安装工程工程量计算规则定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。
因此在编制预算时，定额的应用中，尽量套用定额。
没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。
1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。
其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。
如脚手架、超高费。
2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。
3、定额项目内未计价材料，量的表现形式。
定额中括号内的数字，也称主材，其中包括施工损耗。
一、工艺管道工程定额编制(一)厂、站工艺管道适用于：1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。
2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。
工艺管道与其他管道界限划分：(1)与油气田管道：应以施工图标明的站、库分界线划分。
如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。
(2)与长输管道：应以进站第一个阀池为界。
(3)与给水管道：以入口水表井阀池为界。
(4)与排水管道：以出厂围墙第一个污水井为界。
(5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。
(6)独立的锅炉房、水泵房以外墙皮1.5m为界。
3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。
4、厂站工艺管道压力等级管道类别的划分：低压0<PN≤1.6MPa，中压1.6MPa<PN≤10MPa，高压PN>10MPa；蒸汽管道PN≥9MPa，工作温度≥5000C时升为高压。
(二)工程量计算规则：1、管道安装：(1)定额中各类管道材质适用范围：A、碳钢管道适用于焊接钢管、无缝钢管、16Mn钢管。
第六册《工业管道工程》计算规则(精)
工业管道工程分册说明一、C。
F《工业管道工程》（以下简称本定额适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道,厂区第一个连接点以内的生产、生产与生活共用的输送给水、排水、蒸汽、煤气管道的安装工程.二、与其他专业的界限划分：给水应以入口水表井为界；排水应以厂区围墙外第一个污水井为界;蒸汽和煤气以入口第一个计量表(阀门为界；锅炉房、水泵房应以墙皮外1。
5m为界。
三、工业管道压力等级划分：低压：0〈Ρ≤1.6MPa;中压：1.6<Ρ≤10MPa;高压：(1一般管道：10<Ρ≤42MPa;（2蒸汽管道:Ρ≥9MPa、工作温度≥500℃。
四、各类管道适用材质范围:1。
碳钢管道适用于焊接钢管、无缝钢管、16Mn管等;2。
不锈钢管适用于各种材质不锈钢管(超低碳钢不锈钢管除外；3.碳钢卷板管适用于16Mn钢板卷管；4.铜管适用于紫铜、黄铜、青铜管;5。
合金钢管适用于各种材质合金钢管(高合金钢管除外;6.铝管适用于各种材质的铝及铝合金管；7。
钛管适用于各种材质的钛及钛合金管；8.塑料管适用于各种材质的塑料及塑料复合管;9.铸铁管适用于各种材质的铸铁管;10.管件、阀门、法兰适用范围参照管道材质.五、凡涉及到管沟及井类的土方开挖、垫层、基础、砌筑、抹灰、地沟盖板预制安装、回填、运输、路面开挖及修复、管道支墩等，应按A。
建筑工程相关项目编码列项。
六、本定额主要依据的标准、规范有:1.《全国统一建设工程工程量清单计价规范》GB50500-2008;2。
《工业管道工程施工及验收规范》（金属管道篇GB50235—97；3。
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；4.《钢熔化焊对接接头射线照相和质量分级》GB3323-87；5.《手工电弧焊接接头的基本形式与尺寸》GB985-88；6.《埋弧焊焊缝坡口的基本形式和尺寸》GB986-88；7.《全国统一安装工程基础定额》2006年.七、单件质量大于100kg的管道支架、管道预制所需的钢平台摊销均执行C.E 《静置设备与工艺金属结构制作安装工程》。
工业管道安装工程量计算规则与说明
工业管道安装工程量计算规则与说明定额是确定工程造价的依据，是由权威机构编制的，具有法律依据。
因此在编制预算时，定额的应用中，尽量套用定额。
没有特殊情况不要任意修改定额，若需编制补充定额，需经有关部门的审批方可使用。
1、熟悉定额说明：统一定额的说明分两部分，一是册说明：容包括本册定额的适用围，定额的编制依据，人工、机械、材料的表现形式和容，与其它分册定额的关系等。
其次是章说明：容包括定额适用围，定额所包括的工序容和不包括的容，以及必要的数据。
如脚手架、超高费。
2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。
3、定额项目未计价材料，量的表现形式。
定额中括号的数字，也称主材，其中包括施工损耗。
一、工艺管道工程定额编制册说明1、第六册《工艺管道工程》适用于新建、扩建项目中厂区围的车间、装置、站、罐区及其相互之间各种生产用介质输送管道的安装工程。
厂区第一个连接点以的生产用（包括生产与生活共用）给水、蒸汽、煤气输送管道。
其中给水以入口水表井阀池为界；排水以厂区围墙外第一个污水井为界；蒸汽和煤气以进厂第一个计量表或阀门为界。
锅炉房、水泵房以墙皮为界。
2、下列容执行其他册相应定额：①单件重100kg以上的管道支架、管道预制钢平台的搭拆执行第五册《静止设备与工艺金属结构制作安装工程》。
②管道和安装支架的喷砂除锈、刷油、绝热防腐蚀、衬里等执行第十一册《刷油、防腐蚀、绝热工程》。
③埋地管道的管沟开挖土石方和砌筑工程，执行土建工程预算定额。
④附属在管道上的仪表部件安装、温度计扩大管制造安装、节流装置执行本章定额的有关项目。
直接安装在管道上的流量计、自动阀门套用本册阀门安装定额的有关项目。
3、本定额不包括下列容：①单体和局部试运转所需的水、电、蒸汽、气体、油、燃气等。
②配合局部联动试车费。
③管道安装完后的充气保护和防冻保护。
④设备、材料、成品、半成品、构件等在施工现场围以外的运输费用。

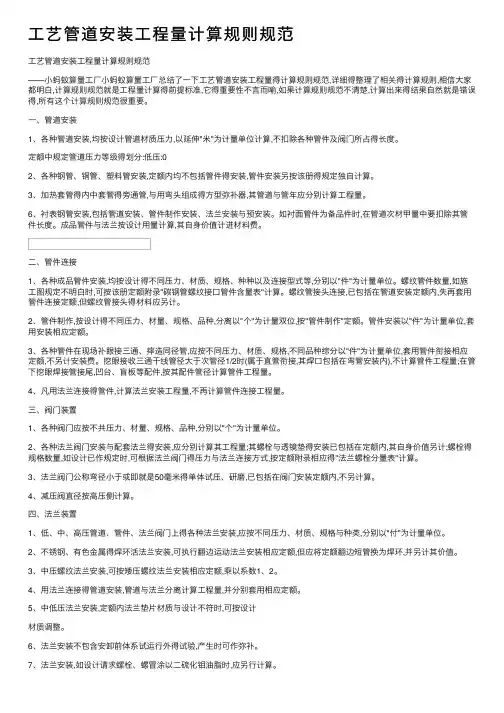

工艺管道安装工程量计算规则规范
⼯艺管道安装⼯程量计算规则规范⼯艺管道安装⼯程量计算规则规范——⼩蚂蚁算量⼯⼚⼩蚂蚁算量⼯⼚总结了⼀下⼯艺管道安装⼯程量得计算规则规范,详细得整理了相关得计算规则,相信⼤家都明⽩,计算规则规范就是⼯程量计算得前提标准,它得重要性不⾔⽽喻,如果计算规则规范不清楚,计算出来得结果⾃然就是错误得,所有这个计算规则规范很重要。
⼀、管道安装1、各种管道安装,均按设计管道材质压⼒,以延伸"⽶"为计量单位计算,不扣除各种管件及阀门所占得长度。
定额中规定管道压⼒等级得划分:低压:02、各种钢管、铜管、塑料管安装,定额内均不包括管件得安装,管件安装另按该册得规定独⾃计算。
3、加热套管得内中套管得旁通管,与⽤弯头组成得⽅型弥补器,其管道与管年应分别计算⼯程量。
6、衬表钢管安装,包括管道安装、管件制作安装、法兰安装与预安装。
如衬⾯管件为备品件时,在管道次材甲量中要扣除其管件长度。
成品管件与法兰按设计⽤量计算,其⾃⾝价值计进材料费。
⼆、管件连接1、各种成品管件安装,均按设计得不同压⼒、材质、规格、种种以及连接型式等,分别以"件"为计量单位。
螺纹管件数量,如施⼯图规定不明⽩时,可按该册定额附录"碳钢管螺纹接⼝管件含量表"计算。
螺纹管接头连接,已包括在管道安装定额内,失再套⽤管件连接定额,但螺纹管接头得材料应另计。
2、管件制作,按设计得不同压⼒、材量、规格、品种,分离以"个"为计量双位,按"管件制作"定额。
管件安装以"件"为计量单位,套⽤安装相应定额。
3、各种管件在现场补眼接三通、摔造同径管,应按不同压⼒、材质、规格,不同品种综分以"件"为计量单位,套⽤管件衔接相应定额,不另计安装费。
挖眼接收三通⼲线管径⼤于次管径1/2时(属于直管衔接,其焊⼝包括在弯管安装内),不计算管件⼯程量;在管下挖眼焊接管接尾,凹台、盲板等配件,按其配件管径计算管件⼯程量。
工艺管道工程量的计算(识图)
五、刷油，防腐蚀绝热工程（一）项目的计量单位1 刷油工程和防腐蚀工程中设备，管道以“10m2”为计量单位，金属结构以“100Kg”为计量单位。
2 绝热工程中绝热层以“m3”为计量单位。
防潮层，保护层以”10m2”为计量单位。
（二）计算设备，管道内壁防腐蚀工程量时，对于壁厚大于或等于10mm的按其内径计算；对于小于10mm的按其外经计算。
（三）工程量计算公式1 除锈，刷油，防腐蚀工程量（1）各种管件，阀门，人孔，管口凸凹部分已综合考虑在定额内，不另外计算。
（2）阀门，弯头，法兰表面积计算公式阀门：S（m2）=π×D×2.5D×1.05×N弯头：S（m2）=π×D×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝8法兰：S（m2）=π×D×1.5D×N（四）绝热工程量1 管道绝热，防潮层保护层计算公式保温体积：V（m3）＝π×（D+1.033δ）×1.033δ×L防潮层保护层面积: S（m2）=π×（D+2.1δ+0.0082）×L2 伴热管道绝热工程量计算公式单管伴热或双管伴热（管径相同，夹角小于90度）D=D1+D2+（10～20mm）双管伴热（管径相同，夹角大于90度）D=D1+1.5D2+（10～20mm）双管伴热（管径不同，夹角小于90度）D=D1+D2伴大+（10～10mm）以D为管道外径代入前面的公式分别计算管道绝热，防潮层保护层的工程量。
3 阀门绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×2.5D×1.05NS（m2）=π×（D+2.1δ）×2.5D×1.05N4 弯头绝热防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×2π×N/BS（m2）=π×（D+2.1δ）×1.5D×2π×N/BB值取定为：90度弯头B＝4，45度弯头B＝85 法兰绝热、防潮层保护层计算公式V（m3）＝π×（D+1.033δ）×1.033δ×1.5D×1.05NS（m2）=π×（D+2.1δ）×1.5D×1.05N六、管道的探伤：低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。
工业管道工程工程量计算规则及定额使用注意事项重点
管道安装工程定额的使用一、《工业管道工程》（第六册）总说明：（一） 《工业管道工程》 （GYD-206-2000 ）适用范围《工业管道工程》 （GYD-206-2000 ）适用于新建、扩建项目中厂区范围的车间、装置、站、罐区 及其相互之间各种生产用介质输送管道， 厂区第一个连接点以内的生产用 （包括生产与生活共同） 给水、排水、蒸汽、煤气输送管道的安装工程，其中，给水以入口水表井为界，排水以厂区围墙 外第一个污水井为界，锅炉房、水泵房以墙皮为界。
本定额（工艺管道）不适用于大于 的超高压管道；设备本体所高的管道、民用给排水、采暖、卫生、煤气管道以及 距离输送管道。
（二） 下列内容执行其它相应定额 1、 单体重量在100 kg 以上的管道支架、管道预制钢平台的摊销，均执行《静置设备与工艺金属 结构制作安装工程》 。
2、 管道和安装支架的喷砂除锈、刷油漆、绝热，执行《刷油漆、防腐蚀、绝热工程》3、 地沟和埋地管道的土石方及砌筑工程，执行《全国统一建筑工程基础定额》（三） 本定额内不包括的内容1 、单体和局部试运转所需的水、电、蒸汽、气体、油（油脂）2、配合局部联动试车费。
3、 管道安装完成的保护和防冻保护。
4、 设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。
（四） 关于下列各项费用的规定 1 、脚手架搭拆费按人工费的 7%计算，其中人工工资占 25%（ 单独承担的埋地管道工程，不计取 脚手架费用 ）。
2、 厂外运距超过1km 时，其超过部分的人工和机械乘以系数3、 车间内整体封闭式地沟管道，其人工和机械乘以系数 外）。
4、 超低碳不锈钢管项目，其人工和机械乘以系数1.15 ， 5、 高合金钢管执行不锈钢项目，其人工和机械乘以系数6、 安装与生产同时进行增加的费用，按人工费的10%计算。
7、 在有害身体健康的环境中施工增加的费用，按人工费的10%计算。
（五） 计算规则1 、本定额管道压力划分低压：0< pw 1.6 Mpa ;中压：1.6 MPa<pw10Mpa;高压：10MP a<pc 42M pa. 蒸汽管道P >9Mpa 工作温度> 500 C 时为高压。
管道工程量的计算规则
管道工程量计算规则1、工程量计算顺序：工艺管线工程量计算尽量以以下顺序计算：管道安装管件安装阀门安装法兰安装管道压力试验无损探伤及焊口热处理管道支架制作安装管口充氩保护、套管制作安装设备安装（泵、电机等）2、管道安装2.1 压力等级:低压0<P≤1。
6MPA，< font>中压1。
6<P≤10MPA,< font〉高压10〈P≤42MPA〈font>。
2.2 连接方式：电弧焊、氩弧焊、氩电联焊、螺栓连接、埋弧自动焊、氧乙炔焊、热风焊、承插粘接等2.3 工程量计算：工艺管线以施工图纸标明的延长米计算，不扣除管件、阀门、法兰长度，主材消耗量是扣除管件、阀门、法兰长度后加损耗的量。
方型补偿器不单独提取工程量，工程量包含在管道工程量及管件工程量中.3、管件安装3.1 管件种类：弯头、三通、异径管、管帽（盲板)、管接头、挖孔制三通；3。
2 各种管件连接均按压力等级、材质、连接方式以10个（个也行）为单位计算工程量,主管上挖眼制三通应以管件安装计算工程量,如：挖眼制三通DN500＊35020 个2。
5MPa，不另计主材费，挖眼制三通支线管径小于主管径1/2时，不计算管件工程量，若支管线较短相当于管接头及凸台时，应按配件管径计算工程量(相当于管件)；3。
3 对于仪表而言，管道开孔不计算工程量，以预留考虑，但压力表表弯制作，凸台制作安装、温度计扩大管制作安装应分别计算工程量，均以个为单位，应注明管径大小；3.4 焊接盲板工程量以“个”为单位，执行管件连接乘以系数0。
6（造价用)。
4、阀门安装4。
1 应注明压力等级、规格型号、安装方式（法兰连接、焊接、螺纹连接等）,以个为单位；4.2 各种法兰及阀门安装的配套法兰安装应分别计算工程量,螺栓、透镜垫的安装费已包括在定额内，本身材料费应另行计算，在阀门安装或法兰安装工程量后提供其数量（主材费不计的可以不予考虑）；4。
3 直接安装在管道上的仪表流量计应归入阀门安装中，以个为单位，执行阀门安装乘以系数0.7（造价用).5、法兰安装5.1 法兰安装应按照不同压力、材质、规格和种类以“副"为计量单位，1副=2片，配法兰的盲板应提供数量,但只计算主材费。
工业管道定额的套用及工程量的计算
工业管道定额的套用及工程量的计算一、工业管道的定额套用工业管道的定额套用是根据工程所需的管道类型、规格和工程要求等因素，选择合适的定额进行套用。
具体步骤如下：1.确定工程所用管道类型和规格：根据工程设计和要求，确定工程所需的管道类型和规格，如金属管道、塑料管道、钢筋混凝土管道等。
2.选择定额：根据所选管道类型和规格，查找相应的定额手册或标准，选择适合的定额。
一般可以通过国家或地方的建设标准和规范手册、行业标准和企业内部的相关规定等来确定定额的选择。
3.套用定额：根据所选的定额，按照其中所列的内容和要求，逐项填写具体数值。
套用定额时，应注意以下几点：（1）定额与工程选材和规格需相符合：根据工程所需的材料和规格，套用相应的定额，确保施工材料和规格与定额相符合。
（2）定额所包含范围完整：定额中的每项内容都应包含在套用的范围内，不漏项、不重复。
（3）注意定额中的特殊要求：定额中可能包含一些特殊的要求，如特殊施工工艺、特殊材料的使用等，需要按照要求进行施工。
工程量的计算是指根据套用的定额，按照工程的实际情况，计算出所需的材料数量和人工工时等。
具体步骤如下：1.查看定额表：查看所套用的定额表，明确每一项工程量的计算方法和计算公式。
2.计算材料数量：根据定额中的计算公式，按照工程实际情况进行计算，得出所需的材料数量。
3.计算人工工时：根据定额中的计算公式和人工工时标准，按照工程实际情况进行计算，得出所需的人工工时。
4.总结计算结果：将每一项工程量的计算结果总结起来，得出工程的总体计算结果，包括材料数量和人工工时等。
在进行工程量计算时，需要注意以下几点：（1）准确理解定额中的计算公式：对于定额中的计算公式，要准确理解其含义和计算方法，了解每项工程量的计算规则和特点。
（2）考虑工程实际情况：在计算工程量时，要充分考虑工程的实际情况，如管道的长度、直径、材质等，以及施工的具体条件和要求等。
（3）合理估算：在进行工程量计算时，要根据实际情况和经验，进行合理的估算，确保计算结果的准确性和可行性。
工艺管道图纸算量计算方法
管道工程图纸算量具体方法及步骤此文献给初入施工现场技术及造价人员在现在各行各业施工中，大部分都离不开管道，工程量的大小是根据施工现场施工图一点一点算出来的，工程量及造价的准确性，取决于算量的真确性！有些人拿到图纸眼花缭乱，不知从哪下手，本人根据多年算量经验，分享给大家！1、接到算量任务，首先看给的图纸全不全，根据自己施工任务，结合现场分类对照，再根据每项图纸目录一项一项的对。
2、算管道图纸工程量，首先选择单线图，因单线图比较直观，每条管线比较清晰，一条一条的算起来不会掉量，上面标的长度是施工长度，根据管道计算规则计算；3、管道是按延长米计算，算管道延长米根据管道计算规则，管件都算到里面，也就是说，不管刷漆或则保温长度，管件都加到里面。
4、根据计算规则，如实安装单位计算安装长度，根据定额规定，算好长度还必须加上损耗，一般规定加上6%，根据使用定额取决损耗值。
5、若算防腐工程量，管件全部都加到里面，损耗值不能加；6、算保温工程量损耗值不能加，但管件工程量除加到延长米上，则另行计算，比如：阀门、法兰分开计算。
7、管道支架另行计算，算管道支架，根据设计说明：根据规范，先统计各型号统计好数量，再根据图集算出每个型号具体重量。
8、若设计放没有出单线图，那只好使用平面图计算，一般设计院出的图纸，都是按规定比例出的图，根据比例一点一点的量。
9、用平面图计算工程量，需要平面图，立面图，节点图，大样图，几项图纸。
10、从平面图左上角，按顺时针方向一条一条的找，先算大管径管道，再算小径管道，但是顺着一个管线号，先算主管道，再算分支，计算到一个管线号里面，但管径大小单列，分别计算，以便审计方好对量。
11、平面算完，再算立面，根据管线号。
算立体部分，明细表中应标明图纸编号，标高，区域，以便审计方查对。
12、算量是一个比较耗时的工作，算完一条管道要用铅笔做标记，一面重复计算或漏算，以解决下个工作日继续算。
13、知道完全统计好，再输入表格，在输入表格中，不能自己知道是哪里的图纸量，还必须让审计方看明白，所以，输入时，先和甲方共同，看他们有没有规定表格，若有，按他们的格式一一输入。
工艺管道阀门、法兰绝热计算规则及公式
工艺管道阀门、法兰计算规则及公式说明工艺管道在做绝热工程时，关于工程量的量取方法，首先是管道的量取，石化定额规则是：在量取管道工程量时，不扣除管件（阀门、法兰、大小头等）所站的长度，按延长米计算。
另外阀门、法兰工程量分项计算，套用定额的相应字母，好多在记取工程量时，管道只算管道、管件只算管件，弯头算弯头。
弯头在图纸里面延长米已经含在里面，不能再算。
石化2015概算定额，计算规则就管件不能单独，统一记取延长米。
所以，在计算工程量前，首先要看懂“施工合同”，合同执行那套“定额”，要读懂定额计量规则，定额字母分类规格界限，再开始工程量计算。
1、阀门计算公式：V=π(D+1.033δ)2.5D*1.033δ*1.05*N （保温体积）S=π（D+2.1δ)2.5D*1.05*N （外护层面积）V代表阀门保温体积；D阀门直径δ保温厚度N阀门个数这里有个误区，大部分人员在计算阀门时，一个阀门只计算一个阀门，这样所消耗的材料是算不够的。
原因是：连接部分4片法没有算。
阀门工程量不包含4片法兰，因两遍和管道的连接是法兰。
所有必须再算上法兰工程量。
注明：安装形式和计算工程量是两种形式，一般都把阀门、法兰一下包裹里面。
2、法兰绝热计算公式V=π（D+1.033δ）1.5D*1.033δ*1.05*N （体积计算公式）S=π*(D+2.1δ)*1.5D*1.05*N （外护层表面积）V绝热层体积δ绝热厚度D法兰直径N法兰数量其它均为调整系数公式中法兰数量误区：大部分人把统计出来法兰片数直接套入公式，是不对的。
公式里的N数量是“一付”或“一组”，一付或一组是两片法兰。
汇总工程量时注意变换。
3、公式算出来的工程量包含设备、管道、阀门、法兰保温体积、外护层面积都是净值，不含消耗系数，定额消耗保温棉一般是0.033，不同定额消耗有所不同。
外护层的消耗系数：设备、管道是0.2 法兰0.36 阀门0.35 4、阀门、法兰图例法兰阀门。
工业管道工程工程量计算规则及定额使用注意事项重点
管道安装工程定额的使用一、《工业管道工程》（第六册）总说明：（一）《工业管道工程》（GYD-206-2000）适用范围《工业管道工程》（GYD-206-2000）适用于新建、扩建项目中厂区范围的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用（包括生产与生活共同）给水、排水、蒸汽、煤气输送管道的安装工程，其中，给水以入口水表井为界，排水以厂区围墙外第一个污水井为界，锅炉房、水泵房以墙皮为界。
本定额（工艺管道）不适用于大于32Mpa 的超高压管道；设备本体所高的管道、民用给排水、采暖、卫生、煤气管道以及10KM以上的长距离输送管道。
（二）下列内容执行其它相应定额1、单体重量在100㎏以上的管道支架、管道预制钢平台的摊销，均执行《静置设备与工艺金属结构制作安装工程》。
2、管道和安装支架的喷砂除锈、刷油漆、绝热，执行《刷油漆、防腐蚀、绝热工程》。
3、地沟和埋地管道的土石方及砌筑工程，执行《全国统一建筑工程基础定额》。
（三）本定额内不包括的内容1、单体和局部试运转所需的水、电、蒸汽、气体、油（油脂）、燃气等。
2、配合局部联动试车费。
3、管道安装完成的保护和防冻保护。
4、设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。
（四）关于下列各项费用的规定1、脚手架搭拆费按人工费的7%计算，其中人工工资占25%（单独承担的埋地管道工程，不计取脚手架费用）。
2、厂外运距超过1km时，其超过部分的人工和机械乘以系数1.1。
3、车间内整体封闭式地沟管道，其人工和机械乘以系数1.2（管道安装后，再用盖板封闭地沟除外）。
4、超低碳不锈钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算。
5、高合金钢管执行不锈钢项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算。
6、安装与生产同时进行增加的费用，按人工费的10%计算。
7、在有害身体健康的环境中施工增加的费用，按人工费的10%计算。
化工工艺管道专业工程量计算及预算造价
工艺管道组成
管道（管材）
管件（弯头、三通、异径管等）
阀门（截止阀、闸阀、止回阀、减压阀、旋塞、 安全阀、电动阀、蝶阀等）、法兰（平焊法兰、 对焊法兰、螺纹法兰、翻边活动法兰等）
管道支架（固定支架、滑动支架和吊架等）
各种管路附件（过滤器、阻火器、视镜、补偿 器等）
工艺管道特点： 按管道系统的敷设位置，分为埋地、架空、地沟三种情况 按整个系统各部件的组联方式看，主要有焊接、螺纹连接、法兰连接、
其他：管支架制作安装、管口充氩保护。
工艺管道安装消耗量定额或估价表适用范围 消耗量定额主要依据的标准、规范 管道压力等级的划分及其他 定额中各类管道适用材质范围 工艺管道册定额内不包括的内容 某些费用的规定
新建、扩建项目中厂区范围内的车间、装置、站、 罐区及其相互之间各种生产用介质输送管道；
主讲：
工艺管道系统的组成及特点 管道安装工程预算定额的编制内容 管道安装工程预算定额的总说明 管道安装工程预算工程量计算规则 管道安装工程造价的编制
工艺管道安装工程，在化工建设中，占 有非常重要的地位。一个项目的构成， 除了各种各样设备外，就是各种材质的 工艺管道及其附件。工艺管道工程量的 统计比设备的统计要复杂的多。
阀门安装：按低、中、高压力等级，分不同连接方式（螺纹连 接、法兰连接、焊接）、不同规格尺寸分列子项，无论闸阀、 截止阀、止回阀。
法兰安装：按低、中、高压力等级，分不同材质（碳钢、不锈 钢、合金钢）、不同连接形式（平焊、对焊）、不同焊接形式 （电弧焊、氩弧焊、氩电联焊）、不同规格尺寸分列子项。
配合局部联动试车费。
管道安装完后的充气保护和防冻保护。
设备、材、成品、半成品、构件等在施工现场 范围以外的运输费用。
工业管道安装工程量计算
030602002
030602004 030603001 030603003
中压碳钢管
中压不锈钢管 高压碳钢管 高压不锈钢管
030606001
030606002 030616003 030616005 030615001
高压碳钢管件
高压不锈钢管件 焊缝X光射线探伤 焊缝超声波探伤 管道支架制作安装
7-【课堂作业】 分部分项工程量清单（管件部分）
工程量清单统一编码 项目编码
030604001 030604002 030604003 030605001
项目名称 低压碳钢管件 低压碳钢板卷管件 低压不锈钢管件 中压碳钢管件
030602001
030602001
中压有缝钢管
中压有缝钢管
030605002
030605003
中压螺旋卷管件
中压不锈钢管件
m
26
3 4 5 6 7 8 9 10
030602002003 030605001001 030605001002 030605001003 030605001004 030615001001 030616003001 030616005001
m 个 个 个 个 kg 张 口
2.6 1 15 4 1 40 108 13
7-【课堂练习】-管道工程量计算
管道合计
工艺管网-泵 过滤器-泵 泵-反应器 反应器-工 艺管网 排污管
合计 （单位：m）
管径 （单位：mm）
￠89X4
4.00
-
-
-
4.00
￠76X4
7.40
10.10
8.50
-
26.00
￠57X3.5
-
工业管道工程计量与计价
（3）定额使用说明 ① 管道安装应区分低、中、高压管道、管道材质、规格和连接形式，
分别套用《工业管道工程》第一章至第三章相应项目。 ② 管材为未计价材料，其价值按下式计算： 管材价值=按管道图计算的工程量×管材定额消耗量×相应管材单价 ③ 凡需预安装管道(衬里钢管除外)，其人工资按直管安装和实际管件
安装工程计量与计价
工业管道工程计量与计价 1.1 工业管道工程定额选用说明 工业管道工程主要执行2015《四川省建设工程工程量清单计价定额—安装工 程》中的H《工业管道工程》分册。该分册适用于新建、扩建项目中厂区范 围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区 第一个连接点以内的生产、生产与生活共用的输送给水、排水、蒸汽、煤气
④ 挖眼接管三通支线管径小于主管径1／2时，不计算管件工程量；在主管 上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量。 ⑤ 三通、四通、异径管均按大管径计算。 ⑥ 焊接盲板(死盲板)，按管件连接定额执行。 ⑦ 管件用法兰连接时，执行法兰安装相应项目，管件本身安装不再计算安 装费。 【例7.4】某冷冻机房部分工艺管道安装系统如图7.6所示，该管道系统工作 压力为2.5MPa， 弯头、大小头、异径管均采用成品，管道、管件采用无缝 钢管电弧焊，计算管件安装的工程量。 【解】由图7.6可知，管件共有2种规格，应分别列项统计。
管道的安装工程。包括低、中、高压管道、管件、阀门、法兰，管架制作， 无损探伤与热处理以及其他项目制作安装。 一、增加费用说明
（一）脚手架搭拆费按定额人工费的7％计算，其中人工工资占25％(单独 承担的埋地管道工程，不计取脚手架费用)。
（二）场区水平运输的运距(包括从工地仓库至安装现场)已综合考虑，不 作调整。厂外运距超过1km时超过部分的材料或半成品执行本定额相关于目， 人工和机械乘以系数1.1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺管道安装工程工程量计算规则定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。
因此在编制预算时，定额的应用中，尽量套用定额。
没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。
1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。
其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。
如脚手架、超高费。
2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。
3、定额项目内未计价材料，量的表现形式。
定额中括号内的数字，也称主材，其中包括施工损耗。
一、工艺管道工程定额编制(一)厂、站工艺管道适用于：1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。
2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。
工艺管道与其他管道界限划分：(1)与油气田管道：应以施工图标明的站、库分界线划分。
如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。
(2)与长输管道：应以进站第一个阀池为界。
(3)与给水管道：以入口水表井阀池为界。
(4)与排水管道：以出厂围墙第一个污水井为界。
(5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。
(6)独立的锅炉房、水泵房以外墙皮1.5m为界。
3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。
4、厂站工艺管道压力等级管道类别的划分：低压0<PN≤1.6MPa，中压1.6MPa<PN≤10MPa，高压PN>10MPa；蒸汽管道PN≥9MPa，工作温度≥5000C时升为高压。
(二)工程量计算规则：1、管道安装：(1)定额中各类管道材质适用范围：A、碳钢管道适用于焊接钢管、无缝钢管、16Mn钢管。
B、不锈钢管道除超低碳不锈钢管按节说明外，适用于其他各种材质。
C、碳钢板卷管安装适用低压螺纹钢管、16Mn钢板卷管。
(2)本定额不适用于设备本体管道安装，设备与管道连接的第一片法兰为界线，法兰以外的管道执行本定额。
(3)定额中的材料用量凡注明“设计用量”者应为施工图工程量；凡注明“施工用量”者，应为设计用量加规定的损耗量。
(4)本定额的钢管壁厚是按压力等级所涉及到的厚度综合考虑的，执行定额时不得调整。
(5)管道安装按设计压力套用定额，管件、法兰、阀门按设计公称压力套用定额。
(6)方型补偿器中的弯头执行管件安装的相应定额，直管部分执行规定安装的相应定额。
(7)本章定额与其他册定额的界限划分：A、随设备本体带来的并已预制成形的管道，其安装已包括在设备安装定额内。
主机与附属设备之间连接的管线，是按材料和半成品进货执行本定额。
B、生产与生活共用的给水、排水、蒸汽、煤气输送管道执行本定额。
C、单重100公斤以上的管道支架、管道预制钢平台的搭拆执行工艺金属结构安装的有关项目。
D、埋地管道的管沟开挖土石方和砌筑工程，执行土建工程预算定额。
E、附属在管道上的仪表部件安装、温度计扩大管制造安装、节流装置执行本章定额的有关项目。
扩大管(大小头)制造安装，低中压按抽条考虑，高压按成品件考虑，并执行相应定额。
其他执行自动化控制及仪表工程的有关项目。
F、直接安装在管道上的流量计、自动阀门套用本册阀门安装定额的有关项目。
(8)管道安装工程量计算：A、管道工程量按压力、材质、焊接形式以“10米”为计量单位。
B、管道安装中不包括管路附件的连接内容，按设计用量执行本章管件连接的相应定额。
C、管道安装工程量均按设计管道中心线长度以“延长米”计算，不扣除管路附件所占长度。
管道主材按定额规定用量计算。
D、有缝钢管螺纹连接项目中包括封头、补芯的安装内容，不得另行计算。
E、加热套管安装按内、外管分别计算工程量，执行相应的定额项目。
F、螺旋卷管安装执行钢板卷管的相应定额。
G、20＃镀锌钢管安装执行碳钢管的相应定额，基价乘以1.2系数。
下列管道套用相应定额乘系数计算A、车间内的整体封闭式地沟管道，其人工和机械台班乘以1.2系数(管道安装后盖板封闭地沟除外)。
B、超低碳不锈钢管套用不锈钢管项目，其人工乘以1.2系数。
C、高合金钢管套用合金钢管项目，其人工乘以1.2系数。
还需说明的几个问题：A、加热套管的内外套管的旁通管、弯头组成的方形补偿器，其管道和管件分别计算工程量。
B、低压碳钢管口焊接，是按无损探伤质量标准考虑的，但不包括焊缝无损探伤X光拍片的工作内容。
C、凡需预安装的管道，其人工费直管安装和实际管件连接的人工之和乘以系数2.0，其他不变。
有色金属管及衬里钢管的安装可套用全统第六册定额。
2、管件安装：(1)管件连接按压力、材质、焊接形式以“10个”为计量单位。
(2)管件连接定额中已综合考虑了管路附件的管口含量差异。
使用时设计图纸的用量不分种类执行同一定额。
(3)在管道上挖眼接管三通、摔制异径管，按不同压力、材质、规格以主管径执行管件连接相应定额，不另计制造费和主材费。
(4)挖眼接管三通支线管径小于主管径1/2时，不计算管件工程量。
在主管上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量。
(5)管件用法兰连接时执行法兰连接相应定额，管件本身安装不再计算安装费。
(6)在管道上安装的仪表一次部件，由安装专业负责安装，并计算安装费：A、在管道上安装的一次部件，套用管件连接相应定额项目，基价乘以0.7系数。
B、仪表的温度计扩大管制造安装执行管件连接定额，基价乘以 1.5系数。
(7)管件制作，执行板卷管制作与管件制作相应定额。
A、弯头制作（电弧焊）：包括碳钢板虾体弯头制作、碳钢管虾体弯头制作、螺旋卷管虾体弯制作；煨制弯头：低中压碳钢、合金钢机械煨弯(小管径)；低中压碳钢管中频煨弯、高压碳钢管中频煨弯。
B、其他管件（电弧焊）：碳钢板三通制作、碳钢板异径管制作(8)焊接盲板(封头)执行管件连接相应定额，基价乘以0.6系数。
碟形头盖执行管件连接相应定额。
另需说明的几个问题：A、螺纹管件数量，如施工图规定不明确时，可按全统第六册定额附录二“碳钢管螺纹接口管件含量表”计算。
螺纹管接头连接，已包括在管道安装定额内，不得再套用管件连接定额。
B、对于现场开马鞍(挖眼三通)，抽条(摔制)制造异径管，其工程量计算方法与成品管件的计算方法相同，但此类管件只计算管件连接项目，不得另计制作费和主材费。
塑料管挖眼接管三通按管件连接定额乘以0.6系数。
C、全加热套管的外套管件安装，定额以碳钢两半(半成品)管件为准。
两半封闭短管可按管件计算。
相应定额套用全统第六册冲压焊接弯头安装定额。
D、管道三通的加强圈，应按实际单独计算，套用管件连接定额，主材按展开面积的净用钢板计算，另加损耗量。
3、阀门安装：(1)阀门安装按设计图纸的不同压力及连接形式，不分种类以“个”为计量单位。
(2)法兰阀门与配套法兰的安装，应分别计算其工程量。
螺栓与透镜垫的安装费已包括在定额内，其本身价值另计。
螺栓的规格数量如设计未作规定时，可根据法兰阀门的压力和法兰密封形式，按本定额附录的“法兰螺栓重量表”计算。
(螺栓1.03损耗量已包括在重量表内)(3)减压阀定额子相的套用，直径按高压侧计算。
(4)电动阀门安装已包括电动机安装。
电动机接线检查与调试、执行有关册定额项目。
(5)阀门安装综合考虑了壳体压力试验(包括强度试验和严密性试验)、解体研磨工序内容，执行定额时不得因现场具体情况而调整。
(6)阀门壳体液压试验介质是按普通水考虑的，如设计要求用其他介质试验时可以调整。
(7)阀门安装不包括有特殊要求的工作内容，如阀体磁粉探伤、密封做气密性试验、阀杆密封填料的更换。
(8)安装在管道上的仪表流量计、自动阀门的安装执行阀门安装相应定额，基价乘以0.7系数。
(9)高中压螺纹阀门安装执行低压相应定额，人工乘以1.2系数。
另需说明的几个问题：A、低、中压法兰阀门安装，定额内阀门垫片材质与实际不符时，可按实际调整。
B、高压对焊阀门按碳钢焊接考虑，如果设计要求其他材质，其电焊条价格可以换算。
C、各种法兰阀门安装，定额只包括一副法兰用的螺栓的安装费，而不包括其主材费。
4、法兰安装：(1)低、中、高压管道、管路附件上的各种法兰安装，应按设计图纸规定的不同压力、材质、规格和种类，分别以“付”为计量单位。
(2)中低压法兰安装，垫片是按石棉橡胶板考虑的，其本身价格已进入基价，如设计有特殊要求可进行调整。
(3)法兰安装不包括安装后的系统调试中的冷、热紧固内容，发生时可另行计算。
(4)高压对焊法兰，依据规范要求定额中包括了密封面涂机油内容，但不包括螺栓涂二硫化钼、石墨机油或石墨粉、硬度试验，发生时应按设计要求另行计算。
(5)中压螺纹连接法兰安装，按低压螺纹连接法兰项目乘以1.2系数计算。
(6)用法兰连接的管道安装，管道与法兰分别计算工程量，并分别套用相应定额。
(7)在管道上安装的节流装置，执行法兰安装相应项目，基价乘以系数0.8,包括短管安拆内容。
(8)文邱里管安装执行法兰安装相应定额基价乘以系数1.1。
所谓文邱里管是指流量传感器、流量变送器，用作气体流量的精确计算，应用于各种行业各种介质的流量测量、控制和调节；它具有压力损失很小、寿命长等特点，有法兰、丝扣两种连接形式。
(9)配法兰的盲板只计主材费，安装费已包括在单片法兰安装费用中。
(10)中压平焊法兰套用低压平焊法兰项目，基价乘以系数1.2。
另需说明的几个问题：A、法兰以“片”为单位计算时，套用法兰安装定额乘以系数0.61，螺栓数量不变。
B、各种法兰安装，定额只包括一个垫片和一副法兰用的螺栓的安装费。
C、全加热套管法兰安装，按内套管法兰管径套用相应定额乘以系数2.0计算。
D、仪表的流量孔板安装(锐孔板法兰)，套用法兰安装相应定额乘以系数1.2。
E、高压法兰安装项目透镜垫应计主材费，安装费用已计入基价。
5、板卷管与管件制作：(1)板卷管制作按不同材质、规格以“吨”为计量单位。
主材用量包括规定的损耗量。
P501，2-2588、钢板损耗量1.05。
(2)板卷管管件制作按不同的材质、规格、种类以“吨”为计量单位，主材用量包括规定的损耗量。
定额指P505碳钢板虾体弯头制作，2-2611，钢板损耗量1.06。
(3)成品管材制作管件按不同材质、规格、种类以“10个”为计量单位。
主材用量螺旋卷管虾体弯制作包括规定的损耗量(螺旋管)，碳钢管虾体弯制作无主材。
P509、P508，定额2-2634、2-2627。
(4)三通不分同径或异径，按主管径的公称直径计算。
异径管不分同心或偏心按大管径的公称直径计算。
