管道附属构筑物

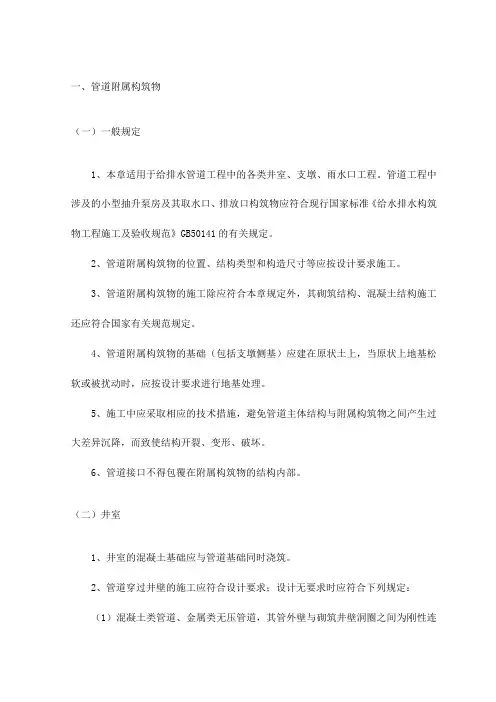

一、管道附属构筑物（一）一般规定1、本章适用于给排水管道工程中的各类井室、支墩、雨水口工程。
管道工程中涉及的小型抽升泵房及其取水口、排放口构筑物应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB50141的有关规定。
2、管道附属构筑物的位置、结构类型和构造尺寸等应按设计要求施工。
3、管道附属构筑物的施工除应符合本章规定外，其砌筑结构、混凝土结构施工还应符合国家有关规范规定。
4、管道附属构筑物的基础（包括支墩侧基）应建在原状土上，当原状上地基松软或被扰动时，应按设计要求进行地基处理。
5、施工中应采取相应的技术措施，避免管道主体结构与附属构筑物之间产生过大差异沉降，而致使结构开裂、变形、破坏。
6、管道接口不得包覆在附属构筑物的结构内部。
（二）井室1、井室的混凝土基础应与管道基础同时浇筑。
2、管道穿过井壁的施工应符合设计要求；设计无要求时应符合下列规定：（1）混凝土类管道、金属类无压管道，其管外壁与砌筑井壁洞圈之间为刚性连接时水泥砂浆应坐浆饱满、密实；（2）金属类压力管道，井壁洞圈应预设套管，管道外壁与套管的间隙应四周均匀一致，其间隙宜采用柔性或半柔性材料填嵌密实；（3）化学建材管道宜采用中介层法与井壁洞圈连接；（4）对于现浇混凝土结构井室，井壁洞圈应振捣密实；（5）排水管道接入检查井时，管口外缘与井内壁平齐；接入管径大于300mm时，对于砌筑结构井室应砌砖圈加固。
3、砌筑结构的井室施工应符合下列规定：（1）砌筑前砌块应充分湿润；砌筑砂浆配合比符合设计要求，现场拌制应拌合均匀、随用随拌；（2）排水管道检查井内的流槽，宜与井壁同时进行砌筑；（3）砌块应垂直砌筑，需收口砌筑时，应按设计要求的位置设置钢筋混凝土梁进行收口；圆井采用砌块逐层砌筑收口，四面收口时每层收进不应大于30mm，偏心收口时每层收进不应大于50mm；（4）砌块砌筑时，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑；（5）砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏；（6）内外井壁应采用水泥砂浆勾缝；有抹面要求时，抹面应分层压实。
排水管渠附属构筑物——其他
4.9.3有冻胀影响地区的出水口，应考虑用耐冻胀材料砌筑，出水口的基础必须设在冰 冻线以下。
排水管渠系统上的附属构筑物
排气和排空装置
4.3.10重力流管道系统可设排气和排空装置，在倒虹管、长距离直线输送后变化
污水管渠出水口:为使污水与水体水混合较好，排水管渠出水口一般采用 淹没式;污水和受纳水体需充分混:合时，出水口可长距离伸入水体分散出 口。
雨水管渠出水口:可以采用非淹没式，其底标高最好在水体最高水位以上， 一般在常水位以上，防止倒灌。出水标高比水体水面高出很多时，应考虑 设置单级或多级跌水设施。
4.9.1 排水管渠出水口位置、型式和出口流速，应根据受纳水体的水质要求、水体的流 量、水位变化幅度、水流方向、波浪状况、稀释自净能力、地形变迁和气候特征等因 素确定。
条文说明：管渠出水口的设计水位应高于或等于排放水体的设计洪水位。当低于时， 应采取适当工程措施。
3.5.6排水管渠出水口内顶高程宜高于受纳水体的多年平均水位。有条件时宜高于设计 防洪（潮）水位。
--------《城市排水工程规划规范》GB50318-2017
排水管渠系统上的附属构筑物
出水设施
水位 要求
以防止井中水深过大。冲洗水利用上游来的污水或自来水。若用自来 水时，供水管的出口必须高于溢流管管顶，防止污染。
防潮门
排水管渠系统上的附属构筑物
防潮门
作用
为防止潮水或河水倒灌进排水渠道，在排水渠道出水口上游的适当位置应 设置潮门井（平板闸门、拍门、鸭嘴止回阀），潮门井是装有防潮闸门的 检查井。
排水管道附属构筑物
7、 潮门井 为防止潮水或 河水倒灌进排 水沟道，在排 水沟道出水口 上游的适当位 置应设置潮门 井，潮门井是 装有防潮闸门 的窨井。
8、 雨水口
雨水口是在雨水沟道或合流沟道上收集地面雨水的 构筑物。 设在交叉路口、路侧边沟的一定距离处以及设有道路 边石的低洼地方。 雨水口的型式和数量应按汇水面积上所产生的径流 量和雨水口的泄水能力来确定。 雨水口包括进水篦、井身和连接管三部分。
管径或暗渠净高
200-400 500-700 800-1000 1100-1500 >1500
最大间距/m 污水管道 雨水（合流）管道
20
40
50
60
70
80
90
100
100
1ቤተ መጻሕፍቲ ባይዱ0
具体的大家参照给水排水 标准图集，图集号02S515
图1-15 检查井
图1-16 井底流槽的形式
2、 跌水井
当上下游沟段出现较大的落差(大于1m)时，一般窨井 不再适用，改用跌水井连接。
管线不少于两条
图1-30 穿越河道的折管式倒虹管
图1-31 避开地下管道的直管式倒虹管
防止倒虹管内污泥淤积的措施
1. 提高倒虹管内的设计流速：一般采用1.2~1.5m/s；
2. 最小管径采用200mm；
3. 在进水井或靠近进水井的上游沟道的窨井底部设 沉淀槽；同时还需设置事故排出口
4. 折管式倒虹管的上升管与水平线夹角应不大于30 度。
中部管段两侧斜管与障碍物正交通过穿过河道的倒虹管应选择在河床和河岸较稳定不易被冲刷的地段及埋深较小的部位敷设管顶与河床的垂直距离一般不小于05m管线不少于两条图130穿越河道的折管式倒虹管图131避开地下管道的直管式倒虹管防止倒虹管内污泥淤积的措施在进水井或靠近进水井的上游沟道的窨井底部设沉淀槽
管道附属构筑物施工
第八节管道附属构筑物施工1. 检查井施工 (76)1.1 钢筋混凝土检查井施工 (76)1.1.1 钢筋 (76)1.1.2 脚手架 (76)1.1.3 混凝土 (77)1.1.4 模板 (77)1.2 砖砌检查井施工 (78)1.3 井筒、井盖和踏步 (78)2. 雨水口施工 (79)2.1 施工准备 (79)2.2 基础施工 (79)2.3 砌筑雨水口 (79)2.4 雨水口质量 (79)1.检查井施工1.1钢筋混凝土检查井施工混凝土检查井主要有圆形井、矩形井及不规则井，虽然每个井室混凝土量不大，但施工中稍有疏忽，就可能使混凝土外观差，其工作缝出现洇水、渗水现象。
施工顺序：垫层混凝土→基础混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→塑钢踏步安装→现场预制混凝土盖板安装→预制混凝土井筒安装→铸铁井盖安装。
1.1.1钢筋①钢筋的加工、存放钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。
钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净。
钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。
成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋。
运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。
②绑扎、安装钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行。
井室底板钢筋的定位必须弹线。
架立筋：井室底板、顶板架立筋按1000mm间放，以此控制上、下层钢筋间距。
严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。
，垫块数量不得小于2块/m2。
绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋。
钢筋安装时接头的位置及数量，符合国标验收规范及规定。
井室底板及顶板同一截面内接头相互错开，其数量不得大于50%，墙体同一截面内接头必须相互错开，其数量不得大于25%。
室外给水管道附属构筑物
室外给水管道附属构筑物本文档旨在介绍室外给水管道附属构筑物的概念和重要性，并说明本大纲的目的和背景。
室外给水管道附属构筑物是指与室外给水管道密切相关的各种建筑、设施或设备，用于支持和保护给水管道的正常运行。
附属构筑物对室外给水管道系统的安全、稳定和可靠运行起到了至关重要的作用。
它们不仅提供了管道的支撑和保护，还起到了防止渗漏、泄露和其他损坏的作用。
室外给水管道附属构筑物的设计、安装和维护都需要符合相关的技术标准和规定，以确保给水系统的正常运行和管道的长期使用。
在本大纲中，我们将详细讨论室外给水管道附属构筑物的各个方面，包括设计原则、常见的附属构筑物类型、安装要求、维护方法等。
通过了解和应用本大纲，相关从业人员可以更好地理解和操作室外给水管道附属构筑物，提高工作效率，并确保室外给水管道系统的可靠性和安全性。
室外给水管道附属构筑物是指与室外给水管道系统密切相关的各种结构和设施。
这些附属构筑物是为了保证室外给水管道系统的正常运行以及提供必要支持和保护而建造的。
附属构筑物的种类多样，包括但不限于以下几个方面：水源设施：如水泵房、水箱等；供水处理设施：如水处理厂、消毒设备等；阀门与管件：如控制阀门、水表等；技术设施：如水力计算设备、监测系统等；排水设施：如雨水收集系统、污水排放设施等；保护措施：如护栏、标志牌等。
通过这些附属构筑物的完善和合理配置，室外给水管道系统能够具备更高的运行效率和安全性，以满足人们对于室外供水需求的日益增长。
本文列举室外给水管道附属构筑物的设计要求，包括材料选择、结构稳定性、防腐防水等方面。
材料选择选择耐腐蚀性能良好的材料，如不锈钢、玻璃钢等。
考虑材料的强度和耐久性，以确保构筑物能够承受外部力和环境因素的影响。
材料应符合相关国家标准和规定，确保质量可靠。
结构稳定性设计室外给水管道附属构筑物时，必须保证其结构稳定，能够承受外部荷载，如风力、地震等。
结构设计应考虑管道的布置方式、管径、支架等因素，以确保构筑物的稳定性和安全性。
给水管道附属构筑物
给水管道附属构筑物 3
2. 排气阀门井
排气阀放在阀门井中构成排气阀门井， 其构造与阀门井相同，如图5-12所示。 排气阀门井参见标准图集S146。
给水管道附属构筑物 4
3. 泄水阀井
泄水阀一般放置在阀门井中 构成泄水阀井，当由于地形 因素排水管不能直接将 水时，由排水管将水排入湿 井再用水泵排走，如图5-13 所示。泄水阀井构造与阀门 井相同。
给水管道附属构筑物
给水管道附属构筑物 2
1.阀门井
管网中的各种附件一般应安装在阀门井内， 如图5-11所示。为了减小阀门井的尺寸， 降低造价，配件和附件应尽量布置紧凑。 阀门井的平面尺寸取决于管道直径以及附 件的种类和数量，应满足阀门操作及拆装 管道阀件所需的最小尺寸。井的深度由管 道埋设深度确定，但井底到管道承口或法 兰盘底的距离至少应为0.1m，法兰盘和井 壁的距离宜大于0.15m，从承口外缘到井壁 的距离应在0.3m以上，以便于接口施工。
给水管道附属构筑物 5
4. 支墩
承插式接口的给水管线，在弯管处、三 通处及管道末端盖板以及缩管处，都会 产生拉力，当拉力较大时，会引起承插 接头松动甚至脱节，而使管线漏水，因 此在这些部位必须设置支墩以承受拉力 和防止事故。但当管径小于300mm或管 道转弯角度小于10°，且试验压力不超 过980kPa时，因接口本身足以承受拉力， 可不设支墩。
2-说明 第4章管道附属构筑物
第四章管道附属构筑物
说明
一、本章包括定型检查井、非定型检查井、雨水口和出水口等项目。
二、各类定型井、雨水口是按《市政排水管道工程及附属设施》06MS201编制的，设计要求与本定额所采用的标准图集不同时，执行本章“非定型井”相应子目。
三、各类井的井深及跌差是指初步设计所标注井深、跌差。
当井深、跌差不同时，按本章“井筒、井室调整”定额进行调整。
四、塑料检查井按设在非铺装路面考虑，本章其他各类井均按设在铺装路面考虑。
五、各类砌筑定型井、雨水口均按砖砌考虑。
石砌井执行本章“非定型井”相应项目，石砌体按块石考虑，采用片石或平石时，项目中的块石和砂浆用量分别乘以系数1.09和1.19，其他不变。
六、本章项目所需用的钢筋、模板、脚手架等工作内容均已在定额内综合考虑。
七、各类定型井的井盖、井座按重型球墨铸铁考虑，爬梯按照塑钢考虑。
工程量计算规则
一、各类定型井按设计图示数量计算。
二、定型井井筒及井室调整按实际发生数量以“座”为单位计算。
三、非定型井各项目的工程量按设计图示尺寸计算，其中：
1.砌筑砖、石和浇筑混凝土按体积计算，扣除管道所占体积。
2.抹灰、勾缝按面积计算，扣除管道所占面积。
四、井壁（墙）凿洞以实际凿除面积计算。
室外给水管道附属构筑物
室外给水管道附属构筑物一、设计依据（一）《室外给水设计规范》GB50013（二）《室外给水排水和燃气热力工程抗震设计规范》GB50032（三）《给水排水工程管道结构设计规范》GB50332（四）《给水排水工程构筑物结构设计规范》GB50069（五）《给水排水管道工程施工及验收规范》GB50268（六）《混凝土结构设计规范》GB50010（七）《建筑地基基础设计规范》GB50007（八）《砌体结构设计规范》GB50003（九）《给水排水构筑物施工及验收规范》GBJ141（十）《砌体工程施工质量验收规范》GB50203（十一）《建筑地基基础工程施工质量验收规范》GB50202（十二）《公路桥涵设计通用规范》JTGD60二、编制内容及技术条件（一）立式闸阀井及安装1、闸阀直径：DN50~600；型号：SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。
2、结构形式：砖砌圆形井、钢筋混凝土矩形井。
3、闸阀开闭均为地面操作。
4、管顶覆土深度：H≤3000mm。
（二）蝶阀井及安装1、蝶阀直径：DN100～200、PN=0.6、1.0、1.6MPa；DN250～1800、PN=0.6、1.0MPa2、蝶阀传动方式：蜗杆、正齿轮、锥齿轮。
3、结构形式：砖砌圆形井、钢筋混凝土矩形井。
4、管顶覆土深度：H≤3000mm。
5、蝶阀开闭均为地面操作。
6、蝶阀井的设计原则：（1）蝶阀井分立式蝶阀井（DN100～200，PN=0.6、1.0、1.6MPa；DN250～1800，PN=0.6、1.0MPa）和卧式蝶阀井（DN450～1800，PN=0.6、1.0MPa）阀梃向上对着人孔或操作孔，开闭采用闸钥匙或开闸机，当管顶覆土深度大于最小覆土深度Hm时，可选用带加长杆的产品。
（2）蝶阀井的尺寸按长系列法兰式蝶阀及伸缩接头计算选定。
伸缩接头安装的位置可以由设计人根据工程的需要确定但需核定安装尺寸以确保阀梃位置与人孔兼操作孔或操作孔位置匹配。
管道附属构筑物
管道附属构筑物第⼀节管道附属构筑物【1】总说明【1.1】设计依据《室外给⽔设计规范》GB50013《室外给⽔排⽔与燃⽓热⼒⼯程抗震设计规范》GB50032《给⽔排⽔⼯程管道结构设计规范》GB50332《给⽔排⽔⼯程构筑物结构设计规范》GB50069《给⽔排⽔管道⼯程施⼯及验收规范》GB50268《混凝⼟结构设计规范》GB50010《建筑地基基础设计规范》GB50007《砌体结构设计规范》GB50003《给⽔排⽔构筑物施⼯及验收规范》GBJ141《砌体⼯程施⼯质量验收规范》GB50203《建筑地基基础⼯程施⼯质量验收规范》GB50202《公路桥涵设计通⽤规范》JTGD60【1.2】编制内容及技术条件【1.2.1】⽴式闸阀井及安装1、闸阀直径:DN50~600;型号:SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。
2、结构形式:砖砌圆形井、钢筋混凝⼟矩形井。
3、闸阀开闭均为地⾯操作。
4、管顶覆⼟深度:H≤3000mm。
【1.2.2】蝶阀井及安装1、蝶阀直径:DN100～200、PN=0、6、1、0、1、6MPa;DN250～1800、PN=0、6、1、0MPa2、蝶阀传动⽅式:蜗杆、正齿轮、锥齿轮。
3、结构形式:砖砌圆形井、钢筋混凝⼟矩形井。
4、管顶覆⼟深度:H≤3000mm。
5、蝶阀开闭均为地⾯操作。
6、蝶阀井的设计原则:（1）蝶阀井分⽴式蝶阀井(DN100～200,PN=0、6、1、0、1、6MPa;DN250～1800,PN=0、6、1、0MPa)与卧式蝶阀井(DN450～1800,PN=0、6、1、0MPa)阀梃向上对着⼈孔或操作孔,开闭采⽤闸钥匙或开闸机,当管顶覆⼟深度⼤于最⼩覆⼟深度Hm时,可选⽤带加长杆的产品。
（2）蝶阀井的尺⼨按长系列法兰式蝶阀及伸缩接头计算选定。
伸缩接头安装的位置可以由设计⼈根据⼯程的需要确定但需核定安装尺⼨以确保阀梃位置与⼈孔兼操作孔或操作孔位置匹配。
排水管道附属构筑物
10、 出水口
沟道出水口的位置和型式应根据出水水质、水体的水 位及其变化幅度、水流方向、下游用水情况、边岸变 迁(冲、淤)情况和夏季主导风向等因素确定，并要取 得当地卫生主管部门和航运管理部门的同意。
污水和受水水体需充分混合时，出水口常长距离伸入 水体。
7、 潮门井 为防止潮水或 河水倒灌进排 水沟道，在排 水沟道出水口 上游的适当位 置应设置潮门 井，潮门井是 装有防潮闸门 的窨井。
8、 雨水口
雨水口是在雨水沟道或合流沟道上收集地面雨水的 构筑物。 设在交叉路口、路侧边沟的一定距离处以及设有道路 边石的低洼地方。 雨水口的型式和数量应按汇水面积上所产生的径流 量和雨水口的泄水能力来确定。 雨水口包括进水篦、井身和连接管三部分。
第二章 排水管渠上的构筑物
1.窨井 2.跌水井 3.水封井 4.溢流井 5.跳跃井 6.冲洗井 7.潮门井 8.雨水口 9.倒虹管 10.排污口
一、 窨井
窨井，又称检查井，主要是为了检查、清通和连接 沟道而设置的。
常设在沟道交汇、转弯、管道尺寸或坡度变化等处， 相隔一定距离的直线沟道上也设窨井。
窨井的最大间距
管径或暗渠净高
200-400 500-700 800-1000 1100-1500 >1500
最大间距/m 污水管道 雨水（合流）管道
20
40
50
60
ห้องสมุดไป่ตู้
70
80
90
100
100
120
具体的大家参照给水排水 标准图集，图集号02S515
图1-15 检查井
图1-16 井底流槽的形式
第9章水管管网附件和附属构筑物
1.6
100
1
65
2
1.0
100
1
65 100
1 1
1.6
100
1
65 100
1 1
1.0
100
1
100
1
1.6
100
1
100
1
16
9.3 管网附属构筑物
9.3.1 阀门井
阀门井：用于安装管网中的阀门及管道
附件。
阀门井的平面尺寸，应满足阀门操作和
安装拆卸各种附件所需的最小尺寸。井深由
水管埋设深度确定。但井底到水管承口或法
4
9.1.3 预应力和自应力钢筋混凝土管 特点：造价低，抗震性能强，管壁光
滑，水力条件好，耐腐蚀，爆管率低，但 重量大，不便于运输和安装。
5
9.1.4 玻璃钢管 特点：耐腐蚀，不结垢，能长期保持
较高的输水能力，强度高，粗糙系数小。 重量轻，便于运输和施工。但价格较高， 几乎和钢管相接近。
玻璃钢管
19
20
9.3.3 管线穿越障碍物
管道穿越障碍物措施： 穿越临时铁路或一般公路，可不设套
管，但应将接口放在两股道之间； 穿越较重要的铁路或交通频繁的公路，
须放在套管内，大开挖施工套管直径大 300mm；顶管施工大600mm。
穿越铁路或公路时，管顶应在铁轨底 或公路路面以下1.2m左右，两端应设检 查井，井内设阀门或排水管等。
25
地上消火栓有两种型号，一种是SS100，另 一 种 是 SS150 。 SS100 消 火 栓 的 公 称 通 径 为 100mm，一个100mm的出水口，两个65mm的 出水口；SS150消火栓的公称通径为150mm， 一个150mm的出水口，两个65mm或80mm的 出水口。
管道附属构筑物
第一节管道附属构筑物【1】总说明【1.1】设计依据《室外给水设计规范》GB50013《室外给水排水和燃气热力工程抗震设计规范》GB50032《给水排水工程管道结构设计规范》GB50332《给水排水工程构筑物结构设计规范》GB50069《给水排水管道工程施工及验收规范》GB50268《混凝土结构设计规范》GB50010《建筑地基基础设计规范》GB50007《砌体结构设计规范》GB50003《给水排水构筑物施工及验收规范》GBJ141《砌体工程施工质量验收规范》GB50203《建筑地基基础工程施工质量验收规范》GB50202《公路桥涵设计通用规范》JTGD60【1.2】编制内容及技术条件【1.2.1】立式闸阀井及安装1、闸阀直径：DN50~600；型号：SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。
2、结构形式：砖砌圆形井、钢筋混凝土矩形井。
3、闸阀开闭均为地面操作。
4、管顶覆土深度：H≤3000mm。
【1.2.2】蝶阀井及安装1、蝶阀直径：DN100～200、PN=0.6、1.0、1.6MPa；DN250～1800、PN=0.6、1.0MPa2、蝶阀传动方式：蜗杆、正齿轮、锥齿轮。
3、结构形式：砖砌圆形井、钢筋混凝土矩形井。
4、管顶覆土深度：H≤3000mm。
5、蝶阀开闭均为地面操作。
6、蝶阀井的设计原则：（1）蝶阀井分立式蝶阀井（DN100～200，PN=0.6、1.0、1.6MPa；DN250～1800，PN=0.6、1.0MPa）和卧式蝶阀井（DN450～1800，PN=0.6、1.0MPa）阀梃向上对着人孔或操作孔，开闭采用闸钥匙或开闸机，当管顶覆土深度大于最小覆土深度Hm时，可选用带加长杆的产品。
（2）蝶阀井的尺寸按长系列法兰式蝶阀及伸缩接头计算选定。
伸缩接头安装的位置可以由设计人根据工程的需要确定但需核定安装尺寸以确保阀梃位置与人孔兼操作孔或操作孔位置匹配。
（3）蝶阀井的设计标有水流方向与阀梃限位的关系（见下图），选定蝶阀时要复核其构造及安装尺寸。
最新4第二章 排水管道附属构筑物
9、 倒虹管 倒虹管由进水井、沟管及出水井组成。
沟
直管式
管
折管式
中部管段 两侧斜管与障来自物正交通过穿过河道的倒虹管，应选择在河床和河
要
岸较稳定、不易被冲刷的地段及埋深较
求
小的部位敷设
管顶与河床的垂直距离一般不小于0.5m
管线不少于两条
图1-30 穿越河道的折管式倒虹管
出水标高比水体水面高出很多时，应考虑设置单级或 多级跌水设施。
图1-33 一字式出水口
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
10、 出水口
沟道出水口的位置和型式应根据出水水质、水体的水 位及其变化幅度、水流方向、下游用水情况、边岸变 迁(冲、淤)情况和夏季主导风向等因素确定，并要取 得当地卫生主管部门和航运管理部门的同意。
污水和受水水体需充分混合时，出水口常长距离伸入 水体。
雨水出水口设在常水位以上。
出水口与河道连接处，一般设置护坡或土墙。
图1-31 避开地下管道的直管式倒虹管
防止倒虹管内污泥淤积的措施
1. 提高倒虹管内的设计流速：一般采用1.2~1.5m/s；
2. 最小管径采用200mm；
3. 在进水井或靠近进水井的上游沟道的窨井底部设 沉淀槽；同时还需设置事故排出口
4. 折管式倒虹管的上升管与水平线夹角应不大于30 度。
10、 管桥 沟道穿过谷地时，可以不变更的坡度而用栈桥或桥 梁承托沟管，这种构筑物称为管桥。
形式
竖管式 阶梯式
图1-18竖管式跌水井
图
1-
20 阶 梯 式 跌 水 井
3、 水封井
当工业废水中含有易燃的挥发性物质时，它的沟道 空间常出现爆炸性气体，为防止这种气体进入车间， 在连接车间内、外沟段的窨井中应设置水封，这种 窨井叫水封井。
水管管网管件及附属构筑物
谢谢观看~
北京东三环路爆管2003-6-1
成都市陕西横街爆管2003-8-16
广西北海：水管爆裂 水流成河
2005年7月11日下午4点40分
2005年7月11日下午4点40分，一位市民向记者报 料称位于广西北海市工商局大门处北海大道出现 严重的水管爆裂，现在街道上水流成河。 下午5时许，记者来到现场时，看到市自来水厂 的工人正在街上围起流水危险区域，只见从北海 大道与北京路口交界处以东约100米范围内均成了 一条河流，一些路面出现不同程度塌陷，水厂工 人正在附近担负警戒，防止一些行人车辆进入， 出现地下塌方的意外。 据了解，出现爆管的是一条从时代广场前面， 横过北海大道的一条连接禾塘水厂的60厘米直径 铸铁水管，此次爆管将会对全市造成水压严重不 足的影响，水厂方面力争明天恢复正常供水。
塑料管：
在非金属管路中，应用最广泛的是塑料管。塑料 管种类很多，分为热塑性塑料管和热固性塑料管 两大类。属于热塑性的有聚氯乙烯管，聚乙烯管 ，聚丙烯管、聚甲醛管等；属于热固性的有酚塑 料管等。塑料管的主要优点是耐蚀性能好、质量 轻、成型方便、加工容易、缺点是强度较低，耐 热性差。 塑料管材与传统金属管道相比，具有自重轻、耐 腐蚀、耐压强度高、卫生安全、水流阻力小、节 约能源、节省金属、改善生活环境、使用寿命长 、安装方便等特点，受到了管道工程界的青睐并 占据了相当重要的位置，形成一种势不可当的发 展趋势。
水管管网附件和附属构筑物
给排水10-1 14号
水管材料和配件
水管可分金属管（铸铁管和钢管等） 和非金属管（预应力钢筋混凝土管、 玻璃钢管、塑料管等）。水管材料 的选择，取决于承受的水压、外部 荷载、埋管条件、供应情况等。
铸铁管：
管道附属构筑物施工安全技术交底(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管道附属构筑物施工安全技术交底(标准版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.管道附属构筑物施工安全技术交底(标准版)1.一般要求（1)上下沟槽、基坑必须走安全梯或土坡道、斜道。
（2)管道检查井、闸室的井盖品种，应与管道的类别一致；道路上井盖的额定承重荷载不得小于道路的交通荷载，并应有锁固装置。
（3)进入沟槽前，必须检查土壁的稳定性，确认安全后方可进入作业；作业中发现土壁出现裂缝等坍塌征兆时，必须立即撤离危险地段，待处理完毕、确认安全后方可继续作业。
（4)施工前，应先检查地基，确认符合设计文件规定后方可实施。
（5)高处作业应设作业平台，并符合下列要求：1）作业平台宽度应满足施工安全要求，在平台范围内应铺满、铺稳脚手板。
2）在斜面上作业宜架设可移动式的作业平台。
3）作业平台临边必须设防护栏杆，上下作业平台应设安全梯或斜道等设施。
4）脚手架、作业平台不得与模板及其支承系统相连。
5）脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固。
6）作业平台、脚手架，各节点的连接必须牢固、可靠。
7）支搭、拆除作业必须由架子操作工负责。
8）脚手架和作业平台，使用前，应进行检查、验收，确认合格，并形成文件；使用中应设专人随时检查，发现变形、位移应及时采取安全措施并确认安全。
（6)进入已建管道或井、室内作业前，必须打开井盖进行通风。
管道附属构筑物施工方案
管道附属构筑物施工方案1.检查井：1)管段上的阀门井、排气阀井、消火栓井、水表井，均采用MU20混凝土砖砌体结构，砖砌井室内外均采用1:2(体积比)防水水泥砂浆抹面，井室做法采用保定市供水总公司《给水管道及附属构筑物专用图集》第二次修订版。
井盖及支座规格为∅700，材质为QT500-7球墨铸铁。
井盖做防盗、防坠落、防滑、防位移、防噪声、防弹跳等六防措施。
井盖采用双层井盖，子盖材质选用玻璃钢，子盖具体规格及做法见14S501-2/3,7。
井盖具体设计及技术要求详见道路设计图。
球墨铸铁井盖选型详见14S501-1/31~34。
井盖及支座按如下原则选用：选用B125级：绿地，包括园林绿地、绿化带等区域。
井盖安装图见14S501-1/7。
选用C250级：人行道、人行铺装广场。
井盖安装图见14S501-1/10。
选用D400级：非机动车道及机动车道。
井盖安装图见14S501-1/18~20,24。
检查井位于绿地、铺装路面时，井盖安装详见14S501-1/7,10，位于沥青路面时，需做井周加固，具体做法及技术要求详见道路设计图。
混凝土检查井铸铁踏步做法见14S501-1/35,36。
一、井室施工工序工艺流程：抽水、清淤→放线→浇筑垫层混凝土→砌筑井体→→井盖安装→回填。
二、施工测量1、考虑不被扰动和可通视条件，在施工场区外适当位置，设置固定工程测量基准点，按设计交底要求引入高程和坐标。
2、本项目应严格控制施工高程，特别是各装置联接管道进出口高程。
各装置基础点高程、管道进出口高程均应采用两个基准点同时测量，互为校正。
3、平面坐标、标高控制基准点设置，构筑物施工测量放线，构筑物施工中的沉降观测等测量技术要求和测量精度控制按GB50026《工程测量标准》规定。
三、土方开挖根据井室开挖灰线，进行基坑土方开挖工作，基坑开挖时应根据基坑的深度和土质进行放坡。
基坑土方开挖采用机械加人工的方法开挖，机械采用PC220挖掘机进行。
管道附属构筑物施工安全技术交底
管道附属构筑物施工安全技术交底1. 一般要求（1) 上下沟槽、基坑必须走安全梯或土坡道、斜道。
（2) 管道检查井、闸室的井盖品种，应与管道的类别一致；道路上井盖的额定承重荷载不得小于道路的交通荷载，并应有锁固装置。
（3) 进入沟槽前，必须检查土壁的稳定性，确认安全后方可进入作业；作业中发现土壁出现裂缝等坍塌征兆时，必须立即撤离危险地段，待处理完毕、确认安全后方可继续作业。
（4) 施工前，应先检查地基，确认符合设计文件规定后方可实施。
（5) 高处作业应设作业平台，并符合下列要求：1）作业平台宽度应满足施工安全要求，在平台范围内应铺满、铺稳脚手板。
2）在斜面上作业宜架设可移动式的作业平台。
3）作业平台临边必须设防护栏杆，上下作业平台应设安全梯或斜道等设施。
4）脚手架、作业平台不得与模板及其支承系统相连。
5）脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固。
6）作业平台、脚手架，各节点的连接必须牢固、可靠。
7）支搭、拆除作业必须由架子操作工负责。
8）脚手架和作业平台，使用前，应进行检查、验收，确认合格，并形成文件；使用中应设专人随时检查，发现变形、位移应及时采取安全措施并确认安全。
（6) 进入已建管道或井、室内作业前，必须打开井盖进行通风。
进入前，必须先检测其内部空气中的氧气和有毒有害气体浓度，确认空气质量符合安全要求，并记录后方可进入作业。
如未立即进入作业，当再次进入前应重新检测，确认合格并记录。
作业中必须对作业环境的空气质量进行动态监测，确认合格并记录。
（7) 管道检查井、闸室的井盖应由有资质的企业生产，具有合格证，并经验收，确认合格后方可使用。
（8) 上下高处和沟槽(基坑)必须设攀登设施，并应符合下列要求：1）采购的安全梯应符合现行国家标准。
2）采用固定式直爬梯时，爬梯应用金属材料制成；梯宽宜为50cm，埋设与焊接必须牢固；梯子顶端应设1.0m～1.5m高的扶手；攀登高度超过7m以上部分宜加设护笼；超过13m时，必须设梯间平台。
管道附属构筑物施工
第八节管道附属构筑物施工1. 检查井施工 (76)钢筋混凝土检查井施工 (76)钢筋 (76)脚手架 (76)混凝土 (77)模板 (77)砖砌检查井施工 (78)井筒、井盖和踏步 (78)2. 雨水口施工 (79)施工准备 (79)根底施工 (79)砌筑雨水口 (79)雨水口质量 (79)1.检查井施工1.1钢筋混凝土检查井施工混凝土检查井主要有圆形井、矩形井及不规那么井，虽然每个井室混凝土量不大，但施工中稍有忽略，就可能使混凝土外观差，其工作缝出现洇水、渗水现象。
施工顺序：垫层混凝土→根底混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→塑钢踏步安装→现场预制混凝土盖板安装→预制混凝土井筒安装→铸铁井盖安装。
1.1.1钢筋①钢筋的加工、存放钢筋的加工成型严格按照纸的尺寸及要求编制钢筋下料单并按其要求加工。
钢筋在加工成型之前进展调直及防锈清理，确保钢筋外表的干净。
钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。
成型的钢筋一般暂存在加工厂内；施工中按照施工方案以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋。
运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持间隔。
②绑扎、安装钢筋的现场绑扎及安装严格按照设计纸的尺寸及要求进展。
井室底板钢筋的定位必须弹线。
架立筋：井室底板、顶板架立筋按1000mm间放，以此控制上、下层钢筋间距。
严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比一样的水泥砂浆垫块。
，垫块数量不得小于2块/m2绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋。
钢筋安装时接头的位置及数量，符合国标验收标准及规定。
井室底板及顶板同一截面内接头互相错开，其数量不得大于50%，墙体同一截面内接头必须互相错开，其数量不得大于25%。
1.1.2脚手架检查井施工时，在其周围事先支搭钢管脚手架。
坐落于肥槽上的脚手架用碗扣式钢管系列脚手架系统支搭，采用单排架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节管道附属构筑物
【1】总说明
【1.1】设计依据
《室外给水设计规范》GB50013
《室外给水排水和燃气热力工程抗震设计规范》GB50032
《给水排水工程管道结构设计规范》GB50332
《给水排水工程构筑物结构设计规范》GB50069
《给水排水管道工程施工及验收规范》GB50268
《混凝土结构设计规范》GB50010
《建筑地基基础设计规范》GB50007
《砌体结构设计规范》GB50003
《给水排水构筑物施工及验收规范》GBJ141
《砌体工程施工质量验收规范》GB50203
《建筑地基基础工程施工质量验收规范》GB50202
《公路桥涵设计通用规范》JTGD60
［1.2 ］编制内容及技术条件
【121 ］立式闸阀井及安装
1、闸阀直径：DN50~600 ;型号：SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。
2、结构形式：砖砌圆形井、钢筋混凝土矩形井。
3、闸阀开闭均为地面操作
4、管顶覆土深度：H ≤3000mm。
【1.2.2】蝶阀井及安装
1、蝶阀直径：
DN100 〜200、PN=0.6、1.0、1.6MPa ;
DN250 〜1800、PN=0.6、1.0MPa
2、蝶阀传动方式：蜗杆、正齿轮、锥齿轮。
3、结构形式：砖砌圆形井、钢筋混凝土矩形井。
4、管顶覆土深度：H ≤3000mm。
5、蝶阀开闭均为地面操作。
6、蝶阀井的设计原则：
(1)蝶阀井分立式蝶阀井(DN100 〜200 , PN=0.6、1.0、1.6MPa ; DN250 〜1800 , PN=0.6、1.0MPa )和卧式蝶阀井(DN450 〜1800 , PN=0.6、1.0MPa )阀梃向上对着人孔或操作孔，开闭采用闸钥匙或开闸机，当管顶覆土深度大于最小覆土深度Hm 时，可选用带加长杆的产品。
(2)蝶阀井的尺寸按长系列法兰式蝶阀及伸缩接头计算选定。
伸缩接头安装的位置可以由设计人根据工程的需要确定但需核定安装尺寸以确保阀梃位置与人孔兼操作孔或操作孔位置匹配。
(3)蝶阀井的设计标有水流方向与阀梃
限位的关系(见下图)，选定蝶阀时要复核其构造及安装尺寸
水舫向
⅜⅜⅛⅜ / W 立式蝶
阀安装平面示意图
（4）高于PN1.6MPa的蝶阀产品只要安装尺寸适宜，亦可选用本蝶阀井室【1.2.3】水表井及安装
1、水表直径：DN15〜400。
2、结构形式：砖砌圆形井（DN15N〜40）;砖砌矩形井（DN50〜200）;钢筋混凝
土矩形井（DN15〜400 ）。
3、管顶覆土深度：H ≤2000mm。
4、水表类型：水平旋翼式、螺翼式单向冷水水表。
5、水表安装形式：不带旁通管、带旁通管。
【124】排气阀井及安装
1、结构形式：砖砌圆形井、钢筋混凝土矩形井。
2、管顶覆土深度：H ≤3000mm 。
【1.2.5】排泥湿井及安装
1、给水管道直径：DN200〜1800。
2、结构形式：砖砌圆形井
【1.3】附属构筑物主要控制尺寸
1、法兰面与平行法兰的井壁间垂直距离：
DN50 〜300 ≥400mm ;
DN350 〜1000 ≥600mm ;
DN1100 〜1800 ≥800mm。
2、法兰边距垂直法兰面的井壁间距离：≥400mm
3、给水管管底距井底距离：
DN15 〜40 ≥150mm ;
DN50 〜300 ≥300mm ;
DN350 〜1000 ≥400mm ;
DN1100 〜1800 ≥500mm。
4、设备顶端距盖板内顶距离：
排气阀≥300mm ;闸阀≥300mm ;蝶阀≥600mm。
【1.4】井盖
1、井盖及支座详见国标图集06MS201-6《井盖及踏步》及06MS201-7《双层井盖》。
2、D N15〜40的水表井的人孔及井盖加？600。
其余井盖选用？ 800或？ 700井盖，操作孔直径及井盖选用？ 500。
3、除水表井井盖为轻型外，其余井盖应根据设计承载条件（车行道下，非车道下）选定重型或轻型井盖
4、井盖结构形式、材料、人孔规格（？800或？700）由选用人自行确定。
【1.5】结构设计
1、钢筋混凝土结构最大裂缝宽度≤0.25mm。
2、荷载条件
（1）永久荷载：土重度标准值18kN∕m3（主动土压力系数取1/3）;土浮重度标准值10kN∕m3;结构自重：钢筋混凝土自重标准值25kN∕m 3;砖砌体自重标准值
19kN∕m 30
（2）可变荷载：钢筋混凝土井室及砖砌井室，车行道下：汽车一超20级重车；非车道下：汽车一10级重车；水重度标准值：10kN∕m3;水表井设在非车行道下，
其余各类井均可设在车行道下。
3、修正后地基承载力特征值f a≥100kPa。
4、地下水情况
按无地下水和有地下水两种情况设计。
无地下水系指地下水位在构筑物底板底以
下0.2m ;有地下水系指地下水位在自然地坪下0.5m处。
除排泥湿井外，砖砌井均
按无地下水情况设计；钢筋混凝土井均按有地下水情况设计，也可用于无地下水。
5、采用材料
（1）砖砌井：砖采用强度等级≥MU10级烧结实心砖，水泥砂浆采用M10级水泥砂浆。
当采用其他代用砖时，应保证砌体强度不降低。
（2）抹面：砖砌井壁外表面及人孔井筒外表面均不抹面，如需抹面均用防水砂浆（1 :水泥砂浆内掺水泥重量的5%的防水剂）抹面厚20mm ,内表面
用砖砌原浆勾缝。
钢筋混凝土井的盖板（系指多块板组合的）及预制井圈
内外表面抹面厚20mm ,材料同砖砌井。
若盖板是单块板的则不需抹面。
（3）钢筋混凝土井壁、底板、盖板及砖砌井的底板及盖板混凝土强度等级采用C25 ,垫层采用C10。
（4）钢筋HPB235 级，HRB335 级；焊条E43 ；E50。
（5）钢筋混凝土保护层、钢筋混凝土井壁、盖板保护层厚度为30mm ,底板底面有垫层时为40mm ,顶面为30mm。
（6）混凝土的密实性应满足抗渗要求，抗渗等级为S6。
（7）混凝土的碱含量应符合《混凝土碱含量限值标准》CECS53的规定，当环境类别II类b时，混凝土强度等级为C30 ,最大水灰比为0.55。
（8）混凝土中可根据需要适当采用外加剂，但不得采用氯盐作为防冻剂，采用外加剂时.应符合《混凝土外加剂应用技术规范》GB50119。
6、地基处理
（1）无地下水时，C10混凝土垫层下素土夯实，压实系数0.95。
（2）有地下水时，C10混凝土垫层下铺碎石或卵石层，厚度≥100mm。
7、验槽要求
开挖后，应由有关单位按有关规范共同验槽。
8、抗震措施
（1）当设防烈度为8度以及7度且场地为III、W类地区时，砖砌井壁的顶部应
设置钢筋混凝土圈梁一道，圈梁宽为墙宽，圈梁高为250mm ,上下各配
3B12钢筋，箍筋为小A8@200。
(2)穿管与井壁洞口的间隙封堵做法
1) 穿管与井壁洞口的间隙应采用柔性材料封堵。
2) 当穿管与井壁洞口的间隙采用刚性材料时，应在井壁外的刚性管道上就近设
置柔性连接。
【1.6 ］施工注意事项
1、混凝土构件必须保持表面平整、光滑无蜂窝麻面，制作尺寸误差± 5mm。
2、壁面处理前，必须清除表面污物、浮灰等。
3、预制盖板之间的缝隙用1 : 2水泥砂浆填实。
4、所有外露铁件均涂防锈漆两道。
5、各个井的底板均为双层钢筋，要求施工时在上下层钢筋之间加马凳，用A10 钢筋，间距600mm梅花形布置，所需材料另计。
6、钢筋混凝土井的井壁双层钢筋间需加拉接筋，用A6钢筋，间距600mm，梅花形布置，所需材料另计。
7、受拉钢筋位于同一连接区段内的搭接钢筋面积百分率为25%，其绑扎搭接长
设置钢筋混凝土圈梁一道，圈梁宽为墙宽，圈梁高为250mm ,上下各配度l=1.2|a，∣a=35d ,且不小于300mm 。
8、板中短跨钢筋放下排。
9、钢筋混凝土井按《给排水构筑物施工及验收规范》GBJ141 —90的要求进行施工质量控制。
10、砖砌体砂浆必须饱满，表面平整，砖缝均匀。
11、砖砌体施工质量控制等级为B级，按《砌体工程施工质量验收规范》
GB50203的要求断施工质量控制。
12、各类井施工验收饰后，在其周围断回填土，要求对称均匀回填，分层夯实，
压实系数不小于0.95。
13、在寒冷地区井壁在冰冻线以上回填时，沿井外壁加填300mm宽的非冻胀土
并满足路基要求（用于在车行道下），以防止井壁因土壤冰冻膨胀挤压而引起开裂。
14、在有地下水或雨季施工时，要采取排水措施，防止基坑内积水及边坡坍塌。
15、井室设于铺装地面时，井口应与地面平；设于非铺装地面时，井口应高出地面50mm ;设于野外或农田时，应视情况相应增加井口高度。
16、各类闸阀、蝶阀、水表下设的支墩尺寸由选用人确定。
17、管道穿钢筋混凝土井壁采用预埋防水钢套管，钢套管的制作参照国标图集
07MS101 —5《防水套管》。
