射频滤波器的主要参数
射频滤波器的主要参数摘要：射频滤波器的分类根据⼯作信号的频率范围，射频滤波器主要分为四⼤类，即低通滤波器（LPF）、⾼通滤波器（HPF）、带通滤波器（BPF）和带阻滤波器（BEF）。
低通滤波器指低频信号能够通过⽽⾼频信号不能通过的滤波器；⾼通滤波器则相反，即⾼频信号能通过⽽低频信号不能通过；带通滤波器是指频率在某⼀个频率范围内的信号能通过，射频滤波器⽽在此频率范围之外的信号均不能通过；带阻滤波器的性能与之相反，即某个频带范围内的信号被阻断，但允许在此频率范围之外的信号通过。
射频滤波器的主要参数：1. 中⼼频率（Center Frequency）：射频滤波器通带的中⼼频率f0，⼀般取f0=（f1+f2）/2，f1、f2为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
窄带滤波器常以插损最⼩点为中⼼频率计算通带带宽。
2. 截⽌频率（Cutoff Frequency）：指低通滤波器的通带右边频点及⾼通滤波器的通带左边频点。
通常以1dB或3dB相对损耗点来标准定义。
相对损耗的参考基准为：低通以DC处插损为基准，⾼通则以未出现寄⽣阻带的⾜够⾼通带频率处插损为基准。
3. 通带带宽（BWxdB）：指需要通过的频谱宽度，BWxdB=（f2-f1）。
f1、f2为以中⼼频率f0处插⼊损耗为基准，下降X（dB）处对应的左、右边频点。
通常⽤X=3、1、0.5 即BW3dB、BW1dB、BW0.5dB 表征滤波器通带带宽参数。
分数带宽（fractional bandwidth）=BW3dB/f0×100%，也常⽤来表征滤波器通带带宽。
4. 插⼊损耗（Insertion Loss）：由于射频滤波器的引⼊对电路中原有信号带来的衰耗，以中⼼或截⽌频率处损耗表征，如要求全带内插损需强调。
5. 纹波（Ripple）：指1dB或3dB带宽（截⽌频率）范围内，插损随频率在损耗均值曲线基础上波动的峰- 峰值。
6. 带内波动（Passband Riplpe）：通带内插⼊损耗随频率的变化量。
射频滤波器1
1 1 1 QL Q QE
QE为外部品质因数
品质因数的另外一个重要应用来自于它与3dB带宽间的关系： fc BW3dB QL
12
§8.3 滤波器基本分析方法
两种分析滤波器输入/输出性能的方法——镜像参量法和插入 损耗法。 8.3.1 镜像参量法 镜像参量法是一种基于二端口网络的ABCD参数分析滤波器 性能的方法。用镜像参量法可以分析滤波器网络的镜像阻抗和 传递函数。
1 TN () cosh N cosh ()
≥ 1
切比雪夫滤波器的衰减曲线
19
§8.4 低通滤波器原型
下表列出了通带内波纹为3 dB，阶数从1到10的切比雪夫归一 化低通滤波器原型的元件参数值。
切比雪夫低通滤波器原型的归一化元件参数(3dB波纹)
20
§8.4 低通滤波器原型
U L 02C
c
实
实际电容：C 1 Lc
3、低通原型变换为带通滤波器时，频率变换要复杂一些。 实际电感：L 实际电容：C
C U L
22
§8.5 滤波器设计方法
8.5.2 阻抗变换 当源阻抗为 RG 时，实际阻抗变换为：
RG RG
L LRG
BW60dB f U60dB f L60dB
4、矩形系数 矩形系数描述了带通滤波器通带与阻带间过渡带宽的陡峭程度， 通常定义为60 dB带宽与3 dB带宽的比值： BW3dB SF BW60dB
11
§8.2 滤波器的基本结构
5、品质因数 品质因数可以分为空载品质因数 Q和有载品质因数QL ，两者由是 否接有负载区分。通常空载品质因数 Q 定义为在谐振频率下，滤 波器上一个周期内平均储能与功率损耗的比： Wstored Q Ploss
射频滤波器原理
射频滤波器原理
射频滤波器是一种用于在射频信号中筛选特定频率成分的电子设备。
它的主要原理是基于电路中元件对不同频率信号的阻抗特性，对信号进行选择性的衰减或放大。
射频信号通常包含多个频率成分，而滤波器的任务就是从这些频率成分中选择性地通过或抑制某些特定频率范围的信号。
一种最常见的射频滤波器类型是低通滤波器，它可以通过滤除高频成分，只保留低频成分。
低通滤波器通常由电容和电感两种元件组成，它们分别对高频和低频信号有不同的阻抗特性。
另一种常见的射频滤波器是高通滤波器，它与低通滤波器相反，可以滤除低频成分，只保留高频成分。
高通滤波器通常由电容和电阻组成，电容对低频信号具有高阻抗，电阻对高频信号具有高阻抗。
除了低通和高通滤波器之外，还有带通滤波器和带阻滤波器等其他类型的射频滤波器。
带通滤波器可以通过选择性地通过一定频率范围内的信号，而抑制其他频率范围的信号。
带阻滤波器则可以选择性地抑制一定频率范围内的信号，而通过其他频率范围的信号。
射频滤波器在无线通信系统、雷达系统、无线电设备等射频应用中扮演着重要角色。
它可以用于增强信号质量、抑制干扰信号、限制带宽等方面。
通过合理设计和选择滤波器类型、参数，可以满足不同射频应用的特定要求。
射频介质滤波器内部结构
射频介质滤波器内部结构
射频介质滤波器是一种用于无线通信系统中的重要组件，用于
滤除特定频段内的无用信号或干扰信号，保证系统的正常运行。
其
内部结构通常包括以下几个部分：
1. 介质材料，射频介质滤波器的核心部分是介质材料，常见的
介质材料包括陶瓷、石英、氧化铝等。
介质材料的选择直接影响着
滤波器的性能和工作频率范围。
2. 金属电极，介质材料通常被覆盖上金属电极，用于构成电容
或电感元件。
金属电极的设计和布局对滤波器的性能有着重要影响，可以通过改变电极的形状和尺寸来调整滤波器的频率特性。
3. 输入输出端口，射频介质滤波器通常具有输入和输出端口，
用于连接到通信系统中的其他部件。
这些端口通常采用特殊的设计，以确保滤波器的高频性能和匹配特性。
4. 结构封装，为了保护滤波器内部结构并提高其性能稳定性，
射频介质滤波器通常会采用特殊的封装结构，例如金属壳体或者陶
瓷封装。
总的来说，射频介质滤波器的内部结构主要包括介质材料、金属电极、输入输出端口和结构封装等部分。
这些部分共同构成了滤波器的工作原理和性能特性，对于滤波器的设计和制造具有重要意义。
选用射频滤波器(馈通滤波器、穿心电容)的方法
选用射频滤波器（馈通滤波器、穿心电容）的方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。
因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。
普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。
按照传统方式构造的滤波器不能成为射频滤波器。
这是由于两个原因：第一个原因是：旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。
第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。
解决这个问题的方法是用穿心电容作为旁路电容。
穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。
选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。
根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。
在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。
在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。
滤波器的截止频率越低，滤波器的尺寸越大，价格越高，因此没有必要时（干扰的频率不是很低时），不要盲目选用截止频率过低的滤波器。
插入损耗：指滤波器在阻带的损耗数值（dB），每一种滤波器都有一张插入损耗与频率对应的表格，选用滤波器时，根据干扰信号的频率和需要衰减的程度确定对插入损耗的要求。
射频滤波器参数

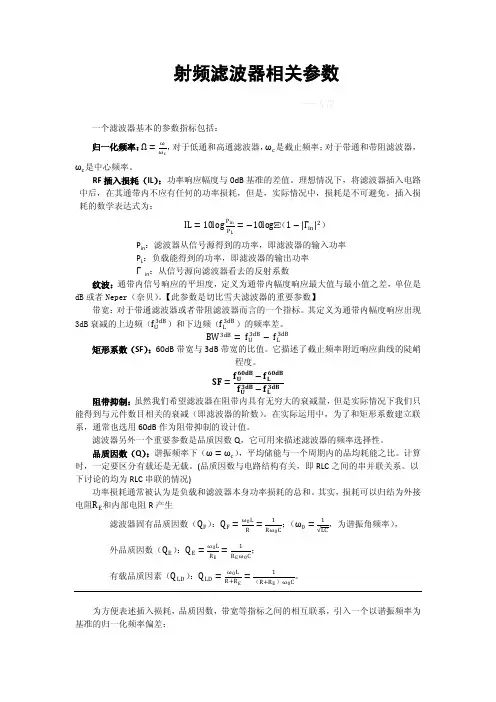

射频滤波器相关参数——左岸一个滤波器基本的参数指标包括：归一化频率：Ω=ωωc，对于低通和高通滤波器，ωc是截止频率；对于带通和带阻滤波器，ωc是中心频率。
RF插入损耗（IL）：功率响应幅度与0dB基准的差值。
理想情况下，将滤波器插入电路中后，在其通带内不应有任何的功率损耗，但是，实际情况中，损耗是不可避免。
插入损耗的数学表达式为：IL=10log P inP L=−10log（1−|Γin|2）P in：滤波器从信号源得到的功率，即滤波器的输入功率P L：负载能得到的功率，即滤波器的输出功率Γin：从信号源向滤波器看去的反射系数纹波：通带内信号响应的平坦度，定义为通带内幅度响应最大值与最小值之差，单位是dB或者Neper（奈贝）。
【此参数是切比雪夫滤波器的重要参数】带宽：对于带通滤波器或者带阻滤波器而言的一个指标。
其定义为通带内幅度响应出现3dB衰减的上边频（f U3dB）和下边频（f L3dB）的频率差。
BW3dB=f U3dB− f L3dB矩形系数（SF）：60dB带宽与3dB带宽的比值。
它描述了截止频率附近响应曲线的陡峭程度。
SF=f U60dB−f L60dB f U3dB−f L3dB阻带抑制：虽然我们希望滤波器在阻带内具有无穷大的衰减量，但是实际情况下我们只能得到与元件数目相关的衰减（即滤波器的阶数）。
在实际运用中，为了和矩形系数建立联系，通常也选用60dB作为阻带抑制的设计值。
滤波器另外一个重要参数是品质因数Q，它可用来描述滤波器的频率选择性。
品质因数（Q）：谐振频率下（ω=ωc），平均储能与一个周期内的品均耗能之比。
计算时，一定要区分有载还是无载。
(品质因数与电路结构有关，即RLC之间的串并联关系。
以下讨论的均为RLC串联的情况)功率损耗通常被认为是负载和滤波器本身功率损耗的总和。
其实，损耗可以归结为外接电阻R E和内部电阻R产生滤波器固有品质因数（Q F）：Q F=ω0LR =1Rω0C；（ω0=LC，为谐振角频率），外品质因数（Q E）：Q E=ω0LR E =1R Eω0C；有载品质因素（Q LD）：Q LD=ω0LR+R E =1（R+R E）ω0C。
射频滤波器工艺流程
射频滤波器工艺流程
射频滤波器是一种用于选择性地通过或者抑制特定频率的电子
设备，它在无线通信系统、雷达系统和其他射频应用中起着至关重
要的作用。
其工艺流程可以分为以下几个主要步骤：
1. 设计阶段，在设计阶段，工程师首先确定滤波器需要滤除或
通过的频率范围，并选择合适的滤波器拓扑结构，如低通滤波器、
高通滤波器、带通滤波器或带阻滤波器。
然后进行电路仿真和优化，以确保滤波器的性能满足要求。
2. 材料选择，根据设计要求，选择合适的基底材料和介质材料，通常使用的材料包括陶瓷、玻璃纤维、聚酰亚胺等，这些材料具有
良好的介电特性和机械性能。
3. 制备基底，制备滤波器的基底是制造过程中的关键步骤，通
常采用化学蚀刻、机械加工或压铸成型等工艺来制备具有特定形状
和尺寸的基底。
4. 添加金属层，通过蒸镀、溅射或印刷工艺在基底上添加金属层，形成滤波器的电气结构，包括电容、电感和传输线等元件。
5. 芯片制造，对于集成滤波器，需要在芯片上进行电路布图设
计和制造，包括光刻、蒸镀、蚀刻等工艺步骤。
6. 组装和封装，将制备好的滤波器芯片和其他元件进行组装和
封装，通常采用焊接、粘接或封装工艺，以保护滤波器并方便其在
电路板上的安装和连接。
7. 测试和调试，对制造好的滤波器进行严格的测试和调试，包
括频率响应测试、功率损耗测试等，以确保滤波器的性能符合设计
要求。
总的来说，射频滤波器的工艺流程涉及到材料选择、基底制备、金属层添加、芯片制造、组装封装和测试调试等多个环节，每个环
节都需要精密的工艺控制和严格的质量检验，以确保最终产品的性
能和可靠性。
射频滤波器设计
射频滤波器设计一、引言射频滤波器是一种重要的电子元件，用于滤除射频电路中不需要的频率成分，以保证系统的正常运行。
本文将介绍射频滤波器的设计方法和步骤。
二、射频滤波器的类型根据滤波器的工作原理，射频滤波器可以分为主动滤波器和被动滤波器两大类。
主动滤波器采用放大器等主动元件来实现滤波功能，适用于对信号进行加工和处理的场合；被动滤波器则由电感、电容和电阻等被动元件构成，适用于对信号频率进行筛选和分离的场合。
三、射频滤波器设计步骤1. 确定滤波器的规格和参数：根据应用场景和需求，确定滤波器的工作频率范围、通带衰减、阻带衰减等参数。
2. 选择滤波器的拓扑结构：根据规格和参数要求，选择合适的滤波器结构，如低通滤波器、高通滤波器、带通滤波器或带阻滤波器等。
3. 选择滤波器的元件：根据选定的拓扑结构，选择合适的电感、电容和电阻等元件，并计算它们的数值。
4. 进行滤波器的电路设计：根据元件的数值，设计滤波器的电路图，并进行仿真和优化，以满足预定的滤波规格和参数。
5. 制作滤波器的原型：根据设计的电路图和元件数值，制作滤波器的原型电路板。
6. 进行滤波器的测试和调整：使用仪器设备对滤波器进行测试，如频率响应、插入损耗等，根据测试结果对滤波器进行调整和优化。
7. 滤波器的最终验证和生产：经过调整和优化后的滤波器，需要进行最终的验证测试，确保其满足设计要求。
之后，可以进行批量生产和应用，以满足实际的工程需求。
四、射频滤波器设计的注意事项1. 保持信号的完整性：滤波器的设计需要综合考虑信号质量与功耗等因素，确保通信信号的完整性。
2. 抑制杂散信号：射频滤波器的设计要能有效抑制杂散信号，以避免对系统产生不需要的干扰。
3. 阻止电磁干扰：射频滤波器也需要具备一定的抗干扰能力，以阻止外界的电磁干扰对系统的影响。
4. 注意滤波器的可靠性和稳定性：射频滤波器在工作过程中需要保持一定的可靠性和稳定性，以确保系统的正常运行。
五、结语射频滤波器的设计是一项复杂而重要的工作，它能够有效地滤除射频电路中不需要的频率成分，保障系统的稳定运行。
射频滤波器的种类、作用及原理
射频滤波器的种类、作用及原理一、概述1．射频滤波器定义凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。
2．射频滤波器分类幅频特性如下频率通带：能通过滤波器的频率范围频率阻带：被滤波器抑制或极大地衰减的信号频率范围。
截止频率：通带与阻带的交界点。
2）按物理原理分：机械式、电路式按处理信号分：模拟、数字3．射频滤波器的作用1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；2）滤掉不感兴趣的频率成分，提高分析精度；3）从复杂频率成分中分离出单一的频率分量。
二、理想滤波器与实际滤波器1．理想滤波器的频率特性理想滤波器：使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。
如理想低通滤波器的频率响应函数为理想滤波器实际上并不存在。
2．实际滤波器实际滤波器的幅频特性如下图所示实际滤波器的特性需要以下参数描述：①信频程选择性：与上、下截止频率处相比，频率变化一倍频程时幅频特性的衰减量，即信频程选择性总是小于等于零，显然，计算信量的衰减量越大，选择性越好。
②滤波器因素：－60dB处的带宽与－3dB处的带宽之比值，即③分辨力：即分离信号中相邻频率成分的能力，用品质因素Q描述。
3．实际带通滤波器的形式①恒定带宽带通滤波器:B=常量，与中心频率f0无关。
②恒定百分比带通滤波器：在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。
三、RC无源模拟式滤波器1．一阶RC低通滤波器2．一阶高通滤波器3．带通滤波器将RC低通和高通滤波器串联起来，就可以组成RC带通滤波器。
四、数字滤波器简介数学滤波：通过一定的计算方法和计算程序对离散信号进行加工，将其改造成新要求的。
离散信号，有低通、高通、带通、带阻之分。
数字滤波是对模拟滤波的一种模拟。
如模拟RC低通滤波器，输出与输入的关系式为：关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
《射频滤波器》课件
