老电工教你快速看懂电气控制原理图!

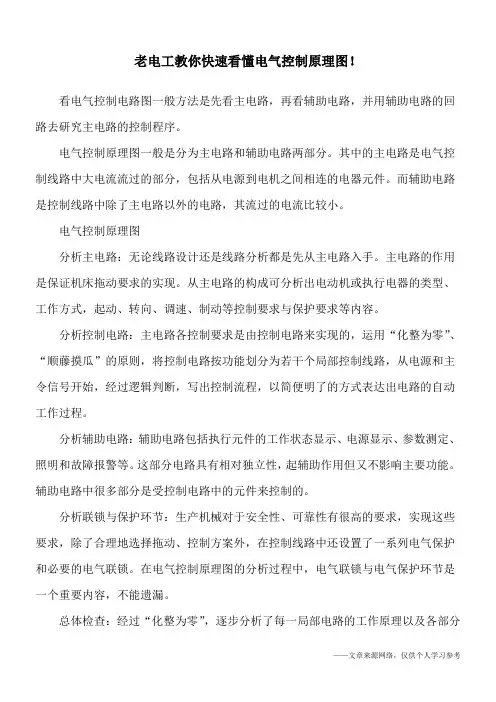

老电工教你快速看懂电气控制原理图!看电气控制电路图一般方法是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。
电气控制原理图一般是分为主电路和辅助电路两部分。
其中的主电路是电气控制线路中大电流流过的部分,包括从电源到电机之间相连的电器元件。
而辅助电路是控制线路中除了主电路以外的电路,其流过的电流比较小。
电气控制原理图分析主电路:无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路:主电路各控制要求是由控制电路来实现的,运用“化整为零”、“顺藤摸瓜”的原则,将控制电路按功能划分为若干个局部控制线路,从电源和主令信号开始,经过逻辑判断,写出控制流程,以简便明了的方式表达出电路的自动工作过程。
分析辅助电路:辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部分电路具有相对独立性,起辅助作用但又不影响主要功能。
辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节:生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案外,在控制线路中还设置了一系列电气保护和必要的电气联锁。
在电气控制原理图的分析过程中,电气联锁与电气保护环节是一个重要内容,不能遗漏。
总体检查:经过“化整为零”,逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的方法检查整个控制线路,看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系,以达到正确理解原理图中每一个电气元器件的作用。
1看主电路的步骤第一步:看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备,看图首先要看清楚有几个用电器,它们的类别、用途、接线方式及一些不同要求等。
第二步:要弄清楚用电设备是用什么电器元件控制的。
80开关-可逆-三联按钮-远近控--原理详解
80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件,就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件,都是为了控制真空接触器触点的接通断开而工作的。
大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机,右边是一个开关控制一盏灯。
原理都是一样:右边的电路中,开关闭合,灯亮。
断开,灯灭。
左边的电路中,接触器KM的触点闭合,电动机得电旋转。
接触器断再看下图:图四图五真空接触器结构图图六图四的那个白方框,他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁,给电磁铁通上电,电磁铁产生磁力,使真空接触器上的衔铁动作,从而带动真空管内的触点动作(如图五)。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图,只要按下按钮SB1,真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候,按钮上的接通,只要你一松手,按钮就又断开了(如图七)。
图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点,当按下按钮SB1时,线圈得电,衔铁在带动真空管内触点闭合的同时,也带动了辅助触点中的常开点KM闭合。
这时,即使你松开了按钮,由于辅助触点闭合了,为吸合线圈提供了通路,线圈也会维持吸合。
这时,电流流过的途径如图九中箭头所示。
图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后,吸合线圈断电的问题。
再对比一下,发现图十比图八又多了一个元件,按钮SB2。
他的实物如图十一。
正常情况下,按钮SB2是接通的,KM 接触器的线圈可以正常工作。
当按下SB2时,SB2断开,从而断开了KM线圈的回路。
线圈断电,接触器的真空管触点和常开辅助触点全部断开。
电路回到初始状态。
图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。
