镁锂合金MSDS
最轻的金属结构材料——镁锂合金
多芯MgB2/Fe线(带)的制备和传输临界电流为把MgB2超导体用在像磁体和电缆等的实际应用中，需要开发线带材。
当前，制备线带材工艺主要采用粉末装管法(PIT)。
粉末装管法常常包括以下工序：把烧制好的MgB2粉，或按化学计量配比混合的镁粉和硼粉装入各种金属管中，拉伸成线材或轧制成带材，随后在900℃~1000℃进行热处理(可选择不同制度)。
因为包覆材料要与超导体接触，所以选择包覆材料很重要。
所选择的包覆材料应不与镁反应，而且要考虑热膨胀系数的匹配。
MgB2的室温线热膨胀系数(8.3×10-6/K)比铌(7.1×10-6/K)钽(6.5×10-6/K)高，比铁(11.8×10-6/K)镍(12.8×10-6/K)低，而铜(16.7×10-6/K)和不锈钢(18×10-6/K)几乎是MgB2的2倍。
从热膨胀的角度考虑，用钽和铌作包覆层不太合适，由于MgB2的芯丝不能受到预压应力的作用，因此冷却之后可能产生裂纹。
可用的包覆材料有铁，钼，铌，钒，钽，铪，钨等。
其中，铁是最好的包覆材料。
瑞士日内瓦大学最近报道了他们有关7芯MgB2/Fe (带)的实验结果。
实验中使用标准的纯度为98%的商用MgB2粉，因为买来的粉粒比较粗，所以研磨了2h。
工艺的整个装粉操作都是在氩气氛保护下进行的。
实验结果表明，双轴轧制，及随后在950℃退火的方截面样品具有最高的J c值，在4.2K，2T磁场下J c达到1.1×105A/cm2。
估计在4.2K，自场下J c可接近4×105A/cm2。
变形方法不同对临界电流密度有很大影响，与一般的孔型轧制相比，双轴轧制可以增加粉芯的密度，因而，使临界电流增加。
线材的尺寸大小对传输临界电流的影响不大。
(刘春芳)最轻的金属结构材料——镁锂合金镁锂合金是最轻的金属结构材料，密度只有1.30g/cm3~1.65g/cm3，比标准镁合金轻10%~ 30%。
提高镁锂合金耐腐蚀性能的研究现状
提高镁锂合金耐腐蚀性能的研究现状镁锂合金的密度约为1.35~1.65 g/ cm3，是目前存在的最轻质的合金[1]，比玻璃橡胶等许多有机物及有机物还轻。
镁锂合金具有优良的阻尼性、机械加工性，极高的比强度和比刚度，在3C产品、医疗器械、航空航天等领域得到普及。
虽然镁锂合金性能优良，但是加入Li元素后，合金中形成第二相，导致镁锂合金的耐腐蚀性能随着Li元素的增加而降低。
提高镁锂合金的耐腐蚀性能，是使其得到普遍应用的前提。
本文对近年来提高镁锂合金耐腐蚀性能的研究做了评述，并展望其发展趋势。
1. 化学转化膜技术化学转化膜技术是指金属与溶液中的离子发生反应后，在基体表面生成的与基体结合良好的化学隔离层[2]。
传统的铬酸盐转化膜技术中，涉及到的六价铬具有毒性[3]，故现在的化学转化膜主要采用无铬工艺。
现阶段在镁锂合金表面制备的无铬化学转化膜主要有：锡酸盐转化膜、磷酸盐转化膜、植酸转化膜、稀土转化膜等[4]。
1.1 锡酸盐转化膜张春红[5]等在镁锂合金表面形成了锡酸盐转化膜并研究其耐腐蚀性能。
研究结果表明：该膜的主要成分是MgSnO3，膜层表面由球形的均匀颗粒组成；成膜时间为45min时，获得的转化膜最为致密，耐腐蚀性最佳。
张华[6]等在镁锂合金表面采用含有锡酸钠（ Na2[ Sn( OH)6]）和磷酸二氢钾（ KH2 PO4）的转化液，获得锡酸盐转化膜，获得的膜层均匀、连续，主要由 MgSnO3、 Mg3( PO4)及 SnO构成，该膜层的抗腐蚀能力明显优于基体。
1.2 磷酸盐转化膜江溪[7]等在镁锂合金表面形成磷酸盐转化膜并研究其耐腐蚀性能。
研究结果表明：室温条件下，9 min时获得的膜层最好，该膜层使镁锂合金的腐蚀电位正移，腐蚀电流降低，析氢速率液大大降低，较大程度地提高了镁锂合金的耐腐蚀能力。
1.3 植酸转化膜植酸（又称肌醇六磷酸酯），是从粮食中提取出来的一种天然无毒的有机磷酸化合物。
植酸与金属络合时，能够形成稳定性极强的络合物，故现在很多研究用植酸代替有毒的铬酸盐来制备化学转化膜。
镁锂合金(Mg-Li),超轻镁锂合金,镁锂超轻合金,变形镁锂超轻合金应用
铸锭尺寸： Φ250*400mm 成分：LA141， LA91，LZ91等牌号 密度：1.36g/cm3 抗拉强度：大于 139MPa 延伸率：大于20%
中铝郑州研究院轻金属所合金 Φ250*400mm铸 锭重量不到30Kg
中铝郑州研究院轻金属所可以生产大规格尺寸镁锂合金
中铝郑州研究院轻金属所可以生产大规格尺寸镁锂合金
• 1957年，Clarkhe 和Sturkey在研究Mg-19.6Li18.5Zn时发现，由于析出相MgLi2Zn转变为 平衡稳定的LiZn相，室温下20-30h时效后， 合金快速的达到最大硬度。 • 1980年，Alamo和Barchik通过研究Mg11.4Li-1.4Alβ合金的沉淀强化现象并且证实 当合金完全固溶后在室温下时效，发生了 相的反应β-β+ θ+α，当θ相（ θ 相主要是平 稳的稳定相AlLi相）析出时合金的硬度达到 最大值。
中铝郑州研究院轻金属所可以生产大规格尺寸镁锂合金
• 1955年，Jones通过对三元镁β合金（镁和锂 的比例为88:12）分析研究其强度和加工硬 化性能，Jones指出通过加入Cd、Zn或者Al 在铸造和轧制过程中可以产生最佳的性能， 但是在常温下合金不很稳定，另一方面添 加Si、Cu、Sn或者Ce后合金的机械性能出现 降低。
中铝郑州研究院轻金属所可以生产大规格尺寸镁锂合金
超轻镁锂合金（Mg-Li）
• 中铝郑州研究院生产出超轻镁锂合金大
尺寸规格铸锭 • 尺寸规格：可生产Φ20-Φ300mm高度大于 400mm镁锂合金铸锭 • 可以做各种标准牌号以及非标牌号的镁锂 合金（Mg-Li）
中铝郑州研究院轻金属所可以生产大规格尺寸镁锂合金
镁锂合金（Mg-Li），超轻镁锂合金，镁锂超轻合金， 变形镁锂超轻合金，镁板应用， 中铝郑州研究院可以生产大尺寸镁锂合金
镁锂合金MSDS

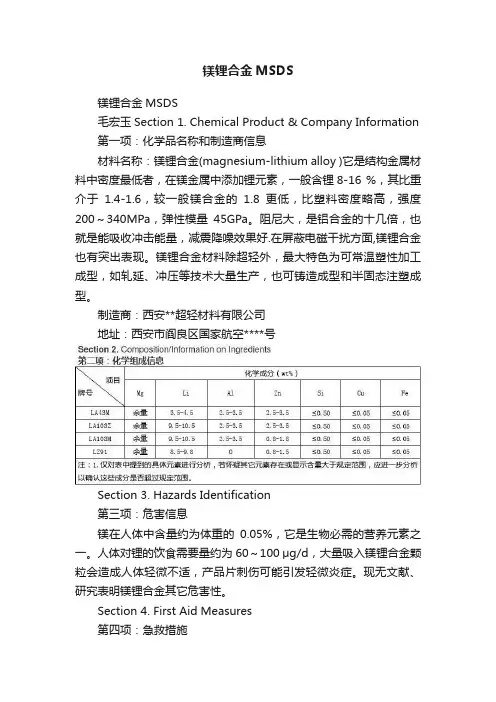

镁锂合金MSDS镁锂合金MSDS毛宏玉Section 1. Chemical Product & Company Information 第一项：化学品名称和制造商信息材料名称：镁锂合金(magnesium-lithium alloy )它是结构金属材料中密度最低者，在镁金属中添加锂元素，一般含锂8-16 %，其比重介于1.4-1.6，较一般镁合金的1.8更低，比塑料密度略高，强度200～340MPa，弹性模量45GPa。
阻尼大，是铝合金的十几倍，也就是能吸收冲击能量，减震降噪效果好.在屏蔽电磁干扰方面,镁锂合金也有突出表现。
镁锂合金材料除超轻外，最大特色为可常温塑性加工成型，如轧延、冲压等技术大量生产，也可铸造成型和半固态注塑成型。
制造商：西安**超轻材料有限公司地址：西安市阎良区国家航空****号Section 3. Hazards Identification第三项：危害信息镁在人体中含量约为体重的0.05%，它是生物必需的营养元素之一。
人体对锂的饮食需要量约为60～100 μg/d，大量吸入镁锂合金颗粒会造成人体轻微不适，产品片刺伤可能引发轻微炎症。
现无文献、研究表明镁锂合金其它危害性。
Section 4. First Aid Measures第四项：急救措施正常使用条件下镁锂合金不会进入人体，如吸入颗粒物，应送至其它场所，净体保温，清理口腔呼吸道。
如有其它不适立即送医。
Section 5. Fire Fighting Measures第五项：消防措施1. 镁锂合金材料合金状态不容易失火，但对镁锂合金经行机加工的过程中，产生的切屑和细粉仍有燃烧火爆炸的可能性，机加工场所环境应保持整洁通风。
2. 机加工切屑应及时从机床上清理干净，并单独存放，不应和其他切削混放，以避免加工其他材料的工件时（钢件）碰撞出的火星引起镁切屑的燃烧；磨削粉尘粉末很容易燃烧，悬浮在空气中时会引起爆炸，应采取措施，确保磨削粉尘正确收集与处置3. 加工完后及时清理零件表面的残余冷却液，并让零件保持干燥洁净；如长时间中断加工也应清理干净、干燥。
镁锂合金(Mg-Li),超轻镁锂合金,镁锂超轻合金,变形镁锂超轻合金应用
图 1 镁锂合金笔记本外壳和手机外壳
2、镁锂合金制备方法
2.1 真空熔炼制备镁锂合金 2.1.1真空感应熔炼制备镁锂合金
• 真空脱气作用：真空熔炼活泼金属，达到充分去除H2、 N2、O2的目的。。金属的脱气，可提高金属的塑性和强 度，真空度愈高，温度愈高，脱气时间愈长，有利于金属 的脱气。
真空熔炼优点
郑州轻金属研究院
轻金属材料研究所
•镁锂合金介绍
镁锂合金介绍-1
1、镁锂合金概述
1.1 镁锂合金发展历程 1.2 镁锂合金特点 1.3 镁锂合金应用
2、镁锂合金制备方法
2.1 真空熔炼制备镁锂合金 2.2 熔盐电解制备镁锂合金 2.3 镁锂合金的毒性及生产技术要求
3、合金元素对镁锂合金的影响
3.1 3.2 3.3 3.4 3.5 3.6 铝元素的影响 锌元素的影响 硅元素的影响 铜元素的影响 锆元素的影响 稀土元素的影响
幅度提高。
表 1 AZ31B与LA141组成合金零件质量 零件名称 AZ31B LA141 （单位：g） 减少质量比例/%
雷达反射罩 电子仪器保护盖 电话外壳
586 9.5 712.8
447 7.3 521.4
25 23 27
1.3 镁锂合金应用
• 由于镁锂合金特殊的物理性能以及其作为超轻 材料的性质，可以开拓出更多的应用领域，如笔 记本电脑外壳、手机外壳以及扬声器振膜、仪器 仪表壳体等。图1是郑州轻金属研究院轻金属材料 研究所开发出的镁锂合金材质的笔记本外壳和手 机外壳。
表 2 镁和稀土元素的原子半径和电负性
元素符号 Mg La Ce Pr Nd Y Gd Sc 原子半径/nm 0.160 0.188 0.183 0.183 0.182 0.182 0.178 0.165 与镁原子半径差/% 0 17.3 14 14.3 13.8 12.6 12.6 2.6 电负性 1.31 1.10 1.12 1.13 1.14 1.22 1.20 1.36
镁锂合金的特点
镁锂合金的特点如下：
密度小，是世界上最轻的金属结构材料。
镁锂合金密度为0.95-1.65g/cm³，与铝合金相比可减重45%以上，与镁合金相比可减重15%以上。
铸造性能好。
镁锂合金可以采用压铸或半固态注塑成型。
成型性能优异。
改善了镁合金不易变形的缺点，常温下即可轧制成薄板，并可加工成各种异型材。
机械加工性能优良。
机械加工时对车削速度、走刀量、冷却液无特殊要求，车削至1mm厚时，变形量小于铝合金，最薄可加工至0.5mm。
比强度高、比刚度好。
镁锂合金的比强度通常为(150-200)MPa/(g/cm³)，最高可达250以上；比刚度通常为(27-32)GPa/(g/cm³)。
导电导热性能优良。
优于普通镁合金。
抗震降噪性能突出。
镁锂合金具有比普通镁合金更高的内耗系数，能够将能量消耗于金属内部，可以有效减少震动，提高设备的稳定性。
电磁屏蔽性能优异。
镁锂合金具有比其他镁合金更优异的电磁屏蔽性能，提高了设备的安全性、准确性。
焊接性能好。
镁锂合金只需本体材料即可达到预期焊接性能，可采用TIG焊、激光焊接、搅拌摩擦焊及常规焊接方法进行焊接。
镁锭MSDS
物資安全技術說明書第一部分化学品及企业标识化學品中文名：鎂合金錠（粉）化學品英文名：Magnesium alloy ingot （powder）生產企業名稱：鴻富晉精密工業（太原）有限公司地址：太原市經濟開發區龍飛街1號邮编：030032 傳真號碼：86－351－7198188－21728電子郵件：jin-xia.zhao@第二部分成分/组成信息(%)Al Zn Mn Si Fe Cu Ni Be Cl MgAZ91D 8.5-9.5 0.45-0.90 0.17-0.40 ≦0.08 ≦0.004 ≦0.025 ≦0.001 0.0005-0.0015 ≦0.0025 BALANCE第三部分危险性概述危险性类别：鎂粉，鎂塵為第4.3类遇湿易燃物品。
侵入途徑：鎂粉和鎂塵吸入、食入、经皮吸收。
健康危害：对眼、上呼吸道和皮肤有刺激性。
吸入可引起咳嗽、胸痛等。
口服对身体有害，鎂錠有砸傷危害。
环境危害：無。
燃爆危险：固態物資不易燃，液態金屬遇水劇烈反應。
其粉塵遇湿易燃易爆，具刺激性。
第四部分急救措施皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗；就医。
吸入：迅速脱离现场至空气新鲜处；保持呼吸道通畅。
食入：饮足量温水，催吐；就医。
第五部分消防措施危险特性：易燃，燃烧时产生强烈的白光并放出高热。
遇水或潮气猛烈反应放出氢气，大量放热，引起燃烧或爆炸。
遇氯、溴、碘、硫、磷、砷、和氧化剂剧烈反应，有燃烧、爆炸危险；粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。
有害燃烧产物：MgO粉塵。
滅火方法：严禁用水、泡沫、二氧化碳扑救。
最好的灭火方法是用干燥石墨粉和干砂，熔劑，闷熄火苗，隔绝空气。
施救时对眼睛和皮肤须加保护，以免飞来炽粒烧伤身体、镁光灼伤视力。
第六部分泄漏应急处理應急處理︰隔离泄漏污染区，限制出入。
切断火源。
建议应急处理人员戴自给正压式呼吸器，穿防静电工作服。
镁锂合金标准
镁锂合金标准
镁锂合金是一种轻质、高强度的结构材料，广泛应用于航空、航天、汽车等领域。
以下是对镁锂合金标准的全面解释：
一、成分标准
镁锂合金的成分标准是按照一定的比例混合镁和锂元素，通常采用镁-锂二元合金或镁-锂-其他元素三元合金。
不同成分的镁锂合金具有不同的物理和机械性能，因此需要根据具体应用需求选择合适的成分。
二、物理性能标准
密度：镁锂合金的密度较低，通常在 1.35-1.65g/cm3之间，比常规镁合金轻20%-30%，比铝合金轻40%-50%。
强度：镁锂合金具有高比强度和比模量，其抗拉强度和屈服强度均高于常规镁合金和铝合金。
弹性模量：镁锂合金的弹性模量较高，具有良好的刚性和抗冲击性能。
热膨胀系数：镁锂合金的热膨胀系数较低，具有较好的抗热疲劳性能。
三、机械加工性能标准
镁锂合金具有良好的冷热成型和机械加工性能，可以加工成各种形状和尺寸的零部件。
在加工过程中，需要注意控制温度、速度和切削参数，以避免出现裂纹、变形等问题。
四、耐腐蚀性能标准
镁锂合金在某些环境下容易受到腐蚀，因此需要采取相应的防护措施。
例如，可以在表面涂覆防腐涂层或进行阳极氧化处理，以提高其耐腐蚀性能。
五、安全性能标准
镁锂合金在生产和使用过程中需要符合相关的安全标准，如防火、防爆、防辐射等。
对于某些特定应用领域，还需要满足相应的环保要求。
总之，镁锂合金标准涵盖了成分、物理性能、机械加工性能、耐腐蚀性能和安全性能等多个方面，为镁锂合金的生产和应用提供了指导和依据。
在实际应用中，需要根据具体需求选择合适的镁锂合金并严格遵守相关标准。
镁锂合金(Mg-Li),超轻镁锂合金,镁锂超轻合金,变形镁锂合金,镁板应用,中铝郑州研究院生产大尺寸Mg-Li合金
• 中铝郑州研究院生产出超轻镁锂合金大
尺寸规格铸锭 • 尺寸规格：可生产Φ20-Φ300mm高度大于 400mm镁锂合金铸锭 • 可以做各种标准牌号以及非标牌号的镁锂 合金（Mg-Li）
铸锭尺寸： Φ250*400mm 成分：LA141， LA91，LZ91等牌号 密度：1.36g/cm3 抗拉强度：大于 139MPa 延伸率：大于20%
• 20世纪60年代中期至 1990年，前苏联科学 院开始研究镁铿合金，开发出了可焊接、 可锻造的MA21、MA18等合金，并制出了强 度与延性较好、组织稳定的镁铿合金零件。 1983年苏联学者首先实现了MA21合金的超 塑成型，1984年首创了激光快速凝固细化 表层晶粒的新工艺，随后在这方面进行了 较多的研究，通过调整熔化区结构提高 MA21Mg一Li合金的硬度、强度，虽然其塑 性有一定下降，但其常温抗蠕变性能得到 改善，同时，其耐蚀性提高，磷化及氧化 处理后的磷化层和氧化层性能得到改善。
• 随着要求宇航器件减重、兵器轻量化的发 展，对超轻材料的要求更加迫切，美国、 欧洲、俄罗斯、日本以及朝鲜等国对Mg一 Li合金及Mg一Li基复合材料的研制越来越重 视。目前，日本法库特、科贝尔克公司己 开发出最轻的实用的含铅Mg一Li合金，该 产品主要提供给便携式轻量器材制造领域 使用。该产品样品已出售给NEC等日本大型 电子器材厂家，已进入批量生产。
• 日本一些大学、产业界充分利用美国、前 苏联两国学者的工作成果，自20世纪80年 代末开始，集中对二元镁铿合金及三元Mg 一Li一RE(稀土元素)合金进行研究。在Mg一 SLi一IZn合金系中获得最大超塑延伸率840%， 同时开发出Mg一36Li一5Zn、Mg一36Li一5AI 等可浮在水面、密度仅为0.95g/cm3的超轻 Mg一Li合金
镁锂合金密度
镁锂合金密度以往，铝合金一直是飞机、汽车等重要结构材料的首选，但随着科技的不断发展，铝合金的密度已经无法满足一些特殊领域的需求，例如航空航天、军事等领域。
因此，我们需要寻找一种新的材料，能够具有铝合金的优点，同时又能够克服铝合金的缺点。
这时，镁锂合金应运而生。
镁锂合金是由镁、锂等元素组成的合金材料。
它具有很高的比强度和比刚度，同时密度也很低，只有铝合金的2/3。
这样的特点使得镁锂合金成为航空航天、军事等领域的理想材料。
那么，镁锂合金的密度究竟有多少呢？一般来说，镁锂合金的密度在1.4~1.8g/cm³之间，在所有工程材料中属于轻质材料。
与此同时，镁锂合金还具有良好的机械性能和耐腐蚀性能。
在航空航天领域，镁锂合金已经被广泛应用。
例如，美国的F-22战斗机就采用了大量的镁锂合金材料，这使得其比其他战斗机更轻盈、更灵活、更耐久。
此外，美国的“曲速”超音速飞行器也采用了镁锂合金材料，这使得它能够承受高温高压的极端环境。
在汽车领域，镁锂合金也被广泛应用。
它的轻量化特性可以使汽车整体重量减轻，从而降低油耗、减少尾气排放。
此外，镁锂合金还具有良好的刚性和耐腐蚀性能，这使得它可以用于汽车的各种零部件上，例如车架、车轮、发动机罩等。
除了航空航天和汽车领域，镁锂合金还可以应用于医疗、电子、体育器材等领域。
例如，在医疗领域，镁锂合金可以用于制作骨科植入物，这是因为它具有良好的生物相容性和机械性能。
镁锂合金是一种非常优秀的工程材料。
它的轻量化特性、良好的机械性能、耐腐蚀性能以及生物相容性等特点，使得它能够被广泛应用于航空航天、军事、汽车、医疗、电子、体育器材等领域。
随着科技的不断发展，相信镁锂合金一定会在更多的领域中展现出它的优越性能。
镁锂合金 密度
镁锂合金密度
镁锂合金是一种轻质、高强度的合金，由镁和锂的混合物组成。
它的密度相对较低，在所有工业金属中排名第二位。
镁锂合金的密度通常在1.4到1.8克/立方厘米之间，其中镁比锂的含量越高，密度就越低。
相比之下，钢的密度约为7.8克/立方厘米，铝的密度约为2.7克/立方厘米。
这种轻量化的特性使得镁锂合金在许多重量敏感的应用领域中具备广泛的用途。
例如，在航空和航天工业中，减轻航空器的重量可以减少燃料消耗和环境污染，并延长飞机的航程和使用寿命。
因此，镁锂合金被广泛用于制造飞机、导弹、卫星等航空航天设备。
此外，镁锂合金还广泛应用于汽车、电子设备、医疗器械等领域。
在汽车工业中，镁锂合金可以用于制造发动机、变速器、悬挂系统等零部件，以减轻汽车的整体重量，并提高燃油经济性和性能表现。
在电子行业中，镁锂合金被用于制造手机、平板电脑、智能手表等轻薄电子产品，更好地满足人们对轻量化、便携性和高性能的需求。
总之，镁锂合金的轻量化和高强度特性使其在众多领域中具备广泛的用途，并为人们的生活和工作带来了诸多便利。
镁锂合金应用研究现状
镁锂合金应用研究现状MgLi均为轻质金属，原子序数分别为12和3。
镁锂合金密度一般为1.35～1.65g/cm3，是当前密度最小的金属结构材料，作为最轻的工程金属材料，被誉为“21世纪的绿色工程材料”。
铸造镁锂合金具有比强度和比刚度高、震动阻尼容量大，在汽油、煤油和润滑油中性能稳定等特点。
这些特性使镁锂合金应用领域十分广泛，如交通运输、电子工业、军工等领域。
尤其在航空航天、电子产品、生物医用、汽车行业、自行车等领域应用前景广阔，已经成为未来新型材料的发展方向之一 [1-4]。
一、航天领域“为减轻每一克重量而奋斗”，是全世界飞行器设计师的格言。
在航天领域，随着卫星和航天器小型化轻量化趋势的发展，在相同承载能力条件下，镁锂合金可以替代一些相对质量较大的结构材料，减轻卫星和航天器的质量，从而使航天器可携带更多燃料和有效载荷，发挥更大的功能和作用，进而产生巨大的经济效益，尤其在深空探测器、微纳卫星方面[7]。
早在20世纪60年代，美国NASA中心为了制造航天飞机、人造卫星及发射用火箭，对Mg－Li基合金展开了大量研究工作，开发和研制了Mg-14Li-0.5Si等Mg－Li基合金，在多个卫星部件上获得应用[8-10]］。
然而因为锂的价格昂贵且耐蚀性而难开发，使镁锂合金发展停滞。
2015年9月，镁锂合金材料首次在我国“浦江一号”卫星上使用并发射成功[11]。
2016年12月，我国成功发射的首颗全球二氧化碳监测科学实验卫星（简称“碳卫星”）中的高分辨率微纳卫星上，几乎整颗应用了我国自主研制生产的镁锂合金。
2018年12月25日，成功发射升空的通信技术试验卫星三号，在预埋件、支架和部分机箱壳等部位应用了镁锂合金材料，使整个卫星减重约173kg，大大提高了卫星的有效载荷量。
这是我国首次在高轨卫星上应用镁锂合金材料[12]。
同时，若用焊接代替传统的以铆接为主的机械工艺来制备镁锂合金结构件，可以进一步减轻结构重量、提高结构刚度、节约能源以及节省装配时间[13]。
锂-安全技术说明书MSDS
第1部分化学品及企业标识化学品中文名：锂化学品英文名：LithiumCAS号：7439-93-2分子式：Li分子量：6.94产品推荐及限制用途：工业及科研用途。
第2部分危险性概述紧急情况概述：遇水放出可自燃的易燃气体。
造成严重皮肤灼伤和眼损伤。
GHS危险性类别：遇水放出易燃气体的物质和混合物类别1皮肤腐蚀/刺激类别1B标签要素：象形图：警示词：危险危险性说明：H260遇水放出可自燃的易燃气体H314造成严重皮肤灼伤和眼损伤防范说明：•预防措施：——P223不得与水接触。
——P231+P232在惰性气体中操作。
防潮。
——P280戴防护手套/穿防护服/戴防护眼罩/戴防护面具。
——P260不要吸入粉尘/烟/气体/烟雾/蒸气/喷雾。
——P264作业后彻底清洗。
•事故响应：——P370+P378火灾时：使用灭火器灭火。
——P301+P330+P331如误吞咽：漱口。
不要诱导呕吐。
——P303+P361+P353如皮肤(或头发)沾染：立即脱掉所有沾染的衣服。
用水清洗皮肤/淋浴。
——P363沾染的衣服清洗后方可重新使用。
——P304+P340如误吸入：将人转移到空气新鲜处，保持呼吸舒适体位。
——P310立即呼叫解毒中心/医生——P305+P351+P338如进入眼睛：用水小心冲洗几分钟。
如戴隐形眼镜并可方便地取出，取出隐形眼镜。
继续冲洗。
•安全储存：——P402+P404存放于干燥处。
存放于密闭的容器中。
——P405存放处须加锁。
•废弃处置：——P501按当地法规处置内装物/容器。
物理和化学危险：遇水放出可自燃的易燃气体。
健康危害：造成严重皮肤灼伤和眼损伤。
环境危害：无资料第3部分成分/组成信息第4部分急救措施急救：吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
呼吸、心跳停止，立即进行心肺复苏术。
就医皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗20～30min。
如有不适感，就医眼晴接触：立即分开眼睑，用大量流动清水或生理盐水彻底冲洗10～15min。
镁合金[片状、带状或条状-含镁＞50%]-安全技术说明书MSDS
![镁合金[片状、带状或条状-含镁＞50%]-安全技术说明书MSDS](https://img.taocdn.com/s3/m/d29b5bace518964bce847c5f.png)
第一部分化学品及企业标识化学品中文名：镁合金[片状、带状或条状，含镁＞50%]化学品英文名：magnesium alloy(pellet,turning or ribbon),with more than 50% magnesium化学品别名：-CAS No.：7439-95-4EC No.：231-104-6分子式：Mg第二部分危险性概述| 紧急情况概述固体。
易燃，其粉体与空气混合，能形成爆炸性混合物。
跟水接触会生成高度易燃的气体。
| GHS 危险性类别根据《危险化学品分类信息表》（2015）危险性类别判定，该产品分类如下：易燃固体，类别2；遇水放出易燃气体的物质和混合物，类别2。
| 标签要素象形图警示词：危险危险信息：易燃固体，遇水放出易燃气体。
防范说明预防措施：远离热源、热表面、火花、明火以及其它点火源。
禁止吸烟。
不得与水接触。
防潮。
容器和接收设备接地和等势联接。
戴防护手套/穿防护服/戴防护眼罩/戴防护面具。
事故响应：如皮肤沾染：掸掉皮肤上的细小颗粒。
浸入冷水中或用湿绷带包扎安全储存：存放于干燥处。
存放于密闭的容器中。
废弃处置：按照地方/区域/国家/国际规章处置内装物/容器。
| 危害描述物理化学危险遇火或摩擦可被引燃，其粉体与空气混合，能形成爆炸性混合物。
可遇水反应生成高度易燃的气体。
健康危害吸入该物质可能会引起对健康有害的影响或呼吸道不适。
意外食入本品可能对个体健康有害。
通过割伤、擦伤或病变处进入血液，可能产生全身损伤的有害作用。
眼睛直接接触本品可导致暂时不适。
环境危害请参阅 SDS 第十二部分。
第三部分成分/组成信息| 急救措施描述一般性建议：急救措施通常是需要的，请将本 SDS 出示给到达现场的医生。
皮肤接触：立即脱去污染的衣物。
用大量肥皂水和清水冲洗皮肤。
如有不适，就医。
眼睛接触：用大量水彻底冲洗至少 15 分钟。
如有不适，就医。
吸入：立即将患者移到新鲜空气处，保持呼吸畅通。
如果呼吸困难，给于吸氧。
中国铝业郑州研究院制定镁锂合金的化学成分分析标准
中国铝业郑州研究院制定镁锂合金的化学分析标准
2013年08月30日目前镁合金中锂元素的化学分析参照标准GB/T 13748.3-2005执行，但是该分析标准存在锂的测定范围过窄的问题，不能满足LA141、LZ91等超轻镁锂合金中锂含量的分析。
对此，中国铝业郑州研究院基于国内外现有的锂元素分析方法，制定出新的镁锂合金化学分析标准-《镁及镁合金化学分析方法-锂含量的测定-火焰原子吸收光谱法》ZQC 1.1-2013，该新标准将锂含量的测定范围从原先的0.0020%～0.250%扩展到0.0020%～15.00%，涵盖了目前国内外标准镁锂合金中的锂含量范围，该标准的制定将有利于超轻镁锂合金的推广和广泛应用。
镁锂合金的性能特点和腐蚀情况
镁锂合金的性能特点和腐蚀情况镁锂合金是所研究的镁合金中最轻的金属结构材料，它不仅具备镁合金的优异性能，而且其密度小、抗高能粒子穿透能力强等特点更能满足现代社会对轻质材料的需求，在航空航天和通讯等领域将具有更广阔的应用前景。
镁锂系合金密度比普通工业镁合金低百分之十五到百分之二十五，此铍合金低百分之二十五到百分三十，比铝合金低百分之五十。
相对其他常规镁合金而言，镁锂合金比强度高，具有优良的冷、热变形能力，但是镁锂合金耐蚀性很差，放在常温大气中也会发生严重腐蚀。
此外，镁锂合金在潮湿大气中的应力腐蚀破裂敏感性很大。
镁加上百分之十三锂加上百分之一的铝合金在在百分之零点零一的氯化钠溶液中进行环形应力腐蚀试验时，两个月后被腐蚀成粉状。
合金元素对镁锂合金耐蚀性影响与锂含量有关。
锂含量低于百分之八的时候，镁锂二元合金耐蚀性优于镁铝锌合金(MB3)。
当锂含量超过百分之八以后，其耐蚀性明显下降。
镁及镁合金点偶腐蚀因为镁及其合金的电位很负，因此，在电介质溶液中镁及其合金当与其他金属或者非金属接触后最容易产生腐蚀。
而与金属接触构成点偶的称为点偶腐蚀，与非金属材料接触产生的腐蚀叫接触腐蚀。
与许多工业金属材料接触的时候，镁及其合金均是阳极，而产生严重的点偶腐蚀。
在电介质溶液中其点偶腐蚀速度主要决定于金属材料的氢超电位。
当镁和电位比其正的金属接触或镁用外部电流极化时，镁会产生负差异效应，即表现为阳极极化作用使镁自溶解速度加大。
镁的负差异效应超过铝。
工业镁的自溶解占阳极化电流的百分之八十二，而铝仅占百分之十三点五。
这表明，镁及其合金的电偶腐蚀比铝严重的多。
金属接触作用的实质在于如果彼此接触的不同金属构成电偶，又同时浸在电解液中，那么电位比较负的金属（电偶的阳极）将被严重破坏，而电位较正的（电偶的阴极）在大多数情况下只有轻微腐蚀或者根本不腐蚀。
在结构中所有与镁合金接触的金属材料（铝合金、钢、镀锌钢、镀铬钢等）均是阴极，但是作用程度有差异。
锂-MSDS-安全技术说明书
稳定性：
禁配物：
卤素、酸类、氧、氯代
避免接触的条件：
在空气中可氧化。
聚合危害：
分解产物：
第十一部分：毒理学资料
急性毒性：
LD50：1000 mg/kg(小鼠腹腔)
LC50：无资料
亚急性和慢性毒性：
刺激性：
致敏性：
致突变性：
致畸性：
致癌性：
第十二部分：生态学资料
生态毒理毒性：
生物降解性：
非生物降解性：
生物富集或生物积累性：
其它有害作用：
无资料。
第十三部分：废弃处置
废弃物性质：
废弃处置方法：
处置前应参阅国家和地
废弃注意事项：
第十四部分：运输信息
危险货物编号：
43001
UN编号：
1415
包装标志：
包装类别：
O52
包装方法：
浸没在装有矿物油或液
运输注意事项：
运输时运输车辆应配备
食入：
用水漱口，给饮牛奶或蛋清。就医。
第五部分：消防措施
危险特性：
化学反应活性很高，加
有害燃烧产物：
氧化锂。
灭火方法：
禁止使用水、泡沫或卤
第六部分：泄漏应急处理
应急处理：
隔离泄漏污染区，限制出入。切断火源。建议应急处理人员戴自给正压式呼吸器，穿化学防护服。不要直接接触泄漏物。小量泄漏：收入金属容器并保存在煤油或液体石蜡中。大量泄漏：与有关技术部门联系，确定清除方法。
第十五部分：法规信息
法规信息
化学危险物品安全管理
第十六部分：其他信息
参考文献：
填表部门：
数据审核单位：
修改说明：
镁锂超轻合金,镁锂合金(Mg-Li),镁板,LA141,LA91,LZ141,镁锂超轻合金,镁合金
• 在60年代，镁锂合金通过NASA发展系列MgLi-Al合金尤其是LA141A在太空中的应用被人 们所认识。但是由于LA141A低的拉伸和屈 服强度以及差的抗腐蚀性能的存在，其并 不被广泛应用与结构材料上。Haferkapm等 通过研究低密度、高的塑性以及抗腐蚀性 能研究锂新的镁锂合金系。通过沉淀强化 和加工硬化的研究可以解决镁锂合金差劲 儿的机械性能。
• 在室温下，当Li的含量在5-11wt.%时，镁 锂合金有α和β双相组成，α相为富镁的固 溶体，其晶格类型为密盘六方，β相位富 锂的固溶体，其晶格类型为体心立方。当 Li的含量超过11wt.%后，镁锂合金由β单 相组成。当Li的含量小于5wt.%时，合金 以α单相存在，但随着Li含量的增加，合 金内α相的HCP结构中晶格内的轴比c/a逐 渐减小，使合金内更容易发生晶面滑移， 镁锂合金更容易进行冷加工变形。
• 在很长一段时期内，镁锂合金的密度和性 能已经被大量研究。但很少有试验证明出 随Li含量增加，镁锂合金内部晶格结构的转 变过程。目前已经广泛开展通过在镁锂合 金中加入第三组元，探讨第三组元对镁锂 合金机械性能以及抗腐蚀性能的影响。本 文主要研究通过真空熔炼多得到的Mg-9Li1Zn合金在经过温轧和热处理之后合金内显 微结构和机械性能的变化。
• 超轻镁锂合金 Φ250*400mm铸 锭重量不到30Kg
• 超轻镁锂合金 Φ250*400mm铸锭, 由于密度低，举重 若轻
• 中铝郑州研究院生产出超轻镁锂合金大
尺寸规格铸锭 • 尺寸规格：可生产Φ20-Φ300mm高度大于 400mm镁锂合金铸锭 • 可以做各种标准牌号以及非标牌号的镁锂 合金（Mg-Li）
铸锭尺寸： Φ250*400mm 成分：LA141， LA91，LZ91等牌号 密度：1.36g/cm3 抗拉强度：大于 139MPa 延伸率：大于20%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁锂合金MSDS
毛宏玉Section 1. Chemical Product & Company Information
第一项：化学品名称和制造商信息
材料名称：镁锂合金(magnesium-lithium alloy )它是结构金属材料中密度最低者，在镁金属中添加锂元素，一般含锂8-16 %，其比重介于1.4-1.6，较一般镁合金的1.8更低，比塑料密度略高，强度200～340MPa，弹性模量45GPa。
阻尼大，是铝合金的十几倍，也就是能吸收冲击能量，减震降噪效果好.在屏蔽电磁干扰方面,镁锂合金也有突出表现。
镁锂合金材料除超轻外，最大特色为可常温塑性加工成型，如轧延、冲压等技术大量生产，也可铸造成型和半固态注塑成型。
制造商：西安**超轻材料有限公司
地址：西安市阎良区国家航空****号
Section 3. Hazards Identification
第三项：危害信息
镁在人体中含量约为体重的0.05%，它是生物必需的营养元素之一。
人体对锂的饮食需要量约为60～100 μg/d，大量吸入镁锂合金颗粒会造成人体轻微不适，产品片刺伤可能引发轻微炎症。
现无文献、研究表明镁锂合金其它危害性。
Section 4. First Aid Measures
第四项：急救措施
正常使用条件下镁锂合金不会进入人体，如吸入颗粒物，应送至其它场所，净体保温，清理口腔呼吸道。
如有其它不适立即送医。
Section 5. Fire Fighting Measures
第五项：消防措施
1. 镁锂合金材料合金状态不容易失火，但对镁锂合金经行机加工的过程中，产生的切屑和细粉仍有燃烧火爆炸的可能性，机加工场所环境应保持整洁通风。
2. 机加工切屑应及时从机床上清理干净，并单独存放，不应和其他切削混放，以避免加工其他材料的工件时（钢件）碰撞出的火星引起镁切屑的燃烧；磨削粉尘粉末很容易燃烧，悬浮在空气中时会引起爆炸，应采取措施，确保磨削粉尘正确收集与处置
3. 加工完后及时清理零件表面的残余冷却液，并让零件保持干燥洁净；如长时间中断加工也应清理干净、干燥。
4.镁锂合金屑燃烧灭火方法
一旦出现燃情，迅速铺盖灭火剂，并盖上石棉布，隔绝空气，使之自行熄灭。
灭火剂可采用滑石粉、干石墨粉、氧化镁粉、镁砂。
灭火器必须使用镁合金熔炼专用灭火器。
严禁用砂子、水、CO2或泡沫灭火剂灭火，因这些物质会加速镁的燃烧，放出大量的热促使镁剧烈燃烧。
Section 6. Accidental Release Measures
第六项：泄露应急处理
镁锂合金为固体，不符合化学品泄露特征。
Section 7. Handling and Storage
第七项：操作和储存
（1）产品交付时的表面状态有铸锭原始表面、铸锭去皮加工表面、热挤压、轧制表面及切削加工表面。
为了防止运输与储存时与雨水、湿度大的环境长期接触对产品表面造成腐蚀，产品均进行了表面防腐处理。
镁锂合金材料储存时应离地面和墙壁应有一定的距离，存放仓库不允许有腐蚀性的气体，防雨、防潮、防腐蚀、仓库应通风和保持清洁。
（2）若用户对产品进行切削加工后需要长时储存，或两次加工间隔时间长，用户可参考如下防护措施对加工表面进行防护处理：
表面防腐处理方法：
除油清洗烘干防腐处理清洗烘干
①除油：去除表面油污，可用常规除油剂处理；
②清洗：去除工件表面除油剂，可用去离子水清洗；
③烘干：将清洗后的工件在烘干炉中烘干（50-60℃，20-30min），烘干后的工件严禁用手触摸；
④防腐处理：溶液配方 30g/LNaOH+10g/LNa3PO4 T=75-80℃, t=90-120min
⑤清洗：去除防腐处理后的残液
⑥烘干：将清洗后的工件凉干后用酒精擦拭（或浸泡），干燥后在烘干炉中烘干（60-80℃，30min）
⑦处理后的工件表面呈淡黄色，对长期存放的工件有较好的表面防护作用
Section 8. Exposure Controls/Personal Protection
第八项：接触控制和个人防护措施
1.允许浓度：镁锂合金为固体，现未有法规标准规定。
2.个人防护：应使用劳保级手套防止刺入人体。
Section 9. Physical and Chemical Properties
第九项：理化特性
1.外观、气味：有银白色泽固体、无气味。
2.密度：1.3-1.5（常温）
3.熔点：580-650摄氏度
4.水溶性：0
Section 10. Stability and Reactivity
第十项：稳定性和反应活性
镁锂合金材料合金状态不容易失火，但对镁锂合金经行机加工的过程中，产生的切屑和细粉仍有燃烧火爆炸的可能性，机加工场所环境应保持整洁通风。
Section 11. Toxicological Information
第十一项：毒理学信息
1.急性毒性：无数据
2.皮肤腐蚀性：无数据，但可能导致轻度炎症。
Section 12. Ecological Information
第十二项：生态学信息
无数据
Section 13. Disposal Considerations
第十三项：废弃处置
产品本身可以回收，加工粉末等无回收经济价值的依当地环保政策处置。
Section 14. Transport Information
第十四项：运输信息
产品的运输：在运输过程中，不允许和易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，不管在运输或中途转运时不允许经受雨、雪或液体物质的淋袭与机械损伤。
Section 15. Regulatory Information
第十五项：法规信息
无
Section 16. Other Information
第十六项：其他信息
无。
