道路CASS绘制横断面图步骤精编版

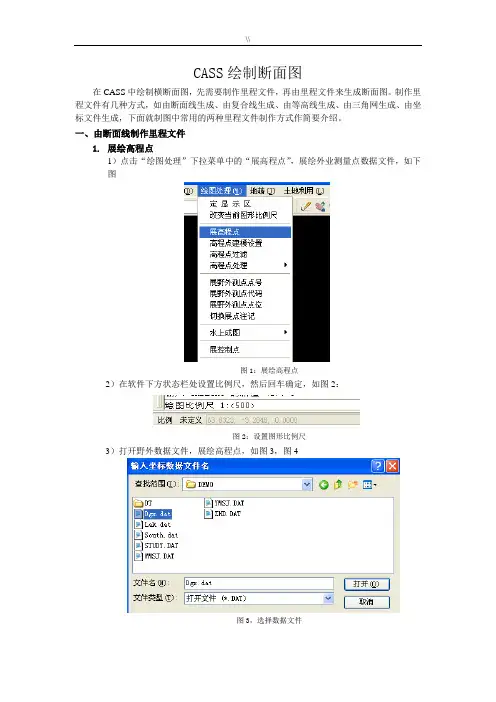

CASS绘制断面图详解报告

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

如何利用南方Cass生成横断面图

如何利用Cass7.0生成横断面线1.生成等高线（其实不生成也可以生成断面）（1）建立三角网(DTM)，点击等高线->建立DTM：（2）选择建立DTM的方式，可以用数据文件，也可以用图面高程点，以用数据文件为例，依次打开数据文件，并勾选“建模过程考虑陡坎”点击确定。

（3）根据生成的三角网看是否符合实际需要，多余的可进行删除操作，不足的亦可进行添加三角网操作。

（4）三角网整理完成后点击等高线->修改结果存盘。

然后点击等高线->绘制等高线，即完成等高线的绘制。

2.纵断面设计（1）绘制纵断面线：在左侧绘图工具栏点击多段线（不能用线段画，不然不能生成纵断面），注意：绘制断面线的顺序会影响后续生成里程文件的顺序，按实际需要画线即可。

（2）点击工程应用->生成里程文件->由纵断面线生成->新建。

选择图中的纵断面线即可。

（3）选择纵断面线后自动弹出中桩点获取方式对话框，按要求输入相应数值。

(4) 如图便是自动生成的中桩(5)如果有的中桩位置自动生成不合理的，还可以利用“工程应用->生成里程文件->由纵断面线生成->增加、变长、剪切等操作。

”（6）根据生成好的中桩位置，就可以设计里程文件。

点击“工程应用->生成里程文件->由纵断面线生成->生成。

”（7）并按要求选择相应的纵断面线。

（8）选择完纵断面线后自动弹出生成里程文件对话框，选择相应的高程点数据文件和横断面文件的保存路径、横断面对应数据的保存路径。

断面线插值（就是在某个横断面上隔多远距离取一个值）和起始里程按实际填写。

填写完成后点，点击确定。

（9）如图便是生成的横断面里程桩号（Tips：如果觉得图层太多，可在图层菜单下关闭某个或者某几个图层的显示，图层前面的小灯泡“亮”表示图层显示，“不亮表示关闭”；GCD表示高程点、S JW表示三角网）（10）点击工程应用->断面法土方计算->道路断面。

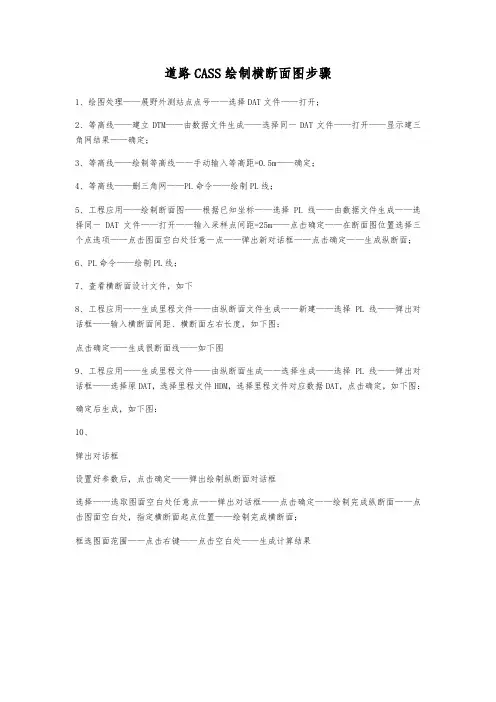

道路CASS绘制横断面图步骤

道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开；
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；
3、等高线——绘制等高线——手动输入等高距=0.5m——确定；
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；
6、PL命令——绘制PL线；
7、查看横断面设计文件，如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：
确定后生成，如下图：
10、
弹出对话框
设置好参数后，点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。

CASS绘制断面图步骤

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

道路CASS绘制横断面图步骤

道路C A S S绘制横断面
图步骤
Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开；
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；
3、等高线——绘制等高线——手动输入等高距=——确定；
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；
6、PL命令——绘制PL线；
7、查看横断面设计文件，如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：
确定后生成，如下图：
10、
弹出对话框
设置好参数后，点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。

南方CASS 生成横断面图的步骤

南方CASS 生成横断面图的步骤1.生成里程文件：2.[工程应用]菜单－＞〔生成里程文件〕－＞〔由纵断面线生成〕功能：由道路中桩线即纵断面线生成里程文件。

操作过程：（1）在图上画出的道路纵断面线（必须是复合线）；（2）点取[由纵断面线生成]命令下的[新建]；（3）提示：选择纵断面线，请选择（1）中画好的纵断面线；（4）出现[由纵断面生成里程文件]窗口，中桩点获取方式可选择1[结点]，2[等分]，3[等分且处理结点]。

输入横断面间距:xx(米)，请给出相邻横断面的间距；输入横断左边长度:xx(米) 请给出横断面线左侧的长度；输入横断右边长度:xx(米) 请给出横断面线右侧的长度；单击[确定]按钮后，图面上可见在（1）中画出的道路纵断面线上生成多条相应的横断面线。

（5）点取[由纵断面线生成]命令下的[生成]；提示：选择纵断面线，请选择在（1）中画好的纵断面线；（6）出现[生成里程文件]窗口，请浏览定位须打开的[高程点数据文件名]（即原始地形图的坐标数据文件），和指定需要保存的[生成的里程文件名]和[里程文件对应的数据文件名]；并指定[断面线插值间距]（是横断面线上的采样间距，而非纵断面线上的中桩间距），以及横断面的[起始里程]。

通过以上6个步骤，就可生成道路各个中线桩处的多个横断面的里程文件。

2.编辑好道路横断面设计文件。

在[断面法土方计算]中的[道路断面]和[场地断面]命令中，弹出的窗口都需要定位里程文件和横断面设计文件，只有里程文件而没有横断面设计文件，是不能生成原始地形与设计平面闭合的断面图的。

DEMO文件夹下的就有一个横断面设计文件ZHD.TXT,格式如下：1,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.52,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.53,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.54,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.55,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.56,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.57,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.58,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.59,H=89,I=1:1,W=10,A=0.02,WG=1.5,HG=0.5END其中，第一列序号为横断面序号，H为中桩设计高，I为坡度，W为路宽，A为横坡率，WG为沟上宽，HG为沟高；以上文件定义了9个横断面的中线桩设计高，坡比和宽度等参数，只有编辑好横断面设计文件才能生成你需要的各个横断面的断面图。

在CASS中绘制横断面图,先需要制作里程文件,再由里程文件来生成断面图。制作里程文件有几种方式,如由断面

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

CASS生成断面操作步骤

CASS生成断面操作步骤1.数据采集首先，需要在架设断面的区域进行数据采集。

可以使用不同的工具和设备，如全站仪、GPS等，记录区域内的坐标点及其对应的高程值。

2.数据处理3.创建横断面线在处理好的数据集中，找到需要进行横断面测量的线路或区域。

根据需要，可以选择特定的起点和终点，或者根据GIS软件自动生成一条平滑的线路。

确保该线路涵盖了断面所需的所有要素，如河流、道路、地形等。

4.数据提取将创建的横断面线与数据集相交，提取与线相交的坐标点及其高程值。

这些点将用于生成断面图。

5.生成断面图使用GIS或专业绘图软件，将提取的坐标点和高程值以合适的比例尺绘制在平面图上。

根据需要，可以根据测量要求和标准，添加刻度线、注释说明等信息。

6.高程值处理对生成的断面图上的高程值进行处理。

通常，可以对高程值进行平滑、插值或直接连接处理，以生成平滑的断面线。

根据需要，还可以添加高程间距、等高线等辅助信息。

7.断面图分析对生成的断面图进行分析，探测地形特征、异常点或其他可能的问题。

根据需要，可以对图上的断面线和相关特征进行修改或调整。

8.输出结果对生成的断面图进行输出和保存。

可以选择打印成纸质版，或导出成数字格式（如图片或PDF）供进一步分析和使用。

总结：CASS生成断面的操作步骤包括数据采集、数据处理、创建横断面线、数据提取、生成断面图、高程值处理、断面图分析和输出结果。

这些步骤需要使用地理信息系统或专业绘图软件进行，以确保得到准确、可靠的断面图，满足土木工程测量需求。

如何利用南方Cass生成横断面图完整版

如何利用南方C a s s生成横断面图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】如何利用生成横断面线1.生成等高线（其实不生成也可以生成断面）（1）建立三角网(DTM)，点击等高线->建立DTM：（2）选择建立DTM的方式，可以用数据文件，也可以用图面高程点，以用数据文件为例，依次打开数据文件，并勾选“建模过程考虑陡坎”点击确定。

（3）根据生成的三角网看是否符合实际需要，多余的可进行删除操作，不足的亦可进行添加三角网操作。

（4）三角网整理完成后点击等高线->修改结果存盘。

然后点击等高线->绘制等高线，即完成等高线的绘制。

2.纵断面设计（1）绘制纵断面线：在左侧绘图工具栏点击多段线（不能用线段画，不然不能生成纵断面），注意：绘制断面线的顺序会影响后续生成里程文件的顺序，按实际需要画线即可。

（2）点击工程应用->生成里程文件->由纵断面线生成->新建。

选择图中的纵断面线即可。

（3）选择纵断面线后自动弹出中桩点获取方式对话框，按要求输入相应数值。

(4) 如图便是自动生成的中桩(5)如果有的中桩位置自动生成不合理的，还可以利用“工程应用->生成里程文件->由纵断面线生成->增加、变长、剪切等操作。

”（6）根据生成好的中桩位置，就可以设计里程文件。

点击“工程应用->生成里程文件->由纵断面线生成->生成。

”（7）并按要求选择相应的纵断面线。

（8）选择完纵断面线后自动弹出生成里程文件对话框，选择相应的高程点数据文件和横断面文件的保存路径、横断面对应数据的保存路径。

断面线插值（就是在某个横断面上隔多远距离取一个值）和起始里程按实际填写。

填写完成后点，点击确定。

（9）如图便是生成的横断面里程桩号（Tips：如果觉得图层太多，可在图层菜单下关闭某个或者某几个图层的显示，图层前面的小灯泡“亮”表示图层显示，“不亮表示关闭”；GCD表示高程点、SJW表示三角网）（10）点击工程应用->断面法土方计算->道路断面。

CASS制作断面方法

CASS制作断面方法
一、地形基础处理
1.展野外高程点【绘图处理】、【展高程点】
2.绘制等高线【等高线】、【建立DTM】
3.【等高线】、【绘制等高线】
二、制作横断面
1.【工程应用】、【生成里程文件】、【由纵断面生成】、【新建】
2. 生成高程点数据文件【工程应用】、【高程点生成数据文件】、【有/无编码高程点】，记录高程点数据文件
3. 【工程应用】、【生成里程文件】、【由纵断面生成】、【生成】断面线差值间距一般2~5，代表绘制线条密度
4. 生成横断面【工程应用】、【断面绘制】、【根据历程文件】，选择插入位置，生成横断面图
三、制作纵断面
纵断面借用道路设计生成断面图
【工程应用】、【断面土方计算法】、【道路断面】，设置所需参数，生成纵断面。

南方cass画道路横断面图

南方cass画道路横断面图
1、绘图处理—展高程点—选中原地面dat文件
2、用多段线命令画出道路中线
3、工程应用—生成里程文件—由纵断面线生成—新建—选择纵断面线（注：道路中线）——弹出对话框（见下图）（横断面左边和右边长度要输长一点，这个长度是原地面线的长度，如果长度不够，在生成断面图的时候会显示不了设计线）
4、工程应用—生成里程文件—由纵断面线生成—生成—选择纵断面线（注：道路中线）—弹出对话框（见下图）
（1）高程点数据文件名——选择原地面dat文件
（2）生成里程文件名——点击右边的三点按钮——输入一个文件名称——保存
（3）里程文件对应的数据文件名——同上
（4）断面间距插值是生成原地面线时原地面线上插入点之间的间距，一般输入小一点的数值，不然生成原地面线的时候可能会错过一些重要的特征点。

5、工程应用——断面土方计算——道路设计参数文件——弹出对话框（见下图）——输入数据——保存
6、工程应用——断面法土方计算——道路断面——弹出对话框（见下图）
（1）选择里程文件
（2）选择设计文件
（3）绘图参数——调整间距、比例
确定——弹出对话框（见下图）
（1）设置断面图比例
（2）选择断面图位置
确定——图上空白位置点一下断面图就出来了。

道路CASS绘制横断面图步骤

道路C A S S绘制横断面
图步骤
Last revision on 21 December 2020
道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开；
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；
3、等高线——绘制等高线——手动输入等高距=——确定；
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；
6、PL命令——绘制PL线；
7、查看横断面设计文件，如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：
确定后生成，如下图：
10、
弹出对话框
设置好参数后，点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。

道路CASS绘制横断面图步骤

道路C A S S绘制横断面
图步骤
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
道路CASS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开；
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；
3、等高线——绘制等高线——手动输入等高距=0.5m——确定；
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；
6、PL命令——绘制PL线；
7、查看横断面设计文件，如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：
确定后生成，如下图：
10、
弹出对话框
设置好参数后，点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。

11、CASS绘制断面图详解

CASS绘制断面图在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

一、由断面线制作里程文件1.展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图图1：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图2：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图4：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10图9 点击生成里程文件图10输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

道路CASS绘制横断面图步骤

道路CＡSS绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开;
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定;
3、等高线——绘制等高线——手动输入等高距＝0、5m——确定;
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面;
6、ＰL命令——绘制ＰL线;
7、查瞧横断面设计文件,如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图:
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAＴ,选择里程文件HDＭ,选择里程文件对应数据DAT,点击确定,如下图:
确定后生成,如下图:
10、
弹出对话框
设置好参数后,点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处,指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。

道路CASS绘制横断面图步骤

道路C A S S绘制横断面图
步骤
Prepared on 22 November 2020
道路C A S S绘制横断面图步骤
1、绘图处理——展野外测站点点号——选择DAT文件——打开；
2、等高线——建立DTM——由数据文件生成——选择同一DAT文件——打开——显示建三角网结果——确定；
3、等高线——绘制等高线——手动输入等高距=——确定；
4、等高线——删三角网——PL命令——绘制PL线；
5、工程应用——绘制断面图——根据已知坐标——选择PL线——由数据文件生成——选择同一DAT文件——打开——输入采样点间距=25m——点击确定——在断面图位置选择三个点选项——点击图面空白处任意一点——弹出新对话框——点击确定——生成纵断面；
6、PL命令——绘制PL线；
7、查看横断面设计文件，如下
8、工程应用——生成里程文件——由纵断面文件生成——新建——选择PL线——弹出对话框——输入横断面间距、横断面左右长度，如下图：
点击确定——生成很断面线——如下图
9、工程应用——生成里程文件——由纵断面生成——选择生成——选择PL线——弹出对话框——选择原DAT，选择里程文件HDM，选择里程文件对应数据DAT，点击确定，如下图：
确定后生成，如下图：
10、
弹出对话框
设置好参数后，点击确定——弹出绘制纵断面对话框
选择——选取图面空白处任意点——弹出对话框——点击确定——绘制完成纵断面——点击图面空白处，指定横断面起点位置——绘制完成横断面；
框选图面范围——点击右键——点击空白处——生成计算结果。
