机械设计工艺夹具设计开题报告(含文献综述、外文翻译)
夹具开题报告
夹具设计一、题目来源夹具在实际的应用中非常广泛,同时也是工程设计的主要对象之一，因此,本设计题目即来自生产实际，又来源于科研真题。
二、研究的目的和意义机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。
又称卡具。
从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。
随着我国现代工业技术的发展,对机械传动装置的技术性能和经济指标提出了越来越高的要求,普通夹具已经不能满足现代工业大批量高效生产的需要,而研制新型随行夹具是机械行业中重要的课题之一。
随行夹具主要是在自动生产线、加工中心、柔性制造系统等自动化生产中，用于外形不太规则、不便于自动定位、夹紧和运送的工件。
工件在随行夹具上安装定位后，由运送装置把随行夹具运送到各个工位上。
随行夹具一般以其底平面和两定位孔在机床上定位,并由机床工作台的夹紧机构夹紧,从而保证工件与刀具的相对位置。
当工件加工精度要求较高时，常把随行夹具的底平面分开成为定位基面和运输基面,以保护定位基面的精度.随行夹具属于专用夹具范围，其装夹工件部分需按工件外形和工艺要求设计。
三、阅读的主要参考文献及资料名称【1】李名望·机床夹具设计实例教程·化学工业·2009。
【2】蔡元顺·机床夹具设计·机械工业出版社·2001。
【3】肖继德,陈宁平·机床夹具设计·第2版·机械工业出版社·2001。
【4】吴拓·现代机床夹具设计·化学工业出版社·2009。
【5】李庆寿·机床夹具设计．机械工程出版社·1984.【6】东北重型机械学院，洛阳工学院，第一汽车制造厂职业大学·机床夹具设计手册·上海科学技术出版社·1988。
【7】孙己德·机床夹具图册．机械工业出版社.1983。
夹具设计外文翻译

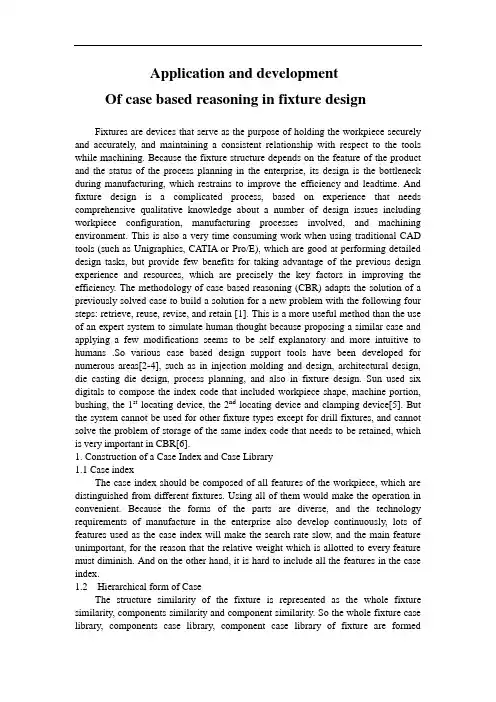

Application and developmentOf case based reasoning in fixture designFixtures are devices that serve as the purpose of holding the workpiece securely and accurately, and maintaining a consistent relationship with respect to the tools while machining. Because the fixture structure depends on the feature of the product and the status of the process planning in the enterprise, its design is the bottleneck during manufacturing, which restrains to improve the efficiency and leadtime. And fixture design is a complicated process, based on experience that needs comprehensive qualitative knowledge about a number of design issues including workpiece configuration, manufacturing processes involved, and machining environment. This is also a very time consuming work when using traditional CAD tools (such as Unigraphics, CATIA or Pro/E), which are good at performing detailed design tasks, but provide few benefits for taking advantage of the previous design experience and resources, which are precisely the key factors in improving the efficiency. The methodology of case based reasoning (CBR) adapts the solution of a previously solved case to build a solution for a new problem with the following four steps: retrieve, reuse, revise, and retain [1]. This is a more useful method than the use of an expert system to simulate human thought because proposing a similar case and applying a few modifications seems to be self explanatory and more intuitive to humans .So various case based design support tools have been developed for numerous areas[2-4], such as in injection molding and design, architectural design, die casting die design, process planning, and also in fixture design. Sun used six digitals to compose the index code that included workpiece shape, machine portion, bushing, the 1st locating device, the 2nd locating device and clamping device[5]. But the system cannot be used for other fixture types except for drill fixtures, and cannot solve the problem of storage of the same index code that needs to be retained, which is very important in CBR[6].1. Construction of a Case Index and Case Library1.1 Case indexThe case index should be composed of all features of the workpiece, which are distinguished from different fixtures. Using all of them would make the operation in convenient. Because the forms of the parts are diverse, and the technology requirements of manufacture in the enterprise also develop continuously, lots of features used as the case index will make the search rate slow, and the main feature unimportant, for the reason that the relative weight which is allotted to every feature must diminish. And on the other hand, it is hard to include all the features in the case index.1.2 Hierarchical form of CaseThe structure similarity of the fixture is represented as the whole fixture similarity, components similarity and component similarity. So the whole fixture case library, components case library, component case library of fixture are formedcorrespondingly. Usually design information of the whole fixture is composed of workpiece information and workpiece procedure information, which represent the fixture satisfying the specifically designing function demand. The whole fixture case is made up of function components, which are described by the function components’ names and numbers. The components case represents the members. (function component and other structure components，main driven parameter, the number, and their constrain relations.) The component case (the lowest layer of the fixture) is the structure of function component and other components. In the modern fixture design there are lots of parametric standard parts and common non standard parts. So the component case library should record the specification parameter and the way in which it keeps them.2. Strategy of Case RetrievalIn the case based design of fixtures ,the most important thing is the retrieval of the similarity, which can help to obtain the most similar case, and to cut down the time of adaptation. According to the requirement of fixture design, the strategy of case retrieval combines the way of the nearest neighbor and knowledge guided. That is, first search on depth, then on breadth; the knowledge guided strategy means to search on the knowledge rule from root to the object, which is firstly searched by the fixture type, then by the shape of the workpiece, thirdly by the locating method. For example, if the case index code includes the milling fixture of fixture type, the search is just for all milling fixtures, then for box of workpiece shape, the third for 1plane+ 2pine of locating method. If there is no match of it, then the search stops on depth, and returns to the upper layer, and retrieves all the relative cases on breadth.2.1 Case adaptationThe modification of the analogical case in the fixture design includes the following three cases:1) The substitution of components and the component;2) Adjusting the dimension of components and the component while the form remains;3) The redesign of the model.If the components and component of the fixture are common objects, they can be edited, substituted and deleted with tools, which have been designed.2.2 Case storageBefore saving a new fixture case in the case library, the designer must consider whether the saving is valuable. If the case does not increase the knowledge of the system, it is not necessary to store it in the case library. If it is valuable, then the designer must analyze it before saving it to see whether the case is stored as a prototype case or as reference case. A prototype case is a representation that can describe the main features of a case family. A case family consists of those cases whose index codes have the same first 13 digits and different last three digits in the case library. The last three digits of a prototype case are always “000”. A reference case belongs to the same family as the prototype case and is distinguished by the different last three digits.From the concept that has been explained, the following strategies are adopted:1) If a new case matches any existing case family, it has the same first 13 digits as an existing prototype case, so the case is not saved because it is represented well by the prototype case. Or is just saved as a reference case (the last 3 digits are not “000”, and not the same with others) in the case library.2) If a new case matches any existing case family and is thought to be better at representing this case family than the previous prototype case, then the prototype case is substituted by this new case, and the previous prototype case is saved as a reference case.3) If a new case does not match any existing case family, a new case family will be generated automatically and the case is stored as the prototype case in the case library.3. ConclusionCBR, as a problem solving methodology, is a more efficient method than an expert system to simulate human thought, and has been developed in many domains where knowledge is difficult to acquire. The advantages of the CBR are as follows: it resembles human thought more closely; the building of a case library which has self learning ability by saving new cases is easier and faster than the building of a rule library; and it supports a better transfer and explanation of new knowledge that is more different than the rule library. A proposed fixture design framework on the CBR has been implemented by using Visual C ++, UG/Open API in U n graphics with Oracle as database support, which also has been integrated with the 32D parametric common component library, common components library and typical fixture library. The prototype system, developed here, is used for the aviation project, and aids the fixture designers to improve the design efficiency and reuse previous design resources.基于事例推理的夹具设计研究与应用夹具是以确定工件安全定位准确为目的的装置，并在加工过程中保持工件与刀具或机床的位置一致不变。
开题报告(含文献综述
毕业设计开题报告（含文献综述、外文翻译）题目阀体加工工艺规程及其机床专用夹具设计姓名董科芳学号0836210011班级08机械一班专业机械设计制造及其自动化学院机械工程学院指导教师（职称）倪君辉开题报告1. 选题的背景和意义1.1 选题的背景夹具是在切削加工中，用以准确地确定工件位置，并将其牢固地夹紧的工艺装备。
它的主要作用是:有效的保证工件的加工精度，提高加工效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。
因此，夹具在机械制造中占有十分重要的地位。
夹具的发展历程,大致可以分为三个阶段:第一个阶段主要表现在夹具与人的相互结合上,这是夹具主要是仅仅只是作为人的辅助工具,使得加工过程进一步提高效率和趋于完善;第二阶段,夹具成为人与机床之间的纽带,夹具的机动性能发生变化,它主要用于工件的定位和夹紧上;第三阶段表现为夹具与机床的结合,夹具已经作为机床的一部分,成为了机械加工中不可缺少的工艺装备。
加工孔时, 刀具的尺寸受到被加工孔尺寸的限制, 对刀具的刚性影响很大。
尺寸与精度要求相同的孔与外圆面, 孔加工往往需要花费更多的工时,刀具的消耗和产生废品的机率性也较大。
所以在钻床夹具设计中应充分考虑工件的加工精度, 降低工件的制造成本和提高机械加工的劳动生产率。
夹具体应结构简单, 操作便捷, 容易装卸, 清除切屑要方便。
有时为了扩大机床的使用范围, 夹具还应具有良好的结构工艺性, 便于制造、装配、检验、调整与维修。
1.2 选题意义夹具设计是工艺设计的重要组成部分。
典型专用夹具的设计方法，对各种夹具的设计都有指导意义，了解了专用夹具的设计程序、要求、步骤、公差和技术要求的选用，工件在夹具加工中的精度校核。
机械制造工业是国民经济的装备部，在国民经济中具有十分重要的地位。
集资额制造工业提供的装备水平对国民经济各部门的技术进步有很大的和直接的影响。
机械制造工业的规模和水平是反映国民经济实力和科学技术水平的总要标志之一工艺装备通常机械制造本身离不开工艺装备的应用。
夹具开题报告
夹具开题报告夹具开题报告一、研究背景夹具是现代制造业中不可或缺的工具，它在加工过程中起着固定、定位和支撑工件的作用。
夹具的设计和制造直接影响到产品的质量和生产效率。
随着制造业的发展和进步，夹具的要求也日益提高，需要更加精确、灵活和高效的夹具来适应不断变化的生产需求。
二、研究目的本次研究的目的是通过对夹具的开发和改进，提高夹具的性能和效率，进一步提升制造业的竞争力。
具体来说，我们将关注以下几个方面：1. 提高夹具的精度和稳定性：通过优化夹具的结构和材料选择，提高夹具的刚性和稳定性，减少加工过程中的误差和变形。
2. 提高夹具的适应性和灵活性：夹具在不同的工件加工中需要具备适应性和灵活性，可以快速调整和适应不同尺寸和形状的工件。
3. 提高夹具的自动化水平：随着智能制造的发展，夹具需要具备更高的自动化水平，能够与其他设备和系统进行联动，实现自动化生产。
三、研究内容本次研究将从以下几个方面展开：1. 夹具结构优化：通过对夹具结构的改进和优化，提高夹具的刚性和稳定性。
我们将采用有限元分析方法，对夹具的结构进行模拟和优化，以提高夹具的精度和稳定性。
2. 夹具材料选择：夹具的材料选择对夹具的性能有着重要的影响。
我们将研究不同材料的力学性能和耐磨性能，选择最适合的材料用于夹具的制造。
3. 夹具自动化设计：我们将研究夹具的自动化设计，包括传感器的应用、自动调整夹具尺寸的机构设计等，以实现夹具的自动化操作和生产。
四、研究方法本次研究将采用实验和数值模拟相结合的方法进行。
我们将设计和制造不同类型的夹具，并通过实验测试夹具的性能和效果。
同时，我们将使用有限元分析软件对夹具的结构进行模拟和优化，以提高夹具的精度和稳定性。
五、预期成果通过本次研究，我们预期可以达到以下几个成果：1. 夹具的精度和稳定性得到提高，减少加工误差和变形，提高产品的质量。
2. 夹具的适应性和灵活性得到提高，能够适应不同尺寸和形状的工件加工。
3. 夹具的自动化水平得到提高，能够与其他设备和系统进行联动，实现自动化生产。
夹具设计外文文献

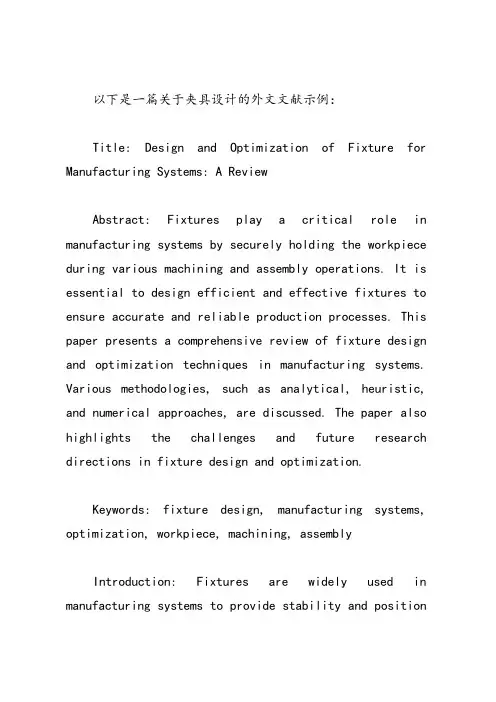

以下是一篇关于夹具设计的外文文献示例：Title: Design and Optimization of Fixture for Manufacturing Systems: A ReviewAbstract: Fixtures play a critical role in manufacturing systems by securely holding the workpiece during various machining and assembly operations. It is essential to design efficient and effective fixtures to ensure accurate and reliable production processes. This paper presents a comprehensive review of fixture design and optimization techniques in manufacturing systems. Various methodologies, such as analytical, heuristic, and numerical approaches, are discussed. The paper also highlights the challenges and future research directions in fixture design and optimization.Keywords: fixture design, manufacturing systems, optimization, workpiece, machining, assemblyIntroduction: Fixtures are widely used in manufacturing systems to provide stability and positioncontrol for the workpiece during machining, welding, and assembly operations. The design and optimization of fixtures are critical for the overall performance and quality of the manufacturing process. This paper aims to review the existing literature on fixture design and optimization techniques to provide insights and guidelines for researchers and practitioners in the field.Methods: The review is based on a systematic analysis of published research articles, conference papers, and patents related to fixture design and optimization. Various search engines and databases were used to identify relevant literature. The selected papers were analyzed and categorized based on the methodology used, such as analytical, heuristic, and numerical approaches.Results: The review demonstrates that fixture design and optimization have been extensively studied in manufacturing systems. Analytical methods, such as mathematical modeling and kinematic analysis, arecommonly used for fixture layout and configuration design. Heuristic approaches, such as rule-based and expert system methods, provide intuitive and practical solutions for fixture design. Numerical optimization techniques, such as finite element analysis and genetic algorithms, offer advanced optimization methods for fixture design.Discussion: The review reveals several challenges in fixture design and optimization, such as the trade-off between fixture complexity and cost, the consideration of dynamic loading conditions, and the integration of advanced materials and technologies. Future research directions include the development of intelligent fixture systems, the application of virtual reality and augmented reality in fixture design, and the exploration of sustainable and eco-friendly fixture materials.Conclusion: Fixture design and optimization are crucial for manufacturing systems to achieve accurate and reliable production processes. This review providesa comprehensive overview of fixture design and optimization techniques in the existing literature. The findings can guide researchers and practitioners in the development of efficient and effective fixtures for manufacturing systems.该文献的详细信息和全文内容可能需要通过在线学术数据库或图书馆资源获取。
加工工艺及夹具设计开题报告
2.零件毛坯图的绘制、工艺的编排分析（2014年春学期第2至4周）；
3.工艺卡片的绘制（2014年春学期第5周至第6周）；
4.夹具方案的确定、夹具的设计和夹具图的绘制（2014年春学期第7至8周）；
5.撰写、整理、修改毕业设计说明（2014年春学期第10至12周）；
6.对各环节进行检查、准备答辩（2014年春学期第13至15周）。
