螺纹与螺纹联接100个问与答1.螺纹的种类有哪些?答:有紧固螺纹、管螺纹、传动螺纹三大类。

2.紧固螺纹包括哪些?答:包括普通螺纹,标准号为GB/T192-1981,螺纹代号为M。

3.紧固螺纹的特点和如何应用?答:特点为牙型角为60°,是联接螺纹的基本形式,牙根强度高,具有良好的自锁性能。

普通螺纹按螺距P不同分为粗牙和细牙两种,细牙螺纹小径比粗牙大,强度高,自锁性更好,但细牙螺纹不耐磨,易滑扣。

工程中应用最广泛,一般联接常采用粗牙螺纹,细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接,还可用于轻载和精密的微调机构中的螺旋副。

4.普通螺纹基本牙型及其基本尺寸有哪些?答:见附件15.何谓普通螺纹公差带的位置?答:螺纹公差带由其相对于基本牙型的位置和大小组成。

公差带的位置由基本偏差确定。

外螺纹的上偏差es为基本偏差;内螺纹的下偏差EI为基本偏差,如图1所示。

图1内螺纹规定了两种公差带位置,其代号分别为G和H;外螺纹规定了四种公差带位置,其代号为e、f、g和h。

内螺纹的公差带位置如图2和外螺纹的公差带位置如图3所示。

图2T D1--- 内螺纹小径公差;T D2--- 内螺纹中径公差图3T d--- 外螺纹大径公差;T d2--- 外螺纹中径公差6.何谓普通螺纹公差等级?答:公差带的大小由公差等级表示,内外螺纹中径和顶径的公差等级见表1表17.普通螺纹旋合长度如何采用?答:普通螺纹公差与配合标准根据螺纹直径和螺距的大小将螺纹的旋合长度分为三个组,即短旋合长度组S,中等旋合长度组N和长旋合长度组L。

旋合长度是由联接的设计决定的,通常宜采用N 组。

8.普通螺纹的公差带如何选用?答:根据螺纹配合的要求,可将公差等级和公差位置组合,得到多种公差带。

为减少量刃具的品种,给出公差带选用原则:精密:用于精密螺纹,要求配合性质变动较小;中等:适用于一般用途;粗糙:精度要求低或加工制造困难的螺纹。

内、外螺纹公差带选用(摘自GB/T197-1981)见表2与表3表3注:(1) 大量生产的精密紧固件螺纹,推荐采用带☆的公差带。

螺纹连接习题解答(讲解)

螺纹连接习题解答(讲解)

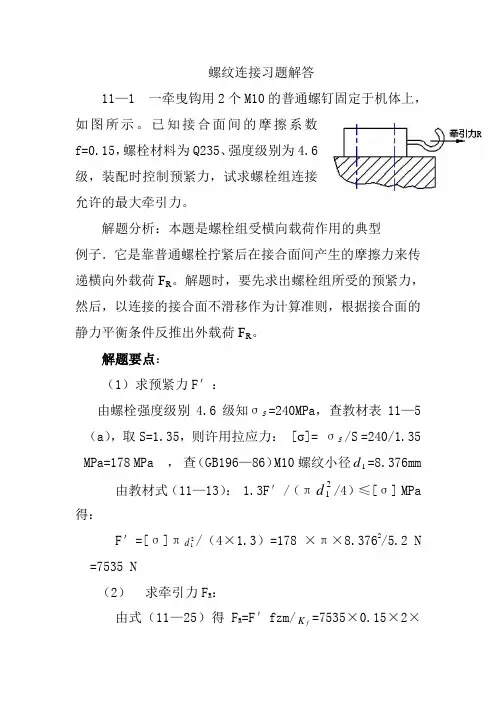

螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上,如图所示。

已知接合面间的摩擦系数f=0.15,螺栓材料为Q235、强度级别为4.6级,装配时控制预紧力,试求螺栓组连接允许的最大牵引力。

解题分析:本题是螺栓组受横向载荷作用的典型例子.它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。

解题时,要先求出螺栓组所受的预紧力,然后,以连接的接合面不滑移作为计算准则,根据接合面的静力平衡条件反推出外载荷F R。

解题要点:(1)求预紧力F′:由螺栓强度级别4.6级知σS =240MPa,查教材表11—5(a),取S=1.35,则许用拉应力: [σ]= σS/S =240/1.35 MPa=178 MPa ,查(GB196—86)M10螺纹小径d1=8.376mm 由教材式(11—13): 1.3F′/(πd21/4)≤[σ] MPa 得:/(4×1.3)=178 ×π×8.3762/5.2 N F′=[σ]πd21=7535 N(2)求牵引力F R:=7535×0.15×2×由式(11—25)得F R=F′fzm/Kf1/1.2N=1883.8 N (取K=1.2)f11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓(螺栓 GB27—88)连接,结构尺寸如图所示。

两半联轴器材料为HT200,螺栓材料为Q235、性能等级5.6级。

试求:(1)该螺栓组连接允许传递的最大转矩T max。

(2)若传递的最大转矩T max不变,改用普通螺栓连接,试计算螺栓直径,并确定其公称长度,写出螺栓标记。

(设两半联轴器间的摩擦系数f=0.16,可靠性系数K f=1.2)。

解题要点:(1)计算螺栓组连接允许传递的最大转矩T max:该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。

因此,可先按螺栓剪切强度来计算T max,然后较核配合面挤压强度。

(完整版)螺纹习题答案

(完整版)螺纹习题答案

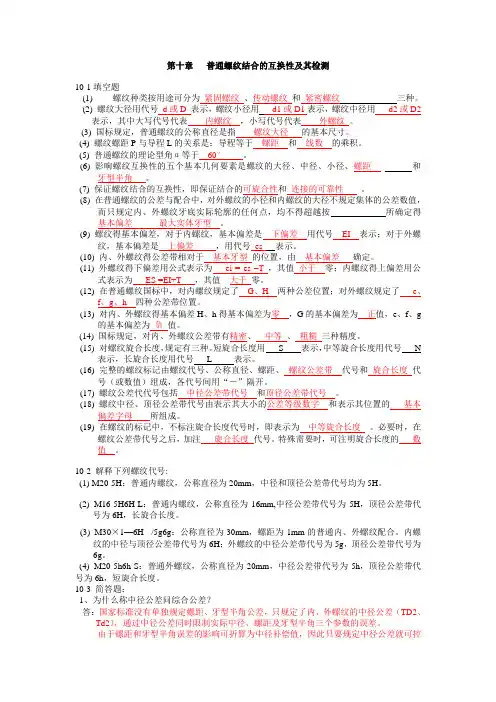

第十章普通螺纹结合的互换性及其检测10-1填空题(1)螺纹种类按用途可分为紧固螺纹、传动螺纹和紧密螺纹三种。

(2) 螺纹大径用代号d或D 表示,螺纹小径用d1或D1表示,螺纹中径用d2或D2表示,其中大写代号代表内螺纹,小写代号代表外螺纹。

(3) 国标规定,普通螺纹的公称直径是指螺纹大径的基本尺寸。

(4) 螺纹螺距P与导程L的关系是:导程等于螺距和线数的乘积。

(5) 普通螺纹的理论型角α等于60°。

(6) 影响螺纹互换性的五个基本几何要素是螺纹的大径、中径、小径、螺距和牙型半角。

(7) 保证螺纹结合的互换性,即保证结合的可旋合性和连接的可靠性。

(8) 在普通螺纹的公差与配合中,对外螺纹的小径和内螺纹的大径不规定集体的公差数值,而只规定内、外螺纹牙底实际轮廓的任何点,均不得超越按所确定得基本偏差最大实体牙型。

(9) 螺纹得基本偏差,对于内螺纹,基本偏差是下偏差用代号EI 表示;对于外螺纹,基本偏差是上偏差,用代号es 表示。

(10) 内、外螺纹得公差带相对于基本牙型的位置,由基本偏差确定。

(11) 外螺纹得下偏差用公式表示为ei = es –T ,其值小于零;内螺纹得上偏差用公式表示为ES =EI+T ,其值大于零。

(12) 在普通螺纹国标中,对内螺纹规定了G、H 两种公差位置;对外螺纹规定了e、f、g、h 四种公差带位置。

(13) 对内、外螺纹得基本偏差H、h得基本偏差为零,G的基本偏差为正值,e、f、g的基本偏差为负值。

(14) 国标规定,对内、外螺纹公差带有精密、中等、粗糙三种精度。

(15) 对螺纹旋合长度,规定有三种。

短旋合长度用S 表示,中等旋合长度用代号N表示,长旋合长度用代号L 表示。

(16) 完整的螺纹标记由螺纹代号、公称直径、螺距、螺纹公差带代号和旋合长度代号(或数值)组成,各代号间用“-”隔开。

(17) 螺纹公差代代号包括中径公差带代号和顶径公差带代号。

(18) 螺纹中径、顶径公差带代号由表示其大小的公差等级数字和表示其位置的基本偏差字母所组成。

螺栓联接习题及解答分析

螺栓联接习题及解答分析

习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1 当螺纹公称直径、牙型角、螺纹线数相同时,细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形,这是因为三角形螺纹。

A. 牙根强度高,自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定,则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹,主要要求连接可靠,自锁性能好,故常选用。

A. 升角小,单线三角形螺纹B. 升角大,双线三角形螺纹C. 升角小,单线梯形螺纹D. 升角大,双线矩形螺纹5 用于薄壁零件连接的螺纹,应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时,该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切,也可能受挤压作用7 计算紧螺栓连接的拉伸强度时,考虑到拉伸与扭转的复合作用,应将拉伸载荷增加到原来的倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器,在传递转矩时,。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距,并采用相同配对材料的传动螺旋副中,传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中,有时在一个螺栓上采用双螺母,其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中,螺栓的材料、直径和长度均应相同,这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级,其数字6.8代表 。

螺纹连接习题及答案

螺纹连接习题及答案

螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式,它通过螺纹的互相咬合来实现零件之间的紧固。

在实际工程中,对于螺纹连接的设计和计算十分重要。

本文将介绍一些螺纹连接的习题,并给出相应的答案,以帮助读者更好地理解和应用螺纹连接。

习题一:某机械零件需要使用螺纹连接,要求能够承受1000N的拉力。

已知螺纹的材料为碳钢,螺纹直径为10mm,螺距为1.5mm。

请计算螺纹连接的最小螺纹长度。

解答:螺纹连接的最小螺纹长度可以通过以下公式计算:L = K * d其中,L为最小螺纹长度,K为螺纹长度系数,d为螺纹直径。

根据经验值,螺纹长度系数K一般为1.5~2。

在本题中,我们取K=1.8。

将已知数据代入公式,可得最小螺纹长度L = 1.8 * 10 = 18mm。

因此,螺纹连接的最小螺纹长度为18mm。

习题二:某机械零件需要使用螺纹连接,要求能够承受1000N的拉力。

已知螺纹的材料为碳钢,螺纹直径为10mm,螺距为1.5mm。

请计算螺纹连接的最小螺纹材料截面面积。

解答:螺纹连接的最小螺纹材料截面面积可以通过以下公式计算:A = F / (σ * K * d)其中,A为最小螺纹材料截面面积,F为拉力,σ为螺纹材料的抗拉强度,K为螺纹长度系数,d为螺纹直径。

根据材料性质表,碳钢的抗拉强度σ一般为400MPa。

将已知数据代入公式,可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。

因此,螺纹连接的最小螺纹材料截面面积为0.14mm²。

习题三:某机械零件需要使用螺纹连接,要求能够承受1000N的拉力。

已知螺纹的材料为碳钢,螺纹直径为10mm,螺距为1.5mm。

请计算螺纹连接的最小螺纹剪切面积。

解答:螺纹连接的最小螺纹剪切面积可以通过以下公式计算:A_s = F / (τ * K * d)其中,A_s为最小螺纹剪切面积,F为拉力,τ为螺纹材料的抗剪强度,K为螺纹长度系数,d为螺纹直径。

机械设计 螺纹连接 习题课讲解

机械设计  螺纹连接 习题课讲解

注:此题用图解法求解。
N 1000
900
800
700600F500F0F0
F
400
F’
300
F”
200
60°
100
30° 45°
45°
F”
变形
机械设计 第11章 螺纹联接习题课
10
BIGC 例4 一钢板采用三个铰制孔螺栓联接,下列三个方案哪个最好?
BIGC
机械设计 第11章 螺纹联接习题课
11
FL 2a
机械设计 第11章 螺纹联接习题课
4
(二)工作条件分析
1、保证结合面不滑移
F s z k f H 又:F F c2 V
c1 c2 z
2、受力最大螺栓轴向载荷
F 1 ( k f H c2 V )
z s c1 c2
=5662.5N
取: kf =1.3 μs=0.13
Q
解: 一)受力分析
R
Q
T
R=Q/2=10000 N T=R×300=3000000 N.mm
Q
FSR
FST FSR
FSR FST
FST FSR FST
BIGC
机械设计 第11章 螺纹联接习题课
7
R使各螺栓受到横向工作载荷FSR: FSR=R/4=2500( N )
T也使各螺栓受到横向工作载荷FST,方向与形心连线垂直。
BIGC
机械设计 第11章 螺纹联接习题课
1
一、螺栓组计算
螺栓联接习题课
螺栓 组受 力分 析
轴向力
横向力
受拉 F k f FR
F=FQ/z
s m z

螺栓联接习题及解答

螺栓联接习题及解答
